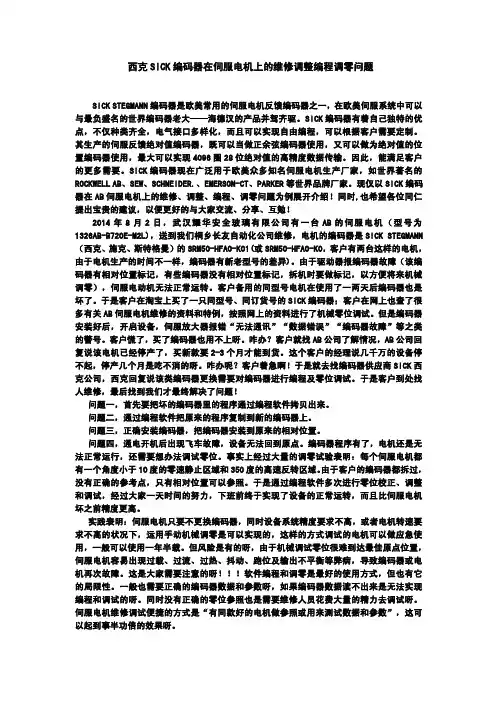

西克SICK编码器在伺服电机上的调整编程调零维修问题

伺服电机编码器调零对位方法伺服电机编码器调零对位是一项重要的操作，它确保了伺服系统运行的准确性和稳定性。

在对伺服电机编码器进行调零对位时，首先需要明确编码器的作用和原理。

编码器是用来测量旋转角度和位置的装置，通过编码器可以准确地监测电机的位置，实现精准控制。

一、调零对位的原理伺服电机编码器的调零对位是通过将电机控制系统中的位置反馈信号归零来实现的。

在电机停止运动的时候，通过调整编码器信号，使得当前位置被定义为零点位置，从而实现对位。

这样可以确保电机在后续的运动过程中，能够准确地控制位置和角度。

二、调零对位的步骤1.停止电机运动：在进行编码器调零对位之前，必须先停止电机的运动，确保安全性和操作的准确性。

2.进入编码器调零模式：根据具体的伺服系统和编码器类型，进入编码器调零的设置界面或模式。

3.调整位置：根据系统的要求，调整编码器信号，使当前位置被定义为零点位置。

4.确认对位：确认调零后的位置是否准确，可以通过系统的显示界面或其他功能进行验证。

5.保存设置：对于一些系统来说，调零对位是一次性的操作，需要保存设置以确保后续操作的准确性。

三、注意事项1.在进行编码器调零对位时，需要谨慎操作，以避免对系统造成不必要的损坏。

2.在调零对位的过程中，要确保环境安全，避免因误操作导致事故发生。

3.对于初次进行编码器调零对位的操作者，建议在有经验的人员的指导下进行操作。

4.在进行编码器调零对位之前，需要确保系统处于正常工作状态，避免出现意外情况。

四、总结伺服电机编码器调零对位是伺服系统中重要的操作之一，它确保了电机位置控制的准确性和稳定性。

通过本文介绍的调零对位原理、步骤和注意事项，希望可以帮助操作者正确地进行编码器调零对位操作，保证系统的正常运行和工作效率。

伺服电机编码器的调整方法增量式编码器的相位对齐方式在此谈论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和一般的增量式编码器，一般的增量式编码用具备两相正交方波脉冲输出信号 A 和 B，以及零位信号 Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差 120 度的电子换相信号 UVW，UVW 各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的 UVW 电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法以下：1.用一个直流电源给电机的 UV 绕组通以小于额定电流的直流电， U 入， V 出，将电机轴定向至一个均衡地点；2.用示波器观察编码器的U 相信号和 Z 信号；3.调整编码器转轴与电机轴的相对地点；4.一边调整，一边观察编码器 U 相信号跳变沿，和 Z 信号，直到 Z 信号稳固在高电平上（在此默认 Z 信号的常态为低电平），锁定编码器与电机的相对地点关系；5.往返扭转电机轴，松手后，若电机轴每次自由回复到均衡地点时，Z 信号都能稳固在高电平上，则对齐有效。

撤掉直流电源后，考据以下：1.用示波器观察编码器的U 相信号和电机的UV 线反电势波形；2.转动电机轴，编码器的 U 相信号上涨沿与电机的 UV 线反电势波形由低到高的过零点重合，编码器的 Z 信号也出此刻这个过零点上。

上述考据方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的 U 相信号的相位零点即与电机 UV 线反电势的相位零点对齐，因为电机的U 相反电势，与UV 线反电势之间相差30 度，因此这样对齐后，增量式编码器的 U 相信号的相位零点与电机 U 相反电势的-30 度相位点对齐，而电机电角度相位与 U 相反电势波形的相位一致，所以此时增量式编码器的 U 相信号的相位零点与电机电角度相位的 -30 度点对齐。

有些伺服企业习惯于将编码器的 U 相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用 3 个阻值相等的电阻接成星型，而后将星型连接的 3 个电阻分别接入电机的 UVW 三相绕组引线；2.以示波器观察电机 U 相输入与星型电阻的中点，就可以近似获取电机的 U 相反电势波形；3.依照操作的方便程度，调整编码器转轴与电机轴的相对地点，或许编码器外壳与电机外壳的相对地点；4.一边调整，一边观察编码器的U 相信号上涨沿和电机U 相反电势波形由低到高的过零点，最后使上涨沿和过零点重合，锁定编码器与电机的相对地点关系，完成对齐。

伺服电机编码器调零原理伺服电机编码器调零是在使用伺服系统时非常重要的一个步骤，它能够确保伺服电机在运行中的准确定位和运动控制。

编码器是伺服电机的重要组成部分，用于反馈电机转动的角度和速度信息。

调零过程就是让编码器信号与实际位置一致，从而实现准确的控制。

编码器的作用编码器是一种传感器，能够将机械运动转换成电信号。

在伺服系统中，编码器主要用于反馈电机的实时位置和速度信息，以便系统控制器根据需求进行精确的控制。

编码器通常分为绝对式编码器和增量式编码器两种类型，它们在伺服系统中的应用略有不同。

编码器调零的原理在进行伺服电机编码器调零时，需要确保电机处于静止状态。

调零的过程是通过设置一个参考点（零点），使编码器的信号与该零点对应的位置一致。

具体的步骤如下：1.停止电机运动：首先确保电机处于停止状态，可以通过控制器进行停机操作。

2.找到参考点：确定一个位置作为编码器的零点，通常选择电机的某个固定位置作为参考点。

这个过程需要精确测量，确保选定的点符合实际需要。

3.设置零点：将编码器的当前位置清零，并校准为设定的参考点位置，确保编码器信号与实际位置一致。

4.确认调零：再次检查编码器的位置是否正确，确认调零成功。

调零的重要性良好的编码器调零是伺服系统正常运行的基础，只有在准确调零的情况下，系统才能准确控制电机的位置和速度。

如果编码器未正确调零，可能导致电机位置偏差，影响系统的运行精度，甚至引起不可预料的故障。

总结伺服电机编码器调零是确保伺服系统正常运行的重要步骤。

通过逐步设置零点，校准编码器位置，可以确保系统精确控制电机的位置和速度，提高系统运行的稳定性和精度。

在实际应用中，操作人员应该严格按照操作流程进行调零操作，确保系统能够正常运行。

伺服电机编码器故障及维修伺服电机在工业自动化领域中扮演着至关重要的角色。

而电机的编码器是确保电机能够精准控制运动的重要组成部分。

然而，编码器也存在着各种故障可能，对于维修人员来说，了解这些故障的原因和解决方法至关重要。

常见故障1. 电缆连接故障电缆连接是编码器运行的必要前提，如果连接出现问题，很可能会导致编码器无法正常工作。

在检查电缆连接时，需要注意是否有断裂、接头氧化等情况。

2. 编码器本体故障编码器本体故障包括编码器内部元件损坏、电路板故障等情况。

这种故障通常需要更换整个编码器。

3. 编码器参数设置错误编码器的参数设置错误也会导致编码器无法正常运行，此时只需要重新设置编码器参数即可。

4. 供电电源不稳定供电电源不稳定会影响编码器的正常工作，导致出现故障。

检查电源线路，确保稳定的供电是解决问题的关键。

故障维修方法1. 检查电缆连接首先，应该检查编码器的电缆连接情况，确保连接牢固无损坏。

如发现问题，及时更换或修复损坏电缆。

2. 替换编码器若检查电缆连接后仍然无法解决问题，可能需要进行编码器更换。

在更换编码器时，需确保选择适配的型号，并进行正确安装。

3. 重新设置参数如果发现是编码器参数设置错误导致故障，可以通过重新设置编码器参数来解决问题。

参考编码器的使用手册，按照正确的步骤设置参数。

4. 检查供电电源最后，需要检查供电电源是否稳定。

在供电电源不稳定的情况下，可能需要考虑优化电源线路或使用稳压器等设备来确保供电稳定。

总的来说，伺服电机编码器故障是工业自动化中常见的问题，但只要掌握了故障排除和维修的方法，就能够及时有效地解决问题，确保生产运行的稳定性和可靠性。

伺服电机编码器的调整方法增量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B,以及零位信号Z;带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW, UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1. 用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V 出，将电机轴定向至一个平衡位置;2•用示波器观察编码器的U相信号和Z信号；3. 调整编码器转轴与电机轴的相对位置;4•一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z 信号的常态为低电平），锁定编码器与电机的相对位置关系；5•来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1. 用示波器观察编码器的U相信号和电机的UV线反电势波形；2•转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30 度，因而这样对齐后，增量式编码器的U 相信号的相位零点与电机U 相反电势的-30 度相位点对齐，而电机电角度相位与U 相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U 相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1. 用3 个阻值相等的电阻接成星型，然后将星型连接的3 个电阻分别接入电机的UVW 三相绕组引线；2. 以示波器观察电机U 相输入与星型电阻的中点，就可以近似得到电机的U 相反电势波形；3. 依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4. 一边调整，一边观察编码器的U 相信号上升沿和电机U 相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

伺服电机编码器如何调零伺服电机编码器是一种重要的传感器，用于检测电机的位置。

调零是在安装和维护过程中必须经常进行的操作，它可以确保电机在正常运行时保持准确的位置信息。

本文将介绍如何调零伺服电机编码器。

第一步：准备工作在调零之前，需要确保电机系统处于关闭状态，并且没有通电。

另外，请查阅设备的技术手册以了解调零过程的具体步骤和要求。

第二步：进入调零模式启动电机控制器，进入编码器调零模式。

具体的操作方式因不同控制器而有所不同，通常需要通过按动某个特定的按钮或者输入特定的命令来进入调零模式。

第三步：调零操作在调零模式下，根据设备手册的指导，选择调零操作。

通常有两种调零方式：软件调零和手动调零。

•软件调零：通过电脑或者控制器的设置界面来实现调零操作。

在程序中指定一个位置作为零点，系统会将这个位置对应的编码器值设为零点。

•手动调零：在调零模式下，手动将电机旋转到一个已知的零点位置，然后按下确认按钮进行保存。

第四步：测试与验证完成调零后，需要进行测试和验证以确保调零操作正确无误。

可以通过手动操作电机或者运行预设的程序来检查调零效果，确保电机能够准确地返回到零点位置。

注意事项•在调零过程中，务必小心操作，避免误操作导致错误。

•调零前要确保所有相关设备处于安全状态，避免发生意外。

•如遇到问题或调零失败，应及时查阅设备技术手册或联系技术人员进行处理。

通过以上步骤，您可以成功地调零伺服电机编码器，确保电机系统正常运行并保持准确的位置信息。

希望本文对您有所帮助！。

伺服电机转子反馈的检测相位与转子磁极相位的对齐方式论坛中总是有人问及伺服电机编码器相位与转子磁极相位零点如何对齐的问题，这样的问题论坛中多有回答，本人也曾在多个帖子有所回复，鉴于本人的回复较为零散，早就想整理集中一下，只是一直未能如愿，今借十一长假之际，将自己对这一问题的经验和体会整理汇总一下，以供大家参考，或者有个全面的了解。

永磁交流伺服电机的编码器相位为何要与转子磁极相位对齐其唯一目的就是要达成矢量控制的目标，使d轴励磁分量和q轴出力分量解耦，令永磁交流伺服电机定子绕组产生的电磁场始终正交于转子永磁场，从而获得最佳的出力效果，即“类直流特性”，这种控制方法也被称为磁场定向控制（FOC），达成FOC控制目标的外在表现就是永磁交流伺服电机的“相电流”波形始终与“相反电势”波形保持一致，如下图所示：图1因此反推可知，只要想办法令永磁交流伺服电机的“相电流”波形始终与“相反电势”波形保持一致，就可以达成FOC控制目标，使永磁交流伺服电机的初级电磁场与磁极永磁场正交，即波形间互差90度电角度，如下图所示：图2如何想办法使永磁交流伺服电机的“相电流”波形始终与“相反电势”波形保持一致呢？由图1可知，只要能够随时检测到正弦型反电势波形的电角度相位，然后就可以相对容易地根据此相位生成与反电势波形一致的正弦型相电流波形了，因此相位对齐就可以转化为编码器相位与反电势波形相位的对齐关系。

在实际操作中，欧美厂商习惯于采用给电机的绕组通以小于额定电流的直流电流使电机转子定向的方法来对齐编码器和转子磁极的相位。

当电机的绕组通入小于额定电流的直流电流时，在无外力条件下，初级电磁场与磁极永磁场相互作用，会相互吸引并定位至互差0度相位的平衡位置上，如下图所示：图3对比上面的图3和图2可见，虽然U相绕组（红色）的位置同处于电磁场波形的峰值中心（特定角度），但FOC控制下，U相中心与永磁体的q轴对齐，而空载定向时，U相中心却与d轴对齐，也就实现了a轴或¦Á轴与d轴间的对齐关系，此时相位对齐到电角度0度，电机绕组中施加的转子定向电流的方向为U相入，VW出，由于V相与W相是并联关系，流经V相和W相的电流有可能出现不平衡，从而影响转子定向的准确性。

伺服电机编码器调零对位方法一台AB伺服电机（MPL-B640F-MJ24AA)，拆开检查刹车时由于客户无经验，连装在电机尾部固定的编码器也拆了下来（没做标记），编码器是sick的SRM50-HFA0-K01。

装上后刹车没问题，但出现飞车故障。

伺服驱动器报错E18 OVER SPEED或者E24 velocity error。

应急调零方法,简单而且实用.但必须把电机拆离设备并依靠设备来进行调试.试好后再装回设备再可.事实上经过大量的调零试验,每个伺服电机都有一个角度小于10度的零速静止区域,和350度的高速反转区域,如果你是偶而更换一只编码器,这样的做法确实是太麻烦了,这里有一个很简便的应急方法也能很快搞定。

拆下损坏的编码器，装上新的编码器,并与轴固定.而使可调底座悬空并可自由旋转,把电机重新连入电路,把机器速度调为零,通电正常后按启动开关后有几种情况会发生,1、是电机高速反转,这是由于编码器与实际零位相差太大所致,不必惊慌,你可以把编码器转过一个角度直到电机能静止下来为。

2、是电机在零速指令下处于静止状态,这时你可以小心地先反时针转动编码器,注意:一定要慢,直到电机开始高速反转,记下该位置同时立即往回调至静止区域.这里要求两手同时操作,一手作旋转,另一手拿好记号笔,记住动作一定要快,也不可慌乱失措,完全没必要,这是正常现象.然后按顺时针继续缓慢转动直到又一次高速反转的出现,记下该位置并立即往回调至静止区。

通过上述调整,你会发现增量式伺服电机其实有一个较宽的可调区域,而这个区域里的中间位置就是伺服电机最大力矩输出点,如果一个电机力矩不足或正反方向运行时有一个方向上力矩不足往往是因为编码器的Z信号削弱或该位置偏离中心所致,即零位发生了偏离,一般重新调整该零位即可。

对于一个新的编码器来说这个静止区域相对较小,如大幅增加则是编码器内部电路出了问题,表现为力矩不足或发热大幅增加.用电流表测量则空载电流明显增加。

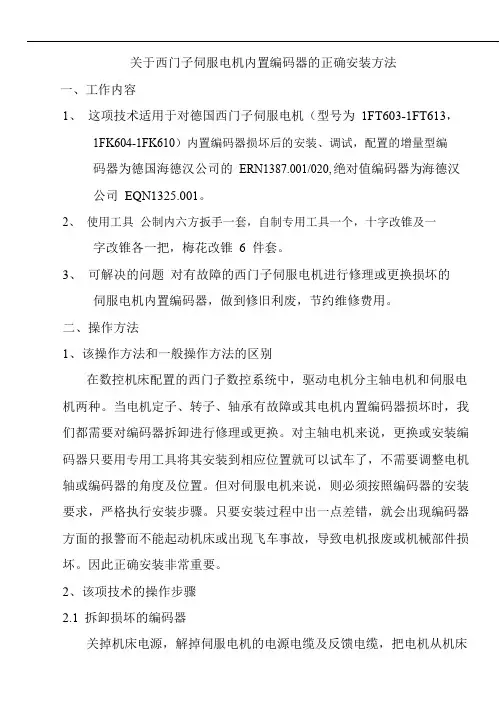

关于西门子伺服电机内置编码器的正确安装方法一、工作内容1、这项技术适用于对德国西门子伺服电机（型号为1FT603-1FT613，1FK604-1FK610）内置编码器损坏后的安装、调试，配置的增量型编码器为德国海德汉公司的ERN1387.001/020, 绝对值编码器为海德汉公司EQN1325.001。

2、使用工具公制内六方扳手一套，自制专用工具一个，十字改锥及一字改锥各一把，梅花改锥 6 件套。

3、可解决的问题对有故障的西门子伺服电机进行修理或更换损坏的伺服电机内置编码器，做到修旧利废，节约维修费用。

二、操作方法1、该操作方法和一般操作方法的区别在数控机床配置的西门子数控系统中，驱动电机分主轴电机和伺服电机两种。

当电机定子、转子、轴承有故障或其电机内置编码器损坏时，我们都需要对编码器拆卸进行修理或更换。

对主轴电机来说，更换或安装编码器只要用专用工具将其安装到相应位置就可以试车了，不需要调整电机轴或编码器的角度及位置。

但对伺服电机来说，则必须按照编码器的安装要求，严格执行安装步骤。

只要安装过程中出一点差错，就会出现编码器方面的报警而不能起动机床或出现飞车事故，导致电机报废或机械部件损坏。

因此正确安装非常重要。

2、该项技术的操作步骤2.1 拆卸损坏的编码器关掉机床电源，解掉伺服电机的电源电缆及反馈电缆，把电机从机床上拆下来放到工作台案上，用内六方扳手去掉电机端盖上的四条螺栓，打开端盖，先卸下编码器盖，拔下编码器上的插接电缆，用十字改锥卸下支持盘上的两条小螺丝，用内六方扳手卸出编码器中心孔内的螺栓，然后用自制专用工具把编码器从电机轴上顶出来。

这样第一步工作即告完成。

图１自制专用工具尺寸图２．２安装海德汉公司ＥＲＮ１３８７．００１／０２０或ＥＱＮ１３２５．００１编码器２．２．１先安装支持盘不同型号的电机，其支持盘的外形也不一样，如图２和图３，这由购买的备件提供。

用４条Ｍ２．５＊６的小螺丝将支持盘安装到编码器的轴端。
