Rail to Rail 轨对轨运放传统的模拟集成器件，如运放、A/D、D/A等，其模拟引脚的电压范围一般都达不到电源，以运放为例，电源为+/-15V的运放，为确保性能（首先是不损坏，其次是不反相，最后是足够的共模抑制比），输入范围一般不要超过+/-10V，常温下也不要超过+/-12V；输出范围，负载10kohm时一般只有+/-11V，小负载电阻(600ohm)时只能保证+/-10V。
这对器件的应用带来很多不便。
rail-to-rail的器件，一般都是低压器件（+/-5V 或single +5V），输入输出电压都能达到电源（输入甚至可以超过）。
其原理上的秘诀便在于电流模＋NPN/PNP互补输入结构。
rail-to-rail器件的某些设计思想，对我们自己设计电路也可以提供一些有益的思路。
现在rail-to-rail的单电源模拟器件已形成系列（如MAXIM,AD,TI等），在许多对性能（精度）要求不高的场合，我们可以考虑全部采用单+5V甚至+2.7V的模拟器件来构成我们的系统，这样模拟电路和数字电路便可以公用一个电源（不过要注意电源去耦）。
而且这类器件大量采用SOT封装，有利于设计出体积功耗都很小的产品。
rail-to-rail，即“轨至轨”，有时也称为“满摆幅”，是指输出(或输入)电压范围与电源电压相等或近似相等。
从输入方面来讲，其共模输入电压范围可以从负电源电压到正电源电压；从输出方面来讲，其输出电压范围可以从负电源电源到正电源电压。
也可以说，这是一个与供电电压密切相关的特性，对器件的输入或输出无失真动态范围有很大的影响，当ΔV 很小时(10mV--100mV)，无失真动态范围最小电压为VSS+ΔV，最大值为VCC-ΔV，具有这样动态范围的运放就叫Rail to Rail运放。
理想状态下，器件的正常工作输入与输出电压范围可同时达到运放正负电源端的电压范围。
实际上，器件很难达到真正的“轨至轨”。
比较常见的“轨至轨”表现方式有，输入rail-to-rail；输入达到或超过Vee；输出比较接近rail-to-rail；在同一器件上的输入/输出实现（或接近）rail-to-rail。
轨至轨(rail to rail)概念(2009-11-25 09:14:28)转载▼分类：电子标签：杂谈从输入来说, 其共模输入电压范围可以从负电源到正电源电压; 从输出来看, 其输出电压范围可以从负电源到正电源电压。
Rail to Rail翻译成汉语即“轨到轨”，指器件的输入输出电压范围可以达到电源电压。
传统的模拟集成器件，如运放、A/D、D/A等，其模拟引脚的电压范围一般都达不到电源电压，以运放为例，电源为+/-15V的运放，为确保性能（首先是不损坏，其次是不反相，最后是足够的共模抑制比），输入范围一般不要超过+/-10V，常温下也不要超过+/-12V；输出范围，负载RL>10kohm时一般只有+/-11V，小负载电阻(600ohm)时只能保证+/-10V。
这对器件的应用带来很多不便。
Rail-to-Rail的器件，一般都是低压器件（+/-5V 或 single +5V），输入输出电压都能达到电源（输入甚至可以超过）。
其原理上的秘诀便在于电流模＋NPN/PNP互补输入结构。
rail-to-rail器件的某些设计思想，对我们自己设计电路也可以提供一些有益的思路。
“轨到轨（rail-to-rail）”的特性即：它的输入或输出电压幅度即使达到电源电压的上下限，此时放大器也不会像常规运放那样发生饱和与翻转。
例如，在＋5V单电源供电的条件下，即使输入、输出信号的幅值低到接近0V，或高至接近5V，信号也不会发生截止或饱和失真，从而大大增加了放大器的动态范围。
这在低电源供电的电路中尤其具有实际意义。
TLC2274（轨到轨）与OP07（非轨到轨）的输入输出范围如表2（厂家给出）及图2（实际测定）。
可以看到，TLC2274的动态范围可达4.8V，而OP07（及其它非轨到轨特性的运放）的动态范围仅3V左右。
轨至轨(rail to rail) 运放有一类特殊的放大器具有非常低的端边占用电压（headroom）要求，称之谓输出摆幅与供电电压相同（轨至轨rail to rail）放大器。

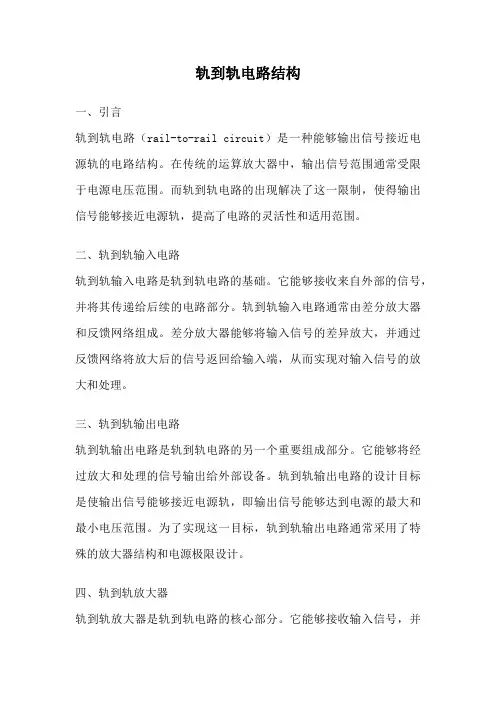

轨到轨电路结构一、引言轨到轨电路（rail-to-rail circuit）是一种能够输出信号接近电源轨的电路结构。
在传统的运算放大器中，输出信号范围通常受限于电源电压范围。
而轨到轨电路的出现解决了这一限制，使得输出信号能够接近电源轨，提高了电路的灵活性和适用范围。
二、轨到轨输入电路轨到轨输入电路是轨到轨电路的基础。
它能够接收来自外部的信号，并将其传递给后续的电路部分。
轨到轨输入电路通常由差分放大器和反馈网络组成。
差分放大器能够将输入信号的差异放大，并通过反馈网络将放大后的信号返回给输入端，从而实现对输入信号的放大和处理。
三、轨到轨输出电路轨到轨输出电路是轨到轨电路的另一个重要组成部分。
它能够将经过放大和处理的信号输出给外部设备。
轨到轨输出电路的设计目标是使输出信号能够接近电源轨，即输出信号能够达到电源的最大和最小电压范围。
为了实现这一目标，轨到轨输出电路通常采用了特殊的放大器结构和电源极限设计。
四、轨到轨放大器轨到轨放大器是轨到轨电路的核心部分。
它能够接收输入信号，并将其放大到较大的幅度，然后输出给后续电路。
轨到轨放大器的设计要求能够在整个电源电压范围内提供稳定的放大和处理功能。
为了实现这一目标，轨到轨放大器通常采用了双差分输入结构、共模反馈电路和输出级的极限设计等技术手段。
五、轨到轨运算放大器轨到轨运算放大器是一种特殊的轨到轨放大器。
它能够接收多个输入信号，并将它们进行运算和处理，然后输出结果。
轨到轨运算放大器的设计要求能够在整个电源电压范围内提供稳定的运算和处理功能。
为了实现这一目标，轨到轨运算放大器通常采用了高增益差分输入结构、自动校准电路和输出级的极限设计等技术手段。
六、应用领域轨到轨电路由于其能够输出信号接近电源轨的特性，被广泛应用于许多领域。
例如，音频处理、传感器信号放大、模拟信号处理、数据采集和医疗设备等领域都需要使用轨到轨电路。
轨到轨电路的出现使得这些领域的电路设计更加灵活和高效。

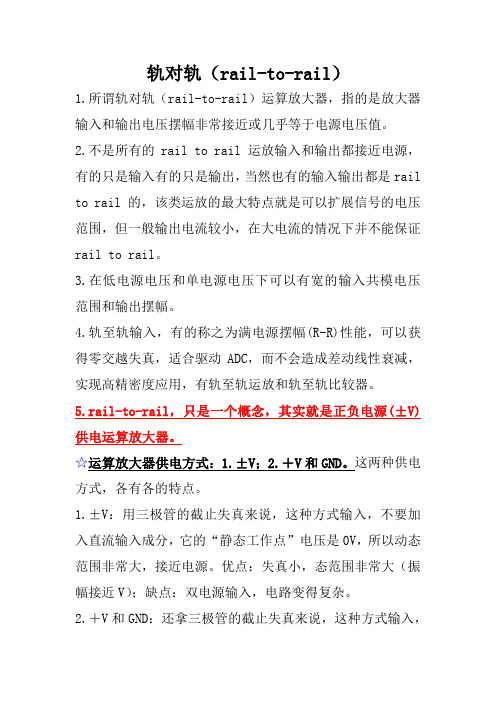

轨对轨（rail-to-rail）1.所谓轨对轨（rail-to-rail）运算放大器，指的是放大器输入和输出电压摆幅非常接近或几乎等于电源电压值。
2.不是所有的rail to rail 运放输入和输出都接近电源，有的只是输入有的只是输出，当然也有的输入输出都是rail to rail 的，该类运放的最大特点就是可以扩展信号的电压范围，但一般输出电流较小，在大电流的情况下并不能保证rail to rail。
3.在低电源电压和单电源电压下可以有宽的输入共模电压范围和输出摆幅。
4.轨至轨输入，有的称之为满电源摆幅(R-R)性能，可以获得零交越失真，适合驱动ADC，而不会造成差动线性衰减，实现高精密度应用，有轨至轨运放和轨至轨比较器。
5.rail-to-rail，只是一个概念，其实就是正负电源(±V)供电运算放大器。
☆运算放大器供电方式：1.±V；2.＋V和GND。
这两种供电方式，各有各的特点。
1.±V：用三极管的截止失真来说，这种方式输入，不要加入直流输入成分，它的“静态工作点”电压是0V，所以动态范围非常大，接近电源。
优点：失真小，态范围非常大（振幅接近V）；缺点：双电源输入，电路变得复杂。
2.＋V和GND：还拿三极管的截止失真来说，这种方式输入，如果在输入端不加入直流成分（1/2V），那么在输入信号电压很大时，信号的负半周期，就是出现截止失真。
（设计方案：在输入端加入直流成分（稍稍大于1/2V），它的“静态工作点”电压是1/2V左右，这样所以动态范围也可以非常大，接近电源1/2V左右。
）优点：单电源输入，电路简单；缺点：不接入直流成分，失真大，如果作为高音质声音放大，会引起左右分离度降低等情况。
综上情况，在高性能运算放大器电路中，采用rail-to-rail设计方案比较好。
轨至轨输入/输出功能扩大了动态范围，最大限度地提高了放大器的整体性能。
例如，CMOS型轨至轨输入/输出放大器就比较适用于具有以下特性的单电源应用：输入和输出轨上的摆幅很小、极低的静态电流以及极低的输入偏置电流。
重废邮虫盍堂亟±论塞簋三童熟到魍￡ＭＱＳ运簋趑太墨的县佳遮让第三章轨到轨ＣＭＯＳ运算放大器的具体设计运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。
经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也可以。
这种运放称为轨到轨（Ｒａｉｌ—ｔｏ—Ｒａｉｌ）输入运算放大器。
３．１轨到轨运放的输入级设计３．１．１传统的输入级设计通过对差分放大器的直流性质研究我们发现，ＮＭＯＳ差分对管的输入共模电压可以达到电源电压％仃，同时可得ＰＭＯＳ差分对管的共模输入电压可以无限制的接近地电压，上面的直流工作点都可以通过对管子的器件特性的选择来选定。
但是无论如何我们不可能让ＮＭＯＳ差分对管的共模电压接近于地电压，同理，我们也不能让ＰＭＯＳ差分对管的共模电压接近于电源电压％Ｄ，这些是因为器件本身的性质决定的。
于是我们不可能通过只选择其中的任何一个类型的管子而实现共模输入电压达到轨到轨的要求。
然而我们通过上面的分析可以发现，假如两种类型的管子配合着相互使用，于是问题则可以迎刃而解。
如此输入级的共模输入电压范围就可达到运放对输入级电路轨到轨的要求。
通过上面的分析我们得到互补式运算放大器的差分输入电路结构如图３．１所示。
从下图中我们得出：当只有Ｎ／ｄＯＳ差分对导通的时候，Ｎ／ｄＯＳ差分对管Ｍｌ，Ｍ２的输入共模范围为‰一％＋‰；当只有ＰＭＯＳ差分对管处于导通状态的时候，Ｍ３，Ｍ４作为输入级其共模的输入范围为‰一Ｋ，。
＋‰；通过上面的分析我们知道两种差分对管实现了优缺点的互补，我们就完成了共模输入电压范围扩大的目的，此时为坎。
～％。
，如此一来轨到轨输入级结构的大体思路已经成行，我们同时可以计算出可以使这对差分对管正常工作的最小的电源电压，其电压值大小是：‰ｎｌｉｎ＝‰＋‰＋２‰。
上面的式子中‰，％分别是ＰＭＯＳ晶体管和ＮＭｏｓ晶体管的栅源电压；‰是１６尾电流管的饱和电压，这里尾电流管子是采用电流镜技术。
运算放大器电路的基本注意事项
1.在所有运算放大器电路中，只有当运算放大器处于有效区，即输人和输出没有在其中一个电源下饱和，才服从黄金规则I和Ⅱ(见4.1.3节)。
例如，过度驱动其中一个放大器将使输出箝位在Vo或V附近。
箝位期间，输入不再保持为相同的电压。
运算放大器输出不能在大于电源电压处波动(尽管某些运算放大器设计成可以在一个或另一个电源周围波动，但一般只能在2V以内波动)。
同样，运算放大器电流源的输出跟随有同样的限制。
例如，带未接地负载的电流源能在“正常”方向(电流与电源电压的方向一致)提供最大的Vcc-V通过负载，在反方向为V-VFF(负载可能很奇怪，比如包含电池，需要反向电压来提供前向电流;当感性负载被改变的电流驱动时，也会发生同样的事情)。
2.必须设计成负反馈。
这意味着(包括在其他情况下)一定不能将反相、同相输人端混淆。
3.在运算放大器电路中必须一直有直流反馈，否则运算放大器必定进入饱和状态。
例如，我们可以在同相放大器中从反馈网络到地之间接一个电容(降低直流增益)，但不能类似地在输出和反相输入端之间串联一个电容。
4.许多运算放大器的最大差分输入电压受到比较小的限制。
同相输入端和反相输人端之间的最大电压差限制到+5V这么小。
破坏这个规则将导致较大的输入电流溢出，降低或损害运算放大器的性能。
12 20103John Ardizzoni Analog Devices Inc.在低电源电压应用中，无论是使用单电源，或是低电压双极性电源，放大器的输入范围和输出摆幅都有一定的限制，有限的输入范围和受限的输出摆幅都会减小放大器的动态范围。
轨到轨放大器不仅有助于扩展这个动态范围，而且还能提高性能。
放大器通常采用射极跟随器(源跟随器)或共发射极(共源极)输出级电路。
射极跟随器可提供较低的失真，但输出摆幅也较小，这是因为输出级晶体管需要在线性区域工作，这样会使输出摆幅减小约1V。
轨到轨输出放大器一般采用共射极或共源极输出电路，虽然这种输出电路无法提供像射极跟随器那么好的性能，但它能提供更宽的摆幅。
轨到轨输出的摆幅能够非常接近电源轨，但由于晶体管上有一定的压降，所以也不能完全达到轨电压，不过两者的差值在几毫伏之内。
场效应管(FET)输入运算放大器能带来什么好处？FET输入的运算放大器具备几个优势。
由于它具有极低的输入偏置电流，通常在pA范围内，因而对输入电路产生的负载也极低，这样就可使用大的源电阻，而不会引入明显的失调电压误差(大小为输入偏置电流与源电阻的乘积)。
由于输入偏轨到轨输出运算放大器具备哪些优势？置电流如此之低，因此将运算放大器用于反相配置时，就没有必要补偿输入失调电压误差。
在这种配置中，补偿放大器的一种常用方法是采用一个电阻将同相输入端连接到地，该电阻的阻值是反馈和增益设置电阻的并联组合，但现在由于电流很低，这里也不再需要此电阻，因此简化了电路。
FET输入运算放大器的一种常见应用就是在光电二极管检测器应用中作为电流-电压转换器(I-V转换器)。
在这些应用中，光电二极管的电流非常小，因此强制要求所用运算放大器必须具备极低的输入偏置电流，这样才能确保所有的光电二极管电流都通过反馈电阻(产生输出电压)，而不是进入运算放大器中，否则将会在运算放大器电流-电压转换器的预期输出电压中引入误差。
放大器输出阻抗和输出驱动能力如何影响系统性能？低输出阻抗之所以重要是有多方面的原因。
运放中“轨至轨”运行真正含义是什么？
有关单电源运放的一个热门讨论话题是：它们是否能够做轨至轨的输入或输出运行。
单电源运放的供应商都声称自己的放大器有轨至轨输入能力，但芯片设计者必须做出某些折衷，才能实现这类性能。
图1 这个运放的组合输入级采用PMOS和NMOS差分对，因此输入电压范围可以从正电压轨直到负电压轨。
一款常见单电源放大器的输入结构是有并联的PMOS和NMOS差分输入级，它结合了这些级的优点，实现了真正的轨至轨输入运行（图1）。
当
VIN+接近于负电压轨时，PMOS晶体管完全导通，而NMOS晶体管完全截止。
当输入接近于正电压轨时，使用NMOS晶体管，而PMOS晶体管则截止。
虽然图1中小功率精密运放OPA344的输入级可以轨至轨输入工作，但电路设计者必须解决性能的折衷问题。
按图1中的设计结构，在放大器共模输入区间内，偏移电压会有很宽的变化范围。
在接近地的区域，输入级PMOS 偏移误差成份占主要地位。
在接近正电源轨的区域，则主要是NMOS偏移误差。

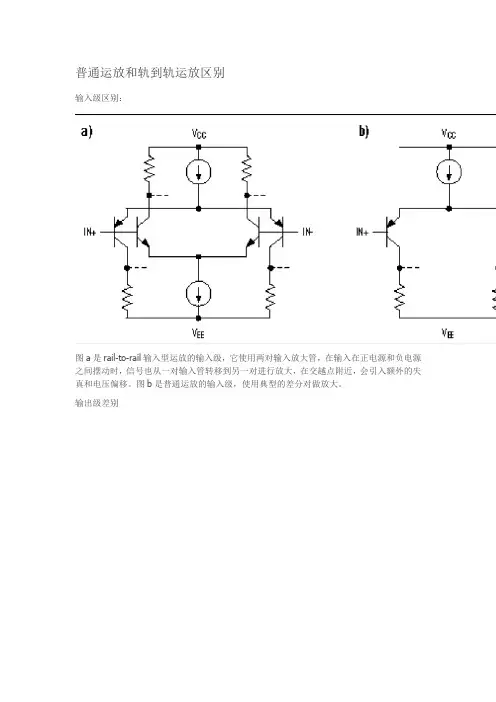

普通运放和轨到轨运放区别
输入级区别：
图a是rail-to-rail输入型运放的输入级，它使用两对输入放大管，在输入在正电源和负电源之间摆动时，信号也从一对输入管转移到另一对进行放大，在交越点附近，会引入额外的失真和电压偏移。
图b是普通运放的输入级，使用典型的差分对做放大。
输出级差别
图a是具备rail-to-rail输出能力的运放的输出级，使用共射组态，将输出提升到Vss+Vce(sat)到VCC-Vce(sat)，图b是普通运放的输出级，使用射级跟随器，饱和压降为Vbe+Vce（sat），Vce（sat）来源于恒流源，Vbe为输出级的射级压降。
运算放大器不供电时输入脚状态运算放大器是一种常用的电子器件，它在电子设备中起到放大电压、放大电流或调节电流的作用。
然而，在运算放大器没有供电的情况下，它的输入脚状态是怎样的呢？当运算放大器没有供电时，其输入脚状态会呈现出两种不同的情况，分别是单电源模式和双电源模式。
下面我将详细介绍这两种情况的具体表现。
首先，让我们来看看在单电源模式下，运算放大器没有供电时的输入脚状态。
在这种情况下，运算放大器的输出电压将会等于输入电压的反相值。
这是因为在单电源模式下，只有一个电源供电，导致运算放大器的输出电压无法达到负电压，只能取正电压。
因此，为了保持电路平衡，输入脚状态将会反向。
其次，让我们转向双电源模式下，运算放大器没有供电时的输入脚状态。
在这种情况下，由于运算放大器有两个电源供电，可以产生正、负两种输出电压。
当没有供电时，输入脚状态会呈现为四种可能性：与正极相连、与负极相连、接地或是相互悬空。
这取决于具体的电路设计和连接方式。
了解了运算放大器没有供电时的输入脚状态，我们可以得出一些指导意义。
首先，我们应该根据实际需要选择适合的供电模式，单电源或双电源，以保证运算放大器的工作正常。
其次，在进行电路设计时，需要考虑到输入脚状态可能的变化情况，以便为不同情况下的输入信号提供正确的处理方式。
除此之外，我们还需要注意在运算放大器没有供电的情况下，输入脚状态可能对电路其他部分的影响。
特别是在单电源模式下，由于输出电压无法达到负电压，可能会导致偏置电压的不稳定或其他问题。
因此，在实际应用中，我们需要在电路设计和使用过程中充分考虑这些因素，以确保运算放大器正常工作。
总的来说，了解运算放大器没有供电时的输入脚状态对于电子设备的设计和使用都是非常重要的。
我们需要根据具体情况选择适合的供电模式，并在设计过程中考虑输入脚状态的变化可能对电路的影响。
通过科学合理的设计和注意细节，我们可以充分发挥运算放大器的功能，提高电子设备的性能和稳定性。
对轨对轨运算放大器的理解Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】轨对轨（rail-to-rail）1.所谓轨对轨（rail-to-rail）运算放大器，指的是放大器输入和输出电压摆幅非常接近或几乎等于电源电压值。
2.不是所有的rail to rail 运放输入和输出都接近电源，有的只是输入有的只是输出，当然也有的输入输出都是rail to rail 的，该类运放的最大特点就是可以扩展信号的电压范围，但一般输出电流较小，在大电流的情况下并不能保证rail to rail。
3.在低电源电压和单电源电压下可以有宽的输入共模电压范围和输出摆幅。
4.轨至轨输入，有的称之为满电源摆幅(R-R)性能，可以获得零交越失真，适合驱动ADC，而不会造成差动线性衰减，实现高精密度应用，有轨至轨运放和轨至轨比较器。
，只是一个概念，其实就是正负电源(±V)供电运算放大器。
☆运算放大器供电方式：1.±V；2.＋V和GND。
这两种供电方式，各有各的特点。
1.±V：用三极管的截止失真来说，这种方式输入，不要加入直流输入成分，它的“静态工作点”电压是0V，所以动态范围非常大，接近电源。
优点：失真小，态范围非常大（振幅接近V）；缺点：双电源输入，电路变得复杂。
2.＋V和GND：还拿三极管的截止失真来说，这种方式输入，如果在输入端不加入直流成分（1/2V），那么在输入信号电压很大时，信号的负半周期，就是出现截止失真。
（设计方案：在输入端加入直流成分（稍稍大于1/2V），它的“静态工作点”电压是1/2V左右，这样所以动态范围也可以非常大，接近电源1/2V左右。
）优点：单电源输入，电路简单；缺点：不接入直流成分，失真大，如果作为高音质声音放大，会引起左右分离度降低等情况。
综上情况，在高性能运算放大器电路中，采用rail-to-rail设计方案比较好。
运放的轨到轨输入，你知道多少？
轨到轨运放十分流行，特别是在那些低电压供电的场合。
因此，你应该了解轨到轨运放的工作原理，同时对采用轨到轨运放的设计做一些权衡。
P沟道输入级和N沟道输入级输入失调电压不同。
如果共模输入电压范围包含了输入级电压切换点的话，比如在增益为1的情况下，将产生输入失调电压的改变。
一些运放在出厂时经过激光或电子校准以减少其输入级的失调电压。
这也减少了在切换输入级时失调电压的改变量，但改变还是会存在。
控制切换输入级的电路是根据输入电压和正电源轨的相对电压来决定何时切换的，而不是根据输入电压和地的相对电压来决定何时切换。
这样，对于一个3.3V 供电的运放，输入级切换点就落在了一个尴尬的地方-电源中点。
虽然大多数应用都忽略这点，但是这种输入失调电压的改变在需要高精度的场合下会成为一个问题。
在交流运用中，它还会带来失真。
但这里要强调的是，这种情况只会在输入电压范围包含了输入级电压切换点的情况下才会发生。
电荷泵，也许一些设计者听到这个词就感到毛骨悚然。
产生噪声的就是它，难道不是吗?。
但是，目前它已经干净多了，不再产生那么多噪声。
由于只需要对输入级供电，供电电流也小了很多。
外置电容也不需要，现在都是内部集成。
电荷泵产生的噪声低于带内噪声，以至于在时域中很难看见。
然而，那些在带内噪声级水平做频谱分析的应用中，还是可以看见一些伪影。
不是所有应用都需要轨到轨输入。
反向放大电路和增益大于一倍的电路通常就不需要轨到轨输入，但是却需要轨到轨输出。
你真的需要轨到轨输入的。
电子电路中的运算放大器问题解析与调试电子电路的运算放大器（operational amplifier）是一种常见且重要的电子器件，广泛应用于信号处理、控制系统、测量设备等领域。
本文将对运算放大器的问题进行解析与调试。
通过以下几个方面展开论述：一、运算放大器的基本原理与特性运算放大器是一种差模放大器，具有高增益、输入阻抗高、输出阻抗低等特点。
其基本原理是利用反馈电阻来控制输出信号，并且具有两个输入端口，一个输出端口和一个电源端口。
在正常工作情况下，运算放大器的输入端口具有相等的电势，通过调节反馈电阻可以实现不同的功能，比如放大、求和、补偿等。
二、常见问题及解决方法1.偏置电压问题：运算放大器的输入端口有一个偏置电压，可能导致输出信号不稳定或误差较大。
解决方法是通过添加一个偏置电流来抵消偏置电压，或者使用双电源供电方式。
2.共模干扰问题：当输入信号中出现共模干扰时，可能导致输出信号失真。
解决方法是增加输入端口的共模抑制比，或者使用差分输入。
3.频率响应问题：运算放大器的增益往往并非在所有频率下都一致，可能存在频率响应差异。
解决方法是选择适当的运放型号，或者采用补偿电路来改善频率响应。
4.幅度失真问题：在输出信号幅度达到极限时，可能出现幅度失真。
解决方法是调整电源供电范围或增加输出级电源电压。
三、调试技巧与方法1.接地问题：运算放大器的接地要牢固可靠，避免接地杂散电流影响信号质量。
2.输入电阻匹配问题：输入信号源的电阻要与运算放大器的输入端口电阻匹配，避免信号衰减或失真。
3.电源稳定性问题：稳定的电源是运算放大器工作的基础，要保证电源电压的稳定性和纹波。
4.反馈电路设计问题：合理的反馈电路可以使运算放大器的性能更好，包括稳定性、增益、频率响应等。
四、实际案例分析通过实际案例的分析，可以更深入理解运算放大器问题的解析与调试。
例如，当应用于音频放大器时，如何解决功率放大不足、失真过大等问题。
结语运算放大器在电子电路中起到了至关重要的作用，了解问题分析与调试方法对于确保电路的正常运行至关重要。
运算放大器电压范围—输入和输出之解疑释惑排行榜收藏打印发给朋友举报来源：德州仪器(TI) 发布者：Bruce Trump热度317票浏览3277次【共1条评论】【我要评论】时间：2012年12月06日21:55 作者：TI专家Bruce Trump我们常常会收到一些与电源有关的应用问题，询问我们运算放大器的输入和输出电压范围到底有多大。
既然大家存在这方面的疑惑，那么我们就利用这篇文章来为大家解疑释惑：首先，常见运算放大器并没有接地端。
标准运算放大器“不知道”接地的位置，因此它也就无从知道其工作电源是一个双电源（±）还是一个单电源。
只要电源输入和输出电压在其工作范围以内，就不会出问题。
下面是我们需要考虑的三个重要电压范围：1、总电源电压范围。
它是两个电源端之间的总电压。
例如，30 V 的总电压范围为±15V。
再如，某个运算放大器的工作电压范围可能为6V 到36V。
在低压极端条件下，它可能为±3V 或者+6 V。
在高压极端条件下，它可能为±18V 或者+36V，甚至是-6 V/+30V。
没错，如果您留心阅读下面的第2 点和第3 点，会发现使用非平衡电源也是可以的。
2、输入共模电压范围（C-M 范围）一般是相对于正负电源电压而言的，如图1 所示。
使用类似于方程式的方法表示时，假设运算放大器的C-M 范围可以描述为负轨以上2V 到正轨以下2.5V，表示方法为：(V-)+2V 到(V+)–2.5V。
3、同样，输出电压范围（即输出动态范围性能）是相对于轨电压而言的。
这时，它可以表示为(V-)+1V 到(V+)–1.5V。
这些例子（图1、2和3）可以运用一个G=1 缓冲器配置结构进行说明。
重点是，图1 所示例子的输出范围大小被限定为负轨2 V 和正轨2.5V，原因是输入C-M 范围受限。
在高增益条件下，可能会需要配置这种运算放大器，以达到其最大输出电压范围。
图1 所示的例子是双±电源常用的运算放大器典型结构。

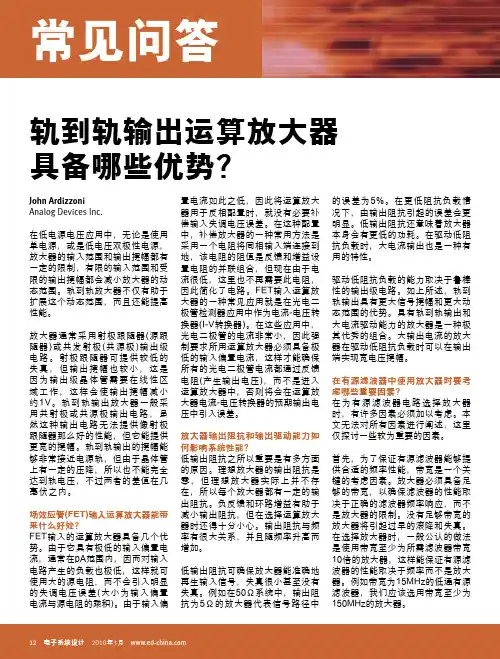

常见问答轨到轨输出运算放大器具备哪些优势？John ArdizzoniAnalog Devices Inc.在低电源电压应用中，无论是使用单电源，或是低电压双极性电源，放大器的输入范围和输出摆幅都有一定的限制，有限的输入范围和受限的输出摆幅都会减小放大器的动态范围。
轨到轨放大器不仅有助于扩展这个动态范围，而且还能提高性能。
放大器通常采用射极跟随器(源跟随器)或共发射极(共源极)输出级电路。
射极跟随器可提供较低的失真，但输出摆幅也较小，这是因为输出级晶体管需要在线性区域工作，这样会使输出摆幅减小约1V。
轨到轨输出放大器一般采用共射极或共源极输出电路，虽然这种输出电路无法提供像射极跟随器那么好的性能，但它能提供更宽的摆幅。
轨到轨输出的摆幅能够非常接近电源轨，但由于晶体管上有一定的压降，所以也不能完全达到轨电压，不过两者的差值在几毫伏之内。
场效应管(FET)输入运算放大器能带来什么好处？FET输入的运算放大器具备几个优势。
由于它具有极低的输入偏置电流，通常在pA范围内，因而对输入电路产生的负载也极低，这样就可使用大的源电阻，而不会引入明显的失调电压误差(大小为输入偏置电流与源电阻的乘积)。
由于输入偏置电流如此之低，因此将运算放大器用于反相配置时，就没有必要补偿输入失调电压误差。
在这种配置中，补偿放大器的一种常用方法是采用一个电阻将同相输入端连接到地，该电阻的阻值是反馈和增益设置电阻的并联组合，但现在由于电流很低，这里也不再需要此电阻，因此简化了电路。
FET输入运算放大器的一种常见应用就是在光电二极管检测器应用中作为电流-电压转换器(I-V转换器)。
在这些应用中，光电二极管的电流非常小，因此强制要求所用运算放大器必须具备极低的输入偏置电流，这样才能确保所有的光电二极管电流都通过反馈电阻(产生输出电压)，而不是进入运算放大器中，否则将会在运算放大器电流-电压转换器的预期输出电压中引入误差。
放大器输出阻抗和输出驱动能力如何影响系统性能？低输出阻抗之所以重要是有多方面的原因。
运算放大器1至4脚供电摘要：1.运算放大器简介2.运算放大器脚位分布3.运算放大器1 至4 脚供电方式4.供电方式对运算放大器性能的影响5.总结正文：运算放大器是一种电子器件，广泛应用于各种电子设备和系统中。
它具有很高的增益和输入阻抗，可以对输入信号进行放大、积分、微分等处理。
运算放大器通常有四个脚，分别为1 至4 脚。
每个脚位都有特定的功能，其中1 至4 脚分别负责供电。
运算放大器的1 至4 脚供电方式有三种：单电源供电、双电源供电和轨到轨供电。
1.单电源供电在单电源供电方式下，运算放大器的正负电源电压由1 脚和2 脚接收，而3 脚和4 脚则接地。
这种方式的优点是电路简单，容易实现。
但缺点是运算放大器的输出电压受到电源电压的限制，不能得到完全的信号范围。
2.双电源供电双电源供电方式要求运算放大器的正负电源电压分别由1 脚和3 脚接收，2 脚和4 脚接地。
这种方式可以使得运算放大器的输出电压达到电源电压的范围，从而得到更宽的信号范围。
但是，电路相对复杂，需要两个电源。
3.轨到轨供电轨到轨供电方式是指运算放大器的正负电源电压都由1 脚和4 脚接收，2 脚和3 脚接地。
这种方式可以实现最大的输出电压范围，但同时也要求电路设计和电源稳定性更高。
供电方式对运算放大器的性能有着重要影响。
选择合适的供电方式可以使得运算放大器在满足性能要求的同时，具有较低的功耗、较小的体积和较高的稳定性。
因此，在实际应用中，需要根据具体需求选择合适的运算放大器供电方式。
总的来说，运算放大器1 至4 脚的供电方式有单电源供电、双电源供电和轨到轨供电三种。
不同的供电方式对运算放大器的性能有重要影响，选择合适的供电方式可以提高运算放大器的性能。
