贵州省江界河大桥
- 格式:doc
- 大小:169.50 KB
- 文档页数:3

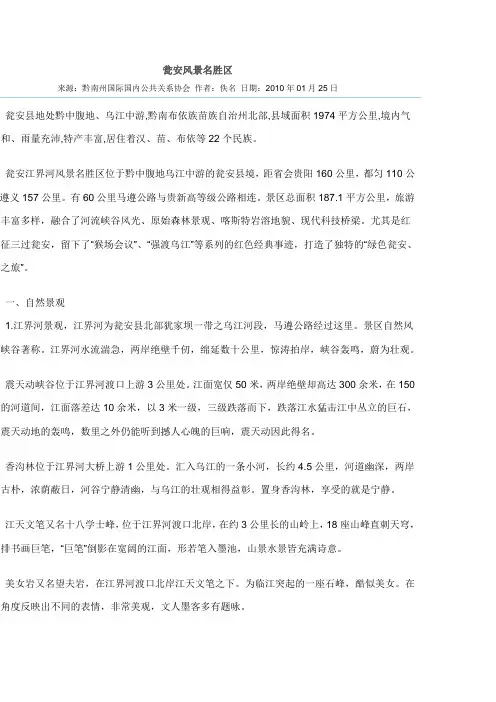

瓮安风景名胜区来源:黔南州国际国内公共关系协会作者:佚名日期:2010年01月25日瓮安县地处黔中腹地、乌江中游,黔南布依族苗族自治州北部,县域面积1974平方公里,境内气温和、雨量充沛,特产丰富,居住着汉、苗、布依等22个民族。
瓮安江界河风景名胜区位于黔中腹地乌江中游的瓮安县境,距省会贵阳160公里,都匀110公,遵义157公里。
有60公里马遵公路与贵新高等级公路相连。
景区总面积187.1平方公里,旅游源丰富多样,融合了河流峡谷风光、原始森林景观、喀斯特岩溶地貌、现代科技桥梁。
尤其是红长征三过瓮安,留下了“猴场会议”、“强渡乌江”等系列的红色经典事迹,打造了独特的“绿色瓮安、色之旅”。
一、自然景观1.江界河景观,江界河为瓮安县北部犹家坝一带之乌江河段,马遵公路经过这里。
景区自然风以峡谷著称。
江界河水流湍急,两岸绝壁千仞,绵延数十公里,惊涛拍岸,峡谷轰鸣,蔚为壮观。
震天动峡谷位于江界河渡口上游3公里处。
江面宽仅50米,两岸绝壁却高达300余米,在150长的河道间,江面落差达10余米,以3米一级,三级跌落而下,跌落江水猛击江中丛立的巨石,出震天动地的轰鸣,数里之外仍能听到撼人心魄的巨响,震天动因此得名。
香沟林位于江界河大桥上游1公里处。
汇入乌江的一条小河,长约4.5公里,河道幽深,两岸木古朴,浓荫蔽日,河谷宁静清幽,与乌江的壮观相得益彰。
置身香沟林,享受的就是宁静。
江天文笔又名十八学士峰,位于江界河渡口北岸,在约3公里长的山岭上,18座山峰直刺天穹,一排书画巨笔,“巨笔”倒影在宽阔的江面,形若笔入墨池,山景水景皆充满诗意。
美女岩又名望夫岩,在江界河渡口北岸江天文笔之下。
为临江突起的一座石峰,酷似美女。
在同角度反映出不同的表情,非常美观,文人墨客多有题咏。
江界河大桥在震天动处,为世界第一跨度钢筋混凝土桁式组合拱公路大桥。
大桥雄跨峡谷悬崖壁之上。
于1987年动工修建,1995年建成通车,是国家“八五”科研项目,曾获国家级科技进步二奖,中国第一届詹天佑土木工程奖。
中国桥梁发展史中国桥梁的历史可以上溯到6000年前的氏族公社时代,到了1000多年前的隋、唐、宋三代,古代桥梁发展到了巅峰时期。
在最近的1000年中,中国的桥梁技术全而落后于世界的脚步,中国第一座现代化桥梁的出现距今仅100多年历史,而且是由外国人建造的。
从钱塘江大桥算起,中国人自己设计现代桥梁的历史还不足70年;从南京长江大桥算起,中国人自行设计建造大型桥梁的历史仅34年。
九十年代以来,中国桥梁的成就才使我们重新无愧于祖先地站到了世界前列,这是中国桥梁建设的伟大复兴时代。
梁桥的新生梁桥作为最简单实用的桥型,在桥梁史上岀现得最早,在中国古代曾被拱桥的光环所湮没,但却是现代桥梁的始作俑者。
现代梁桥技术中, 钢板梁桥和钢桁架梁桥出现得最早,以后,混凝土桥梁以其经济性和便于维护的优势,得到了长足的发展。
中国的预应力混凝土简支梁桥和连续梁桥在八十年代以后得到广泛采用,成为长桥和大跨径桥梁的主要桥型。
浙江省瑞安飞云江桥最大跨径62米,桥长2722米,是中国当时最大跨径的预应力混凝土简支梁公路桥。
八十年代以来,预应如區土连续梁桥成为中国公路桥梁的重要桥型。
1984年建成的湖北省沙洋汉江桥是首座跨径超过100米的连续梁桥,跨径100米以上的连续梁桥还有广东省广州大桥、江门外海桥、惠州东江桥、湖南省常德沅江桥、贵州省思南乌江桥、天津市永定新河华北桥、湖北省宜城汉江桥、宜昌乐天溪桥、江苏省南京长江第二大桥北汉桥等,其中南京长江第二大桥北汉桥的最大跨径达到165米,外海桥的连续长度达到880米。
作为现代梁桥的分支一一连续刚构、斜腿刚构等新桥型在八十年代取得了突破性进展。
1981年中国跨径最大的预应力混凝土斜腿刚构桥——浊漳河桥建成,此桥是邯(郸)长(治)铁路上的一座大型桥梁, 位于山西省黎城和潞城交界处,跨越两岸陡悄的浊漳河,主跨达到82米。
1982年底,另一座更大的钢箱型斜腿刚构桥落成。
这就是位于陕西省安康水电站铁路专用线上的安康汉江桥,主跨达176米,是当时世界跨径最大的钢斜腿刚构铁路桥。

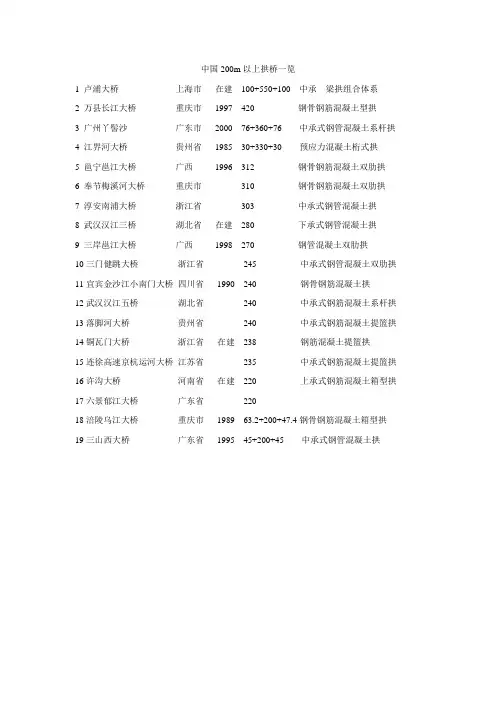

中国200m以上拱桥一览
1 卢浦大桥上海市在建100+550+100 中承梁拱组合体系
2 万县长江大桥重庆市1997 420 钢骨钢筋混凝土型拱
3 广州丫髻沙广东市2000 76+360+76 中承式钢管混凝土系杆拱
4 江界河大桥贵州省198
5 30+330+30 预应力混凝土桁式拱
5 邕宁邕江大桥广西199
6 312 钢骨钢筋混凝土双肋拱
6 奉节梅溪河大桥重庆市310 钢骨钢筋混凝土双肋拱
7 淳安南浦大桥浙江省303 中承式钢管混凝土拱
8 武汉汉江三桥湖北省在建280 下承式钢管混凝土拱
9 三岸邕江大桥广西1998 270 钢管混凝土双肋拱
10三门健跳大桥浙江省245 中承式钢管混凝土双肋拱11宜宾金沙江小南门大桥四川省1990 240 钢骨钢筋混凝土拱
12武汉汉江五桥湖北省240 中承式钢筋混凝土系杆拱13落脚河大桥贵州省240 中承式钢筋混凝土提篮拱14铜瓦门大桥浙江省在建238 钢筋混凝土提篮拱
15连徐高速京杭运河大桥江苏省235 中承式钢筋混凝土提篮拱16许沟大桥河南省在建220 上承式钢筋混凝土箱型拱17六景郁江大桥广东省220
18涪陵乌江大桥重庆市1989 63.2+200+47.4钢骨钢筋混凝土箱型拱19三山西大桥广东省1995 45+200+45 中承式钢管混凝土拱。
精心整理历届中国土木工程詹天佑奖入选工程名单第一届詹天佑大奖获奖工程(21项)??1.?九江长江大桥2.?贵州省江界河大桥3.?上海杨浦大桥4.?京九铁路五指山隧道5.?上海市地铁一号线工程6.?广东国际大厦7.?上海华亭宾馆8.?京九铁路阜阳枢纽工程9.?京津塘高速公路工程10.?沪宁高速公路江苏段11.?香港三号干线工程12.?西安市黑河引水工程曲江水厂13.?首都机场高速公路四元立交桥14.?杭州钱塘江二桥的基础工程15.?北京飞机维修工程有限公司四机位机库16.?上海东方明珠广播电视塔17.?京九铁路吉安至定南段工程18.?大连港大窑湾港区一期前四个泊位工程19.?宁波港北仑港区二十万吨级矿石中转码头20.?北京市高碑店污水处理厂一期工程21.?105国道广州番禺洛溪大桥?第二届詹天佑大奖获奖工程(19项)1.?虎门大桥工程2.?南昆铁路清水河大桥3.?万县长江公路大桥工程4.?上海市南北高架道路工程5.?北京地铁天安门东站至西站工程6.?上海市金茂大厦7.?香港国际机场8.?北京国际金融大厦9.?上海体育场工程10.?重庆大都会广场工程11.?广深铁路准高速双线电气化工程12.?八达岭高速公路(二期)13.?交通部公路交通试验场14.?澳门机场人工岛场道工程15.?长春至吉林高速公路16.?天津港东突堤码头及堆场工程17.?上海港外高桥港区二期工程18.?北京第九水厂二、三期工程19.?上海市合流污水治理一期工程?第三届詹天佑大奖获奖工程(22项)1.?北京植物园大型展览温室2.?北京东方广场工程3.?河南南阳鸭河口电厂储煤库工程4.?上海科技馆5.?北京中国银行总部大厦6.?江阴长江公路大桥7.?芜湖长江大桥8.?南京长江第二大桥9.?香港红磡绕道与公主道连接路10.?西康铁路秦岭I线隧道11.?广渝高速公路华蓥山隧道12.?国道227线大坂山隧道13.?京沈高速公路绥中至沈阳段14.?北京市四环路工程15.?朔黄铁路神池至西柏坡段综合工程16.?大连中远6万吨级船坞工程17.?广州新沙港区一期工程6~10#泊位18.?北京市酒仙桥污水处理厂(一期工程)19.?新疆渭干河克孜尔水库工程20.?辽宁省观音阁水库工程21.?湖州市东白鱼潭小区22.?佛山市丽日豪庭小区?第四届詹天佑大奖获奖工程(19项)1.?上海中银大厦2.?山西永济鹳雀楼工程3.?武汉体育中心体育场4.?广州岭南花园住宅小区5.?天津蓝水假期住宅小区(一期)6.?贵州水柏铁路北盘江大桥7.?宜昌夷陵长江大桥8.?武汉军山长江公路大桥9.?川藏公路二郎山隧道工程10.?广州地铁二号线越秀公园至三元里段工程11.?宁波常洪隧道工程12.?连云港至徐州高速公路13.?上海大众试车场工程14.?京珠国道湘(潭)耒(阳)高速公路15.?西安绕城高速公路16.?哈尔滨至大连铁路电气化改造工程17.?长江口深水航道治理一期工程18.?烟台港三期工程19.?上海市污水治理二期工程?第五届詹天佑大奖获奖工程(22项)1.?广州白云国际机场2.?广州国际会议展览中心3.?天津博物馆4.?香港国际金融中心二期5.?深圳福建兴业银行大厦6.?天津泰达足球场7.?南宁国际会议展览中心8.?上海卢浦大桥9.?岳阳洞庭湖大桥10.?湖北宜昌长江公路大桥11.?内昆铁路花土坡特大桥12.?上海大连路越江隧道13.?内昆铁路曾家坪1号隧道14.?重庆轻轨较新线临江门车站15.?湖南临湘至长沙高速公路16.?上海国际赛车场工程17.?四川川主寺至九寨沟口公路改建工程18.?青岛港前湾港区三期前四个泊位工程19.?京杭运河济宁至徐州续建工程济宁至台儿庄段20.?东深供水改造工程21.?上海爱建园住宅小区22.?天津万科水晶城住宅小区一期?第六届詹天佑大奖获奖工程(28项)1.?首都博物馆新馆2.?上海明天广场3.?广东电信广场4.?北京天文馆新馆5.?哈尔滨国际会展体育中心主馆6.?广东省中医院新门诊住院综合大楼7.?重庆袁家岗体育中心体育场8.?贵州纳雍电厂(4×300MW)新建工程9.?中共中央组织部办公楼10.?香港竹篙湾迪士尼基建工程(一、二期)11.?江苏润扬长江公路大桥12.?杭州市复兴大桥(钱江四桥)13.?广州丫髻沙大桥主桥14.?上海市沪闵路高架道路二期工程15.?广东省西部沿海高速公路崖门大桥16.?山东省胶州至新沂新建铁路工程17.?山西新原高速公路雁门关隧道18.?西安至南京铁路东秦岭隧道19.?南京地铁南北线一期鼓楼至玄武门区间隧道工程20.?沪瑞国道主干线宜兴至溧水高速公路21.?北京市五环路22.?四川二滩水电站23.?大连港大窑湾港区一期后六个泊位工程24.?三峡双线五级船闸25.?上海太浦河泵站26.?广州万科四季花城住宅小区(一、二期)27.?武汉绿景苑住宅小区28.?上海市石洞口城市污水处理厂工程?第七届詹天佑大奖获奖工程(29项)1.?上海旗忠森林体育城网球中心2.?郑州国际会展中心工程3.?深圳罗湖地铁枢纽工程4.?四川启明星铝业公司电解铝工程5.?江苏南通体育会展中心体育场6.?北京启明星辰大厦7.?中国美术学院校园整体改造工程8.?广州大学城建设项目9.?重庆大学主教学楼10.?北京中山公园音乐堂改扩建工程11.?广东省档案馆新馆12.?南京长江第三大桥13.?厦门海沧大桥14.?青藏铁路拉萨河大桥15.?青藏铁路风火山隧道16.?北京地铁八通线工程17.?朔黄铁路肃宁至黄骅港段增建二线工程18.?深圳地铁一期国贸至老街区间隧道及桩基托换工程19.?上海中环线北虹路地道工程20.?南京九华山隧道21.?沈阳至大连高速公路改扩建工程22.?江苏沿江高速公路常州至太仓段工程23.?湖北省襄樊至十堰高速公路工程24.?山西省祁县至临汾高速公路25.?淮河入海水道近期工程26.?深圳港盐田港区三期工程27.?大连港矿石专用码头工程28.?上海苏堤春晓名苑住宅小区29.?天津五一阳光皓日园住宅小区?第八届詹天佑大奖获奖工程(40项)1.?首都机场3号航站楼2.?国家体育场(鸟巢)3.?国家游泳中心(水立方)4.?国家体育馆5.?北京奥林匹克公园国家会议中心击剑馆6.?北京奥林匹克篮球馆7.?北京工业大学体育馆8.?北京奥林匹克射击馆9.?北京奥林匹克老山自行车馆10.?北京奥林匹克顺义水上公园11.?北京奥林匹克公园B区奥运村12.?国家大剧院13.?中国东方电气集团公司出海口基地建设项目14.?沈阳奥林匹克体育中心五里河体育场15.?北京中关村金融中心16.?天津泰达市民文化广场17.?浙江电力生产调度大楼18.?广州白云国际会议中心19.?广州新光大桥20.?渝怀铁路长寿长江大桥21.?上海共和新路高架道路工程22.?青藏铁路格尔木至拉萨段轨道工程23.?大秦铁路2亿吨扩能工程24.?烟大铁路轮渡工程25.?浙赣铁路电气化提速改造工程26.?渝怀铁路圆梁山隧道27.?北京地铁5号线28.?重庆轻轨较新线较场口至动物园段29.?江苏宿迁至淮安高速公路30.?贵州乌江洪家渡水电站31.?青海黄河公伯峡水电站32.?安徽临淮岗洪水控制工程33.?上海长江口深水航道治理二期工程34.?上海港外高桥港区四、五期工程35.?上海国际航运中心洋山深水港区二期工程36.?广州市兴丰生活垃圾卫生填埋场37.?安徽合肥天然气利用工程38.?广东中山万科城市风景花园住宅小区(一、二、三期)39.?安徽马鞍山西湖花园住宅小区40.?四川九寨黄龙机场?第九届詹天佑大奖获奖工程(30项)1.?北京电视中心2.?北京飞机维修工程有限公司A380机库工程3.?北京新保利大厦4.?中国电影博物馆5.?青岛国际帆船中心6.?天津奥林匹克中心体育场7.?广州维多利广场8.?武汉体育中心体育馆9.?河南艺术中心10.?国家工商行政管理总局行政学院11.?胶济铁路青岛客站改造工程12.?上海铁路南站13.?重庆长江大桥复线桥14.?北京丰北路(三环路~四环路)改扩建工程15.?重庆菜园坝长江大桥16.?北京至天津城际轨道交通工程(北京南站改扩建工程)17.?合肥至南京铁路含襄滁河大桥18.?遂渝铁路无砟轨道综合试验段19.?成都北编组站工程20.?渝湛国道主干线高桥(粤桂界)至遂溪高速公路21.?苏州绕城高速公路(西南段)22.?黄河小浪底水利枢纽23.?湖北清江水布垭水电站24.?上海港罗泾港(二期)25.?京杭运河常州市区段改线工程26.?深圳市天然气利用工程27.?深圳笔架山水厂改扩建工程28.?常州快速公交一号线29.?苏州天辰花园住宅小区30.?天津华明示范小城镇?绿色家园住宅小区?第十届詹天佑大奖获奖工程(34项)1.?上海环球金融中心2.?上海世博会中国馆工程3.?上海世博会世博轴及地下综合体工程4.?上海世博会主题馆5.?上海世博会世博中心6.?上海世博会世博文化中心7.?上海光源(SSRF)国家重大科学工程8.?广东科学中心9.?北京银泰中心10.?国家图书馆二期暨国家数字图书馆工程11.?济南奥林匹克体育中心12.?陕西法门寺合十舍利塔工程13.?武汉琴台大剧院14.?重庆科技馆15.?呼和浩特白塔机场新建航站楼工程16.?武昌火车站改扩建工程17.?东海大桥18.?苏通长江公路大桥19.?重庆朝天门长江大桥20.?武汉北编组站21.?合肥至武汉铁路22.?武汉长江隧道23.?云南思茅至小勐养高速公路24.?南京至淮安高速公路25.?新疆乌鲁瓦提水利枢纽工程26.?贵州乌江索风营水电站27.?沂河刘家道口节制闸工程28.?天津港北防波堤延伸工程29.?青岛港原油码头三期工程30.?广州港南沙港二期工程31.?北京小红门污水处理厂32.?上海白龙港污水处理厂升级改造及扩建工程33.?北京奥林匹克公园中心区市政配套工程34.?珠海格力广场住宅小区一期A区第十届詹天佑大奖获奖工程(28项)1.?中国国际贸易中心三期工程(A阶段)2.?中国科学技术馆新馆3.?广州亚运城4.?亚运之舟——珠江新城海心沙地下空间及公园工程5.?广州天河体育中心综合改造及扩建工程6.?南沙体育馆7.?重庆大剧院8.?武汉至广州高速铁路武汉站9.?万科中心10.?广州萝岗会议中心(凯云楼)11.?青藏铁路那曲物流中心12.?东方电气(广州)重型机器联合厂房13.?河南广播电视发射塔14.?杭州湾跨海大桥15.?佛山东平大桥16.?襄渝铁路新大巴山隧道17.?国道317线鹧鸪山隧道18.?武汉至广州高速铁路浏阳河隧道19.?香港青沙公路(含昂船洲大桥)20.?安徽铜陵至黄山高速公路21.?江苏南京至常州高速公路22.?广州抽水蓄能电站23.?广东飞来峡水利枢纽24.?秦皇岛港煤五期工程25.?宁波港北仑港区四期集装箱码头工程26.?上海500kV静安(世博)输变电工程27.?山西沁水新奥燃气有限公司煤层气液化工程28.?嘉兴文星花园住宅小区(汇龙苑、长中苑)第十一届詹天佑大奖获奖工程(32项)一、?建筑工程(12项)1.?天津环球金融中心2.?香港环球贸易广场3.?深圳第二十六届世界大学生运动会场馆工程4.?京沪高速铁路天津西站站房工程5.?深圳北站综合交通枢纽工程6.?贵阳奥林匹克体育中心主体育场7.?新疆克拉玛依独山子区文化中心8.?天津港国际邮轮码头(客运大厦)9.?山西体育中心主体育场10.?华能大厦11.?中国石油大厦12.?广州塔二、?桥梁工程(3项)13.?武汉阳逻长江公路大桥14.?杭州九堡大桥15.?重庆嘉悦大桥正桥工程三、?隧道工程(4项)16.?上海崇明越江通道(长江隧桥)17.?小河至安康高速公路包家山隧道18.?六安至武汉高速公路大别山隧道群19.?锦屏水电枢纽工程锦屏山隧道四、?公路工程(3项)20.?云南新街至河口高速公路21.?江西景德镇至婺源(塔岭)高速公路22.?大广高速湖北麻城至浠水段五、?水利工程(1项)23.?浙江曹娥江大闸枢纽工程六、?水运工程(1项)24.?深圳港大铲湾港区集装箱码头一期工程七、?公共交通工程(3项)25.?深圳地铁三号线26.?北京地铁四号线27.?沈阳地铁一号线八、?市政工程(1项)28.?深圳布吉污水处理厂九、?燃气工程(1项)29.?“西气东输”上海天然气主干管网系统工程十、?特种工程(1项)30.?山西万家寨引黄入晋工程北干线PCCP输水工程安装Ⅱ标十一、住宅小区工程(2项)31.?北京中信城(大吉危改项目)32.?北京雅世?合金公寓第十二届詹天佑大奖获奖工程(28项)一、?建筑工程(11项)1.?昆明新机场2.?广州珠江新城西塔3.?天津文化中心4.?中国国家博物馆改扩建工程5.?南京南站站房工程6.?深圳湾体育中心7.?合肥京东方第六代薄膜晶体管液晶显示器件厂房项目8.?成都双流国际机场T2航站楼9.?金融街?重庆金融中心10.?海南国际会展中心11.?广州国际体育演艺中心(NBA多功能篮球馆)二、?桥梁工程(3项)12.?南京大胜关长江大桥13.?沪蓉西高速公路支井河特大桥14.?柳州双拥大桥三、?铁道工程(1项)15.?京沪高速铁路四、?隧道工程(3项)16.?秦岭终南山公路隧道17.?青岛胶州湾海底隧道18.?上海上中路隧道五、?公路工程(2项)19.?广州绕城公路东段(含珠江黄埔大桥)20.?沿江高速公路芜湖至安庆段六、?水运工程(1项)21.?上海港外高桥港区六期工程七、?公共交通工程(2项)22.?北京地铁大兴线23.?北京地铁十号线国贸站八、?市政工程(1项)24.?香港市区截流蓄洪工程九、?燃气工程(1项)25.?重庆市主城区天然气系统改扩建工程头塘储配站十、?住宅小区工程(2项)26.?旧广州水泥厂社区改造项目(岭南新苑、财富天地广场)27.?武汉百瑞景中央生活区(一、二期工程)十一、国防工程(1项)28.?海军1112工程消磁站工程?????第十三届詹天佑大奖获奖工程(38项)1?北京国际会都APEC项目核心岛工程?2?北京金雁饭店重建工程?3?深圳京基100大厦?4?2014青岛世界园艺博览会场馆工程?5?凤凰国际传媒中心?6?大连国际会议中心?7?鄂尔多斯机场改扩建工程新航站楼工程?8?北京谷泉会议中心客房楼及附属设施工程?9?甘肃会展中心建筑群?10?重庆国汇中心?11?北京汽车产业研发基地用房工程?12?厦门北站?13?澳门大学横琴岛新校区?14?武汉天兴洲公铁两用长江大桥正桥工程? 15?舟山大陆连岛工程西堠门大桥?16?同三国道横潦泾大桥改造工程?17?沪蓉西高速公路四渡河特大桥?18?南京长江隧道?19?天津市滨海新区中大道海河隧道?20?湖南省常德至吉首高速公路?21?广东省河口至平台(粤桂界)高速公路? 22?贵州北盘江董箐水电站工程?23?唐山港曹妃甸港区煤炭码头工程?24?深圳港盐田港区集装箱码头扩建工程? 25?深圳地铁5号线?26?北京地铁9号线?27?南京地铁十号线穿越长江盾构隧道工程? 28?北京轨道交通亦庄线?29?无锡市综合交通枢纽项目?30?北京市长安街改造工程?31?上海青草沙水源地原水工程?32?北京市天然气利用系统工程?33?美国纽约亚历山大汉密尔顿大桥及附属高架匝道桥改扩建项目?34?汉班托塔港发展项目一期工程?35?上海市配套商品房闵行区君莲基地C2地块?36?天津历史风貌街区保护与利用?37?绿地清猗园0407地块?38?多功能结冰风洞???。

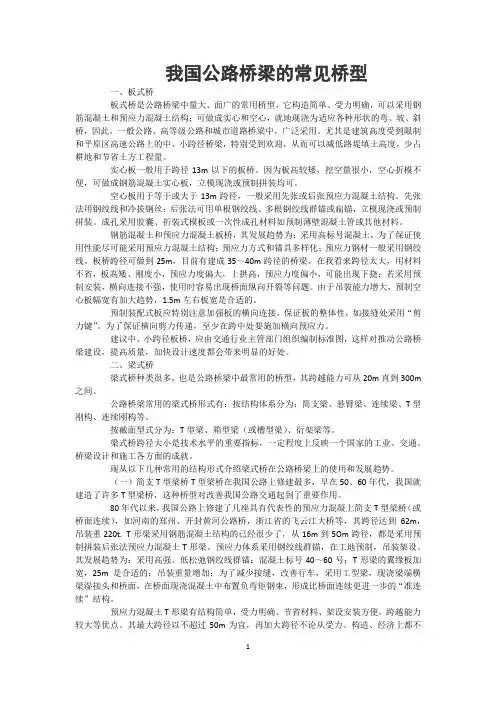

我国公路桥梁的常见桥型一、板式桥板式桥是公路桥梁中量大、面广的常用桥型,它构造简单、受力明确,可以采用钢筋混凝土和预应力混凝土结构;可做成实心和空心,就地现浇为适应各种形状的弯、坡、斜桥,因此,一般公路、高等级公路和城市道路桥梁中,广泛采用。
尤其是建筑高度受到限制和平原区高速公路上的中、小跨径桥梁,特别受到欢迎,从而可以减低路堤填土高度,少占耕地和节省土方工程量。
实心板一般用于跨径13m以下的板桥。
因为板高较矮,挖空量很小,空心折模不便,可做成钢筋混凝土实心板,立模现浇或预制拼装均可。
空心板用于等于或大于13m跨径,一般采用先张或后张预应力混凝土结构。
先张法用钢绞线和冷拔钢丝;后张法可用单根钢绞线、多根钢绞线群锚或扁锚,立模现浇或预制拼装。
成孔采用胶囊、折装式模板或一次性成孔材料如预制薄壁混凝土管或其他材料。
钢筋混凝土和预应力混凝土板桥,其发展趋势为:采用高标号混凝土,为了保证使用性能尽可能采用预应力混凝土结构;预应力方式和锚具多样化;预应力钢材一般采用钢绞线。
板桥跨径可做到25m,目前有建成35~40m跨径的桥梁。
在我看来跨径太大,用材料不省,板高矮、刚度小,预应力度偏大,上拱高,预应力度偏小,可能出现下挠;若采用预制安装,横向连接不强,使用时容易出现桥面纵向开裂等问题。
由于吊装能力增大,预制空心板幅宽有加大趋势,1.5m左右板宽是合适的。
预制装配式板应特别注意加强板的横向连接,保证板的整体性,如接缝处采用“剪力键”。
为了保证横向剪力传递,至少在跨中处要施加横向预应力。
建议中、小跨径板桥,应由交通行业主管部门组织编制标准图,这样对推动公路桥梁建设,提高质量,加快设计速度都会带来明显的好处。
二、梁式桥梁式桥种类很多,也是公路桥梁中最常用的桥型,其跨越能力可从20m直到300m 之间。
公路桥梁常用的梁式桥形式有:按结构体系分为:简支梁、悬臂梁、连续梁、T型刚构、连续刚构等。
按截面型式分为:T型梁、箱型梁(或槽型梁)、衍架梁等。

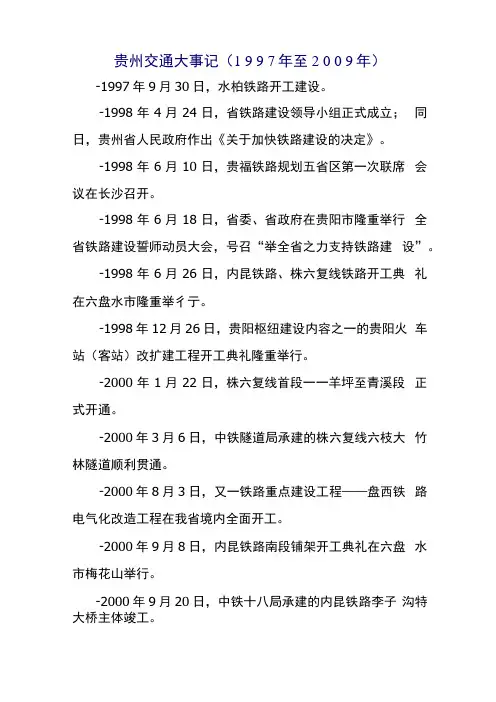

贵州交通大事记(1 9 9 7年至2 0 0 9年)-1997年9月30日,水柏铁路开工建设。
-1998年4月24日,省铁路建设领导小组正式成立;同日,贵州省人民政府作出《关于加快铁路建设的决定》。
-1998年6月10日,贵福铁路规划五省区第一次联席会议在长沙召开。
-1998年6月18日,省委、省政府在贵阳市隆重举行全省铁路建设誓师动员大会,号召“举全省之力支持铁路建设”。
-1998年6月26日,内昆铁路、株六复线铁路开工典礼在六盘水市隆重举彳亍。
-1998年12月26日,贵阳枢纽建设内容之一的贵阳火车站(客站)改扩建工程开工典礼隆重举行。
-2000年1月22日,株六复线首段一一羊坪至青溪段正式开通。
-2000年3月6日,中铁隧道局承建的株六复线六枝大竹林隧道顺利贯通。
-2000年8月3日,又一铁路重点建设工程——盘西铁路电气化改造工程在我省境内全面开工。
-2000年9月8日,内昆铁路南段铺架开工典礼在六盘水市梅花山举行。
-2000年9月20日,中铁十八局承建的内昆铁路李子沟特大桥主体竣工。
-2000年9月26日株六复线(贵昆段)高峰站改造工程顺利完成,成为贵昆段第一个改造成功并投入运营的车站。
-2000年10月21日,株六复线贵昆首段一一新平坝至三眼桥三站两区间顺利开通。
-2000年12月16日,渝怀铁路全线开工动员大会在重庆市隆重举彳亍。
-2000年12月30日,贵阳火车站客站竣工和株六复线161公里开通典礼同时举行。
-2001年3月22日,内昆铁路南段铺架至威宁火车北站庆祝大会在威宁自治县举行。
-2001年7月7日,渝怀铁路贵州段建设动员大会暨铜仁火车站开工典礼在铜仁举行。
-2001年11月10日,株六复线贵州段全线开通。
-2007年5月1日,遵义开行了直达上海的L111次旅客列车;同年5月15日,遵义至北京L20次列车开行。
-2008年10月13日,贵广铁路开工动员大会在广西壮族自治区桂林市灵川县贵广铁路甘棠江特大桥桥址举行。

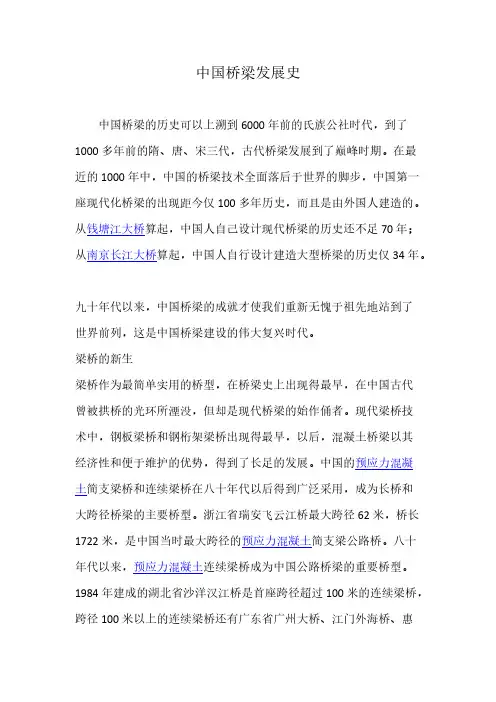

中国桥梁发展史中国桥梁的历史可以上溯到6000年前的氏族公社时代,到了1000多年前的隋、唐、宋三代,古代桥梁发展到了巅峰时期。
在最近的1000年中,中国的桥梁技术全面落后于世界的脚步,中国第一座现代化桥梁的出现距今仅100多年历史,而且是由外国人建造的。
从钱塘江大桥算起,中国人自己设计现代桥梁的历史还不足70年;从南京长江大桥算起,中国人自行设计建造大型桥梁的历史仅34年。
九十年代以来,中国桥梁的成就才使我们重新无愧于祖先地站到了世界前列,这是中国桥梁建设的伟大复兴时代。
梁桥的新生梁桥作为最简单实用的桥型,在桥梁史上出现得最早,在中国古代曾被拱桥的光环所湮没,但却是现代桥梁的始作俑者。
现代梁桥技术中,钢板梁桥和钢桁架梁桥出现得最早,以后,混凝土桥梁以其经济性和便于维护的优势,得到了长足的发展。
中国的预应力混凝土简支梁桥和连续梁桥在八十年代以后得到广泛采用,成为长桥和大跨径桥梁的主要桥型。
浙江省瑞安飞云江桥最大跨径62米,桥长1722米,是中国当时最大跨径的预应力混凝土简支梁公路桥。
八十年代以来,预应力混凝土连续梁桥成为中国公路桥梁的重要桥型。
1984年建成的湖北省沙洋汉江桥是首座跨径超过100米的连续梁桥,跨径100米以上的连续梁桥还有广东省广州大桥、江门外海桥、惠州东江桥、湖南省常德沅江桥、贵州省思南乌江桥、天津市永定新河华北桥、湖北省宜城汉江桥、宜昌乐天溪桥、江苏省南京长江第二大桥北汊桥等,其中南京长江第二大桥北汊桥的最大跨径达到165米,外海桥的连续长度达到880米。
作为现代梁桥的分支——连续刚构、斜腿刚构等新桥型在八十年代取得了突破性进展。
1981年中国跨径最大的预应力混凝土斜腿刚构桥——浊漳河桥建成,此桥是邯(郸)长(治)铁路上的一座大型桥梁,位于山西省黎城和潞城交界处,跨越两岸陡峭的浊漳河,主跨达到82米。
1982年底,另一座更大的钢箱型斜腿刚构桥落成。
这就是位于陕西省安康水电站铁路专用线上的安康汉江桥,主跨达176米,是当时世界跨径最大的钢斜腿刚构铁路桥。

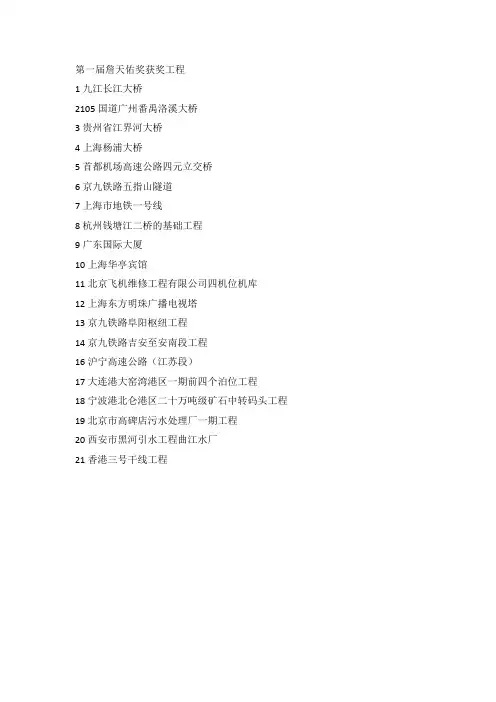

第一届詹天佑奖获奖工程
1九江长江大桥
2105国道广州番禹洛溪大桥
3贵州省江界河大桥
4上海杨浦大桥
5首都机场高速公路四元立交桥
6京九铁路五指山隧道
7上海市地铁一号线
8杭州钱塘江二桥的基础工程
9广东国际大厦
10上海华亭宾馆
11北京飞机维修工程有限公司四机位机库
12上海东方明珠广播电视塔
13京九铁路阜阳枢纽工程
14京九铁路吉安至安南段工程
16沪宁高速公路(江苏段)
17大连港大窑湾港区一期前四个泊位工程
18宁波港北仑港区二十万吨级矿石中转码头工程19北京市高碑店污水处理厂一期工程
20西安市黑河引水工程曲江水厂
21香港三号干线工程。

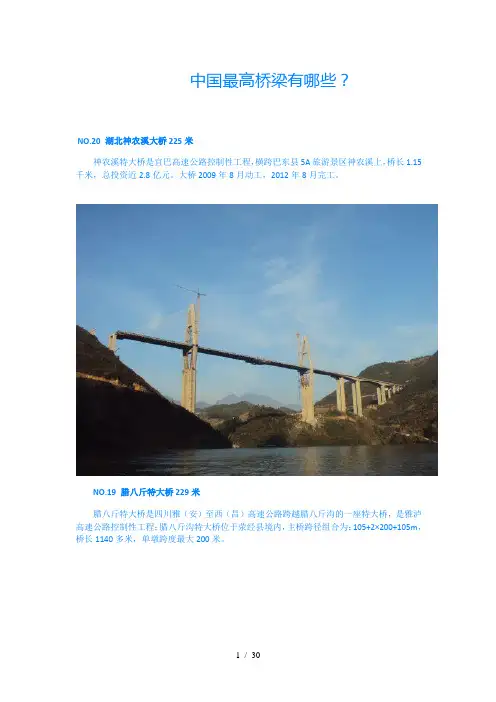

中国最高桥梁有哪些?NO.20 湖北神农溪大桥225米神农溪特大桥是宜巴高速公路控制性工程,横跨巴东县5A旅游景区神农溪上,桥长1.15千米,总投资近2.8亿元。
大桥2009年8月动工,2012年8月完工。
NO.19 腊八斤特大桥229米腊八斤特大桥是四川雅(安)至西(昌)高速公路跨越腊八斤沟的一座特大桥,是雅泸高速公路控制性工程;腊八斤沟特大桥位于荥经县境内,主桥跨径组合为:105+2×200+105m,桥长1140多米,单墩跨度最大200米。
NO.18 重庆芙蓉江特大桥240米No.17 贵州落脚河大桥250米落脚河大桥,位于贵毕高等级公路,于2000年12月建成。
桥长507米,飞架典型的U型谷桥面至河面高差250米,位于贵毕公路第20合同段,为预应力钢筋砼加劲板梁悬索桥,桥长507.96米,主跨278米,桥面至河面高差为250米。
于1999年5月开工,于2000年12月竣工。
NO.16 贵州江界河大桥256米江界河大桥,位于贵州省瓮安县江界河风景区,在瓮安县城以北48公里处的震天洞峡谷中。
NO.15 贵州阿志河特大桥260米阿志河特大桥是镇宁至水城公路的控制性工程。
该桥位于水黄公路第5合同段,为预应力钢筋砼加劲板梁悬索桥,悬索吊桥全长448米,桥宽13米,距水面高度260米。
于2001年7月开工,2003年5月竣工。
非高速公路桥。
No.14重庆武陵山大桥263米武陵山大桥位于重庆市黔江区境内,是包茂高速之渝湘高速公路上的特大桥之一,地处渝湘高速黔江至彭水段(K1787+400至K1830+300),为主跨360米的双塔双索面斜拉桥,桥梁全长832米,桥宽24.5米。
N0.13 重庆沿溪沟大桥280米我渝最高的一座桥。
沿溪沟大桥位于重庆黔江区水田乡农桥村与正阳镇之间,分左右两幅,单幅全长560米,其中主桥长310米,主跨150米,桥面与谷底垂直高度为280米。
于2004年通车。
No.12 贵州水柏铁路北盘江大桥280米贵州水柏铁路北盘江大桥位于六盘水市境内的深山峡谷处,跨越北盘江,是单线铁路钢管拱桥;桥长485m,高达280m,主跨236m;该桥为国内第二大跨度铁路桥梁,钢管拱采用转体法施工,单铰转体重量达10400吨,为当时世界之最。

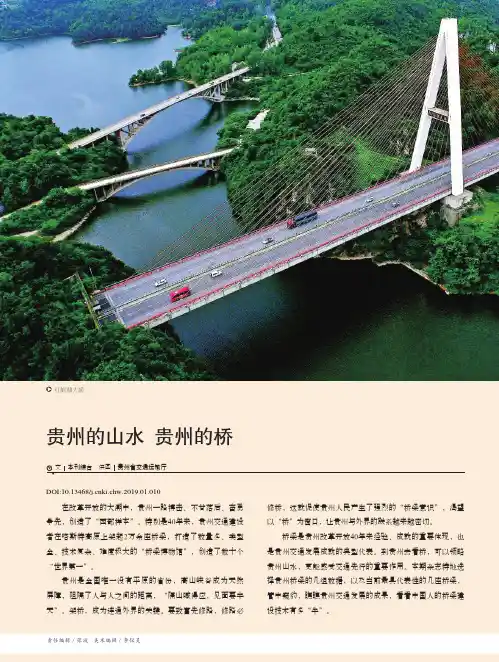

/Special Report特别报道52文 本刊综合 供图 贵州省交通运输厅贵州的山水 贵州的桥在改革开放的大潮中,贵州一路搏击、不甘落后、奋勇争先,创造了“西部样本”。
特别是40年来,贵州交通建设者在喀斯特高原上架起2万余座桥梁,打造了数量多、类型全、技术复杂、难度极大的“桥梁博物馆”,创造了数十个“世界第一”。
贵州是全国唯一没有平原的省份,高山峡谷成为天然屏障,阻隔了人与人之间的距离,“隔山喊得应,见面要半天”。
架桥,成为连通外界的关键。
要致富先修路,修路必修桥,这就促使贵州人民产生了强烈的“桥梁意识”,渴望以“桥”为窗口,让贵州与外界的联系越来越密切。
桥梁是贵州改革开放40年来经验、成就的重要体现,也是贵州交通发展成就的典型代表。
到贵州去看桥,可以领略贵州山水,更能感受交通先行的重要作用。
本期杂志特地选择贵州桥梁的几组数据,以及当前最具代表性的几座桥梁,管中窥豹,瞧瞧贵州交通发展的成果,看看中国人的桥梁建设技术有多“牛”。
红枫湖大桥责任编辑/张波 美术编辑/李仪灵DOI:10.13468/ki.chw.2019.01.01053贵州桥梁在世界高桥中的排名排名桥梁名称高度建成时间所在地1瑞杭高速北盘江第一桥565米2016年中国·贵州2丽江塔库金沙江特大桥512米在建中国·云南3沪渝高速四渡河特大桥496米2009年中国·湖北4普宣高速普立特大桥485米2015年中国·云南5丽蓉高速金安金沙江特大桥461米在建中国·云南6贵黔高速鸭池河大桥434米2016年中国·贵州7贵瓮高速清水河特大桥406米2015年中国·贵州8巴布亚新几内亚的海吉焦峡谷管线桥393米2005年巴布亚新几内亚9墨西哥巴特阿鲁大桥390米2013年墨西哥10息黔高速六广河特大桥375米2017年中国·贵州备注:统计时间截至2018年12月;表中“高度”指桥面离谷底的垂直距离。
第一届詹天佑大奖获奖工程九江长江大桥贵州省江界河大桥上海杨浦大桥京九铁路五指山隧道上海市地铁一号线工程广东国际大厦上海华亭宾馆京九铁路阜阳枢纽工程京津塘高速公路工程沪宁高速公路江苏段香港三号干线工程西安市黑河引水工程曲江水厂首都机场高速公路四元立交桥杭州钱塘江二桥的基础工程北京飞机维修工程有限公司四机位机库上海东方明珠广播电视塔京九铁路吉安至定南段工程大连港大窑湾港区一期前四个泊位工程宁波港北仑港区二十万吨级矿石中转码头北京市高碑店污水处理厂一期工程105国道广州番禺洛溪大桥第二届詹天佑大奖获奖工程虎门大桥工程南昆铁路清水河大桥万县长江公路大桥工程上海市南北高架道路工程北京地铁天安门东站至西站工程上海市金茂大厦香港国际机场北京国际金融大厦上海体育场工程重庆大都会广场工程广深铁路准高速双线电气化工程八达岭高速公路(二期)交通部公路交通试验场澳门机场人工岛场道工程长春至吉林高速公路天津港东突堤码头及堆场工程上海港外高桥港区二期工程北京第九水厂二、三期工程上海市合流污水治理一期工程第三届詹天佑大奖获奖工程北京植物园大型展览温室北京东方广场工程河南南阳鸭河口电厂储煤库工程上海科技馆北京中国银行总部大厦江阴长江公路大桥芜湖长江大桥南京长江第二大桥香港红磡绕道与公主道连接路西康铁路秦岭I线隧道广渝高速公路华蓥山隧道国道227线大坂山隧道京沈高速公路绥中至沈阳段北京市四环路工程朔黄铁路神池至西柏坡段综合工程大连中远6万吨级船坞工程广州新沙港区一期工程6~10#泊位北京市酒仙桥污水处理厂(一期工程)新疆渭干河克孜尔水库工程辽宁省观音阁水库工程湖州市东白鱼潭小区佛山市丽日豪庭小区第四届詹天佑大奖获奖工程上海中银大厦山西永济鹳雀楼工程武汉体育中心体育场广州岭南花园住宅小区天津蓝水假期住宅小区(一期)贵州水柏铁路北盘江大桥宜昌夷陵长江大桥武汉军山长江公路大桥川藏公路二郎山隧道工程广州地铁二号线越秀公园至三元里段工程宁波常洪隧道工程连云港至徐州高速公路上海大众试车场工程京珠国道湘(潭)耒(阳)高速公路西安绕城高速公路哈尔滨至大连铁路电气化改造工程长江口深水航道治理一期工程烟台港三期工程上海市污水治理二期工程第五届詹天佑大奖获奖工程广州白云国际机场广州国际会议展览中心天津博物馆香港国际金融中心二期深圳福建兴业银行大厦天津泰达足球场南宁国际会议展览中心上海卢浦大桥岳阳洞庭湖大桥湖北宜昌长江公路大桥内昆铁路花土坡特大桥上海大连路越江隧道内昆铁路曾家坪1号隧道重庆轻轨较新线临江门车站湖南临湘至长沙高速公路上海国际赛车场工程四川川主寺至九寨沟口公路改建工程青岛港前湾港区三期前四个泊位工程京杭运河济宁至徐州续建工程济宁至台儿庄段东深供水改造工程上海爱建园住宅小区天津万科水晶城住宅小区一期 注:上海市石洞口城市污水处理厂工程系第五届中国土木工程詹天佑奖获奖工程,因故列入今年颁奖项目。
历届中国土木工程詹天佑奖入选工程名单第一届詹天佑大奖获奖工程(21项)1. 九江长江大桥2. 贵州省江界河大桥3. 上海杨浦大桥4. 京九铁路五指山隧道5. 上海市地铁一号线工程6. 广东国际大厦7. 上海华亭宾馆8. 京九铁路阜阳枢纽工程9. 京津塘高速公路工程10. 沪宁高速公路江苏段11. 香港三号干线工程12. 西安市黑河引水工程曲江水厂13. 首都机场高速公路四元立交桥14. 杭州钱塘江二桥的基础工程15. 北京飞机维修工程有限公司四机位机库16. 上海东方明珠广播电视塔17. 京九铁路吉安至定南段工程18. 大连港大窑湾港区一期前四个泊位工程19. 宁波港北仑港区二十万吨级矿石中转码头20. 北京市高碑店污水处理厂一期工程21. 105国道广州番禺洛溪大桥第二届詹天佑大奖获奖工程(19项)1. 虎门大桥工程2. 南昆铁路清水河大桥3. 万县长江公路大桥工程4. 上海市南北高架道路工程5. 北京地铁天安门东站至西站工程6. 上海市金茂大厦7. 香港国际机场8. 北京国际金融大厦9. 上海体育场工程10. 重庆大都会广场工程11. 广深铁路准高速双线电气化工程12. 八达岭高速公路(二期)13. 交通部公路交通试验场14. 澳门机场人工岛场道工程15. 长春至吉林高速公路16. 天津港东突堤码头及堆场工程17. 上海港外高桥港区二期工程18. 北京第九水厂二、三期工程19. 上海市合流污水治理一期工程第三届詹天佑大奖获奖工程(22项)1. 北京植物园大型展览温室2. 北京东方广场工程3. 河南南阳鸭河口电厂储煤库工程4. 上海科技馆5. 北京中国银行总部大厦6. 江阴长江公路大桥7. 芜湖长江大桥8. 南京长江第二大桥9. 香港红磡绕道与公主道连接路10. 西康铁路秦岭I线隧道11. 广渝高速公路华蓥山隧道12. 国道227线大坂山隧道13. 京沈高速公路绥中至沈阳段14. 北京市四环路工程15. 朔黄铁路神池至西柏坡段综合工程16. 大连中远6万吨级船坞工程17. 广州新沙港区一期工程6~10#泊位18. 北京市酒仙桥污水处理厂(一期工程)19. 新疆渭干河克孜尔水库工程20. 辽宁省观音阁水库工程21. 湖州市东白鱼潭小区22. 佛山市丽日豪庭小区第四届詹天佑大奖获奖工程(19项)1. 上海中银大厦2. 山西永济鹳雀楼工程3. 武汉体育中心体育场4. 广州岭南花园住宅小区5. 天津蓝水假期住宅小区(一期)6. 贵州水柏铁路北盘江大桥7. 宜昌夷陵长江大桥8. 武汉军山长江公路大桥9. 川藏公路二郎山隧道工程10. 广州地铁二号线越秀公园至三元里段工程11. 宁波常洪隧道工程12. 连云港至徐州高速公路13. 上海大众试车场工程14. 京珠国道湘(潭)耒(阳)高速公路15. 西安绕城高速公路16. 哈尔滨至大连铁路电气化改造工程17. 长江口深水航道治理一期工程18. 烟台港三期工程19. 上海市污水治理二期工程第五届詹天佑大奖获奖工程(22项)1. 广州白云国际机场2. 广州国际会议展览中心3. 天津博物馆4. 香港国际金融中心二期5. 深圳福建兴业银行大厦6. 天津泰达足球场7. 南宁国际会议展览中心8. 上海卢浦大桥9. 岳阳洞庭湖大桥10. 湖北宜昌长江公路大桥11. 内昆铁路花土坡特大桥12. 上海大连路越江隧道13. 内昆铁路曾家坪1号隧道14. 重庆轻轨较新线临江门车站15. 湖南临湘至长沙高速公路16. 上海国际赛车场工程17. 四川川主寺至九寨沟口公路改建工程18. 青岛港前湾港区三期前四个泊位工程19. 京杭运河济宁至徐州续建工程济宁至台儿庄段20. 东深供水改造工程21. 上海爱建园住宅小区22. 天津万科水晶城住宅小区一期第六届詹天佑大奖获奖工程(28项)1. 首都博物馆新馆2. 上海明天广场3. 广东电信广场4. 北京天文馆新馆5. 哈尔滨国际会展体育中心主馆6. 广东省中医院新门诊住院综合大楼7. 重庆袁家岗体育中心体育场8. 贵州纳雍电厂(4×300MW)新建工程9. 中共中央组织部办公楼10. 香港竹篙湾迪士尼基建工程(一、二期)11. 江苏润扬长江公路大桥12. 杭州市复兴大桥(钱江四桥)13. 广州丫髻沙大桥主桥14. 上海市沪闵路高架道路二期工程15. 广东省西部沿海高速公路崖门大桥16. 山东省胶州至新沂新建铁路工程17. 山西新原高速公路雁门关隧道18. 西安至南京铁路东秦岭隧道19. 南京地铁南北线一期鼓楼至玄武门区间隧道工程20. 沪瑞国道主干线宜兴至溧水高速公路21. 北京市五环路22. 四川二滩水电站23. 大连港大窑湾港区一期后六个泊位工程24. 三峡双线五级船闸25. 上海太浦河泵站26. 广州万科四季花城住宅小区(一、二期)27. 武汉绿景苑住宅小区28. 上海市石洞口城市污水处理厂工程第七届詹天佑大奖获奖工程(29项)1. 上海旗忠森林体育城网球中心2. 郑州国际会展中心工程3. 深圳罗湖地铁枢纽工程4. 四川启明星铝业公司电解铝工程5. 江苏南通体育会展中心体育场6. 北京启明星辰大厦7. 中国美术学院校园整体改造工程8. 广州大学城建设项目9. 重庆大学主教学楼10. 北京中山公园音乐堂改扩建工程11. 广东省档案馆新馆12. 南京长江第三大桥13. 厦门海沧大桥14. 青藏铁路拉萨河大桥15. 青藏铁路风火山隧道16. 北京地铁八通线工程17. 朔黄铁路肃宁至黄骅港段增建二线工程18. 深圳地铁一期国贸至老街区间隧道及桩基托换工程19. 上海中环线北虹路地道工程20. 南京九华山隧道21. 沈阳至大连高速公路改扩建工程22. 江苏沿江高速公路常州至太仓段工程23. 湖北省襄樊至十堰高速公路工程24. 山西省祁县至临汾高速公路25. 淮河入海水道近期工程26. 深圳港盐田港区三期工程27. 大连港矿石专用码头工程28. 上海苏堤春晓名苑住宅小区29. 天津五一阳光皓日园住宅小区第八届詹天佑大奖获奖工程(40项)1. 首都机场3号航站楼2. 国家体育场(鸟巢)3. 国家游泳中心(水立方)4. 国家体育馆5. 北京奥林匹克公园国家会议中心击剑馆6. 北京奥林匹克篮球馆7. 北京工业大学体育馆8. 北京奥林匹克射击馆9. 北京奥林匹克老山自行车馆10. 北京奥林匹克顺义水上公园11. 北京奥林匹克公园B区奥运村12. 国家大剧院13. 中国东方电气集团公司出海口基地建设项目14. 沈阳奥林匹克体育中心五里河体育场15. 北京中关村金融中心16. 天津泰达市民文化广场17. 浙江电力生产调度大楼18. 广州白云国际会议中心19. 广州新光大桥20. 渝怀铁路长寿长江大桥21. 上海共和新路高架道路工程22. 青藏铁路格尔木至拉萨段轨道工程23. 大秦铁路2亿吨扩能工程24. 烟大铁路轮渡工程25. 浙赣铁路电气化提速改造工程26. 渝怀铁路圆梁山隧道27. 北京地铁5号线28. 重庆轻轨较新线较场口至动物园段29. 江苏宿迁至淮安高速公路30. 贵州乌江洪家渡水电站31. 青海黄河公伯峡水电站32. 安徽临淮岗洪水控制工程33. 上海长江口深水航道治理二期工程34. 上海港外高桥港区四、五期工程35. 上海国际航运中心洋山深水港区二期工程36. 广州市兴丰生活垃圾卫生填埋场37. 安徽合肥天然气利用工程38. 广东中山万科城市风景花园住宅小区(一、二、三期)39. 安徽马鞍山西湖花园住宅小区40. 四川九寨黄龙机场第九届詹天佑大奖获奖工程(30项)1. 北京电视中心2. 北京飞机维修工程有限公司A380机库工程3. 北京新保利大厦4. 中国电影博物馆5. 青岛国际帆船中心6. 天津奥林匹克中心体育场7. 广州维多利广场8. 武汉体育中心体育馆9. 河南艺术中心10. 国家工商行政管理总局行政学院11. 胶济铁路青岛客站改造工程12. 上海铁路南站13. 重庆长江大桥复线桥14. 北京丰北路(三环路~四环路)改扩建工程15. 重庆菜园坝长江大桥16. 北京至天津城际轨道交通工程(北京南站改扩建工程)17. 合肥至南京铁路含襄滁河大桥18. 遂渝铁路无砟轨道综合试验段19. 成都北编组站工程20. 渝湛国道主干线高桥(粤桂界)至遂溪高速公路21. 苏州绕城高速公路(西南段)22. 黄河小浪底水利枢纽23. 湖北清江水布垭水电站24. 上海港罗泾港(二期)25. 京杭运河常州市区段改线工程26. 深圳市天然气利用工程27. 深圳笔架山水厂改扩建工程28. 常州快速公交一号线29. 苏州天辰花园住宅小区30. 天津华明示范小城镇•绿色家园住宅小区第十届詹天佑大奖获奖工程(34项)1. 上海环球金融中心2. 上海世博会中国馆工程3. 上海世博会世博轴及地下综合体工程4. 上海世博会主题馆5. 上海世博会世博中心6. 上海世博会世博文化中心7. 上海光源(SSRF)国家重大科学工程8. 广东科学中心9. 北京银泰中心10. 国家图书馆二期暨国家数字图书馆工程11. 济南奥林匹克体育中心12. 陕西法门寺合十舍利塔工程13. 武汉琴台大剧院14. 重庆科技馆15. 呼和浩特白塔机场新建航站楼工程16. 武昌火车站改扩建工程17. 东海大桥18. 苏通长江公路大桥19. 重庆朝天门长江大桥20. 武汉北编组站21. 合肥至武汉铁路22. 武汉长江隧道23. 云南思茅至小勐养高速公路24. 南京至淮安高速公路25. 新疆乌鲁瓦提水利枢纽工程26. 贵州乌江索风营水电站27. 沂河刘家道口节制闸工程28. 天津港北防波堤延伸工程29. 青岛港原油码头三期工程30. 广州港南沙港二期工程31. 北京小红门污水处理厂32. 上海白龙港污水处理厂升级改造及扩建工程33. 北京奥林匹克公园中心区市政配套工程34. 珠海格力广场住宅小区一期A区第十届詹天佑大奖获奖工程(28项)1. 中国国际贸易中心三期工程(A阶段)2. 中国科学技术馆新馆3. 广州亚运城4. 亚运之舟——珠江新城海心沙地下空间及公园工程5. 广州天河体育中心综合改造及扩建工程6. 南沙体育馆7. 重庆大剧院8. 武汉至广州高速铁路武汉站9. 万科中心10. 广州萝岗会议中心(凯云楼)11. 青藏铁路那曲物流中心12. 东方电气(广州)重型机器联合厂房13. 河南广播电视发射塔14. 杭州湾跨海大桥15. 佛山东平大桥16. 襄渝铁路新大巴山隧道17. 国道317线鹧鸪山隧道18. 武汉至广州高速铁路浏阳河隧道19. 香港青沙公路(含昂船洲大桥)20. 安徽铜陵至黄山高速公路21. 江苏南京至常州高速公路22. 广州抽水蓄能电站23. 广东飞来峡水利枢纽24. 秦皇岛港煤五期工程25. 宁波港北仑港区四期集装箱码头工程26. 上海500kV静安(世博)输变电工程27. 山西沁水新奥燃气有限公司煤层气液化工程28. 嘉兴文星花园住宅小区(汇龙苑、长中苑)第十一届詹天佑大奖获奖工程(32项)一、建筑工程(12项)1. 天津环球金融中心2. 香港环球贸易广场3. 深圳第二十六届世界大学生运动会场馆工程4. 京沪高速铁路天津西站站房工程5. 深圳北站综合交通枢纽工程6. 贵阳奥林匹克体育中心主体育场7. 新疆克拉玛依独山子区文化中心8. 天津港国际邮轮码头(客运大厦)9. 山西体育中心主体育场10. 华能大厦11. 中国石油大厦12. 广州塔二、桥梁工程(3项)13. 武汉阳逻长江公路大桥14. 杭州九堡大桥15. 重庆嘉悦大桥正桥工程三、隧道工程(4项)16. 上海崇明越江通道(长江隧桥)17. 小河至安康高速公路包家山隧道18. 六安至武汉高速公路大别山隧道群19. 锦屏水电枢纽工程锦屏山隧道四、公路工程(3项)20. 云南新街至河口高速公路21. 江西景德镇至婺源(塔岭)高速公路22. 大广高速湖北麻城至浠水段五、水利工程(1项)23. 浙江曹娥江大闸枢纽工程六、水运工程(1项)24. 深圳港大铲湾港区集装箱码头一期工程七、公共交通工程(3项)25. 深圳地铁三号线26. 北京地铁四号线27. 沈阳地铁一号线八、市政工程(1项)28. 深圳布吉污水处理厂九、燃气工程(1项)29. “西气东输”上海天然气主干管网系统工程十、特种工程(1项)30. 山西万家寨引黄入晋工程北干线PCCP输水工程安装Ⅱ标十一、住宅小区工程(2项)31. 北京中信城(大吉危改项目)32. 北京雅世•合金公寓第十二届詹天佑大奖获奖工程(28项)一、建筑工程(11项)1. 昆明新机场2. 广州珠江新城西塔3. 天津文化中心4. 中国国家博物馆改扩建工程5. 南京南站站房工程6. 深圳湾体育中心7. 合肥京东方第六代薄膜晶体管液晶显示器件厂房项目8. 成都双流国际机场T2航站楼9. 金融街•重庆金融中心10. 海南国际会展中心11. 广州国际体育演艺中心(NBA多功能篮球馆)二、桥梁工程(3项)12. 南京大胜关长江大桥13. 沪蓉西高速公路支井河特大桥14. 柳州双拥大桥三、铁道工程(1项)15. 京沪高速铁路四、隧道工程(3项)16. 秦岭终南山公路隧道17. 青岛胶州湾海底隧道18. 上海上中路隧道五、公路工程(2项)19. 广州绕城公路东段(含珠江黄埔大桥)20. 沿江高速公路芜湖至安庆段六、水运工程(1项)21. 上海港外高桥港区六期工程七、公共交通工程(2项)22. 北京地铁大兴线23. 北京地铁十号线国贸站八、市政工程(1项)24. 香港市区截流蓄洪工程九、燃气工程(1项)25. 重庆市主城区天然气系统改扩建工程头塘储配站十、住宅小区工程(2项)26. 旧广州水泥厂社区改造项目(岭南新苑、财富天地广场)27. 武汉百瑞景中央生活区(一、二期工程)十一、国防工程(1项)28. 海军1112工程消磁站工程第十三届詹天佑大奖获奖工程(38项)1 北京国际会都APEC项目核心岛工程2 北京金雁饭店重建工程3 深圳京基100大厦4 2014青岛世界园艺博览会场馆工程5 凤凰国际传媒中心6 大连国际会议中心7 鄂尔多斯机场改扩建工程新航站楼工程8 北京谷泉会议中心客房楼及附属设施工程9 甘肃会展中心建筑群10 重庆国汇中心11 北京汽车产业研发基地用房工程12 厦门北站13 澳门大学横琴岛新校区14 武汉天兴洲公铁两用长江大桥正桥工程15 舟山大陆连岛工程西堠门大桥16 同三国道横潦泾大桥改造工程17 沪蓉西高速公路四渡河特大桥18 南京长江隧道19 天津市滨海新区中大道海河隧道20 湖南省常德至吉首高速公路21 广东省河口至平台(粤桂界)高速公路22 贵州北盘江董箐水电站工程23 唐山港曹妃甸港区煤炭码头工程24 深圳港盐田港区集装箱码头扩建工程25 深圳地铁5号线26 北京地铁9号线27 南京地铁十号线穿越长江盾构隧道工程28 北京轨道交通亦庄线29 无锡市综合交通枢纽项目30 北京市长安街改造工程31 上海青草沙水源地原水工程32 北京市天然气利用系统工程33 美国纽约亚历山大汉密尔顿大桥及附属高架匝道桥改扩建项目34 汉班托塔港发展项目一期工程35 上海市配套商品房闵行区君莲基地C2地块36 天津历史风貌街区保护与利用37 绿地清猗园0407地块38 多功能结冰风洞。
伍家新:让贵州桥梁问鼎世界刘悦【期刊名称】《《当代贵州》》【年(卷),期】2019(000)030【总页数】2页(P48-49)【作者】刘悦【作者单位】贵州日报当代融媒体【正文语种】中文伍家新见证和参与了贵州桥梁快速发展的黄金时代。
用他的话来说,贵州桥梁建造的发展,是贵州经济社会快速发展的“助推器”。
翻开放在柜子里的老照片,当初修路修桥的日子仿佛还在眼前。
今年83岁的伍家新老人,时常翻看记录了当初工作画面的照片。
作为贵州桥梁工程公司原党委书记,他见证了贵州桥梁快速发展的黄金时代。
用他的话来说,贵州桥梁建造的发展,是贵州这几年经济快速发展的“助推器”。
从石拱桥到混凝土桥上世纪50年代,新中国刚刚成立没多久,山高谷深的贵州交通十分不便,粮食输运、人车出行都受到了极大的影响。
修桥、修路,成为了当时贵州人的迫切希望。
1955年从贵州工业学校土木工程专业毕业后,伍家新进入桥梁公司工作,这一干就是40多年。
“工作后,我参与过一些公路的建设,当时资金很困难,交通不便,严重影响了贵州经济发展,而当时的财力,贵州只能修建一些宽度仅6.5米的简易公路。
”伍家新说,“以前修路、修桥都很原始,全靠人力肩挑背驮。
”千山有路桥万座,要让贵州的山水之间能够连通,一座座桥梁必不可缺。
1959年,贵州省桥梁工程大队成立,伍家新开始参与贵州桥梁建设。
“上世纪60年代,基于取材方便,技术含量稍小的原因,我们在贵阳市花溪区修建了松柏山石拱桥等一批石拱桥。
”伍家新回忆道,到了60年代末70年代初,贵州一批桥梁人外出学习到了双曲拱桥建法,并在建造息烽乌江桥时,得到了实践。
伍家新说:“江界河大桥修建过程中,当地的老百姓、老红军经常来看,他们说当年的梦想实现了。
”图为伍家新向记者展示当年强渡乌江的老红军陈靖赠与江界河大桥工程指挥部的书法作品。
(贵州日报当代融媒体记者刘悦 / 摄)“在建造乌江桥之前,贵州没有建过跨径超过50米的拱桥。
”伍家新说,花了3年建成的息烽乌江大桥跨径70米,大大缩短河流两岸来往时间。
贵州省江界河大桥
一、工程概况
江界河大桥位于贵州省瓮安县境内,跨越乌江。
主孔桥型为贵州省首创的预应力混凝土桁式组合拱,边孔为桁式刚构,孔跨
布置为20十25十30十330十30十20米,全长461米。主孔跨径330米,居
世界混凝土桁式桥梁之首。桥宽13.40米,桥高263米。l995年6月竣工通车。
全桥圬工10800立方米,平均每平方米桥面1.83立方米(其中:上部构造
1.18立方米),使用钢材1279吨,平均每平方米桥面216.8公斤(其中:上部
构造177.3公斤)。
本桥跨径特大,并采用新桥型、新工艺、造型雄伟、受力合理、施工简便、
省工省料,堪称"当代中国拱桥精粹,世界桁桥建设丰碑"。
二、新技术应用与科技创新
(一)设计创新
本桥采用贵州省首创的桁式组合拱桥新桥型,在结构设计方面有下列创新:
1.在桁式结构的关键部位--节点设计中,大胆采用了空心节点,减轻了吊
重和自重,这在国内外桁式桥梁中是没有先例的。
2.进行了上弦断点位置、各杆件截面面积、刚度比、边孔桥型的优化设计。
3.采用了多点、分散的群锚及竖直桩锚与水平墙锚相结合的锚碇体系。
4.采用了高强钢筋轧丝锚和高强钢丝镦头锚、弗式锚两种预应力体系,并
解决了两种体系的综合运用问题。
(二)先进施工技术
本桥主孔采用桁架伸臂法悬拼架设,吊装工具为1200KN钢人字桅杆吊机,
施工设备少,操作简便、安全稳妥,在施工工艺上有下列突破和创新:
1.构件分段和悬拼程序新颖独特,有创造性。
2.吊装质量达120吨,在超大、超长、超重构件的翻身、出肋、就位等的
操作工艺上有创新。
3.采用了临时扣挂、临时支撑、临时张拉等多种临时悬挂、稳定构件的工
艺。
4.摸索出了柔索悬挂高程控制的方法,使工程控制达到了很高的精度。
5.对人字桅杆吊机进行了改进,使之功能更完善,并能整体纵、横向移动。
(三)工程总体水平评价
1.桥型为贵州省首创,国外未见过此种桥型的报道。
2.主孔跨径330米,为世界混凝土桁式桥梁之首。桥高加米,是世界最高
的桥梁之一。
3.采用通用的衡量拱桥技术难度的指标进行评价,本桥下弦高跨比为1/
122.2,居世界第一;下弦宽跨比为1/28.5,列世界第四3大胆度为1980,
列世界第三。综合技术难度,列世界前茅。而且是在非常险峻的地形条件下修建,
有一定的风险性,其设计、施工技术达到了国际先进水平。
4.本桥的经济指标,与国内外相同跨径的其它桥梁相比,是很省的;主孔
悬拼仅用两付钢人字桅杆吊机进行吊装,施工设施用钢仅104吨(其中:吊机54
吨,缆索50吨),与其它施工方法相比,也是最少的,经济效益极为显著。
(四)获奖情况
1.1996年获贵州省优秀工程设计一等奖;省科技进步一等奖。
2.1997年获国家级科技进步二等奖;交通部优质工程一等奖。
三、主要获奖单位
1.贵州省交通厅大跨度桁式组合拱桥研究课题组
2.贵州省江界河大桥工程指挥部
3.贵州省桥梁工程总公司
4.贵州省交通科学研究所
5.贵州省黔衍土木工程公司
