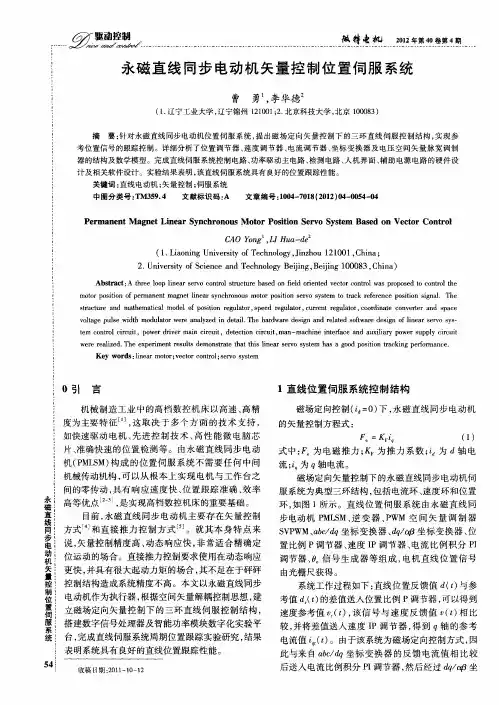

永磁同步电机伺服控制系统

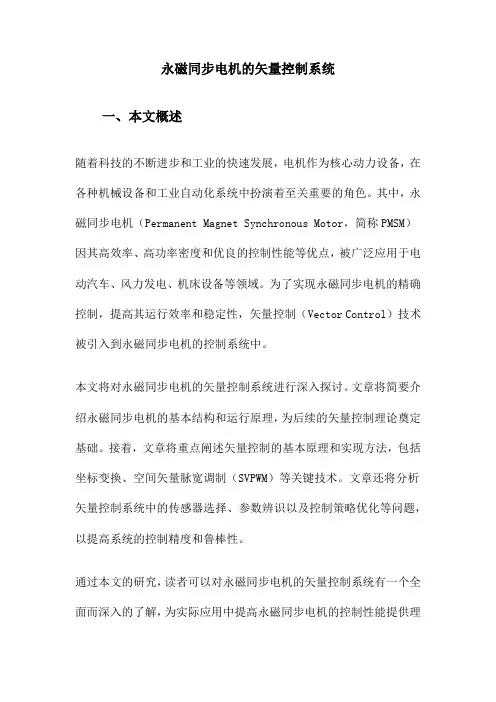

永磁同步电机的矢量控制系统一、本文概述随着科技的不断进步和工业的快速发展，电机作为核心动力设备，在各种机械设备和工业自动化系统中扮演着至关重要的角色。

其中，永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）因其高效率、高功率密度和优良的控制性能等优点，被广泛应用于电动汽车、风力发电、机床设备等领域。

为了实现永磁同步电机的精确控制，提高其运行效率和稳定性，矢量控制（Vector Control）技术被引入到永磁同步电机的控制系统中。

本文将对永磁同步电机的矢量控制系统进行深入探讨。

文章将简要介绍永磁同步电机的基本结构和运行原理，为后续的矢量控制理论奠定基础。

接着，文章将重点阐述矢量控制的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。

文章还将分析矢量控制系统中的传感器选择、参数辨识以及控制策略优化等问题，以提高系统的控制精度和鲁棒性。

通过本文的研究，读者可以对永磁同步电机的矢量控制系统有一个全面而深入的了解，为实际应用中提高永磁同步电机的控制性能提供理论支持和指导。

本文还将探讨未来永磁同步电机矢量控制系统的发展趋势和挑战，为相关领域的研究者和工程师提供有价值的参考信息。

二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高效、高性能的电机类型，其工作原理基于电磁感应和磁场相互作用。

PMSM的核心组成部分包括定子、转子和永磁体。

定子通常由三相绕组构成，负责产生旋转磁场；转子则装有永磁体，这些永磁体在定子产生的旋转磁场作用下，产生转矩从而驱动电机旋转。

PMSM的工作原理可以简要概括为：当定子三相绕组通入三相交流电时，会在定子内部形成旋转磁场。

由于转子上的永磁体具有固定的磁极，它们在旋转磁场的作用下会受到力矩的作用，从而使转子跟随定子磁场的旋转而旋转。

通过控制定子电流的相位和幅值，可以精确控制旋转磁场的转速和转向，从而实现对PMSM的精确控制。

永磁同步电动机调速控制系统的设计一、引言永磁同步电动机是一种应用广泛的电机类型，它具有结构简单、功率密度大、效率高等优点，在电动车、工业生产、航空航天等领域都有重要的应用。

在实际应用中，永磁同步电动机的调速控制系统起着至关重要的作用，它决定了电机的性能表现和能效。

本文将介绍永磁同步电动机调速控制系统的设计，包括控制系统的整体架构、控制策略的选择以及具体的调速控制算法，希望能为相关领域的工程师和研究人员提供一些参考和借鉴。

二、永磁同步电动机调速控制系统架构永磁同步电动机调速控制系统通常包括控制器、传感器、功率电子器件和电机本身等几个主要部分。

在这些部分中，控制器是关键的一部分，它负责实时监测电机的运行状态，并根据需要调整电机的转速和扭矩输出。

控制器通常由微处理器或者数字信号处理器（DSP）构成，它接收来自传感器的定位信号和电流反馈信号，并根据预先设定的控制策略计算出控制电机所需的电流和电压指令。

在完成计算后，控制器再通过功率电子器件将计算得到的控制指令输出到电机绕组上，从而实现电机的调速控制。

传感器是控制系统的输入端，它主要用于监测电机的转子位置和转速，以及电机绕组的电流。

这些信息对于控制系统来说非常重要，控制器需要根据这些信息来实现精确的电机控制。

常用的传感器包括霍尔传感器和编码器等。

功率电子器件主要包括功率放大器、电力整流器和逆变器等，它们负责将控制器输出的电流和电压指令转换成适合电机输入的电压和电流信号。

在功率电子器件中，逆变器通常是最关键的一部分，它负责将直流电源转换成交流电源，并根据控制器的指令控制电机的转速和扭矩输出。

电机本身是控制系统的执行端，它根据控制器输出的电流和电压信号来实现预期的运动。

在设计永磁同步电动机调速控制系统时，需要充分考虑电机的特性和参数，以便选择合适的控制策略和参数调节。

永磁同步电动机的调速控制系统主要有矢量控制、直接转矩控制和场定向控制等几种主要的控制策略。

下面将针对这几种控制策略进行简要介绍和比较。

永磁同步伺服电机（PMSM）的基本结构和控制单元驱动器原理导语：永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。

随着现代电机技术、现代电力电子技术、微电子技术、永磁材料技术、交流可调速技术及控制技术等支撑技术的快速发展，使得永磁交流伺服技术有着长足的发展。

永磁交流伺服系统的性能日渐提高，价格趋于合理，使得永磁交流伺服系统取代直流伺服系统尤其是在高精度、高性能要求的伺服驱动领域成了现代电伺服驱动系统的一个发展趋势。

永磁交流伺服系统具有以下等优点：电动机无电刷和换向器，工作可靠，维护和保养简单；定子绕组散热快；惯量小，易提高系统的快速性；适应于高速大力矩工作状态；相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。

永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。

现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。

伺服驱动器有两部分组成：驱动器硬件和控制算法。

控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。

交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。

其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。

永磁同步电机驱动控制系统的设计与实现近年来，电动汽车成为了汽车市场的新宠。

而永磁同步电机则成为了电动汽车中最为优秀的一种电机类型。

永磁同步电机具有高效率、高功率密度、高转速、低噪音、抗干扰等优点，成为电动汽车中主流的驱动电机类型。

本文将重点介绍永磁同步电机驱动控制系统的设计与实现。

1. 永磁同步电机的原理与分类永磁同步电机是一种同步电机，其工作原理与感应电机类似，但与感应电机相比，永磁同步电机具有更高的效率和更高的功率密度。

永磁同步电机根据转子结构和磁场分布方式的不同，可以分为内转子型和外转子型两种类型。

2. 永磁同步电机驱动系统的组成永磁同步电机的驱动系统由电机驱动器、转子位置传感器、控制器和电源组成。

其中，电机驱动器是永磁同步电机的重要部分，它将电源的直流电转换为交流电，以驱动永磁同步电机运转。

转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息，控制器则根据转子位置和速度信息，计算出电机所需的转矩和电流，并将其输出给电机驱动器控制永磁同步电机的转速和转矩。

电源则为整个系统提供供电，保证系统正常运作。

3. 永磁同步电机驱动控制系统的设计（1）电机驱动器的设计电机驱动器是永磁同步电机驱动控制系统中的核心部分。

常见的电机驱动器包括直接式和间接式两种类型。

其中，直接式电机驱动器具有结构简单、效率高、体积小等优点，被越来越多的厂商所采用。

在永磁同步电机驱动控制系统的设计中，直接式电机驱动器可选择使用三相桥式变流器或NPC(Neutral Point Clamped)逆变器。

三相桥式变流器结构简单，控制方便，是目前应用最为广泛的一种电机驱动器类型；NPC逆变器则由于其更高的效率和更低的谐波含量，被越来越多的厂商所倾向。

（2）转子位置传感器的设计转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息。

常用的转子位置传感器包括霍尔传感器、编码器、绝对值编码器等。

其中，霍尔传感器具有体积小、价格低廉、安装方便等优点，但由于其精度较低，一般应用于电动自行车等简单的应用场合；编码器具有较高的精度和稳定性，广泛应用于电动汽车等高端应用场合。

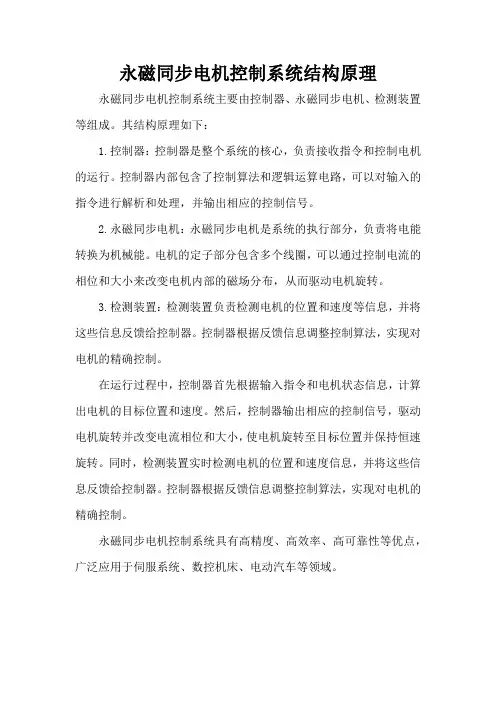

永磁同步电机控制系统结构原理
永磁同步电机控制系统由以下几个主要部分组成：
1.传感器：用于测量电机的运行参数，如转速、电流、电压等。

常用的传感器
包括转速传感器、电流传感器、电压传感器等。

2.控制器：根据传感器测量的数据，计算出电机的控制信号。

控制器的类型有
很多，常用的控制器包括矢量控制器、直接转矩控制器等。

3.执行器：将控制器的控制信号转换为电机能够接受的形式。

常用的执行器包
括逆变器、电机等。

永磁同步电机控制系统的结构原理如下：
●传感器测量电机的运行参数。

●控制器根据传感器测量的数据，计算出电机的控制信号。

●执行器将控制器的控制信号转换为电机能够接受的形式。

●电机根据执行器输出的控制信号进行运行。

永磁同步电机控制系统可以实现电机的速度、转矩、位置等参数的控制。

控制系统的性能将直接影响电机的运行性能和效率。

永磁同步电机控制系统的控制策略有很多，常用的控制策略包括：
●矢量控制：将电机的转子坐标系转换为定子坐标系，并在定子坐标系下进行
控制。

矢量控制具有良好的控制性能，可以实现电机的快速、精准控制。

●直接转矩控制：直接对电机的转矩进行控制。

直接转矩控制具有较高的控制
速度，可以实现电机的快速响应。

永磁同步电动机调速控制系统的设计引言一、控制系统结构设计1.速度控制回路速度控制回路中一般采用PID控制器进行控制。

PID控制器由比例、积分和微分三个控制参数组成。

根据实际的反馈信号和设定的目标转速进行比较，PID控制器输出控制信号，调节电机的输入电压，从而实现对电机转速的精确控制。

2.电流控制回路电流控制回路中一般采用电流矢量控制算法进行控制。

电流矢量控制是一种通过控制电机的相电流矢量方向和大小，实现对电机转矩的精确控制的方法。

在永磁同步电动机中，通常通过调节电机的电压和频率来控制电流。

二、电机参数辨识与模型建立在控制系统设计前，需要对永磁同步电动机的参数进行辨识。

参数辨识是通过对电机的测试实验数据进行分析和处理，得到电机的相关参数，如电感、电阻、转矩常数等。

通过辨识得到的电机参数，可以建立电机的数学模型，用于控制系统设计和仿真分析。

1.参数辨识方法参数辨识可以使用多种方法，如静态法、动态法和频率扫描法等。

静态法是通过给电机施加不同的电压和载荷，测量相应的电流和转矩，根据测量数据拟合得到电机的参数。

动态法是通过给电机施加特定的电压和频率，测量相应的响应数据，利用系统辨识的方法得到电机的参数。

频率扫描法是通过改变电机的频率，测量相应的电流和转矩，根据传递函数的理论计算得到电机的参数。

2.永磁同步电动机模型建立三、控制策略设计对于永磁同步电动机的调速控制系统，可以采用多种控制策略，如传统的PI控制、模糊控制和模型预测控制等。

1.PI控制PI控制是最常用的控制策略之一，通过调节比例和积分系数来实现对电机转速的控制。

PI控制简单可靠，但对于电机模型的误差和扰动比较敏感。

2.模糊控制模糊控制是一种基于经验和模糊推理的智能控制方法，通过建立模糊规则和模糊推理机制，实现对电机的转速控制。

模糊控制能够在不确定性和非线性环境中实现较好的控制效果。

3.模型预测控制模型预测控制是一种基于模型预测和优化求解的控制方法，通过建立电机的预测模型，并进行优化求解，实现对电机的转速控制。

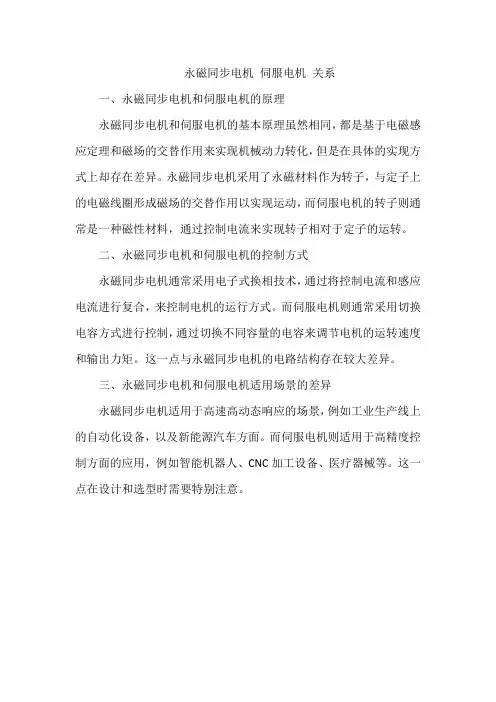

永磁同步电机伺服电机关系
一、永磁同步电机和伺服电机的原理
永磁同步电机和伺服电机的基本原理虽然相同，都是基于电磁感应定理和磁场的交替作用来实现机械动力转化，但是在具体的实现方式上却存在差异。

永磁同步电机采用了永磁材料作为转子，与定子上的电磁线圈形成磁场的交替作用以实现运动，而伺服电机的转子则通常是一种磁性材料，通过控制电流来实现转子相对于定子的运转。

二、永磁同步电机和伺服电机的控制方式
永磁同步电机通常采用电子式换相技术，通过将控制电流和感应电流进行复合，来控制电机的运行方式。

而伺服电机则通常采用切换电容方式进行控制，通过切换不同容量的电容来调节电机的运转速度和输出力矩。

这一点与永磁同步电机的电路结构存在较大差异。

三、永磁同步电机和伺服电机适用场景的差异
永磁同步电机适用于高速高动态响应的场景，例如工业生产线上的自动化设备，以及新能源汽车方面。

而伺服电机则适用于高精度控制方面的应用，例如智能机器人、CNC加工设备、医疗器械等。

这一点在设计和选型时需要特别注意。

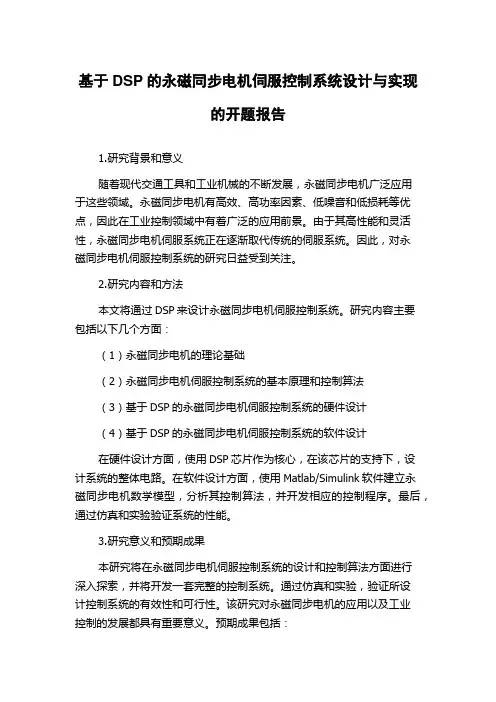

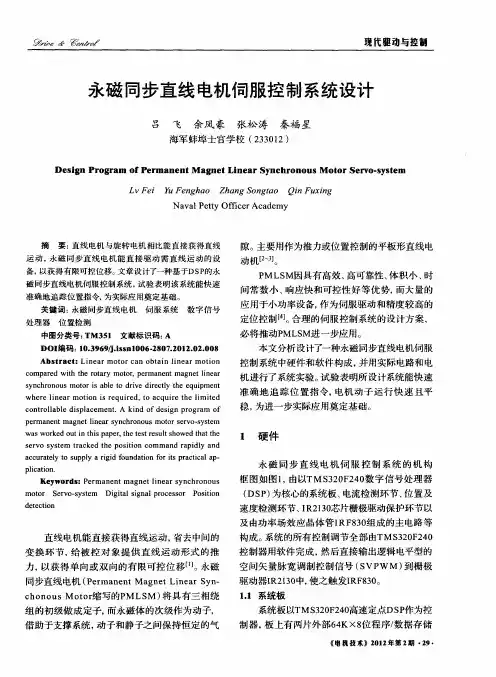

基于DSP的永磁同步电机伺服控制系统设计与实现
