电工实训教案.doc

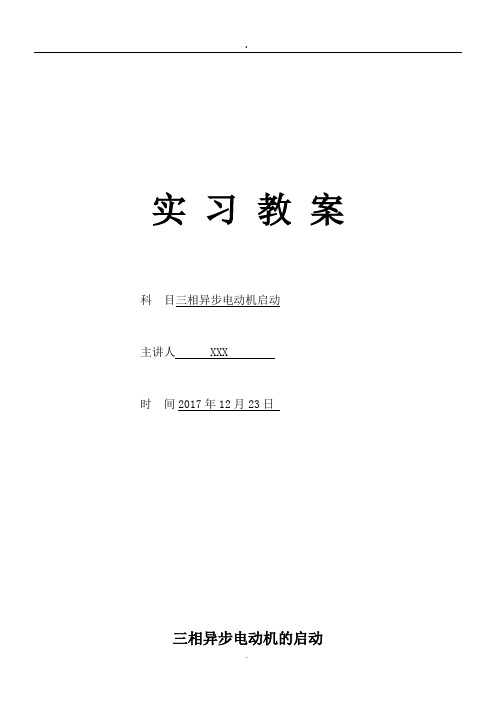

实习教案科目三相异步电动机启动主讲人 XXX时间2017年12月23日三相异步电动机的启动实训一三相异步电动机的启动一、 实训目的1、明确电动机启动的种类。

2、了解基本降压启动控制电路原理。

3、掌握几种降压启动控制线路机构和原理。

二、实训器件三、实训电路图Y —△降压启动控制线路图 四、实训步骤及要求1、熟悉电气原理图，分析三相异步电动机Y —△降压启动控制线路的控制关系。

L1L2L3FU1 FU2QS2、找到相应的交流接触器、时间继电器等元器件，并检查元器件是否完好。

3、固定电器元件。

要求: 1、电动机必须安放平稳其金属外壳与按钮盒的金属部分须可靠接地；2、用Y-△降压启动控制的电动机，必须有6个出线端且定子绕组在△接法时的额定电压等于电源线电压。

3、接线时要保证电动机△形接法的正确性，即接触器KM3主触头闭合时，应保证定子绕组的U1与W2、V1与U2、W1与V2相连接。

4、接触器KM1的进线必须从三相定子绕组的末端引入，若误将其首端引入，则在KM1吸合时，会产生三相电源短路事故。

5、控制板外部配线，必须按要求一律装在导线通道内，使导线有适当的机械保护，以防止液体、铁屑和灰尘的侵入。

在训练时可适当降低标准，但必须以能确保安全为条件，如采用多芯橡皮线或塑料护套软线。

6、通电校验前，要再检查一下熔体规格及时间继电器、热继电器的各整定值是否符合要求。

7、通电校验时，必须有指导教师在现场监护，学生应根据电路的控制要求独立进行校验，若出现故障也应自行排除。

8、安装训练应在规定定额时间内完成，同时要做到安全操作和文明生产。

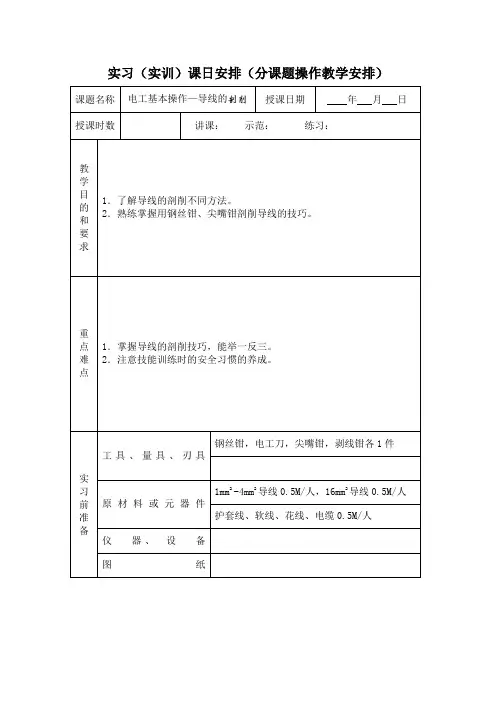

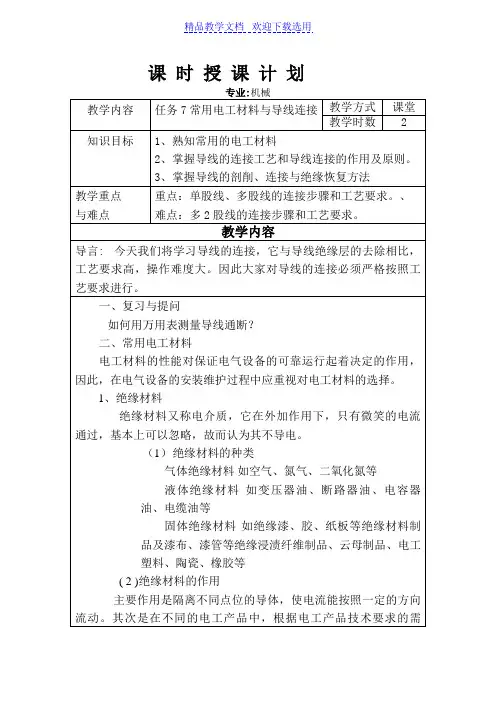

实习（实训）课日安排（分课题操作教学安排）课题一电工基本操作分课题1 导线的剖削复习提问1．钢丝钳有几部分组成？作用如何？2．电工刀的作用？一、入门指导导线线头的加工，是电工的一种最基本的操作工艺，许多电气事故的根本原因，往往是由于导线线头加工不良而引起。

因此作为一名电工，此项基本功比较重要。

1．塑料硬线绝缘层剖削（1）电工刀剖削适用于规格较大的塑料线。

方法如下：1）用电工刀以45°角斜切入塑料绝缘层。

2）刀面以较小锐角25°左右向前缓缓推进，不得损伤芯线。

3）剖削长度视所需而定，在所需切断之处，将塑料层翻下齐根切除。

（2）钢丝钳剖削：适用于芯线截面4mm2及以下塑料线。

方法如下：1）用刀口在所需长度处轻切绝缘层，不可切到芯线。

2）右手握住钳头用力向外除去绝缘层，左手握紧导线反向用力，配合右手动作。

2．塑料软线绝缘层剖削（1）用剥线钳或钢丝钳、尖嘴钳剥削，不能用电工刀。

（2）剥线钳只可剥2.5平方毫米以下导线。

（3）剖削方法同上。

3．塑料护套线绝缘层剖削（1）在所需剖削长度处用电工刀刀尖对准芯线缝隙划开护套层。

（2）将护套层扳向后，切除之。

（3）距护套层10mm处，用电工刀剖削绝缘层，方法同上。

4.羊眼圈的做法（1）用尖嘴钳弯羊眼圈（2）羊眼圈要圆，导线平分羊眼圈5．注意（1）用电工刀剖削时应刀口向外，剖削护套线时注意芯线的绝缘层必须长出护套层断口处10mm处，以免短路。

（2）用电工刀或钢丝钳剖削时，不得损伤芯线并防止伤手。

（3）削口要平整，不能伤及芯线。

二、示范操作1．找一段塑料硬线，演示一下用电工刀剖削其绝缘层的正确方法，然后再用钢丝钳（剥线钳先不用）作一下剥削演示。

2．待学生练习基本熟练之后，再示范用两把钳子剖除导线绝缘层的方法。

3．待上述方法已被学生牢固掌握之后，演示用剥线钳的正确方法。

4．注意操作时的安全。

三、巡回与个别指导1．开始练习阶段，一定要督促学生用电工刀、钢丝钳来剥削导线绝缘层，不允许用其它方法。

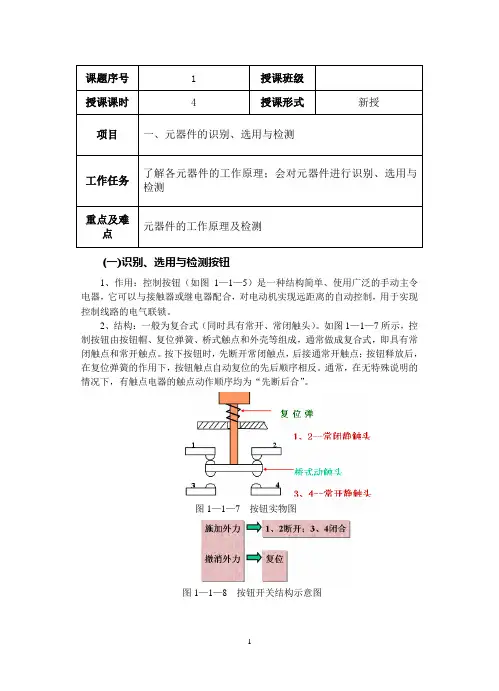

1、作用：控制按钮（如图1—1—5）是一种结构简单、使用广泛的手动主令电器，它可以与接触器或继电器配合，对电动机实现远距离的自动控制，用于实现控制线路的电气联锁。

2、结构：一般为复合式（同时具有常开、常闭触头）。

如图1—1—7所示，控制按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，通常做成复合式，即具有常闭触点和常开触点。

按下按钮时，先断开常闭触点，后接通常开触点；按钮释放后，在复位弹簧的作用下，按钮触点自动复位的先后顺序相反。

通常，在无特殊说明的情况下，有触点电器的触点动作顺序均为“先断后合”。

图1—1—7 按钮实物图图1—1—8 按钮开关结构示意图4、类型：根据使用要求、安装形式、操作方式不同，按钮的种类很多。

根据触点结构不同，按钮可分为停止按钮(常闭按钮)、启动按钮(常开按钮)及复合按钮(常闭、常开组合为一组按钮)，它们的结构与符号，如表1—1—1所示。

表1—1—1 按钮的结构与符号选用按钮时，主要考虑：(1)根据使用场合选择控制按钮的种类；(2)根据用途选择合适的形式；(3)根据控制回路的需要确定按钮数；(4)按工作状态指示和工作情况要求选择按钮和指示灯的颜色，通常红帽按钮用与控制停止，绿帽按钮用与控制起动。

5、检测：观察并配合万用表检测区分按钮中的常闭触点的接线柱。

万用表置于电阻档，当测的某两接线柱之间阻值接近与零，这两接线柱内接常闭触点。

另两接线柱阻值应为无穷大，内接常开。

按下按钮再观察，会发现闭触点接线柱间阻值无穷大，常开接线柱间阻值接近与零。

思考一下按钮没按到底，会有什么现象？（二）识别、选用与检测熔断器1、作用：熔断器是一种简单而有效的保护电器。

在使用时，熔断器串接在被保护的电路中，作为电路及用电设备的短路和严重过载保护，主要作用作短路保护。

2、结构及工作原理：熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）两部分组成。

熔体由易熔金属材料铅、锡、锌、银、铜及其合金制成，通常做成丝状或片状。

实训课师生安全工作要求实训教学教师（辅助）每日任务课程指导方案电流。

通过上面人体反应表格可以看出1、通过人体的电流越大，致命危险就越大。

、脚到脚的路径（对人伤害最轻）脚到脚的电流路径，是三种触电方式中危险性最小的。

但电流通过腰椎，可能会因痉挛而摔倒在地，导致电流通过全身或者从高处坠落，造成二次伤害。

三、跨步电压产生的原因避免跨步电压伤害的方法应当用单脚（或双脚并拢）跳出危险区六、课后总结、要求、作业。

、不遵守规章制度及操作规程是发生事故的重要原因，所以必须加强遵规守纪的重要课程指导方案（首页）°角倾斜切入塑料绝缘层°角左右，用力向线端推削，不可切入芯线，削去上面一层塑料（2）塑料软线绝缘层的剖削塑料软线绝缘层的去除不能用电工刀剖削，而应用剥线钳或钢四、示范操作：1、示范如何用工具剖削导线绝缘层的方法。

2、示范如何进行导线一字、T字连接。

3、示范用绝缘带进行导线绝缘层的恢复。

五、安全要求：1、劳保穿戴必须齐全。

2、钳夹导线皮防止飞溅伤人。

3、运刀方向、角度要对，不得对人。

4、联保互保小组的作用。

四、实际操作：1、大钳子夹断铁丝、导线训练。

2、尖钳剥削导线绝缘层训练。

3、电工刀剥削绝缘层训练。

4、导线连接训练。

5、导线绝缘层恢复训练。

六、巡回指导：1、握钳正确的手法。

2、电工刀运刀的技巧、方向。

七、点评内容：1、操作训练完成的质量情况。

2、操作训练中暴露出的不足之处。

3、今后需要努力提升的地方。

八、课后总结：1、课堂安全纪律的遵守情况，个人安全意识的建立程度。

2、应知知识对应会技能的指导情况。

3、加强课后应会知识的学习。

4、本堂课学习风气，个人精神面貌的点评。

5、其他内容。

课程指导方案（首页）实验现象及结论用万用表按接线图连接后，分别记下两个电阻读数，若（1）一次电阻较大（大于几百千欧），一次电阻较小（几百欧、几千欧），说明二极管正常。

（2）阻值小的，与黑笔相接的为二极管的正极。

电工技能与实训教案最新版本第一章：引言1.1简述电工技能与实训的重要性和目的1.2教学目标通过电工技能与实训的学习，使学生能够掌握基本的电工知识和技能，能够正确、安全地操作电工工具和设备，具备解决常见电工问题的能力。

第二章：基础知识讲解2.1电工安全知识2.1.1电流的概念和单位2.1.2安全工作的基本原则2.1.3电击事故的预防和应急处理措施2.2电气设备的基本知识2.2.1电器元件的分类和特点2.2.2电路图的绘制和读取2.2.3使用多功能测量仪进行电路测试2.3电气安装和维修知识2.3.1电线的选用和安装2.3.2灯具和开关的安装和维修2.3.3插座和插头的安装和维修第三章：实训内容3.1电工工具和设备的使用3.1.1电工工具的分类和使用方法3.1.2电动机的安装和调试技巧3.1.3配电箱的安装和维护方法3.2电路的布线和连接3.2.1家庭电路的布线和连接方法3.2.2三相电路的布线和连接方法3.2.3配电箱的布线和连接方法3.3电气设备的安装和调试3.3.1照明设备的安装和调试方法3.3.2开关设备的安装和调试方法3.3.3电动机的安装和调试方法第四章：实训案例分析4.1实际生活中的电工问题案例分析4.2解决电工问题的具体步骤和方法4.3针对不同情况的解决方案比较和选择第五章：实训实践5.1学生实训实践的时间和场所安排5.2实训实践内容的具体安排和步骤5.3实训实践中的常见问题及其解决方法第六章：实训评估6.1实训实践的评估方法和标准6.2实训评估结果的分析和反馈6.3学生对实训效果的自我评估和总结第七章：教学资源7.1实训所需的教学设备和工具7.2电工资料和参考书籍7.3网络资源和实训软件的应用第八章：教学反思和改进8.1教学实施过程中的困难和问题8.2教师对教学方法和内容的反思和改进8.3学生对教学质量的反馈和建议结语电工技能与实训教案旨在培养学生的实际操作能力和解决电工问题的能力。

电工培训教案[五篇]第一篇：电工培训教案常用低压电器元件介绍一、熔断器 FU1、是电网和用电设备的安全保护电器之一，其主体是用低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。

它是作为保护电器，在电路中具有结构简单，价格低廉，使用方便等优点应用极为广泛。

1）熔断器的结构它是由熔体和绝缘底座组成。

熔体为丝状或片状。

熔体材料通常有两种：一种由铅锡合金和锌低熔点金属制成，因为不易灭弧多用于小电流的电路;另一种由银铜等较高熔的金属制成易于灭弧,多用于大电流的电路.正常工作时,流过熔体的电流小于或等于它的额定电流。

当流过熔体电流等于额定电流的1.3~2倍时熔体缓慢熔断。

当等于额定电流的确良8~10倍时熔体迅速熔断。

2）种类插入式 RC1；螺旋式 RL1；填料封闭管式 RTO；快速熔断器 RS等。

这里主要介绍RC1；RL1。

3）熔断器的选择熔断器的额定电压和电流应不小于线路的额定电压和所装熔体的额定电流。

型式根据线路要求和安装条件而定。

对单台电机：熔体额定电流大于等于负载额定电流的1.5~2.5倍。

对多台电机：熔体额定电流大于等于最大负载额定电流加其余负载之和。

二、刀开关（闸刀开关）QS 它是一种结构最简单且应用最广泛的一捉电器。

刀开关的种类很多，按刀的极数可分为单极、双极、三极。

按灭弧装置情况可分为带灭弧罩和不带灭弧罩等。

这里只介绍开启式负荷开关。

1）基本结构它由刀开关和熔断器组合而成。

瓷底板上装有进线座、静触点、熔丝、出线痤、刀片式动触点。

上面还罩有两块胶盖。

2）刀开关的选择对于普通负载可根据额定电流来选择，而对于电机、开关额定电流的三倍左右。

3）安装和使用时应注意下列事项（１）电源进线应接在静点一边的进线端用电设备应接在动触点一边的出线端。

（２）安装时刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸三、转换开关（组合开关）QS 与刀开关不同之处是转换开关用动触片代替闸刀。

操作手柄在平行于安装面的平面内左右转动，且结构更紧凑体积较小可作～50HZ、380V—220V以下的电源引入开关。

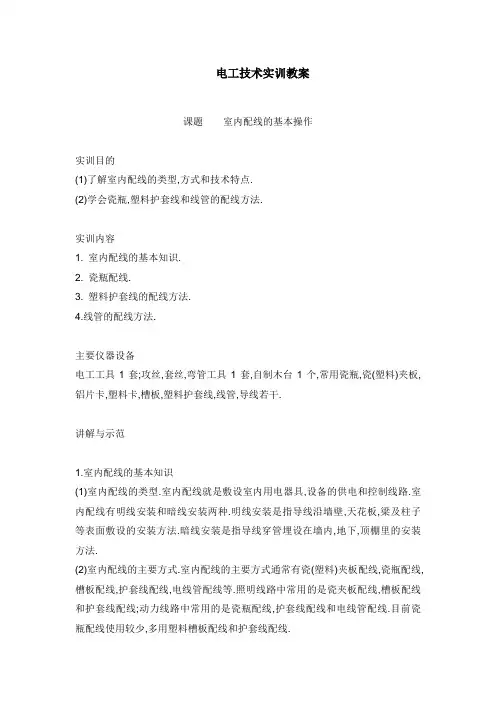

电工技术实训教案课题室内配线的基本操作实训目的(1)了解室内配线的类型,方式和技术特点.(2)学会瓷瓶,塑料护套线和线管的配线方法.实训内容1. 室内配线的基本知识.2. 瓷瓶配线.3. 塑料护套线的配线方法.4.线管的配线方法.主要仪器设备电工工具1套;攻丝,套丝,弯管工具1套,自制木台1个,常用瓷瓶,瓷(塑料)夹板,铝片卡,塑料卡,槽板,塑料护套线,线管,导线若干.讲解与示范1.室内配线的基本知识(1)室内配线的类型.室内配线就是敷设室内用电器具,设备的供电和控制线路.室内配线有明线安装和暗线安装两种.明线安装是指导线沿墙壁,天花板,梁及柱子等表面敷设的安装方法.暗线安装是指导线穿管埋设在墙内,地下,顶棚里的安装方法.(2)室内配线的主要方式.室内配线的主要方式通常有瓷(塑料)夹板配线,瓷瓶配线,槽板配线,护套线配线,电线管配线等.照明线路中常用的是瓷夹板配线,槽板配线和护套线配线;动力线路中常用的是瓷瓶配线,护套线配线和电线管配线.目前瓷瓶配线使用较少,多用塑料槽板配线和护套线配线.(3)室内配线的技术要求.室内配线不仅要使电能传送安全可靠,而且要使线路布置正规,合理,整齐,安装牢固,其技术要求如下:①所用导线的额定电压应大于线路的工作电压.导线的绝缘应符合线路的安装方式和敷设环境的条件.导线的截面应满足供电安全电流和机械强度的要求,一般的家用照明线路选用2.5 mm2的铝心绝缘导线或1.5 mm2的铜心绝缘导线为宜.②配线时应尽量避免导线接头.必须有接头时,应采用压接和焊接,并用绝缘胶布将接头缠好.要求导线连接和分支处不应受到机械力的作用,穿在管内的导线不允许有接头,必要时尽可能把接头放在接线盒或灯头盒内.③配线时应水平或垂直敷设.水平敷设时,导线距地面不小于2.5m;垂直敷设时,导线距地面不小于2m.否则,应将导线穿在钢管内加以保护,以防机械损伤.同时所配线路要便于检查和维修.④当导线穿过楼板时,应设钢管加以保护,钢管长度应从离楼板面2m高处至楼板下出口处.导线穿墙要用瓷管保护,瓷管两端的出线口伸出墙面不小于1Omm,这样可以防止导线和墙壁接触,以免墙壁潮湿而产生漏电现象.当导线互相交叉时,为避免碰线,在每根导线上均应套塑料管或其他绝缘管,并将套管固定紧,以防其发生移动.⑤为了确保安全用电,室内电气管线和配电设备与其他管道,设备间的最小距离都有明确规定,详见表2-1.施工时如不能满足表中所列距离,则应采取其他的保护措施.(4)室内配线的主要工序.①按设计图纸确定灯具,插座,开关,配电箱,启动装置等设备的位置.②沿建筑物确定导线敷设的路径,穿越墙壁或楼板时的具体位置.③在土建未涂灰前,在配线所需的各固定点打好孔眼,预埋绕有铁丝的木螺钉,螺栓或木砖.④装设绝缘支持物,线夹或管子.⑤敷设导线.⑥处理导线的连接,分支和封端,并将导线出线接头和设备相连接.2.瓷瓶配线(1)使用场合.瓷瓶有鼓形,蝶形,针形和悬式等多种.由于它机械强度大,绝缘性能好,价格低廉,主要用于电压较高,电量较大,比较潮湿的明线或室外配线场所.如发电厂,变电所用得较多.目前,在楼宇暗线配线中已基本不用瓷瓶配线.(2)瓷瓶配线的步骤与工艺要求.①定位.②画线.③凿眼.④安装木榫或埋设缠有铁丝的木螺钉.⑤埋设保护管.⑥固定瓷瓶.⑦导线的绑扎.(3)瓷瓶配线的注意事项.①在建筑物的侧面或斜面配线时,必须将导线绑扎在瓷瓶的上方.②导线在同一平面有曲折时,瓷瓶必须装设在导线曲折角的内侧.③导线在不同的平面上曲折时,在凸角的两面应装设两个瓷瓶.④导线分支时,必须在分支点处设置瓷瓶,用以支持导线;导线互相交叉,应在靠近建筑物表面的那根导线上套瓷管保护.3.塑料护套线的配线方法(1)使用场合.塑料护套线是一种将双芯或多芯绝缘导线并在一起,外加塑料保护层的双绝缘导线,具有防潮,耐酸,耐腐蚀及安装方便等优点.广泛用于家庭,办公等室内配线中.塑料护套线一般用铝片或塑料线卡作为导线的支持物,直接敷设在建筑物的墙壁表面,有时也可直接敷设在空心楼板中.(2)护套线配线的步骤与工艺要求.①画线定位.a.确定起点和终点位置,用弹线袋画线.b.设定铝片卡的位置,要求铝片卡之间的距离为150～300mm.在距开关,插座,灯具的木台50mm处及导线转弯两边的80mm处,都需设置铝片卡的固定点.②铝片卡或塑料卡的固定.铝片卡或塑料卡的固定应根据具体情况而定.在木质结构,涂灰层的墙上,选择适当的小铁钉或小水泥钉即可将铝片卡或塑料卡钉牢;在混凝土结构上,可用小水泥钉钉牢,也可采用环氧树脂粘接.③敷设导线.为了使护套线敷设得平直,可在直线部分的两端各装一副瓷夹板.敷线时,先把护套线一端固定在瓷夹内,然后拉直并在另一端收紧护套线后固定在另一副瓷夹中,最后把护套线依次夹入铝片卡或塑料卡中.护套线转弯时应成小弧形,不能用力硬扭成直角.4.线管的配线方法(1)使用场合.把绝缘导线穿在管内敷设,称为线管配线.线管配线有耐潮,耐腐,导线不易遭受机械损伤等优点.适用于室内,外照明和动力线路的配线.线管配线有明装式和暗装式两种.明装式表示线管沿墙壁或其他支撑物表面敷设,要求线管横平竖直,整齐美观;暗装式表示线管埋入地下,墙体内或吊顶上,不为人所见,要求线管短,弯头少.(2)线管配线的步骤与工艺要点.①线管的选择.选择线管时,通常根据敷设的场所来选择线管类型;根据穿管导线截面和根数来选择线管的直径.②防锈与涂漆.为防止线管年久生锈,在使用前应将线管进行防锈涂漆.③锯管.根据使用需要,必须将线管按实际需要切断.④钢管的套丝与攻丝.在利用线管布线时,有时需要进行管子与管子,管子与接线盒之间的螺纹连接.为线管加工内螺纹的过程称为攻丝;为线管加工外螺纹的过程称为套丝.⑤弯管.根据线路敷设的需要,在线管改变方向时需将管子弯曲.管子的弯曲角度一般不应小于90°,其弯曲半径可以这样确定:明装管至少应等于管子直径口的6倍;暗装管至少应等于管子的直径的10倍.⑥布管.管子加工好后,就应按预定的线路布管.具体的步骤与工艺如下:a.固定管子.b.管子的连接.c.管子接地.d.装设补偿盒.实训课题常用照明电路的安装实训目的(1)熟悉常用照明灯具,学会电压表,电流表的使用方法.(2)掌握开关,插座的安装方法.(3)熟练掌握日光灯照明电路的安装与检修方法.实训内容1. 照明光源及电气元件.2. 白炽灯照明电路的安装.3. 日光灯照明电路的安装.4. 临时照明电路的安装.主要仪器设备常用灯具,灯座,插座,开关1套;电压表,电流表,万用表,单相电度表各1只;电工工具1套;自制木台1个,导线若干.讲解与示范1.照明光源及电气元件(1)白炽灯.白炽灯为热辐射光源,是靠电流加热灯丝至白炽状态而发光的.白炽灯有普通照明灯泡和低压照明灯泡两种.普通灯泡额定电压一般为220V,功率为10～1000W,灯头有卡口和螺口之分,其中1OOW以上者一般采用瓷质螺纹灯口,用于常规照明.低压灯泡额定电压为6～36V,功率一般不超过1OOW,用于局部照明和携带照明.白炽灯由玻璃泡壳,灯丝,支架,引线,灯头等组成.在非充气式灯泡中,玻璃泡内抽成真空;而在充气式灯泡中,玻璃泡内抽成真空后再充入惰性气体.白炽灯照明电路由负荷,开关,导线及电源组成.安装方式一般为悬吊式,壁式和吸顶式.而悬吊式又分为软线吊灯,链式吊灯和钢管吊灯.白炽灯在额定电压下使用时,其寿命一般为1000h,当电压升高5%时寿命将缩短50%;电压升高l0%时,其发光率提高17%,而寿命缩短到原来的28%.反之,如电压降低20%,其发光率降低37%,但寿命增加一倍.因此,灯泡的供电电压以低于额定值为宜.(2)荧光灯.荧光灯(又称日光灯)靠汞蒸气放电时辐射的紫外线去激发灯管内壁的荧光物质,使之发出可见光.荧光灯由灯管,灯架,镇流器,起辉器(启相线动器)及电容器等组成,接线如图所示. 中性线其工作原理是:当日光灯接通电源后,电源电压经过镇流器,灯丝加在起辉器的两端,引起起辉器辉光放电而导通.此时线路接通,灯丝与镇流器,起辉器串接在电路中,灯丝发热,发射出大量的电子;起辉器停止辉光放电,冷却断开.就在起辉器断开的一瞬间,镇流器线圈因自感现象产生感应电动势,它与电源电压同时加在灯管的两端,使灯管内惰性气体被电离而引起弧光放电.随着灯管内温度升高,液态汞汽化游离,引起汞蒸气弧光放电而发出肉眼看不见的紫外线,紫外线激发灯管内壁的荧光粉后,发出近似日光的灯光.荧光灯具有结构简单,光色好,发光效率高,寿命长,耗电量低等优点,在电气照明中被广泛采用.(3)高压汞灯.高压汞灯分为荧光高压汞灯和自镇流高压汞灯两种.荧光高压汞灯(带外接镇流器)是一种在玻璃泡内表面涂有荧光粉的高压汞蒸气放电灯;而自镇流高压汞灯是利用钨丝绕在石英管的外面做镇流器,并与放电管串联后装入高压汞灯的玻璃泡内,工作时利用它可限制放电管电流,同时发出可见光.高压汞灯发光效率高,亮度大,耐振性较好,广泛用于工厂车间,街道广场,车站码头,建筑工场等场所的一般照明.高压汞灯接线如图所示.高压汞灯在使用时应注意以下几点:①灯泡必须与符合要求的镇流器配套使用.②从启动到稳定工作大约需要4～lOmin.③高压汞灯熄灭后,不能立即再次启动,必须待灯丝冷却,灯泡内汞气压力降低(一般约5～lOmin)后,才允许再次启动.④使用时电压跌落超过5%可能导致高压汞灯熄灭,因此电流电压波动不宜过大.(4)高压钠灯.高压钠灯是利用高压钠蒸气放电,发出金白色光,其辐射光的波长集中在人眼感受较灵敏的范围内.(5)金属卤化物灯.金属卤化物灯是在高压汞灯的基础上,为改善光色而发展起来的一种新型电光源.具有光色好,发光效率高等特点.若在高压汞灯放电管内添加某些金属卤化物,这些金属卤化物在管壁的工作温度下(约700oC～1 000oC)大量蒸发,使金属卤化物不断循环,在电弧放电时提供相应的金属蒸气,就会发出该金属特征光谱线,使这些光线接近于太阳光线,这样就改善了光色.选择不同的金属卤化物,便可得到各种不同光色的金属卤化物灯.(6)氙灯.氙灯是一种弧光放电灯,氙灯启动时需要比工作时高得多的电压,因此,启动时需要采用触发器,电路中接有镇流器,以稳定放电管的工作.氙灯有长弧氙灯和短弧氙灯之分.①长弧氙灯的外壳为圆柱形的石英玻璃管,两端各封接有一个棒状钍钨电极,内部充有高纯度氙气,具有功率大,光色白,亮度高等特点,故有"小太阳"之称,常作为广场,车站,机场照明使用,目前最大功率可达300kW以上.②短弧氙灯的外壳为球状或椭圆状石英管,两端各封接有一个钍钨电极,管内充氙气,具有弧隙短,亮度大而集中的特点,常用于彩色摄影照明和特种仪器光源,功率可达到几十千瓦.(7)碘钨灯.碘钨灯是一种热辐射光源,灯管内充入适量的碘,管壁温度可达250度以上,灯管由耐高温的石英玻璃制成,灯丝沿玻璃管轴向安装,电源引线由两端接出.通电后,在高温作用下,从钨丝蒸发出来的钨分子向管壁扩散,分解的碘分子与钨化合成碘化钨,当碘化钨移动到灯丝附近时,又分解成碘和钨,而钨又被送回到灯丝,使碘又回到温度较低的管壁周围,再与蒸发出来的钨分子化合为碘化钨,这样不断循环,使灯丝得以提高工作温度,发出耀眼的光.碘钨灯的主要特点是:体积小(是同功率普通灯泡的1/100),寿命长(约为同功率普通灯泡的1.5倍),光色好,光效高,使用方便.碘钨灯主要用于工厂,车间,会场和广告灯箱中.碘钨灯在点燃瞬间,启动电流为工作电流的5倍,启动时间约为0.1 S.(8)三基色节能荧光灯.三基色节能荧光灯具有光色柔和,显色性好的特点.其管内壁涂有稀土三基色荧光粉,发光效率可比普通荧光灯提高30%左右,是白炽灯的5～7倍.其工作原理与普通荧光灯相似,可与电感型镇流器配套使用,也可与电子镇流器配套使用.常用外形有直管型,单U型和H型等,H型节能荧光灯为预热式阴极气体放电灯,由两根顶部相通的玻璃管组成,管内壁有稀土三基色荧光粉,三螺旋状灯丝(阴极)和灯头.H型灯与电感式镇流器配套使用时,将启辉器装在灯头塑料外壳内并与灯丝连接好,另两根灯丝引线由灯脚引出.(9)手提低压安全灯.低压照明灯的电源必须由专用照明变压器供电,这种变压器必须是双绕组,不能使用自耦变压器进行降压.安装时,变压器的高,低压侧都应安装熔断器,而低压侧的一端必须要接地(接零).2.白炽灯照明电路的安装室内用白炽灯通常有吸顶式,壁式和悬吊式3种.(1)白炽灯安装的主要步骤与工艺要求.①木台的安装.②挂线盒的安装.③灯座的安装.④开关的安装.⑤插座的安装.插座的种类很多,按安装位置分,有明插座和暗插座;按电源相数分,有单相插座和三相插座;按插孔数分,有两孔插座和三孔插座.目前新型的多用组合插座或接线板更是品种繁多,将两眼与三眼,插座与开关,开关与安全保护等合理地组合在一起,既安全又美观,在家庭和宾馆得到了广泛地应用.(2)白炽灯安装使用注意事项.①相线和零线应严格区分,将零线直接接到灯座上,相线经过开关再接到灯头上.对螺口灯座,相线必须接在螺口灯座中心的接线端上,零线接在螺口的接线端上,千万不能接错,否则就容易发生触电事故.②用双股棉织绝缘软线时,有花色的一根导线接相线,没有花色的导线接零线.③导线与接线螺钉连接时,先将导线的绝缘层剥去合适的长度,再将导线拧紧以免松动,最后环成圆扣.圆扣的方向应与螺钉拧紧的方向一致,否则旋紧螺钉时,圆扣就会松开.④当灯具需接地(或零)时,应采用单独的接地导线(如黄绿双色)接到电网的零干线上,以确保安全.(3)白炽灯电路的常见故障与处理.3.日光灯照明电路的安装(1)日光灯线路的安装方法.接线时,起辉器座上的两个接线桩分线别与两个灯座中的一个接线桩连接.一个灯座中余下的一个接线桩与电源的中性线连接,另一个灯座中余下的接线桩与镇流器的一个线头相连,而镇流器的另一个线头与开关的一个接线桩连接,而开关另一个接线桩与电源的相线连接.镇流器与灯管串联,用于控制灯管电流.起辉器本质是带有时间延迟性的断路器.电容器并联于氖泡两端,由于镇流器是一个电感性负载,而荧光灯的功率因数很低,不利于节约用电.为提高荧光灯的功率因数,可在荧光灯的电源两端并联一只电容器.电路接好后,合上开关,应看到启辉器有辉光闪烁,灯管在3s内正常发光.如果发现灯管不发光,说明电路或灯管有故障,应进行简单的故障分析,其步骤如下:①用测电笔或万用表检查电源电压是否正常.确认电源有电后,闭合开关,转动起辉器,检查起辉器与起辉器座是否接触良好.如果仍无反应,可将起辉器取下,查看起辉器座内弹簧片弹性是否良好,位置是否正确,若不正确可用旋具拔动,使其复位.②用测电笔或万用表检查起辉器座上有无电压,如有电压,则起辉器损坏的可能性很大,可以换一只起辉器重试.③若测量起辉器座上无电压,应检查灯脚与灯座是否接触良好,可用两手分别按住两个灯脚挤压,或用手握住灯管转动一下.若灯管开始闪光,说明灯脚与灯座接触不良,可将灯管取下来,将灯座内弹簧片拨紧,再把灯管装上.若灯管仍不发光,应打开吊盒,用测电笔或万用表检查吊盒上有无电压.若吊盒上无电压,说明线路上有断路,可用试电笔检查吊盒两接线端,如试电笔均发亮,说明吊盒之前的零线断路.(2)安装注意事项.①镇流器,起辉器和荧光灯管的规格应相配套,不同功率不能互相混用,否则会缩短灯管寿命造成启动困难.当选用附加线圈的镇流器时,接线应正确,不能搞错,以免损坏灯管.②使用荧光灯管必须按规定接线,否则将烧坏灯管或使灯管不亮.③接线时应使相线通过开关,经镇流器到灯管.(3)目光灯电路的常见故障及处理方法.4.临时照明电路的安装家庭,办公,建筑工地,外景地等场所有时需要临时照明,电气技术人员应能根据需要快速,合理,安全地安装临时照明电路.安装临时照明电路的工作原理,安装方法,安装步骤与常规的室内照明电路相同.实训课题白炽灯两地控制线路的安装实训目的(1)进一步训练室内照明电路的安装.(2)掌握白炽灯两地控制线路的设计与安装方法.实训内容1. 一只单联开关控制一盏灯.2. 两只双联开关控制一盏灯.3. 两只双联开关和一只三联开关在三个地方控制一盏灯.主要仪器设备自制木台1块;三联开关1只,双联开关2只,单联开关1只,刀开关1只;白炽灯3只;万用表1只;电工工具1套;导线若干.讲解与示范1.用一只单联开关控制一盏灯.开关必须接在相线端.转动开关至"开",电路接通,灯亮;转动开关至"关",电路断开,灯熄灭,灯具不带电.2.用两只双联开关控制一盏灯.用两只双联开关在两个地方控制一盏灯,常用于楼梯和走廊上.在电路中,两个双联开关通过并行的两根导线相连接,不管开关处在什么位置,总有一条线连接于两只开关之间.如果灯现在处于熄灭状态,转动任一个双联开关即可使灯点亮;如果灯现在处于点亮状态>'>电工技能实训理论复习题一,单项选择一个正确的答案,将相应的字母填入题内的括号1 电路的作用是实现能量的传输和转换,信号的( D )和处理.A,连接B,传输C,控制D,传递2 在电源内部由负极指向正极,即从( A ).A,低电位指向高电位B,低电位指向低电位C,高电位指向低电位D,高电位指向高电位3 电位是( D ),随参考点的改变而改变,而电压是绝对量,不随考点的改变而改变. A,衡做B,变量C,绝对量D,相对量4 电阻器反映导体对电流起阻碍作用的大小,简称( B ).A,电动势B,电阻C,电阻率D,功率5 ( C )反映了在不含电源的一段电路中,电流与这段电路两端电压及电阻的关系. A,欧姆定律B,楞次定律C,部分电路欧姆定律D,全欧姆定律6 ( D )的一端连在电路中的一点,另—端也同时连在另一点,使每个电阻两端都承受相同的电压,这种联结方式叫电阻的并联.A,两个相同电阻B,一大一小电阻C,几个相同大小的电阻D,几个电阻7 当线圈中的磁通减小时,感应电流产生的磁通与原磁通方向( C ).A,正比B,反比C,相同D,相反8 相线与相线间的电压称线电压.它们的相位差( C ).A,45度B,90度C,120度D,180度9 变压器具有改变( B )的作用.A,交变电压B,交变电流C,变换阻抗D,以上都是10 导通后二极管两端电压变化很小,锗管约为( C ).A 0.5V B,0.7V C,0.3V D,0.1V11 Y--降压启动的指电动机启动时,把定子绕组联结成Y形,以降低启动电压,限制启动电流.待电动机启动后,再把定子绕组改成( A ),使电动机全压运行.A,形B,Y形C,DD形D,YY12 若被测电流超过测量机构的允许值,就需要在表头上( D )一个称为分流器的低值电阻.A,正接B,反接C,串联D,并联13 各种绝缘材料的机械强度的各种指标总( D )等各种强度指标.A,抗张,抗压,抗弯, B,抗剪,抗撕,抗冲击C,抗张,抗压D,含A,B两项14 用手电钻钻孔时:要带( C )穿绝缘鞋.A,口罩B,帽子C,绝缘手套D,眼镜15 凡工作地点狭窄,工作人员活动困难,周围有大面积接地导体或金属构架,因而存在高度触电危险的环境以及特别的场所,则使用时的安全电压为( B ).A,9V B,12V C,24V D,36V16 电工指示按仪表测量结构和工作原理分,有( C )等.A 直流仪表和电压表B 电流表和交流仪表C 磁电系仪表和电动系仪表D 安装式仪表和可携带式仪表17 电工指示仪表标准等级通常分为七级,它们分别为1.0级,1.5级,2.5级,( D )等.A 3.0级B 3.5级C 4.0级D 5.0级18 直流系统仪表的正确度等级一般不低于1.5级,在缺少1.5级仪表时,可以用2.5级仪表加以调整,使其在正常条件下,误差达到( C )的标准.A 0.1级B 0.5级C 1.5级D 2.5级19 对于有互供设备的变电所,应装设符合互供条件要求的电测仪表.例如,对可能出现两个方向电流的直流电路,应装设有双向标度尺的( B ).A 功率表B 直流电流表C 直流电压表D 功率因数表20 在分析较复杂电气原理图的辅助电路时,要对照( B )进行分析.A,主线路B,控制电路C,辅助电路D,联锁与保护环节21 下列故障原因中( B )会导致直流电动机不能启动.A,电源电压过高B,电刷接触不良C 电刷架位置不对D,励磁回路电阻过大22 直流电动机转速不正常的故障原因主要有( D )等.A,换向器表面有油污B,接线错误C,无励磁电流D,励磁回路电阻过大23 直流电动机因电刷牌号不相符导致电刷下火花过大时,应更换( C )的电刷, A,高于原规格B,低于原规格C,原牌号D,仃意24 直流电动机滚动轴承发热的主要原因有( A )等.A,轴承与轴承室配合过松B,轴承变形细C,电动机受潮D,电刷架位置不对25 明造成直流电动机漏电的主要原因有( A )等.A,电动机绝缘老化B,并励绕组局部短路C,转轴变形D,电枢不平衡26 用试灯检查电枢绕组对地短路故障时,因试验所用为交流电源,从安全考虑应采用( A )电压.A,36V B,110V C,220V D,380V27 用万用表测量测量控制极和阴极之间正向阻值时,一般反向电阻比正向电阻大,正向几十欧姆以下,反向( B )以上.A,几十欧姆以上后B,数百欧姆以上C,数千欧姆以上D,数十千欧姆以上28 在测量额定电压为500V以上的电气设备的绝缘电阻时,应选用额定电压为( C )的兆欧表.A,500V B,1000V C,2500V D,2500V以上29 钳形电流表每次测量只能钳入一根导线,并将导线置于钳口( C ),以提高测量准确性.A,上部B,下部C,中央D,任意位置30 使用PF—32数字式万用表测50mA直流电流时,按下( D )键,选择200mA量程,接通万用表电源开关.A,S1 B,S2 C,S3 D,S731 在对称三相电路中:可采用一只单相功率表测量三相无功功率,其实际三相功率应是测量值乘以( B ).A,2 B,3 C,4 D,532 直流双臂电桥适用于测量( B )的电阻.A,0.1欧姆以下B,1欧姆以下C,10欧姆以下D,100欧姆以下33 在单相桥式全控整流电路中:当控制角a增大时,平均输出电压Ud( B ).A,增大B,下降C,不变D,无明显变化34 三极管放大区的放大条件为( C ).A,发射结正偏,集电结反偏B,发射结反偏或零偏,集电结反偏C,发射结示集电结正值D,发射结和集电结反偏。
