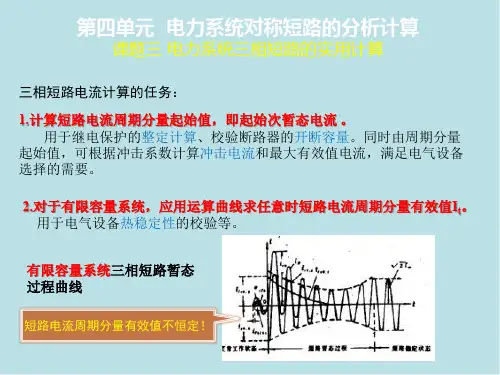

第三章电力系统三相短路电流的实用计算�实际工程中往往只关注短路电流周期分量的起始有效值（次暂态电流）或者任意时间的周期分量有效值的计算。
�求得周期分量的起始有效值后，可选取一个冲击系数，按无限大容量电源供电情况下的三相短路计算冲击电流的方法计算冲击电流和最大有效值电流短路电流计算方法�按计算方法分为：�直接计算法�叠加原理法�按计算手段分为：�手算：简单系统直接计算，复杂系统用叠加原理法，如果计算任意时间的周期分量有效值，用运算曲线；�计算机计算：都是复杂系统，都用叠加原理法。
第一节短路电流交流分量初始值计算�一、计算的条件和近似I′′�二、简单系统的计算�三、复杂系统计算一、计算的条件和近似-电源�（1）精确：依据正常运行时节点电压、电流求电源次暂态电势（包括调相机），并设各电势相位相同。
�（2）近似：令所有发电机电势=1=1。
̇′′Ė′′E一、计算的条件和近似-电网�忽略对地电容和变压器励磁回路；�高压电网忽略电阻；�计算时用标幺制，基准电压取电网平均额定电压，变压器变比取电网平均电压比一、计算的条件和近似-综合负荷�综合负荷对短路电流的影响很难准确计及；�粗略处理：无论是短路前还是短路后，都忽略不计，但对于计算远离短路点的支路负荷有较大影响。
�精确计算：用恒定阻抗来表示，这个阻抗用故障前的潮流计算结果求得。
一、计算的条件和近似-短路点附近电动机�发电厂内部短路，发电厂的厂用电动机倒送短路电流，有称为反馈电流的现象。
�若果在电动机端点发生短路，起反馈的短路电流初始值就等于启动电流标幺值。
电弧电阻�一般设短路处为直接短路，。
实际上短路处有电弧，电弧主要消耗有功功率，其等值电阻 与电弧的长度成比例。
0==f f R z f R叫次暂态短路电流周期分量初始值 次暂态：是只在发生短路过程中计及发电机阻尼的作用。
（1）直接法（2）叠加原理二、简单系统计算I ′′I ′′（1）直接法21311x x I +=′′假设条件：（1）不及负荷对短路电流的影响；（2）故障前空载，电源电压为1；（3）直接接地。

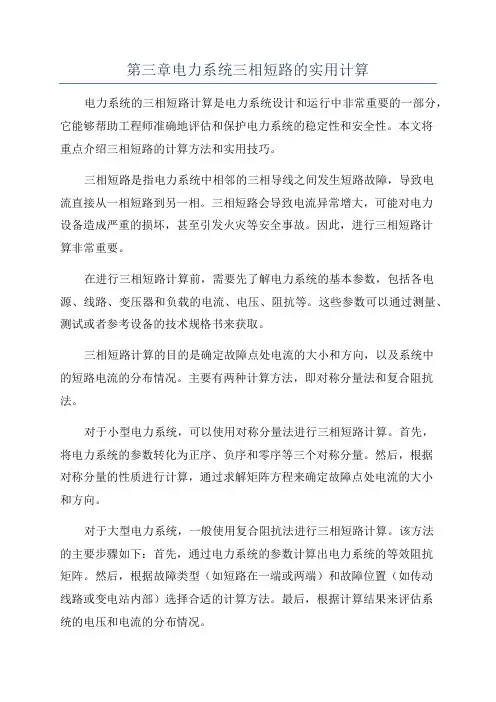

第三章电力系统三相短路的实用计算电力系统的三相短路计算是电力系统设计和运行中非常重要的一部分，它能够帮助工程师准确地评估和保护电力系统的稳定性和安全性。
本文将重点介绍三相短路的计算方法和实用技巧。
三相短路是指电力系统中相邻的三相导线之间发生短路故障，导致电流直接从一相短路到另一相。
三相短路会导致电流异常增大，可能对电力设备造成严重的损坏，甚至引发火灾等安全事故。
因此，进行三相短路计算非常重要。
在进行三相短路计算前，需要先了解电力系统的基本参数，包括各电源、线路、变压器和负载的电流、电压、阻抗等。
这些参数可以通过测量、测试或者参考设备的技术规格书来获取。
三相短路计算的目的是确定故障点处电流的大小和方向，以及系统中的短路电流的分布情况。
主要有两种计算方法，即对称分量法和复合阻抗法。
对于小型电力系统，可以使用对称分量法进行三相短路计算。
首先，将电力系统的参数转化为正序、负序和零序等三个对称分量。
然后，根据对称分量的性质进行计算，通过求解矩阵方程来确定故障点处电流的大小和方向。
对于大型电力系统，一般使用复合阻抗法进行三相短路计算。
该方法的主要步骤如下：首先，通过电力系统的参数计算出电力系统的等效阻抗矩阵。
然后，根据故障类型（如短路在一端或两端）和故障位置（如传动线路或变电站内部）选择合适的计算方法。
最后，根据计算结果来评估系统的电压和电流的分布情况。
在进行三相短路计算时，还需要考虑一些特殊情况和因素，例如变压器的影响、电力系统的容性接地和负序接地等。
这些因素都会对电力系统的短路电流产生影响，需要进行相应的修正和调整。
此外，为了准确计算三相短路，还需要掌握一些实用技巧。
首先，需要了解不同类型故障的特点和计算的方法，如对称短路、非对称短路和接地故障等。
其次，需要熟悉电力系统的参数和特性，例如变压器的阻抗和变比、传输线的电抗和电导等。
最后，需要使用专业的软件工具或编程语言来辅助计算，以提高计算的精确性和效率。

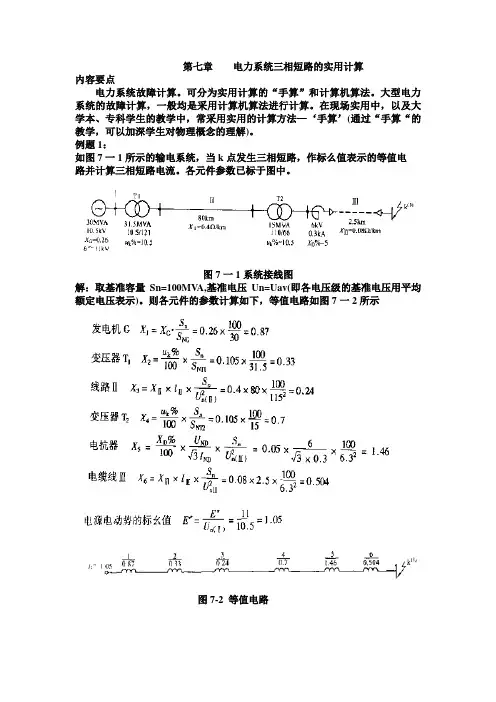

第七章电力系统三相短路的实用计算内容要点电力系统故障计算。
可分为实用计算的“手算”和计算机算法。
大型电力系统的故障计算，一般均是采用计算机算法进行计算。
在现场实用中，以及大学本、专科学生的教学中，常采用实用的计算方法—‘手算’(通过“手算“的教学，可以加深学生对物理概念的理解)。
例题1：如图7一1所示的输电系统，当k点发生三相短路，作标么值表示的等值电路并计算三相短路电流。
各元件参数已标于图中。
图7一1系统接线图解：取基准容量Sn=100MV A,基准电压Un=Uav(即各电压级的基准电压用平均额定电压表示)。
则各元件的参数计算如下，等值电路如图7一2所示图7-2 等值电路例题7-2：已知某发电机短路前在额定条件下运行，额定电流 3.45N KA I =,NCOS ϕ=0.8、dX ''=0.125。
试求突然在机端发生三相短路时的起始超瞬态电流''I 和冲击电流有名值。
(取 1.8=i m pK)解：因为，发电机短路前是额定运行状态，取101.10U =∠︒习题：1、电力系统短路故障计算时，等值电路的参数是采用近似计算，做了哪些简化?2、电力系统短路故障的分类、危害、以及短路计算的目的是什么?3、无限大容量电源的含义是什么?由这样电源供电的系统，三相短路时，短路电流包含几种分量?有什么特点?4、何谓起始超瞬态电流(I")?计算步骤如何?在近似计算中，又做了哪些简化假设?k的大小与5、冲击电流指的是什么?它出现的条件和时刻如何?冲击系数imp什么有关？i时，什么样的情况应该将异步电动机(综合负菏)作为电源6、在计算1"和imp看待?如何计算?7、什么是短路功率(短路容量)?如何计算?什么叫短路电流最大有效值?如何计算?8、网络变换和化简主要有哪些方法?转移电抗和电流分布系数指的是什么?他们之间有何关系?9.运算由线是在什么条件下制作的?如何制作?10.应用运算曲线法计算短路电流周期分量的主要步骤如何?11、供电系统如图所示，各元件参数如下:线路L, 50km,Ω;变压X1=0.4kmS=10MV A, %k u=10.5. T K= 110/11。
电力系统三相短路电流的实用计算
电力系统中，短路电流是一种非常重要的参数，它能够反映出电力系统的安全性能。
在电力系统中，短路电流通常是指在电力系统中某一点发生短路时，通过短路点的电流大小。
在电力系统中，短路电流通常是三相短路电流，因为电力系统中的电路通常是三相电路。
三相短路电流的实用计算方法有很多种，其中比较常用的方法是采用对称分量法。
对称分量法是一种基于对称分量理论的计算方法，它能够将三相电路转化为三个对称分量电路，从而简化计算。
对称分量法的基本思想是将三相电路分解为正序、负序和零序三个对称分量电路，然后分别计算每个对称分量电路的短路电流，最后将三个对称分量电路的短路电流合成为三相短路电流。
具体的计算步骤如下：
1. 将三相电路分解为正序、负序和零序三个对称分量电路。
2. 分别计算正序、负序和零序三个对称分量电路的短路电流。
3. 将三个对称分量电路的短路电流合成为三相短路电流。
对称分量法的优点是计算简单、直观，适用于各种类型的电路。
但是，对称分量法也有一些局限性，比如只适用于对称电路，不适用于非对称电路。
除了对称分量法，还有一些其他的计算方法，比如矩阵法、有限元法等。
这些方法各有优缺点，需要根据具体情况选择合适的方法。
电力系统三相短路电流的实用计算是电力系统设计和运行中非常重要的一部分，需要掌握一定的计算方法和技巧，以确保电力系统的安全性能。
三相短路容量计算公式在电力系统中，短路是指电流在电路中产生异常大的流动，可能导致电气设备受损甚至引发事故。
因此，了解电路的短路容量是非常重要的。
三相短路容量是指在三相电路中，短路电流的最大值。
本文将介绍三相短路容量的计算公式以及相关的内容。
一、三相短路容量的定义三相短路容量是指在三相电路中，当发生短路时，电流的最大值。
它是衡量电力系统抗短路能力的重要参数之一。
通常以单位时间内，电流的最大值来表示。
二、三相短路容量计算公式三相短路容量的计算公式如下：Isc = U / (Zs × √3)其中，Isc为短路电流，U为电压，Zs为短路阻抗。
三、三相短路容量计算公式的解释在三相电路中，电压、短路阻抗和短路电流之间存在着特定的关系。
根据欧姆定律，电流等于电压除以阻抗。
而在三相电路中，短路电流的最大值是通过电压和短路阻抗计算得出的。
其中，√3是一个常数，它与三相电路中电流和电压之间的关系有关。
由上述公式可知，当电压和短路阻抗都不变时，短路电流的最大值只与这两个参数有关。
因此，我们可以通过测量电压和短路阻抗来计算三相短路容量，从而评估电力系统的抗短路能力。
四、三相短路容量的影响因素1. 电压：电压的大小直接影响到短路电流的大小，电压越高，短路电流越大。
2. 短路阻抗：短路阻抗的大小也会影响到短路电流的大小，短路阻抗越小，短路电流越大。
3. 电力系统容量：电力系统的容量越大，短路电流也会越大。
4. 电力系统的接地方式：电力系统的接地方式不同，短路电流的大小也会有所不同。
五、三相短路容量的应用1. 设计电力系统：在设计电力系统时，需要计算三相短路容量，以确保系统能够承受短路电流的影响，保证设备的正常运行和安全。
2. 选择电力设备：在选购电力设备时，需要考虑设备的额定短路容量，以满足电力系统的要求。
3. 电力系统的运行和维护：了解电力系统的短路容量，可以帮助运行人员及时发现和解决潜在的电力故障，保证系统的可靠性和稳定性。
