冲压模具实例讲解学习

冲压磨具结构设计的案例展示成功案例的启发与学习冲压磨具在现代制造业中起着至关重要的作用，它通过在金属材料上施加力量来实现形状改变和加工，广泛应用于汽车零部件、家电产品、通信设备等领域。

而冲压磨具的结构设计直接关系到加工质量、生产效率和成本控制。

本文将通过展示冲压磨具结构设计的成功案例，探讨其启发与学习。

1. 案例一：汽车车门内板冲压磨具设计在汽车制造过程中，车门内板的冲压加工是关键环节之一。

某汽车制造企业为提高生产效率和降低成本，在车门内板冲压磨具的设计过程中进行了不断创新和优化。

通过对冲压磨具的结构进行改进，减少了材料浪费、提高了加工精度，并实现了自动化生产。

启发与学习：此案例表明，在冲压磨具结构设计中，应注重优化设计，以减少材料浪费和提高加工精度。

并且，可以借鉴自动化技术，提高生产效率。

2. 案例二：电子产品金属外壳冲压磨具设计电子产品的金属外壳冲压加工要求高度精密和一致性，因此冲压磨具的设计至关重要。

某电子产品制造商通过对冲压磨具结构的优化，实现了外壳加工的精度要求，提高了产品的质量和可靠性，并且缩短了生产周期。

启发与学习：这个案例给我们的启示是，在冲压磨具结构设计中，应注重满足产品的精度要求，并通过合理的结构设计来提高产品质量和可靠性。

此外，缩短生产周期也是一个重要的目标。

3. 案例三：通信设备金属零部件冲压磨具设计在通信设备制造中，金属零部件的冲压加工是一个关键步骤。

某通信设备制造企业通过对冲压磨具结构的创新，实现了零部件的一次成型加工，避免了二次加工，提高了生产效率和降低了成本。

启发与学习：该案例给我们启示，在冲压磨具结构设计中，应尽量实现一次成型加工，以减少生产环节和成本。

同时，创新性的设计可以带来生产效率的提高。

通过以上案例的展示，我们可以得出以下结论：首先，冲压磨具结构设计对于提高加工质量、生产效率和降低成本至关重要。

其次，优化设计、借鉴自动化技术、满足精度要求、缩短生产周期以及一次成型加工等都是成功案例的共同特点。

冲压磨具结构设计案例展示成功案例的启发与学习冲压磨具在工业生产中起到了非常关键的作用，它能够通过对材料的加工和成型，实现产品的各种形状和尺寸要求。

冲压磨具的结构设计对于产品的质量和效率具有重要影响。

本文通过展示一些成功的冲压磨具结构设计案例，总结了其中的启发和学习。

1. 案例一：汽车车身冲压件的磨具设计在汽车制造过程中，冲压工艺是非常常见和重要的一种工艺。

汽车车身的冲压件形状复杂，尺寸严格，因此对冲压磨具的结构设计要求很高。

一家汽车制造公司成功设计了一套高效、稳定的冲压磨具，使得汽车车身冲压件的生产效率大幅提升。

该案例的启发是，冲压磨具的结构设计需要考虑到产品的形状、尺寸和工艺要求，同时要考虑到工艺的稳定性和效率。

合理的冲压磨具结构设计可以减少材料的浪费和加工的时间，提高产品的质量和生产效率。

2. 案例二：数控机床冲孔磨具的设计数控机床在制造业中扮演着重要的角色，而冲孔磨具则是数控机床的常用附件。

一家机械设备制造公司设计了一套先进的数控机床冲孔磨具，实现了高效、精准的孔加工。

该案例的启发是，冲孔磨具的结构设计需要考虑到孔的形状、尺寸和加工要求。

合理的冲孔磨具结构设计可以提高孔的加工精度和加工速度，降低产品的成本和工时。

3. 案例三：金属件的弯曲冲孔磨具设计金属件的弯曲冲孔磨具在家具和建筑行业中得到广泛应用。

一家金属制品公司设计了一套创新的弯曲冲孔磨具，实现了金属件的高效弯曲和冲孔加工。

该案例的启发是，弯曲冲孔磨具的结构设计需要考虑到金属件的形状、尺寸和加工要求。

合理的弯曲冲孔磨具结构设计可以提高金属件的加工精度和加工速度，同时兼顾产品的质量和外观要求。

综上所述，冲压磨具结构设计是冲压工艺中至关重要的一环。

通过成功案例的展示，可以从中汲取宝贵的启发和学习。

合理的冲压磨具结构设计可以提高产品的加工效率和质量，降低成本和工时，从而使企业在激烈的市场竞争中脱颖而出。

我们应该不断学习和借鉴先进的设计理念和技术，不断创新冲压磨具的结构设计，为企业的发展和成长提供有力支撑。

冲压磨具结构设计的实例解析学习成功案例提升自己冲压磨具在工业制造领域中扮演着重要角色，其结构设计的合理与否直接影响产品的质量和生产效率。

本文将通过一个成功案例的实例解析，探讨冲压磨具结构设计的关键要点，以提升读者自己在这一领域的专业能力。

一、案例背景分析某汽车制造公司在冲压生产过程中遇到了困扰多时的问题——冲裁加工时模具频繁易损坏，导致生产效率低下、成本高昂。

经过对问题的深入调研和分析，决定对冲压磨具的结构设计进行优化，以提高磨具的使用寿命和生产效率。

二、案例分析与解决方案该汽车制造公司对原有的冲压磨具结构进行了全面评估，并根据实际需求进行改进。

以下是该案例中的几个关键问题及其解决方案。

1. 冲压磨具材料选择原有的冲压磨具使用的材料强度不足，容易出现损坏现象。

为了解决这个问题，公司选择了一种更坚固耐用的合金钢材料，以增强磨具的耐用性和抗压能力。

2. 磨具结构优化通过对现有冲压磨具结构的深入分析，公司发现存在磨具结构复杂、加工独特等问题。

为了降低制造成本和提高生产效率，公司对原有结构进行了简化并优化流程。

他们采用了模块化的设计思路，通过设置可更换的零部件，提高了磨具的可维护性和灵活性。

3. 表面涂层技术应用为了进一步提升冲压磨具的使用寿命，该公司引入了表面涂层技术。

他们选取了合适的材料和涂层工艺，使冲压磨具表面形成了一层坚硬的保护膜，提高了其抗磨损和防腐蚀能力。

4. 冲裁动力系统升级经过对冲裁动力系统的分析，公司发现原有的动力输入方式存在一定的缺陷。

为了解决这个问题，他们采用了一种先进的液压传动系统，提高了冲压磨具的工作效率和精度。

三、成功案例的启示与学习通过这个成功案例的解析，我们可以得到一些关于冲压磨具结构设计的启示，并从中学习以提升自己。

1. 深入分析问题根源在解决冲压磨具结构设计问题时，我们首先要深入分析问题的根源，找出造成问题的原因。

只有找准问题所在，才能采取针对性的解决方案。

2. 结构优化与标准化冲压磨具结构设计的优化与标准化是提高生产效率和产品质量的关键。

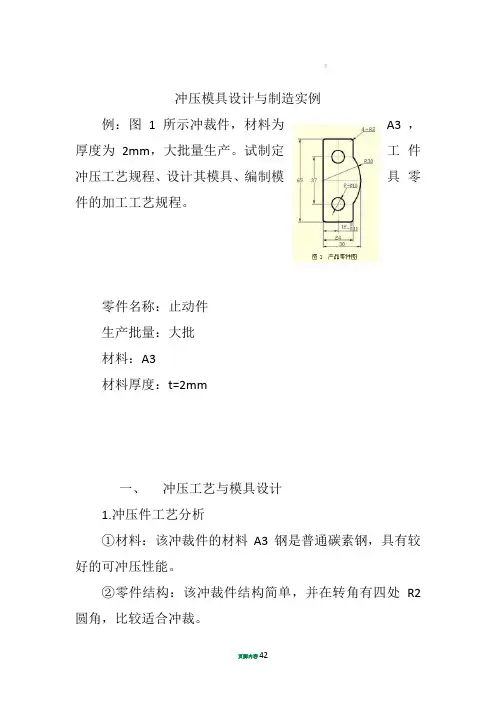

冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，可按IT14级确定工件尺寸的公差。

孔边距12mm的公差为-0.11，属11级精度。

查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁。

2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。

②落料-冲孔复合冲压，采用复合模生产。

③冲孔-落料连续冲压，采用级进模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定 用复合冲裁方式进行生产。

-0.74-0.52-0.52-0.52-0.52+0.360 0-0.11工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。

3.排样设计查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷（70×32.2）×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。

冲压模具设计和制造实例冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，-0.74 0-0.52-0.52-0.52-0.52可按IT14级确定工件尺寸的公差。

孔边距12mm 的公差为-0.11，属11级精度。

查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁。

2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。

②落料-冲孔复合冲压，采用复合模生产。

③冲孔-落料连续冲压，采用级进模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。

+0.36 0-0.11工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。

3.排样设计查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷（70×32.2）×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。

冲压磨具结构实用案例分享深入了解成功之道在工业制造领域，冲压磨具是一种常用的工具，用于加工金属板材或条材。

它们的结构设计和使用方式对于冲压过程的高效性和成品质量有着重要的影响。

本文将通过分享几个冲压磨具的实用案例，深入探讨成功的结构设计和使用方法，以期提供一些有益的参考和启示。

案例一：模具结构的细节设计在冲压磨具的设计中，模具结构的细节决定了其加工精度和稳定性。

一家汽车零部件制造厂对其模具结构进行了优化设计，以提高冲压生产线的效率和产品质量。

首先，他们对冲压模具的支撑结构进行了改进。

通过增加支撑点和设置辅助支撑装置，提高了模具在冲压过程中的稳定性，降低了变形和振动的风险。

其次，他们增加了模具的导向装置，使其在加工过程中的移动更加平稳。

通过合理设置滑动道、导向柱和导向套，成功减少了磨具的摩擦和卡紧现象，提高了冲压的精度和效率。

此外，他们还优化了模具的冲堵结构。

通过减小冲孔套的直径和增加冲头的冲击力，他们成功解决了冲堵现象，提高了模具的使用寿命和生产效率。

案例二：磨具材料的选择和应用另一个成功的案例来自一家金属制造企业，他们通过合理选择和应用磨具材料，实现了高效的冲压加工。

首先，他们使用了高硬度和抗磨损的钢材作为磨具的工作面材料。

这种材料具有优异的耐磨性和耐冲击性，能够有效减少磨具在加工过程中的磨损和损坏，提高了使用寿命和生产效率。

其次，他们采用了表面涂层技术来增加磨具的表面硬度和润滑性。

通过使用钛涂层或氮化处理等方法，他们成功减少了磨具与金属板材之间的摩擦力，提高了冲压的稳定性和精度。

此外，他们还使用了先进的磨具润滑剂，以减少磨具与材料之间的摩擦和热量积聚。

这种润滑剂能够有效降低冲压过程中的摩擦阻力，减少磨具的磨损和形变，提高加工的质量和效率。

结论通过以上案例的分享，我们可以看出冲压磨具的结构设计和使用方法对于提高生产线的效率和产品质量至关重要。

在模具结构的设计中，我们应注重细节并进行优化，例如增加支撑点、优化导向装置和冲堵结构等。

冲压模具设计和制造实例概述冲压模具是用于将金属片材加工成所需形状和尺寸的工具。

其制造复杂度较高，设计和制造均需要经验丰富的工程师和技工进行。

本文将通过一个实例介绍冲压模具的设计和制造过程。

实例描述下面以制作一个汽车车门的内板为例，介绍冲压模具的设计和制造过程。

第一步：确认设计要求和材料在进行冲压模具设计之前，需要明确设计要求和所用材料的性质。

本例所用车门内板是由镀锌板材料制成，其厚度为1.2毫米。

第二步：制作3D模型制作3D模型是进行冲压模具设计的重要步骤。

在本例中，使用CAD软件制作车门内板的3D模型，并根据设计要求确定模具设计参数。

第三步：确定模具结构和制作步骤根据车门内板3D模型和设计要求，确定冲压模具的结构和制作步骤。

在本例中，车门内板由多个图形组成，因此需要制作多个模具，分别进行冲压加工。

第四步：进行模具制作根据确定的模具结构和制作步骤，进行模具制作。

在本例中，需要制作多个模具，包括下模和上模。

下模与上模的制作均需要使用工具机和加工工具，如铣床、钻床、车床等。

模具的硬度和精度均需要满足设计要求，常用的材料包括合金钢和工具钢等。

第五步：进行模具测试和调整制作完成后，进行模具测试和调整。

首先对模具进行初步测试和加工样品，发现问题后进行调整。

对于复杂的模具，需要进行多次测试和调整，以确保加工效果符合设计要求。

第六步：进行生产模具通过测试和调整后，即可进行生产。

在本例中，根据生产要求和批次量，生产出相应数量的车门内板。

冲压模具的设计和制造是一项复杂精细的工作，需要技术水平和经验。

本例通过一个车门内板的制作过程，展示了冲压模具设计和制造的详细步骤，包括确认设计要求和材料、制作3D模型、确定模具结构和制作步骤、进行模具制作、进行模具测试和调整以及进行生产。

这些步骤都需要严密的操作和高水平的技术，以确保最终的产品质量。
