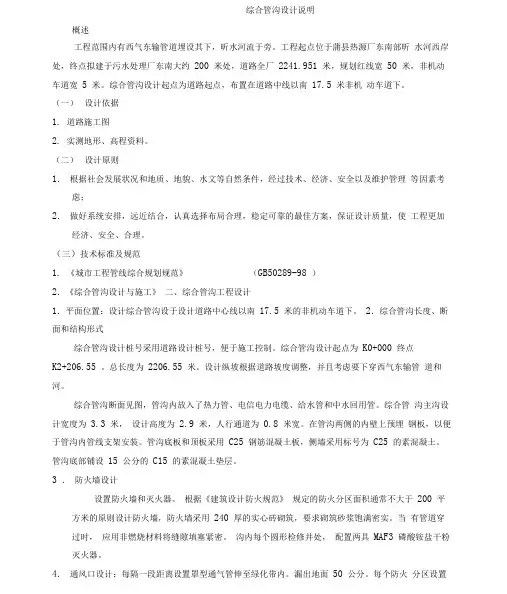

综合管沟设计说明概述工程范围内有西气东输管道埋设其下，昕水河流于旁。
工程起点位于蒲县热源厂东南部昕水河西岸处，终点拟建于污水处理厂东南大约200 米处，道路全厂2241.951 米，规划红线宽50 米，非机动车道宽5 米。
综合管沟设计起点为道路起点，布置在道路中线以南17.5 米非机动车道下。
（一）设计依据1. 道路施工图2. 实测地形、高程资料。
（二）设计原则1．根据社会发展状况和地质、地貌、水文等自然条件，经过技术、经济、安全以及维护管理等因素考虑；2．做好系统安排，远近结合，认真选择布局合理，稳定可靠的最佳方案，保证设计质量，使工程更加经济、安全、合理。
（三）技术标准及规范1. 《城市工程管线综合规划规范》（GB50289-98 ）2．《综合管沟设计与施工》二、综合管沟工程设计1．平面位置：设计综合管沟设于设计道路中心线以南17.5 米的非机动车道下。
2．综合管沟长度、断面和结构形式综合管沟设计桩号采用道路设计桩号，便于施工控制。
综合管沟设计起点为K0+000 终点K2+206.55 。
总长度为2206.55 米。
设计纵坡根据道路坡度调整，并且考虑要下穿西气东输管道和河。
综合管沟断面见图，管沟内放入了热力管、电信电力电缆、给水管和中水回用管。
综合管沟主沟设计宽度为3.3 米，设计高度为2.9 米，人行通道为0.8 米宽。
在管沟两侧的内壁上预埋钢板，以便于管沟内管线支架安装。
管沟底板和顶板采用C25 钢筋混凝土板，侧墙采用标号为C25 的素混凝土。
管沟底部铺设15 公分的C15 的素混凝土垫层。
3 ．防火墙设计设置防火墙和灭火器。
根据《建筑设计防火规范》规定的防火分区面积通常不大于200 平方米的原则设计防火墙，防火墙采用240 厚的实心砖砌筑，要求砌筑砂浆饱满密实。
当有管道穿过时，应用非燃烧材料将缝隙填塞紧密。
沟内每个圆形检修井处，配置两具MAF3 磷酸铵盐干粉灭火器。

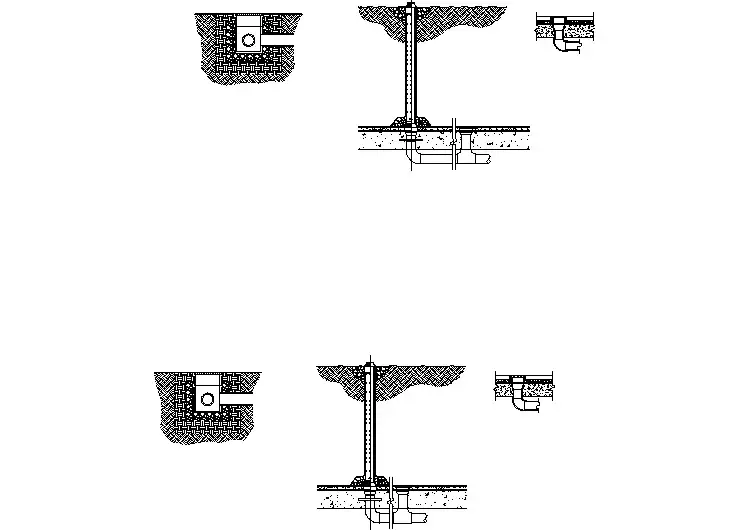

4．通风口设计：每隔一段距离设置罩型通气管伸至绿化带内。
