24SA-18JA水平中开式离心清水泵

立式离心泵规格型号参数表
立式离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

立式离心泵选用的主要控制参数为水泵的流量Q、扬程H、效率η、功率、转速n、工作压力、必需气蚀、余量(NPSH)等。

由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去。

这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力/大气压的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

昱金立式离心泵规格型号参数如下：。

水平中开式离心泵型式及原理介绍
SY型中开泵概述：
“SY”型泵为单级、双吸水平中开式离心清水泵（长沙三昌泵业），适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

“SY”型泵是高效节能产品，具有结构简单，性能优良的特点。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

SY型中开泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
SY型中开泵型号说明：
6×14SD
6－吐出口径（英寸）
14－圆整的最大叶轮外径（英寸）
S－单级双吸水平中开式离心泵
D－最大叶轮外径档次代号（有A、B、C、D、E、F共六档）
SY型中开泵旋转方向：
从电机端向泵看，“SY”型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

SY型中开泵主要零件材质：
泵的过流部件材质均为铸铁。

SY型中开泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。

SY型中开泵结构型式：
“SY”型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。

根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。

特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。

型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

清水泵型号及结构说明一、清水泵用途及特点：泵是卧式清水离心泵，用于工农业及城市、排水、消防供水等。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

它广泛适用于工农业及城市、排水、消防供水等。

泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

泵通用性广，全系列共140种规格，但只用四种轴;同一规格的轴，轴承，轴封，能互换;全系列泵的悬架也只有四种。

泵转速分为2900和1450转/分两种。

性能如下：2900转/分1450转/分最大流量：240米3/分400米3/分最高总扬程：125米55米最高转速：3500转/分(用于60调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。

二、清水泵结构说明：清水泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)及悬架轴承部件(12)等所组成。

泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。

泵的壳体(即泵体和泵盖)构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖(9)，填料环(10)，和填料(11)等组成，以防止进气或大量漏水。

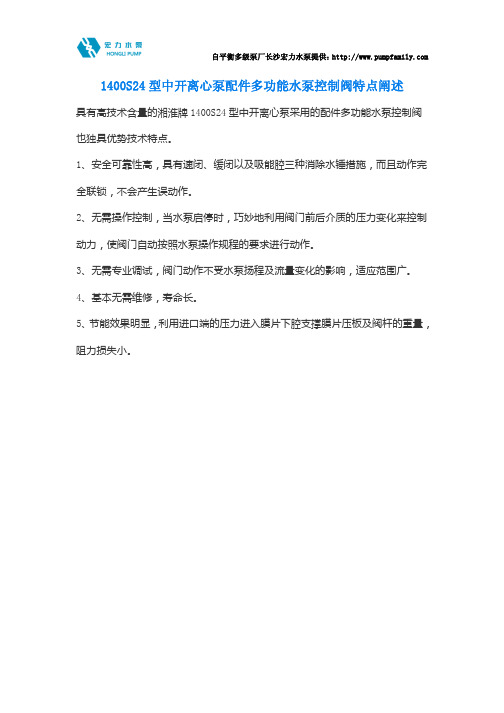

自平衡多级泵厂长沙宏力水泵提供： 1400S24型中开离心泵配件多功能水泵控制阀特点阐述
具有高技术含量的湘淮牌1400S24型中开离心泵采用的配件多功能水泵控制阀也独具优势技术特点。

1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。

2、无需操作控制，当水泵启停时，巧妙地利用阀门前后介质的压力变化来控制动力，使阀门自动按照水泵操作规程的要求进行动作。

3、无需专业调试，阀门动作不受水泵扬程及流量变化的影响，适应范围广。

4、基本无需维修，寿命长。

5、节能效果明显，利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量，阻力损失小。

【ISG型立式管道离心泵】型号意义：ISG、IRG、IHG、YG、IHGB立式、ISW卧式单级单吸管道离心泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式1 15-80 1.5 8 2800 0.18 220 417 723 / / /2 20-110 2.5 15 2800 0.37 220 500 931 / / /3 20-160 2.5 32 2900 1.1 220 765 1265 / / /4 25-110 4 15 2900 0.55 220 695 1209 1154 / /5 25-125 4 20 2900 0.75 220 737 1265 1140 / /6 25-160 4 32 2900 1.5 220 765 1404 1154 / /7 25-160A 3.7 28 2900 1.1 220 695 1334 1321 / /8 32-100 4.5 12.5 2900 0.55 220 765 1279 1307 / /9 32-100(I) 6.3 12.5 2900 1.1 220 765 1265 1154 / /10 32-125 4.5 20 2900 0.75 220 737 1195 1154 / /11 32-125A 4 16 2900 0.55 220 695 1140 / / /12 32-160 4 32 2900 1.1 220 765 1348 1265 / /13 40-100 6.3 12.5 2900 0.55 220 695 1140 / / /14 40-100A 5.5 8 2900 0.37 220 500 931 / / /15 40-125 6.3 20 2900 1.1 220 765 1334 1251 / /16 40-125A 5.5 16 2900 0.75 220 737 1209 1154 / /17 40-100(I) 12.5 12.5 2900 1.1 220 834 1209 1195 / /18 40-100(I)A 10.5 8 2900 0.75 220 737 1182 / / /19 40-125(I)A 10.5 16 2900 1.1 220 765 1362 1265 / /20 50-100 12.5 12.5 2900 1.1 220 765 1362 1321 / /21 50-100A 12.5 10 2900 0.75 220 737 1265 1168 / /22 50-125A 11.2 17.2 2900 1.1 220 765 1348 1251 / /23 50-100(I)A 22.4 10 2900 1.1 220 765 1404 1279 / /24 65-100A 20 8 2900 1.1 220 765 1390 1279 / /25 20-160 2.5 32 2900 1.1 380 723 1112 1195 1724 86226 25-160A25-160 4 20 2900 0.75 380 695 1084 1154 1724 83427 32-100(I) 4 32 2900 1.5 380 765 1279 1209 1863 90428 32-125 3.7 28 2900 1.1 380 723 1112 1182 1724 862编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式29 32-100(I) 6.3 20 2900 1.1 380 723 1126 1154 1724 86230 32-125 5 20 2900 0.75 380 695 1084 1154 1751 83431 32-125（I) 6.3 20 2900 1.1 380 723 1168 1195 1751 86232 32-160 4.5 32 2900 1.5 380 765 1460 1529 2335 90433 32-160A 4 25 2900 1.1 380 723 1209 1237 1877 86234 32-160(I) 6.3 32 2900 2.2 380 834 1696 1724 2335 97335 32-200 4.5 50 2900 3 380 1182 2057 2085 3253 132136 32-200A 4 40 2900 2.2 380 890 1696 1724 2599 104337 32-200(I) 6.3 50 2900 4 380 1362 2460 2502 3406 152938 40-125 206.3 20 2900 1.1 380 723 1209 1251 1863 86239 40-125A 5.6 16 2900 0.75 380 695 1084 1154 1738 83440 40-160 6.3 32 2900 2.2 380 834 1599 2502 2502 97341 40-160A 5.9 28 2900 1.5 380 765 1501 2335 2335 90442 40-160B 5.2 24 2900 1.1 380 723 1473 1529 2280 86243 40-200 6.3 50 2900 4 380 1362 2446 2502 3711 152944 40-200A 5.9 44 2900 3 380 1154 2113 2446 3253 139045 40-200B 5.5 38 2900 2.2 380 917 1974 1946 3058 111246 40-250 6.3 80 2900 7.5 380 2113 3600 3114 5185 229447 40-250A 5.9 70 2900 5.5 380 1988 3294 3183 4935 222448 40-250B 5.5 60 2900 4 380 1529 3058 2947 4643 166849 40-100(I) 12.5 12.5 2900 1.1 380 723 1084 1154 1668 86250 40-125(I) 12.5 25 2900 1.5 380 765 1473 1543 2307 90451 40-125(I)A 10.5 16 2900 1.1 380 723 1154 1279 1877 86252 40-160(I) 12.5 32 2900 3 380 1154 2085 2071 3197 139053 40-160(I)A 11.7 28 2900 2.2 380 834 1668 1696 2558 100154 40-160(I)B 10.5 22.5 2900 1.5 380 792 1626 1668 2405 97355 40-200(I) 12.5 50 2900 5.5 380 1946 3197 3100 4809 215556 40-200(I)A 11.7 44.5 2900 4 380 1390 2502 2433 3767 159957 40-200(I)B 10.5 35 2900 3 380 1182 2002 2294 3572 1362编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式58 40-250（I) 12.5 80 2900 11 380 3267 4865 5129 7047 361459 40-250（I)A 11.7 70 2900 7.5 380 2113 3725 3600 5324 236360 40-250（I)B 10.5 60 2900 5.5 380 1988 3267 3197 4865 229461 50-100 12.5 12.5 2900 1.1 380 723 1168 1182 1738 86262 50-125 12.5 20 2900 1.5 380 765 1473 1543 2307 90463 50-125A 11.2 17.2 2900 1.1 380 723 1237 1279 1877 86264 50-160 12.5 32 2900 3 380 1154 2085 2057 3197 139065 50-160A 11.7 28 2900 2.2 380 834 1654 1696 2558 100166 50-160B 10.5 22.5 2900 1.5 380 792 1640 1682 2460 93167 50-200 12.5 50 2900 5.5 380 1946 3169 3114 4809 215568 50-200A 11.7 44.5 2900 4 380 1390 2502 2433 3781 159969 50-200B 10.5 35 2900 3 380 1182 2363 2307 3614 139070 50-250 12.5 80 2900 11 380 3267 4879 5115 7047 361471 50-250A 11.7 70 2900 7.5 380 2113 3725 3545 5310 236372 50-250B 10.5 60 2900 5.5 380 2016 3267 3197 4865 222473 50-100A 25 12.5 2900 1.5 380 792 1501 1543 2335 93174 50-100(I)A 22.4 10 2900 1.1 380 723 1279 1279 1918 86275 50-125(I) 25 20 2900 3 380 11815 1849 1849 2558 139076 50-125(I)A 22.4 16 2900 2.2 380 834 1585 1585 2363 97377 50-160(I) 25 32 2900 4 380 1390 2391 2391 3836 159978 50-160(I)A 23.4 28 2900 3 380 1182 2280 2280 3308 139079 50-160(I)B 21.6 24 2900 3 380 1182 2141 2141 3169 139080 50-200(I) 25 50 2900 7.5 380 2113 3406 3406 5060 236381 50-200(I)A 23.4 44 2900 7.5 380 2113 3114 3114 4809 236382 50-200(I)B 21.6 37 2900 5.5 380 1974 2891 2891 4823 222483 50-250(I) 25 80 2900 15 380 3475 5352 5546 7562 378184 50-250(I)A 23.4 70 2900 11 380 3267 4907 5171 7172 360085 50-251(I)B 21.6 60 2900 11 380 3267 4935 5129 7103 355886 50-315(I) 25 125 2900 30 380 6366 9605 9494 13191 6936编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式87 50-315(I)A 23.4 110 2900 22 380 4809 7061 4962 9605 539388 50-315(I)B 23.6 93 2900 18.5 380 4684 6672 6783 9021 526889 65-100 25 12.5 2900 1.5 380 792 1501 1557 2335 93190 65-100A 22.4 10 2900 1.1 380 765 1279 1279 1918 90491 65-125 25 20 2900 3 380 1182 1863 1890 2794 132192 65-125A 22.4 16 2900 2.2 380 876 1585 1612 2502 101593 65-160 25 32 2900 4 380 1390 2446 2391 3711 159994 65-160A 23.4 28 2900 3 380 1182 2335 2280 3558 139095 65-160B 21.6 24 2900 2.2 380 1043 2057 2002 3155 125196 65-200 25 50 2900 7.5 380 2085 3114 3406 5060 229497 65-200A 23.4 44 2900 5.5 380 1946 3378 3239 4809 215598 65-200B 21.6 37 2900 4 380 1432 2502 2502 3753 159999 65-250 25 80 2900 15 380 3475 5352 5546 7562 3892 100 65-250A 23.4 70 2900 11 380 3267 4990 5171 7172 3614 101 65-250B 21.6 60 2900 11 380 3267 4935 5101 7117 3558 102 65-315 25 125 2900 30 380 6380 9605 9494 13205 7311 103 65-315A 23.4 110 2900 22 380 4809 7061 7172 9605 5393 104 65-315B 21.6 93 2900 18.5 380 4406 6672 6783 8910 4823 105 65-100(I) 50 12.5 2900 3 380 1182 2168 2113 3308 1321 106 65-100(I)A 44.8 10 2900 2.2 380 917 1710 1724 2599 1056 107 65-125(I) 50 20 2900 5.5 380 1946 3044 3044 4670 2155 108 65-125(I)A 44.8 16 2900 4 380 1432 2502 2002 3767 1599 109 65-160(I) 50 32 2900 7.5 380 2085 3475 3406 5060 2294 110 65-160(I)A 46.8 28 2900 5.5 380 1946 3225 3169 4907 2155 111 65-160(I)B 43.2 24 2900 4 380 1432 2502 2502 3753 1599 112 65-200（I) 50 50 2900 15 380 3475 5254 5254 7423 3823 113 65-200（I)A 46.8 44 2900 11 380 3267 4879 4879 7047 2155 114 65-200（I)B 43 37 2900 7.5 380 2113 3670 3670 5254 2363115 65-250(I) 50 80 2900 22 380 4684 6825 6825 9355 5282编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式116 65-250(I)A 46.8 70 2900 18.5 380 3781 5838 5838 8076 4198 117 65-250(I)B 43 60 2900 15 380 3628 5699 5699 7881 4059 118 65-315(I) 50 125 2900 37 380 6881 10731 10731 14025 7103 119 65-315(I)A 45.8 110 2900 30 380 6199 9438 9438 13525 6755 120 65-315(I)B 43 93 2900 30 380 6019 9396 9396 13233 7256 121 80-100 50 12.5 2900 3 380 1223 2168 2168 3308 1364 122 80-100A 44.8 10 2900 2.2 380 1070 1710 1710 2599 1209 123 80-125 50 20 2900 5.5 380 1946 3044 3044 4670 2155 124 80-125A 44.8 16 2900 4 380 1390 2502 2433 3781 1585 125 80-160 50 32 2900 7.5 380 2085 3475 3406 5060 2294 126 80-160A 46.8 28 2900 5.5 380 1946 3253 3183 4935 2224 127 80-160B 43.2 24 2900 4 380 1390 2502 2502 3753 1599 128 80-200 50 50 2900 15 380 3545 5254 5477 7437 3892 129 80-200A 46.8 44 2900 11 380 3267 4865 5115 7047 3753 130 80-200B 43 37 2900 7.5 380 2085 3600 3475 5185 2433 131 80-250 50 80 2900 22 380 5004 6825 7061 9355 5282 132 80-250A 46.8 70 2900 18.5 380 3823 5838 5908 8076 4379 133 80-250B 43 60 2900 15 380 3614 5602 5671 7812 3948 134 80-315 50 125 2900 37 380 7506 10953 10508 14984 7756 135 80-315A 45.8 110 2900 30 380 7228 10759 10314 14595 7409136 80-315B 43 93 2900 30 380 6950 9855 9605 13455 7228 137 80-315C 41 85 2900 22 380 4865 8966 8729 12274 6199 138 80-350 50 150 2900 55 380 11815 17041 17639 24339 12149 139 80-350A 44 142 2900 45 380 9730 13997 14359 19849 9897 140 80-350B 40 135 2900 37 380 7506 10953 10578 14984 7756 141 80-100(I) 100 12.5 2900 5.5 380 2016 3183 3114 4809 2224 142 80-100(I)A 89 10 2900 4 380 1529 2558 2474 3558 1668 143 80-125(I) 100 20 2900 11 380 3267 4865 5115 7047 3614 144 80-125(I)A 89 16 2900 7.5 380 2155 3600 3461 5185 2363编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式145 80-160（I) 100 32 2900 15 380 3475 5240 5477 7423 3892 146 80-160（I)A 93.5 28 2900 11 380 3267 4990 5171 7117 3614 147 80-160（I)B 86.4 24 2900 7.5 380 2155 3614 3614 5213 2363 148 80-200(I) 100 50 2900 22 380 5004 6825 7061 9369 5282 149 80-200(I)A 93.5 44 2900 18.5 380 4031 5838 5908 8076 4198 150 80-200(I)B 86.4 37 2900 15 380 3753 5602 5671 6755 3948 151 80-250(I) 100 80 2900 37 380 7645 10717 10467 14734 7617 152 80-250(I)A 93.5 70 2900 30 380 6672 9605 9494 13191 6936 153 80-250(I)B 86.4 60 2900 22 380 5282 9563 9452 13108 6894 154 80-315(I) 100 125 2900 75 380 13900 19905 19557 26257 14081 155 80-315(I)A 93.5 110 2900 55 380 11815 16916 16736 22977 12107 156 80-315(I)B 86.4 93 2900 45 380 9730 13747 13580 20155 9827157 80-315(I)C 80 85 2900 37 380 7506 11398 10773 16527 7715 158 100-100 100 12.5 2900 5.5 380 2016 3169 3114 4420 2224 159 100-100A 89 10 2900 4 380 1460 2558 2474 3850 1599 160 100-125 100 20 2900 11 380 3267 4879 5115 7047 3642 161 100-125A 89 16 2900 7.5 380 2224 3600 3475 5185 2433 162 100-160 100 32 2900 15 380 3475 5254 5491 7437 3781 163 100-160A 93.5 28 2900 11 380 3267 4879 5115 7047 3600 164 100-160B 86.4 24 2900 7.5 380 2294 3614 3614 5282 2363 165 100-200 100 50 2900 22 380 4684 6825 7061 9355 5282 166 100-200A 93.5 44 2900 18.5 380 3767 5838 5908 8076 4184 167 100-200B 86.4 37 2900 15 380 3531 5602 5671 7812 3948 168 100-250 100 80 2900 37 380 6922 10717 10467 14734 7617 169 100-250A 93.5 70 2900 30 380 6380 9605 9494 13191 6936 170 100-250B 86.4 60 2900 22 380 4851 6922 7145 9480 5435 171 100-315 100 125 2900 75 380 13997 20072 19474 28175 14762 172 100-315A 93.5 110 2900 55 380 11315 17041 17639 24339 12510 173 100-315B 86.4 93 2900 45 380 9730 13997 14359 19849 10842编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式174 100-350 100 150 2900 90 380 17041 25548 24937 35223 18348 175 100-350A 88 142 2900 75 380 14359 21295 20683 28815 15012 176 100-350B 80 135 2900 55 380 11593 17639 17875 24978 12413 177 100-100（I) 160 12.5 2900 11 380 3267 4670 4809 6547 3558178 100-125(I) 160 20 2900 15 380 3475 5032 5352 7047 3795 179 100-125(I)A 143 16 2900 11 380 3267 4712 5004 6575 3586 180 100-160(I) 160 32 2900 22 380 4643 6978 7172 10467 5226 181 100-160(I)A 150 28 2900 18.5 380 3781 5699 5866 8966 4198 182 100-200(I) 160 50 2900 37 380 7047 10578 10634 15290 7742 183 100-200(I)A 150 44 2900 30 380 6450 9674 9744 13539 7006 184 100-200(I)B 138 37 2900 22 380 4643 7172 7256 10550 5226 185 100-250(I) 160 80 2900 55 380 11329 16972 17125 23741 12149 186 100-250(I)A 150 70 2900 45 380 9730 15221 15457 21865 10717 187 100-250(I)B 138 60 2900 37 380 7645 12663 13163 18709 9077 188 125-100 160 12.5 2900 11 380 3267 5060 5171 7520 3711 189 125-100A 143 10 2900 7.5 380 2294 3781 3836 5685 2405 190 125-125 160 20 2900 15 380 3475 5117 5296 7423 3725 191 125-125A 143 16 2900 11 380 3267 4990 5171 7200 3600 192 125-160 160 32 2900 22 380 4851 6922 7145 9480 5435 193 125-160A 150 28 2900 18.5 380 3711 5963 5963 8201 4031 194 125-160B 138 24 2900 15 380 3586 5713 5713 7937 4017 195 125-200 160 50 2900 37 380 7089 10842 10703 15568 7784 196 125-200A 150 44 2900 30 380 6533 9730 9730 13900 7089 197 125-2000B 138 37 2900 22 380 4726 7367 7228 10703 5282 198 125-250 160 80 2900 55 380 11398 19599 20197 28884 12510 199 125-250A 150 70 2900 45 380 9730 17041 17639 24339 10842 200 125-250B 138 60 2900 37 380 7645 14345 14470 20113 9105201 125-315 160 125 2900 90 380 19015 26980 27091 41339 20294 202 125-315A 150 110 2900 75 380 16569 23435 23380 34083 17903编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式203 125-315B 143 100 2900 75 380 13997 20155 20155 28495 14873 204 125-315C 134 88 2900 55 380 11468 17597 17431 22157 12274 205 150-125 160 24 2900 11 380 3406 4990 5171 7172 3600 206 150-125A 150 16 2900 7.5 380 2502 3975 3656 5574 2502 207 150-160 160 32 2900 22 380 4851 6922 7145 9480 5435 208 150-160A 150 28 2900 18.5 380 3711 5963 5963 8201 4128 209 150-160B 140 24 2900 15 380 3586 5713 5713 7937 4017 210 150-200 160 50 2900 37 380 7228 10981 10842 15707 7923 211 150-200A 150 44 2900 30 380 6672 9869 9869 13900 7228 212 150-200B 140 38 2900 22 380 4865 7367 7367 10842 5421 213 150-250 200 80 2900 75 380 14039 21962 22379 31275 17097 214 150-250A 187 70 2900 55 380 11537 19460 20155 28912 12649 215 150-250B 172 60 2900 45 380 9730 17097 17375 24325 10842 216 150-315 200 125 2900 110 380 27244 36974 36557 50318 28495 217 150-315A 187 110 2900 90 380 17041 25548 24937 35223 18362 218 150-315B 172 93 2900 75 380 14595 22101 22657 31553 17375 219 150-350 160 150 2900 110 380 29746 39476 3892 50735 30858 220 150-350A 150 142 2900 90 380 17041 25493 20683 35223 18362 221 150-350B 140 135 2900 75 380 14956 22240 22935 31831 17514222 40-125(I) 6.3 5 1450 0.55 380 765 1362 1279 1904 9035 223 40-160(I) 6.3 8 1450 0.55 380 834 1418 1348 1974 973 224 40-160(I)A 5.8 6 1450 0.55 380 834 1418 1348 1974 973 225 40-200(I) 6.3 12.5 1450 0.75 380 973 1640 1543 2280 1112 226 40-200(I)A 5.8 11 1450 0.55 380 973 1487 1418 2085 1112 227 40-250（I) 6.3 20 1450 1.5 380 1251 2224 2113 3114 1390 228 40-250（I)A 5.8 17 1450 1.1 380 1112 1946 1849 2724 1251 229 50-125 6.3 5 1450 0.55 380 834 1362 1279 1904 973 230 50-160 6.3 8 1450 0.55 380 834 1418 1348 1974 973 231 50-160A 5.5 6 1450 0.55 380 834 1418 1348 1974 973编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式232 50-200 6.3 12.5 1450 0.75 380 973 1640 1543 2280 1112 233 50-200A 5.8 11 1450 0.55 380 945 1487 1418 2085 1084 234 50-250 6.3 20 1450 1.5 380 1251 2224 2113 3114 1390 235 50-250A 5.8 17 1450 1.1 380 1112 1946 1849 2724 1251 236 50-125(I) 12.5 5 1450 0.55 380 834 1487 1418 2085 973 237 50-160(I) 12.5 8 1450 0.75 380 973 1640 1543 2280 1112 238 50-160(I)A 11 6 1450 0.55 380 945 1487 1418 2085 1084 239 50-200(I) 12.5 12.5 1450 1.1 380 1084 1946 1849 2724 1223 240 50-200(I)A 11.2 10 1450 0.75 380 973 1640 1543 2280 1112 241 50-250(I) 12.5 20 1450 2.2 380 1529 2780 2585 3864 1668 242 50-250(I)A 11.7 17.5 1450 1.5 380 1321 2307 2196 2752 1460243 50-250(I)B 10 13 1450 1.1 380 1182 2029 1946 2850 1321 244 50-315(I) 12.5 32 1450 4 380 1946 3475 3294 4865 2155 245 50-315(I)A 11.7 28 1450 3 380 1807 3197 3030 4476 2016 246 50-315(I)B 10 21 1450 3 380 1807 3197 3030 4476 2016 247 65-125 12.5 5 1450 0.55 380 945 1487 1418 2085 1112 248 65-160 12.5 8 1450 0.75 380 973 1640 1543 2280 1112 249 65-160A 11 6 1450 0.55 380 945 1487 1418 2085 1112 250 65-200 12.5 12.5 1450 1.1 380 1112 1960 1849 2724 1251 251 65-200A 11.2 10 1450 0.75 380 973 1640 1543 2280 1112 252 65-250 12.5 20 1450 2.2 380 1487 2780 2627 3864 1668 253 65-250A 11.7 17.5 1450 1.5 380 1321 2307 2196 3225 1529 254 65-250B 10 13 1450 1.1 380 1182 2029 1946 2850 1390 255 65-315 12.5 32 1450 4 380 1946 3475 3294 4865 2155 256 65-315A 11.7 28 1450 3 380 1807 3197 3030 4476 2016 257 65-315B 10 21 1450 3 380 1807 3197 3030 4476 2016 258 65-125(I) 25 5 1450 0.75 380 973 1640 1543 2280 1112 259 65-160(I) 25 8 1450 1.5 380 1321 2363 2196 3225 1529 260 65-160(I)A 22 6 1450 1.1 380 1182 2029 1946 2850 1390编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式261 65-200（I) 25 12.5 1450 2.2 380 1529 2780 2627 3864 1668 262 65-200（I)A 23.3 11 1450 1.5 380 1321 2307 2196 3225 1529 263 65-250(I) 25 20 1450 3 380 1807 3197 3030 4476 2016264 65-250(I)A 22.2 15.8 1450 2.2 380 1529 2780 2627 3864 1668 265 65-250(I)B 20 12.8 1450 1.5 380 1321 2363 2196 3225 1529 266 65-315(I) 25 32 1450 5.5 380 2641 4823 4531 6714 2919 267 65-315(I)A 22.5 26 1450 4 380 1946 3517 3336 4935 2155 268 65-315(I)B 20 21 1450 3 380 1807 3253 3100 4559 2016 269 80-125 25 5 1450 0.75 380 973 1640 1543 2280 1112 270 80-160 25 8 1450 1.5 380 1321 2363 2196 3225 1529 271 80-160A 22 6 1450 1.1 380 1182 2029 1946 2850 1390 272 80-200 25 12.5 1450 2.2 380 1529 2780 2627 3864 1738 273 80-200A 23.3 11 1450 1.5 380 1321 2363 2196 3225 1529 274 80-250 25 20 1450 3 380 1946 3253 3100 4559 2155 275 80-250A 22.2 15.8 1450 2.2 380 1599 2850 2697 3989 1807 276 80-250B 20 12.8 1450 1.5 380 1348 2266 2377 3336 1668 277 80-315 25 32 1450 5.5 380 2780 4823 4531 6867 3058 278 80-315A 22.5 26 1450 4 380 2016 3586 3406 5004 2224 279 80-315B 20 21 1450 3 380 1877 3308 3141 4629 2085 280 80-125(I) 50 5 1450 1.5 380 1321 2363 2196 3225 1599 281 80-160（I) 50 8 1450 2.2 380 1529 2780 2627 3864 1668 282 80-160（I)A 46 6 1450 1.5 380 1321 2363 2196 3225 1599 283 80-200(I) 50 12.5 1450 4 380 1946 3517 3336 4935 2224 284 80-200(I)A 44.7 10 1450 3 380 1877 3253 3100 4559 2155 285 80-250(I) 50 20 1450 5.5 380 2641 4823 4531 6867 2919 286 80-250(I)A 46 17 1450 4 380 2016 3586 3406 5004 2224287 80-250(I)B 40.5 13 1450 3 380 1877 3308 3141 4629 2085 288 80-315(I) 50 32 1450 11 380 4448 6394 6255 9452 4865 289 80-315(I)A 46 27.9 1450 7.5 380 3058 5616 5407 8326 3336编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式290 80-315(I)B 40.5 21 1450 5.5 380 2919 5115 4893 7589 3197 291 100-125 50 5 1450 1.5 380 1390 2391 2266 3336 1599 292 100-160 50 8 1450 2.2 380 1557 2850 2697 3989 1807 293 100-160A 46 6 1450 1.5 380 1390 2446 2321 3419 1599 294 100-200 50 12.5 1450 4 380 1974 3572 3406 5004 2252 295 100-200A 44.7 10 1450 3 380 1835 3308 3141 4629 2085 296 100-250 50 20 1450 5.5 380 2919 5115 4823 7450 3197 297 100-250A 46 17 1450 4 380 2016 3656 3475 5129 2294 298 100-250B 40.5 13 1450 3 380 1877 3392 3211 4740 1960 299 100-315 50 32 1450 11 380 4240 6172 5977 8660 4448 300 100-315A 46 27.9 1450 7.5 380 3128 5616 5407 8326 3475 301 100-315B 40.5 21 1450 5.5 380 2919 5115 4893 7589 3197 302 100-125(I) 80 5 1450 2.2 380 1599 2850 2697 3989 1807 303 100-160(I) 80 8 1450 4 380 1974 3572 3406 5004 2252 304 100-160(I)A 72 6.5 1450 3 380 1835 3308 3141 4629 2085 305 100-200(I) 80 12.5 1450 5.5 380 2919 5115 4823 7450 3197 306 100-200(I)A 72 10 1450 4 380 2016 3656 3475 5129 2363 307 100-250(I) 80 20 1450 11 380 4448 6394 6255 9452 4726308 100-250(I)A 75 17.5 1450 7.5 380 3128 5616 5407 8326 3475 309 100-250(I) 69 15 1450 5.5 380 2919 5115 4893 7589 3197 310 100-315(I) 80 32 1450 15 380 4796 7020 6811 10286 5143 311 100-315(I)A 75 27.5 1450 11 380 4518 6603 6603 9730 4865 312 100-315(I)B 70 24 1450 11 380 4518 6603 6603 9730 4865 313 100-400(I) 80 50 1450 22 380 6255 8757 8479 13344 6533 314 100-400(I)A 75 44 1450 18.5 380 5699 8201 8132 12232 5977 315 100-400(I)B 70 38 1450 15 380 4865 7089 6881 10425 5143 316 125-125 100 5 1450 2.2 380 1640 2989 2836 4170 1946 317 125-160 100 8 1450 4 380 2016 3656 3489 5129 2224 318 125-160A 87 6 1450 3 380 1946 3572 3406 5004 2155编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式319 125-200 100 12.5 1450 7.5 380 3128 5616 5407 8326 3406 320 125-200A 89 10 1450 5.5 380 2919 5115 4893 7589 3197 321 125-250 100 20 1450 11 380 4518 6811 6672 9730 4726 322 125-250A 93.5 17.5 1450 7.5 380 3197 5699 5546 8326 3753 323 125-250B 87 15 1450 5.5 380 3058 5560 5421 8201 3614 324 125-315 100 32 1450 15 380 4976 7228 6950 10564 5143 325 125-315A 91 27 1450 11 380 4587 6672 6672 9730 4865 326 125-315B 87 24 1450 11 380 4518 6603 6603 9661 4865 327 125-400 100 50 1450 30 380 7645 11537 11120 16819 8062 328 125-400A 94 44 1450 22 380 5977 8757 8479 13344 6394329 125-400B 87 37.5 1450 18.5 380 5699 8201 8062 12232 5699 330 125-200(I) 160 12.5 1450 11 380 4518 6603 6603 9730 4518 331 125-200(I)A 143 10 1450 7.5 380 3197 5699 5421 8340 3892 332 125-250(I) 160 20 1450 15 380 4935 7228 6950 10564 5004 333 125-250(I)A 147 17 1450 11 380 4587 6672 6672 9869 4587 334 125-250(I)B 134 14 1450 7.5 380 3267 5769 5491 8479 3962 335 125-315(I) 160 32 1450 22 380 6255 8757 8479 13344 6255 336 125-315(I)A 150 28 1450 18.5 380 5699 8201 8062 12232 5699 337 125-315(I) B 138 24 1450 15 380 4935 7228 6950 10564 5004 338 125-400(I) 160 50 1450 37 380 10008 14873 14456 21684 10147 339 125-400(I)A 150 44 1450 30 380 8062 11954 11537 17514 8201 340 125-400(I)B 138 38 1450 30 380 8062 11954 11537 17514 8132 341 150-200 200 12.5 1450 11 380 4587 6672 6672 9730 4587 342 150-200A 176 10 1450 7.5 380 3197 5699 5421 8340 3892 343 150-250 200 20 1450 15 380 4935 7228 6950 10564 5004 344 150-250A 184 17 1450 11 380 4587 6672 6672 9869 4587 345 150-250B 167 14 1450 7.5 380 3267 5769 5491 8479 3962 346 150-315 200 32 1450 22 380 6255 9174 9174 13483 6255 347 150-315A 187 28 1450 18.5 380 5977 8479 834 13066 5977编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式348 150-315B 173 24 1450 15 380 5074 7367 7367 10703 5213 349 150-400 200 50 1450 37 380 10286 19877 19738 25020 10634350 150-400A 187 44 1450 30 380 7715 18904 18765 23352 8062 351 150-400B 174 38 1450 30 380 7715 18904 18765 23352 8062 352 150-200(I) 200 12.5 1450 15 380 4935 7228 6950 10564 5004 353 150-200(I)A 179 10 1450 11 380 4587 6672 6672 10008 4587 354 150-250(I) 200 20 1450 18.5 380 5908 8479 8340 13066 5977 355 150-250(I)A 187 17.5 1450 15 380 5004 7367 7367 10703 5213 356 150-250(I)B 173 14 1450 11 380 4657 7089 695 10286 4726 357 150-315(I) 200 32 1450 30 380 8062 11954 11815 17653 8201 358 150-315(I)A 187 28 1450 22 380 6255 9313 9174 13622 6394 359 150-315(I)B 173 24 1450 18.5 380 5977 9035 8896 13344 6116 360 150-400(I) 200 50 1450 45 380 11120 15985 15985 24742 11259 361 150-400(I)A 187 44 1450 37 380 9869 14734 14734 21823 10842 362 150-400(I)B 173 37.5 1450 30 380 7923 12093 12093 17931 8340 363 200-200 200 12.5 1450 15 380 5074 7367 7367 10703 5213 364 200-200A 179 10 1450 11 380 4657 7089 7089 10425 4726 365 200-250 200 20 1450 18.5 380 5977 8757 8757 13066 5977 366 200-250A 187 17.5 1450 15 380 5074 7645 7645 10981 5213 367 200-250B 173 14 1450 11 380 4657 7228 7228 10564 5282 368 250-315 200 32 1450 30 380 8201 12232 12232 18070 8271 369 200-315A 187 28 1450 22 380 6255 9591 9591 13622 6464 370 200-315B 173 24 1450 18.5 380 5977 9174 9035 6116 6116 371 200-400 200 50 1450 45 380 10564 17375 17236 11398 11398 372 200-400A 187 44 1450 37 380 9869 15290 15151 10634 10634373 200-400B 173 37.5 1450 30 380 7854 12232 12093 8479 8479 374 200-200(I) 400 12.5 1450 22 380 5838 9591 9452 6464 6464 375 200-200(I)A 358 10 1450 18.5 380 5560 9174 9035 6116 6116 376 200-250(I) 40 20 1450 30 380 7645 12093 11954 8062 8062编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式377 200-250(I)A 358 16 1450 22 380 5838 9591 9452 6464 6464 378 200-250(I)B 322 13 1450 18.5 380 5560 9174 9035 6116 6116 379 200-315(I) 400 32 1450 55 380 12788 20572 20294 13761 13761 380 200-315(I)A 374 28 1450 45 380 10564 17375 17236 11398 11398 381 200-315(I)B 346 24 1450 37 380 9869 15290 15151 10634 10634 382 200-400(I) 400 50 1450 90 380 17445 25715 25437 18835 18835 383 200-400(I)A 374 44 1450 75 380 15985 24047 23908 16819 16819 384 200-400(I)B 347 38 1450 55 380 13414 20433 20155 14387 14387 385 200-400(I)C 320 32 1450 45 380 10842 17514 17375 11676 11676 386 250-250 550 20 1450 45 380 11259 18765 18348 12024 12024 387 250-250A 490 16 1450 37 380 10078 16680 16263 10981 10981 388 250-315 550 32 1450 75 380 16541 24881 24603 17514 17514 389 250-315A 515 28 1450 55 380 14039 20989 20850 15012 15012 390 250-315B 476 24 1450 45 380 11537 18209 18070 12302 12302 391 250-400 550 50 1450 110 380 30302 / / / 31831 392 250-400A 515 44 1450 90 380 20711 / / / 22101 393 250-400B 476 37.5 1450 75 380 19599 / / / 21823394 300-235(I) 1080 40 1450 160 380 41422 / / / 45453 395 300-235(I)A 965 32 1450 132 380 37252 / / / 41005 396 300-250 720 20 1450 55 380 14595 / / / 15707 397 300-250A 600 17 1450 45 380 12371 / / / 13344 398 300-315 720 32 1450 90 380 19738 / / / 21406 399 300-315A 650 28 1450 75 380 17236 / / / 18487 400 300-315B 580 24 1450 55 380 14595 / / / 15846 401 300-400 720 50 1450 132 380 36696 / / / 38364 402 300-400A 600 44 1450 110 380 33916 / / / 34611 403 350-315 1200 20 1450 110 380 37113 / / / 38781 404 350-315A 1080 17 1450 75 380 24770 / / / 25423 405 350-400 1200 32 1450 160 380 50179 / / / 51708编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式406 350-400A 1080 28 1450 132 380 46843 / / / 48372 407 350-460 1210 50 1450 250 380 78396 / / / 79647 408 350-460A 1080 44 1450 200 380 70890 / / / 72280 409 300-235 720 18 970 55 380 28634 / / / 29607 410 300-235A 657 15 970 45 380 26410 / / / 27800 411 300-300 720 28 970 75 380 30580 / / / 31553 412 300-300A 666 24 970 75 380 30580 / / / 31553 413 300-300B 623 21 970 55 380 28495 / / / 29468 414 300-380 720 44 970 132 380 41005 / / / 42812415 300-380A 666 38 970 110 380 37252 / / / 38642 416 300-380B 623 33 970 90 380 32804 / / / 34333 417 350-250 800 20 970 75 380 32943 / / / 33777 418 350-250A 715 16 970 55 380 29746 / / / 30580 419 350-315 800 32 970 90 380 38920 / / / 40241 420 350-315A 748 28 970 75 380 33777 / / / 34611 421 350-315B 692 24 970 75 380 33638 / / / 34472 422 350-400 800 50 970 160 380 60465 / / / 61855 423 350-400A 750 44 970 132 380 59075 / / / 60604 424 350-400B 697 38 970 110 380 51847 / / / 53237 425 400-400 1080 12.5 970 55 380 37252 / / / 37947 426 400-400A 966 10 970 45 380 35584 / / / 36001 427 400-500 1080 20 970 90 380 42117 / / / 43368 428 400-500A 996 17 970 75 380 40449 / / / 41144 429 400-500B 935 15 970 55 380 37947 / / / 38642 430 400-625 1080 32 970 132 380 61577 / / / 64635 431 400-625A 996 27 970 110 380 59631 / / / 60465 432 400-625B 935 24 970 90 380 52264 / / / 53376 433 500-400 1200 12.5 970 75 380 51569 / / / 51986 434 500-400A 1073 10 970 55 380 40449 / / / 37391编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式435 500-500 1200 20 970 110 380 67554 / / / 68110436 500-500A 1106 17 970 90 380 60882 / / / 61855 437 500-500B 1040 15 970 75 380 51847 / / / 52125 438 500-625 1200 32 970 160 380 81593 / / / 82566 439 500-625A 1106 27 970 132 380 68388 / / / 69778 440 500-625B 1040 24 970 110 380 65330 / / / 66720【CQB型不锈钢磁力离心泵】型号意义：CQB磁力驱动泵价格型号口径流量扬程转速电机功率电压单价进口出口普通型防爆型CQB32-20-10532 20 3.212.52900 1.1 380 5630 6116CQB32-20-125 20 1.5 380 5769 6255 CQB32-20-160 32 2.2 380 8062 8618CQB40-25-12540 25 6.3 20 2.2 380 8062 8618CQB40-25-160 32 3 380 9313 10008 CQB40-25-200 50 5.5 380 10147 11259。
