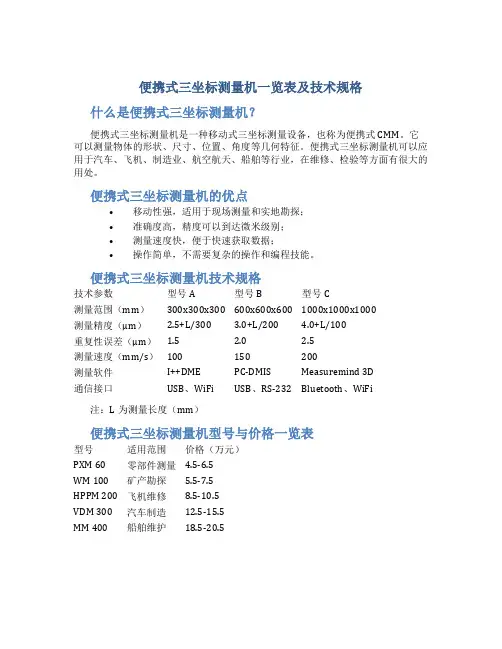

便携式三坐标测量机一览表及技术规格
一．设备的基本要求
1：参与投标的供应商须承制过三次及以上类似产品的经历，且须提供制造、安装相关资质和证明。
必须提供投标同规格型号，同精度产品的有效证明（中标通知书或供货合同复印件及用户证明资料、联系人、联系电话，不得少于三家）；
2：仪器的核心部件必须是全新国外进口的；仪器具有很好的结构刚性；技术先进，设备功能达到目前同类产品先进水平，运行可靠，符合国际标准。
3：该设备是一种便携式高精度的空间几何量测量与评价系统，用于工厂现场焊接（铆
接）工装夹具、汽车零部件、汽车白车身、整车几何尺寸的测量及其重复性的验证，并实现大型曲线曲面类工件的理论数模与实际工件的对比测量、满足工厂现场实现
对隐藏点的测量，理论数模与实际工件的对比测量；在测量时能在3分钟之内完成
坐标系的建立。
4：具有重量轻、方便携带,具有防尘、免维护特点，各材料均有温度自动补偿功能；
5：买方工厂现场白车身总拼焊夹具的外形尺寸（最大尺寸）：长度6m×宽度4m×高度3m，卖方针对买方白车身总拼焊夹具的测量需求及白车身焊接总成的测量需求在投标文件中提供详细测量解决方案。
二．关节臂基本配置
关节臂测量系统，基本供货要求如下：
三.设备主要技术参数要求
1：环境要求：
1.1环境温度：0- 50 C；
1.2环境湿度：25％－90%，无冷凝；
1.3电源要求：220V±10%，50Hz；
3：关节臂技术参数及要求：
3.1测量范围：≥3.5米（直径）；
3.2精度：
单点重复性≤0.065mm；
空间精度：≤0.095mm；
3.3关节轴结构，含7个自由度（可以保证便携性和夹具上狭小空间测量）；
3.4具有Wi-Fi通讯功能，自带电源蓄电配置，工作现场若有出现突发断电的情况
下能继续进行检测工作，保证测量数据不会丢失；
3.5关节臂采用航空标准级碳素复合材料制造，具有重量轻、高硬度和抗弯曲性等
特点，使用稳定可靠；
3.6具有关节保护装置，操作人员操作错误时能提供报警以保护关节轴；
3.7使用标配测头时不存在任何测量死角，设备内部具备自动温度传感器，对于环
境温度的变化，要能够做到温度补偿；
3.8温度补偿：内部自动温度补偿及软件温度补偿，包括硬件各关节有温度传感器
对测量臂进行实时温度补偿，保证其在车间环境下测量的稳定性；
3.9自平衡：内置自平衡功能，无需外部支撑附件，满足最大测量行程，旋转灵活。
操作人员只需单手握住测头就可完成测量臂的移动和工件的测量及软件的操作；
3.10产品结构紧凑、轻便易携带的特点，并支持多种安装固定附件以满足用户不
同场合及不同应用的需求；
3.11内置可充电电池，充满电后可支持设备连续运行4小时以上；
备注：买方未提及但投标方设备还拥有的其它功能特点，投标方应在投标书设备特点部分明确指出并对其进行描述。
4：测量软件要求
4.1测量软件具有中文、英文版本；
4.2测量软件具备多种坐标系建立的功能，包括但不限于3-2-1、迭代法、最佳匹
配等，能够进行自由曲面类零件的坐标找正；
4.3测量软件包是国际行业中的主流软件，必须通过相关认证，如PTB认证等；
4.4 CAD 数据读入，支持的格式有：IGES，STEP，VDAFS， XYZ，STL等。
CAD数据输出，支持的格式有：IGES， STEP，VDAFS，Parasolid等。
4.5测量软件包具有图形环境，即所有测量和计算元素均可以图形方式显示和交互
操作；
4.6测量软件包的基本功能包括国家标准中所规定的所有形位公差的测量。
4.7测量软件包具有CAD数模读入和交互编程功能，具有脱机编程和实时测量的能
力;
4.8在基于CAD的曲面测量过程中，软件能根据测量点自动计算理论点和误差。
4.9软件具有图形显示模块，能以图形和报表两种形式显示测量数据以及测量结
果；
4.10测量报告可以以图形和数字化输出、打印，可以以Pdf、Excel等格式存贮，
igs等格式输出；
4.11报告页面的格式可以根据操作员的要求定制。
5.计算机系统
1)数据处理系统（移动工作站）配置要求：
2)CPU≥Intel Core i7 2.66 GHz；
3)内存≥32GB；
4)硬盘≥500 GB；
5)光驱：DVD+/-RW；
6)显卡≥2G独立显卡；
7)操作系统：预装正版的Windows 7中文版和Office2007中文版
8)移动工作站用光电滚轮无线鼠标；
三．设备运输及交货时间、地点
1.包装箱坚固，经过熏蒸后的木箱或铁皮箱，适用长途运输、防潮、防锈、防震、
防粗暴装卸，适于海、空运输和整体吊运。
跟踪仪主体还应有独立包装，携带方便、安全、可靠；
2.运输方式：空运和陆运；
3.交货时间：技术协议签定后1个月内；
4.交货地点：重庆力帆乘用车有限公司焊装一车间
四．安装调试
1.设备到达买方现场后，由买卖双方对外观、配置和零部件所列清单及文件的完
整性进行开箱验收；
2. 卖方承担安装和调试检验工作，卖方自带必要的专用工具、量具和其它用具，
并在买方现场免费进行设备操作技术培训。
五、验收
1. 验收标准：以双方签订的技术协议和国家具有资质的第三方检定机构出具的校
验证书作为验收的标准（费用由卖方承担）；
2. 卖方保证所提供仪器是专为买方在确定制造厂利用成熟技术制造的全新产品。
关键重要器件应是国外优质产品。
保证产品质量符合相应的国际标准，国家标准，行业标准，对其产品提供相应的检测合格报告；
3. 检定需经国家认可的计量检定部门进行计量检定，校准结果应符合该标称精
度；
4. 卖方在设备发到买方后提供本台设备的出厂合格证书、几何精度报告、性能检
测报告文本，在买方现场进行设备的精度验收。
终验收内容还包括：货物清点，计算机及软件功能测试，技术资料验收和接收、三坐标精度验收、培训等。
五．培训
1.培训费用包含在投标报价中；
2.培训时间分两次进行：第一次设备交货现场后5个工作日（培训时间不少于6
个工作日），第二次在买方使用设备1个月后(根据买方根据使用需求提出，培训时间不少于3个工作日）；培训人员可安排3-4人.
3.培训内容为：
3.1仪器的正确使用和操作；
3.2仪器一般故障的排除和日常维护、保养、特殊保养等；
3.3软件操作和常见测量应用。
六．卖方交付资料
七．质量保证和技术服务
1.质量保证期起始时间为双方确认设备终验收合格之日起开始计算；
2.质保期为验收合格后整机及所有附件免费保修1年
3.若发生设备故障，供方承诺在接到通知后8小时内答复，若需维修48小时内派
人到需方设备所在地进行免费修复；
4质保期外如发生故障，供方在接到通知2小时内给予答复，在48小时内派人到现场排除故障；
5制造厂家在重庆本地具备不少于2位技术服务人员；
6供方在中国境内必须设有校准中心和维修机构，设备出现故障无需返回国外厂家
就能解决问题；
6.质保期内因设备质量原因造成损坏的零部件由供方无条件免费更换，计算机系统和软件负责免费升级；质保期外软件需升级时，供方应给予支持并以最优惠价格收取相应费用。
7.质保期外由非人为因素造成损坏的零部件由供方修复，并以最优惠的价格收取相应费用；
8.保持供货渠道, 供方在国内应有充足的备件，应长期提供设备所需的维修备件；
9.如果设备在质保期内连续一周无法正常工作则免费更换新设备。
免费更换后的设备和零部件质保期按新机验收后开始算起，终身负责维修。
10.卖方应承诺在质保期过后，终身为用户提供优惠备件及优质服务。
