三坐标测量机及其应用.

三坐标最大允许误差摘要：1.三坐标测量机的概述2.三坐标允许误差的定义3.三坐标测量机的最大允许误差标准4.三坐标测量机的应用领域正文：1.三坐标测量机的概述三坐标测量机，又称为三坐标测量仪，是一种高精度的测量设备，主要用于测量物体的三维空间尺寸，包括长度、高度和深度等。

它具有高精度、高效率和操作简便等特点，被广泛应用于机械制造、航空航天、汽车制造等领域。

2.三坐标允许误差的定义三坐标允许误差是指三坐标测量机在测量过程中，测量结果与实际值之间的差异。

通常情况下，三坐标测量机的允许误差包括绝对误差和相对误差两种。

3.三坐标测量机的最大允许误差标准我国对三坐标测量机的最大允许误差有严格的标准。

根据GB/T 13850-2019《三坐标测量机》标准规定，三坐标测量机的最大允许误差应满足以下要求：（1）长度测量的最大允许误差：±(5+L/1000)μm，其中L 为测量长度（mm）；（2）高度测量的最大允许误差：±(5+H/1000)μm，其中H 为测量高度（mm）；（3）深度测量的最大允许误差：±(5+D/1000)μm，其中D 为测量深度（mm）。

4.三坐标测量机的应用领域三坐标测量机在多个领域具有广泛的应用，如：（1）机械制造：用于测量各种机械零件的尺寸，以确保其符合设计要求；（2）航空航天：用于测量航空航天器的零部件，以确保其满足高精度、高可靠性的要求；（3）汽车制造：用于测量汽车零部件的尺寸，以确保汽车的性能和安全性；（4）电子行业：用于测量电子元器件的尺寸，以确保其符合电子产品的设计要求。

总之，三坐标测量机是一种高精度的测量设备，具有重要的应用价值。

三坐标测量仪的原理和应用1. 三坐标测量仪的概述三坐标测量仪是一种精密测量仪器，用于对复杂形状的工件进行精确测量。

它可以在三个坐标轴上移动，并通过测头进行测量。

三坐标测量仪在制造业中广泛应用，特别是在汽车、航空航天、电子和机械制造等领域。

三坐标测量仪主要由工作台、测头、测量软件等组成。

工作台用于放置被测物体，测头则负责测量物体各个位置的坐标和尺寸。

测量软件负责处理测量数据并生成报告。

2. 三坐标测量仪的原理三坐标测量仪的测量原理基于测头的运动和测量信号的获取。

测头可以沿着X、Y、Z三个坐标轴移动，通过控制和调节测头的位置，可以在三个坐标轴上测量被测物体的尺寸和位置。

测头通常包括接触式测头和非接触式测头两种类型。

接触式测头通过触碰物体表面来获取测量数据。

它使用钢球或针状探头与物体接触，通过测量接触力或位移来确定物体的尺寸和位置。

非接触式测头则通过光学或激光干涉技术来获取测量数据。

它可以快速、精确地测量物体的尺寸和形状，而不会对物体表面造成损伤。

3. 三坐标测量仪的应用三坐标测量仪在制造业中有着广泛的应用，以下是几个常见的应用领域：(1) 汽车制造三坐标测量仪用于汽车制造过程中对汽车零部件进行精确测量。

它可以测量零部件的尺寸和位置，以确保其符合设计要求。

三坐标测量仪在车身焊接、发动机装配和质量控制等环节都起着重要的作用。

(2) 航空航天在航空航天领域，精密测量是确保零部件符合设计和制造要求的关键之一。

三坐标测量仪可以用于测量航空发动机叶片、飞机螺栓等复杂形状的零部件，以确保其尺寸和位置的精度。

(3) 电子制造在电子制造中，三坐标测量仪被广泛应用于PCB板的测量和组装过程中。

它可以测量电子元件的尺寸和位置，以保证电路板的可靠性和质量。

(4) 机械制造在机械制造中，三坐标测量仪被用于测量各个部件的尺寸和位置，以确保产品的精度和质量。

它可以用于测量轴承、齿轮、机械零件等复杂形状的工件。

4. 三坐标测量仪的优势相比传统测量方法，三坐标测量仪具有以下优势：•高精度：三坐标测量仪可以实现微米级的尺寸测量精度，远远超过人眼的分辨能力，保证了测量结果的准确性。

三坐标测量技术在现代机械制造工业的应用摘要：由于国民经济的迅速发展，我国的机器设备和制造业逐步扩展了其在工业领域的使用。

要满足人民生活水平的提高，必须重视提高机器的品质和技术的水平。

将三轴测量技术用于机械部件的测试，能显著提高测试精度。

本文首先简要地阐述了三轴测定器在机床部件的测试中的应用，并就其在机械部件的测试中的应用进行了简要的论述，以期能为今后更好地利用三轴测试技术进行机械部件的测试工作奠定基础。

关键词：三坐标测量仪；机械零件；检测；应用前言三轴测量机是一种新的空间几何测量技术，它是将数字化技术与工业测量结合起来的一种新型的技术。

三轴测量机在工业上的运用，不仅能改进传统手工难以完成的测控工作，而且能显著地提高测控准确率。

三轴测量机是一种新型的精密仪器，它可以精确地测量出工件的尺寸，也可以对大量的工件进行反复的检查。

1.三坐标测量仪在机械零件检测中的应用特点三坐标测试仪的实质是一种高精度的测量仪，它以 X/Y/Z轴为基本参考系统，所以它的三条不同的运动轨道，即沿一条不同的轴线移动[2]。

三坐标测量仪器不但包括三个主轴的主要机构构成，而且还包括电子控制硬件设备、测头设备和数据处理软件。

三轴测量仪器是指精密的机器零件，利用电脑进行三坐标测量。

三轴测量机在工况下的工作状况比较复杂，应该在实际的测试和检查中，将被测对象的规格设定在特定的测量区域内，同时要充分地综合目标的测量，从而精确地计算出尺寸数据值和定位容限数据值。

2.三坐标测量仪在机械零件检测中的具体应用2.1 注重三坐标测量仪的选择在进行机器部件检验时，首先要注意三轴测量仪器的选用，以保证所选用的仪器的规格是正确的。

通常，三轴测量仪的测距应在650mmX650mmx160mm的范围内，并对测试仪的精确度进行适当地调整，保证测出的偏差小于0.0005毫米，从而提高机器设备的工作精度[3]。

在对有关的机器部件进行检验的过程中，必须保证其标准化和合理性，在对有关的测试资料进行计算时，必须保证 CAD等计算机软件的正确应用，对其进行精确的分析，并且所提供的资料必须符合规定。

三坐标测量机的原理及应用1. 三坐标测量机的基本原理1.1 三坐标测量机的定义和作用三坐标测量机是一种高精度测量设备，它能够通过测量工件表面上的各种点的坐标来了解工件的几何形状和尺寸。

它的主要作用是用来检测工件的几何形状和尺寸是否符合设计要求，以实现工件的质量控制。

1.2 三坐标测量机的工作原理三坐标测量机通过夹具固定工件，并由数控系统控制探头在三个坐标轴上移动，测量工件表面上各个点的坐标值。

具体的工作原理如下：1.夹具固定工件：首先，将需要测量的工件夹在测量机的工作台上，固定工件的位置。

2.移动探头：测量机的数控系统会根据设定的测量路径，控制探头在三个坐标轴上进行移动。

探头可以实现旋转、抬升、下降等运动。

3.测量点坐标：当探头接触到工件的表面时，测量机会采集探头的坐标值，并记录下来。

通过多次测量不同的点，可以得到工件的整体几何形状。

4.数据处理：测量的数据会被送入三坐标测量机的计算机系统中。

计算机系统会对数据进行处理和分析，生成测量报告和测量结果。

2. 三坐标测量机的应用三坐标测量机在制造业中有广泛应用，特别是在需要高精度测量的行业。

以下是三坐标测量机的一些主要应用领域：2.1 航空航天工业三坐标测量机被广泛应用于航空航天工业中。

在航空航天工业中，各种零部件和组件的尺寸和形状对于正常的工作至关重要。

三坐标测量机可以快速、精确地测量各种复杂曲面的形状和尺寸，保证了飞机和航天器的质量。

2.2 汽车制造业在汽车制造业中，三坐标测量机被广泛应用于汽车零部件的测量和质量控制。

利用三坐标测量机可以对发动机、车身、底盘等关键部件进行精确的测量，确保汽车的质量和性能符合设计要求。

2.3 机械制造业在机械制造业中，三坐标测量机被用于测量各种机械零部件的尺寸和形状。

机械制造业对于零部件的尺寸精度要求很高，使用三坐标测量机可以快速、准确地测量各种复杂形状的零部件。

2.4 其他领域除了上述应用领域外，三坐标测量机还被广泛应用于电子制造、仪器仪表、模具制造等行业。

三坐标测量机的介绍及应用领域三坐标测量机（Coordinate Measuring Machine，简称CMM）是一种精密测量工具，它利用电子传感器和计算机技术，能够测量出物体各个位置的坐标，并实现对各种尺寸、形状和位置精度的测量。

三坐标测量机主要由三个坐标轴、测量头、测量软件和计算机系统组成。

它的工作原理是通过测量头的移动和定位，来测量物体上的点坐标，并将所测得的数据转化为三维坐标系内的测量结果。

三坐标测量机精度高、可重复性好，能够测量出物体的形状、尺寸、位置精度等多个参数，广泛应用于各个行业。

1.制造业：三坐标测量机可用于各种工件的质量检测、尺寸测量、表面形状检测等。

在汽车、航空、航天、机械等制造业中，三坐标测量机被广泛应用于产品研发、生产过程中的质量控制，以及维修和维护过程中的精度检测。

2.电子业：在电子产业中，三坐标测量机可用于PCB板的尺寸测量、焊接质量检测、组件的形状测量等。

它能够帮助生产商确保电子器件的准确精度和符合设计要求。

3.医疗器械：三坐标测量机可用于医疗器械的尺寸检测、表面光洁度评估、零件的装配精度检测等。

它在医疗器械的设计、生产和质量控制过程中起到了重要的作用。

4.船舶工程：三坐标测量机可用于船舶工程中的船体建模、尺寸测量、异形零件与装配件的测量等。

它能提供精确的数据支持，确保船舶工程的质量和安全。

5.航空航天业：在航空航天业中，三坐标测量机可用于飞机部件的复杂曲面测量、形状偏差分析等。

它帮助制造商确保飞机组件精度达到要求，提高航空器的安全性。

6.运动器械：三坐标测量机在运动器械行业中可用于测量设备的尺寸、角度精度、平整度等。

它对于保证运动器材的性能和安全起到了关键作用。

总之，三坐标测量机在制造业、电子业、航空航天、医疗器械、船舶工程、运动器械等领域有着广泛的应用。

它的高精度、高可靠性和高效率为各个行业提供了重要的支持和保障，能够提高产品质量、提升生产效率，为技术研发和产品改进提供了可靠的测量数据。

三坐标测量机的介绍及应用摘要：我公司是专业提供机械测量解决方案的服务提供商，包括三坐标测量、径向跳动测量等。

根据我们多年为客户提供服务的实战经验，本文就三坐标测量机的定义，测量原理，测量方法，以及应用等内容进行详细的讲解。

一、三坐标测量机的介绍三坐标测量机(Coordinate Measuring Machine, CMM) 是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。

二、三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。

三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。

将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。

三、三坐标使用方法：CMM按测量方式可分为接触测量和非接触测量以及接触和非接触并用式测量，接触测量常于测量机械加工产品以及压制成型品、金属膜等。

本文以接触式测量机为例来说明几种扫描物体表面，以获取数据点的几种方法，数据点结果可用于加工数据分析，也可为逆向工程技术提供原始信息。

扫描指借助测量机应用PC- DMIS软件在被测物体表面特定区域内进行数据点采集。

此区域可以是一条线、一个面片、零件的一个截面、零件的曲线或距边缘一定距离的周线。

扫描类型与测量模式、测头类型及是否有CAD文件等有关，状态按纽（手动/DCC）决定了屏幕上可选用的“扫描”（SCAN）选项。

若用DCC方式测量，又具有CAD 文件，那么扫描方式有“开线”（OPEN LINEAR）、“闭线”（CLOSED LINEAR）、“面片”（PATCH）、“截面”（SECTION）及“周线”（PERIMETER）扫描。

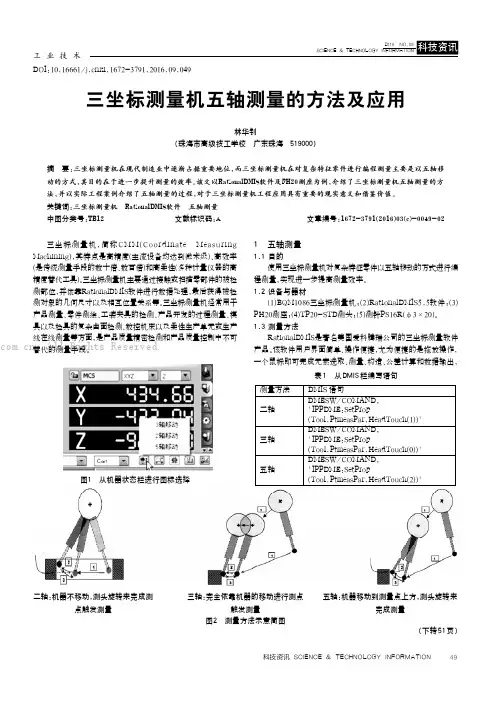

三坐标测量机,简称CM M(Coordinate Measuring Machining),其特点是高精度(主流设备均达到微米级)、高效率(是传统测量手段的数十倍、数百倍)和高柔性(多种计量仪器的高精度替代工具)。

三坐标测量机主要通过接触或扫描零部件的被检测部位,并依靠RationalDMIS软件进行数据处理,最后获得被检测对象的几何尺寸以及相互位置关系等。

三坐标测量机经常用于产品测量、零件测绘、工装夹具的检测、产品开发的过程测量、模具以及检具的复杂曲面检测、数控机床以及柔性生产单元或生产线在线测量等方面,是产品质量精密检测和产品质量控制中不可替代的测量手段。

1 五轴测量1.1 目的使用三坐标测量机对复杂特征零件以五轴移动的方式进行编程测量,实现进一步提高测量效率。

1.2 设备与器材(1)BQM1086三坐标测量机;(2)RationalDMIS5.5软件;(3)PH20测座;(4)TP20-STD测头;(5)测针PS16R(φ3×20)。

1.3 测量方法RationalDMIS是著名美国爱科腾瑞公司的三坐标测量软件产品。

该软件用户界面简单、操作便捷,尤为便捷的是拖放操作,一个鼠标即可完成元素选取、测量、构造、公差计算和数据输出,DOI:10.16661/ki.1672-3791.2016.09.049三坐标测量机五轴测量的方法及应用林华钊(珠海市高级技工学校 广东珠海 519000)摘 要:三坐标测量机在现代制造业中逐渐占据重要地位,而三坐标测量机在对复杂特征零件进行编程测量主要是以五轴移动的方式,其目的在于进一步提升测量的效率。

该文以RationalDMIS软件及PH20测座为例,介绍了三坐标测量机五轴测量的方法,并以实际工程案例介绍了五轴测量的过程,对于三坐标测量机工程应用具有重要的现实意义和借鉴价值。

关键词:三坐标测量机 RationalDMIS软件 五轴测量中图分类号:TB12文献标识码:A文章编号:1672-3791(2016)03(c)-0049-02图1从机器状态栏进行图标选择测量方法 DMIS 语句二轴DMESW/COMAND, 'IPPDME:SetProp(Tool.PtmeasPar.HeadTouch(1))' 三轴DMESW/COMAND, 'IPPDME:SetProp(Tool.PtmeasPar.HeadTouch(0))' 五轴DMESW/COMAND, 'IPPDME:SetProp(Tool.PtmeasPar.HeadTouch(2))'表1 从DMIS 栏编写语句图2 测量方法示意简图二轴:机器不移动,测头旋转来完成测点触发测量三轴:完全依靠机器的移动进行测点触发测量五轴:机器移动到测量点上方,测头旋转来完成测量(下转51页). All Rights Reserved.无法正常启动运行,引发生设备事故。

论述三坐标测量机的重要作用一、三坐标测量机简介。

三坐标测量机，简称CMM，是由三个相互垂直的运动轴X、Y、Z建立起一个直角坐标系，测头的一切运动都在这个坐标系中进行，测头的运动轨迹由测球中心点来表示。

测量时，把被测零件放在工作台上，测头与零件表面接触，三坐标测量机的检测系统可以随时给出测球中心点在坐标系中的精确位置。

当测球沿着工件的几何型面移动时，就可以得出被测几何型面上各点的坐标值。

将这些数据送入计算机，通过相应的软件进行处理，就可以精确地计算出被测工件的几何尺寸、形状和位置公差等。

它广泛应用于机械制造、仪器制造、电子工业、航空工业等各领域。

二、三坐标测量机的引进提高了检测效率和精度、加速了公司产品质量的提高。

三坐标测量机使用以前的检测设备大部分都是基于手工检测，检测结果受人为因素的影响较大，同时也严重的影响了工作效率。

由于以前缺少先进的检测手段，有些形状和位置公差无法检测，而采用专用检具检测又往往难以正确反映产品的加工精度，引进三坐标测量机后这些已不在是问题，全都轻松实现，大大的提高了检测精度。

原来需做工装才能完成测量的工件在三坐标测量机上直接就可以测量，节省大量的工装制作费用和存放空间，降低了产品成本费用。

对产品质量进行了预防控制，通过对重点关键零部件进行定期、定量抽检，形成了固定的检测程序，节省了大量的时间，提高了检测效率的同时，还提供了大量的可以对比分析的数据。

同时还对生产现场的质量问题时时测量跟踪，对于检测不合格的产品及时进行工艺、工装、设计等方面的改进，使产品质量不断的获得提高，产品的合格率越来越高。

三、三坐标测量机为提高公司生产工艺水平作出了贡献。

三坐标测量机使用以前的检测设备大部分缺少三维检测手段，影响了各公司生产工艺水平的提高，是企业长期难以解决的问题。

汽车车身主要由冲压件焊接而成，因此模具的好坏直接影响到钣金件以至于整车质量，而汽车的完美特性使得模具曲面更加复杂，如果用常规的检测方法很难实现对模具的检测，因此通过三坐标测量机测量冲压件，能够生成精确到微米级的三维数据偏差和图形报告，可以直接看到某一位置的质量优劣，给模具的修改带来前所未有的便捷。

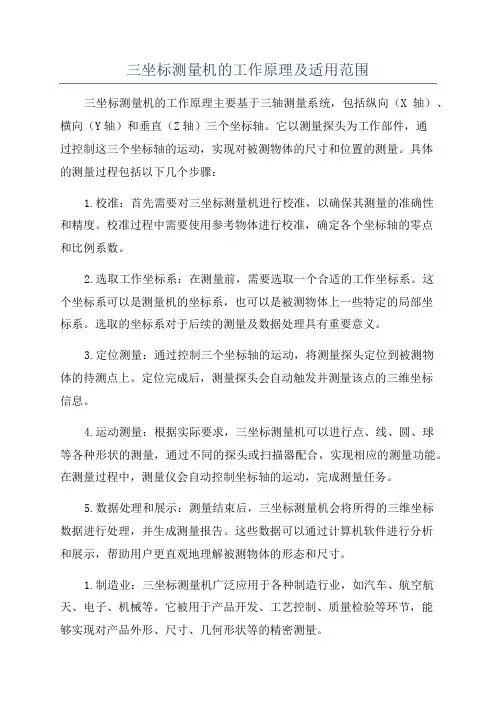

三坐标测量机的工作原理及适用范围三坐标测量机的工作原理主要基于三轴测量系统，包括纵向（X轴）、横向（Y轴）和垂直（Z轴）三个坐标轴。

它以测量探头为工作部件，通过控制这三个坐标轴的运动，实现对被测物体的尺寸和位置的测量。

具体的测量过程包括以下几个步骤：1.校准：首先需要对三坐标测量机进行校准，以确保其测量的准确性和精度。

校准过程中需要使用参考物体进行校准，确定各个坐标轴的零点和比例系数。

2.选取工作坐标系：在测量前，需要选取一个合适的工作坐标系。

这个坐标系可以是测量机的坐标系，也可以是被测物体上一些特定的局部坐标系。

选取的坐标系对于后续的测量及数据处理具有重要意义。

3.定位测量：通过控制三个坐标轴的运动，将测量探头定位到被测物体的待测点上。

定位完成后，测量探头会自动触发并测量该点的三维坐标信息。

4.运动测量：根据实际要求，三坐标测量机可以进行点、线、圆、球等各种形状的测量，通过不同的探头或扫描器配合，实现相应的测量功能。

在测量过程中，测量仪会自动控制坐标轴的运动，完成测量任务。

5.数据处理和展示：测量结束后，三坐标测量机会将所得的三维坐标数据进行处理，并生成测量报告。

这些数据可以通过计算机软件进行分析和展示，帮助用户更直观地理解被测物体的形态和尺寸。

1.制造业：三坐标测量机广泛应用于各种制造行业，如汽车、航空航天、电子、机械等。

它被用于产品开发、工艺控制、质量检验等环节，能够实现对产品外形、尺寸、几何形状等的精密测量。

2.模具制造：模具是制造业中的重要工具，其精度和质量直接关系到产品的质量。

三坐标测量机可以用于模具的测量和检验，判断模具的尺寸和形位误差，提高模具的加工精度和使用寿命。

3.物体逆向工程：通过三坐标测量机可以精确地测量复杂物体的三维形态，为物体的逆向设计和制造提供参考。

这对于手工操作难以实现的复杂形状物体的制造非常有帮助。

4.医疗器械：三坐标测量机在医疗器械行业中也得到广泛应用。

它可以用于测量和检验各种医疗设备和器械的精度，如人工关节、牙科种植体等，提高产品质量和可靠性。

三坐标测量机的工作原理及适用范围三坐标测量机，也称为CMM ，是典型的现代化仪器设备，它由机械系统和电子系统两大部分组成。

涵盖了几乎所有的普通尺寸测量，数据处理，外形分析等现代测量任务。

1、三坐标测量机的工作原理三坐标测量机是基于坐标测量的通用化数字测量设备。

它首先将各被测几何元素的测量转化为对这些几何元素上一些点集坐标位置的测量，在测得这些点的坐标位置后，再根据这些点的空间坐标值，经过数学处理方法求出其尺寸和形位误差。

如图所示，要测量工件上一圆柱孔的直径，可以在垂直于孔轴线的截面I 内，触测内孔壁上三个点（点1、2、3），则根据这三点的坐标值就可计算出孔的直径及圆心坐标O I ；如果在该截面内触测更多的点（点1，2，…，n ，n 为测点数），则可根据最小二乘法或最小条件法计算出该截面圆的圆度误差；如果对多个垂直于孔轴线的截面圆（I ，II ，…，m ，m 为测量的截面圆数）进行测量，则根据测得点的坐标值可计算出孔的圆柱度误差以及各截面圆的圆心坐标，再根据各圆心坐标值又可计算出孔轴线位置；如果再在孔端面A 上触测三点，则可计算出孔轴线对端面的位置度误差。

由此可见，CMM 的这一工作原理使得其具有很大的通用性与柔性。

从原理上说，它可以测量任何工件的任何几何元素的任何参数。

21 ZY X3OIAO I2、三坐标测量机的使用范围2.1．几何尺寸测量：可完成点、线、面、孔、球、圆柱、圆锥、槽、抛物面、环的几何尺寸测量，同时可测出相关的形状误差。

2.2．几何元素构造：通过测量相关尺寸，可构造出未知的点、线、面、孔、球、圆柱、圆锥、槽、抛物面、环等，并计算出它们的几何尺寸和形状误差。

2.3．计算元素间的关系：通过测量一些相关尺寸，可计算出元素间的距离、相交、对称、投影、角度等关系。

2.4．位置误差检测：可完成平行度、垂直度、同轴度、位置度等位置误差的测量。

2.5．几何形状扫描：用DEA公司提供的SCAN3D软件包可对工件进行扫描测量。

三坐标测量机原理及应用摘要三坐标测量机是近40年发展起来的一种高效率的新型精密测量仪器。

它广泛地应用于机械制造、电子、汽车和航空航天等工业领域中。

它可以进行零件和部件的尺寸、形状及相互位置的检测。

如箱体、导轨、涡轮和叶片、缸体、凸轮、形体等空间型面的测量。

此外，还可以用于划线、定中心孔、光刻集成电路等，并可对连续曲面进行扫描及制备数控机床的加工程序等。

由于它的通用性强、测量范围大、精度高、效率好、能与柔性制造系统相连接，已成为一类大型精密仪器，故有“测量中心”之称。

三坐标测量机在模具行业中的应用相当广泛，它是一种设计开发、检测、统计分析的现代化的智能工具，更是模具产品无与伦比的质量技术保障的有效工具。

当今主要使用的三坐标测量机有桥式测量机、龙门式测量机、水平臂式测量机和便携式测量机。

测量方式大致可分为接触式与非接触式两种。

关键词三坐标测量机传感器三维光栅尺目录第一章三坐标测量机简介第一节三坐标测量机的意义 (3)第二节三坐标测量机的研究现状 (4)第二章三坐标测量机的组成与结构第一节三坐标测量机的组成 (5)第二节三坐标测量机的结构。

(6)第三章三坐标测量机的分类及测量方法第一节三坐标测量机的分类 (8)第二节三坐标测量机的测量方法 (9)第四章三坐标测量机的应用及发展第一节三坐标测量机的应用 (10)第二节三坐标测量机的发展 (13)结束语 (15)参考文献 (16)第一章三坐标测量机简介三坐标测量机指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。

三坐标测量机作为现代大型精密测量仪器已有40多年的历史，20世纪60年代以来，随着机床、机械，汽车、航空航天和电子工业的兴起，各种复杂零件的研制急需先进的检测仪器对其检测；同时，随着产品更新节奏的加快，对产品检测速度的要求也越来越高，三坐标测量机正是集合了这两个优点，得以在测量领域得到广泛的应用。

三坐标测量机的广泛应用介绍三坐标测量机是一种高精度的测量工具，主要用于检测和测量三维工件的尺寸、形状和位置。

它能够准确地测量工件的长、宽、高等尺寸，以及平面度、垂直度、圆度、直线度、角度等形状和位置误差。

由于其高精度、高效率和多功能等特点，三坐标测量机在各个领域有着广泛的应用。

首先，三坐标测量机在机械制造行业中起着重要的作用。

机械零件的精度和质量对于机械设备的性能和使用寿命有着重要影响。

三坐标测量机能够对机械零件进行全面、精确的测量和检测，保证机械零件的尺寸和质量符合要求。

在零部件的制造过程中，三坐标测量机可以用来进行工艺检验，确保在每个工艺环节的尺寸和位置的准确性，从而提高生产效率和产品质量。

其次，三坐标测量机在汽车制造行业中也有着广泛的应用。

汽车是一个复杂的机械系统，其各个零部件的精度和质量直接影响到汽车的性能和安全性。

三坐标测量机能够对汽车的车身、发动机、转向系统等关键部件进行精确的测量和检测，以确保其尺寸和质量符合设计要求。

同时，三坐标测量机还可以在汽车出厂前对整车进行综合检测，包括车身尺寸、轮胎对称性、悬挂系统的调整等，以提供高质量和安全性的汽车产品。

此外，三坐标测量机在航空航天领域也有着重要应用。

航空航天产品的制造要求十分严格，需要满足高精度、高可靠性和高安全性的要求。

三坐标测量机可以对航空航天产品的关键部件进行精确的测量和检测，包括发动机外壳、飞机机身、导弹部件等。

通过使用三坐标测量机，可以保证产品在制造过程中的准确性和一致性，从而提高产品的可靠性和安全性。

此外，三坐标测量机还广泛应用于电子电气行业、医疗设备行业、建筑行业等领域。

在电子电气行业中，三坐标测量机可以对电子器件和电路板进行尺寸和形状的测量，以保证电子产品的性能和可靠性。

在医疗设备行业中，三坐标测量机可以对医疗设备的精度和质量进行测量和验证，从而确保其符合医疗标准和要求。

在建筑行业中，三坐标测量机可以用于建筑结构的尺寸和位置的测量，以确保建筑工程的质量和安全性。

三坐标测量报告引言三坐标测量是一种先进的精密测量技术，广泛应用于工业制造中。

它通过测量物体的三维坐标数据，可以精确地描述物体的形状、尺寸及其与设计要求之间的差异。

本报告将介绍三坐标测量的基本原理、应用范围以及样例分析。

一、三坐标测量原理三坐标测量系统由测量机、测头及软件组成。

测量机通过精密的导轨系统实现运动，测头则通过接触或非接触方式获取物体的坐标数据。

软件则通过数据处理和分析，提供测量结果。

三坐标测量的原理基于数学几何学和激光测距等技术，能够实现高精度的测量。

二、三坐标测量的应用1. 制造业三坐标测量在制造业中具有重要的应用价值。

它可以用于检测零部件的尺寸是否符合设计要求，以及表面质量是否达到标准。

通过三坐标测量，制造商可以及时发现产品的问题，保证产品质量，提高生产效率。

2. 航空航天在航空航天工业中，三坐标测量可用于检测飞机零部件的尺寸和形状。

通过与CAD模型的比对，可以及时发现制造过程中的误差，确保零部件的精确度。

三坐标测量还可用于测量飞机表面的曲率，以评估飞机的空气动力学性能。

3. 汽车工业在汽车制造过程中，三坐标测量可以帮助检测车身零部件的质量。

通过精确测量车身结构的尺寸，制造商可以确保车身的合理结构，提高车辆的安全性和乘坐舒适度。

同时，三坐标测量还可用于汽车外观件的检测，确保外观质量符合设计要求。

三、三坐标测量报告示例分析以某汽车零部件的三坐标测量为例，以下是报告中的关键内容：1. 尺寸测量报告详细记录了零部件的各个尺寸参数，如长度、宽度、高度等。

将测量结果与设计要求进行对比，评估尺寸差异，以判断零部件的质量是否符合标准。

2. 形状测量通过各个点的坐标数据，报告描述了零部件的形状特征，如曲率、曲面度，以及边缘的平直度等。

这些数据可以帮助制造商判断零部件的加工精度和几何形状，及时发现问题并进行调整。

3. 表面质量测量报告还包括了零部件表面质量的评估。

通过测量点的位置和表面均方差等数据，可以判断零部件的光洁度、表面平整度等质量指标，以确保零部件表面符合设计要求。

三坐标测量方法
三坐标测量方法是一种精密测量技术，通过测量工件上的三维坐标信息来确定其形状和位置。

在制造业和科学研究领域广泛应用，在产品设计、质量控制等方面都扮演着重要角色。

下面将介绍三坐标测量方法的原理和应用。

原理
三坐标测量方法是利用三个互相垂直的坐标轴来描述物体的位置和形状。

通常使用三维坐标系中的X、Y、Z轴，通过测量物体相对于这些坐标轴的位置，确定其精确的三维坐标。

在三坐标测量方法中，常用的测量设备包括三坐标测量机、激光测量仪等。

通过这些设备可以精确地测量物体的尺寸、形状、平行度、垂直度等参数，为工程设计和生产提供准确的数据支持。

应用
1.制造业：在汽车、航空航天、电子等行业中，三坐标测量方法被广
泛用于检测零部件的尺寸和形状，确保产品质量达到标准要求。

2.医疗领域：三坐标测量方法可用于医学影像数据的测量和分析，如
CT、MRI等影像数据的三维重建和分析。

3.土木工程：在建筑结构和道路工程中，三坐标测量方法用于测量地
形、建筑物的尺寸和形状，保证工程施工的精度和质量。

4.科学研究：在物理学、地质学等领域，三坐标测量方法可用于测量
天体、地质地形等复杂物体的形状和位置。

总的来说，三坐标测量方法在各个领域都有着重要的应用价值，为工程设计和生产提供了准确的数据支持。

随着科学技术的不断发展，三坐标测量方法将在更多领域展现出更广阔的应用前景。

什么是三坐标测量技术1. 引言三坐标测量技术是一种基于三维坐标体系的测量方法，用于测量并描述物体的几何形状、位置和尺寸。

它是制造业中常用的精密测量技术之一，广泛应用于航空航天、汽车工业、机械制造等领域。

本文将介绍三坐标测量技术的原理、应用以及优点。

2. 原理三坐标测量技术基于三维直角坐标体系，通过测量物体在空间中的三个坐标值来描述其几何形状和位置。

通常使用三坐标测量机进行测量，三坐标测量机由工作台、测头和坐标轴组成。

在测量过程中，工作台固定待测物体，测头可沿三个坐标轴上下左右移动，并能够在三个坐标方向上测量物体的位置。

测头可以是机械触探式的或光学非触探式的，具体选择根据实际需求而定。

测量时，测头将接触或照射待测物体的表面，通过测量探头的运动，得到物体在三个坐标方向上的坐标值。

由于测头的精度和稳定性，三坐标测量技术能够提供高精度的测量结果。

3. 应用三坐标测量技术广泛应用于制造业中的质量控制和产品检验。

以下是一些常见的应用领域：3.1 航空航天在航空航天领域，对航空发动机、飞机结构件等关键零部件的尺寸和位置要求非常严格。

三坐标测量技术可以快速、准确地测量这些零部件的尺寸和位置，确保其符合设计要求。

3.2 汽车工业在汽车制造过程中，需要对发动机、车身结构等各个部件进行测量和检验。

三坐标测量技术可以帮助工程师了解零部件的几何形状和位置，及时发现和解决制造偏差和问题。

3.3 机械制造在机械制造领域，对零件的尺寸和位置要求也非常严格。

三坐标测量技术可以帮助制造商检查零件的制造精度，并进行必要的调整和改进。

4. 优点三坐标测量技术具有以下几个优点：•高精度：三坐标测量技术可以实现亚微米级别的测量精度，适用于高精度测量需求。

•高效率：三坐标测量技术可以在短时间内完成对物体各个尺寸和位置的测量，提高了工作效率。

•全面性：三坐标测量技术可以对物体的各个尺寸和位置进行全面测量，提供详细准确的数据。

•可追溯性：三坐标测量技术的测量结果可追溯到国际标准，保证了测量的准确性和可靠性。

三坐标测量机在汽车制造业中的应用摘要：坐标测量机通用性强，测量精度高，测量效果好。

在实际生产工作中，坐标的测量方式能提高测量精度和测量工作效率，尤其对于复杂工件，例如存在斜孔的工件，由于测量时与轴线方向并不一致，使用原有测量方法无法满足零件测量的实际需求，所以自动化检测优势更明显。

基于此，本文介绍三坐标精密测量机在汽车制造业中的应用。

依托高精设备与自动化信息系统，通过触探设备对测量对象的尺寸、空间结构和几何公差等进行准确的收集、自动化计算分析，保证测量结果的精确度，并缩短测量周期，降低检测成本。

关键词：三坐标测量机；技术优势序言三坐标测量相较于过去的测量技术，对汽车零件的检测精度更高，且能够利用大数据、物联网和云计算等现代技术，对测量误差的原因进行全面分析。

采用人工与设备共同操作的模式，在规范测量技术应用流程的基础上，自动提取产品关键几何信息，借助信息平台进行高效换算，即使是不规则、复杂结构等测量难度较高的零件，也可以利用三坐标立体化触探，获取高精度的测量结果，可以有效地为产品生产数据的调整提供客观数据参考，对于汽车零件规模化、规范化生产有着重要的支持作用。

1.三坐标测量机工作原理与技术优势1.1设备工作原理三坐标测量机的工作原理是将测量对象放在工作台上，构建直角坐标系后，使用测量探头进行全方位、立体化的触测，得到产品几何坐标参数，然后上传至计算机，借助大数据、云计算等技术，对产品尺寸、结构和几何公差等数值进行计量、对比与分析。

通过测量触头的动态测量，自动化收集几何数据，并利用信息系统对数据进行智能化整合，使得测量结果更全面、更精确，在产品质量检测领域具有较广阔的应用前景。

在对特殊产品进行测量时，还需要一些专业工具，包括装夹夹具、传感装置、固定设备与探头等，以保证检测结果的精确度。

1.2技术优势三坐标测量机相较于以往的测量仪器，具有精密度高、测量周期短和检验结果客观等优势，尤其是在产品几何数据的分辨率检验项目中，数据测量精度可以达到微米级别，实用性强。

三坐标测量在机械制造行业中的应用摘要：三坐标测量机（CMM），一种高精度的三维测量设备，已在众多工业领域得到广泛应用。

在当前的机械制造流程以及相关企业中，三坐标测量机的应用极为普遍。

利用三坐标测量机进行机械零部件的测量时，可以有效地检测尺寸、形状和位置公差等各项指标。

本文首先对三坐标测量机的工作原理和基本构成进行了阐述，为读者提供了必要的基础的理论知识。

随后，文章深入介绍了三坐标测量机在机械制造领域中的各种应用，包括零部件测量、装配以及工装夹具的检测等多个方面，充分展示了其在机械制造过程中的重要地位。

同时，本文还列举了几个三坐标检测的应用案例，以帮助读者更好地理解其在实际工作中的表现。

最后，文章对未来三坐标测量机在机械制造及其他领域的发展趋势进行了预测，让我们对三坐标测量机的发展有了更清晰的认识。

关键词：三坐标测量机；机械制造；零部件；测量；装配；检测提纲目录：1. 引言2. 三坐标测量机的工作原理与构成3. 三坐标测量机在机械制造领域中的应用3.1 零部件的测量3.2 零部件的装配3.3 工装夹具的检测4. 三坐标测量机在实际检测中应用案例5. 三坐标测量机在机械制造及其他领域的未来发展趋势6. 结论1. 引言三坐标测量机（Coordinate Measuring Machine，简称CMM），一种拥有高精度的三维测量功能的设备，可精确测量工件的尺寸、形状和位置公差。

自20世纪60年代首次亮相以来，三坐标测量机在全球范围内取得了飞速的发展，被广泛应用于各种领域。

随着制造业的持续发展，三坐标测量机应用到了机械零部件的测量，借助三坐标的测量技术，提升加工零部件的质量。

这一进步推动了机械制造行业的整体发展，同时确保了根据零部件生产出来的机械成品质量得到保障。

在机械制造行业中三坐标测量机发挥着重要作用，对提高机械零部件的性能及可靠性具有至关重要的影响。

1.三坐标测量机的工作原理与构成三坐标测量机的工作原理：三坐标测量机是一种基于接触式和非接触式测量的精密测量设备，将被测物体置于三坐标的测量空间，通过传感器获得被测物体上各测点的坐标位置。
