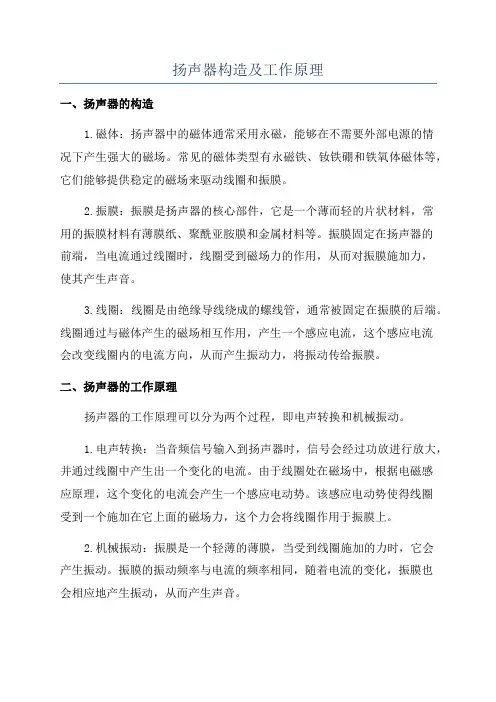

扬声器构造及工作原理一、扬声器的构造1.磁体：扬声器中的磁体通常采用永磁，能够在不需要外部电源的情况下产生强大的磁场。

常见的磁体类型有永磁铁、钕铁硼和铁氧体磁体等，它们能够提供稳定的磁场来驱动线圈和振膜。

2.振膜：振膜是扬声器的核心部件，它是一个薄而轻的片状材料，常用的振膜材料有薄膜纸、聚酰亚胺膜和金属材料等。

振膜固定在扬声器的前端，当电流通过线圈时，线圈受到磁场力的作用，从而对振膜施加力，使其产生声音。

3.线圈：线圈是由绝缘导线绕成的螺线管，通常被固定在振膜的后端。

线圈通过与磁体产生的磁场相互作用，产生一个感应电流，这个感应电流会改变线圈内的电流方向，从而产生振动力，将振动传给振膜。

二、扬声器的工作原理扬声器的工作原理可以分为两个过程，即电声转换和机械振动。

1.电声转换：当音频信号输入到扬声器时，信号会经过功放进行放大，并通过线圈中产生出一个变化的电流。

由于线圈处在磁场中，根据电磁感应原理，这个变化的电流会产生一个感应电动势。

该感应电动势使得线圈受到一个施加在它上面的磁场力，这个力会将线圈作用于振膜上。

2.机械振动：振膜是一个轻薄的薄膜，当受到线圈施加的力时，它会产生振动。

振膜的振动频率与电流的频率相同，随着电流的变化，振膜也会相应地产生振动，从而产生声音。

整个过程中，磁场力的大小与电流的大小成正比，因此电流的大小可以控制扬声器的音量。

振膜的振动幅度与振膜的弹性和电流的大小有关，振膜的弹性决定了其驱动能力和声音的质量。

总结：扬声器是一种将电信号转换为声音的装置，它的工作原理通过磁感应定律和震动力学实现。

具体来说，电声转换包括音源信号的放大和线圈在磁场中受到的力的作用；而机械振动则是振膜受到线圈力的作用下产生的振动。

扬声器的构造包括磁体、振膜和线圈，这些部件相互配合实现音频的放大和声音的输出。

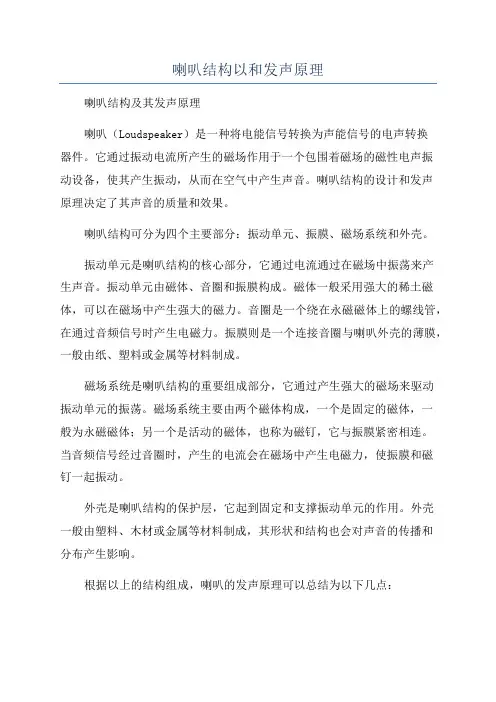

喇叭结构以和发声原理喇叭结构及其发声原理喇叭（Loudspeaker）是一种将电能信号转换为声能信号的电声转换器件。

它通过振动电流所产生的磁场作用于一个包围着磁场的磁性电声振动设备，使其产生振动，从而在空气中产生声音。

喇叭结构的设计和发声原理决定了其声音的质量和效果。

喇叭结构可分为四个主要部分：振动单元、振膜、磁场系统和外壳。

振动单元是喇叭结构的核心部分，它通过电流通过在磁场中振荡来产生声音。

振动单元由磁体、音圈和振膜构成。

磁体一般采用强大的稀土磁体，可以在磁场中产生强大的磁力。

音圈是一个绕在永磁磁体上的螺线管，在通过音频信号时产生电磁力。

振膜则是一个连接音圈与喇叭外壳的薄膜，一般由纸、塑料或金属等材料制成。

磁场系统是喇叭结构的重要组成部分，它通过产生强大的磁场来驱动振动单元的振荡。

磁场系统主要由两个磁体构成，一个是固定的磁体，一般为永磁磁体；另一个是活动的磁体，也称为磁钉，它与振膜紧密相连。

当音频信号经过音圈时，产生的电流会在磁场中产生电磁力，使振膜和磁钉一起振动。

外壳是喇叭结构的保护层，它起到固定和支撑振动单元的作用。

外壳一般由塑料、木材或金属等材料制成，其形状和结构也会对声音的传播和分布产生影响。

根据以上的结构组成，喇叭的发声原理可以总结为以下几点：1.音频信号合流：音频信号首先经过电子设备进行处理，然后通过导线导入喇叭结构。

音频信号会通过音圈，产生电流，进而激发振膜的振动。

2.电流激励振膜：音圈中的电流在磁场中产生电磁力，这个电磁力会通过振膜传递出去。

振膜受到电磁力驱动，开始进行快速的振动，这个振动将会产生声波。

3.磁场引起振膜振动：在磁场中，磁钉和振膜相互作用，使振膜发生磁性振动。

磁钉也会产生振动，进一步增强了振膜的振动效果。

4.声波产生与扩散：振膜的振动将声能转化为空气中的压力变化，进而产生声波。

声波的特性和频率受到振膜振动的影响。

声波通过喇叭结构的传导作用，从而扩散到周围空间。

综上所述，喇叭结构以及其发声原理是通过将电能信号转换为声能信号的过程。

各种类型喇叭
NO 型喇叭剖析图05Cone
10 VC 音圈07矢纸01支架(框,盆)
06主磁石
06副磁石
03极片14网
FO 型剖析图07矢纸09防尘帽05鼓纸
(振动板)
01支架08弹波12板
06磁石
02T 铁
51导线
25端子板
06副磁
CV 后盖(后壳)
磁力线分布图
N
s
磁石06极片03
U 铁(轭)02
•一、扬声器的用途与形状：
•扬声器是学名通常我们都叫它作喇叭，似乎喇叭比扬声器更通俗知道的人也更多。

喇叭是一种会•发出声音；以它的大小，形状、特性，
•用在不同的地方：如玩具、收音机、电视机、音响、电话机、对话机、扩音机、汽车电脑……等，•喇叭的形状，一般是圆形，长方形、橢圆形……等
•根据喇叭的磁回组合有F0型和AO型及NO型
•根据它的有效频段来分有高音,低音,中音,全音域等
•二、扬声器的动作原理：(见图6)
•就是利用佛来明左手定则（如图6）：磁场、电流、力（运动）三者直角相交的相互作用。

它是•以音圈连接振动板在固定的磁场中，音圈通以电流和磁场相互作用，使音圈前后振动，同时带动振动•板随着音圈电流的变量，亦作同步的前后运动直接推动空气发生声间。

闲来无事，发个喇叭的结构的图。

这个图因为是网上找来的少了中心定位片（弹波）、防尘罩和引线（猪尾），大家看明白了我就不画了，有人要求我就继续找。

1：折环，和弹波一起定位鼓纸（振膜，纸盆）做径向运动。

折环的材料一般有橡胶，布基加胶纸质等，折环的软硬和柔顺度，直接影响鼓纸在整个运动形成里的线性，影响喇叭在整个标称功率内的表现曲线。

2：鼓纸，就是喇叭主要的发声部件。

材料主要是纸浆加上其他材料，近年来多种特性不同的材料进入，有聚丙烯、炭纤维，金属钛等等，甚至金刚石。

但是主流还是纸浆，一方面造价低廉，另一方面容易做成喇叭振膜所要求的复杂曲面。

3：T铁，夹板。

材质为软铁，即纯铁，也叫电工铁，主要特性是导磁，但是没有剩磁，就是磁场消失后，它的磁性也立即消失。

此铁的纯度和品质，直接影响喇叭的效率，非线性失真等重要参数，其中夹板的厚度影响喇叭的冲程。

长冲程扬声器的T铁夹板都特别厚，就是在音圈的整个行程内都可以切割平行的均匀的磁力线。

夹板和T铁中柱的间隙越小，音圈运动所需的功率也就越小扬声器的效率越高，所以，磁液型的扬声器在T铁和夹板之间注入磁性液体，等于缩小了他们之间距离另一方面也把音圈的热量迅速带走，提高了扬声器的功率承受能力。

4：磁钢，一般叫磁铁、永磁铁，磁钢叫法更准确一些。

在扬声器组装之前是没有磁性的，在和T铁夹板用粘合剂粘好后，在充磁机上充磁，最后的剩磁就是磁钢的磁性，这个剩磁量就是磁钢的磁性大小，根据法拉第电磁感应定律，磁通量越大，一定的电流在磁场中运动的力就越大，所以为了提高扬声器的功率，现在应用了许多强磁性材料，如铷铁硼。

5：音圈：一般为扁平的自粘铜漆包线绕制，是个非常矛盾的部件，为了增大电流（增大功率），线径就要增大，线径大了，要求磁隙就大了，磁隙大了，功率效率反而下降，所以只能在矛盾中取中间值。

音圈一般为两层绕制，单层绕制无法引出线。

为了不改变磁隙大小又能增加电流形成的磁场，就只能增加音圈的直径。

喇叭的工作原理
1 喇叭的基本结构
喇叭根据其电路结构分为单路、多路、立体声和复合喇叭等多种类型。

喇叭的基本结构由低音磁体、高音盘磁体及其外壳配件组成。

2 低音磁体
低音磁体由磁芯、铁芯、磁悬浮架等几个部分组成，它将电流通过将磁悬浮架上的磁芯之间的间隙中通过由振膜产生的振动。

3 高音盘磁体
高音盘磁体由盘状磁芯、振膜及一个低通滤波器组成，电流将经过低通滤波器后到达盘状磁芯，从而导致振膜的振动。

4 外壳配件
外壳配件由外壳、弹簧、挂杆、套筒、支架等组成，外壳用于保护磁体，弹簧支撑低音磁体，支架用于固定电气部件，套筒用于固定挂杆。

5 工作原理
电声喇叭的工作原理是通过驱动电路不断变化的电流，产生一种能够驱动振膜变化的磁场，振膜的变化会使得空气中的空气压力发生变化，形成传播声波，产生声音。

总之，喇叭工作原理是将变化的电流转换为振膜振动，再将振膜振动转换成声波，并最终以声音的形式传播出去。
