特高压江门换流站交流滤波器的现场试验

目录一、工程概况 ------------------------------- 1二、施工现场平面布置 ----------------------- 4三、施工方案 ------------------------------- 4四、质量控制及检验要求 --------------------- 11五、安全措施及文明施工 --------------------- 16六、编制依据 ------------------------------- 17一、工程概况1、工程范围：±500kVXX换流站±500kV构支架基础交流滤波器构支架基础位于XXXXX境内中部地区，在XXX尔市以南约79 km处，站址在XX河的左岸一块草地上，东偏北距XX发电厂约5.0 km，东北距新源小区约1.5km。

站址南侧约1.5km有省道S202通过，站址南侧约500m处有XXX镇－XXX公路，交通便利。

2、±500kV构支架基础交流滤波器构支架基础工程简介基础形式为人工挖孔桩基础3. 地质及地形状况所址区域内主要草原，其上覆盖第四系上更新统冲积（Q3al）的粘土、含角砾粉质粘土。

无软弱地基土，天然地基土多属中等压缩性、较高强度的地基土。

施工场地初平已基本结束，场地条件满足施工要求。

4. 工程特点4.1工期安排合理本工程的里程碑工期确定合理，便于人力资源和机械的调动安排，利于工程成本的控制和安全、质量控制。

4.2 标准高本工程确立了达到输变电“创一流”工程标准和达标投产的质量目标，并提出在本工程建设的全过程中必须对安全文明施工进行总体规划，使本工程成为安全文明施工管理的示范样板工程之一。

5气候特点根据站址区的气象资料查得该区域的平均相对湿度为47%，降雨日数达59天，集中在6月份—10月份，施工中应加强设备材料的保管，合理安排施工进度，加大管理力度，保证施工过程中的安全、质量、进度要求。

±800kv特高压换流站金具试验方法第1部分电晕和无线电干扰试验±800kv特高压换流站金具的电晕和无线电干扰试验，是为了确保其性能和安全而进行的重要测试。

以下是该试验的步骤和方法：1. 准备工作：确保试验场地具备安全防护措施，避免试验过程中发生意外。

准备好试验所需的设备和仪器，如电晕测试仪、无线电干扰测量仪、高压电源等。

确保金具已经加工完毕并清洁干净，无油污、锈蚀和其他杂质。

2. 电晕试验：将金具安装到试验设备上，确保安装牢固，不会在试验过程中发生位移。

通过高压电源对金具施加高电压，观察其表面的电晕现象。

记录电晕的形态、亮度、声音等信息，判断其是否符合标准要求。

3. 无线电干扰试验：将金具放置在无线电干扰测试场地中。

通过测量仪器，测试金具在特定频率范围内的无线电干扰信号。

根据测试结果，判断其是否符合相关国家和地区的无线电干扰标准。

4. 结果分析：根据试验过程中记录的数据，分析金具的电晕和无线电干扰性能。

如果试验结果不符合标准要求，需要进一步优化金具的设计或调整制造工艺。

5. 报告编写：编写详细的试验报告，记录试验过程、方法、数据和结论。

将报告提交给相关部门或客户，为其提供关于金具性能和安全性的全面信息。

6. 注意事项：试验人员应具备相应的专业技能和安全意识，了解试验过程中的风险和防护措施。

在试验过程中，应遵循国家和地区的法律法规，确保试验的合法性和合规性。

对于不合格的金具，应进行返工或报废处理，不得将其用于实际工程中。

通过以上步骤和方法，可以对±800kv特高压换流站金具的电晕和无线电干扰性能进行全面的测试，确保其满足工程要求和安全标准。

云广特高压直流输电工程穗东换流站交流滤波器保护不平衡电流校验技术改进研究发表时间：2018-04-16T11:20:56.997Z 来源：《电力设备》2017年第31期作者：祝克伟[导读] 摘要：针对云广特高压直流输电工程穗东换流站交流滤波器保护不平衡电流校验工作复杂和易出现误操作的问题，在对其校验原理进行分析的基础上提出了可行的改进措施，从技术上解决校验工作存在的难题，并在生产实践中取得良好效果。

（南方电网有限责任公司超高压输电公司广州局）摘要：针对云广特高压直流输电工程穗东换流站交流滤波器保护不平衡电流校验工作复杂和易出现误操作的问题，在对其校验原理进行分析的基础上提出了可行的改进措施，从技术上解决校验工作存在的难题，并在生产实践中取得良好效果。

关键词：初始不平衡电流、软压板、校验、开入0引言穗东换流站是云广特高压直流输电系统的逆变站，负责将云南送来的直流功率逆变成交流供给广东负荷。

因为换流阀在运行过程中会产生相应的特征谐波，所以穗东站配置了A、B、C型共3种交流滤波器来消除谐波危害。

在实际运行过程中交流滤波器的高压电容器设备检修或更换元件后，需要对高压电容器初始不平衡电流进行校验，本文针对校验工作的复杂性和不方便性提出改进措施，同时对改进措施在穗东站实施后的效果进行总结。

1交流滤波器保护不平衡电流的产生原理高压电容器是交流滤波器组的主要组成部分，它承受了交流母线的工频压降和大部分谐波压降，实际运行经验表明高压电容器是滤波器中故障率最高的设备。

当有个别电容器故障时会引起其他正常电容器承受的电压升高，若不能通过配置相应的保护及时报警提醒运行人员处理，将会导致电容器损坏的雪崩效应。

因此及时检测高压电容器内部元件的损坏故障对保障交流滤波器乃至特高压直流输电的安全稳定运行都很必要，高压电容器不平衡电流是检测高压电容器内部元件故障情况的重要依据，其产生原理如下图1所示。

图1电容器结构受电容器元件绝缘条件的限制，单个电容器元件并不能满足交流滤波器对电容器容量及承受电压的要求，需要多个电容器元件以一定的方式串、并联组成。

浅析±800kV特高压雁门关换流站交流滤波场电容器塔防鸟害综合治理晶闸管换流器直流输电工程，也称电流源换流器直流输电工程，从换流设备特性和系统性能要求，均需在换流站交流场配置交流滤波器和无功补偿装置，用以补偿换流器所需的无功，滤除换流器产生的谐波电流。

雁门关换流站投运四个月内，交流滤波器由于鸟害导致跳闸事故就发生了2次。

换流站周边农作物较多，四周鸟类活动频繁，特别是在阴雨天气或者天气较寒冷时，许多鸟会躲进滤波器电容器塔层间，极易导致电容器塔的不同电位之间发生短路放电故障，影响设备可靠性及安全稳定运行。

一、工程现状雁门关站交流滤波器共有四大组、16小组，其中SC并联电容器组5组（每组电容器864支），交流滤波器HP24/36型4组（每组电容器1032支），交流滤波器HP3型3组（每组电容器972支），交流滤波器BP11/13型4组（每组电容器1248支）。

其中HP3 C1塔高8.8m，HP3 C2 塔高7.9m；HP24/36 C1塔高8.3m，HP24/36 C2塔高7.84m；BP11 C11塔高13.3m，BP13 C21塔高13.3m，SC电容器C1塔高9.3m。

BP11 C11、BP13 C21塔最高，两次鸟害跳闸均为BP11/13型交流滤波器。

雁门关交流滤波器型号结构如下表一：表1 雁门关站交流滤波器组型号表二、鸟害情况介绍雁门关换流站2017年6月30日正式商业运行，投运至今先后发生两起交流滤波器鸟害跳闸，即：“07月23日07时29分，雁门关站第一大组交流滤波器5612（HP11/13） A相不平衡故障跳闸，高压电容器不平衡三段延时20ms，故障电流为5.8A。

现场检查电容塔A相下方有鸟，功率无损失，站内天气大雨”，“2017年10月19日10时32分57秒，雁门关站500kV第四大组5644 BP11/13交流滤波器不平衡保护C相跳闸，高压电容器不平衡三段延时20ms，故障电流1.59A。

特高压直流换流站交流滤波器组对电网谐波的影响分析摘要：特高压直流换流站配置的交流滤波器兼具特征谐波滤除和无功补偿功能,但其易与电网背景谐波阻抗相互作用导致低次谐波放大现象。

交流电网谐波阻抗的获取是交直流系统谐波特性分析及交流滤波器设计配置的基础。

文中根据电网谐波阻抗特性较为复杂,难以建模计算的特点,提出了一种基于换流站不同运行工况的500kV交流电网背景谐波阻抗实用估算方法;定义了交流滤波器组谐波增益指标,通过该指标分析了特高压直流换流站交流滤波器组对电网低次谐波的放大机理;研究了交流滤波器参数与放大作用间的关系,提出了2种交流滤波器的改造方案。

最后,以扎鲁特换流站测试数据为例,结合电网背景谐波阻抗估算结果,对其5次谐波放大问题进行了理论分析,并对交流滤波器改造方案进行了探讨。

关键词：特高压直流;换流站;交流滤波器组;电网谐波;谐波放大;谐波阻抗引言特高压直流输电技术具有输送容量大、传输距离远、非同步联网、不增加系统短路容量等优势，但由于其技术特性，换流站对交流电网除相当于一个电源或负荷外，还相当于一个谐波电流源，在运行时会产生大量高次谐波电流，因此需要在换流站内设置多组交流滤波器组进行滤波，避免谐波进入交流系统。

1交流滤波器组概述特高压直流换流站交流滤波器按功能分为HP3滤波器、BP11/BP13滤波器、HP24/36滤波器、SC电容器等4种，其中SC电容器又分为不带阻尼电抗器和带阻尼电抗器等2种，实际工程中配置的滤波器种类和数量需根据换流站成套设计单位研究结论确定。

以HP3交流滤波器为例，该滤波器接线见图1，典型平面布置见图2。

HP3交流滤波器进线导体接入后，先与F1避雷器并联，并接入C1电容器塔高压侧，然后导体从C1电容器塔低压侧图1HP3交流滤波器接线引出后，分为三路，一路接入电阻器回路，连接R1电阻器和T3电容器，一路接入电抗器回路，连接L1电抗器和C2电容器，然后两路汇合后接入T2 图2HP3交流滤波器典型平面布置电流互感器，然后接地，第三路接入避雷器接地回路，连接F2避雷器和T5电流互感器，然后接地。

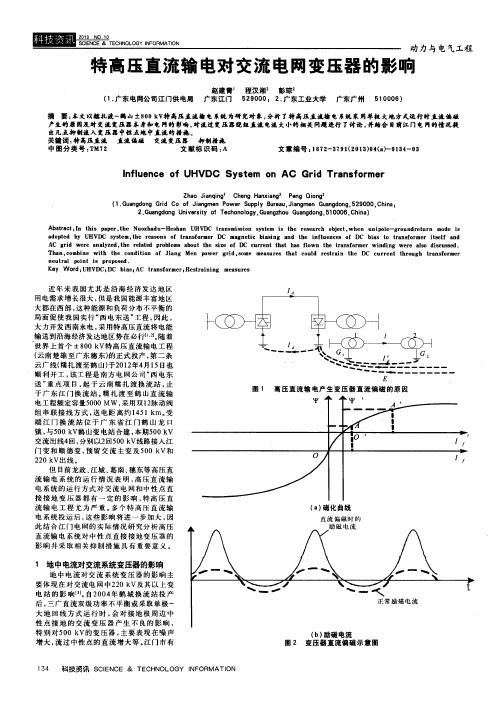

特高压直流输电对交流电网变压器的影响摘要：本文以糯扎渡-鹤山±800kV 特高压直流输电系统为研究对象，分析了特高压直流输电系统采用单极大地方式运行时直流偏磁产生的原因及对交流变压器本身和电网的影响，对流过变压器绕组直流电流大小的相关问题进行了讨论，并结合目前江门电网的情况提出几点抑制流入变压器中性点地中直流的措施。

关键词：特高压直流；直流偏磁；交流变压器;抑制措施Abstract: In this paper, the Nuozhadu-Heshan UHVDC transmission system is the research object, when unipole-groundreturn mode is adopted by UHVDC system, the reasons of transformer DC magnetic biasing and the influences of DC bias to transformer itself and AC grid were analyzed, the related problems about the size of DC current that has flown the transformer winding were also discussed. Than, combine with the condition of Jiang Men power grid, some measures that could restrain the DC current through transformer neutral point is proposed.Keyword: UHVDC;DC bias; AC transformer ; restraining measures ０引言近年来我国尤其是沿海经济发达地区用电需求增长很大，但是我国能源丰富地区大都在西部，这种能源和负荷分布不平衡的局面促使我国实行“西电东送”工程，因此，大力开发西南水电，采用特高压直流将电能输送到沿海经济发达地区势在必行[1，2]。

特高压换流站断路器选相合闸装置拒动原因分析及措施发布时间：2022-11-30T08:53:01.175Z 来源：《新型城镇化》2022年22期作者：刘旸[导读] 500kV交流滤波器间隔断路器选相合闸装置采用SWITCHSYNCF236型控制器，其接线方式如图1所示。

国网山西省电力公司超高压变电分公司山西省太原市 030031摘要：针对某特高压直流换流站调试过程中断路器选相合闸装置出现个别未动作的现象，通过监测数据分析，认为参考电压过零点扰动是引起选相合闸装置拒动的主要原因。

根据换流站内实际电压质量情况，将选相合闸装置的工作模式由安全（S）模式调整为快速（R）模式，调整后选相合闸装置将不再进行参考电压质量的判断，直接发出合闸命令。

经试验验证，该方法可有效解决断路器选相合闸装置的拒合问题。

关键词：特高压；直流换流站；选相合闸装置；参考电压；过零点扰动1选相合闸装置工作原理某换流站直流±800kV系统为双极直流系统，输送至山东临沂沂南换流站，交流750kV采用二分之三开关接线方式，共3串3回出线，交流500kV采用二分之三开关接线方式两回，500kV进线、共配置4大组18小组交流滤波器。

500kV交流滤波器间隔断路器选相合闸装置采用SWITCHSYNCF236型控制器，其接线方式如图1所示。

F236控制器的工作原理是暂时保留控制系统送来的分合闸命令，结合断路器的预期操作时间，在下一个合适的电压电流相位时刻将分合闸命令送至断路器的分合闸动作线圈，以保证分合闸时暂态时间最短，设备暂态冲击最小。

选相合闸装置接收到继电保护系统下达的控制命令时，控制装置微处理器在基准电压为零时，启动选相控制逻辑，根据电压电流输入数据、负载类型及合闸目标点，结合已知的断路器关合时间、相移参数和预击穿时间，计算出合适的合闸等待时间。

在经过等待时间后，控制器发送开关合闸命令至断路器操作线圈。

其中，基准电压是选相合闸装置的重要动作判据之一。

国家电网复龙换流站交流系统完成启动试验2月1日，向—上工程复龙换流站交流系统启动试验完成全部试验项目，全站10串GIS 设备、2台站用变压器、1组高抗和14组交流滤波器完成投切试验，目前，复龙换流站交流500千伏系统已交付运行管理。

此次交流系统启动试验由国家电网公司特高压建设部、国家电力调度通信中心、国家电网公司直流建设分公司、华中电力调度通信中心、四川省电力调度通信中心、国家电网公司运行分公司宜宾管理处等相关单位组织进行，试验目的是检验交流500千伏一次设备绝缘性能、二次系统设备性能与功能是否满足设备技术规范，并对设备安装和分系统调试质量进行全面检验。

复龙换流站通过3回约100千米输电线路接入泸州变电站，接入系统网架结构比较薄弱，调度部门、调试单位和设计单位对启动试验时系统稳态过电压水平、电容器与电抗器组合结构的谐振进行了分析计算，确定了启动调试系统的条件。

这次试验项目主要包括：换流站2条交流母线、4条500千伏交流滤波器母线和10串500千伏交流配电设备受电核相；对10串500千伏交流断路器保护、3回500千伏线路保护装置极性进行校验；检验换流站交流GIS断路器投切线路的能力；对2台站用变、1组高抗和14组交流滤波器进行投切试验，检验变压器和滤波器保护设备性能和保护设计的正确性。

此次启动试验经向—上工程第四次启委会批准，于1月29日开始，设备安装单位、供货单位和设计单位积极支持配合，有力保证了调试工作的顺利推进，到2月1日完成调试，比原计划提前了两天时间。

两端换流站交流系统投运是向—上工程直流端对端系统启动调试的基础和先决条件，上海奉贤换流站已于2009年12月18日完成交流系统启动调试，并在12月26日将线路升压至800千伏。

复龙换流站交流系统启动试验顺利完成，是复龙换流站建设取得的重要阶段性成果，对向—上工程开展系统调试工作具有重要意义。

目前，复龙换流站极1低端换流变压器正在进行安装调试工作，其余设备安装基本完成，计划在春节前完成极1系统（带低端换流变）分系统调试，并在2月22日完成竣工验收，2月23日开始对极1低端换流变压器进行充电试验，2月24日开始进行极1低端系统调试。
