ABB-ACS550-01用户手册_New

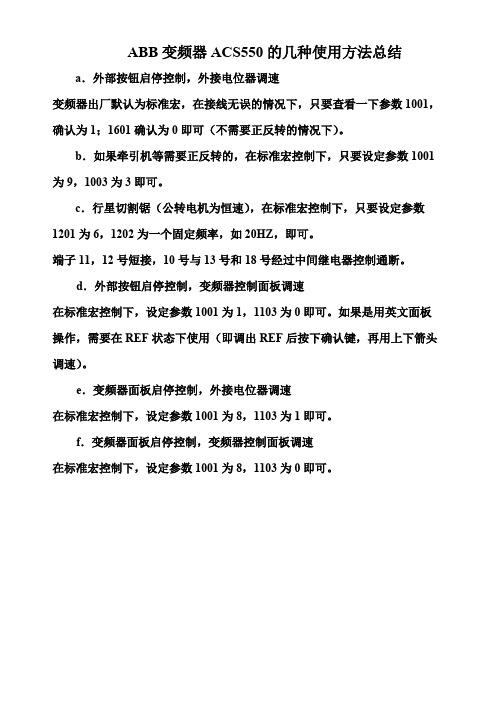

ABB变频器ACS550的几种使用方法总结a．外部按钮启停控制，外接电位器调速
变频器出厂默认为标准宏，在接线无误的情况下，只要查看一下参数1001，确认为1；1601确认为0即可（不需要正反转的情况下）。

b．如果牵引机等需要正反转的，在标准宏控制下，只要设定参数1001为9，1003为3即可。

c．行星切割锯（公转电机为恒速），在标准宏控制下，只要设定参数1201为6，1202为一个固定频率，如20HZ，即可。

端子11，12号短接，10号与13号和18号经过中间继电器控制通断。

d．外部按钮启停控制，变频器控制面板调速
在标准宏控制下，设定参数1001为1，1103为0即可。

如果是用英文面板操作，需要在REF状态下使用（即调出REF后按下确认键，再用上下箭头调速）。

e．变频器面板启停控制，外接电位器调速
在标准宏控制下，设定参数1001为8，1103为1即可。

f．变频器面板启停控制，变频器控制面板调速
在标准宏控制下，设定参数1001为8，1103为0即可。

Drive IT 低压交流传动用户手册ACS550-01 变频器 (0.75...90 kW)2ACS550 用户手册ACS550 变频器手册通用手册ACS550-01/U1 用户手册 (0.75…90 kW) / (1…150HP)•安全指南•安装•起动•诊断•维护•技术数据ACS550-02/U2 用户手册 (110…355 kW) / (150…550 HP)•安全指南•安装•起动•诊断•维护•技术数据ACS550 技术参考手册•详细产品描述–产品技术描述，包括外形尺寸图–柜体安装信息，包括功率损耗–软件和控制包括完整参数描述–用户接口和控制连接–完整可选件描述–备件–其它等•实际工程指导–PID & PFC 工程指导–安装和选型指导–诊断和维护信息–其它等可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块•安装•起动•诊断•技术数据ACS550 用户手册3安全指南警告! 只有专业技术人员才允许安装 ACS550!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或 BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。

电源断开后等候5分钟（让中间回路电容充分放电）再打开前面板。

警告!ACS550断电后，在继电器端子上 ( R01…R03 )依然可能有外部危险电压。

警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。

警告! ACS550-01/U1不是可以在现场维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告! 当输入电源短时断电之后再次恢复时，如果外部运行指令为ON，ACS550 将自动起动。

警告! 散热器的温度可能很高。

参见127页的“技术数据”。

警告!如果变频器用在浮地电网时，请拆下螺钉EM1和EM3（外形尺寸R1…R4）或F1和F2（外形尺寸 R5 或R6）。

ACS550 用户使用手册纸189页嵌入式现场总线概览设立的ACS550能够使用标准的串行通信协议从外部系统接受控制。

当使用串行通讯时，ACS550能够做到下面的事情：从现场总线接受所有的控制信息或者被总线控制的集合体和其他可用的控制路径所控制，例如数字或模拟的投入和控制面板。

两个基本串行通信可被配置嵌入式现场总线-----采用RS485接口使用在终端X1：28….32上的控制板，一种控制系统通信网的驱动器使用的Modbus 协议。

(对于协议和外形的描述，参见这一章后面的Modbus 协议电子数据和ABB 控制配置文件技术数据两部分)现场总线适配器-----参见221页现场总线适配器章节。

控制接口总体上, Modbus 和驱动器之间的基本控制接口包括下面的部分:输出字---控制字---参考资料1---参考资料2输入字---状态字---实际价值1---实际价值2纸190页---实际价值3---实际价值4---实际价值5---实际价值6---实际价值7---实际价值8这些字的内容被概况定义了，关于使用的概况的细节参见209页ABB 控制配置文件技术数据部分。

说明：关于字输入和输出的使用是从现场总线控制器的角度看的，例如输出描述数据流从现场总线控制器到驱动器，从驱动器的角度显示的是输入。

规划网络规划应解决下列问题：什么类型和数量的设备必须是连接到网络？什么控制信息必须设置到驱动器？什么反馈信息必须送交从驱动器的控制系统？机械和电气安装----嵌入式现场总线警告！连接应该只在驱动器断开电源时。

驱动器终端28….32是为了RS485通信。

使用贝尔登9842或相等物。

贝尔登9842是一种扭曲的，对屏蔽电缆的波阻抗是120欧姆。

在使用上述其中一种双屏蔽双绞线的485链接。

使用此对连接所有A （- ）终端一起和所有B（+ ）终端在一起。

使用一个电线在其他两个的逻辑地面（终端31 ），造成一个电线使用。

在任何时候不直接连接地面485网络。

ACS550Quick Start GuideACS550-01 Drives (0.75…160 kW),IP21 / UL Type 1 EnclosureOverviewThe installation of the ACS550 adjustablespeed AC drive follows the outline below.ApplicationThis guide provides a quick reference forinstalling ACS550-01 drives having a standard enclosure.Note:This guide does not provide detailedinstallation, safety or operationalinstructions. See ACS550 User’s Manual forcomplete information.Prepare for installationWARNING! The ACS550 should ONLY beinstalled by a qualified electrician.Unpack the driveNote:Lift the ACS550 by its chassis and not by its cover.1.Unpack the drive.2.Check for any damage.3.Check the contents against the order / shippinglabel.Check•Motor compatibility – Motor type, nominalcurrent, frequency and voltage range mustmatch drive specifications.•Suitable environment – Drive requires heated,indoor controlled environment that is suitablefor the selected enclosure.•Wiring – Follow local codes for wiring, circuitprotection and EMC requirements.Refer to User’s Manual and confirm that allpreparations are complete.Drive identificationUse the following chart to interpret the type code found on the drive label.Collect motor dataCollect the following data from the motornameplate for later use in the ACS550 startup:•Voltage __________________________•Nominal motor current ______________•Nominal frequency _________________•Nominal speed ____________________•Nominal power ____________________Tools requiredScrewdrivers, wire stripper, tape measure,mounting screws or bolts and drill.Prepare the mounting locationThe drive requires asmooth, vertical, solidsurface, free from heat andmoisture, with free space forair flow – 200mm (8in)above and below.1.Mark the mounting pointsusing the template.2.Drill the mounting holes.Remove the front cover1.2.3.Mount the drivewarning sticker in the appropriate languageover the existing warning on the top of themodule.Install the wiringWiring power1.Open the appropriateknockouts in the gland box.2.Install the cable clamps forthe power/motor cables.3.On the input power cable,strip the sheathing back farenough to route individual wires.4.On the motor cable,strip the sheathingback far enough toexpose the copper wireshield so that theshield can be twistedinto a bundle. Keep thebundle not longer thanfive times its width to minimize noise radiation.– 360° grounding under the clamp isrecommended for the motor cable to minimizenoise radiation. In this case, remove thesheathing at the cable clamp.5.Route both cables through the clamps.6.Connect the bundle created from the motorcable shield to the GND terminal.7.Strip and connect the power/motor wires andthe power ground wire to the drive terminalsusing the torques given in the table below. SeePower connections below or, for more detail,see User’s Manual.8.Install conduit/gland box and tighten the cableclamps.WARNING! To disconnect the internal EMCfilter, remove the screws marked with “-”, orreplace the screws marked with “” with theprovided polyamide screws, depending onthe frame size.9.Install the cable clamp(s) forthe control cable(s). (Power/motor cables and clampsnot shown in the figure.)PREPARE for installation PREPARE mounting location REMOVE the front coverMOUNT the drive INSTALL wiring CHECK installation REINSTALL the cover APPLY power START-UPSernoACS550-01-08A8-4*2030700001*U1 3~ 380...480 VI2N/ I2hd 8.8/6.9 APN/Phd 4.0/3.0 kWACS550-01-08A8-4+J404+…AC, Standard Drive – 550 seriesSee Ratings in User’s Manual for detailsConstruction (region specific)Output current ratingVoltage rating2=208…240V AC4=380…480V AC6=500…600V ACExamples of options:No specification=IP21 / UL type 1B055=IP54 / UL type 12UL type 12 is not available for typeACS550-01-290A-4.0J400=No control panelJ404=ACS-CP-C Basic Control Panel01=Setup/parts for IEC install./complianceU1=Setup/parts for US install./complianceOptionsFramesizeTightening torqueN·m lb·ftR1, R21.41R3 2.5 1.8R4 5.6; PE: 24; PE 1.5R51511R640; PE: 830; PE: 6System type R1...R3R4R5...R6EM1EM3EM1EM3F1F2IT system----Corner grounded TNsystem-Wiring the controls1.Strip control cable sheathingand twist the copper shield into a bundle. 2.Route control cable(s)through clamp(s) and tighten clamp(s). 3.Connect the ground shieldbundle for digital and analog I/O cables at X1-1. (Ground only at the drive end.)4.Strip and connect the individual control wires to the driveterminals. Use a tightening torque of 0.4 N·m (0.3 lb·ft). See Control connections below or, for more information, see User’s Manual . 5.Install the conduit/gland box cover (1screw).Control connectionsNote 1.Jumper setting (two switch types possible):Note 2. Code: 0=open, 1=connectedWARNING! The maximum voltage for digital inputs is 30 V.Check installationBefore applying power, perform the following checks.Reinstall the cover1.Align the coverand slide it on. 2.Tighten the captive screw. 3.Install the controlpanel.Apply powerAlways reinstall the front cover before turning power on.WARNING! The ACS550 will start upautomatically at power up, if the external run command is on.1.Apply input power.When power is applied to the ACS550, the green LED comes on.Note: Before increasing motor speed, check thatthe motor is running in the desired direction.Start-upIn start-up, enter motor data (collected earlier) and, if needed, edit parameters that define how the drive operates and communicates.Assistant Control PanelThe Start-up Assistant steps through typical start-up selections, and runs automatically upon the initial power up. At other times, use the steps below to run the Start-up Assistant.For common parameters and menu items,use the Help key to display descriptions.If you encounter alarms or faults, use the Help key or refer to chapter Diagnostics in User’s Manual .Basic Control PanelThe Basic Control Panel does not include the Start-up Assistant. Refer to section How to start up the drive in User’s Manual and manually enter any parameter changes desired.(U2, V2, W2)(U1, V1, W1)(U2, V2, W2)(U1, V1, W1)Frame size R6Optional brakingFrame size TerminallabelsBrake options R1, R2BRK+, BRK-Brake resistor R3…R6UDC+, UDC-•Braking unit•Chopper and resistorbraking below.below.DI3DI4Output 00Reference through AI110CONSTANT SPEED 1 (1202)01CONSTANT SPEED 2 (1203)11CONSTANT SPEED 3 (1204)1SCR 2AI13AGND 410V 5AI26AGND 7AO18AO29AGND 1024V 11GND 12DCOM 13DI114DI215DI316DI417DI518DI619RO1C 20RO1A 21RO1B 22RO2C 23RO2A 24RO2B 25RO3C 26RO3A 27RO3BExt. freq. ref. 1: 0…10V Output freq.: 0…20mA Start/Stop: Active = start Fwd/Rev: Active = rev. dir.Constant speed sel.2Constant speed sel.2Ramp pair: Active = 2nd ramp pair.Relay output 1Default operation:Relay output 2Default operation:Relay output 3Default operation:X1Output current: 0…20mA Not usedAnalog input com. Not usedAnalog output com.Aux. volt. commonDigital input com. for all Analog input com.Ready = 19/21 connected Running = 22/24 connected Fault(-1) =25/27 connected (Fault => 25/26 connected)Ref. voltage 10V DC Aux. volt. output +24V DC ABB Standard macroSignal cable shield (screen)J1AI1: 0 (10V)AI2: 0(4)…20mAONONON12or J1CheckEnvironment conforms to specifications.The drive is mounted securely.Proper cooling space around the drive.The motor and driven equipment are ready for start.For IT systems and corner grounded TN systems: The internal EMC filter is disconnected (see the table in Wiring power ).The drive is properly grounded.Input power (mains) voltage matches the drive nominal input voltage.The input power (mains) terminals, U1, V1, W1, are connected and tightened as specified.The input power (mains) fuses are installed.The motor terminals, U2, V2, W2, are connected and tightened as specified.Motor cable is routed away from other cables.NO power factor compensation capacitors are in the motor cable.Control terminals are wired and tightened as specified.NO tools or foreign objects (such as drill shavings) are inside the drive.NO alternate power source for the motor isconnected – no input voltage is applied to the output of the drive.?C o d e : 3A F E 68243513 R E V E / E NE f f e c t i v e : 2009-07-07S u p e r s e d e s : 2007-04-16。

Phone: 033 22356676***********************************Low voltage AC drivesABB general purpose drivesACS5500.75 to 355 kW/1 to 500 hpCatalogType designation:Product seriesRating and types Voltages Construction DimensionsOptions ACS550–01–03A3–4+B055Selecting and ordering your driveBuild up your own ordering code using the type codekey below or contact your local ABB drives salesoffice and let them know what you want. Use page 3as a reference section for more information.2 ABB general purpose drives ACS550 | CatalogContentsABB general purpose drives, ACS550Catalog | ABB general purpose drives ACS550 34 ABB general purpose drives ACS550 | CatalogABB general purpose drivesABB general purpose drives are simple to buy, install, configure and use, saving considerable time. They are widely available through ABB channel partners. The drives have common user and process interfaces with fieldbuses, common software tools for sizing, commissioning, maintenance and common spare parts.ApplicationsABB general purpose drives can be used in a wide range of industries. Typical applications include pump, fan and constant torque use, such as conveyors. ABB generalpurpose drives are ideal in those situations where there is a need for simplicity to install, commission and use and where customizing or special product engineering is not required.Introduction to ACS550Highlights−FlashDrop tool−Intuitive use with assistant control panel−Swinging choke for superior harmonic reduction −Vector control−Coated boards for harsh environments−Built-in category C2 EMC filter (1st environment) as standard−Flexible fieldbus system with built-in Modbus and numerous internally mountable fieldbus adapters−UL, cUL, CE, C-Tick and GOST R approved −RoHS compliantFeature Advantage BenefitEnergy efficiency counters Several counters to illustrate saved energy (kWh), carbondioxide emissions (CO 2) and cost in local currency.Shows direct impact on energy bill and helps control operational expenditure (OPEX).Load analyzerLoad analyzer saves process data, such as current and torque values, which can be used to analyze the process and dimensioning of the drive and motor.Optimized dimensioning of the drive, motor and process.FlashDrop tool Faster and easier drive set-up and commissioning.Patented, fast, safe and trouble-free parametrization method without electricity.Assistant control panelTwo soft-keys, function of which changes according to the state of the panel.Built-in help function via dedicated button.Real-time clock, allows timed tracing of faults and setting of parameters to activate at various times of day.Changed parameters -menu.Easy commissioning.Fast set-up.Easier configuration.Rapid fault diagnosis.Quick access to recent parameter missioning assistantsPID controller, real-time clock, serial communications assistant, drive optimizer, startup assistant.Easy set-up of parameters.Maintenance assistant Monitors consumed energy (kWh), running hours or motor rotation.Takes care of preventative maintenance of drive, the motor or run application.Intuitive featuresNoise optimization.Increases switching frequency of drive when drive temperature is reduced.Controlled cooling fan: the drive is cooled only when necessary.Considerable motor noise reduction.Reduces inverter noise and improves energy efficiency.Choke Patented swinging choke - matches the right inductance to the right load, thereby suppressing and reducing harmonics.Reduces total harmonic distortion (THD) emissions up to 25%.Vector control Improved motor control performance.Enables wider range of applications.Built-in EMC filter Category C2 (1st environment) and category C3 (2nd environment) RFI filters as standard.No need for additional external filtering.Brake chopper Built-in up to 11 kW.Reduced cost.ConnectivityBuilt-in Modbus using EIA-485.Simple to install:–Easy connection of cables–Easy connection to external fieldbus systems through multiple I/Os and plug-in optionsReduced cost.Reduced installation time.Secure cable connections.Mounting template Supplied separately with unit.Quick and easy to mark mounting screw holes on installation surface.RoHS compliantACS550 drives comply with EU Directive RoHS 2002/95/CE restricting the use of certaing hazardous substances.Environmentally friendly product.ACS550–01–03A3–4+B055Technical dataACS550–01–03A3–4+B055Low Voltage Directive 2006/95/ECEMC Directive 2004/108/ECQuality assurance system ISO 9001Environmental system ISO 14001UL, cUL, CE, C-Tick and GOST R approvalsRoHS compliantCatalog | ABB general purpose drives ACS550 5Ratings, types, voltages and constructionType designationDrive’s type designation (shown above and in column 7 of thetables on the right side) identifies your drive by construction,current rating and voltage range. Once you have selected thetype designation, the frame size (column 8) can be used todetermine the drives dimensions, shown on the next page.Construction“01” within the type designation (shown above) variesdepending on the drive mounting arrangement, and powerrating.01 = wall-mounted02 = free-standingVoltagesThe ACS550 is available in two voltage ranges:4 = 380 to 480 V2 = 208 to 240 VInsert either “4” or “2”, depending on your chosen voltage,into the type designation shown above.Normal use vs heavy-duty use. For the majority of pump, fan and conveyorapplications, select “Normal use” fi gures. For high overload requirements, select“Heavy-duty use” fi gures. If in doubt contact your local ABB sales offi ce or yourdrives distributor.PNfor kW = Typical motor power in 400 V at normal usePNfor hp = Typical motor power in 460 V at normal usePhdfor kW = Typical motor power in 400 V at heavy-duty usePhdfor hp = Typical motor power in 460 V at heavy-duty useI 2N for A = Continuous rms current. 10% overload is allowed for one minute in ten minutes.I 2hd for A = Continuous rms current. 50% overload is allowed for one minute in tenminutes.3-phase supply voltage 380 to 480 VWall-mounted unitsFree-standing units200300368160250302ACS550-02-368A-4R8250400486200350414ACS550-02-486A-4R8280450526250400477ACS550-02-526A-4R8315500602280450515ACS550-02-602A-4R8355500645315500590ACS550-02-645A-4R83-phase supply voltage 208 to 240 VWall-mounted unitsACS550–01–03A3–4+B0556 ABB general purpose drives ACS550 | CatalogCatalog | ABB general purpose drives ACS550 7DimensionsElectromagnetic compatibilityThe EMC product standard (EN 61800-3 + Amendment A11[2000]) covers the specific EMC requirements stated for drives (tested with motor and cable) within the EU. The new revision of 61800-3 (2004) product standard can be applied from now on, but latest from 1st October 2007. EMC standards such as EN 55011, or EN 61000-6-3/4, apply to industrial and household equipment and systemsincluding drive component inside. Drive units complyingWall-mounted unitsFree-standing unitsWall-mounted drives Free-standing drives EMC according to EN61800-31stenvironment restricted distribution for frame sizes R3, R4 with75 m motor cables and for frame sizes R1, R2, R5, R6 with 100 m motor cables as standard.2ndenvironment unrestricted distribution for frame sizes R1 to R4 with300 m motor cables and for frame sizes R5 to R8 with 100 m motor cables as standard.These cable lengths are for EMC purposes only. Operational cable lengths are available in the output choke selection table on page 11.For longer motor cable lengths, external EMC filters are available onrequest.EMC standards in general1)The dimensions apply to bookshelf mounting. In fl at type mounting the width anddepth change places. n/a = not applicablezH1 = Height with cable connection box H2 = Height without cable connection box W = Width D = Depthwith requirements of EN 61800-3 are always complient with comparable categories in EN 55011 and EN 61000-6-3/4, but not necessarily vice versa. EN 55011 and EN 61000-6-3/4 do not specify cable length nor require a motor to be connected as a load. The emission limits are comparable according to the following table, EMC standards.WH1DH2DWH11) ACS550-01-246A-4 and ACS550-01-290A-4: 979 mm 2)UL Type 12 not available for ACS550-01-290A-43)ACS550-01-290A-4: 1119 mmACS550–01–03A3–4+B0558 ABB general purpose drives ACS550 | CatalogAssistant control panelThe assistant control panel, which is delivered as standard, features a multilingual alphanumeric display for easy drive programming. The control panel has various assistants and a built-in help function to guide the user. It includes a real time clock, which can be used during fault logging and in controlling the drive, such as start/stop. The control panel can be used for copying parameters for back up or fordownloading them to another drive. A large graphical display and soft keys make it extremely easy to navigate.OptionsControl interfacesPanel mounting kitsTo attach the control panel to the outside of a larger enclosure, two panel mounting kits are available. A simple and cost-efficient installation is possible with the ACS/H-CP-EXT kit, while the OPMP-01 kit provides a more user-friendly solution, including a panel platform that enables the panel to be removed in the same way as a drive-mounted panel. The panel mounting kits include all hardware required, including 3 m extension cables and installation instructions.ACS550–01–03A3–4+B055ACS550–01–03A3–4+B0551) Ordering with a separate material code number.2)One slot available for relay or encoder.3)One slot available for fieldbus adapter. Modbus built-in as standard.Available optionsHow to select optionsThe options shown in the table are available within the ACS550 range. Most of them have an associated 4-figure option code, which is shown in the table. It is this code that replaces B055 in the type code above. External options require a separate order line and material or type code number.Basic control panelThe basic control panel features a single line n umeric display. The panel can beused to control the drive, set the parameter values or copy them from one drive to another.Catalog | ABB general purpose drives ACS550 9Plug-in optionsFlashDrop toolRelay output extension option modulecomponents in the system.Encoder feedback option modulePlug-in fieldbus moduleincreasing system reliability.−DeviceNet TM −LonWorks ®−PROFIBUS DP −CANopen ® −ControlNet −Modbus TCP −EtherNet/IP TM −PROFINET IO −PowerLink−EtherCAT ®For type codes see page 8ACS550–01–03A3–4+B05510 ABB general purpose drives ACS550 | CatalogExternal optionsFlashDrop toolFlashDrop is a powerful palm sized tool for fast and easy parameter selecting and setting. It gives the possibility to hide selected parameters to protect the machine. Only the parameters needed in the application are shown. The tool can copy parameters between two drives or between a PC and a drive. All the above can be done without a power connection to the drive. The interface for FlashDrop is available in all wall-mounted units.DrivePMDrivePM (drive parameter manager) is a tool to create, edit and copy parameter sets for the FlashDrop tool. For each parameter/group the user has a possibility to hide it, which means that the drive user does not see the parameter/group at all.DrivePM requirements−Supported operating systems: Windows NT/2000/XP/Vista FlashDrop package includes −FlashDrop tool−DrivePM software (CD-rom)−User’s manual (hardcopy and PDF)−RS232 cable for connection between PC and the FlashDrop tool −Battery chargerDriveWindow LightDriveWindow Light is an easy-to-use startup and maintenance tool for ACS550 drives. It can be used in an offline mode, which enables parameter setting at the office even before going to the actual site. The parameter browser enables viewing, editing and saving of parameters. The parameter comparison feature makes it possible to compare parameter values between the drive and the file. With the parameter subset you can create your own parameter sets. Controlling of the drive is naturally one of the features in DriveWindow Light. With this software tool, you can monitor up to four signals simultaneously. This can be done in both graphical and numerical format. Any signal can be set to stop the monitoring from a predefined level.Startup wizardsStartup wizards make the setting of parameters easy. Simply launch the wizard, select an appropriate assistant eg, for setting analog outputs, and all parameters related to this function are shown together with help pictures.Highlights−Editing, saving and downloading parameters −Graphical and numerical signal monitoring −Drive control −Startup wizardsDriveWindow Light requirements−Supported operating systems: Windows NT/2000/XP/VistaSREA-01 Ethernet adapter SREA-01 Ethernet adapter with remote monitoring access can send process data, data logs and event messagesindependently, without a PLC or a dedicated on-site computer. It has an internal web server forconfiguration and drive access.Catalog | ABB general purpose drives ACS550 11OptionsExternal optionsBrake units and choppersFrame sizes R1 to R2 are delivered with integrated brakechoppers as standard. Other units can use the compact-sized brake units which include brake chopper and resistor. For more information please refer to the ACS-BRK brake units installation and startup guide.HWDBrake units technical dataDimensions1)The last digit of the output choke type defi nes the degree of protection; X stands for 2 = IP22 or 5 = IP54, 0 = IP002)Cable lengths according to 4 kHz switching frequency 3)Maximum switching frequency to be used with du/dt fi lter is 4 kHz Output chokesOutput chokes are used when motor cables above normal length are required.Cable can be roughly 1.5 times standard cable length, see below.Note:An output choke does not improve the EMC performance of the drive. To fulfi l local EMC requirements use suffi cient RFI fi ltering.For more information refer to the ACS550 User’s manual /Technical reference.12 ABB general purpose drives ACS550 | CatalogCooling and fusesCoolingACS550 is fitted with cooling air fans. The cooling air must be free from corrosive materials and not above the maximum ambient temperature of 40 °C (50 °C with derating). For morespecific environmental limits see page 5.Cooling air flow 380 to 480 V unitsCooling air flow 208 to 240 V unitsFuse connectionsStandard fuses can be used with ABB general purpose drives.For input fuse connections see tables below.Free space requirementsRecommended input protection fuses for 380 to 480 V unitsRecommended input protection fuses for 208 to 240 V units*)According to IEC-60269 standardControl connectionsThese connections are shown as examples only. Please refer to the ACS550 User’s manual, chapter Installations, for more detailed information.1 SCR2 AI13 AGND4 +10V5 AI26 AGND7 AO18 AO29 AGND10 +24V11 GND12 DCOM13 DI114 DI215 DI316 DI417 DI518 DI619 RO1C20 RO1A21 RO1B DIP switch analog inputs0 - 20 mAGround the cable screen on the sourcing endramp pair sel.const.speed 1fwd/revstart/stopDI configuration NPN connected (sink)EIA-485Multidrop applicationOther ModbusdeviceSCRBAGNDBAGNDSCRACS550X3ACS550X1ACS550X1DIP switchanaloginputsDI configurationPNP connected(source) withexternalpower supplyDIP switchEIA-485interfaceSignal termination isselected by DIP switchNottermin.22 RO2C23 RO2A24 RO2B25 RO3C26 RO3A27 RO3B28 SCR29 B30 A31 AGND32 SCR25 RO3C26 RO3A27 RO3B22 RO2C23 RO2A24 RO2B19 RO1C20 RO1A21 RO1B10 +24V11 GND12 DCOM13 DI114 DI215 DI316 DI417 DI518 DI61 SCR2 AI13 AGND4 +10V5 AI26 AGND7 AO18 AO29 AGNDconst.speed 1fwd/revstart/stop+ 24V0-10 V0-10 V0-10 V0(4)-20 mAAI1:AI2:NONONONONONOAI1:+ 0V-AI2:R<10 kΩR<10 kΩCatalog | ABB general purpose drives ACS550 1314 ABB general purpose drives ACS550 | CatalogExpertise at every stage of the value chainSecure uptime throughout the drive life cycleWhether you operate in industry, commerce or a utility your aims remain the same: to keep your motor-driven applications running consistently and efficiently. The life cycle services for ABB drives can help you achieve these aims by maximizing the uptime of your process while ensuring the optimum lifetime of ABB drives in a predictable, safe and low-cost manner.ABB follows a four-phase model for the life cycle management of its drives. The life cycle phases are active, classic, limited and obsolete. Within each phase, every drive series has a defined set of services.ABB drive life cycle management modelPrepurchaseOrder and delivery Installationandcommissioning Operation andmaintenance Upgrade and retrofit Replacementand recyclingTraining and learning Technical supportContractsThe life cycle services for ABB drives span the entire value chain, from the moment you make the first enquiry about a drive through to its disposal and recycling. Throughout the value chain, ABB provides training and learning, technical support and contracts. All of this is supported by one of the most extensive global drive sales and service networks.The four-phase drive life cycle management model provides you with a transparent method for managing your investment in drives. In each phase, you clearly see what life cycle services are available, and more importantly, what services are not available. Decisions on upgrading, retrofitting or replacing drives can be made with confidence.The drive, with complete life cycle services, is available for purchase.The drive, with complete life cycle services, is available for plant extensions.Spare parts, maintenance and repair services are available as long as materials can be obtained.ABB cannot guarantee availability of life cycle services for technical reasons or within reasonable cost.Complete life cycle servicesLimited life cycle servicesTo ensure the availability of complete life cycle services, a drive must be in the active or classic phase. A drive can be kept in the active or classic phase by upgrading, retrofitting or replacing.Caution! A drive entering the limited or obsolete phase has limited repair options. This may result in unpredictable process downtime. To avoid this possibility, the drive should be kept in the active or classic phase.Active Classic Limited ObsoleteNotesCatalog | ABB general purpose drives ACS550 153A F E 64792857 R E V P E N 26.3.2014 #17067© Copyright 2014 ABB. All rights reserved. Specifi cations subject to change without notice.Contact Details:Industrial Supply Syndicate54, Ezra Street, Kolkata - 700 001, INDIAPhone: 22350923, 22356676 Fax: +91 33 3022 2923Email:*******************************:。

序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。

其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。

整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（PLC），手脚（现场执行器），五观（现场传感器）。

今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。

变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。

对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。

下面我就用一种常用的变频器ABB-ACS550给大家讲解其在实际工作中的应用。

一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。

变频器上一般会有如下标签：表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。

输出电压为0至380V，3相交流，电流为6.9A，也就是能带3KW 左右的电机，频率可调0-500Hz，一般我们应用中最大也只有60Hz。

一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。

条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。

由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。

其解决方法有：1、在电源输入侧加装电抗器，现在有些变频器在设计时已经在输入端加入了抗干拢的电抗器，可以在订购时加以注意。

Drive IT 低压交流传动用户手册高性能矢量控制变频器ACS550-01 变频器（0.75…160 kW）ACS550 用户手册3安全指南警告! 只允许专业技术人员安装 ACS550!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。

电源断开后等候5分钟（让中间回路电容充分放电）再打开前面板。

警告!ACS550断电后，在继电器端子上 ( RO1…RO3 )依然可能有外部危险电压。

警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。

警告! ACS550-01不是可以在现场维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告! 当输入电源短时断电之后再次恢复时，如果外部运行指令为ON（起动），ACS550 将自动起动。

警告! 散热器的温度可能很高。

参见 "技术数据"，第 226页。

警告! 不要使用断路设备来起停电机，而应通过控制变频器的起停来控制电机。

直流侧电解电容所允许的最大充放电次数为每10分钟内5次。

警告!如果变频器用在浮地电网或高阻接地(大于30欧姆)电网时，请断开内部EMC滤波器的连接，否则系统将通过EMC滤波电容接地。

可能会导致危险或损坏变频器。

如果变频器用在角接地TN电网时，请断开内部EMC滤波器的连接，否则将损坏变频器。

注意：断开EMC滤波器连接后，变频器将不具有EMC兼容性。

参见相关章节"断开内部EMC滤波器"，第17页。

也参见相关章节"不对称接地电网、"和"浮地电网"，第232页。

警告!不要试图在变频器上电的时候安装或拆卸 EM1, EM3, F1 或 F2 螺钉。

注意! 欲获取详细的技术信息，请与供应商或当地ABB代表处联系。

序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。

其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。

整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（PLC），手脚（现场执行器），五观（现场传感器）。

今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。

变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。

对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。

下面我就用一种常用的变频器ABB-ACS550给大家讲解其在实际工作中的应用。

一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。

变频器上一般会有如下标签：表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。

输出电压为0至380V，3相交流，电流为6.9A，也就是能带3KW 左右的电机，频率可调0-500Hz，一般我们应用中最大也只有60Hz。

一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。

条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。

由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。

其解决方法有：1、在电源输入侧加装电抗器，现在有些变频器在设计时已经在输入端加入了抗干拢的电抗器，可以在订购时加以注意。

ABBACS550变频器参数设置案例ABBACS550变频器是一种先进的变频调速设备，广泛应用于各种工业领域。

在使用ACS550变频器时，正确的参数设置是确保设备正常工作的关键。

下面是一个ABBACS550变频器参数设置案例，详细介绍了参数设置的步骤和注意事项。

1. 输入电压和频率设置：首先，根据实际情况设置输入电压和频率。

进入参数设置菜单，找到"Input Data"（输入数据）选项，选择合适的电压和频率即可。

通常情况下，输入电压为三相380V，频率为50Hz。

2. 输出电压和频率设置：根据实际需求设置输出电压和频率。

进入参数设置菜单，找到"Output Data"（输出数据）选项，设置输出电压和频率。

一般情况下，输出电压和频率与输入电压和频率相同，但也可以根据实际情况进行调整。

3. 控制方式设置：根据实际需求选择合适的控制方式。

进入参数设置菜单，找到"Control Word"（控制字）选项，选择合适的控制方式。

常用的控制方式包括速度控制、扭矩控制和位置控制等。

4. 过载保护设置：根据实际需求设置过载保护参数。

进入参数设置菜单，找到"Overload Protection"（过载保护）选项，设置合适的过载保护参数。

过载保护参数包括过载电流、过载时间和过载等级等。

5. PID控制设置：如需进行PID控制，需要设置PID参数。

进入参数设置菜单，找到"PID Control"（PID控制）选项，设置PID参数。

PID参数包括比例系数、积分系数和微分系数等。

7. 故障保护设置：根据实际需求设置故障保护参数。

进入参数设置菜单，找到"Fault Protection"（故障保护）选项，设置故障保护参数。

故障保护参数包括过电流保护、过压保护和欠压保护等。

8. 电机参数设置：根据实际情况设置电机参数。

Drive IT低壓交流變頻↓用戶手冊ACS550-01變頻器(0.75...90 kW)2ACS550 ℘≈♣⊇√″〈ACS550變頻器手冊通用手冊ACS550-01/U1 用戶手冊 (0.75…90 kW) / (1…150 HP)•安全拍南•安裝•起動•診斷•維護•技術數據ACS550-02/U2 用戶手冊 (110…355 kW) / (150…550 HP)•安全指南•安裝•起動•診斷•維護•技術數據ACS550 技術參考手冊•詳細產品描述–產品技術描述,包括外形尺寸圖.–櫃体安裝信息,包括功率損耗.–軟体和控制包括完整參數描述.–用戶接口和控制連接.–完整可選件描述.–備件.–其他等.•實際工程指導.–PID & PFC工程指導.–安裝和選型指導.–診斷和維護信息.–其它等.可選件手冊(現場總線適配器, I/O 擴展模組等. 手冊和可選件一起發貨)繼電器輸出擴展模組•安裝•起動•診斷•技術數據ACS550 3安全指南警告只有專業技術人員才允許安裝ACS550警告即使馬達已經停止,功率端子U1, V1, W1和 U2, V2, W2以及DC+, UDC-或BRK+ , BRK- 上面依然存有危險電壓警告主回路電源送電後即存有危險電壓.電源斷開後等待5分鐘(讓中間回路電容充分放電)再打開前面板.警告ACS550斷電後,在繼電器端子上 R01…R03依然可能有外部危險電壓.警告當兩個或兩個以上的變頻器的控制端子並聯使用時,用於控制連接的輔助電源應來自同一單元或外部電源.警告ACS550-01不是可以在現場維修的機器,不要試圖修理損壤的單元,請與供應商或當地授權的維護站連繫.警告當輸入電源短時斷電之後再次恢復時,如果外部運轉指令為 ON, ACS550將自動起動.警告散熱器溫度可能很高,參見第163頁的"技術數據".警告如果變頻器用在不接地電網時,請拆下螺釘 EM1和EM3(外形尺寸R1…R4)或F1和F2 (外形尺寸 R5或R6).分別參見 18頁和 19頁的圖示.注意欲獲取詳細的技術信息,請與供應商或當地 ABB 代表處聯繫.安全指南4ACS550使用警告和注意在這本手冊內有兩種安全指導:•注意是對某一特定條件和因數,或對某一事物給予提醒.•警告是告知存在某種會導致人員傷亡或設備損壞的情形.並告知如何避免危險.警告標誌使用如下:危險電壓警告 警告存在高壓,會導致人員傷害或設備損壤.一般警告 關於對特定條件及其他會導致人員傷害或設備損壞的電氣環境的警告.安全指南ACS550 ℘≈♣⊇√″〈5目錄安全指南使用警告和注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4目錄安裝安裝流程圖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7準備安裝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8EMC指導(歐洲,澳大利亞,鈕西蘭 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10安裝變頻器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15啟動控制盤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30助手型的控制盤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30基本型的控制盤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37應用巨集 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43ACS550 完整參數表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52完整參數表描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63標准串行通訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139故障診斷診斷顯示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153警報校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158維護維護時間間隔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160散熱器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160更換主風扇 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161更換內部風扇 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161電容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162控制盤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162技術數據額定容量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163進線功率(主電源)電纜和熔斷器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166電纜端子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168主電源連接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169馬達連接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169控制線連接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170效率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170冷卻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170尺寸及重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172防護等級 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174目錄6ACS550 ℘≈♣⊇√″〈目錄環境溫度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176應用標準 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176有限責任. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176ACS550 ℘≈♣⊇√″〈7安裝操作前請詳細閱讀這些安裝指導.忽視這些警告和指導可能會造成設備失靈或人身傷害.警告! 在開始工作前先閱讀第3頁"安全指南"一節.安裝流程圖ACS550變頻器的安裝需遵守下面所列的步驟.這些步驟必須按如下所示的順序來操作.在每一步的右邊列出了關於正確安裝變頻器的詳盡參考信息.任務參考信息準備安裝“準備安裝"第 8頁.打開變頻器的包裝“打開變頻器的包裝"第15頁準備位置安裝“安裝位置的準備"第15頁移去前面板"移去前面板"第15頁安裝變頻器“安裝變頻器"第16頁接線“電纜的安裝”第17頁檢查安裝“檢查安裝"第27頁裝回前面板“裝回面板"第27頁送電“送電"第28頁啟動“啟動"第28頁安裝8ACS550 ℘≈♣⊇√″〈安裝準備安裝變頻器的辨別變頻器的標簽要了解您所安裝的變頻器,請參考:• 安裝孔之間條形碼上部的標牌.• 散熱器上的型號代碼 – 位於變頻器外蓋的右側:型號代碼下圖解釋了標簽上型號代碼的含義.額定容量和結構尺寸第163頁的"額定容量"一節列出了技術指標,以及變頻器的結構尺寸–這點非常重要,因為指導內容會根據結構尺寸的不同而變化.讀該表時要注意,它是根據變頻器的 "輸出電流額定值"和額定電壓來劃分的.Ser. no.ACS550-01-08A8-4*2030700001*Ser. no.ACS550-01-08A8-4*3030700001*ABB BeijingAssembled in ChinaInput U 1 3~ 380...480 VI 1N / I 1hd 8.3 A / 6.4 A f 1 48...63Hz Output U 2 3~ 0...U 1VI 2N / I 2hd 8.8 A / 6.9 A f 2 0...500Hz ACS550-01-08A8-4+...AC, 標準傳動 – 550 產品系列結構 (特定的區域)01=安裝和部件專用於要求遵從 IEC 安裝和標準的場合B056=IP 54 / UL type 12不特指=IP 21 / UL type 1 外殼防護等級4=380…480 VAC 2=208…240 VAC 額定電壓細節參見額定容量一節 輸出電流的額定值ACS550 ℘≈♣⊇√″〈9安裝馬達兼容性馬達,變頻器和供電電源必須兼容:工具要求要安裝ACS550需要以下工具: ∞螺絲刀(要與所用的緊固件相配)∞剝線鉗∞ 卷尺∞鑽∞緊固件:螺絲或螺母和螺栓♦,各四個.具体型號要根據安裝面和結構尺寸而定 :環境和外殼防護確認安裝地點滿足對使用環境的要求.為防止損壞,安全前的儲運要根據環境要求中針對於儲存和運輸的要求來做.根據現場的污染程度,確認外殼防護等級是否合適 :∞IP 21 / UL type 1 外殼.現場必須是無塵,無腐蝕性的氣体或液体÷無導電的污染物÷ƒp 凝露,炭粉,金屬顆粒等. ∞IP 54 / UL type 12外殼.這種外殼提供了對於來自所有方向的空氣塵埃和輕度飛濺物和水滴的防護. 合適的安裝地點確認安裝地點滿足以下條件:∞變頻器必須垂直安裝在一個平滑,牢固的表面,且要符合上面提到的環境要求. ∞對於變頻器的最小空間要求是外部尺寸 ( 參見第172頁"外部尺寸" )加上變頻器周圍的通風空間 (參見第170頁"冷卻" ).馬達和變頻器之間的距離受最大馬達電纜長度的限制.參見第169頁"馬達電纜連接". ∞馬達技術指標核實參考馬達類型3-相感應馬達–額定電流0.2......2.0倍的馬達額定電流 I hd∞變頻器上的型號代碼標簽,找到輸出電流參數, 或∞變頻器上的型號代碼和第163頁的"技術數據"一節中的額定額量表.額定頻率10…500Hz–電壓範圍馬達電壓和 ΑΧΣ550變頻器電壓範圍相兼容208…240 V (對於ACS550-X1-XXXX-2) 或者 380…480V (對於 ACS550-X1-XXXX-4)結構尺寸緊固件(螺絲,螺母)R1…R4 M5R5 M6R6M810ACS550 ℘≈♣⊇√″〈安裝∞安裝地點必須能承受變頻器的重量和噪音輸出.參見第172頁 " 尺寸, 重量和噪音".連線和EMC 注意事項確定電磁兼容性EMC要符合當地標準.一般來說 :•遵守當地電纜尺寸的標準.•保証四類導線相互隔離:輸入電源線, 馬達接線, 控制/通訊線, 以及制動單元接線.•參考第11頁”馬達電纜",EMC要求(CE或C-Tick)中對於馬達電纜長度的強制性限制.• 參考以下的性能指標:∞第166頁"輸入功率(主電源)電纜和熔斷器".∞第168頁"電線端子的連接" ,∞第169頁"馬達電纜的連接".EMC指導(歐洲, 澳大利亞,紐西蘭)本節描述變頻器具有EMC標準(歐洲, 澳大利亞,紐西蘭).對於安裝在無特殊EMC要求的美國和其他地區 , 可直接參考第14頁”控制電線".CE標誌 (以頒布日期為準)ACS550變頻器具有CE標誌,表明它符合歐洲低電壓和 EMC規範的要求( 73/23/EEC指導↑由 93/68/EEC為補充,以及89/336/EEC指導↑由93/68/EEC為補充).EMC規範定義了在歐共体範圍內電氣設備的抗干擾標準和輻射標準÷ EMC產品標準EN 61800-3內概括了對變頻器的各項要求.ACS550變頻器符合EN 61800-3標準內關於對第二環境和第一環境的要求.產品標準EN 61800-3(可調速電氣傳動系統-第三部份: EMC產品標準及其特定測試方法)定義了第一環境的概念第一環境指的是民用建築÷以及不經過變壓器而直接從民用設施引出低壓供電電源的工業環境.第二環境 指的是其他不是直接從民用設施引出低壓供電電源的工業環境.C-Tick 標誌 (以頒佈日期為準)ACS550變頻器具有C-tick標誌,表明它符合澳大利亞法規 (第294條,1996):無線電通訊公告 (遵從的標簽條例 ↑偶然性的放射 )及無線電通訊∂( 1989年8月),無線電通訊規則 (1993,紐西蘭).該法規規定了對於澳大利亞和紐西蘭使用的電氣設備所必須具備的要求AS/NZS2064,1997標準對工業,應用科學和醫學 (ISM)上所使用的無線電設備規定了電子干擾指標限制以及測試方法,其中包括了對變頻器的詳細要求.比如ACS550.ACS550變頻器符合AS/NZS 2064,1997標準內對 A級設備的要求.A級設備適用於非民用或不是直接從民用設備引出低壓供電電源的設施,它必須符合下列要求:.按照本手冊上的要求選擇馬達電纜和控制電纜安裝.遵循手冊要求進行安裝. 電纜指導使用屏蔽電纜接線時,端子與屏蔽層接地點間未屏蔽部份應盡可能的短,,控制電纜遠離動力電纜. 進線功率 (主)電纜建議使用四芯電纜(三相加保護接地).不要求必須使用屏蔽電纜.選擇線徑和熔斷器時參照輸入電流的大小,並要符合當地規定.電源進線端在變頻器的下端,電源電纜平行走線必須遠離變頻器 20厘米,以避免過多的電磁輻射.當把電纜屏蔽層擰成一束時,其長度不得超過其直徑的五倍,並將其連接到變頻器 PE 端(使用濾波器時也可連接到濾波器的PE 端).馬達電纜馬達電纜屏蔽的最低要求(CE & C-Tick)馬達電纜必須使用對稱三芯電纜或帶屏蔽層的四芯電纜. 通常我們推荐用戶使用 PE 對稱結構的電纜.下圖展示馬達電纜屏蔽的最低要求 , (例如,MCMK , NK 電纜).∗為 ACS550設計的輸入濾波器不能用於一個隔離的或高阻抗接地的工業配電電網.絕緣套銅線屏蔽層銅帶螺旋層電纜芯內部絕緣層安裝推荐的電纜類型下圖對比了幾種馬達電纜屏蔽層導体的佈置方式.有效的馬達電纜屏蔽層對電纜屏蔽層的要求:完整細密 ÷輻射率小.下圖為一種推荐的電纜結構.如果沒有使用單獨的ΠΕ 導線,須將電纜屏蔽層連接到變頻器的接地端,即將電纜屏蔽層擰成一束 (其長度不得超過其直徑的五倍), 然後將其連接到散熱器上的 端子(變頻器右下角 ).或使用ΕΜΧ電纜密封圈,將馬達側電纜屏蔽層360度接地:或將電纜屏蔽層擰成一束,其長度不得超過直徑的五倍,然後將其連接到馬達的ΠΕ端子.EN61800-3 和 AS/NZS 2064, 1997, Class A 允許的馬達電纜要滿足 EN61800-3, 第一和第二環境,受限分銷, 和 AS/NZS 2064, 1997, Class A 內要求的馬達電纜:. 長度小於 30米時,不要求使用 RFI 濾波器.∞∞∞對稱屏蔽電纜:帶屏蔽的三芯電纜,具有同軸或對稱的 PE 導体.推荐 (CE & C-Tick)PE 導体和屏蔽層當屏蔽層電導率小於相電纜電導率的 < 50% 時,需要使用單獨的 PE 導線.不允許的馬達電纜 (CE & C-Tick)屏蔽層PEPE允許使用的馬達電纜 相導線截面積最大到10mm 2.四芯電纜:三芯電纜加一根保護地不帶屏蔽層允許 (CE & C-Tick)屏蔽層屏蔽層安裝∞ 長度大於 30米時,則必須按下表進行配置連接.使用濾波器後,對於所有電纜屏蔽層的連接請參考濾波器的指導手冊.警告! 不能用於隔離的或高阻抗接地電網.∞馬達電纜必須有有效的屏蔽層, 在馬達端使用 EMC 接地密封圈. 必須將電纜屏蔽層整圈都有效接地. ∞對屏蔽層的要求見第12頁"有效的馬達電纜屏蔽層"中的描述.傳動型號濾波器開關頻率(參數 2606)1 or 4kHz (1 or 4)8kHz (8)最大馬達電纜長度ACS550-01-03A3-4ACS400-IF11-3100m–ACS550-01-04A7-4ACS550-01-05A4-4ACS550-01-06A9-4ACS550-01-08A8-4ACS550-01-012A-4ACS550-01-016A-4ACS400-IF21-3100m100mACS550-01-023A-4ACS550-01-031A-4ACS400-IF31-3100m100mACS550-01-038A-4ACS550-01-044A-4ACS400-IF41-3100m100mACS550-01-059A-4ACS550-01-072A-4控制電纜常規推荐常規推荐使用的屏蔽電纜,其額定溫度必須大於 60°C :∞控制電纜必須為多芯銅絞線屏蔽層的電纜.雙屏蔽層 單屏蔽層如: JAMAK , Draka NK 電纜如: NOMAK , Draka NK電纜∞屏蔽層應擰成一束,其長度不超過直徑的五倍,然後連接到 X1:1端子 (數字和模擬 I/O) 或X1-28或X1-32 (RS485電纜).最小化輻射的控制電纜佈線:∞控制電纜走線應盡可能地遠離電源電纜和馬達電纜 (至少20厘米 ).∞如果控制電纜不可避免的與動力電纜交叉,兩者夾角應盡可能接近 90度.∞控制電纜走線應遠離變頻器(至少20厘米 ),以避免電磁干擾.在同一根電纜中的不同類型的信號混用時,用戶應注意 :∞不要將模擬輸入信號和數字輸入信號混用在同一電纜中.∞繼電器控制信號採用雙絞線 (特別是當電壓大於48 V時). 電壓不超過48 V時,繼電器控制信號可以視為數字信號採用同一電纜.∞注意 !不要將48 V和115/230 VAC信號混合在同一根電纜內.模擬信號電纜模擬信號用的電纜的推荐 :∞帶屏蔽的雙絞線∞每個信號採用一對單獨屏蔽的雙絞線∞不同的模擬信號不要用同一根導線當作公共返回端數字信號電纜數字信號用的電纜的推荐 :低壓數字信號最好選用雙屏蔽電纜 ,也可以使用單獨的成對絞合的屏蔽多芯電纜.控制盤電纜如果需要使用電纜連接控制盤和變頻器,僅允許使用 5類轉接以太網電纜.安裝安裝變頻器警告! 安裝ACS550之前, 確認變頻器的進線電源已切斷×打開變頻器的包裝1.打開包裝.2.檢查是否有損壤,如果發現變頻器有損壞部份,立即通報發貨方.3.檢查貨物是否與您的訂單相符,發貨標簽可用於驗收您所接收的所有部件.1.2.注意! 結構尺寸R3 和R4的模組頂部有四個孔.僅需使用兩個 ÷如果可能,盡量使用外側的兩個孔 (這樣給拆裝風扇留出空間便於維護 ).注意! 用ACS550替摸ACS400時,原來安裝孔是可以利用的.對於結構尺寸 R1和R2,安裝孔是一樣的.對於結構尺寸 R3和R4,ACS550變頻器頂部的內側安裝孔和 ACS400的安裝孔匹配.IP 21 / UL Type 11.如果有控制盤,需要移去控制盤2.擰鬆在頂部的緊固螺絲.3.由頂部摘下面板.安裝1.2.3.4.1.2.要在安裝孔內放置橡皮插塞,從而給變頻器的安裝提供安裝槽.1.按照安裝要求,移開橡皮插塞,將插塞從變頻器的後部拔出.2.用螺絲或螺栓將ACS550緊固在安裝地點上,四角要確保擰緊.注意! 要把持ACS550的金屬底座來搬動它.3.重新安裝橡皮插塞.4.對於非英語國家的安裝地:在模組頂部有警告標簽的地方再加一個當地語言的警告標簽.21, 3FM安裝電纜的安裝導線槽/接線盒•防護等級為IP 21 / UL Type 1變頻器接線所需要導線槽 /接線盒包括以下幾個部件:∞導線槽/接線盒∞五個電纜卡子(僅對ACS550-01 )∞螺釘∞蓋板接線盒包括在防護等級為 IP 21 / UL Type 1的外殼中.概述當您在接線時,請遵守以下幾點:∞1.有四種接線說明 −一種接線說明是針對變頻器的外殼型號 (防護等級IP 21 / UL Type 1≡和IP 54 / UL Type 12)和接線型號(導線槽或電纜)的組合.∞2.第17頁"連接圖"描述了變頻器上的接線點位置.∞3.第24 頁 "電源電纜的連接" 是對連接功率電纜的詳盡指導. 要與通用的安裝步驟結合一起使用.∞4.第24頁 "控制電纜的連接" 是對連接控制電纜的詳盡指導. 也要與通用的安裝步驟 結合一起使用.∞5.第24頁 "制動器可選件 " 和 "不接地電網" 是對這些特殊應用如何正確使用的詳細指導.∞ 6.第168頁 "電纜端子" 列出了推荐緊固力矩.∞ 7.要遵守安裝當地的EMC要求.例如電纜屏蔽層的正確接地.接線圖所有結構尺寸的(R1…R6)的接線佈置圖都是相似的.對於結構尺寸 R5 和R6模組最明顯的不同只是在功率端和接地端.如下圖所示 :∞1.結構尺寸R5和R6的模組功率端和接地端的佈置.∞ 2.除上面提到的以外, 結構尺寸 R3的端子佈置通常情況下可用於所有結構尺寸的模組.安裝下圖所示的是 R3 外形尺寸.其它外形尺寸與 R3的佈局相同.警告ϒ對於不接地電網,拆下位於 EM1 和 EM3 處的接地螺釘.安裝∞警告! 對於不接地電網琅將 F1和 F2的接地螺絲拆除.安裝電纜接線 (外殼的防護等級為 IP 21 / UL type 1) 1.在導線槽/接線盒上選擇合適的進線孔. (參見上面的"導線槽/接線盒 "部份 ).2.在進線電纜/馬達電纜上安裝電纜夾.3.輸入功率電纜剝線需要足夠長以方便單根獨立走線.4.馬達電纜剝線需要足夠長,將銅屏蔽層纏繞成辮狀.辮狀線盡可能短,這樣可將干擾輻射降至最小,兩條電纜的走線分別穿過線卡.5.通過卡子走電纜線.6.剝線和接線,功率接地接至變頻器的端子上.參見第24頁"電源電纜的連接".7.連接已繞成辮狀線的馬達電纜屏蔽層.8.安裝接線槽/接線盒擰緊電纜卡.9.安裝控制電纜用的電纜卡 (進線/馬達電纜和卡子未在本圖顯示 ).10.剝開控制電纜屏蔽層, 將銅屏蔽層繞成辮狀線.11.控制電纜走線穿過線卡子並擰緊卡子.12.將辮狀屏蔽層連接X1-1上的I/O專用屏蔽端子上.13.將辮狀屏蔽層連接到X1-28 或X1-32上的RS485專用的屏蔽端子上.14.剝開控制電纜外皮,將按需要將其連接至變頻器的端子上. 參見第24頁"控制電纜的連接".15.安裝導線槽/接線盒 (用1個螺絲).2X0004安裝ACS550 ℘≈♣⊇√″〈21安裝用電纜接線(外殼防護等級為 IP 21 / UL type 1).1.在導線槽/接線盒上選擇合適的進線孔. (參見上面的 ∀導線槽/接線盒∀部份)2.安裝薄壁型的導線卡(不在供貨範圍內).3.安裝電線槽/接線盒.4.連接導線箍頭到接線盒上.5.輸入電源電纜和馬達電纜的走線穿過導線槽.6.剝開導線.7.連接電源電纜,馬達電纜,接地線必須連至指定的變頻器端子上. 參見第 24頁"電源電纜的連接".8.控制電纜穿過導線槽.9.剝開控制電纜的屏蔽層, 將銅屏蔽層繞成辮狀. 10.將辮狀屏蔽層連接X1-1上的I/O 專用屏蔽端子上.11.將辮狀屏蔽層連接到X1-28 或 X1-32上的RS485專用屏蔽端子上. 12.剝開控制電纜外皮,將按需要將其連接至變頻器的端子上. 參見第24頁 "控制電纜的連接". 13.安裝導線槽/接線盒蓋 (用1個螺絲).22ACS550 ℘≈♣⊇√″〈安裝用電纜接線(外縠防護等級為 IP 54 / UL Type 12).1.將電源,馬達和控制電纜按照需要切開電纜密封件(電纜密封件為變頻器底部的錐型橡膠密封件) .2.將動力輸入電纜的外皮剝開足以獨立佈線.3.扒去馬達電纜外皮足以使銅屏蔽層露出並繞成辮狀.保持短辮足夠短以減少噪音輻射.4.將以上兩電纜穿過導線槽並夾緊.5.剝去外皮並連接電源/馬達電纜,並將接地線連接到端子上,參見第 24頁"功率電纜的連接".6.連掁辮狀的馬達電纜屏蔽層.7.扒去控制電纜外皮並將其銅屏蔽層編成辮狀.8.將控制電纜穿過導線槽並固定.9.連接辮狀屏蔽地線與在X1-1上的數字和模擬I/O電纜.10.將辮狀屏蔽層連接到X1-28或X1-32上的RS485專用的屏蔽端子上.11.剝去外皮並將每一個控制線連接到對應的傳動端子上.參見第24頁 “控制電纜的連接 ".12.安裝好套管 (1個螺釘).48ACS550 ℘≈♣⊇√″〈23安裝用套管接線(外殼防護等級為 IP 54 / UL Type 12).1.移走卡線板.2.移走電纜密封圈以便套管進入. (電纜密封圈位於傳動底部的圓錐形的橡膠圈. )3.安裝防水套管連接器(不在供貨範圍內).4.將進線功率電纜穿過套管.5.將馬達電纜穿過套管.6.剝開電纜外皮.7.將進線電纜,馬達電纜和接地電纜連接到傳動端子上.參見第 24頁"功率電纜的連接" .8.將控制電纜穿過套管.9.剝去控制線外皮並將屏蔽層繞成小辮狀. 10.將數字和模擬信號的接地屏蔽小辮連接到傳動端子 X1-1上.11.將辮狀屏蔽層連接到X1-28 或 X1-32上的RS485專用的屏蔽端子上. 12.剝開並連接每一個控制線到傳動端子上.參見第 24頁 'qm 控制電纜的連接". 13.裝回套管/導線盒 (1個螺釘).24ACS550 ℘≈♣⊇√″〈安裝功率電纜的連接警告!確認馬達與ACS550是兼容的. ACS550必須按第8頁“準備安裝"的注意事項由一個具備資格人員來安裝.如有疑問,連繫當地 ABB銷售或服務辨 事處.∞參考下表來完成電源電纜的連接.對應的型號也可用於制動和不接地電網的電纜接線指導.∗對於ACS550-X1-XXX-2(208V..240V系列)的產品可以使用單相電源供電.此時需將輸出電流降容 50%使用.對於單相供電,電源接至 U1 和W1.制動器可選件∞對於帶有制動附件的變頻器,要根據變頻器的結構尺寸參考下表進行安裝:不接地電網對於不接地電網(也稱為IT, 不接地,或高阻抗接地電網 ):∞斷開內部的RFI濾波器:通過拆下EM1和EM3處的螺釘(結構尺寸R1…R4 ), 或F1和F2處的螺釘(結構尺寸R5…R6).∞對於 ΕΜΧ要求的地方,檢查是否有過大的輻射傳播到相鄰的低壓電網上.在某些情況下,變壓器中性點和電纜的抑制作用就足夠了. 如果仍擔心,可使用原邊和副邊帶靜電屏蔽的供電變壓器.∞ 不要安裝外部濾波器, 例如第13頁濾波器表中列出的濾波器的一種.如果使用輸入濾波器,輸入電源會通過輸入濾波器電容接地,這有可能會有危險或有可能損壞濾波單元,控制電纜的連接為了完成控制電纜的連接,要求使用 :∞1.列表中提出的要求∞2.第43頁"應用巨集"∞3.第63頁"完整的參數描述"∞4.第頁推荐的"控制電纜"端子結構尺寸描述注意U1, V1, W1*R1…R63-相電源進線端子第 168頁"進線功率電纜的連接"PE R1…R6保護接地端子遵循當地對電纜尺寸的要求U2, V2, W2R1…R6到馬達的功率輸出電纜端子 第 169頁"馬達電纜的連接"結構尺寸端子描述制動附件R1, R2BRK+≤← BRK-制動電阻僅需制動電阻R3, R4, R5, R6UDC+,UDC-DC 母排∞需制動單元∞或制動截波器和電阻ACS550 ℘≈♣⊇√″〈25安裝1數字輸入阻抗 1.5k Ω.數字輸入最大電壓 30 V .2 默認值根據選用的巨集的不同而不同.這裹給出的是默認巨集的默認值.注意! 端子 3, 6, 和9 都是等電位的.X1硬体描述1SCR 控制信號電纜屏蔽端(內部與機殼連接).2AI1模擬輸入 1,可編程,默認2=頻率設定÷分辨率 0.1%, 精度±1%.J1:AI1 OFF: 0…10V (R i =312k Ω) J1:AI1 ON: 0…20mA (R i =100Ω)3AGND 模擬輸入電路公共端.(內部通過1M Ω電阻與機殼連接)4+10 V 10V/10mA 用於模擬輸入電位器的設定電壓輸出 ÷ 精度 ±2%.5AI2模擬輸入 1, 可編程,默認2=不使用.ϒ分辨率 0.1%, 精度 ±1%.J1:AI2 OFF: 0…10V (R i =312k Ω) J1:AI2 ON: 0…20mA (R i =100Ω)6AGND 模擬輸入電路公共端. (內部通過1M Ω電阻與機殼連接 )7AO1模擬輸出1,可編程,默認2=頻率. 0…20mA (負載 < 500Ω) 8AO2模擬輸出2, 可編程,默認2=頻率. 0…20mA (負載< 500Ω)9AGND 模擬輸入電路公共端.(內部通過1M Ω電阻與機殼連接 )10+24V 輔助電壓輸出 24VDC / 250mA (以GND 為參考).有短路保護.11GND 輔助電壓輸出公共端.(內部不接地連接)12∆ΧΟΜ數字輸入公共端.為了起用一個數字輸入,輸入和⊆DCOM 之間必須 ≥+10V(或 ≤-10V).24V 可以由 ACS550的 (X1-10)提供或由一個 12…24V 的雙極性外部電源提供.13DI1數字輸入1, 可編程.默認2=起/停.14DI2數字輸入1, 可編程.默認2=正向/反向.15DI3數字輸入1, 可編程.默認2=恆速選擇 (代碼) .16DI4數字輸入1, 可編程.默認2=恆速選擇 (代碼) .17DI5數字輸入1, 可編程.默認2=鈄坡選擇 (代碼).18DI6數字輸入1, 可編程.默認2=不用19RO1C 繼電輸出1, 可編程.默認2=準備好最大: 250 VAC / 30 VDC, 2 A 最小: 500 mW (12 V, 10 mA)20RO1A 21RO1B 22RO2C 繼電輸出2, 可編程.默認2=運行最大: 250 VAC / 30 VDC, 2 A 最小: 500 mW (12 V, 10 mA)23RO2A 24RO2B 25RO3C 繼電輸出3, 可編程.默認2=故障最大 : 250 VAC / 30 VDC, 2 A 最小: 500 mW (12 V, 10 mA)26RO3A 27RO3B模擬 I /OONONONON數字輸入繼電器輸出26ACS550 ℘≈♣⊇√″〈安裝注意!出於安全原因當ACS550斷電時,故障繼電器指示" fault”信號.數字輸入端子可採用PNP或NPN的配置方式接線.通訊端子28…32用於RS485 modbus通訊.必須使用屏蔽電纜.ΡΣ485 網在任何一點都不要直接接地.所有設備都應使用相應的接地端子接地.總体要求是接地線不應形成任何閉環回路,所有設備應接至一個公共地上.在網路的兩端使用120 Ω的電阻將RS485網路終端化.可使用 DIP開關來連接或斷開終端電阻.見下面的示意圖和表格.1對於功能描述,參見第43頁"應用巨集" , 第63頁 "完整的參數列表 ",以及通訊協議的文檔.X1標識硬体描述28Screen29B30A31AGND32ScreenNPN 接線(吸納型) PNP 接線 (發送型)10+24V11GND12DCOM13DI114DI215DI316DI417DI518DI610+24V11GND12DCOM13DI114DI215DI316DI417DI518DI6X1X1終端站 終端站站點 站點28SCR29B30A31AGND32SCRSCRBAGNDBAGNDSCR其他Modbus設備÷RS485 多點應用J2RS485 接口Bus 終端ONJ5ONoff 位置on 位置J2ONJ5ON。

ABB-ACS550-01用户手册ITDrive低压交流传动用户手册高性能矢量控制变频器ACS550-01变频器（0.75?160 kW）3AUA0000052289 (英文)ACS550变频器相关手册通用手册ACS550-01/U1用户手册(0.75 ? 160 kW) 安全指南安装起动内置现场总线现场总线适配器诊断维护技术数据法兰安装指导组件 , IP21 / UL type 1外形尺寸编号FMK-A-R1R1100000982FMK-A-R2R2100000984FMK-A-R3R3100000986FMK-A-R41R4100000988AC8-FLNGMT-R51R5ACS800-AC8-FLNGMT-R6R6PNTG01U-EN1. 不适用于 ACS550-01系列组件 , IP54 / UL type 12外形尺寸编号FMK-B-R1R1100000990FMK-B-R2R2100000992FMK-B-R3R3100000994FMK-B-R4R4100000996可选件手册( 手册和可选件一起发货)MFDT-01 FlashDrop用户手册3AFE68591074 (英文 )OHDI-01 115/230 V数字输入模块用户手册3AUA0000003101 (英文 )OREL-01继电器输出扩展模块用户手册3AUA0000001935 (英文 )OTAC-01脉冲编码器接口模块用户手册3AUA0000001938 (英文 )RCAN-01 CANopen总线适配器用户手册3AFE64504231 (英文 )RCCL-01 CC-Link总线适配器用户手册3AUA0000061340 (英文 )RCNA-01 ControlNet总线适配器用户手册3AFE64506005 (英文 )RDNA-01 DeviceNet总线适配器用户手册3AFE64504223 (英文 )RECA-01 EtherCAT总线适配器用户手册3AUA0000043520 (英文 )REPL-01 Ethernet POWERLINK总线适配器用户手册ACS550 User’s Manual2010ABB版权所有RETA-01 Ethernet总线适配器用户手册3AFE64539736 (英文)RETA-02 Ethernet总线适配器用户手册3AFE68895383 (英文)RLON-01 LonWorks总线适配器用户手册3AFE64798693 (英文)RPBA-01 PROFIBUS-DP总线适配器用户手册3AFE64504215 (英文)R ETA-01 Ethernet总线适配器用户手册3AUA0000042896 (英文)技术目录安全安装起动故障诊断技术数据维护手册ACS50, ACS55, ACS150, ACS310, ACS320,ACS350, ACS550, ACH550电解电容重整指导3AFE68735190 (英文)CANopen为 CAN公司所持有的注册商标。

ABB_ACS550变频器参数设置ABBACS550变频器是一种先进的驱动设备，用于控制和调节交流电机的速度和转矩。

它在工业自动化和机械设备驱动方面具有广泛应用，能够提高设备运行效率和降低能源消耗。

为了实现最佳的工作性能，需要对变频器参数进行正确的设置。

下面将介绍一些常见的ABBACS550变频器参数设置。

首先，要设置的参数有两类：基本参数和高级参数。

基本参数主要包括电源参数、电机参数和控制参数，而高级参数则包括额外功能和高级控制参数。

基本参数设置：1.电源参数设置：包括主电压和主频率。

根据实际情况选择正确的主电压和主频率，以保证变频器和电机的电气兼容性。

2.电机参数设置：包括额定功率、额定电流和额定转速。

根据电机的技术参数填写相应数值。

3.控制参数设置：包括启动方式、停止方式和调速方式。

根据应用需求选择正确的方式，如自动启动、紧急停止和手动调速等。

高级参数设置：1.额外功能设置：包括过载能力、绝缘监测和断电恢复等。

根据需要开启或关闭相应功能。

2.高级控制参数设置：包括高级调速控制和速度控制方式。

根据应用需求选择合适的控制方式，如矢量控制或标量控制。

在参数设置之前，还需要先了解变频器的菜单和参数显示方式。

ABBACS550变频器通常有一个液晶屏幕和一些按键，通过菜单和子菜单来设置和显示各种参数。

参数的设置通常需要进行编程，按照菜单上的提示操作即可。

此外，为了实现最佳的工作效果，还需要对变频器进行校准和维护。

校准包括参数校准和电机校准，以提高控制精度和系统稳定性。

维护包括定期保养和故障诊断，及时发现和解决设备问题。

总之，正确的ABBACS550变频器参数设置对于实现设备的高效运行至关重要。

根据实际需求和应用场景选择合适的参数设置，可以提高设备的性能和可靠性，并降低能源消耗。
