第十章-梁的应力-习题答案

第十章思考题10.1试举出能实现平面弯曲的几种情况。

等截面实体直梁发生平面弯曲的充分必要条件是什么?10.2 试说明纯弯曲和横力弯曲，中性轴与形心轴，弯曲刚度和弯曲截面系数等概念的区 别。

10.3 梁纯弯曲正应力公式一般也适用于横力弯曲梁的横截面上的正应力计算，其理由是 思考题10.4图 什么?10.4 图示的两种梁的截面中，z 轴为中性轴。

试问两截面的惯性矩和弯曲截面系 数是否可以按下列公式计算：12/12/3113h b bh I z -= 6/6/2112h b bh W z -=10.5 由两种材料组成的梁，其截面如图所示，试问两种材料粘合在一起和能无摩擦滑动两种情况下，在相同受载情况下的弯曲正应力是否相同?思考题10.5图10.6 几何形状和受载情况完全相同的钢梁和铝梁，其内力图是否相同?它们各对应点的弯曲应力是否相同?梁的挠曲线的曲率是否相同?10.7 一根圆木绕z 轴弯曲时，适当地在上下削去一层，在相同弯矩作用下反而降低了最大 正应力。

试说明其中道理。

10.8 船用钢缆由钢丝组合而成，在使用过程中常被弯曲甚至要打结。

在钢缆直径不变时，试问钢丝细些、根数多些好，还是钢丝粗些、根数少些好?为什么? 思考题10.7图10.9 在弯曲切应力公式中，为什么*z S 是部分截面对中性轴的静矩，z I 却是整个截面对中性轴的惯性矩?10.10 试举出需要考虑梁的切应力强度的几种情形。

10.11 由四根100×80×10不等边角钢焊成一体的梁，在纯弯曲时截面按图示四种形式组合。

试问哪一种截面梁强度最高，哪一种最低?思考题10.11图 思考题1012图10.12 屋架梁常制成图示形状。

从材料力学角度看是否合理?为什么?10.13 图a 所示的钢梁和图b 所示的三角桁架材料相同，桁架两杆截面积之和 与钢梁截面积相等。

已知l =10h ，h =1.5b ，D =1.22b ，d =0.6D 。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj;D.cj.23. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

F P=1四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

EI=常数。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

第一章第二章第三章绪论思考题1) 现代力学有哪些重要的特征？2) 力是物体间的相互作用。

按其是否直接接触如何分类？试举例说明。

3) 工程静力学的基本研究内容和主线是什么？4) 试述工程力学研究问题的一般方法。

第二章刚体静力学基本概念与理论习题2-1 求图中作用在托架上的合力F R。

12030200N习题2-1图页脚内容页脚内容2-2 已知F 1=7kN ，F 2=5kN, 求图中作用在耳环上的合力F R 。

2-3 求图中汇交力系的合力F R 。

2-4 求图中力F 2的大小和其方向角。

使 a )合力F R =1.5kN, 方向沿x 轴。

b)合力为零。

2-5 二力作用如图，F 1=500N 。

为提起木桩，欲使垂直向上的合力为F R =750N ，且F 2力尽量小，试求力F 2的大小和角。

245601习题2-2图(b)xy4530F 1=30NF 2=20NF3=40N A xy4560F 1=600NF 2=700NF 3=500NA 习题2-3图(a )x70F 2F 1=1.25kN A习题2-4图30F 1=500NAF 2页脚内容2-6 画出图中各物体的受力图。

(b)B (a )A (c)(d)DACDB页脚内容2-7 画出图中各物体的受力图。

2-8 试计算图中各种情况下F 力对o 点之矩。

习题2-6图(d)习题2-7图(a )C DB DABCBABC页脚内容2-9 求图中力系的合力F R 及其作用位置。

习题2-8图P (d)PF( a )F 3M =6kN m F 3F 2页脚内容2-10 求图中作用在梁上的分布载荷的合力F R 及其作用位置。

( a )q 1=600N/mq=4kN/m( b )q A =3kN/m习题2-9图( c ) F 4F 3页脚内容2-11 图示悬臂梁AB 上作用着分布载荷，q 1=400N/m ，q 2=900N/m, 若欲使作用在梁上的合力为零，求尺寸a 、b 的大小。

第十章 组合变形的强度计算10-1图示为梁的各种截面形状，设横向力P 的作用线如图示虚线位置，试问哪些为平面弯曲？哪些为斜弯曲？并指出截面上危险点的位置。

（a ） (b) (c) (d) 斜弯曲 平面弯曲 平面弯曲 斜弯曲弯心（）（）弯心弯心（）（）斜弯曲 弯扭组合 平面弯曲 斜弯曲“×”为危险点位置。

10-2矩形截面木制简支梁AB ，在跨度中点C 承受一与垂直方向成ϕ＝15°的集中力P ＝10 kN 作用如图示，已知木材的弹性模量MPa 100.14⨯=E 。

试确定①截面上中性轴的位置；②危险截面上的最大正应力；③C 点的总挠度的大小和方向。

解：66.915cos 10cos =⨯==οϕP P y KN59.215sin 10sin =⨯==οϕP P z KN4310122015=⨯=z J 4cm 3310cm W z =335625121520cm J y =⨯=3750cm W y =25.74366.94max =⨯==l P M y z KN-M 94.14359.24m ax =⨯==l P M z y KN-MMPaW M W M yy z z 84.9107501094.110101025.763633maxmax max=⨯⨯+⨯⨯=+=--σ 中性轴：οο47.2515tan 562510tan tan tan 411=⎪⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫⎝⎛-=--ϕαy z J J 2849333105434.0101010104831066.948--⨯=⨯⨯⨯⨯⨯⨯==z y y EJ l P f m28933310259.010562510104831059.248--⨯=⨯⨯⨯⨯⨯⨯==y z z EJ l P f m 602.0259.05434.022=+=f cm方向⊥中性轴：ο47.25=α10-3 矩形截面木材悬臂梁受力如图示，P 1＝800 N ，P 2＝1600 N 。

第十章梁板结构（408分）一、填空题（每空1分，共40分）1.《混凝土结构设计规范》规定：按弹性理论，板的长边与短边之比大于或等于3 时，称为单向板。

2.按弹性理论的计算是指在进行梁(板)结构的内力分析时，假定梁(板)为弹性体，可按结构力学方法进行计算。

3.单向板肋梁楼盖的板、次梁、主梁均分别为支承在次梁、主梁、柱和墙上的构件。

计算时对于板和次梁不论其支座是墙还是梁，均看成铰支座。

由此假定带的误差将通过折算荷载的方式来调整。

4.塑性铰的转动能力，主要取决于钢材品种、配筋率、混凝土极限压应变值。

5.在现浇单向板肋梁楼盖中，单向板的长跨方向应放置分布钢筋，分布钢筋的主要作用是承担长向实际存在的一些弯距、抵抗由于温度变化或混凝土收缩引起的内力将板上的集中荷载分布到更大的面积上、固定受力筋的位置。

6.钢筋混凝土塑性较与一般铰相比，其主要的不同点是只能单向转动且转动能力有限、能承受一定的弯矩、有一定的长度。

7.现浇肋梁楼盖的主次梁抗弯计算时,支座按矩形截面、跨中按 T型截面计算。

抗剪计算时均按矩形截面计算。

8.楼盖的内力分析中，如果按弹性理论，计算跨度取支座中心线之间的距离，如果按塑性理论，则净跨取之间的距离。

9.楼盖设计中，恒荷载的分项系数取为：当其效应对结构不利时，对有活荷载控制的组合，取 1.2 ，当其效应对结构有利时，对结构计算，取 1.0 ，对倾覆和滑移验算取 0.8 ；活荷载的分项系数一般情况下取 1.4 ，对楼面活荷载标准值大于4kN/m2的工业厂房楼面结构的活荷载，取 1.3 。

10.连续梁、板按调幅法的内力计算中，截面的相对压区高度应满足不大于0.35 ，调M的幅系数 一般不宜超过 0.2 ，调幅后，支座和跨中截面的弯矩值均应不小于0 M为按简支梁计算的跨中弯矩设计值。

1/3 ，其中11.现浇板在砌体墙上的支承长度不宜小于 120㎜。

12.无梁楼盖内力分析常用的方法有经验系数法、等代框架法。

第10章 疲劳强度的概念思考题10-1 什么是交变应力？举例说明。

答 随时间作周期性变化的应力称交变应力。

如下图所示的圆轴以角速度ω匀速转动，轴上一点A 的位置随时间变化，从A 到A ′，再到A ′′，再到A ′′′，又到A 处，如此循环往复。

轴上该点的正应力A σ也从0到，再到0，再到，又到0，产生拉压应力循环。

该点的应力即为交变应力。

+max σ−max σ10-2 疲劳失效有何特点？疲劳失效与静载失效有什么区别？疲劳失效时其断口分成几个区域？是如何形成的？答 （1）疲劳失效时的应力σ远低于危险应力u σ（静载荷下的强度指标）；需要经过一定的应力循环次数；构件（即使是塑性很好的材料）破坏前和破坏时无显著的塑性变形，呈现脆性断裂破坏特征。

（2）疲劳失效的最大工作应力σ远低于危险应力u σ；静载失效的最大工作应力σ为危险应力u σ。

（3）疲劳失效时其断口分成2个区域：光滑区域和颗粒状粗糙区域。

（4）构件在微观上，其内部组织是不均匀的。

在足够大的交变应力下，金属中受力较大或强度较弱的晶粒与晶界上将出现滑移带。

随着应力变化次数的增加，滑移加剧，滑移带开裂形成微观裂纹，简称“微裂纹”。

另外，构件内部初始缺陷或表面刻痕以及应力集中处，都可能最先产生微裂纹。

这些微裂纹便是疲劳失效的起源，简称“疲劳源”。

微裂纹随着应力交变次数的继续增加而不断扩展，形成了裸眼可见的宏观裂纹。

在裂纹的扩展过程中，由于应力交替变化，裂纹两表面的材料时而互相挤压、时而分离，这样就形成了断口表面的光滑区。

宏观裂纹继续扩展，致使构件的承载截面不断被削弱，类似在构件上形成尖锐的“切口”。

这种切口造成的应力集中，使局部区域内的应力达到很大数值。

最终在较低的应力水平下，由于累积损伤，致使构件在某一次载荷作用时突然断裂。

断口表面的颗粒状区域就是这种突然断裂造成的，所以疲劳失效的过程可以理解为裂纹产生、扩展直至构件断裂的一个过程。

10-3 什么是对称循环？什么是脉冲循环？ 答 对称循环是指最大应力与最小应力大小相等，正负号相反的应力循环。

材料力学课后答案材料力学是研究材料内部力学性质和行为的学科，它是材料科学与工程学的重要基础课程之一。

通过学习材料力学，我们可以了解材料的力学性能和行为，为材料的设计、加工和应用提供理论基础和指导。

在课堂学习之外，课后习题是巩固知识、提高能力的重要途径。

下面是一些材料力学课后习题的答案，希望能对大家的学习有所帮助。

1. 什么是应力？应变？它们之间的关系是什么？答，应力是单位面积上的力，通常用σ表示，其公式为σ=F/A，其中F为作用在物体上的力，A为物体的受力面积。

应变是物体单位长度的形变，通常用ε表示，其公式为ε=ΔL/L0，其中ΔL为长度变化量，L0为原始长度。

应力和应变之间的关系由杨氏模量E来描述，公式为σ=Eε。

2. 什么是弹性模量？它有哪些类型？答，弹性模量是描述材料在弹性阶段的刚度和变形能力的物理量。

常见的弹性模量包括杨氏模量、剪切模量、泊松比等。

3. 什么是拉伸、压缩、剪切？答，拉伸是指物体在外力作用下沿着其长度方向发生的形变；压缩是指物体在外力作用下沿着其长度方向发生的缩短形变；剪切是指物体在外力作用下沿着其平面内部发生的相对位移形变。

4. 什么是胶性变形？塑性变形？答，胶性变形是指材料在受力作用下发生的可逆形变，即在去除外力后，材料可以恢复到原来的形状；塑性变形是指材料在受力作用下发生的不可逆形变，即在去除外力后，材料无法完全恢复到原来的形状。

5. 什么是材料的疲劳破坏？有哪些影响因素？答，材料的疲劳破坏是指在交变应力作用下，材料在循环载荷下发生的破坏。

影响因素包括应力幅值、载荷次数、材料的强度和韧性等。

以上是对材料力学课后习题的部分答案，希望能够帮助大家更好地理解和掌握材料力学的知识。

在学习过程中，要多做习题、多思考、多讨论，相信通过努力，一定能够取得好成绩。

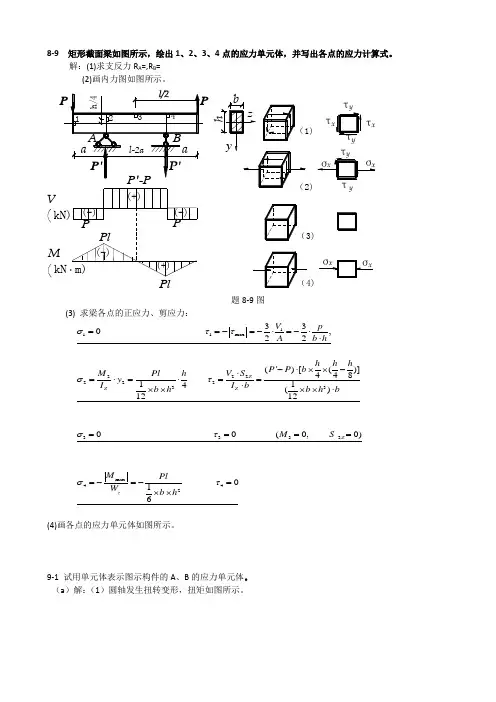

8-9 矩形截面梁如图所示，绘出1、2、3、4点的应力单元体，并写出各点的应力计算式。

解：(1)求支反力R A =,R B = (2)画内力图如图所示。

xPl(-)(+)PlMkN ·m)PPy(-)(-)(+)VkN)题8-9图(3) 求梁各点的正应力、剪应力：(4)画各点的应力单元体如图所示。

9-1 试用单元体表示图示构件的A 、B 的应力单元体。

（a ）解：（1）圆轴发生扭转变形，扭矩如图所示。

111max 222222333333max 442330,22(')[()]448114()121200(0,0)16ZZZ ZzV pA b hh h hP P b M V S Pl hy I I bb h b h b M SM PlW b h σττστστστ==-=-⋅=-⋅⋅-⋅⨯⨯-⋅=⋅=⋅==⋅⨯⨯⨯⨯⋅=====-=-=⨯⨯80A-+16080T (kN ·m )（2）绘制A 、B 两点的应力单元体：A 、B 两点均在圆轴最前面的母线上，横截面上应力沿铅垂方向单元体如图所示：331601020.21680510.216A A t bB t T Pa kPa W T Pa kPaW τπτπ===⨯===-⨯（b ）解：（1）梁发生弯曲变形，剪力、弯矩图如图所示。

-+120VkN)40MkN ·m)+120402060题9-1（b ）（2）绘制A 、B 两点的应力单元体：A 点所在截面剪力为正，A 点横截面的剪力为顺时针，同时A 点所在截弯矩为正下拉，而A 点是压缩区的点。

B 点所在截面剪力为负，B 点横截面的剪力为逆时针，同时B 点所在截弯矩为正下拉，而B 点是拉伸区的点。

单元体如图所示：333.3333.60100.0537.50.1200.21212010(0.1200.050.075) 5.6250.1200.20.1201220100.0512.50.1200.2124010(0.1200.05A A A tA z A A tB B B t B z B B t M y Pa MPaI V S Pa MPaI b M y Pa MPaI V S I bστστ⨯=-⋅=-⨯=-⨯⋅⨯⨯⨯⨯=⋅==⋅⨯⨯⨯=⋅=⨯=⨯⋅-⨯⨯⨯⨯=⋅=⋅g g 30.075) 1.8750.1200.20.12012Pa MPa=-⨯⨯9-2（c解：(1)由题意知：30,20.5030ox x y MP MPa MP στσα==-==，，。

一、单选题1、设计铸铁梁时，宜采用中性轴为（）的截面。

A.对称轴B.偏于受拉边的非对称轴C.偏于受压边的非对称轴D.对称或非对称轴正确答案：B2、两梁的横截面上最大正应力相等的条件是（）。

A.Mmax与横截面积相等B.Mmax与Wmin（抗弯截面系数）相等C.Mmax与Wmin相等，且材料相等D.Mmax与Wmin比值相等正确答案：D3、圆截面悬臂梁，在端部作用一集中载荷F。

若其它条件不变，而直径增加一倍，则其最大正应力是原来的（）倍。

A.1/8B.8C.2D.1/2正确答案：A4、矩形截面梁受弯曲变形，如果梁横截面的高度增加一倍时，则梁内的最大正应力为原来的（）倍。

A.正应力为1/2倍B.正应力为1/4倍C.正应力为4倍D.无法确定正确答案：B5、梁发生平面弯曲时其横截面绕（）旋转。

A.梁的轴线B.横截面上的纵向对称轴C.中性层与纵向对称面的交线D.中性轴正确答案：D6、桥式起重机的主钢梁，设计成两端外伸梁较简支梁有利，其理由是（）。

A.增加了梁的最大弯矩值B.减小了梁的最大剪力值C.减小了梁的最大挠度值D.减小了梁的最大弯矩值正确答案：D7、四种梁的截面形状，从梁的正应力强度方面考虑，最合理的截面形状是（）。

A.圆形B.工字形C.长方形D.正方形正确答案：B8、梁的合理强度设计不包括（）。

A.合理截面设计B.合理安排约束C.合理选择材料D.给静定梁增加约束，制成静不定梁正确答案：C9、在下列关于平面图形的结论中，（）是错误的。

A.图形的对称轴必定通过形心B.图形两个对称轴的交点必为形心C.图形对对称轴的静距为零D.使静矩为零的轴必为对称轴正确答案：D10、所谓的等强度梁有以下四种定义，其中正确的是（）。

A.各横截面弯矩相等B.各横截面正应力均相等C.各横截面最大正应力相等D.各横截面剪应力相等正确答案：C二、判断题1、截面对形心轴的静矩一定为零。

（）正确答案：√2、T字形截面的铸铁梁，其最大拉应力总是发生在最大正弯矩的横截面上。

习题101 一工字型钢梁，在跨中作用集中力F ，已知l =6m ，F =20kN ，工字钢的型号为20a ，求梁中的最大正应力。

解：梁内的最大弯矩发生在跨中 kN.m 30max =M查表知20a 工字钢 3cm 237=z W则 MPa 6.126Pa 106.126102371030663max max =⨯=⨯⨯==-z W M σ 102 一矩形截面简支梁，受均布荷载作用，梁的长度为l ，截面高度为h ，宽度为b ，材料的弹性模量为E ，试求梁下边缘的总伸长。

解：梁的弯矩方程为 ()22121qx qlx x M -=则曲率方程为()()⎪⎭⎫ ⎝⎛-==2212111qx qlx EI EI x M x z z ρ 梁下边缘的线应变 ()()⎪⎭⎫⎝⎛-==2212122qx qlx EI h x h x z ρε 下边缘伸长为 ()23020221212Ebh ql dx qx qlx EI hdx x l lzl=⎪⎭⎫ ⎝⎛-==∆⎰⎰ε 103 已知梁在外力作用下发生平面弯曲，当截面为下列形状时，试分别画出正应力沿横截面高度的分布规律。
