实验四：弯曲正应力电测实验

实验项目4：弯曲正应力电测实验实验日期 实验地点 成 绩 院 系 班 级 指导老师 同组成员 学生姓名 学生学号一、实验内容和目的1. 测定直梁纯弯曲时横截面上正应力大小和分布规律；2. 验证纯弯曲梁的正应力计算工式；3. 掌握电测法原理和电阻应变仪的使用方法。

二、实验设备及仪器（规格、型号） 1. FCL-I 型材料力学多功能实验装置。

2. HD-16A 静态电阻应变仪。

3. 钢尺。

三、实验原理在纯弯曲条件下，根据平面假设和纵向纤维间无挤压的假设，可得到梁横截面上任一点的正应力，理论应力值计算公式为：Izy M ∙=理σ式中M 为弯矩，I z 为横截面对中性轴的惯性矩；y 为所求应力点至中性轴的距离。

图.1 实验装置示意图如图1所示，为了测量梁在纯弯曲时横截面上正应力的分布规律，在梁的纯弯曲段沿梁侧面不同高度y i （-20mm 、-10mm 、0、10mm 和20mm ），平行于轴线贴应变片。

实验采用1/4桥测量方法。

加载采用增量法，即每增加等量的载荷△P (500N)，测出各点的应变增量△εi ，然后分别取各点应变增量的平均值△ε实i ，依次求出各点的应变增量，由胡克定理得到实测应力值： εσ∆∙=i iE 实实将实测应力值与理论应力值进行比较，以验证弯曲正应力公式。

四、实验步骤1. 设计好本实验所需的各类数据表格。

2. 拟订加载方案。

为减少误差，先选取适当的初载荷P0（一般P0=300N左右），估算P max，分级加载。

3. 根据加载方案，调整好实验加载装置。

测量矩形截面梁的宽度b、高度h、跨度L、载荷作用点到梁支点距离a及各应变片到中性层的距离y i。

4. 按实验要求接好线组成测量电桥后，调节应变仪的灵敏系数指针，并进行预调平衡。

观察几分钟看应变仪指针有无漂移，正常后即可开始测量。

5. 加载。

均匀缓慢加载至初载荷P0，记下各点应变的初始读数；然后分级等增量加载，每增加一级载荷，依次记录各点电阻应变片的应变值εi，直到最终载荷。

纯弯曲梁的正应力电测实验一、实验目的1．用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律，并与理论计算值比较，从而验证梁的弯曲正应力理论公式。

2．初步掌握电测法原理和静态电阻应变仪的使用方法。

二、实验装置和仪器1．纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁，测试其正应力分布规律的实验装置如图20（a）所示，所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央，设作用于辅梁中央的载荷为F，由于载荷对称，支承条件对称，则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。

由待测梁的内力图可知CD段上的剪力Q=0，弯矩为一常量M=2aF ，即梁的CD段处于纯弯曲状态。

图20 弯曲正应力实验装置及试样贴片位置图2．静态电阻应变仪3．游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态，当梁发生变形其横截面保持平面的假设成立，又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用，此时纯弯曲梁上的各点处于单向应力状态，且弯曲正应力的方向平行于梁的轴线方向，所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律，可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计，为简便计算，本实验的布片方案如图20（b）所示，一枚布设在梁的中性层上，其余四枚分别布设在距中性层h/4或h/2处（h 为梁矩形截面的高度），此外还布设了一枚温度补偿片。

当梁受载后，电阻应变计随梁的弯曲变形而产生伸长或缩短，使自身的电阻改变。

通过力学量的电测法原理，利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。

由于本实验梁的变形控制在线弹性范围内，所以依据单向虎克定律即可求解相应各测点的应力值，即σ实=E ·ε实，E 为梁材料的弹性模量。

实验采用“等增量法”加载，即每增加等量的载荷ΔF ，测定一次各点相应的应变增量Δε实，并观察各点应变增量的线性程度。

梁的弯曲正应力电测实验梁的弯曲正应力电测实验1、纯弯曲梁有关尺寸：弯曲梁截面宽度 b=20mm, 高度 h=40mm, 载荷作用点到梁支点距离a=150mm 。

E=210GPa。

2、本实验采用公共接线法，即梁上应变片已按公共线接法引出9根导线，其中一根特殊颜色导线为公共线，见下图1。

图一3、如图二，将应变片公共引线接至应变仪第一排的任一通道上，其它按相应序号接至第二排各通道上，补偿片接法选半桥。

4、调零。

打开纯弯曲梁实验装置电源开关，转动加载手柄1，当测力仪2显示 -0.5KN即F0=0.500KN。

电桥粗调平衡：打开应变仪电源开关，仪器将自动逐点将电桥预调平衡；电桥细调平衡：按下静态应变测试仪操作面板数字“1”，再按“确定”，然后按“平衡”，如显示屏显示为“0”，则说明调零成功，如果不为“0”，找老师处理。

依次类推，逐点（2，3，4。

8，11，12，。

18）将电桥预调平衡。

5、逐级加载。

继续转动手柄1，当测力仪2显示1.5KN，即F1=1.500KN（150Kg），按下静态应变测试仪操作面板数字“1”，再按“确定”，显示屏上将显示该点应变。

依次类推，逐点测出各点应变。

分别加F2=2.500KN， F3=3.500KN， F4=4.500KN，逐点测出各点应变。

图二6、卸荷至0.500KN，重复实验步骤4-5，测第二次数据。

7、本实验重复2次。

8、实验结束，关闭电源，拆除接线，整理实验现场。

平面纯弯曲梁横截面上的正应力纯弯曲是指梁段的各个横截面上只有弯矩而无剪力，如图中CD段梁。

实验现象分析：横向线变形后仍保持为直线，只是它们相对旋转了一个角度，但仍与纵向线成正交。

各纵向线变形后仍保持平行，但由直变弯；梁凹侧的纵向线缩短，凸侧纵向线伸长；对应纵向线缩短区域的横截面变宽，纵向线伸长区域的横截面变窄。

根据上述现象，由材料的均匀连续性假设设想梁内部的变形也与表面变形相应，因而可作如下假设：平面假设——由现象推测，梁弯曲变形后，其横截面仍保持为平面，且仍与弯曲后的纵线正交，这就是梁弯曲变形后的平面假设。

浙江大学材料力学实验报告（实验项目：弯曲正应力）一、实验目的：1、初步掌握电测方法和多点测量技术。

；2、测定梁在纯弯和横力弯曲下的弯曲正应力及其分布规律。

二、设备及试样：1. 电子万能试验机或简易加载设备；2. 电阻应变仪及预调平衡箱；3. 进行截面钢梁。

三、实验原理和方法：1、载荷P 作用下，在梁的中部为纯弯曲，弯矩为1M=2Pa 。

在左右两端长为a 的部分内为横力弯曲，弯矩为11=()2M P a c -。

在梁的前后两个侧面上，沿梁的横截面高度，每隔4h贴上平行于轴线上的应变片。

温度补偿块要放置在横梁附近。

对第一个待测应变片联同温度补偿片按半桥接线。

测出载荷作用下各待测点的应变ε，由胡克定律知E σε=另一方面，由弯曲公式MyIσ=，又可算出各点应力的理论值。

于是可将实测值和理论值进行比较。

2、加载时分五级加载，0F =1000N ，F ∆=1000N ，max F =5000N ，缷载时进行检查，若应变差值基本相等，则可用于计算应力，否则检查原因进行复测(实验仪器中应变ε的单位是610-)。

3、实测应力计算时，采用1000F N ∆=时平均应变增量im ε∆计算应力，即i im E σε∆=∆ ,同一高度的两个取平均。

实测应力，理论应力精确到小数点后两位。

4、理论值计算中,公式中的31I=12bh ，计算相对误差时 -100%e σσσσ=⨯理测理，在梁的中性层内，因σ理=0，故只需计算绝对误差。

四、数据处理1、实验参数记录与计算：b=20mm, h=40mm, l=600mm, a=200mm, c=30mm, E=206GPa, P=1000N ∆, max P 5000N =, k=2.193-641I==0.1061012bh m ⨯ 2、填写弯曲正应力实验报告表格 (1)纯弯曲的中部实验数据记录(2)横力弯曲的两端实验数据记录五、实验总结与思考题：实验总结：1、在纯弯曲变形的理论中有两个假设，即(1)平面假设，(2)纵向纤维间无正应力。

一、实验目的1. 通过实验，了解梁在弯曲状态下的应力分布规律；2. 验证梁的弯曲正应力计算公式的准确性；3. 掌握应变电测法的基本原理和操作方法；4. 培养学生严谨的实验态度和科学的研究方法。

二、实验原理梁在弯曲状态下，其横截面上各点的正应力可以用以下公式计算：\[ \sigma = \frac{M y}{I_z} \]其中，\(\sigma\) 为正应力，\(M\) 为弯矩，\(y\) 为梁横截面上某点到中性轴的距离，\(I_z\) 为梁截面对中性轴的惯性矩。

实验中，通过测量梁横截面上不同位置的应变，根据虎克定律，可计算出相应位置的应力。

实验装置主要包括梁、应变片、静态数字电阻应变仪等。

三、实验仪器与设备1. 梁材料：矩形截面试件，尺寸为 \(b \times h\)；2. 应变片：电阻应变片，用于测量梁横截面上的应变；3. 静态数字电阻应变仪：用于测量应变片输出的电阻变化，从而计算出应变；4. 加载装置：用于对梁施加弯矩；5. 游标卡尺：用于测量梁的尺寸；6. 计算器：用于计算实验数据。

四、实验步骤1. 准备实验装置，包括梁、应变片、应变仪等；2. 将应变片粘贴在梁的预定位置，确保应变片与梁表面紧密贴合；3. 接通应变仪电源，调整应变仪的量程和灵敏度；4. 使用游标卡尺测量梁的尺寸，记录数据；5. 在梁上施加预定的弯矩，确保梁处于弯曲状态；6. 使用应变仪测量梁横截面上不同位置的应变，记录数据；7. 根据实验数据和应变片的位置，计算出梁横截面上不同位置的应力；8. 比较实验测得的应力与理论计算值，分析误差原因。

五、实验结果与分析1. 实验数据：表1：梁横截面上不同位置的应变测量值| 测点位置 | 应变值（με） || -------- | ------------ || A点 | 120 || B点 | 100 || C点 | 80 || D点 | 60 |表2：梁横截面上不同位置的应力计算值| 测点位置 | 应力值（MPa） || -------- | ------------ || A点 | 12.00 || B点 | 10.00 || C点 | 8.00 || D点 | 6.00 |2. 结果分析：通过实验数据与理论计算值的比较，可以看出，在梁的弯曲状态下，应力在梁横截面上呈线性分布。

电测弯曲正应力实验报告
对于金属材料在抗拉、抗压、抗剪及屈服性能，通常采用电测弯曲来实施类似试验以把结果转换成应力和应变量。

本次实验使用电测弯曲来测试材料的正应力和正应变，旨在验证本次实验的准确性。

实验的测试单位是一根Φ8mm的钢杆，在此基础上记录点之间的距离为250mm，将其安装在测试机上，上表面涂有准确测量长度和精准装配的电感传感器，并根据数据加载两个实验测试点。

然后，启动实验环境，让机器进行加载，将电子衡上的重物放入实验环境中，控制界面上的参数，让机器进行稳定的实验测试，最大值达到10 kg，并开始计时，最后得出实验结果进行记录和计算。

在本次实验中，测得的正应力结果在1000N之内，正应变结果在0.153之内，数据展示测试结果较好，无论是正确性还是准确性都比较合理，比较符合实际情况。

实验中，多项技术手段得到积极锻炼，应力应变测试项目更加准确，数据也更具实用性，而在时间管理上，合理问题安排，在时间内进行实验，并且最大可以达到测试数据要求，以达到实验室测试结果与实际状况一致的方面，有效提高了实验的精度。

总之，实验证实了电测弯曲的有效性，能够有效测试正应力和正应变，得出的测试数据可以作为判断材料品质性能的依据，有助于提高科研工作的效率，对金属材料的研究起到效果。

纯弯曲梁的正应力电测实验一、实验目的1．用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律，并与理论计算值比较，从而验证梁的弯曲正应力理论公式。

2．初步掌握电测法原理和静态电阻应变仪的使用方法。

二、实验装置和仪器1．纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁，测试其正应力分布规律的实验装置如图20（a）所示，所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央，设作用于辅梁中央的载荷为F，由于载荷对称，支承条件对称，则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。

由待测梁的内力图可知CD段上的剪力Q=0，弯矩为一常量M=2aF ，即梁的CD段处于纯弯曲状态。

图20 弯曲正应力实验装置及试样贴片位置图2．静态电阻应变仪3．游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态，当梁发生变形其横截面保持平面的假设成立，又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用，此时纯弯曲梁上的各点处于单向应力状态，且弯曲正应力的方向平行于梁的轴线方向，所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律，可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计，为简便计算，本实验的布片方案如图20（b）所示，一枚布设在梁的中性层上，其余四枚分别布设在距中性层h/4或h/2处（h 为梁矩形截面的高度），此外还布设了一枚温度补偿片。

当梁受载后，电阻应变计随梁的弯曲变形而产生伸长或缩短，使自身的电阻改变。

通过力学量的电测法原理，利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。

由于本实验梁的变形控制在线弹性范围内，所以依据单向虎克定律即可求解相应各测点的应力值，即σ实=E ·ε实，E 为梁材料的弹性模量。

实验采用“等增量法”加载，即每增加等量的载荷ΔF ，测定一次各点相应的应变增量Δε实，并观察各点应变增量的线性程度。

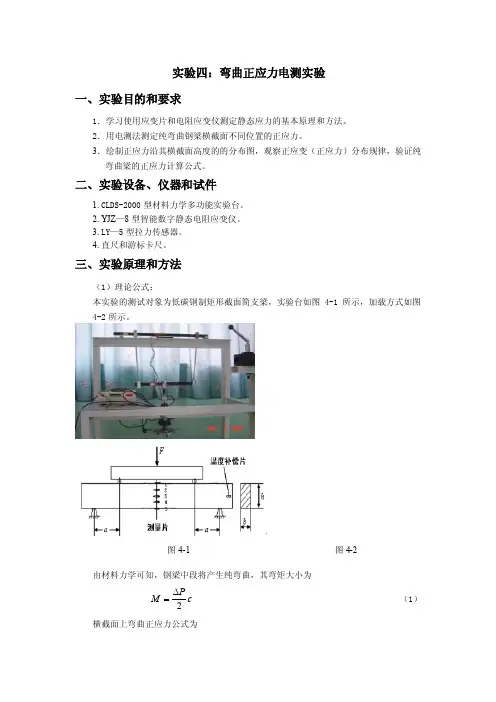

实验四：弯曲正应力电测实验一、实验目的和要求1．学习使用应变片和电阻应变仪测定静态应力的基本原理和方法。

2．用电测法测定纯弯曲钢梁横截面不同位置的正应力。

3．绘制正应力沿其横截面高度的的分布图，观察正应变（正应力）分布规律，验证纯弯曲梁的正应力计算公式。

二、实验设备、仪器和试件1.CLDS-2000型材料力学多功能实验台。

2.YJZ —8型智能数字静态电阻应变仪。

3.LY —5型拉力传感器。

4.直尺和游标卡尺。

三、实验原理和方法（1）理论公式：本实验的测试对象为低碳钢制矩形截面简支梁，实验台如图4-1所示，加载方式如图4-2所示。

图4-1 图4-2由材料力学可知，钢梁中段将产生纯弯曲，其弯矩大小为c PM 2∆=（1） 横截面上弯曲正应力公式为ZI My=σ （2） 式中y 为被测点到中性轴z 的距离，I z 为梁截面对z 轴的惯性矩。

123bh I Z =（3）横截面上各点正应力沿截面高度按线性规律变化，沿截面宽度均匀分布，中性轴上各点的正应力为零。

截面的上、下边缘上各点正应力为最大，最大值为WM =max σ。

（2）实测公式：实验采用螺旋推进和机械加载方法，可以连续加载，荷载大小可由电子测力仪读出。

当增加压力P ∆时，梁的四个点受力分别增加作用力2/P ∆，如图4-2所示。

为了测量梁纯弯曲时横截面上应变分布规律，在梁的纯弯曲段侧面布置了5片应变片，如4-2所示，各应变片的粘贴高度见梁上各点标注。

此外，在梁的上表面沿横向粘贴了第6片应变片，用以测定材料的泊松比μ；在梁的端部上表面零应力处粘贴了第7片温度补偿应变片，可对以上各应变片进行温度补偿。

在弹性范围内，如果测得纯弯曲梁在纯弯曲时沿横截面高度上的轴向应变，则由单向应力状态的胡克定律，即：σε=E （4）由上式可求出各点处的应力实验值。

将应力实验值σε=E 与理论值ZI My=σ进行比较，以验证弯曲正应力公式。

如果测得应变片4和6的应变满足μεε=46/则证明梁弯曲时近似为单向应力状态，即梁的纵向纤维间无挤压的假设成立。

弯曲正应力测试实验报告引言弯曲正应力测试是一种常用的力学实验方法，用于评估材料在弯曲条件下的性能。

本实验旨在研究材料在受到弯曲载荷时的应力分布情况，以及该应力分布对材料的破坏行为的影响。

本报告将详细描述实验的设计、操作步骤、结果分析和结论。

实验设计实验材料选择一种具有广泛应用的材料，例如常见的金属、塑料或复合材料。

确保该材料可在实验设备中进行弯曲测试。

实验设备1.弯曲测试机：用于施加弯曲载荷于样品。

2.测试夹具：用于固定和支撑样品以便进行弯曲。

3.应变测量装置：用于测量样品在受力时的应变情况。

4.弯曲测试样品：根据实验需要制备。

实验步骤1.准备弯曲测试样品：根据实验设计要求，制备符合尺寸和几何要求的弯曲测试样品。

2.安装测试样品：将测试样品固定在测试夹具上，确保样品在施加载荷时保持稳定。

3.设置弯曲测试机：根据实验要求，设置弯曲测试机的参数，例如施加载荷的大小和速率。

4.进行弯曲试验：启动弯曲测试机开始施加载荷，并记录载荷-位移曲线。

5.测量应变：使用应变测量装置，测量样品在受力时的应变情况。

6.数据记录：记录实验数据，包括载荷、位移和应变的数值。

7.多次试验：重复以上步骤，进行多次试验以获得可靠的数据。

结果分析载荷-位移曲线根据实验结果绘制载荷-位移曲线，该曲线描述了在施加弯曲载荷时材料的力学行为。

通常载荷-位移曲线会有以下几个特点：1.弹性阶段：在加載起始階段，材料呈現線性彈性行為，即施加的载荷与位移成正比关系，称为弹性阶段。

2.屈服点：超过一定载荷后，材料开始发生塑性变形，呈现非线性行为，此时称为屈服点。

3.塑性阶段：在此阶段，材料经历更大的变形，但没有发生明显的破坏。

加载卸载曲线有所差别。

4.破坏点：达到材料的极限强度时，会出现明显的载荷下降，并最终发生破坏。

应力分布根据实验测量到的应变数据，可以计算出样品在不同位置处的应力值。

通常在材料表面和截面最远处的应力最大，逐渐向内部减小。

对于不同材料和不同几何形状的样品，应力分布会有所不同。
