第二十章电和磁练习学生版

人教版九年级物理上册第二十章电与磁20.2 电生磁课后练习一、选择题1．直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转2．如图所示为一台非铁质物质制成的天平．A是一铁块，B是电磁铁．未通电时天平平衡，电磁铁B的a端接电源正极，b端接电源负极，调节线圈中电流的大小，使铁块A向上匀速运动，在此过程中A．电磁铁B的上端为N极，天平仍保持平衡B．电磁铁B的上端为N极，天平右盘下降C．电磁铁B的上端为S极，天平仍保持平衡D．电磁铁B的上端为S极，天平右盘下降3．对下列各图描述错误的是A．条形磁体周围磁感线的分布B．奥斯特实验：通电小磁针的S极转向纸内C．通电螺线管的磁场分布D．地磁场N极与地理北极基本一致4．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A．C接E）D接F B．C接E）B接F C．A接E）D接F D．A接E）B接F5．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N6．如图所示，其中右侧的“×”表示磁感线且磁感线方向为从外向内穿过纸面.当拉动导体AB在光滑的导轨上向右做切割磁感线运动时，以下现象不可能发生的是（）A．导体AB切割磁感线，产生感应电流，电荷运动方向为从A端到B端B．电磁铁L中产生磁性，上端为N极，吸引铁块使弹簧变长C．导线ef有电流通过，产生磁场，但由于小磁针摆放位置的关系，不会发生明显偏转D．通电线圈abcd在磁场中受到力的作用而转动，其中ab段向外转动7．如图所示，一橡胶圆环经过毛皮摩擦后，绕圆心在纸面内逆时针转动，在圆环的外部与内部有两只可以自由转动的小磁针甲、乙，则A．磁针甲的N极转向纸面外B．磁针甲的S极转向纸面外C．磁针乙的N极转向纸面外D．磁针乙的S极转向纸面外8．如图甲所示的干簧管是一种磁控元件。

给我一个支点，可以撬起整个地球。

——阿基米德人教版九年级物理第20章电和磁综合训练一、选择题1. 如图所示是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是()A. a点B. b点C. c点D. d点2. 如图所示，电动机的工作原理与下面哪个实验现象的原理是相同的()3. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能．．产生感应电流的情况是()4. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()5. 如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是()A. 图①研究电磁感应现象B. 图②研究电磁铁磁性强弱与线圈匝数的关系C. 图③说明电动机原理D. 图④说明发电机原理6. 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是()A.电磁铁的A端为N极B.小磁针静止时，N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动，电磁铁磁性增强7. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。

图中与电动平衡车驱动前行过程原理相同的是()8. 如图所示，闭合开关，导体ab就会运动起来，下列说法正确的是 ()A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向二、填空题9. 用如图所示的装置可以探究通电螺线管外部磁场的方向．(1)选用小磁针是为了________________．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究____________________和__________是否有关．10. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．11. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)．使用时发现电磁铁磁性不够强，改进的办法有________________(只需填出一种)．要使图中电磁铁通电时左端为N极，a点应接电源的________极．12. 发电机的工作原理是________________．能说明直流电动机工作原理的是图中______图．13. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．14. 学习电与磁的知识后，小阳同学知道了发电机发电是利用________原理．小阳用如图所示的实验装置探究产生电流的条件，闭合开关后，铜棒AB、灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB________(选填“上下”或“左右”)运动时，灵敏电流表的指针会发生偏转．15. 如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为(选填“A”或“B”)端。

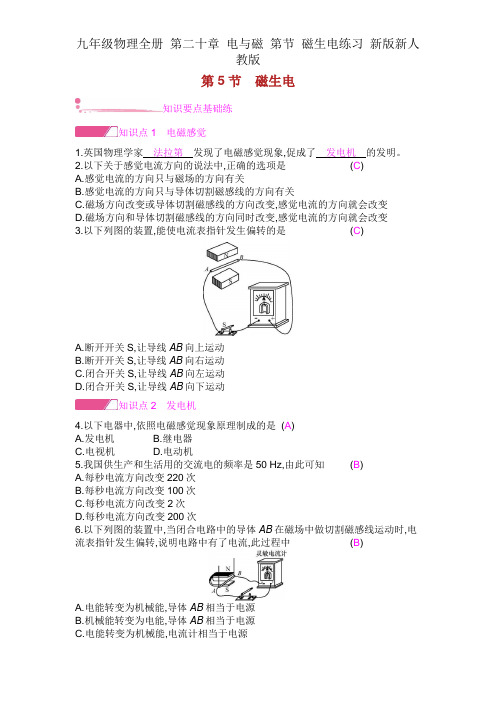

第5节磁生电知识要点基础练知识点1电磁感觉1.英国物理学家法拉第发现了电磁感觉现象,促成了发电机的发明。

2.以下关于感觉电流方向的说法中,正确的选项是(C)A.感觉电流的方向只与磁场的方向有关B.感觉电流的方向只与导体切割磁感线的方向有关C.磁场方向改变或导体切割磁感线的方向改变,感觉电流的方向就会改变D.磁场方向和导体切割磁感线的方向同时改变,感觉电流的方向就会改变3.以下列图的装置,能使电流表指针发生偏转的是(C)A.断开开关S,让导线AB向上运动B.断开开关S,让导线AB向右运动C.闭合开关S,让导线AB向左运动D.闭合开关S,让导线AB向下运动知识点2发电机4.以下电器中,依照电磁感觉现象原理制成的是(A)A.发电机B.继电器C.电视机D.电动机5.我国供生产和生活用的交流电的频率是50 Hz,由此可知(B)A.每秒电流方向改变220次B.每秒电流方向改变100次C.每秒电流方向改变2次D.每秒电流方向改变200次6.以下列图的装置中,当闭合电路中的导体AB在磁场中做切割磁感线运动时,电流表指针发生偏转,说明电路中有了电流,此过程中(B)A.电能转变为机械能,导体AB相当于电源B.机械能转变为电能,导体AB相当于电源C.电能转变为机械能,电流计相当于电源D.机械能转变为电能,电流计相当于电源综合能力提升练7.手摇发电机是利用电磁感觉的原理工作的。

8.我们把闭合电路中大小和方向都随时间作周期性变化的电流,叫做交流电,我国发电厂输出的电流的周期为0.02s。

9.利用两种或两种以上能源的汽车称为混杂动力型汽车,以下列图为“并联混杂动力型汽车”的原理图,这种汽车在制动减速时,电动机的飞轮与汽车轮子摩擦,电动机作为发电机使用,把动能转变为了电能,实现了对电池的充电。

混杂动力型汽车节约了汽油,减少了尾气排放,是节约能源的一种可行的方法。

10.以下列图,导体ab在外力作用下向左运动时电流表指针偏转,向右运动时电流表指针向另一方向偏转。

第2节电生磁1.如图所示的奥斯特实验说明了()A.电流的周围存在着磁场B.小磁针N极向纸面里转动C.电和磁之间没有关系D.小磁针在没有磁场时也会转动2.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d3.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断4.如图所示,闭合开关后,A点磁场方向向左的是()5.如图所示,小磁针静止,请在图中标出通电螺线管的N极和电源的正极。

6.通电螺线管中的电流方向如图所示,由此可以判断出通电螺线管的左端是(选填“N”或“S”)极。

7.右图为永磁体A和通电螺线管B之间的磁场分布。

请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。

8.根据已知信息,绕制下列四幅图中的螺线管。

1.如图所示,闭合开关后,通电螺线管内外小磁针静止时的指向正确的是()A.a、bB.a、cC.c、dD.b、d2.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极3.玩具小船上固定有螺线管(有铁芯)、电源和开关组成的电路,如图所示,把小船按图示的方向放在水面上,闭合开关,船头最后静止时的指向是()A.向东B.向南C.向西D.向北4.(2018·云南中考)如图所示,将条形磁铁固定在静止的小车上,电路连接完整后,闭合开关S时,小车不动。

变阻器的滑片P向左移动到某位置时,小车开始向左运动,则下列变阻器接入电路的方式正确的是()A.a接e、d接fB.a接e、b接fC.c接e、d接fD.c接e、b接f5.如图所示,开关闭合时,位于螺线管左侧的小磁针将(选填“顺时针”或“逆时针”)旋转。

人教版物理九年级全册第二十章电与磁单元训练题含答案1. 关于磁体、磁场和磁感线，以下说法中正确的选项是〔〕A．铁和铝都可以被磁体吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是经过磁场发作的D．磁感线从磁体的S极出来，回到磁体的N极2. 磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极。

设计了如图四个方案，并停止了实验操作。

其中的现象不能够观察到的是( )A.甲和乙B.乙和丙、C.丙和丁D.丁和甲3. 探求影响电磁铁磁性强弱的要素时，按如图3所示电路停止实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多，此实验说明影响电磁铁磁性强弱的要素是〔〕A．电流的方向 B．线圈的匝数 C．电流的大小 D．电磁铁的极性4. 某同窗衔接如下图电路研讨电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是〔〕A．将滑片向左端滑动 B．将滑片向右端滑动C．增加铁钉上所绕线圈的匝数 D．去掉一节干电池5. 在探求〝感应电流发生条件〞的实验中，将导体ab水平置于蹄形磁铁的磁场中，如图5所示。

闭合开关后，能使灵敏电流计○G的指针发作偏转的做法是：〔〕A．让蹄形磁铁运动，导体ab也坚持运动B．让蹄形磁铁运动，导体ab在竖直方向上下运动C．让导体ab运动，蹄形磁铁在竖直方向上下运动D ．让导体ab 运动，蹄形磁铁沿水平方向左右运动6. 以下关于迷信家与他们的严重发现的说法中错误的选项是〔 〕7. 以下设备中应用电磁感应原理任务的是( )8. 奥斯特发现了电流的磁效应，初次揭开了电与磁的联络；法拉第发现了电磁感应现象进一步提醒了电与磁的联络，开拓了人类的电气化时代。

以下有关电磁现象的说法正确的选项是〔 〕A ．通电导体周围一定存在磁场B ．导体在磁场中运动一定发生感应电流C ．电磁波在真空中无法传达D ．通电导体遭到磁场的作用力与磁场方向有关9. 以下四幅图中，通电螺线管的极性标注正确的选项是〔 〕10. 如下图是温度自动报警器，当温度到达 ℃时，电铃发声报警，此时电磁铁的左端是 极。

第二十章电和磁课后习题新编第二十章第一节《磁场》1. 两根外形完全相同的钢棒，其中的一根有磁性，另一根无磁性。

没有别的器材，你如何把它们区别开来。

2. 图20.1-9 中的两个图分别画出了两个磁极间的磁感线。

请在图中标出磁极的名称，并画出位于图中A点和B点的小磁针静止时北极所指的方向。

3. 请找两根缝衣针、一个按扣、一只大头针和一块橡皮，做一个指南针。

用橡皮和大头针制作指南针的底座。

使缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，这就是一个小指南针，如图20.1-10。

如果图中指南针静止下来后，针尖指北，那么针尖是N极还是S极？4. 做实验并进行观察，地球上指南针静止时N极所指的是地理的北方还是南方？你认为地球的磁北极位于地理北极附近还是地理南极附近？为什么？第二十章第二节《电生磁》1. 请你根据图20.2-9 通电螺线管中的电流方向判定螺线管的极性。

2. 如图20.2-10 所示，按小磁针的指向判定螺线管的极性、电流的方向和电源的正、负极。

3. 如图20.2-11 所示，开关闭合后，位于螺线管右侧的小磁针的指向将怎样变化？4. 1820 年，安培在科学院的例会上做了一个小实验引起到会科学家的兴趣：把螺线管水平悬挂起来，然后给导线通电。

想一想会发生什么现象？实际做一做，看看你的判断是否正确。

5. 图20.2-12 是牵牛花茎的照片。

观察自然界中不同缠绕植物的茎，它们的缠绕方向和生长方向有什么关系？这跟螺线管中电流的方向与其北极方向的关系是否相同？对于不同植物，这种关系都一样吗？第二十章第三节《电磁继电器》1. 图20.3-7 是一种水位自动报警器的原理图。

水位没有到达金属块 A时，绿灯亮；水位到达金属块 A时，红灯亮。

请说明它的工作原理。

注意：虽然纯净的水是不导电的，但一般的水都能导电。

2. 图20.3-8 是一种温度自动报警器的原理图。

制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。

第2节电生磁题组1奥斯特实验1．2019·北京(多选)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图20－2－1甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。

下列结论中合理的是()图20－2－1A．由甲、乙两图可得电流可以产生磁场B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关2．在做“奥斯特实验”时，下列操作中现象最明显的是()A．导线沿东西方向放置在小磁针的正上方B．导线沿南北方向放置在小磁针的正上方C．沿电流方向放置小磁针，使小磁针在导线的正下方D．沿电流方向放置小磁针，使小磁针在导线的延长线上3．如图20－2－2所示是奥斯特实验的示意图。

实验结论是：通电导线周围存在________。

支持此结论的现象是________________________________。

如果移走小磁针，该结论________(选填“成立”或“不成立”)。

图20－2－24．如图20－2－3所示的奥斯特实验中，闭合开关，原来静止的小磁针发生了偏转。

造成小磁针偏转的原因是什么呢？图20－2－3猜想一：可能是通电后导线产生的热量使空气形成对流。

猜想二：可能是通电后导线周围产生了磁场。

(1)小柯看到小磁针偏转，认为它一定受到力的作用，他判断的理由是________________________________________________________________________。

(2)为了验证猜想一，下列方案可行的是________(可能不止一个正确选项)。

A．将整个装置放在玻璃箱中进行实验B．将小磁针罩在烧杯中，导线置于烧杯上方并平行于小磁针进行实验C．改变导线中的电流方向(3)如果实验中小磁针偏转不明显，请提供一条改进的建议：________________________________________________________________________。

第2节电生磁磁场学校：姓名：班级：考号：评卷人得分一、单选题( )A. 麦克斯韦B. 赫兹C. 奥斯特 D. 法拉第2. 1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。

如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是:通电螺线管( )A. 转动后停在任意位置B. 转动后停在南北方向上C. 不停地转动下去D. 仍保持在原来位置上3. 如图所示,甲、乙为条形磁体,中间是电磁铁,虚线是表示磁极间磁场分布情况的磁感线。

则可以判断图中A、B、C、D四个磁极依次是( )A. N、S、N、NB. S、N、S、SC. S、S、N、SD. N、N、S、N4. 如图所示电路,开关S闭合后,下列说法正确的是()A. 小磁针静止时,A端为N极B. 小磁针静止时,B端为N极C. 电磁铁左端为N极D. 向左移动滑片P,电磁铁磁性减弱5. 开关S闭合后,小磁针静止时的指向如图所示。

由此可知( )A. a端是通电螺线管的N极,c端是电源正极B. a端是通电螺线管的N极,c端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. b端是通电螺线管的N极,d端是电源负极6. 对于通电螺线管极性的标注,下图中正确的是( )A. B. C. D.7. 如图所示为一台非铁性物质制成的天平。

天平左盘中的A是一铁块，B是电磁铁。

未通电时天平平衡，给B通以图示方向的电流(a端接电源正极，b端接电源负极)，调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。

当铁块A向上加速运动的过程中，下列判断正确的是( )A. 电磁铁B的上端为S极，天平仍保持平衡B. 电磁铁B的上端为S极，天平右盘下降C. 电磁铁B的下端为N极，天平左盘下降D. 电磁铁B的下端为N极，无法判断天平的平衡状态8. 图中小磁针静止时指向正确的是( )A. B. C. D.9. 如图所示,是一根锰铜丝制成的软质弹簧,B是水银槽,槽内盛有水银,A的上端通过接线柱与电源相连,A的下端恰好与水银表面接触,开关S闭合时发生的现象是( )A. 弹簧伸长,灯持续发光B. 弹簧上下振动,灯忽亮忽灭C. 弹簧缩短,灯熄灭D. 弹簧静止不动,灯持续发光评卷人得分二、填空题10. 如图所示是小明探究电流磁效应的规律实验。
