初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、最早发现电磁感应现象的物理学家是A.安培B．焦耳C．奥斯特D．法拉第2、居家防疫期间跑步机深受青睐，其核心装置是电动机，下列实验能说明电动机工作原理的是（）A．B．C．D．3、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极4、关于如图所示的四幅图的分析，正确的是（）A．根据图（a）装置所示原理可制造电动机B．根据图（b）装置所示原理可制造发电机C．图（c）说明电流具有磁效应D．图（d）中大拇指所指的方向是电流方向5、如图6所示，ab为闭合电路的一部分导体，当ab在磁场中运动时，能产生感应电流的是A．垂直纸面向里运动B．垂直纸面向外运动C．沿纸面向右运动D．沿纸面竖直向上运动6、发现"电流周围存在磁场"的物理学家是()。
A．奥斯特B．焦耳C．帕斯卡D．牛顿7、如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系8、如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极.下列判断中正确的是（）A.甲、乙都被吸引B.甲被吸引，乙被排斥C.甲、乙都被排斥D.甲被排斥，乙被吸引9、如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（）A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的10、小华发现宾馆里的"插卡取电器"有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡插入，看能否通电；③将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是A．①②B．②③C．①③D．①②③11、下列设备或电器中，其主要工作原理与电磁铁无关的是（）12、关于下列四幅图的说法正确的是（）A．甲图的实验说明磁场能产生电流 B．乙图的实验所揭示的原理可制成电动机C．丙图是演示电磁感应现象的实验装置 D．丁图中麦克风应用了电磁感应现象的原理13、下列关于磁场和磁感线的说法，正确的是A．磁体周围存在着磁场B．磁体周围存在着磁感线C．磁感线就是磁场D．磁感线总是从S极出发回到N极14、课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：A.甲、乙两次实验表明通电导线周围存在磁场;B.甲、丙两次实验表明磁场对电流有力的作用;C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关;D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关.15、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。
初三物理电与磁试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，会产生磁场，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：B2. 奥斯特实验证明了：A. 电流的磁效应B. 磁场对电流的作用C. 磁场对电荷的作用D. 电流的热效应答案：A3. 通电导体在磁场中受到的力的作用方向与哪些因素有关？A. 电流方向B. 磁场方向C. 导体长度D. 电流方向和磁场方向答案：D4. 电磁铁的磁性强弱与下列哪个因素无关？A. 电流大小B. 线圈匝数C. 铁芯有无D. 导体材料答案：D5. 电动机的工作原理是：A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 电流的化学效应答案：A6. 直流电动机的换向器的作用是：A. 改变电流大小B. 改变电流方向C. 改变磁场强度D. 改变磁场方向答案：B7. 电磁感应现象是下列哪位科学家发现的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B8. 发电机的工作原理是：A. 电流的磁效应B. 电流的热效应C. 电流的化学效应D. 电磁感应答案：D9. 根据右手定则，当导体切割磁力线时，导体中产生的感应电流方向与：A. 导体运动方向相同B. 导体运动方向相反C. 磁场方向相同D. 磁场方向相反答案：B10. 通电导体在磁场中受到的力的大小与下列哪个因素无关？A. 电流大小B. 磁场强度C. 导体长度D. 导体材料答案：D二、填空题（每空1分，共10分）11. 电流的磁效应最早是由________发现的。
答案：奥斯特12. 通电导体在磁场中受到的力的大小与电流大小、磁场强度以及导体长度有关，其关系可以用公式________表示。
答案：F = BIL13. 电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关，其中电流越大，线圈匝数越多，铁芯存在时，电磁铁的磁性越________。
答案：强14. 电动机是将________能转化为机械能的设备。

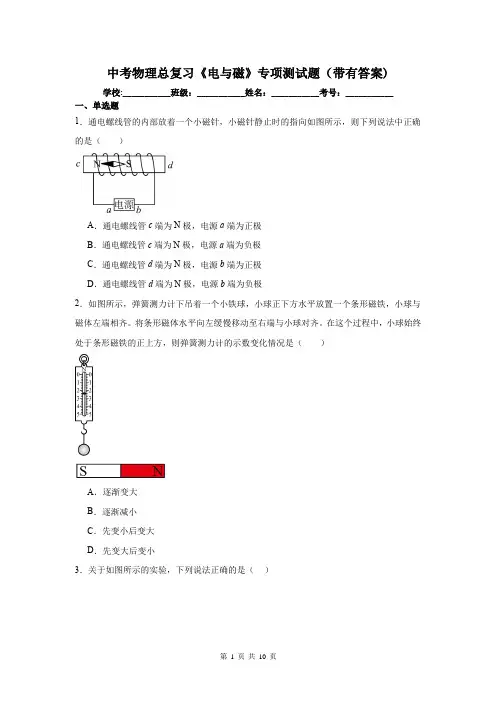

中考物理总复习《电与磁》专项测试题（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．通电螺线管的内部放着一个小磁针，小磁针静止时的指向如图所示，则下列说法中正确的是（）A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极2．如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁铁，小球与磁体左端相齐。
将条形磁体水平向左缓慢移动至右端与小球对齐。
在这个过程中，小球始终处于条形磁铁的正上方，则弹簧测力计的示数变化情况是（）A．逐渐变大B．逐渐减小C．先变小后变大D．先变大后变小3．关于如图所示的实验，下列说法正确的是（）A．该装置是用于探究“磁场对通电导线的作用”B．导线ab运动时将电能转化为机械能C．导线ab竖直向上运动时，灵敏电流计指针一定偏转D．导线ab水平向左运动时，灵敏电流计指针一定偏转4．我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇.图中能解释“磁异探测器”工作原理的是（）A．B．C．D．5．对甲、乙两图所示的实验，下列说法正确的是（）A．甲图是研究电动机的工作原理B．乙图是研究磁场对电流的作用C．甲实验的过程中，电能转化为机械能D．乙实验的过程中，机械能转化为电能6．电动机工作原理与图的实验相同的是（）A．B．C．D．7．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（）A．温度达到90℃，绿灯亮B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．把导体水银换成绝缘体煤油同样可以工作8．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，表示导线垂直纸面电流从纸外流向纸内，表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是A．B．C．D．9．下面是小高对物理知识点的梳理，其中有错误的一项是（）A．B．C．原理磁场对电流的作用电磁感应应用发电机电动机能量转化电能→机械能机械能→电能D．平面镜成像的特点虚像平面镜所成的是虚像等大像与物体大小相等等距像与物体到镜面的距离相等垂直像与物体的连线与镜面垂直对称像与物体关于镜面对称A．A B．B C．C D．D10．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为S极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向左二、填空题11．磁体周围存在，磁体间的相互作用就是通过它发生的．磁场有方向，它是这样规定的：．12．如图甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁铁换成一通电螺线管，如图乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中（选填“会”、“不会”）产生感应电流，原因．13．直流电动机是利用受力转动的原理制成的．它把能转化为能．14．微风吊扇通电后扇叶转动，此过程中能转化为动能。
初中物理电与磁练习题一、选择题1. 电流通过导体产生的热量与电流的平方、导体的电阻和通电时间成正比，这个规律被称为：A. 欧姆定律B. 焦耳定律C. 法拉第电磁感应定律D. 阿基米德原理2. 以下哪个现象不是电磁感应现象：A. 磁带录音B. 变压器工作C. 电动机转动D. 发电机发电3. 电磁铁与永久磁铁相比，其优点是：A. 磁性更强B. 可以控制磁性有无C. 磁性更稳定D. 体积更小4. 根据安培定则，通电螺线管的极性与电流方向有关。
若电流方向改变，则螺线管的极性：A. 不变B. 反向C. 消失D. 增强5. 以下哪个不是电磁波：A. 无线电波B. 可见光C. 紫外线D. 声波二、填空题1. 电磁波的传播速度在真空中是_______m/s。
2. 电流的磁效应最早是由科学家______发现的。
3. 电流的磁效应实验中，小磁针的偏转是由于通电导线周围存在______。
4. 电磁感应现象中，导体切割磁感线产生感应电流的条件是导体在磁场中做______运动。
5. 通电导体在磁场中受力的方向与电流方向和磁场方向都有关，这个规律可以用______定则来判断。
三、判断题1. 电磁波在真空中传播不需要介质。
（对/错）2. 电流的磁效应和磁场对电流的作用是同一个现象。
（对/错）3. 直流电动机的工作原理是电磁感应。
（对/错）4. 电磁波的波长越长，频率越低。
（对/错）5. 改变电流的方向可以改变通电螺线管的极性。
（对/错）四、计算题1. 一个电阻为10欧姆的导体，通过它的电流为2安培，通电时间为5分钟，求导体产生的热量。
2. 一个电磁铁的线圈电阻为20欧姆，通过线圈的电流为0.5安培，求线圈产生的热量。
3. 一个导体在磁场中以恒定速度v运动，切割磁感线，若导体两端的电压为10伏特，求导体的切割速度。
五、简答题1. 简述电磁波的产生原理。
2. 描述法拉第电磁感应定律的内容。
3. 解释为什么电磁铁的磁性可以控制。
六、实验题1. 设计一个实验，验证电磁感应现象。
中考物理电与磁测试题（含答案）一、选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
故答案为：D。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

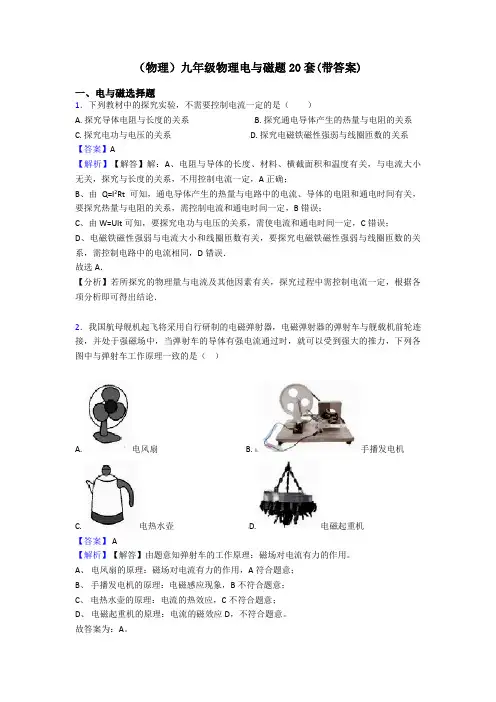

（物理）九年级物理电与磁题20套(带答案)一、电与磁选择题1．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C错误；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．故选A．【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．2．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
A、电风扇的原理：磁场对电流有力的作用，A符合题意；B、手播发电机的原理：电磁感应现象，B不符合题意；C、电热水壶的原理：电流的热效应，C不符合题意；D、电磁起重机的原理：电流的磁效应D，不符合题意。
故答案为：A。
【分析】先判断弹射车的工作原理，再逐项分析各个选项中的工作原理进行分析判断。
3．下列现象中，电能转化为机械能的是（）A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；B.通电导体有磁性，这是电流的磁效应，将电能转化为磁能，故B不合题意；C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；D.电磁感应现象将机械能转化为电能，故D不合题意。

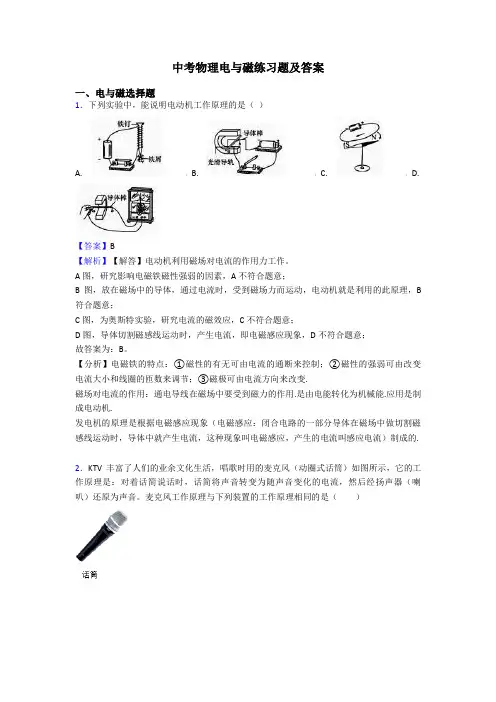

中考物理电与磁练习题及答案一、电与磁选择题1．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。
A图，研究影响电磁铁磁性强弱的因素，A不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，B 符合题意；C图，为奥斯特实验，研究电流的磁效应，C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，D不符合题意；故答案为：B。
【分析】电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原理是：对着话简说话时，话简将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为声音。
麦克风工作原理与下列装置的工作原理相同的是（）A. B. C. D.【答案】 C【解析】【解答】对着话筒说话时，话筒将声音转变为随声音变化的电流，即将声能转化为电能，是电磁感应现象；电磁感应现象是发电机的原理，C图符合题意，A、B、D不符合题意。
故答案为：C。
【分析】A、通电是电磁铁有磁性，断电时无磁性；B、奥斯特实验说明电流的周围有磁场；C、电磁感应现象：闭合电路的一部分导体在磁磁场里做切割磁感线的运动时，导体中就会产生电流的现象；D、磁场对通电导体由力的作用。
3．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。
初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、如图所示的a、b为两个条形磁体的磁极，根据图中磁感线的分布，可以判断（）A．a为N极，b为S极B．a为S极，b为N极C．a为N极，b为N极D．a为S极，b为S极2、地理的两极和地磁的两极并不重合，最早记述这一现象的人是（）A．沈括B.牛顿C.奥斯特D.法拉第3、磁场的基本性质是指A．能使放入其中的小磁针发生偏转B．能够吸引铁、钴、镍等磁性材料的性质C．能够产生磁感线D．能够对放入其中的磁体产生磁力的作用4、汽车清洗机是产生高压水冲洗车辆表面污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是（）A．B．C ．D．5、我国宋代沈括的学术著作《梦溪笔谈》中有如下一段叙述："方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不全南也（不是正南方向）。
"以上叙述的现象证明地球是一个____________，并且以事实说明了地理的两极与地磁的两极（填"重合"或"不重合"）。
6、如图所示，通电螺线管左端小磁针N极指向正确的是（）7、关于通电螺线管，下列因素的变化不会对它的磁性强弱产生影响的是A.电流的强弱B.电流的方向C.线圈的匝数多少D.通电螺线管中是否有铁心8、如图所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，弹簧长度会_____________；再将变阻器滑片向左移动，弹簧长度会__________；（选填"伸长"、"缩短"或"不变"）。
9、有关对磁场的认识和电磁知识的应用，下列说法中正确的是（）A．磁感线描述的磁场不是真实存在的B．地球是一个巨大的磁体，地理的南北极与地磁场的南北极基本重合C．电动机是利用通电线圈在磁场中受力转动的原理制成的D．发电机是利用电磁感应现象制成的，工作时将电能转化为机械能10、关于磁体、磁场和磁感线,以下说法中正确的是A.铜、铁和铝都能够被磁体所吸引B.磁感线是磁场中真实存在的曲线C.磁体之间的相互作用都是通过磁场发生的D.物理学中,把小磁针静止时S极所指的方向规定为该点磁场的方向11、"等效替代法"是科学研究中的一种常用方法，其实质是在效果相同的情况下，将较为复杂的实际问题变换为简单的熟悉问题。
最新中考物理电与磁基础练习题一、电与磁选择题1．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出，经过外电路回到电源负极。
所以可以确定电源的右端为正极，左端为负极。
故答案为：C。
【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.4．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。
故答案为：C。
【分析】磁感线是研究磁场时假想的线，惯性是性质不是力，马德堡半球实验最早证明大气压的存在，电荷间的规律是同种电荷相互排斥，异种电荷相互吸引.5．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.6．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．7．以下关于电与磁四幅图片的描述正确的是（）A. 甲图：它是探究电磁感应现象的装置图B. 乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C. 丙图：将开关闭合，小磁针的N极向右转动D. 丁图：电磁继电器是利用电流的热效应来工作的【答案】C【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实验．故A错误．B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互排斥，故小磁针的N极向右转动，故C正确；D、电磁继电器是利用电流的磁效应来工作的，故D错误；故选C．【分析】（1）闭合电路的一部分导体在磁场中切割磁感线运动，导体中有感应电流产生．（2）电磁铁的磁性强弱与电流大小和线圈的匝数有关．（3）据安培定则分析判断即可解决．（4）电磁继电器是利用电流的磁效应工作的．8．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．9．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．10．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
故答案为：C。
【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.11．下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示，正确的是（）A. B. C. D.【答案】C【解析】【解答】磁体外部的磁感线方向总是从磁体的N极出发回到S极 . 小磁针静止时N极的指向与该处磁感线的切线方向一致，可以判断A和D都错；通电螺线管的磁极用右手螺线管定则判断 .故答案为：C .【分析】小磁针静止时N极的指向与该处磁感线的切线方向一致；通电螺线管的磁极用右手螺线管定则判断 .12．下列关于磁现象说法中正确的是（）A. 磁感线越密集的地方磁场越弱B. 发电机是利用电磁感应原理工作的C. 地磁场的N极在地球的北极附近D. 电磁铁磁性的强弱不能通过调节电流的大小来控制【答案】B【解析】【解答】解：A、磁场中的磁感线密集的地方说明该处磁场强，磁感线稀疏的地方磁场弱，故A错误；B、发电机即通过线圈在磁场中做切割磁感线的运动，此时电路中会产生电流，是电磁感应现象，故B正确；C、地磁N极在地理南极附近，地磁S极在地理北极附近．故C错误；D、电磁铁的磁性与线圈匝数和电流大小有关，所以电磁铁的磁性强弱可以通过改变电流大小来控制，故D错误．故选B．【分析】（1）在磁场中磁感线的疏密来表示磁场的强弱．（2）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，结果是产生电流．（3）地球本身是一个巨大的磁体，地磁两极和地理两极不重合．（4）电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．13．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。
