建筑工程明沟排水施工方案一、施工准备在施工前,需进行现场勘查,了解地形地貌、水文地质条件、气象特点等基本情况。
同时,根据工程要求,设计合理的明沟排水系统图纸,并编制详细的施工方案,明确施工任务、时间节点和质量标准。
二、施工工艺本工程采用明沟排水系统,主要包括挖掘明沟、敷设排水管道、连接排水管道等步骤。
施工过程中应严格按照图纸和方案进行,确保施工质量。
三、材料准备根据设计要求,提前采购合格的排水管道、连接件、防水材料等材料,并进行质量检验。
同时,准备必要的施工机械和工具,如挖掘机、压路机、管钳等。
四、人员组织组建专业的施工队伍,明确各岗位职责,确保施工过程中的协作与沟通。
加强人员培训,提高施工人员的技能和安全意识。
五、地表标志在施工现场设置明显的标志牌和警示标识,提醒施工人员和过往人员注意安全。
同时,划定施工区域,确保施工范围明确。
六、清理施工区施工前清理施工区域内的障碍物和垃圾,确保施工场地整洁。
施工过程中应及时清理废弃物,保持现场环境卫生。
七、挖掘明沟按照图纸要求,使用挖掘机等设备挖掘明沟。
挖掘过程中应注意保护周边环境和设施,避免造成损坏。
挖掘完成后进行验收,确保沟槽尺寸和质量符合要求。
八、敷设排水管道将排水管道按照设计要求敷设在明沟内,并使用管钳等工具固定。
敷设过程中应确保管道平整、无扭曲、无悬空等现象。
九、连接排水管道使用合格的连接件将排水管道连接牢固,确保排水畅通。
连接过程中应注意密封性,防止漏水现象发生。
十、质量保证措施制定详细的质量保证措施,包括质量检查、验收标准和不合格品处理办法等。
加强施工过程中的质量控制和监督,确保每个施工环节都符合质量要求。
十一、安全文明施工严格遵守安全生产规定,加强施工现场的安全管理。
提高施工人员的文明素质,保持施工现场整洁有序。
定期对施工现场进行检查和评估,及时整改存在的安全隐患。
十二、应急预案制定完善的应急预案,包括事故报告、紧急救援、人员疏散等内容。
加强应急演练和培训,提高应对突发事件的能力。
排水工作业标准规程范文一、总则1. 目的与依据本标准旨在规范排水工作的操作流程,确保工作质量、安全和效率,以提高排水系统的稳定性和可靠性。
本标准依据相关法律法规和国家标准制定。
2. 适用范围本标准适用于排水系统的设计、施工、维护和日常运行管理。
二、术语定义1. 排水系统指包括排污管道、雨水管道、街头沟、污水泵站等组成的排水设施。
2. 排水工作指对排水系统进行设计、施工、检修、清洁和维护等操作。
三、设计要求1. 排水系统设计应符合相关法律法规和工程技术标准,确保排水效果良好、运行稳定可靠。
2. 设计师应持有相应的工程设计资质证书,并具备丰富的设计经验。
3. 设计中应考虑自然地形、环境因素、排水需求和人员安全等因素。
四、施工要求1. 施工单位应具备相应的工程施工资质证书,并配备专业施工队伍。
2. 施工前应制定详细的施工方案和施工计划,并报相关主管部门批准。
3. 施工中应按照设计要求进行施工,确保施工质量。
4. 施工单位应合理安排施工进度,保证工期的顺利进行。
5. 施工单位应配备必要的施工设备和工具,并确保施工人员技术熟练、操作规范。
6. 施工现场应设置安全警示标志,并按要求配备必要的安全防护设备。
7. 施工完工后应进行必要的验收,确保施工质量符合设计要求。
五、维护管理要求1. 排水系统的日常维护由相关管理部门负责,应建立健全的维护管理制度。
2. 维护人员应经过专门培训,持有相关证书,并熟悉排水系统的结构和工作原理。
3. 定期进行排水系统的巡检和维护,发现问题及时处理,确保系统正常运行。
4. 维护人员应定期清洁排水管道和设备,防止堵塞和积水,确保排水畅通。
5. 维护人员应及时处理排水设备的故障和损坏,并做好维修记录,确保设备正常运行。
6. 维护人员应定期对排水系统进行全面检测和评估,发现问题及时改善,提高系统的可靠性。
六、安全防护要求1. 所有参与排水工作的人员应经过安全培训,掌握基本的安全知识和应急处理能力。
排水沟工程施工方案一、工程概况排水沟工程是为了解决城市雨水排水问题而设计的工程。
排水沟工程主要包括设计、施工、监理等环节。
本文将主要围绕排水沟工程的施工方案进行详细阐述。
二、工程设计1. 雨水排水分析根据城市的地形、下水道情况、降雨量等因素进行雨水排水分析,确定排水沟工程的需求和设计方案。
2. 排水沟设计根据雨水排水分析的结果,设计排水沟的位置、尺寸、坡度等参数,确保排水效果达到预期指标。
3. 施工图设计制定排水沟工程的施工图,包括施工单位、施工人员、施工工序、施工时间表等内容。
三、施工准备1. 人员准备招募具有相关经验和技能的施工人员,并进行必要的培训和指导,确保施工顺利进行。
2. 设备准备准备施工所需的机械设备、工具和材料,包括挖掘机、推土机、水泥、砖石等。
3. 施工方案制定详细的施工方案,安排好施工工序和施工人员的工作任务,确保施工进度。
四、施工过程1. 地面平整在进行排水沟施工之前,需先进行现场地面的平整,确保施工的稳定性和安全性。
2. 挖掘排水沟根据设计施工图的要求,使用挖掘机等机械设备进行排水沟的挖掘工作,确保排水沟的尺寸、坡度符合设计要求。
3. 安装排水管道在排水沟内安装排水管道,连接到主排水道,确保排水沟的排水效果达到预期。
4. 填充排水沟在排水管道安装完毕后,进行排水沟的填充工作,使用水泥、砖石等材料填充排水沟,保证排水沟的稳固性和耐用性。
5. 安全监测在施工过程中需定期进行安全监测,确保施工现场的安全性和稳定性。
六、施工验收1. 施工完成后,需进行相关部门的验收,确保排水沟工程的质量和安全达到要求。
2. 如有需要,还需进行相关部门的审批手续,确保排水沟工程符合相关法律法规的要求。
七、施工总结通过本次排水沟工程的施工,对工程过程、质量、安全性等方面进行总结,为今后类似工程的施工提供参考和借鉴。
以上就是排水沟工程施工方案的详细内容,希望对相关人员能够有所帮助,并找到合适的解决方案。
室外排水管道安装工艺与质量标准1、施工范围:本工艺适用于工业与民用建筑室外排水管道安装工程。
包括塑料管、铸铁管、混凝土管、钢筋混凝土管的安装施工。
2、施工准备:(1)材料准备:钢筋、水泥、黄砂、石子及各类管件等原材料按要求到位,且有出厂证明书和复试报告,并要求标识清楚。
周转性材料(钢模板、扣件、脚手架、木跳板等)准备齐全,且按照施工布置要求的位置堆放整齐。
(2)机械、工器具准备:混凝土搅拌机、反铲挖掘机、手推车、自卸车、振动棒、移动式配电盘、经纬仪、钢卷尺50m、潜水泵、水准仪、(3)作业条件:施工用水、用电和施工排水按照临建设计图布置完毕,并保持排水畅通。
3、施工工艺:(1)施工工艺流程:安装准备→预制加工→管基素土夯实→管基垫块放置→排水管放置、固定→浇灌管座→管道接口、检查口施工→管侧、管顶施工(2)施工工艺:1)基槽开挖:a 沟槽开挖时间尽量选在晴天进行,开挖应连续进行,尽快完成。
b 施工过程中应防止地面水流入,以免引起塌方或地基土遭到破坏。
c 开挖土方时,若土方量不大,应有计划地堆置在现场,满足基槽回填需要,若有余土,则应考虑好弃土地点,并及时将土运走。
d开挖土方位置应距离坑边在0.8m以外,堆置高度不宜超过1.5m,以免影响施工或造成土壁的崩塌。
e基坑开挖时,应防止搅动地基土层,要加强测量,以免超挖,如发生超挖现象,可用砂、砾石或与挖方相同的土填补,并夯实至要求的密实度。
f为了防止基坑的基土遭受雨水浸蚀,开挖好后,尽量减少暴露时间,及时进行垫层的施工和管道安装。
g用机械开挖时,保留300mm土人工清槽,不得超挖;挖土过程中或雨后复土,应随时检查土壁的稳定性和支撑情况,发现问题要及时采取措施。
h沟槽开挖前应及时将管道进货到位,以便能在开挖后及时埋设,每次挖槽不易过长,防止雨季到来导致槽内积水产生浮管现象。
沟槽开挖后,尽快埋管、回填土。
基槽开挖采用机械开挖,路边的排水明沟必须提前疏通,以便排水。
基坑明沟排水施工方案(4)在城市建设和基础设施建设中,基坑明沟排水施工方案是至关重要的工程环节。
合理的施工方案可以有效地减少施工中的风险,并确保工程的质量和进度。
本文将介绍基坑明沟排水施工方案的关键步骤和注意事项。
1. 施工前的准备工作在进行基坑明沟排水施工之前,必须进行充分的准备工作。
首先,需要对施工区域进行详细的勘测和测量,了解地形地貌的情况。
其次,需要制定详细的施工方案和施工计划,明确施工的步骤和时间节点。
另外,必须按照相关规范和标准,选用适当的施工材料和设备。
2. 基坑明沟的施工过程2.1 土方开挖在进行基坑明沟的施工时,首先需要进行土方开挖。
开挖的深度和宽度应按照设计要求进行,同时要注意土方开挖的坡度和坡度稳定性,确保施工安全。
2.2 排水系统的设置在基坑明沟中,必须设置排水系统,以确保排水畅通。
排水系统包括排水管道、排水井等,必须按照设计要求进行设置,并定期清理和维护。
2.3 施工工艺的控制在进行基坑明沟排水施工时,必须严格控制施工工艺。
特别要注意施工过程中的安全防范措施,确保施工人员的人身安全。
3. 施工后的验收和保养基坑明沟排水施工完成后,必须进行验收和保养工作。
验收时要检查排水系统的畅通情况和施工质量,确保符合设计要求。
同时,还要定期对排水系统进行保养和检查,保证排水系统的正常运行。
在基坑明沟排水施工中,施工方案的合理性和施工质量的优良性至关重要。
只有严格按照规范和标准进行施工,才能确保工程的安全性和可靠性。
希望以上内容能为基坑明沟排水施工提供参考和指导。
207明沟排水施工工艺标准(QB-CNCEC JO10407-2004)1 适用范围本工艺标准适用于工业与民用建筑一般基础及中等面积基础群和建筑物、构筑物基坑(槽)采用明沟排水的工程。
2 施工准备2.1 主要使用材料及要求2.1.1 排水管:用直径38—55mm 的胶皮管或带钢丝的塑料透明管。
2.1.2 8#铁线:有出厂合格证明。
2.1.3 潜水泵开关: 20—40A ,有出厂合格证明。
2.1.4 漏电保护器:40A ,有出厂合格证明。
2.2 主要工机具设备 2.2.1 机具设备潜水泵:常用的潜水泵型号为QY —25,扬程为25m ,流量为15m 3/h ,使用范围为18—25m ,电动机功率为2.2kw 。
2.2.2 主要工具尖平头铁锹、铁镐、橇棍等。
2.3 作业条件2.3.1 岩土工程勘察报告已具备;2.3.2 根据地下水位深度、土层的渗透系数已确定排水方案; 2.3.3 基坑(槽)已按要求挖至地下水位以上100—200mm ; 2.3.4 夜间施工作业时,施工场地已根据需要安装照明设施。
2.4 作业人员2.4.1 现场所有作业人员在入场前须进行安全教育和培训。
2.4.2 电器操作人员必须持证上岗。
2.4.3 钳工、运转工,已经过技术培训,并接受了施工技术交底。
3 施工工艺3.1 工艺流程3.2 操作工艺 3.2.1 普通明沟排水法3.2.1.1 在基坑(槽)的周围一侧或两侧设置排水边沟,每隔20—30m 设置一集水井,使地下水汇集于井内。
3.2.1.2集中井的截面为600×600~800×800,井底保持低于沟底0.4~1.0m,井壁用竹笼、木板加固。
3.2.1.3若一侧设排水沟,应设在地下水的上游。
3.2.1.4 一般小面积的基坑(槽)排水沟深0.3~0.6m,底宽等于或大于0.4m,水沟的边坡为1∶1~1∶1.5,沟底设有0.1%~0.2%的纵坡,使水流不致阻塞。

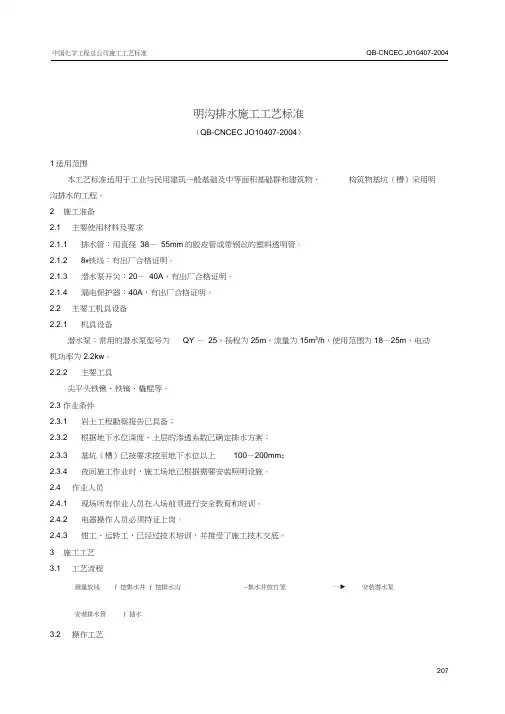

明沟排水施工工艺标准(QB-CNCEC JO10407-2004)1适用范围本工艺标准适用于工业与民用建筑一般基础及中等面积基础群和建筑物、构筑物基坑(槽)采用明沟排水的工程。
2 施工准备2.1 主要使用材料及要求2.1.1 排水管:用直径38—55mm的胶皮管或带钢丝的塑料透明管。
2.1.2 8#铁线:有出厂合格证明。
2.1.3 潜水泵开关:20—40A,有出厂合格证明。
2.1.4 漏电保护器:40A,有出厂合格证明。
2.2 主要工机具设备2.2.1 机具设备潜水泵:常用的潜水泵型号为QY —25,扬程为25m,流量为15m3/h,使用范围为18—25m,电动机功率为2.2kw。
2.2.2 主要工具尖平头铁锹、铁镐、橇棍等。
2.3 作业条件2.3.1 岩土工程勘察报告已具备;2.3.2 根据地下水位深度、土层的渗透系数已确定排水方案;2.3.3 基坑(槽)已按要求挖至地下水位以上100—200mm;2.3.4 夜间施工作业时,施工场地已根据需要安装照明设施。
2.4 作业人员2.4.1 现场所有作业人员在入场前须进行安全教育和培训。
2.4.2 电器操作人员必须持证上岗。
2.4.3 钳工、运转工,已经过技术培训,并接受了施工技术交底。
3 施工工艺3.1 工艺流程测量放线 f 挖集水井 f 挖排水沟~集水井放竹笼一►安装潜水泵安装排水管 f 抽水3.2 操作工艺2073.2.1 普通明沟排水法3.2.1.1 在基坑(槽)的周围一侧或两侧设置排水边沟,每隔20—30m设置一集水井,使地下水汇集208209于井内。
3.2.1.2 集中井的截面为 600X 600〜800X 800,井底保持低于沟底 0.4〜1.0m ,井壁用竹笼、木板加 固。
3.2.1.3 若一侧设排水沟,应设在地下水的上游。
3.2.1.4一般小面积的基坑(槽)排水沟深0.3〜0.6m ,底宽等于或大于 0.4m ,水沟的边坡为1 : 11 : 1.5,沟底设有0.1%〜0.2%的纵坡,使水流不致阻塞。

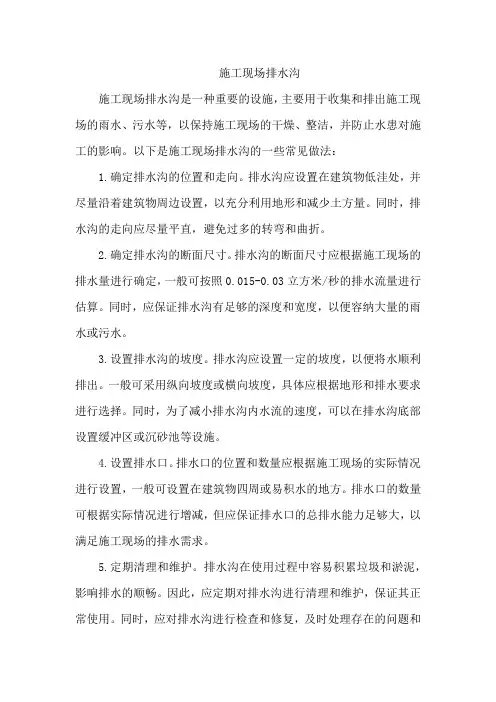

施工现场排水沟
施工现场排水沟是一种重要的设施,主要用于收集和排出施工现场的雨水、污水等,以保持施工现场的干燥、整洁,并防止水患对施工的影响。
以下是施工现场排水沟的一些常见做法:
1.确定排水沟的位置和走向。
排水沟应设置在建筑物低洼处,并尽量沿着建筑物周边设置,以充分利用地形和减少土方量。
同时,排水沟的走向应尽量平直,避免过多的转弯和曲折。
2.确定排水沟的断面尺寸。
排水沟的断面尺寸应根据施工现场的排水量进行确定,一般可按照0.015-0.03立方米/秒的排水流量进行估算。
同时,应保证排水沟有足够的深度和宽度,以便容纳大量的雨水或污水。
3.设置排水沟的坡度。
排水沟应设置一定的坡度,以便将水顺利排出。
一般可采用纵向坡度或横向坡度,具体应根据地形和排水要求进行选择。
同时,为了减小排水沟内水流的速度,可以在排水沟底部设置缓冲区或沉砂池等设施。
4.设置排水口。
排水口的位置和数量应根据施工现场的实际情况进行设置,一般可设置在建筑物四周或易积水的地方。
排水口的数量可根据实际情况进行增减,但应保证排水口的总排水能力足够大,以满足施工现场的排水需求。
5.定期清理和维护。
排水沟在使用过程中容易积累垃圾和淤泥,影响排水的顺畅。
因此,应定期对排水沟进行清理和维护,保证其正常使用。
同时,应对排水沟进行检查和修复,及时处理存在的问题和
损坏,以保证其长期使用效果。
以上是施工现场排水沟的一些常见做法,具体实施可根据实际情况进行调整。
同时,应注意遵守相关标准和规范,保证施工的安全和质量。
排水沟规范篇一:排水沟标准图篇二:排水坡度规范坡度3% 是指水平距离每100米,垂直方向上升(下降)3米1%是指水平距离每100米,垂直方向上升(下降)1米道路8.0.3 居住区内道路纵坡规定,应符合下列规定:8.0.3.1 居住区内道路纵坡控制指标应符合表8.0.3规定;居住区内道路纵坡控制指标(%)表8.0.3道路类别最小纵坡最大纵坡多雪严寒地区最大纵坡机动车道≥0.3 ≤8.0 L≤200m ≤5 L≤600m非机动车道≥0.3 ≤3.0 L≤50m ≤2 L≤100m步行道≥0.5 ≤8.0 ≤4注:L为坡长(m)。
8.0.3.2机动车与非机动车混行的道路,其纵坡宜按非机动车道要求,或分段按非机动车道要求控制。
8.0.4 山区和丘陵地区的道路系统规划设计,应遵循下列原则:8.0.4.1 车行与人行宜分开设置自成系统;8.0.4.2 路网格式应因地制宜;8.0.4.3 主要道路宜平缓;8.0.4.4路面可酌情缩窄,但应安排必要的排水边沟和会车位,并应符合当地城市规划管理部门的有关规定。
8.0.5居住区内道路设置,应符合下列规定:8.0.5.1小区内主要道路至少应有两个出入口;居住区内主要道路至少应有两个方向与外围道路相连;机动车道对外出入口数应控制,其出入口间距不应小于150m。
沿街建筑物长度超过160m时,应设不小于4m×4m消防车通道。
人行出口间距不宜超过80m,当建筑物长度超过80m时,应在底层加设人行通道;8.0.5.2居住区内道路与城市道路相接时,其交角不宜小于75 ;当居住区内道路坡度较大时,应设缓冲段与城市道路相接;8.0.5.3进入组团的道路,既应方便居民出行和利于消防车、救护车的通行,又应维护院落的完整性和利于治安保卫;8.0.5.4在居住区内公共活动中心,应设置为残疾人通行的无障碍通道。
通行轮椅车的坡道宽度不应小于2.5m,纵坡不应大于2.5%;8.0.5.5居住区内尽端式道路的长度不宜大于120m,并应设不小于12m×12m的回车场地; 8.0.5.6当居住区内用地坡度大于8%时,应辅以梯步解决竖向交通,并宜在梯步旁附设推行自行车的坡道;8.0.5.7在多雪严寒的山坡地区,居住区内道路路面应考虑防滑措施;在地震设防地区,居住区内的主要道路,宜采用柔性路面;8.0.5.8 居住区内道路边缘至建筑物、构筑物的最小距离,应符合表8.0.5规定;道路边缘至建、构筑物量小距离(m)表8.0.5道路级别与建、构筑物关系居住区道路小区路组团路及宅间小路建筑物面向道路无出入口高层5 多层3 3 3 2 2 有出入口 - 5 2.5 建筑物山墙面向道路高层4 多层2 2 2 1.51.5 围墙面向道路 1.5 1.5 1.5注:居住区道路的边缘指红线;小区路、组团路及宅间小路的边缘指路面边线。
1适2编2.12.22.32.42.52.63主4用4.15主5.1隔3然后挖边示意适用范围 编制依据 《地勘报告《建筑与市《建筑施工《施工现场《建筑工程《工程建设主要材料、品铁锹、水泵用料及作法 工艺流程主要技术标准明沟、集水明沟、集水30~40m设后用水泵将边坡外2m 意图:告》(以实际市政降水工工手册》第场临时用电程施工质量设标准强制品牌、规格泵、塔尺、:施工准备准水井排水水井排水多设置集水井将其排出基坑处设置排水明沟排际施工项目为程技术规范四版 安全技术规验收统一标性条文》2格与型号水准仪、挖备→定位放线多是在基坑的井,使基坑渗坑外;为防止水沟及集水排水施工技为准)范》JGJ/11规范》JGJ4标准》GB52013版 挖掘机等。
线→挖排水的两侧或四渗出的地下止地表水对水坑,以保证技术标准1146-20120300-201水沟→挖集四周设置排水下水通过排水对坡面冲刷造证边坡稳定3集水井→安放水明沟,在水明沟汇集造成边坡失定;明沟、集放水泵→排在基坑四角或集于集水井内失稳,还应在集水井排水方排水。
或每内,在开方法注:位线于00.5注:土为现分统,成塌注:位线5.2泥浆按下1-排水明沟线,6-降低后排水明沟宜0.3m,排水m 以上,并沟、井的截:Q=基坑总明沟、集水为止。
当基坑开挖分层渗水时,分层阻截和塌方;分层1-底层排水线,7-降低后水泵选用集水明排水浆泵,根据施下式计算:沟,2-集水井后地下水位线宜布置在拟水明沟的底并随基坑的截面应根据总涌水量,水井排水,挖的土层由时,可在基坑和排除上部层明沟、集水水沟,2-底层后地下水位线水是用水泵施工进度、井,3-离心式线。
拟建建筑基础底面应比挖土的挖深而加深据排水量确定按工程的具视水量多少由多种土组成坑边坡上按不部土层中的地水井排水法层集水井,3-线。
泵从集水井中施工方案及式水泵,4-设础边0.4m 土面低0.3深,以保持定,基坑排V≥1.5Q具体实际情少连续或间成,中部夹不同高程分地下水,避法示意图:-二层排水沟中排水,常及技术经济设备基础或建以外,沟边3~0.4m,集持水流畅通。
