(完整版)明沟排水施工工艺标准,超值.doc

第1篇一、工程概述明沟工程是指在地表或地下开挖沟槽，用以排除地表或地下积水的工程。

明沟工程广泛应用于城市排水、农田灌溉、道路施工等领域。

本文将详细介绍明沟工程施工工艺。

二、施工准备1. 设计图纸：根据设计图纸确定明沟的规格、尺寸、走向、坡度等。

2. 材料准备：准备排水管、水泥、砂石、钢筋、防水材料等。

3. 工具准备：准备挖掘机、装载机、推土机、切割机、切割机配件等。

4. 人员准备：组织施工队伍，进行技术交底和安全教育。

三、施工工艺1. 开挖沟槽：根据设计图纸，使用挖掘机开挖沟槽。

沟槽宽度应比排水管直径大100-200mm，深度应比排水管直径大300-500mm。

2. 底部平整：将沟槽底部土方平整，确保排水畅通。

3. 基础处理：在沟槽底部铺设一层厚度为100-150mm的砂石基础，以保证排水管稳定。

4. 钢筋绑扎：根据设计要求，在沟槽两侧绑扎钢筋，形成排水管基础。

5. 模板安装：根据排水管直径，制作相应的模板，确保排水管安装准确。

6. 混凝土浇筑：在模板内浇筑混凝土，待混凝土初凝后拆除模板。

7. 排水管安装：将排水管按设计要求安装到位，确保排水管与基础连接牢固。

8. 防水处理：在排水管周围涂抹防水材料，防止地下水渗入。

9. 浇筑检查：对沟槽底部、排水管基础、排水管安装等部位进行检查，确保工程质量。

10. 填回填土：在排水管周围填入砂石，分层夯实，确保排水畅通。

11. 铺设路面：在明沟上方铺设路面，恢复地面平整。

四、质量控制1. 材料质量：确保排水管、混凝土、防水材料等符合设计要求。

2. 施工质量：严格按照施工工艺进行施工，确保排水管安装准确、沟槽平整、防水处理到位。

3. 工程验收：对工程进行验收，确保工程质量达到设计要求。

五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工过程中，注意防止坍塌、触电等安全事故发生。

3. 电器操作人员必须持证上岗，确保电器设备安全运行。

4. 施工过程中，加强安全教育和培训，提高施工人员安全意识。

排水明沟施工方案1. 引言排水明沟施工是为了解决城市及农村地区排水问题而进行的工程项目。

本文档旨在制定一套完善的排水明沟施工方案，确保工程的顺利进行和质量的保障。

2. 工程概述为了解决周围地区积水和排水不畅问题，需要对现有排水系统进行改造和扩建。

排水明沟的施工包括以下内容：•明沟规划设计•工程材料准备•施工机械和设备准备•明沟开挖•明沟支护和加固•明沟排水系统安装•明沟回填和平整•工程验收和维护3. 明沟规划设计明沟规划设计是施工的第一步，主要包括明沟的起止点、宽度、深度、坡度等参数的确定。

明沟的规划设计需要考虑周围地势和土质条件，确保排水的顺畅和稳定。

4. 工程材料准备4.1 明沟材料明沟施工所需的材料包括砂石、水泥、钢筋等。

砂石用于明沟底部的铺设，水泥用于明沟支护结构的建设，钢筋用于明沟的加固。

4.2 排水系统材料排水系统所需的材料包括排水管、排水井、排水泵等。

排水管和排水井是排水系统的主要组成部分，而排水泵用于提升排水的效果。

5. 施工机械和设备准备为了保证施工的高效和质量，需要准备一些施工机械和设备，例如挖掘机、自卸车、压路机等。

这些设备可以提高工程的施工速度和效率。

6. 明沟开挖明沟开挖是整个施工中最关键的一步，需要按照设计要求进行开挖作业。

开挖过程中要确保开挖的尺寸准确无误，避免对周围环境造成破坏。

7. 明沟支护和加固为了保证明沟的稳定性和安全性，需要进行支护和加固工作。

支护结构主要采用水泥进行固定，加固结构则需要使用钢筋进行加固。

8. 明沟排水系统安装明沟排水系统的安装包括排水管的铺设、排水井的安装和排水泵的安装等。

这些工作需要按照设计要求进行，确保排水系统的顺利运行。

9. 明沟回填和平整明沟施工完成后，需要进行回填和平整工作，确保明沟周围的地表恢复平整。

回填材料主要采用原土和砂石，回填过程要注意避免对排水系统造成损坏。

10. 工程验收和维护在施工完工后，需要进行工程的验收工作，确保明沟的质量和设计要求达到要求。

排水沟施工方法及施工工艺1. 规划和设计：●首先，进行排水沟的规划和设计工作。

确定排水沟的位置、长度、宽度和深度，以及斜坡和坡度等参数。

2. 准备工作：●清理施工区域，清除杂草、垃圾和障碍物等。

●根据设计要求，进行地面的测量和标记，铺设引线，确保排水沟的准确位置。

3. 开挖：●使用挖掘机或手工工具开始开挖排水沟。

根据设计要求，控制深度、宽度和斜坡，确保排水良好且坡度适宜。

●挖掘过程中应及时清理排出的土方，并进行分类处理。

4. 底床处理：●在排水沟底部进行底床处理。

底床应平坦、坚实，可采用砂石垫层或混凝土底床，以提供良好的排水条件。

5. 管道安装：●如果需要将排水沟与排水管道连接，进行管道安装。

根据设计要求，选择适当的排水管材料，并进行正确的连接和密封。

6. 边坡处理：●对排水沟的边坡进行处理，以确保边坡的稳定。

可采取护坡、设置过滤层、土工布等方式，防止边坡侵蚀。

7. 排水口设置：●根据需要，在排水沟末端或合适位置设置排水口。

排水口的类型和尺寸应根据实际情况确定，以保证排水畅通。

8. 检查和测试：●施工完成后，进行排水沟的检查和测试。

确保排水沟的施工质量和功能正常，排水效果良好。

9. 填充回填：●完成检查和测试后，对开挖区域进行填充回填。

使用相应的土方进行填充，并进行均匀压实，确保地表恢复平整。

10. 环境保护：在施工过程中需注意环境保护。

合理处理废弃物、污水和尘土，遵守相关环保法规和标准。

上述是排水沟的施工方法及施工工艺的详细完整版。

请注意，在实际施工过程中，应根据具体情况和设计要求进行调整和操作，并遵守当地的施工规范和要求。

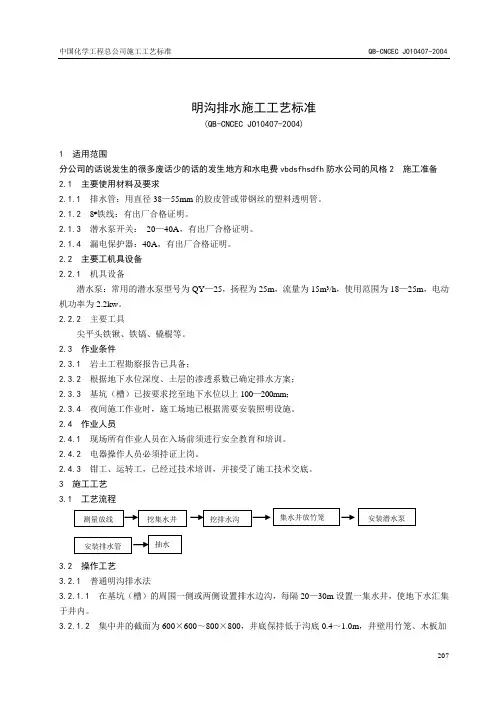

明沟排水施工工艺标准（QB-CNCEC JO10407-2004）1适用范围本工艺标准适用于工业与民用建筑一般基础及中等面积基础群和建筑物、构筑物基坑（槽）采用明沟排水的工程。

2 施工准备2.1 主要使用材料及要求2.1.1 排水管：用直径38—55mm的胶皮管或带钢丝的塑料透明管。

2.1.2 8#铁线：有出厂合格证明。

2.1.3 潜水泵开关：20—40A，有出厂合格证明。

2.1.4 漏电保护器：40A，有出厂合格证明。

2.2 主要工机具设备2.2.1 机具设备潜水泵：常用的潜水泵型号为QY —25，扬程为25m，流量为15m3/h，使用范围为18—25m，电动机功率为2.2kw。

2.2.2 主要工具尖平头铁锹、铁镐、橇棍等。

2.3 作业条件2.3.1 岩土工程勘察报告已具备；2.3.2 根据地下水位深度、土层的渗透系数已确定排水方案；2.3.3 基坑（槽）已按要求挖至地下水位以上100—200mm；2.3.4 夜间施工作业时，施工场地已根据需要安装照明设施。

2.4 作业人员2.4.1 现场所有作业人员在入场前须进行安全教育和培训。

2.4.2 电器操作人员必须持证上岗。

2.4.3 钳工、运转工，已经过技术培训，并接受了施工技术交底。

3 施工工艺3.1 工艺流程测量放线 f 挖集水井 f 挖排水沟~集水井放竹笼一►安装潜水泵安装排水管 f 抽水3.2 操作工艺2073.2.1 普通明沟排水法3.2.1.1 在基坑（槽）的周围一侧或两侧设置排水边沟，每隔20—30m设置一集水井，使地下水汇集208209于井内。

3.2.1.2 集中井的截面为 600X 600〜800X 800,井底保持低于沟底 0.4〜1.0m ，井壁用竹笼、木板加 固。

3.2.1.3 若一侧设排水沟，应设在地下水的上游。

3.2.1.4一般小面积的基坑（槽）排水沟深0.3〜0.6m ，底宽等于或大于 0.4m ，水沟的边坡为1 : 11 ： 1.5，沟底设有0.1%〜0.2%的纵坡，使水流不致阻塞。

1适2编2.12.22.32.42.52.63主4用4.15主5.1隔3然后挖边示意适用范围 编制依据 《地勘报告《建筑与市《建筑施工《施工现场《建筑工程《工程建设主要材料、品铁锹、水泵用料及作法 工艺流程主要技术标准明沟、集水明沟、集水30~40m设后用水泵将边坡外2m 意图：告》(以实际市政降水工工手册》第场临时用电程施工质量设标准强制品牌、规格泵、塔尺、：施工准备准水井排水水井排水多设置集水井将其排出基坑处设置排水明沟排际施工项目为程技术规范四版 安全技术规验收统一标性条文》2格与型号水准仪、挖备→定位放线多是在基坑的井，使基坑渗坑外；为防止水沟及集水排水施工技为准)范》JGJ/11规范》JGJ4标准》GB52013版 挖掘机等。

线→挖排水的两侧或四渗出的地下止地表水对水坑，以保证技术标准1146-20120300-201水沟→挖集四周设置排水下水通过排水对坡面冲刷造证边坡稳定3集水井→安放水明沟，在水明沟汇集造成边坡失定；明沟、集放水泵→排在基坑四角或集于集水井内失稳，还应在集水井排水方排水。

或每内，在开方法注：位线于00.5注：土为现分统，成塌注：位线5.2泥浆按下1-排水明沟线，6-降低后排水明沟宜0.3m，排水m 以上，并沟、井的截：Q=基坑总明沟、集水为止。

当基坑开挖分层渗水时，分层阻截和塌方；分层1-底层排水线，7-降低后水泵选用集水明排水浆泵，根据施下式计算：沟，2-集水井后地下水位线宜布置在拟水明沟的底并随基坑的截面应根据总涌水量，水井排水，挖的土层由时，可在基坑和排除上部层明沟、集水水沟，2-底层后地下水位线水是用水泵施工进度、井，3-离心式线。

拟建建筑基础底面应比挖土的挖深而加深据排水量确定按工程的具视水量多少由多种土组成坑边坡上按不部土层中的地水井排水法层集水井，3-线。

泵从集水井中施工方案及式水泵，4-设础边0.4m 土面低0.3深，以保持定，基坑排V≥1.5Q具体实际情少连续或间成，中部夹不同高程分地下水，避法示意图：-二层排水沟中排水，常及技术经济设备基础或建以外，沟边3~0.4m，集持水流畅通。

明沟排水施工方案明沟排水施工方案一、施工前准备1.选定施工地点：根据排水需要和地形地貌等条件，选定明沟排水的合适地点。

2.绘制设计图纸：根据实际情况，制定明沟排水的设计图纸，包括明沟的位置、尺寸、坡度等。

3.确定施工材料和设备：根据设计要求，确定所需的施工材料和设备，例如挖掘机、铲车、水泥、沙子等。

4.施工队伍组建：组建施工队伍，包括项目经理、技术负责人、工人等，确保施工人员具备相关技术和经验。

二、施工工艺1.挖掘明沟：根据设计图纸，在合适的地点使用挖掘机或铲车等设备进行挖掘，确保明沟的深度和宽度符合设计要求。

2.处理明沟底部土壤：清理明沟底部的杂物和石块，将土壤翻动均匀，以便进行排水。

3.铺设排水管道：根据设计要求，将排水管道铺放在明沟中，保证管道的坡度和连接的牢固性。

4.修整明沟边坡：在明沟的两侧进行边坡修整，确保坡度和边坡稳定，防止明沟塌方。

5.填充排水层：在排水管道上方填充一层透水性好、颗粒粗细适宜的材料，例如沙子和碎石等，以增加排水效果。

6.检查和测试：在施工完成后，进行明沟排水系统的检查和测试，确保排水功能正常。

7.消纳和处理挖掘废土：将挖掘出的废土进行消纳和处理，遵守环保要求和规定，减少对环境的污染。

三、安全措施1.施工人员必须佩戴安全帽、工作手套等个人防护装备，确保人身安全。

2.施工现场设置警示标志，提醒过往车辆和行人注意施工作业，防止事故发生。

3.保证施工设备和工具的安全性和稳定性，防止设备故障导致事故。

4.注意施工区域的照明和通风，确保施工人员的工作环境良好。

5.严格执行施工操作规程，遵守安全操作规定，预防事故的发生。

通过以上施工方案，可以确保明沟排水施工的安全和顺利进行，保证排水系统的正常运行和效果，减少对环境的污染和破坏。

同时，也需要根据具体情况进行施工方案的调整和改进，以适应不同的地理环境和排水需求。

排水明沟施工工艺
目录
一、目的
二、适用范围
三、编制说明
四、标准做法
1.原材料准备
2.材料运输、堆放要求
3.工具准备
4.标准做法及技术交底
5.样板先行
6.实操上岗
7.工作面准备
8.施工步骤
9.可视化要求
10.影像资料要求
11.文档资料要求
12.工完场清、成品保护
13.管理动作
14.质量标准
一、目的：
明确排水沟施工的标准做法，提高排水沟实测质量、观感质量、现场整洁度，从而提升客户对工程质量的满意度。

二、适用范围：
适用于深航所有在建及新建项目。

三、编制说明：
本标准做法原则上要求所有在建及新建项目均按此做法执行。

四、排水沟施工标准做法：
6、实操上岗；
8、施工步骤
10、影像资料要求；
12、工完场清、成品保护
13、管理动作
13.1、鹅卵石粒径大小均匀，经过监理验收；
13.2、施工单位工程部派专人在现场蹲点指导、监督，每周提交周报给监理部、项目部、品质中心。

14、质量标准
14.1、贴面原材料符合设计要求。

14.2、本标准未尽事项，必须满足国家和地方的规范、规程、相关标准的质量要求。

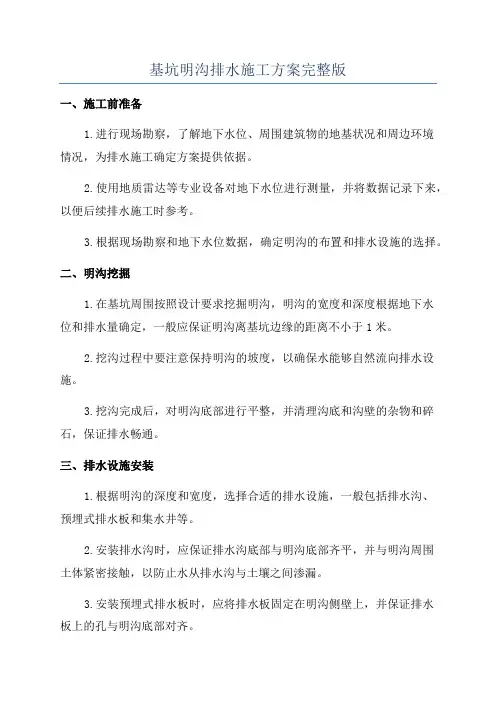

基坑明沟排水施工方案完整版一、施工前准备1.进行现场勘察，了解地下水位、周围建筑物的地基状况和周边环境情况，为排水施工确定方案提供依据。

2.使用地质雷达等专业设备对地下水位进行测量，并将数据记录下来，以便后续排水施工时参考。

3.根据现场勘察和地下水位数据，确定明沟的布置和排水设施的选择。

二、明沟挖掘1.在基坑周围按照设计要求挖掘明沟，明沟的宽度和深度根据地下水位和排水量确定，一般应保证明沟离基坑边缘的距离不小于1米。

2.挖沟过程中要注意保持明沟的坡度，以确保水能够自然流向排水设施。

3.挖沟完成后，对明沟底部进行平整，并清理沟底和沟壁的杂物和碎石，保证排水畅通。

三、排水设施安装1.根据明沟的深度和宽度，选择合适的排水设施，一般包括排水沟、预埋式排水板和集水井等。

2.安装排水沟时，应保证排水沟底部与明沟底部齐平，并与明沟周围土体紧密接触，以防止水从排水沟与土壤之间渗漏。

3.安装预埋式排水板时，应将排水板固定在明沟侧壁上，并保证排水板上的孔与明沟底部对齐。

4.安装集水井时，井底应与明沟底部齐平，并将集水井与明沟连接起来，以便将明沟中的水引入集水井。

四、管道安装1.根据基坑周围建筑物的情况和排水量的需要，选择合适的排水管道进行安装。

2.在明沟侧部挖掘管沟，并保证管沟底部与明沟底部平齐。

3.将排水管道放入管沟中，并连接好各个排水设施。

4.确保排水管道的坡度适当，以保证水能够顺利流入集水井或排水出口。

五、防渗措施1.在明沟周围建立必要的防渗措施，如建立临时隔水墙或沥青防渗层等，以防止地下水泡涌或渗漏进入基坑。

2.定期检查排水设施和防渗措施的状况，及时进行清理和维修，确保排水系统的正常运行和防渗效果。

六、施工后收尾1.施工完成后，对基坑明沟的周边进行整理，清理垃圾和余土。

2.检查封闭排水系统是否正常工作，是否满足排水要求。

3.撤离施工现场，做好交接工作。

以上是基坑明沟排水施工方案的完整版，通过合理的施工准备、明沟挖掘、排水设施安装、管道安装、防渗措施和施工后收尾等步骤，能够有效地排除基坑内的地下水和雨水，确保工程的安全运行和顺利进行。

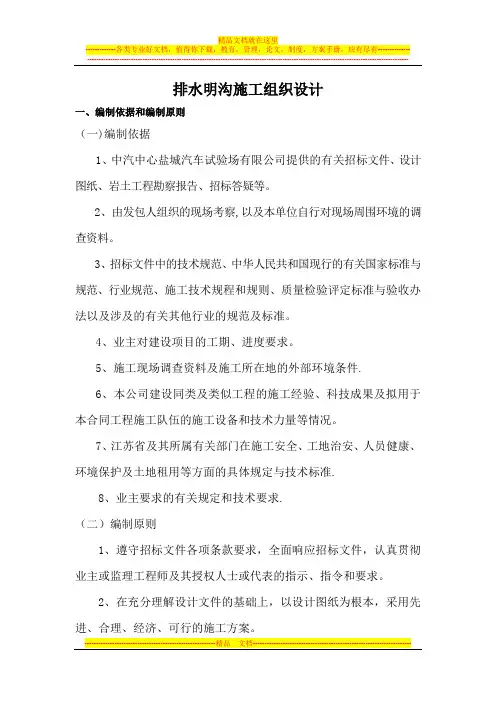

排水明沟施工组织设计一、编制依据和编制原则（一)编制依据1、中汽中心盐城汽车试验场有限公司提供的有关招标文件、设计图纸、岩土工程勘察报告、招标答疑等。

2、由发包人组织的现场考察,以及本单位自行对现场周围环境的调查资料。

3、招标文件中的技术规范、中华人民共和国现行的有关国家标准与规范、行业规范、施工技术规程和规则、质量检验评定标准与验收办法以及涉及的有关其他行业的规范及标准。

4、业主对建设项目的工期、进度要求。

5、施工现场调查资料及施工所在地的外部环境条件.6、本公司建设同类及类似工程的施工经验、科技成果及拟用于本合同工程施工队伍的施工设备和技术力量等情况。

7、江苏省及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定与技术标准.8、业主要求的有关规定和技术要求.（二）编制原则1、遵守招标文件各项条款要求，全面响应招标文件，认真贯彻业主或监理工程师及其授权人士或代表的指示、指令和要求。

2、在充分理解设计文件的基础上，以设计图纸为根本，采用先进、合理、经济、可行的施工方案。

3、整个全过程对环境破坏最小、占用场地最少，并有较周密的环境保护措施,避免周围环境的破坏。

4、综合考虑现况道路及周围居民生活环境，最大限度降低对周围居民生活的干扰,做到文明施工，并维持当地居民正常的交通及生活秩序，合理制定施工方案。

5、施工工艺与施工规范及设计要求相符，并达到完善先进。

坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合.6、施工进度安排合理、高效，施工区段划分协调、统一。

7、采用先进可靠的施工设备和施工技术，确保质量和工期目标。

8、施工过程中做好现场管线调查和保护措施，并与有关管理部门的做好协调工作。

（三)编制目的和适用范围1、编制目的（1）通过施工计划的安排，明确每月施工目标。

（2）通过施工方案的编制，为排水明沟施工提供技术保证。

（3）合理统筹人员机械,提供工程施工效率,同时节约成本。

明沟排⽔施⼯⼯艺标准超值2071 适⽤范围施⼯降排⽔。

2 施⼯准备2.1 主要使⽤材料及要求2.1.1 排⽔管：⽤直径38—55mm 的胶⽪管或带钢丝的塑料透明管。

2.1.2 8#铁线：有出⼚合格证明。

2.1.3 潜⽔泵开关： 20—40A ，有出⼚合格证明。

2.1.4 漏电保护器：40A ，有出⼚合格证明。

2.2 主要⼯机具设备 2.2.1 机具设备潜⽔泵：常⽤的潜⽔泵型号为QY —25，扬程为25m ，流量为15m 3/h ，使⽤范围为18—25m ，电动机功率为2.2kw 。

2.2.2主要⼯具尖平头铁锹、铁镐、橇棍等。

2.3 作业条件2.3.1 岩⼟⼯程勘察报告已具备；2.3.2 根据地下⽔位深度、⼟层的渗透系数已确定排⽔⽅案； 2.3.3 路床、基坑（槽）已按要求开挖；2.3.4 夜间施⼯作业时，施⼯场地已根据需要安装照明设施。

2.4 作业⼈员2.4.1 现场所有作业⼈员在⼊场前须进⾏安全教育和培训。

2.4.2 电器操作⼈员必须持证上岗。

2.4.3 钳⼯、运转⼯，已经过技术培训，并接受了施⼯技术交底。

3 施⼯⼯艺3.1 ⼯艺流程3.2 操作⼯艺 3.2.1 普通明沟排⽔法3.2.1.1 在路床与基坑（槽）的周围⼀侧或两侧设置排⽔边沟，每隔20—30m 设置⼀集⽔井，使地下⽔汇集于井内。

3.2.1.2 集中井的截⾯为600×600～800×800，井底保持低于沟底0.4～1.0m ，井壁⽤⽵笼、⽊板加固。

3.2.1.3 若⼀侧设排⽔沟，应设在地下⽔的上游。

3.2.1.4 ⼀般⼩⾯积的基坑（槽）排⽔沟深0.3～0.6m ，底宽等于或⼤于0.4m ，⽔沟的边坡为1∶1～1∶1.5，沟底设有0.1%～0.2%的纵坡，使⽔流不致阻塞。

3.2.1.5较⼤⾯积基坑的排⽔沟截⾯3.2.2 分层明沟排⽔法3.2.2.1基坑深度较⼤，地下⽔位较⾼以及多层⼟中上部有透⽔性较强的⼟时采⽤。

(一）截、排水沟和明沟工程施工工艺1、开挖基槽(1) 截排水沟和明沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。

开挖前向施工人员进行详细的施工交底,内容包括挖槽断面、堆土位置，地下情况、安全要求等.（2）按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸,撒好灰线,标明开挖范围．开挖应严格控制标高,防止超挖或扰动槽底面.（３) 挖沟截面应略大于设计尺寸,开挖清理完成的的沟道遇降雨,沟内土体被冲刷变形时,应重新清理沟壁及沟底．（4) 开挖过程中,按照监理工程师的要求保持必要的地面排水坡度,设置临时坑槽,使用机械排除地面积水,并开挖排水沟排除雨水和地面积水,并采取有效的疏导和保护措施排除边坡上的渗水。

雨季采用相应防雨技术措施，以保证基础工程质量和安全施工。

(5）开挖施工中随时作成一定的坡势，以利排水,开挖过程中尽量保持开挖面平整，边坡按设计边坡随土层开挖形成，避免边坡稳定范围形成积水。

(6）沟槽开挖时，弃土堆在槽边,沟槽每侧临时堆土或施加其它荷载时,应保证槽壁稳定且不影响施工。

沟槽弃土应尽量堆在沟边的一侧，堆土坡角距槽口上缘距离不宜小于0。

8m，堆土高度不宜超过1．５m。

沟槽堆土在砌筑完成后回填剩余土方集中运至弃土场．２、片石砌筑浆砌施工前,应对浆砌片石进行检验,石料强度应符合设计要求。

形状应大致方正，上下面大致平整，厚度１５0-300ｍｍ，宽度约为厚度的1。

0—１．５倍,长度约为厚度的1.5—3.0倍(如有锋棱锐角,应敲掉）．使用做镶面时,应由外露面四周向内稍加修凿,后部可不修凿，但应约小于修凿部分。

砌筑时根据设计坡度,两面立杆接线或样板挂线,在砌筑过程中,随时校正线杆，以保证各部尺寸符合图纸要求。

砌体施工时,分层砌筑，各砌层的砌块应安放稳固,砌块间应砂浆饱满,粘结牢固，不得脱空。

砌筑时底浆应铺满,竖缝砂浆应先在已砌石块侧面铺放一部分,然后于石块放好后填满捣实.砌筑上层石块时，应避免振动下层砌块.砌筑中断后恢复砌筑前,已砌筑表面应清扫干净并洒水湿润。

排水明沟、集水井施工工艺1.1.1工艺流程施工放线→土方开挖并平整→浇筑C15细石混凝土垫层→砌筑（→预制C25细石混凝土盖板→盖板安装）。

（括号内的流程仅属于集水井施工的流程）1.1.2排水沟、集水井做法详图排水沟均采用标准砖、M5水泥砂浆砌筑，尺寸为250×300×L，排水沟采用铸铁篦子封盖。

排水沟做法如下图所示：图1-1排水沟做法详图集水井截面尺寸为800mm×800mm×1000mm，采用标准砖、M5水泥砂浆砌筑。

集水井做法如下图所示：图1-2集水井做法详图1.1.3施工方法1、施工放线在施工前根据有关参数，用全站仪放出排水沟、集水井的位置的中轴线，并测出相应的标高，用白灰或线绳拉出相应的轮廓线，并标出相应的开挖深度。

2、土方开挖平整土方开挖采用机械开挖，并以人工配合清理、平整。

土方开挖完成后，采用手动式打夯机夯实松散的泥土。

挖土时应注意如下几个要点：（1）为了节省时间和成本，一次性用机械挖到基底标高，超挖的、少挖的再采用人工整理；（2）排水沟土方开挖时要做好放坡工作，坡度0.2%。

3、浇筑垫层浇筑垫层前要基层上的杂物清理掉，并洒水湿润；浇筑垫层时需振捣密实；浇筑完成后要进行浇水养护。

4、砌筑（1）砌砖前应检查垫层尺寸、高程及中线位置，垫层混凝土抗压强度满足要求后，方可开始砌砖。

（2）垫层顶面应先清扫，并用水冲刷干净。

（3）砌砖前应根据中心线放出排水沟、集水井基线，摆砖撂底，确定砌法。

（4）砖使用前应浸水，不得有干心现象，表面如有泥土，水锈，应清洗干净。

（5）砌砖体应上下错缝，内外搭接，宜采用“三顺一丁”砌法，但最下一层和最上一层砖，应用丁字砌筑。

（6）砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝厚度应为10mm，允许编差为±2mm。

（7）砌筑上层砖时，应避免振动下层砖，砌筑工作中断后恢复砌筑时，已砌筑的砖层表面应予以清扫和湿润；砌体表面应平直，随砌随找平。

明沟排水施工方案管道沟槽明沟排水施工方案一、工程概况1、仙鹤路位于江陵县新城区内，是连接新城区和老城区的重要通道，路段中与两条次干道富民路、建桥路和一条主干道龙渊路相交，现状仙鹤路为水泥混凝土路面。

本段修建的仙鹤路段为龙渊路以北且延伸至富民路。

本次设计仙鹤路北延总长度为1075.49m，北起富民路路中，桩号为K0+000，南至龙渊路以北，桩号为K1+075.49。

道路红线宽50.0m，车行道宽16.0m，为新建工程。

2、根据地勘资料，场地地下水类型主要为上层滞水及承压水。

上层滞水赋存于①层素填土中，主要受大气降水和地表水入渗补给，以垂向迳流渗透及蒸发排泄，勘察时测得上层滞水水位埋深为0.30～0.50m，其高程为27.91～29.77m。

承压水赋存于场地深部的砂、卵砾层石中，主要接受临区含水层及长江侧向补给，本次勘察时值枯水期，测得其承压水水位标高为27.50m。

本场区近3-5年承压水水位在27.0-30.0m之间。

二、施工现场降水及明沟排水简介2.1施工现场降水情况现场采用井点降水方法进行排水，管道沟槽开挖后，槽底表面有少量水，管道沟槽坑底标高比原设计基础底标高高出0.2m-0.3m。

2.2施工现场明沟排水设施计划情况计划管道沟槽内槽底两侧采用开挖明排水沟，沟内用2-4cm石子满填，并在每15m-20m的地方人工挖集水坑，再由水泵将抽至道路红线两侧排水沟，以进一步降低地下水位，以及消除雨水对基础施工的影响。

三、管道沟槽明沟排水方案总述在开挖管道沟槽过程中，预留出施工作业面的同时，对管道沟槽边坡进行加宽处理。

沿管道沟槽边坡底根挖排水沟，并在排水沟内分层填充2-4cm石子，排水沟宽20cm，深于管道沟槽底以下30-50cm。

约15-20米设置一个集水井，管道沟槽边坡土层中渗出的孔隙水及雨水将沿排水沟流向沟槽底部两侧排水沟，汇集到集水井，再由水泵将集水井内水抽出排至道路两侧排水沟。

3.1明沟排水线路及集水井个数、位置的布置沿管道沟槽边坡底根贯通设置排水沟。
