35KV真空断路器技术要求技术要求编号：2014-06一、设备名称：35KV断路器二、设备型号、数量：ZW7-40.5 /2000-31.5 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。
按现行的技术要求较高的标准执行。
GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：2组（6个）三相过电压保护器五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。
7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：40.5 kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。
5、额定短路开断电流：31.5kA6 、额定短路关合电流：80kA7 、额定短时耐受电流：31.5kA8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于1.33×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度1.4±0.2 m/s（4）平均合闸速度0.4±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分-0.3S-合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，瓷瓶喷涂RTV防污涂料，上瓷瓶内装真空灭弧室（采用宝光产品），下瓷瓶内装电流互感器的进、出线端。

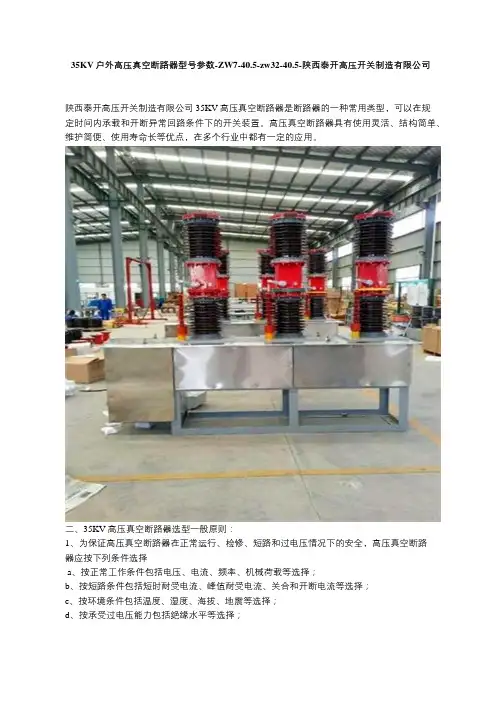

35KV户外高压真空断路器型号参数-ZW7-40.5-zw32-40.5-陕西泰开高压开关制造有限公司
陕西泰开高压开关制造有限公司35KV高压真空断路器是断路器的一种常用类型，可以在规
定时间内承载和开断异常回路条件下的开关装置。
高压真空断路器具有使用灵活、结构简单、维护简便、使用寿命长等优点，在多个行业中都有一定的应用。
二、35KV高压真空断路器选型一般原则：
1、为保证高压真空断路器在正常运行、检修、短路和过电压情况下的安全，高压真空断路
器应按下列条件选择
a、按正常工作条件包括电压、电流、频率、机械荷载等选择；
b、按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；
c、按环境条件包括温度、湿度、海拔、地震等选择；
d、按承受过电压能力包括绝缘水平等选择；
e、按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。
2.按正常工作条件选择高压真空断路器
a、按工作电压选择选用的高压真空断路器，其额定电压应符合所在回路的系统标称电压，其允许工作电压Umax不应小于所在回路的运行电压Uy，即Um ax≥Uy；
b、按工作电流选择高压真空断路器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In≥Ig。
3.按短路稳定条件选择高压真空断路器；
a、短路稳定性校验的一般要求；
b、短路电流的热效应；
c、短路稳定性校验。
4.按环境条件选择高压真空断路器：
a、选择电器的环境温度；
b、选择电器的环境湿度；
c、高海拔对高压电器的影响；
d、地震对高压电器的影响。
三、产品实物图：
四、产品现场图：。

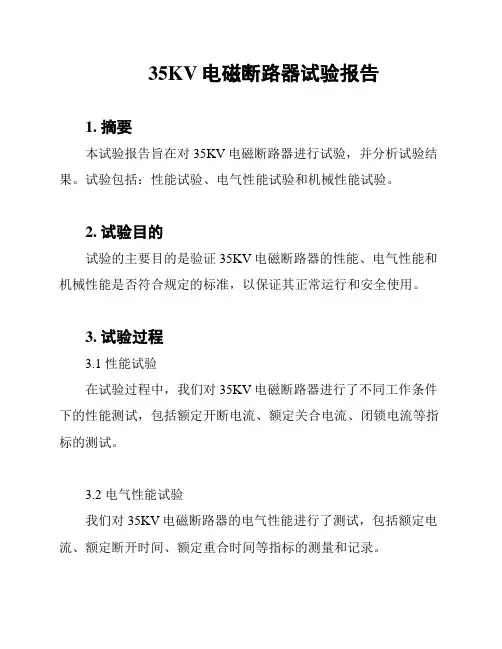

35KV电磁断路器试验报告
1. 摘要
本试验报告旨在对35KV电磁断路器进行试验，并分析试验结果。
试验包括：性能试验、电气性能试验和机械性能试验。
2. 试验目的
试验的主要目的是验证35KV电磁断路器的性能、电气性能和机械性能是否符合规定的标准，以保证其正常运行和安全使用。
3. 试验过程
3.1 性能试验
在试验过程中，我们对35KV电磁断路器进行了不同工作条件下的性能测试，包括额定开断电流、额定关合电流、闭锁电流等指标的测试。
3.2 电气性能试验
我们对35KV电磁断路器的电气性能进行了测试，包括额定电流、额定断开时间、额定重合时间等指标的测量和记录。
3.3 机械性能试验
我们对35KV电磁断路器的机械性能进行了试验，包括额定振动频率、松紧度、动作力等指标的检测和评估。
4. 试验结果
根据试验数据分析，35KV电磁断路器的性能、电气性能和机械性能均符合规定的标准要求。
试验结果表明该断路器能够正常工作，具备良好的工作可靠性和安全性。
5. 结论
本次试验结果表明35KV电磁断路器的性能、电气性能和机械性能达到了预期的要求，能够满足实际的使用需求。
该断路器具备较高的品质和可靠性，具备广泛的应用前景。
6. 建议
建议在实际装置中继续对35KV电磁断路器进行长期稳定性试验，以进一步验证其可靠性和持久性能。
7. 参考资料
- 35KV电磁断路器产品说明书
- 35KV电磁断路器相关技术标准
以上是35KV电磁断路器试验报告的主要内容。

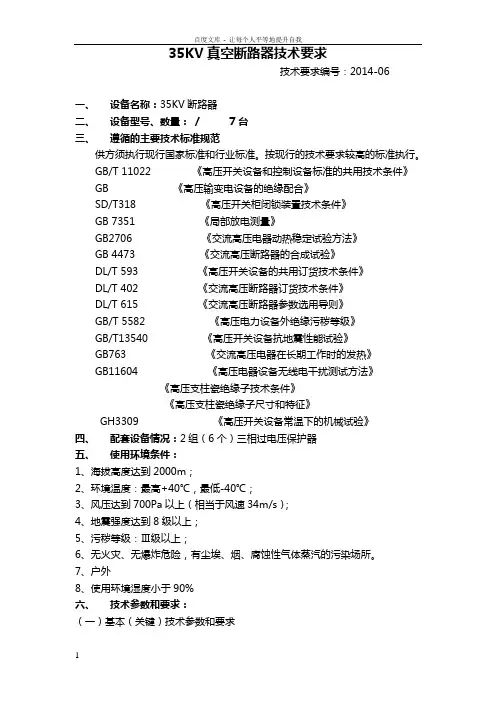

35KV真空断路器技术要求技术要求编号：2014-06一、设备名称：35KV断路器二、设备型号、数量：/ 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。
按现行的技术要求较高的标准执行。
GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》《高压支柱瓷绝缘子技术条件》《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：2组（6个）三相过电压保护器五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。
7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。
5、额定短路开断电流：6 、额定短路关合电流：80kA7 、额定短时耐受电流：8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度±0.2 m/s（4）平均合闸速度±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，瓷瓶喷涂RTV防污涂料，上瓷瓶内装真空灭弧室（采用宝光产品），下瓷瓶内装电流互感器的进、出线端。

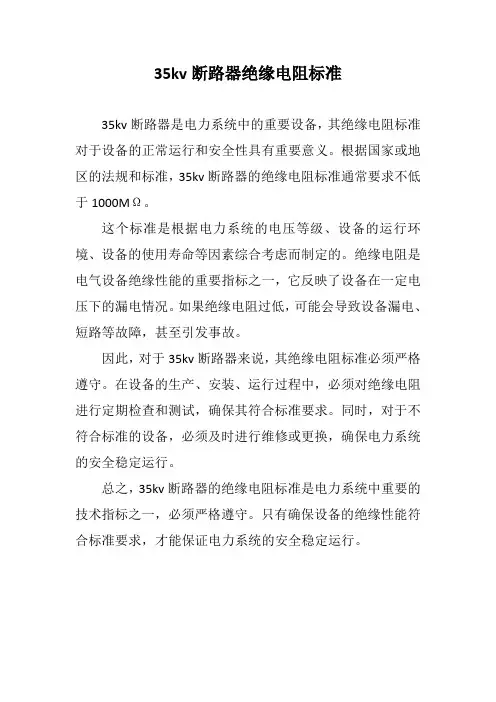

35kv断路器绝缘电阻标准
35kv断路器是电力系统中的重要设备，其绝缘电阻标准对于设备的正常运行和安全性具有重要意义。
根据国家或地区的法规和标准，35kv断路器的绝缘电阻标准通常要求不低于1000MΩ。
这个标准是根据电力系统的电压等级、设备的运行环境、设备的使用寿命等因素综合考虑而制定的。
绝缘电阻是电气设备绝缘性能的重要指标之一，它反映了设备在一定电压下的漏电情况。
如果绝缘电阻过低，可能会导致设备漏电、短路等故障，甚至引发事故。
因此，对于35kv断路器来说，其绝缘电阻标准必须严格遵守。
在设备的生产、安装、运行过程中，必须对绝缘电阻进行定期检查和测试，确保其符合标准要求。
同时，对于不符合标准的设备，必须及时进行维修或更换，确保电力系统的安全稳定运行。
总之，35kv断路器的绝缘电阻标准是电力系统中重要的技术指标之一，必须严格遵守。
只有确保设备的绝缘性能符合标准要求，才能保证电力系统的安全稳定运行。

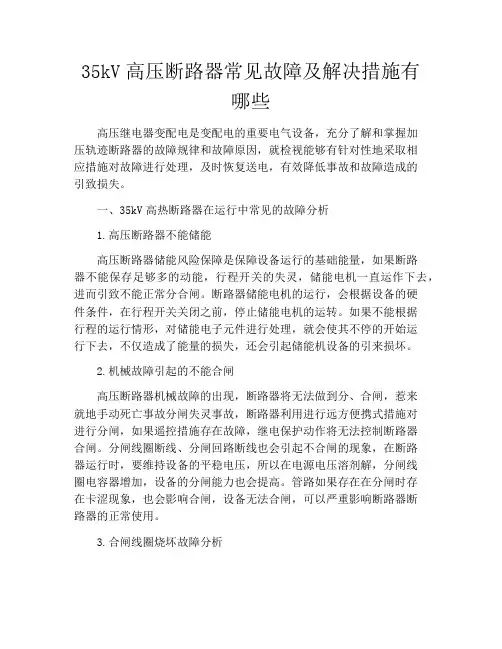

35kV高压断路器常见故障及解决措施有哪些高压继电器变配电是变配电的重要电气设备，充分了解和掌握加压轨迹断路器的故障规律和故障原因，就检视能够有针对性地采取相应措施对故障进行处理，及时恢复送电，有效降低事故和故障造成的引致损失。
一、35kV高热断路器在运行中常见的故障分析1.高压断路器不能储能高压断路器储能风险保障是保障设备运行的基础能量，如果断路器不能保存足够多的动能，行程开关的失灵，储能电机一直运作下去，进而引致不能正常分合闸。
断路器储能电机的运行，会根据设备的硬件条件，在行程开关关闭之前，停止储能电机的运转。
如果不能根据行程的运行情形，对储能电子元件进行处理，就会使其不停的开始运行下去，不仅造成了能量的损失，还会引起储能机设备的引来损坏。
2.机械故障引起的不能合闸高压断路器机械故障的出现，断路器将无法做到分、合闸，惹来就地手动死亡事故分闸失灵事故，断路器利用进行远方便携式措施对进行分闸，如果遥控措施存在故障，继电保护动作将无法控制断路器合闸。
分闸线圈断线、分闸回路断线也会引起不合闸的现象，在断路器运行时，要维持设备的平稳电压，所以在电源电压溶剂解，分闸线圈电容器增加，设备的分闸能力也会提高。
管路如果存在在分闸时存在卡涩现象，也会影响合闸，设备无法合闸，可以严重影响断路器断路器的正常使用。
3.合闸线圈烧坏故障分析在高压断路器运行中其，如果弹簧操作长期存在机构存在故障，机会引起储能效率的问题，一旦弹簧失效，合闸储能回路就不能适时的输送能量，储能电机会始终保持在运转状态，甚至造成电机线圈过热损坏。
引发合闸线圈烧坏的原因是因为行程开关安装位置偏低，并使合闸弹簧尚未储能完毕，这时设备会重复使用自身的电能，过大的电流输出，会提高线圈的温度。
当行程开关接点转换完毕触点时，切断电机电源后，弹簧本身的能量不可使线圈进行分闸，如果储能境况电机正处于工作状态，长时间的运行，还可能造成行程开关的损坏。
这种故障的出现，断路器无法完成分闸关键步骤，电网内部的零件也概率存在损坏的几率，所以合闸线圈烧坏之后，断路器将不能实现分合闸。

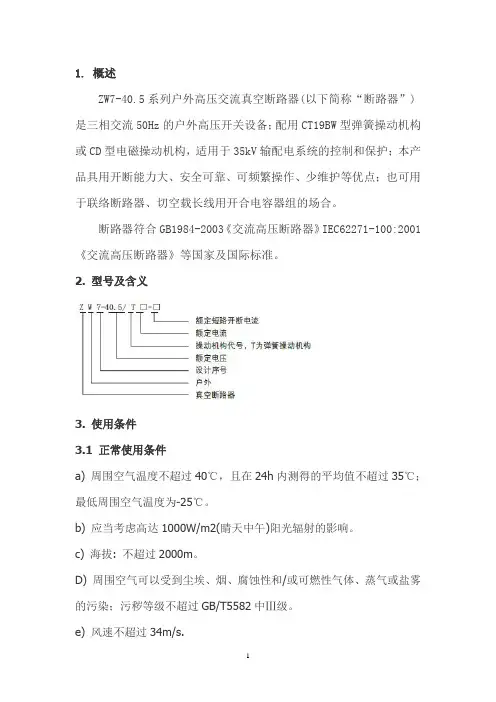

1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。
断路器符合GB1984-2003《交流高压断路器》IEC62271-100:2001《交流高压断路器》等国家及国际标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。
b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。
c) 海拔: 不超过2000m。
D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。
e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。
g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。
3.2 如超出上述正常使用条件，由用户与制造厂协商。
4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。
弹簧机构及断路器联结的联杆在一个防水的机构箱内。
该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。
断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。
真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

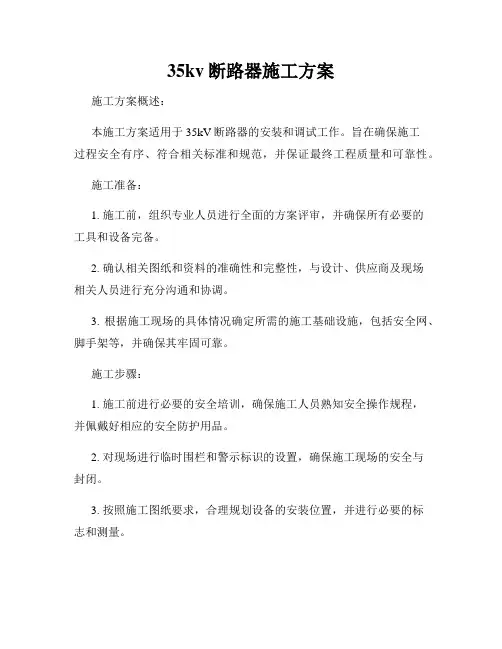

35kv断路器施工方案施工方案概述：本施工方案适用于35kV断路器的安装和调试工作。
旨在确保施工过程安全有序、符合相关标准和规范，并保证最终工程质量和可靠性。
施工准备：1. 施工前，组织专业人员进行全面的方案评审，并确保所有必要的工具和设备完备。
2. 确认相关图纸和资料的准确性和完整性，与设计、供应商及现场相关人员进行充分沟通和协调。
3. 根据施工现场的具体情况确定所需的施工基础设施，包括安全网、脚手架等，并确保其牢固可靠。
施工步骤：1. 施工前进行必要的安全培训，确保施工人员熟知安全操作规程，并佩戴好相应的安全防护用品。
2. 对现场进行临时围栏和警示标识的设置，确保施工现场的安全与封闭。
3. 按照施工图纸要求，合理规划设备的安装位置，并进行必要的标志和测量。
4. 进行设备的安装，包括搬运、吊装、安装固定等，确保设备的稳固和准确对位。
5. 进行电气连接和配线，确保接线端子紧固可靠，防止出现接触不良或短路等问题。
6. 进行设备的调试，包括电气和机械性能的测试，确保设备正常运行和工作状态的稳定。
7. 进行绝缘测试和保护功能测试，确认设备性能满足要求。
8. 进行运行试验，模拟实际工作条件，验证设备的可靠性和稳定性。
9. 完成施工记录和验收报告，确保施工过程的全面记录和工程的顺利验收。
安全保障：1. 在施工现场设置安全警示标识，并划定施工区域，确保工作人员的安全。
2. 施工人员严格按照作业规程操作，加强沟通和配合，共同维护施工现场的安全秩序。
3. 提供必要的个人防护装备，包括安全帽、防护眼镜、手套、防护鞋等，防止意外伤害发生。
4. 定期进行安全检查和隐患排查，及时处理存在的安全问题，确保施工现场的安全性。
质量控制：1. 按照相关标准和规范进行施工，确保设备的质量和性能满足要求。
2. 严格按照设计要求进行施工，并结合实际情况进行必要的调整和优化，保证工程质量和稳定性。
3. 进行全面的检测和测试，以确保设备正常运行和性能稳定可靠。

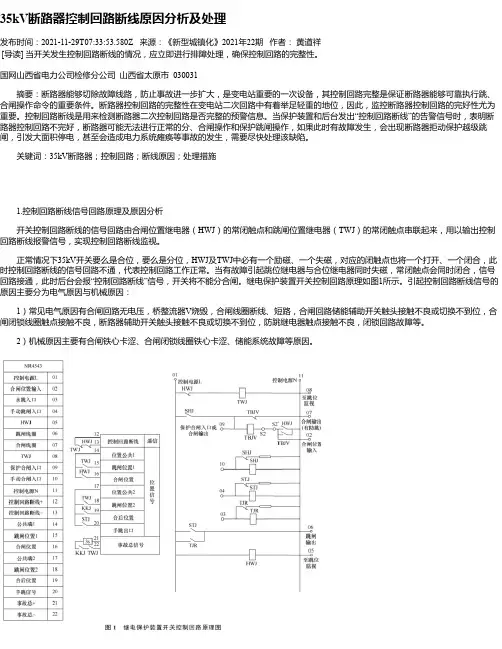

35kV断路器控制回路断线原因分析及处理发布时间：2021-11-29T07:33:53.580Z 来源：《新型城镇化》2021年22期作者：黄道祥[导读] 当开关发生控制回路断线的情况，应立即进行排障处理，确保控制回路的完整性。
国网山西省电力公司检修分公司山西省太原市 030031摘要：断路器能够切除故障线路，防止事故进一步扩大，是变电站重要的一次设备，其控制回路完整是保证断路器能够可靠执行跳、合闸操作命令的重要条件。
断路器控制回路的完整性在变电站二次回路中有着举足轻重的地位，因此，监控断路器控制回路的完好性尤为重要。
控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。
关键词：35kV断路器；控制回路；断线原因；处理措施1.控制回路断线信号回路原理及原因分析开关控制回路断线的信号回路由合闸位置继电器（HWJ）的常闭触点和跳闸位置继电器（TWJ）的常闭触点串联起来，用以输出控制回路断线报警信号，实现控制回路断线监视。
正常情况下35kV开关要么是合位，要么是分位，HWJ及TWJ中必有一个励磁、一个失磁，对应的闭触点也将一个打开、一个闭合，此时控制回路断线的信号回路不通，代表控制回路工作正常。
当有故障引起跳位继电器与合位继电器同时失磁，常闭触点会同时闭合，信号回路接通，此时后台会报“控制回路断线”信号，开关将不能分合闸。

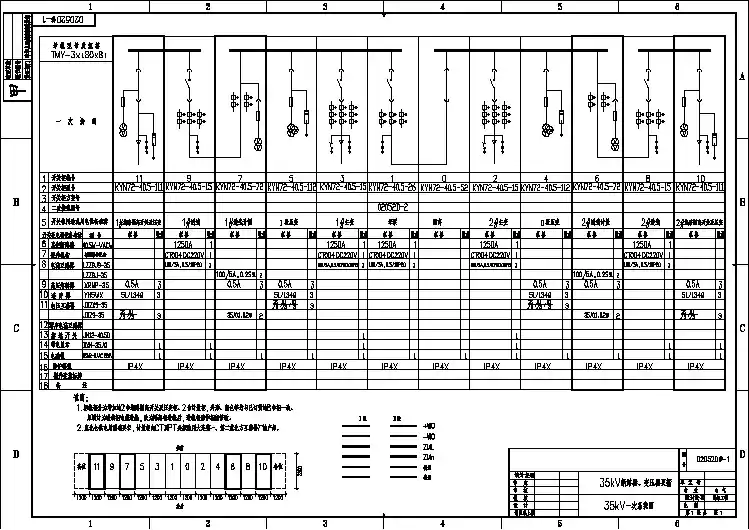

继电保护装置开关控制回路原理如图1所示。
引起控制回路断线信号的原因主要分为电气原因与机械原因：1）常见电气原因有合闸回路无电压，桥整流器V烧毁，合闸线圈断线、短路，合闸回路储能辅助开关触头接触不良或切换不到位，合闸闭锁线圈触点接触不良，断路器辅助开关触头接触不良或切换不到位，防跳继电器触点接触不良，闭锁回路故障等。
真空断路器的各种型号_35kv高压断路器型号大全_10kv断路器规格参数陕西泰开高压开关制造有限公司高压真空断路器用于交流50Hz、40.5kV 的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。
该断路器符合国家标准GB1984-2003《交流高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。
陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业( 原西安高压开关厂分支），高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
二、35kv高压真空断路器型号：ZW7-40.5/1250-25,ZW7-40.5/1250-31.5,ZW7-40.5/1600-25,ZW7-40.5/1600-3 1.5ZW7-40.5/2000-20,ZW7-40.5/2000-25,ZW7-40.5/2000-31.5三、35kv高压真空断路器的主要特点:a. 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b. 结构简单，免维护，不检修周期长；c. 绝缘性能好，抗污秽能力强；d. 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作，无火灾和爆炸隐患；e. 内装电流互感器计量精度达0.2S级，电流比50/5-1600/5可选复变比；f. 内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。
35kv真空断路器参数35KV真空断路器是一种高压电力设备，主要用于交流35KV至40.5KV的供电系统中，用于保护和控制电力设备，防止电力事故的发生，为电力系统的平稳运行提供有效的保障。
一、系统电压等级35KV真空断路器的额定系统电压等级一般为35KV，中性点接地。
二、额定电流35KV真空断路器的额定电流一般为630A，1250A或1600A，根据实际应用情况选用。
三、额定频率35KV真空断路器的额定频率为50HZ或60HZ，电力系统工频为50HZ，如果设计到其他领域的使用，可以根据实际需要选用对应频率的设备。
四、额定短路开断电流和短路关合电流35KV真空断路器的额定短路开断电流和短路关合电流是在额定系统电压下，该断路器在标准短路条件下所能承受的最大电流。
根据电力系统的需要，常见的额定短路开断电流和短路关合电流有20KA、31.5KA、50KA等，也可以根据实际应用情况而定。
五、额定耐压能力35KV真空断路器的额定耐压能力是在额定系统电压下，该断路器在符合标准的测试条件下所能承受的额定电压。
通常采用内、外爬纹和耐压试验等多项检测，以确保其安全可靠。
六、使用环境条件35KV真空断路器主要使用在交流35KV至40.5KV的电力系统中，温度一般在-30℃至+40℃之间，海拔高度不超过1000m，相对湿度不超过95%。
七、防护等级35KV真空断路器的防护等级一般为IP4X，保护等级越高，设备的密封性越好，更能够保证设备的安全性。
总之，35KV真空断路器的参数是非常重要的，它是电力系统的一种保障措施，保证电力设施的安全运行，未来随着技术的不断进步，35KV真空断路器相关参数也将不断创新和发展。
35kv高压断路器的选择- 35kv用什么断路器陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
ZW7系列产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。
标题：abb-35kv断路器
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
35kv真空断路器回路电阻标准值引言：在配电系统中，真空断路器作为一种重要的电气设备，用于保护电路免受过电流损害。
而回路电阻是真空断路器工作的一个重要参数，它可以直接影响到真空断路器的运行性能和设备的可靠性。
因此，在选择和计算35kV真空断路器回路电阻标准值时，需要考虑多个因素并进行合理的设计。
一、回路电阻的定义与作用：回路电阻是指真空断路器连接的电源和负载之间的总电阻。
在真空断路器运行过程中，回路电阻的主要作用是限制过电流，并保护电路中的负载设备。
当电路中出现故障或过电流时，回路电阻可以通过限流作用来减小电流大小，从而避免设备过载和短路故障。
二、回路电阻的标准值选择：根据国家标准和相关行业规范的要求，35kV真空断路器的回路电阻标准值应符合以下条件：1.经测量得到的回路电阻值应稳定，具有较小的测量误差；2.回路电阻值在合理的范围内，既要保证电阻足够大以实现限流保护的作用，又要考虑电流传输的效率。
通常情况下，35kV真空断路器回路电阻标准值的选择应在0.1Ω到0.5Ω之间，可以根据实际的电流负载情况来进行具体的设计和计算。
三、回路电阻标准值的计算方法：1.等值电路法：根据35kV真空断路器所连接的电源和负载之间的等值电路，可以采用欧姆定律来计算回路电阻的标准值。
即R = U / I，其中R表示回路电阻标准值，U表示电源电压，I表示电路中的额定电流。
2.额定容量法：根据35kV真空断路器的额定容量来选择回路电阻的标准值。
通常情况下，根据设备的额定电流和额定电压，可以通过查阅相关标准和技术资料来确定回路电阻的选择范围。
3.故障电流法：根据配电系统中可能出现的故障电流值来选择回路电阻的标准值。
在正常运行情况下，回路电阻应能够有效地限制故障电流，从而保护设备和负载。
一般情况下，回路电阻的选择应满足故障电流不大于额定电流的要求。
四、回路电阻设计中的考虑因素：在具体的35kV真空断路器回路电阻设计中，需要考虑以下因素：1.电缆长度和截面积；2.电缆导体材料和电阻率；3.电缆接头和连接质量；4.环境温度和湿度等因素。
35kV断路器故障分析和处理摘要：随着人们的生活生产水平不断的提高，对电能的需求也越来越大，断路器是人们日常安全用电不可缺少的部分，它在电力系统中可以断开和闭合线路，对人们安全用电有着至关重要的作用。
35kV断路器在工作过程中，会存在多种不确定的因素，因此对其进行故障监测和诊断的研究十分必要。
关键词：35kV断路器；故障；处理引言作为电力系统中重要开关元件的高压断路器，其质量的好坏直接影响到电力系统的运行安全。
1断路器原理断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置，促进电力系统正常的输送供电。
除此以外，当断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，所以，对于电力系统的断路器而言，其正常运行将直接影响到电力系统的供电质量。
一般情况下，断路器按其使用范围分为高压断路器与35kV断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器，反之则为35kV断路器。
对于35kV断路器而言，其不仅可以受人为的操控，而且35kV断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
而高压断路器的应用更为广泛。
作为高压开关设备中既复杂又重要的设备之一，高压断路器不仅可以正常切换负荷，有效地消除线路短路故障，还发挥了控制和保护的作用。
235kV断路器常见故障及原因2.1断路器拒合和拒分断路器在实际使用过程中会发生“拒合”情况，其主要体现为两个方面，一是铁芯没有开始运作；二是铁芯动作后，操作杠杆没有运作。
其中，如在回路有电压时铁芯没有运作，可能是由于线圈烧毁或断线，尤其引线段易折断、铁芯卡涩等因素造成；当铁芯动作后，操作杠杆没有运作造成此现象的因素可能但不限于铁芯动作时受阻，操作杠杆变形，锁扣扣的很深等。
35kV真空断路器技术规范书2008年8月太原目录1. 总则2. 工作范围2.1供货范围2.2服务界限2.3技术文件3. 技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4基本设计要求3.5 对设备的一般要求3.6 电气要求3.7 机械要求4. 质量保证5. 试验5.1 型式试验5.2 例行试验5.3 现场验收试验6. 包装、运输和储存7. 卖方应填写的断路器规范表8. 备品备件及专用工具附表1 投标差异表（格式）1. 总则1.1 本设备技术规范适用于山西地电股份公司35kV变电站35kv真空断路器,它提出了该断路器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应较高标准的条文进行设备设计、制造、试验和安装。
1.3 如果卖方没有以书面形式对本技术规范的条文提出异议, 则买方认为卖方提供的设备完全符合本技术规范的要求。
如有异议, 不管是多么微小, 都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术规范所建议使用的标准如与卖方所执行的标准不一致，卖方应按较高标准的条文执行或按双方商定的标准执行。
1.5 本技术规范经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本技术规范未尽事宜, 由买、卖双方协商确定。
2. 工作范围2.1 供货范围本招标文件要求采购的真空断路器规范每台断路器的供货范围包括:a. 断路器本体(包括支架、附件、基础螺栓)；b. 操动机构及其辅助设备；c. 套管CT；d. 备品备件及专用工具等；e. 控制箱与断路器间的连接电缆。
2.2 服务界限2.2.1 从生产厂家至变电站的运输全部由卖方完成。
2.2.2 现场安装和试验在卖方的技术指导和监督下由买方完成, 卖方协助买方按标准检查安装质量, 处理调试投运过程中出现的问题, 卖方应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 技术文件2.3.1 卖方在订货前应向买方提供一般性资料, 如鉴定证书、典型说明书、总装图和主要技术参数等。
2.3.2 在合同签订10天内, 卖方向买方提供下列图纸资料及拷贝磁盘2份（AutoCAD 2004）。
a. 组装图: 应表示设备总的装配情况, 包括外型尺寸、设备的重心位置与总质量、受风面积、运输尺寸和质量，控制柜位置，电缆入口位置，端子尺寸及其它附件；b. 基础图：应标明设备和其控制柜的尺寸、基础螺栓的位置和尺寸、设备的静态负荷及操作时的动态负荷等;c.电气原理图：应包括设备控制柜及操动机构的内部接线和远方操作用的控制、信号、照明等交流及直流回路;d. 额定铭牌图：应包括主要额定数据等;e. 控制柜与断路器相互连接图：应包括控制柜内全部端子情况，并标明电缆的识别编号及柜内设备的大致位置；f. 控制柜装配图；g. 设备的绝缘气体及压缩空气管路图：应包括管路的尺寸、布置和压力。
h. 提供累计开断电流与开断容量的关系曲线.2.3.3 设备供货时提供下列资料: 设备的开箱资料除了2.3.2条所述图纸资料外, 还应包括安装、运行、维护、修理说明书, 部件清单, 工厂试验报告, 产品合格证等。
3. 技术要求3.1 应遵循的主要现行标准：GB156-93 《额定电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T2900.20-94 《电工术语高压开关设备》GB4473-1996 《交流高压断路器的合成试验》GB4585.2-91 《交流系统用高压绝缘子人工污秽试验方法固定层法》GB7354-87 《局部放电测量》DL/T593-1996 《高压开关设备的共用订货技术条件》DL/T615-1997 《交流高压断路器参数选用导则》DL/T403-2000 《高压开关设备和控制设备标准的共同技术要求》以及其它相关标准。
以上标准如有新版本，按最新版本执行。
3.2 环境条件3.2.1 周围空气温度最高平均温度: 40℃最低平均温度: -30℃最大日温差: 25℃日照强度: 0.1W/cm2(风速0.5m/s)3.2.2 海拔高度: ≤1000m3.2.3 最大风速: 35m/s3.2.4 环境相对湿度(在25℃时)日平均值：95%月平均值：90%3.2.5 地震烈度：8度水平加速度：0.25g垂直加速度：0.125g3.2.6 污秽等级： III级3.2.7 覆冰厚度：5 mm(风速不大于15 m/s时)3.3 工程条件3.3.1 系统概况a. 系统额定电压： 35kVb. 系统最高电压：40.5kVc. 系统额定频率：50Hzd. 系统中性点接地方式：非直接接地系统3.3.2 安装地点：室外3.3.3 设备布置尺寸：相间距（中心线计算）：1.2m相间带电体最小间距：0.4m3.4 基本设计要求3.4.1 耐震能力水平分量 0.25g垂直分量 0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时, 在共振条件下所发生的动态地震应力, 并且安全系数应大于1.67。
3.4.2 泄漏比距泄漏比距不小于2.5cm/kV(III级) (按40.5kV计)3.4.3 设计寿命全部设备必须是全新的、持久耐用的。
即使在本标书中没有明显地提出,也应满足作为一个完整产品一般所能满足的全部要求。
卖方应保证设备能耐用30年。
3.5 对设备的一般要求3.5.1 一般结构(1) 设备应为防水结构, 以防止水渗进设备的内部。
(2) 设备应设计成防噪音、防电晕式。
(3) 需要检查和更换的设备部件, 必须用螺栓和螺帽加以固定, 不用内装螺栓。
3.5.2 控制和站用电源控制电源由站内DC110 V蓄电池组供应, 其电压变化范围为-20%至+15%。
控制电压低于30%额定电压时不应动作。
变电站的交流电源是三相四线制, 50Hz、AC 400/230V。
辅助设备的端电压分别是380V和220V, 其电压波动范围是±10％, 相应频率波动范围是±5％。
与之联接的所有电气设备和仪器, 应在电压和频率同时按同一方向波动条件下安全运行。
3.6 电气要求3.6.1 电压(1) 额定电压 35千伏(2) 最高运行电压40.5千伏(3) 额定频率 50赫兹(4) 雷电冲击耐受电压(1.2/50微秒)相对地 185千伏(峰值)断口间 215千伏(峰值)(5) 1分钟工频耐受电压相对地 95千伏(有效值)断口间 118千伏(有效值)(6) 无线电干扰试验电压相对地 1.1×40.5/3千伏(有效值)3.6.2 电流（1）额定电流1250安 1600安（2）额定短路开断电流 25KA 31.5kA交流分量有效值 40千安(有效值)直流分量百分数 52%（3）额定短路关合电流100千安(峰值)（4）额定短路时间3秒3.6.3 时间(1) 全开断时间不大于60毫秒(2) 固有分闸时间不大于36毫秒(3) 合闸时间不大于100毫秒(4) 分闸不同期性相间不大于5毫秒(5) 合闸不同期性相间不大于5毫秒3.6.4 额定操作顺序分── 0.3秒──合分── 180秒──合分合分── 15秒──合分对于上述操作循环不应降低额定值。
3.6.5 首相开断系数 1.53.6.6 投切能力(1) 在100％额定短路开断电流时, 不用维修的操作次数不应小于20次。
(2) 在100％额定电流时, 不用维修的操作次数不应小于2000次。
3.6.7 电晕和无线电干扰电压在1.1×40.5/3kV时无线电干扰不应大于500μV，并在晴天夜晚无可见电晕。
3.6.8 开断空载线路的能力断路器应能在不接并联电抗器的35千伏输电线路的开口端上, 分、合140A电容电流。
操作时, 加到断路器的电压为1.3×40.5/3千伏(有效值),不应有重燃发生。
3.6.9 开断小电感电流(空载变压器)的能力断路器应能可靠开、合0.5~15A的空载励磁电流, 过电压不超过2.7×2 40.5/3kV。
3.6.10 近区故障特性对近区故障, 应能开断90％和75％的额定短路开断电流。
3.6.11 失步开断电流断路器失步开断电流为额定短路开断电流的25％，其断口的工频恢复电压为: 2.0×40.5/3kV。
3.7 机械要求3.7.1 断路器的型式断路器为三相户外式真空型。
3.7.2 操动机构断路器的操动机构为弹簧式。
三相联动操作。
为使操作系统互相联接, 卖方应提供合适的阀门, 互联管道以及有关的控制设备。
3.7.3 空载机械寿命断路器的机械寿命不应低于在三相断路器上操作3000次而不用机械调整、维修或更换零件。
3.7.4 接线端允许的机械负荷断路器接线端的允许机械荷载不应小于下列数值, 其安全系数应不小于2.5─3.5。
断路器应配用平板式接线端子板，其耐受弯矩应不小于400N·m。
纵向水平拉力750N横向水平拉力500N垂直力（向上、下）750N4. 质量保证4.1 订购的新型产品除应满足本规范外, 卖方还应提供该产品的鉴定证书。
4.2 卖方应保证制造过程中的所有工艺、材料试验等(包括卖方的外购件在内)均应符合本规范的规定。
若买方根据运行经验指定卖方提供某种外购零部件, 卖方应积极配合。
4.3 附属及配套设备必须满足本规范的有关规定的厂标和行业标准的要求, 并提供试验报告和产品合格证。
4.4 卖方应有遵守本规范中各条款和工作项目的ISO900–GB/T1900–质量保证体系, 该质量保证体系已经通过国家认证和正常运转。
5 试验5.1 型式试验除卖方能够提出五年内在同类产品上根据国家标准或IEC出版物56进行了这些试验的证据外, 否则, 按合同供货的断路器都应进行型式试验, 以证明按合同供货的断路器在各方面都满足招标文件的要求。
5.1.1 机械试验5.1.2 温升试验5.1.3 绝缘试验(1) 雷电冲击耐受电压试验(2) 工频耐受电压试验(3)辅助和控制回路的试验5.1.4 开断短路试验5.1.5 短路关合试验5.1.6 热稳定和动稳定试验5.1.7 失步操作试验5.1.8 开断空载线路试验5.1.9 开断小电感电流(空载变压器)试验5.1.10 近区故障试验5.1.11 切断电流试验的累计总值报价时应提供切断短路电流累计总值的试验报告。
5.1.12 抗震试验:报价时应提交动态试验报告和计算书; 包括安全系数在内。
5.2 例行试验例行试验应按国家标准或IEC标准56中规定的及下列要求进行。
例行试验应有买方代表在场。
