创维5P30,5T25机芯进总线

创维5P30,5T25机芯进总线

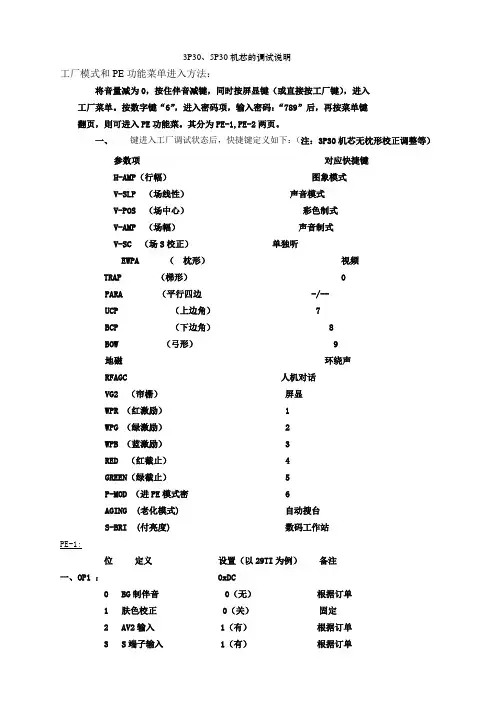

3P30、5P30机芯的调试说明工厂模式和PE功能菜单进入方法：将音量减为0，按住伴音减键，同时按屏显键（或直接按工厂键），进入工厂菜单。

按数字键“6”，进入密码项，输入密码：“789”后，再按菜单键翻页，则可进入PE功能菜。

其分为PE-1,PE-2两页。

一、键进入工厂调试状态后，快捷键定义如下：（注：3P30机芯无枕形校正调整等）参数项对应快捷键H-AMP（行幅）图象模式V-SLP （场线性）声音模式V-POS （场中心）彩色制式V-AMP （场幅）声音制式V-SC （场S校正）单独听EWPA （枕形）视频TRAP （梯形） 0PARA （平行四边 -/--UCP （上边角） 7BCP （下边角） 8BOW （弓形） 9地磁环绕声RFAGC 人机对话VG2 （帘栅）屏显WPR （红激励） 1WPG （绿激励） 2WPB （蓝激励） 3RED （红截止） 4GREEN（绿截止） 5P-MOD （进PE模式密 6AGING (老化模式) 自动搜台S-BRI (付亮度) 数码工作站PE-1:位定义设置（以29TI为例）备注一、OP1 ： 0xDC0 BG制伴音 0（无）根据订单1 肤色校正 0（关）固定2 AV2输入 1（有）根据订单3 S端子输入 1（有）根据订单4 DVD输入 1（有）根据订单5 搜台灵敏度增强 0（关）非标时用6 人机对话 1（有）根据订单7 屏保功能 1（有）根据订单二、OP2 ： 0xE80 M制伴音 0（无）根据订单1搜台声音检测（Ver1.30） 0 (关) 固定2 伴音锁相环捕捉宽度 0（关）非标时用3 16:9功能 1（有）根据订单4 场同步范围增强 0（关）非标时用5 关机屏外放电 1（开）按市场要求6 半透明菜单 1（有）根据订单7 数码工作站 1（有）根据订单注： Ver 1.31 版本时OP2 的bit 1 为 RAM刷新功能选择。

缺省值为0（不刷新），按市场要求定。

各种彩电进入总线的方法（一）

各种彩电进入总线的方法（一）

各种彩电进入总线的方法（一）一、创维29T61HT进入总线的方法：1、将音量减到零，同时按住面板的“音量—”键和遥控器上的“万年历”键4 秒钟后松手2、将音量减到零，同时按住面板上的“音量—”键和遥控器上的“静音”键4 秒钟后松开。

注：按方法1 进入后可以作线性和白平衡的调整。

按方法2 进入后除了可以作线性和白平衡调整外还可以更改存储器地址退出：用1 方法进入时，可以按“万年历”键退出用2 方法进入时，可以按“待机”键退出注：维修时，使用空存储器或带有数据的储存器时，可先初始化。

初始化的方法是：按2 方法进入工厂模式，按“菜单”键，进入EEPROM 调整菜单。

按“频道+/-”键和“音量+/-”键，将010 地址的数据改为“AF”，并使WRITE后有“OK”显示。

主电源关机后再开机即完成初始化二、创维高清29T61HT电视进总路线方法关机状态按住电视机面板上的“菜单”键不放，再按电视机电源开关开机，约4秒后松开“菜单”键，再输入“3，5，1，0”，间隔时间不超过2秒,即可进入调整模式，调整后按静音键存储数据，调整完毕，选择“SERVICE"菜单中的"SHIPMENT"项目（出厂设定），再按”音量加”键，即可退出。

三、6D92机型的总线调试数据1、这个机器由于更换了存储器,现在出现了动态失真,大家帮忙给找找, 主要是行场和枕形方面的参数6D92机芯行频受配管影响，北松管，永新管及所有25寸机型均为35KHZ行频，LG管三星管行频为33.75KHZ故若存储器代换时需改动EEPROM地址如下：地址数据代表含义数据代表含义CC FF 2路AV输入 F7 1路AV输入54 FB 莱单无旋转 FA 莱单有旋转57 17 行频33.75KHZ 1F 行频35KHZ2、你这个数据不行,上机后图象是模糊的,我今天把机器拉回来了,CRT是华飞的,请斑竹再帮忙找找6d91\6d926D91\6D92进入：首先按住电视机的“菜单”键，然后按下电源开关交流开机，3秒钟后松开“菜单”键（进入密码输入状态），接着用遥控器输入“3510”（间隔不超过2秒钟，在有信号时，屏幕的左下角将会显示软件的版本号），最后依次按遥控器的“菜单”键和“音量-”键，即可进入工厂模式。

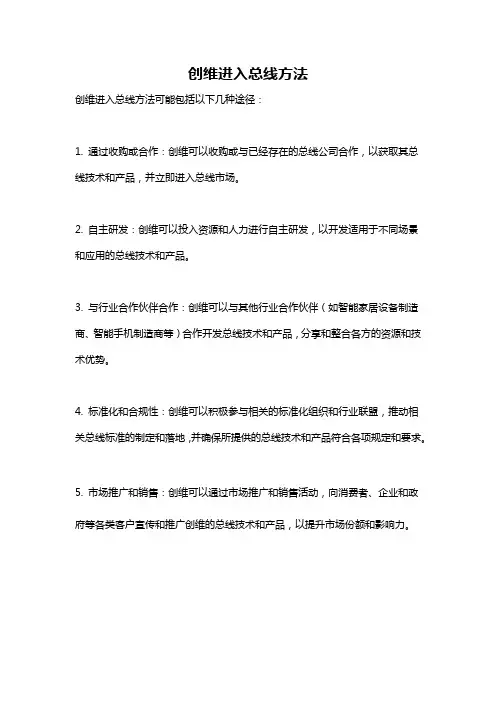

创维进入总线方法

创维进入总线方法

创维进入总线方法
创维进入总线方法可能包括以下几种途径：
1. 通过收购或合作：创维可以收购或与已经存在的总线公司合作，以获取其总线技术和产品，并立即进入总线市场。

2. 自主研发：创维可以投入资源和人力进行自主研发，以开发适用于不同场景和应用的总线技术和产品。

3. 与行业合作伙伴合作：创维可以与其他行业合作伙伴（如智能家居设备制造商、智能手机制造商等）合作开发总线技术和产品，分享和整合各方的资源和技术优势。

4. 标准化和合规性：创维可以积极参与相关的标准化组织和行业联盟，推动相关总线标准的制定和落地，并确保所提供的总线技术和产品符合各项规定和要求。

5. 市场推广和销售：创维可以通过市场推广和销售活动，向消费者、企业和政府等各类客户宣传和推广创维的总线技术和产品，以提升市场份额和影响力。

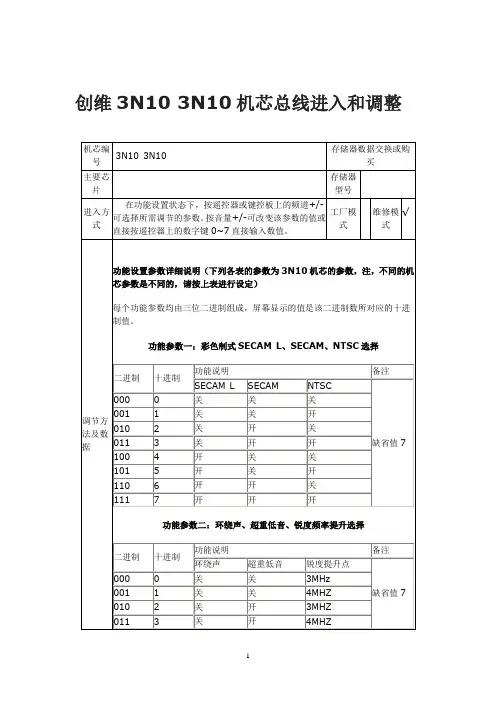

创维3N10 3N10机芯总线进入和调整

创维3N10 3N10机芯总线进入和调整
调试时，按MENU键循环切换调试菜单页。然后按频道+/-选择调试项，按音量+/-改变参数的值。调试结束后，可关机退出。
快捷键：“0”→SUB-BRIGHT；“1”→CUTOFF-R；“2”→CUTOFF-G；“3”→CUTTOFF-B；“4”→DRIVE-R；“5”→DRIVE-B；“状态键”：切换普通状态和副亮度状态（副亮度状态：亮度和对比度为0）。
创维3N10 3N10机芯总线进入和调整
机芯编号
3N10 3N10
存储器数据交换或购买
主要芯片
存储器型号
进入方式
在功能设置状态下，按遥控器或键控板上的频道+/-可选择所需调节的参数。按音量+/-可改变该参数的值或直接按遥控器上的数字键0~7直接输入数值。
工厂模式
维修模式
√
调节方法及数据
功能设置参数详细说明（下列各表的参数为3N10机芯的参数，注，不同的机芯参数是不同的，请按上表进行设定）
1
0
011
3
外置
1
1
100
4
内置
0
0
101
5
内置
0
1
110
6
内置
1
0
111
7
内置
1
1
功能参数八：开机画面类型、开机画面显示开关、菜单风格选择
二进制
十进制
功能说明
备注
000
0
无开机画面，无蓝屏；纯英文菜单
缺省值3
001
1
无开机画面，无蓝屏；中英文菜单
010
2
可动富临门抱鱼公仔；纯英文菜单
011
3
可动富临门抱鱼公仔；中英文菜单

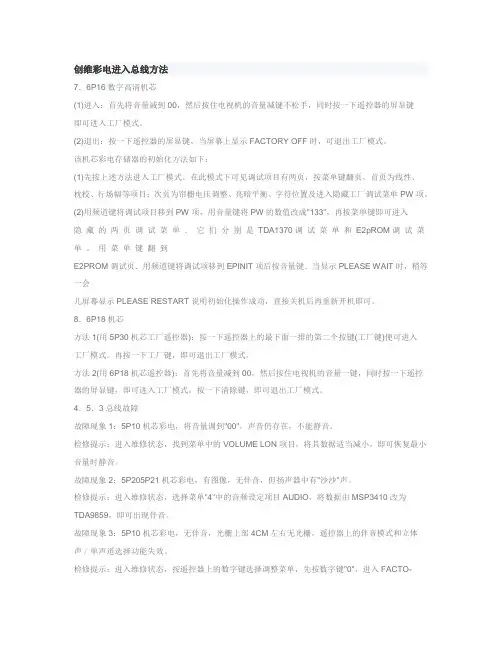

创维彩电进入总线方法

创维彩电进入总线方法

创维彩电进入总线方法7．6P16数字高清机芯(1)进入：首先将音量减到00，然后按住电视机的音量减键不松手，同时按一下遥控器的屏显键即可进入工厂模式。

(2)退出：按一下遥控器的屏显键，当屏幕上显示FACTORY OFF时，可退出工厂模式。

该机芯彩电存储器的初始化方法如下：(1)先按上述方法进入工厂模式。

在此模式下可见调试项目有两页，按菜单键翻页，首页为线性、枕校、行场幅等项目；次页为帘栅电压调整、亮暗平衡、字符位置及进入隐藏工厂调试菜单PW项。

(2)用频道键将调试项目移到PW项，用音量键将PW的数值改成"133"，再按菜单键即可进入隐藏的两页调试菜单．它们分别是TDA1370调试菜单和E2pROM调试菜单。

用菜单键翻到E2PROM调试页．用频道键将调试项移到EPINIT项后按音量键．当显示PLEASE WAIT时，稍等一会儿屏幕显示PLEASE RESTART说明初始化操作成功，直接关机后再重新开机即可。

8．6P18机芯方法1(用5P30机芯工厂遥控器)：按一下遥控器上的最下面一排的第二个按键(工厂键)便可进入工厂模式。

再按一下工厂键，即可退出工厂模式。

方法2(用6P18机芯遥控器)：首先将音量减到00，然后按住电视机的音量一键，同时按一下遥控器的屏显键，即可进入工厂模式。

按一下清除键，即可退出工厂模式。

4．5．3总线故障故障现象1：5P10机芯彩电，将音量调到"00"，声音仍存在，不能静音。

检修提示：进入维修状态，找到菜单中的VOLUME LON项目，将其数据适当减小，即可恢复最小音量时静音。

故障现象2：5P205P21机芯彩电，有图像，无伴音，但扬声器中有"沙沙"声。

检修提示：进入维修状态，选择菜单"4"中的音频设定项目AUDIO，将数据由MSP3410改为TDA9859，即可出现伴音。

故障现象3：5P10机芯彩电，无伴音，光栅上部4CM左右无光栅，遥控器上的伴音模式和立体声／单声道选择功能失效。

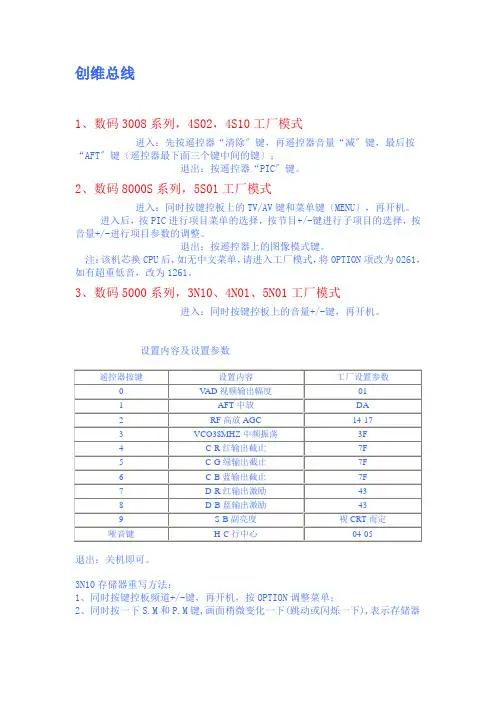

创维总线数据

创维总线数据

创维总线1、数码3008系列，4S02，4S10工厂模式进入：先按遥控器“清除〞键，再遥控器音量“减〞键，最后按“AFT〞键〔遥控器最下面三个键中间的键〕；退出：按遥控器“PIC〞键。

2、数码8000S系列，5S01工厂模式进入：同时按键控板上的TV/AV键和菜单键〔MENU〕，再开机。

进入后，按PIC进行项目菜单的选择，按节目+/-键进行子项目的选择，按音量+/-进行项目参数的调整。

退出：按遥控器上的图像模式键。

注：该机芯换CPU后，如无中文菜单，请进入工厂模式，将OPTION项改为0261，如有超重低音，改为1261。

3、数码5000系列，3N10、4N01、5N01工厂模式进入：同时按键控板上的音量+/-键，再开机。

设置内容及设置参数退出：关机即可。

3N10存储器重写方法：1、同时按键控板频道+/-键，再开机，按OPTION调整菜单；2、同时按一下S.M和P.M键,画面稍微变化一下(跳动或闪烁一下),表示存储器初始化完成；3、写入第二行数据〔仅供参照〕创维总线3N10功能参数表：功能参数一：彩色制式SECANL、SECAM、NTSC选择功能参数二：围绕声、超重低音、锐度频率提升选择功能参数三：声音制式BG、I、M选择功能参数四：S端子、第三路AV、两路AV选择功能参数五：R/B增益比例、GAMMA矫正开关、智慧拼图游戏选择功能参数六:图像中频、无信号自动关机、X射线保护选择功能参数七:声音中频、ISUD5、ISUD3〔后两项为5198K/5199K软件内部位，请不要改动，缺省值为1〕功能参数八：开机画面类型、开机画面显示开关、菜单风格选择功能参数九：QSS开关、ISUD4〔5195/5199软件内部位，请不要改动，缺省值为1〕、菜单提示开关选择功能参数十：彩色制式PAL-M/N选择位、束流控制开关〔RGB limit〕、自动亮度控制〔ABL〕选择创维总线3N10的系统调试进入：同进按下键控板上的音量+/-然后打开电视机的电源即可。

长虹、康佳、海信、创维彩电部分进入总线方法

长虹、康佳、海信、创维彩电部分进入总线方法

长虹彩电进入总线方法大全型号：长虹NC-3机芯：长虹C3418PN、C3418PS、C3419PN长虹C2939KV C3418PB、C3418K长虹C2939AE、C2939KE、C2939KS：长虹C2919PS、C2919PV C2920PN长虹C2919P、C2919PB、C2919PI、C3418D、C3419PD、C2920、C3418N 长虹C2919N、C3939KV参数：1.先按住遥控器上的‚F‛键和‚TV／AV‛转换键（注意按‚F‛时，要尽量向右边按，或者将遥控器内‚F‛按键处的外边印制板接触点用胶布粘住）。

2.松开‚F‛和‚TV／AV‛键，再逐步按遥控器上数字键‚1、0、4、8四个键。

若操作得当，屏幕上将显示‚M‛字符。

3.出现‚M‛字符后，按‚F‛和‚节目菜单‛键（图像调整键），此时屏幕上将出现‚M00．M01．M02……‛等参数。

对C2919PS，屏幕上将出现‚M00－48‛字样，对于C2919PV将出现‚M00－50‛’字样。

4.若要改变各参数的大小，则按‚音量增／减‛键。

5.调整完毕后用遥控关机，则电视机自动退出‚M‛调试状态。

C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。

调试前，将遥控器K4J上的H极管V12断开，即可进行调试。

（1）利用遥控器上的调谐键进入（退出）‚M‛状态。

（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。

（3）利用音量增／减键改变各参数的大小。

（4）在‚M‛状态下，用数字键‚2‛进入（退出）‚横-‛状态。

另外，对于带有‚*‛字符的参数为生产中调试用，一般情况下不必调整，是出厂前已调试好的参数。

更换CRT后，须重新调整有关改善图像线性的项目CPU型号：TMP47C1638型号：长虹NC-5机芯长虹R2516N、25N16、29N18长虹N2918、N2516、R2918N长虹N2919长虹N2918A长虹G2588D参数：将CPU36脚对地瞬间短路或9 脚对地短路，屏上将显示维修‚S‛模式状态字符‚S‛，即进入‚S‛维修模式状态。

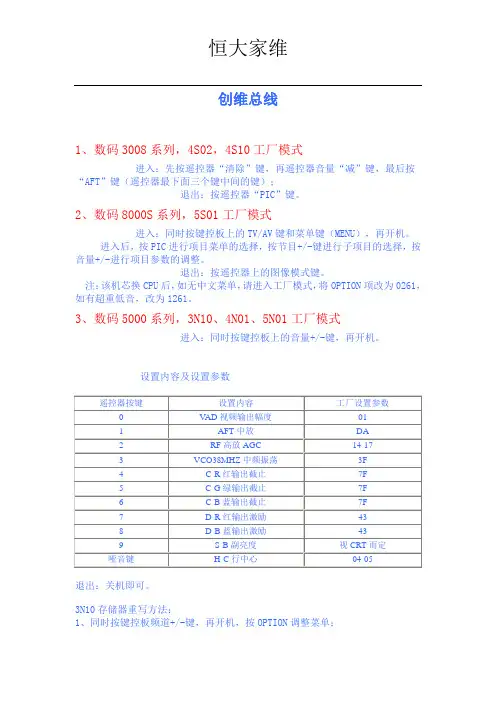

创维总线进入方法

创维总线进入方法

创维总线1、数码3008系列，4S02，4S10工厂模式进入：先按遥控器“清除”键，再遥控器音量“减”键，最后按“AFT”键（遥控器最下面三个键中间的键）；退出：按遥控器“PIC”键。

2、数码8000S系列，5S01工厂模式进入：同时按键控板上的TV/AV键和菜单键（MENU），再开机。

进入后，按PIC进行项目菜单的选择，按节目+/-键进行子项目的选择，按音量+/-进行项目参数的调整。

退出：按遥控器上的图像模式键。

注：该机芯换CPU后，如无中文菜单，请进入工厂模式，将OPTION项改为0261，如有超重低音，改为1261。

3、数码5000系列，3N10、4N01、5N01工厂模式进入：同时按键控板上的音量+/-键，再开机。

设置内容及设置参数退出：关机即可。

3N10存储器重写方法：1、同时按键控板频道+/-键，再开机，按OPTION调整菜单；2、同时按一下S.M和P.M键,画面轻微变化一下(跳动或闪烁一下),表示存储器初始化完成；3、写入第二行数据（仅供参考）创维总线3N10功能参数表：功能参数一：彩色制式SECANL、SECAM、NTSC选择功能参数二：环绕声、超重低音、锐度频率提升选择功能参数三：声音制式BG、I、M选择功能参数四：S端子、第三路AV、两路AV选择功能参数五：R/B增益比例、GAMMA校正开关、智慧拼图游戏选择功能参数六:图像中频、无信号自动关机、X射线保护选择功能参数七:声音中频、ISUD5、ISUD3（后两项为5198K/5199K软件内部位，请不要改动，缺省值为1）功能参数八：开机画面类型、开机画面显示开关、菜单风格选择功能参数九：QSS开关、ISUD4（5195/5199软件内部位，请不要改动，缺省值为1）、菜单提示开关选择功能参数十：彩色制式PAL-M/N选择位、束流控制开关（RGB limit）、自动亮度控制（ABL）选择创维总线3N10的系统调试进入：同进按下键控板上的音量+/-然后打开电视机的电源即可。

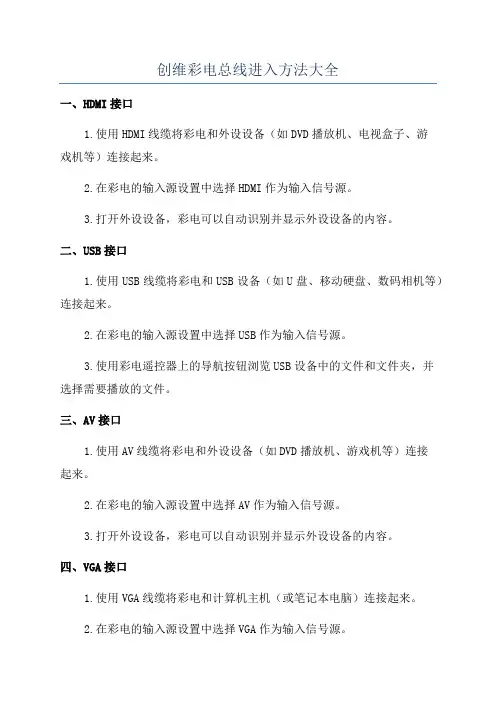

创维彩电总线进入方法大全

创维彩电总线进入方法大全

创维彩电总线进入方法大全一、HDMI接口1.使用HDMI线缆将彩电和外设设备（如DVD播放机、电视盒子、游戏机等）连接起来。

2.在彩电的输入源设置中选择HDMI作为输入信号源。

3.打开外设设备，彩电可以自动识别并显示外设设备的内容。

二、USB接口1.使用USB线缆将彩电和USB设备（如U盘、移动硬盘、数码相机等）连接起来。

2.在彩电的输入源设置中选择USB作为输入信号源。

3.使用彩电遥控器上的导航按钮浏览USB设备中的文件和文件夹，并选择需要播放的文件。

三、AV接口1.使用AV线缆将彩电和外设设备（如DVD播放机、游戏机等）连接起来。

2.在彩电的输入源设置中选择AV作为输入信号源。

3.打开外设设备，彩电可以自动识别并显示外设设备的内容。

四、VGA接口1.使用VGA线缆将彩电和计算机主机（或笔记本电脑）连接起来。

2.在彩电的输入源设置中选择VGA作为输入信号源。

3.打开计算机主机（或笔记本电脑），彩电可以显示计算机主机（或笔记本电脑）的内容。

五、DVI接口1.使用DVI线缆将彩电和计算机主机（或笔记本电脑）连接起来。

2.在彩电的输入源设置中选择DVI作为输入信号源。

3.打开计算机主机（或笔记本电脑），彩电可以显示计算机主机（或笔记本电脑）的内容。

六、光纤接口1.将光纤线缆的一端连接到彩电的光纤接口，另一端连接到音频设备（如音响、功放等）的光纤接口。

2.在彩电的音频设置中选择光纤作为音频输出。

3.在音频设备中选择光纤作为音频输入。

4.打开彩电和音频设备，彩电可以播放音频设备中的声音。

七、无线连接1.使用彩电的无线网络功能，连接到家庭或办公室的Wi-Fi网络。

3.使用彩电遥控器或手机APP等方式，进行应用程序的打开和操作。

八、蓝牙连接1.在彩电的设置中开启蓝牙功能。

2.打开待连接的蓝牙设备，并将其设置为可被发现的状态。

3.在彩电的设置中选择蓝牙设备，进行配对操作。

4.配对成功后，可以通过彩电来播放蓝牙设备中的音频。

创维3T66 4T66总线进入

创维3T66 4T66总线进入

H—Vcc 电源的的滤波组件参数，会影响 H—Vcc 的延迟时间。
5、芯片晶振
普通彩色电视机需要两个晶体振荡器，其中一个供 MCU 使用，另一个供彩电译码芯片
(SP)使用，TMPA8873 只需一个晶体振荡器，同时为 MCU 及 SP 提供基本时钟信号。该信
号既是自动调准 PIF—VCO 频率的基准参考频率，也是行振荡器的基准参考频率，为保证
基准调整供电 4.5 57
filter
SDA1
地址线
4.3
创维用户服务部—技术质量科：黄勇
26
TVIN
电视视频输入 2.8 58
SCL1
时钟线
4.3
27 ABL.IN 自动束流控制
59
VOL
音量控制
AUDIO
28
伴音信号输出 1
OUT1
60 VT OUT VT 调谐输出
AUDIO
29
伴音信号输出 2
1. 本机芯电路设计具有通用所有 CRT 基本功能。采用正常工作/待机兼合为一的准谐 振集成纯它激式振荡稳控方式的变压式开关稳压电源。正常工作 21 英寸短管整机最大功耗 不高于 75W ，[可节省谐波电流感抗器]，而且待机功耗小于 0.68W ，可满足用户“待机火 表不走动”效果。
创维用户服务部—技术质量科：黄勇
有黑电平延伸功能。 Y –伽玛校正功能。 5. 彩色处理部分 内部集成色度带通滤波器 BPFs。 PAL/NTSC 制式色度信号解调。 6. RGB 基带信号处理部分 集成 1H 基带(base-band)延迟线。 基带色彩控制功能。 内部集成有 OSD 信号输入及转换接口。 有半透明及透明两种 OSD 显示方式可供选择。 外部 YCrCb 输入接口，用于连接 DVD 分量信号 。 通过 I2C 总线调整白平衡。 ABCL(ABL、ACL 组合)功能。 偏转小信号处理部分 集成 fH×320 VCO(fH 为行频)。 场锯齿波驱动信号直接耦合输出。 AV 开关部分 内部集成有一个视频开关，一个单声道音频开关。 按电视信号的处理流程可将 TMPA8873 内部分为中频信号处理部分、亮度信号处理部 分、色度解码部分、基带信号处理部分、偏转小信号处理部分、CPU 及接口部分。 (1)中频电视信号经 SAW 从 TMPA8873 的 Pin41、Pin42 进入中放，再进入视频检波器 解调，复合视频信号 CVBS 从 Pin30 输出，伴音第二中频信号 SIF2 从 Pin31 输出。 (2)经 SIF2 陷波器吸收伴音信号载频后，CVBS 复合视频信号通过电容耦合，从 Pin26 进入 TMPA8873 的视频开关。如果 TV 视频信号被选通，则分别进入亮度处理及色度信号处 理电路，解码后的色度信号与亮度信号同时进入基带信号处理电路。 (3)经基色矩阵电路，亮度与色差信号组合成 RGB 基色信号，经过色饱和度等项目的调 整后 RGB 分别从 Pin50、Pin51、Pin52 输出给末级视放电路。 (4)偏转小信号处理电路从 CVBS 视频信号中分离出行、场同步信号，最后形成行、场 激励信号分别从 Pin13、Pin16 输出去激励行、场输出级。 (5) SIF2 经电容耦合再从 Pin33 输入 TMPA8873 的声载频变频电路，不同制式的 SIF2

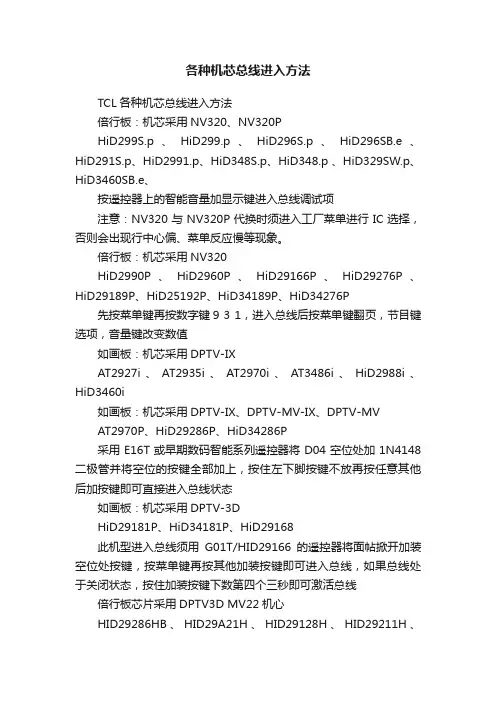

各种机芯总线进入方法

各种机芯总线进入方法

各种机芯总线进入方法TCL各种机芯总线进入方法倍行板：机芯采用NV320、NV320PHiD299S.p、HiD299.p、HiD296S.p、HiD296SB.e、HiD291S.p、HiD2991.p、HiD348S.p、HiD348.p 、HiD329SW.p、HiD3460SB.e、按遥控器上的智能音量加显示键进入总线调试项注意：NV320与NV320P代换时须进入工厂菜单进行IC选择，否则会出现行中心偏、菜单反应慢等现象。

倍行板：机芯采用NV320HiD2990P、HiD2960P、HiD29166P、HiD29276P、HiD29189P、HiD25192P、HiD34189P、HiD34276P先按菜单键再按数字键9 3 1，进入总线后按菜单键翻页，节目键选项，音量键改变数值如画板：机芯采用DPTV-IXAT2927i、AT2935i、AT2970i、AT3486i、HiD2988i、HiD3460i如画板：机芯采用DPTV-IX、DPTV-MV-IX、DPTV-MVAT2970P、HiD29286P、HiD34286P采用E16T或早期数码智能系列遥控器将D04空位处加1N4148二极管并将空位的按键全部加上，按住左下脚按键不放再按任意其他后加按键即可直接进入总线状态如画板：机芯采用DPTV-3DHiD29181P、HiD34181P、HiD29168此机型进入总线须用G01T/HID29166的遥控器将面帖掀开加装空位处按键，按菜单键再按其他加装按键即可进入总线，如果总线处于关闭状态，按住加装按键下数第四个三秒即可激活总线倍行板芯片采用DPTV3D MV22机心HID29286HB、HID29A21H、HID29128H、HID29211H、HID29A51H、HID34A51H、HID29181HB、HID34181HB、HID34286HB、HID29208H、HID31181H倍行板芯片采用FLI2300 GU21机心HID29158H、HID29158HR、HID34158H、HID34158HR、HID29A61H、HID34A61H、HID29A81H、HID34A81H、HID32A90倍行板芯片采用PW1235 NU21机心HID29181H、HID29A81、HID34A81H/NU21、HID34A81倍行板：机芯采用PW1225A N21机心HiD29206P、HiD29189PB、HiD34189PB、HiD29276PB、HiD34276P倍行板：机芯采用PW1225A N22机心HID25181H、HID29189H、HID29276H、HID29A21、HID34189H、HID34276H以上几种机进入总线的方法均为音量减三下零MV22机逐点模式其他自动跟随倍行板芯片采用SAA4979、SAA4998 P21机心HID29208P、HID29286H、HID34286H、HID29168H同时按面板上的节目减和音量减按键反复三次即可进入总线状态60HZ、85HZ背投《除HID432、HID522与N21相同》外顺序按遥控器上的对调、移位、静止、菜单进入总线选项PDP系列将音量减到最小按静音键9、7、3、5进入总线调试项显示退出LCD26系列菜单—特殊功能—9、7、3、5进入26A系列菜单—3210进入，显示退出。

创维总线进入方法

创维总线进入方法

创维总线进入方法创维总线进入方法创维[] 创维（skyworth）彩电总线进入调整方法[2007-04-01 20:40:06]创维（skyworth）彩电总线进入调整方法请进入维修状态时慎重调整，最好先记录备份后再调整。

此资料仅供参考，版权归原作者所有，有涉及侵犯版权的请联系我们，我们将及时删除。

彩电系列松下东芝索尼飞利蒲三星北京 TCL 熊猫康佳长虹JVC 海信改板机创维创维机芯对照厦华显示器系列 TCL 方向方正LG 美格长城爱国者厦华 EMC 尼索(NESO) CTX 宏图三胞海尔现代(HyuNDAI) 联想飞利浦宏基Acer(明基BenQ) 浪潮 HPC 三星七喜(HEADY) 大水牛 NEC 神舟清华同方熊猫(PANDA) JTC HP Pavilion 创维系列一． D系列5D01机芯：进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。

退出：按遥控器上的TV/AV键即可。

5D20机芯：进入：1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式；2、按“菜单键”直到进入SERVICE FACTORY调整菜单；3、按“频道+/-”键选择想要进行初始化的项目；4、按“音量+/-”键执行初始化操作。

退出：按“工厂键”即可退出调试菜单。

5D25/5D26机芯：进入：同时按住面板上的“频道＋/—”键再开机即可，“菜单”键翻页退出：交流关机即可5D28机芯：进入：（1）、按多位键“－/－－”使屏幕出现“口口口”，百位数字设为2，其它两位不管。

（2）、按“菜单”键，进入声音菜单，选中“重低音”一项。

（3）、输入密码6879进入。

进入调整项的快捷方式：按“1"键，调TDA1316的白平衡；按“2”键调OSD；按“3”键调EEPROM的数据；按“4”键调CPU的旋转设定；按“5”键调DPTV1；按“6”键调DPTV2；按“7”键调DPTV；按“8”键调TDA1316；按“9"键调TDA9859；按“0”键调TDA9112。

创维29TM9000(4P36机芯)彩电IIC总线进入与调整

创维29TM9000(4P36机芯)彩电IIC总线进入与调整
WPB1F00-3F（参考值）
4．暗平衡红色调整菜单（按数字键“4”可快速进入此菜单）：
RED1F00-3F（参考值）
5．暗平衡绿色调整菜单（按数字键“5”可快速进入此菜单）：GRN 21 00-3F（参考值）
6．AGC调整菜单：
AGC 03 00-03（要求值）
7．高放AGC调整菜单：
RFAGC 18 00-3F（参考值）
六、工厂模式参数的调节：(进入工厂模式的方法与3P30、5P30机芯相同)
工厂模式中共有11个外围菜单和5个核心菜单，要想进入后3个核心菜单必须在第11个外围菜单中输入密码“789”。外围菜单间的切换通过频道加减键实现，而核心菜单的切换则通过菜单键实现。所有菜单项的参数可通过音量加减键实现调整，每个核心菜单中各项的选择通过频道加减键实现。具体的操作方法见下。
（二）、按菜单键依次显示以下核心菜单：
1．1．行场参数调整菜单：（在调节此菜单各项前接收一个调试信号，然后进入工厂模式调节）
SER50Hz
H-POS 253F（参考值）行中心
H-AMP1F3F（不作调整）行幅
V-SLP 1D3F（参考值）场斜率
V-POS1C3F（参考值）场中心
V-AMP 333F（参考值）场幅
V-SC 233F（参考值）场线性
以上各项都是常见参数调整，这里不作特别说明。但要注意此机芯NTSC和PAL信号的场参数必须分开各自调整。
2．2．线性枕校、梯形调整菜单：（此菜单下的所有项目不用作调整）
SER50Hz
EWPA1F3F
TRAP1F3F
PARA1F3F
UCP1F3F
BCP1F3F
BOW1F3F
OP43AFF（要求值）其他设置

创维彩电型号与机芯型号对照及总线进入方法

创维彩电型号与机芯型号对照及总线进入方法

创维彩电型号与机芯型号对照创维彩电总线进入方法：总线进入方法：创维彩电数码机芯“进入和退出工厂模式”集锦一：D系列5D01机芯：进入：在遥控器进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。

退出：按遥控器上的TV/A V键即可。

5D20机芯：进入：1、按遥控器上的“工厂建”，进入工厂调试模式。

2、按“菜单键”直到进入SERVICE FACTORY调整菜单。

3、按“频道＋/－”键选择想要进行初始化的项目。

4、按“音量＋/－”键执行初始化操作。

退出：按“工厂键”即可退出调试菜单。

5D30机芯：进入：按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示。

同时按下机器面板上的“频道＋”和“视频键”进入维修菜单。

退出：按“屏显键”即可退出。

5D60机芯：进入：1、按遥控器上多位键“－/－－”使屏幕显示“－－－”字样。

2、同时按住机器面板上的“菜单键”、“待机键”不松手，再连续按遥控器上的数字键“7”，使屏幕显示“777”字样。

此时屏幕下方会出现软件设置日期“―――－”。

3、按遥控器上的“菜单键”，再按“频道＋”键就进入工厂模式，按“频道＋/-”选择项目，按“音量＋/-”改变参数，设置结束后，按“静音键”使项目旁边的“＋”号消失（重新设置时项目旁边会出现“＋”号），说明已经存储。

退出：按“确认键”及“音量＋”键即可退出工厂模式。

5D70机芯：进入：按面板上的“音量－”直至“00”状态，再按遥控器上“万年历”键3秒后即可进入。

退出：按“待机”键即可。

二、I系列：5I01机芯：进入：在遥控器上的“7”键左边安装一个键，按此键再按（红色）“图像菜单键”，即可进入。

调试完后，按OSD存储。

退出：按（绿色）“图像菜单键”即可。

注：VGA状态工厂调试与TV状态进入方法一样，最好在Window/dos两种状态下调试。

5I30机芯：[1] [2] [3] [4] [5] [6] 下一页进入：按面板上的“音量-”直至“00”状态，同时按遥控器的“屏显”键即可。

创维电视机总线进入方法总汇

创维电视机总线进入方法总汇

创维电视机总线进入方法总汇(2008-07-24 19:13:00)转载▼一． D系列5D01机芯：进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。

退出：按遥控器上的TV/AV键即可。

5D20机芯：进入：1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式；2、按“菜单键”直到进入SERVICE FACTORY调整菜单；3、按“频道+/-"键选择想要进行初始化的项目；4、按“音量+/-"键执行初始化操作。

退出：按“工厂键”即可退出调试菜单。

5D25机芯：进入：同时按住面板上的“频道＋/-"键再开机即可，“菜单”键翻页退出：交流关机即可5D30机芯：进入：按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示；同时按下机器面板上的“频道+"和“视频键”进入维修菜单。

“菜单”键翻页退出：按“屏显键”即可退出。

5D60/5D66机芯：进入：1、按遥控器上多位键“-/--"使屏幕显示“---"字样；2、同时按住机器面析上的“菜单键”、“待机键”不松手，再连续按遥控器上的数字键“7"使屏幕显示“777"字样；此时屏幕下方会出现软件设置日期“------"；3、按遥控器上的“菜单健”，再按“频道+"键就进入工厂模式，按“频道+/-"选择项目，按“音量+/-"改变参数，设置结束后，按“静音键”使项目旁边的“+"号消失（重新同置时项目旁边会出现“+"号），说明已经存储。

退出：返回主菜单，选中菜单中的SHIPMENT 项，按“音量＋”键即可。

5D70/5D75/5D76机芯：进入：按本机的“音量-"按键，音量为0后，再按住遥控器上的“万年历”键3秒便可进入线性和平衡调整项，按“静音”键3秒进入工厂除可以作以上调整外，还可以更改寄存器地址注：进入工厂模式后，要先松开“万年历”键再松开“音量—”键以防进入工厂后又立即退出退出：按“待机”或“万年历”键即可退出注：可直接使用空的同型号存储器IC，换上开机后自动进行初使化。

创维总线进入方法

创维总线进入方法

5N01机芯进入：首先按住电视机的“音量+”键和“音量-”键，然后按一下遥控器的“丽音”键，即可进入工厂模式。

退出：按一下“丽音”键，即可退出工厂模式。

说明：本机芯在调试完后需要按数字“2”键存储。

5M10机芯进入：首先打开遥控器的外壳，在“声音模式”键的正下方空位处安装一个按键（“工矿”键）然后按一下“工厂”键，即可进入工厂模式。

退出：按一下遥控器的“待机”键，即可退出工厂模式。

说明：本机芯在调试时，需要按“菜单”键切换调试菜单。

6M20/6M21/6M22/6M23机芯（2003年11月前）进入：首先按一下遥控器的”万年历“键，等出现万年历图案之后，再依次按”3“、”6“、”9“键，即可进入工厂模式。

退出：按一下“菜单”键，即可退出工厂模式。

说明：本机芯调试时，需要按“万年历”键，切换菜单。

6M20/6M21/6M22/6M23机芯（2003年11月后）进入：首先按一下遥控器的“万年历”键，等出现万年历图案之后，再按依次“3”、“6”、“9”键，即可进入第一层工厂调试菜单。

“3”、“6”、“9”键，即可进入子菜单。

退出：按一下“待机”键，需要按“菜单”键切换子菜单。

说明：本机芯调试时，需要按“菜单”键切换子菜单。

6M31机芯进入：首先按电视机的“菜单”键，然后用遥控器输入“978”，即可进入工厂模式。

退出：在工厂模式的主菜单中，选择SHIPMENT项，按“音量+”键，即可退出工厂模式。

4、N系列进入：同时按住电视机的“音量+”键和“音量-”键，再按下交流开关机，即可进入工厂模式的中放、白平衡等的调试。

退出：关机，即可退出工厂模式，存储器重写：同时按住电视机面板的“频道+”键和“频道-”键，再按下交流开关开机，即可重写存储器，通常只需将第二行数据改为需要的数据即可，其中，3N10 /3N20机芯为777550331，3N10机芯丽音机为11715046--，4N10机芯为11715043--（--两位不用更改）。

各机芯进总线方法及U盘升级资料(最新)

各机芯进总线方法及U盘升级资料(最新)

1 PDP/LCD进总线方法及U盘升级资料LCD1、LS07机芯:●所生产的机器型号:CHD-TM150F7、CHD-W170F7、CHD-TD170F7、CHD-TM201F7、CHD-TD201F7、LT1512、LT1712、LT2012、LT2612。

●总线进入方法:将伴音关到“0”,按住遥控器“静音”键不放,在按本机的“菜单”键即可进入。

退出时遥控关机即可。

●4、总线常用调整:DVD功能开关:DVD 0或1;2、LS08机芯:●所生产的机器型号:CHD-W260F8、CHD-W270F8、CHD-TD270F8、CHD-W320F8、CHD-TD320F8、CHD-W370F8、CHD-TD370F8、LT3218、LT3718、LT4018。

●遥控器型号:KLC5B,KLC5C●总线进入及通出:TV状态下,按出菜单,调整到菜单的最后一项提示输入密码,再顺序按遥控器上“7”“定点播放”“9”“标题”四个键即可进入。

退出时遥控关机即可。

3、LP09机芯:●生产的机器型号:LT4219、LT4219P、LT4619、LT4619P、LT4233、LT4266、LT4099、LT4299、LT4699、LT4219FHD、LT4719FHD、●遥控器型号:1)LT4219、LT4219P、LT4619、LT4619P 为KLC5E;2)LT4266为KLC5E;LT4233、LT4099、LT4299、LT4699为KPT9A-C1、KPT9A-C2;3)LT4219FHD、LT4719FHD为RL48A。

●总线进入及退出:1)LT4219、LT4219P、LT4619、LT4619P:音量调到“0”,按一下“静音”键,出现静音标示以后,再遥控板上的“童锁”加本机“菜单”键。

2)LT4233、LT4266、LT4099、LT4299、LT4699、LT4219FHD、LT4719FHD:音量调到“0”,按一下“静音”键三秒以上,出现静音标显示以后,再遥控板上的“演示”加本机“菜单”键。

创维彩电总线进入方法大全

创维彩电总线进入方法大全

创维彩电总线进入方法大全3S30/5S30机芯：进入：依次按“睡眠定时”、“菜单”键进入密码输入状态，输入“1314”进入调试状态一。

输入“3344”进入调试状态二。

输入“2086”可进入功能设定菜单。

再按数字键“0、1、2－－－”选择项目，按“音量－”键调整参数退出：按“待机”键即可退出。

T系列TB1238 TB1240 ：TMPA8803 TMP8808 TMPA8823进入： 1、将音量关至最小（00）2、按住机器面板上的“VOL-键”，同时按遥控器上的“屏显键”进入“S”模式。

此时屏幕右上角会出现“S”字符。

3、按遥控器“屏显键”，屏幕右上角的“S”字符消失（清除屏幕OSD字符），再重复步骤2，进入“D”模式，此时屏幕右上角会出现“D”字符。

按“道+/-键”变项目，按“音量+/-键”改变参数。

退出：按“待机键”即可退出“D”模式。

Y系列 3Y01/3Y20/4Y01机芯：LA76810进入： 1、按遥控器的“菜单键”（MENU）两次，进入“图像菜单”； 2、依次按“交替键”（Q—VIEW）和“静音键”（MUTE）即可进入； 3、按“定时键”（TIME）切换工厂菜单。

退出：按“菜单键”（MENU）即可。

5Y21/5Y30/5Y31机芯：LA76832/LA76828进入：按住键控板上的“菜单键”不放，再依次按遥控器上“1”、“5”、“9”键即可；退出：进入工厂模式 LA76832 SERVICE MENU 00，使“PROD ON 1”改成"0",按下遥控器“菜单键”退出工厂模式。

注：用“音量＋、－”键即可翻页；早期的“PROD ON 1 可能在 MENU 06项。

液晶电视进入： 15、20寸：音量减到最小，按住键控板的“音量减”键不松手同时按遥控器上“屏显”键。

30寸：音量减到零后快速（慢了则为换台）输入781215即可进入。

退出：关机即可。

（先遥控关机后交流关机）PDP电视进入：按“SVC”键（红色按键）进入，按“ADJUST”键翻页，“PR+/-”改变项目，“VOL+/-”改变参数。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

创维电视各机芯进入总线方法
SKYWORTH
一，D 系列
5D01 进入：在遥控器“屏显”键正下方，加装一个按键，即工厂键退出：按遥控器“视频”键
5D20 进入：在遥控器“电脑”键正上方加装一个按键，按该键进入工厂调试模式，按“菜单”键直到进入SERVICE FACTORY 调整菜单。

退出：按“工厂”键
5D25/5D26 进入：同时按住面板上“频道+- ”键开机即可。

退出：关机
5D30 进入：按遥控器上的“屏显”键使屏幕出现字符显示，同时按下面板上的“频道+” 和“视频”键进入维修菜单，“屏显”键退出
5D60/5D66 进入：按遥控器上多位键“-/-- ”使屏幕上显示“--- ”，同时按住面板上的“菜单”键和“待机”键不松，连续按遥控器上数字键“7”，使屏幕上显示“777”，此时屏幕下方会出现软件设置日期“ -- ”，按遥控器上的“菜单”键，再按“频道+”键进入工厂模式，设置
结束后，按“静音”键使项目旁边的“+”号消失，表示已存储。

退出：返回首面菜单，选中菜单中的“SHIPMEN”T 项，按“音量- ”即可
5D70/5D76/5D78 进入：按面板“音量- ”，音量为“ 0后”，再按住遥控器上“万年历”键3 秒后即可进入工厂模式。

退出:待机< 可用同型号空白存储器>
5D90 进入：按遥控器上多位键“-/-- ”使屏幕上显示“--- ”，按住面板上的“菜单”键不松，连续按遥控器上数字键“7”，使屏幕上显示“777”，此时屏幕下方会出现软件设置日期
“ ”，按遥控器上的“菜单”键，再按“频道+”键进入工厂模式，设置结束后，按“静音”键使项目旁边的“+”号消失，表示已存储。

退出：返回首面菜单，选中菜单中的“SHIPMEN”T 项，按“音量- ”即可
6D72/6D76 进入：按面板“音量- ”至音量为“ 0后”，再按住遥控器上“万年历”键三秒后即可。

退出：万年历键
6D95 进入：按遥控器上多位键“-/-- ”使屏幕上显示“--- ”，同时按住面板上的“菜单”键和“频道+”键不松，连续按遥控器上数字键“ 7，”使屏幕上显示“ 777 ，”此时屏幕下方会出现
软件设置日期“-- ”，按遥控器上的“菜单”键，再按“频道+”键进入工厂模式，设置结束后，按“静音”键使项目旁边的“+”号消失，表示已存储。

退出：返回首面菜单，选中菜单
中的“SHIPMEN”T 项，按“音量-”即可
I 系列
3I01/5I01 进入：在遥控器上的数字键“ 7的”左边安装一个键，按此键再按红色“图像菜单”键即可。

调试完成按“OSD存储。

退出：按绿色图像菜单”键
3I30/5I30 进入：按住面板“音量-”至“ 0，”同时按遥控器“屏显”键进入。

退出：按“清除” 键〈注：一页中有两个调试项目时，第二项目用“图像模式”和“声音模式”键调试〉三，M 系列
5M01 进入：按住面板“音量- ”键，再按遥控器上的“丽音”键即可，按数字键“ 2存”储。

退
出：“丽音”
5M10 进入：在遥控器右下角安装一个键，按此键即可。

退出：待机
6M20 进入：按遥控器上“万年历”键，待出现万年历图案后，再按数字键“ 369即”可。

按“万年历”键切换菜单。

退出：按“菜单”键
四，N 系列
N 系列进入：同时按住面板上的“音量+- ”键开机，进行行场参数设置；同时按住面板上的“频道+- ”键开机，进行功能设置。

退出：关机
3N10/3N20 存储器重写方法：同时按住“频道+- ”键开机，写入第二行数据：
7775507331 。

第一行数据：123456789A 。

关机退出
4N10 方法同上，第二行数据：11715043-- 〈后两位不用改动〉
5N01存储器重写方法：同时按住频道+- ”键开机，换新存储器后同时按几下“ S.M和“ P.M键，画面会跳动或闪烁一下，表示初始化完成，第二行数据：123635。

第一行数据：123456
5N10 方法同上，第二行数据：1177504371 。

5N20 方法同上，第二行数据：1127504371 。

五，P 系列
3P10进入：同时按遥控器上的“ SERVICE ”〈操作〉键和“ MUTE'〈静音〉键。

退出：关
机
3P20 进入：可用3P10 遥控器上的“超强接收”键进入及退出工厂模式，也可打开本机遥控器，找到“超强接收”键也可进入及退出
5P10 进入：在遥控器方向键的右上角安装一个键，按该键和“静音”键即可进入。

退出：按“清除”键
5P20 进入：在遥控器方向键的左上角安装一个键，按此键即可进入。

退出：按“清除”键5P21 进入：前期产品按遥控器倒数第一排的第二个键，量
后期产品进入方法：按面板“音- ”至“0”，同时按遥控器的“屏显”键。

退出：按工厂键，
后者待机退出
3P30/4P30/5P30 进入：按住面板“音量- ”至“ 0，”同时按遥控器“屏显”键即可。

退出：
按“清除”键，〈注：按数字键选择调试项目，P-MOD 密码：789 。

另外，该机芯的TDA9370 可用OM8370 代换，但是需要将PE2项中的INIT项减为FF〈音量-〉即初始化后方可使用，未初始化时可能出现字符偏移，显示半边，无波段切换电压，无调谐电压等现象；OP1 项为DC 时，视频输入路数最多，为A0 时只有一路〉
六，S 系列
4S02/4S10 进入：先按遥控器上的“清除”键，再按
音量-”键，最后按“AFT键〈遥控器最下面三个键中间的那个〉。

退出：按清除”键5S01 进入：同时按住面板上的“视频”和“菜单”键再开机，即可进入，按“选择”键进行子菜单选择。

退出：按遥控“图像模式”键〈注：更换CPU 后，如无中文菜单，可进入工厂模式将“OPTION” 项改为0261 ，如有重低音功能则改为1261 。

5S10 进入：依次按“菜单”，“视频”，“选择”键即可进入。

退出：按“选择”键〈注：该机芯解锁时，首先随意按下两个数字键，再按“声音模式”键即可〉
3S28/5S28 进入：同时按遥控器上的“工厂”和“选择”键，屏幕显示“：”时，输入“0115 或“1104”分别进入不同项目。

退出：待机
3S30/5S30 进入：依次按“睡眠”，“菜单”进入密码输入状态，输入“1314或”“3344 ” 分别进入不同项目。

退出：待机
七，T 系列
T系列进入：按住面板音量-”键至“ C不放，同时按遥控器屏显”键，进入“ S模式，按屏
显”键，使“S”消失，重复以上步骤，即可进入“D'模式，按数字键选择调试项目。

退出：待
机
八，Y 系列
3Y01/3Y20/4Y01 进入：按遥控器“菜单”键两次，进入“图像菜单”，依次按“交替”键
〈Q-VIEW 〉和“静音”键即可进入，按“定时”键切换菜单。

退出：菜单键
5Y21/5Y30/5Y31 进入：按住面板“菜单”不放，再依次按遥控器上“ 159即”可。

退出：“菜单”
九，液晶电视
进入：按“菜单”键进入设置菜单，选择“清晰度”，按住“音量-”将其减至“0”不松，同时按
下遥控器“菜单”键，几秒后可进入工厂模式。

退出：关机〈先遥控关机再交流关机〉十，CRT 背投电视
进入：按工厂遥控器“ 22C键〈也可用用户遥控器最右下角键〉进入菜单，将CHIP-IO 设
为1116，NUM设为1，READ设为0K，即可进入。

退出：按“22C'键返回初始界面，将AFC 改为“乘号”便可退出。

十一，PDP 电视
按工厂遥控器“ SVC”〈红色按键〉进入，按“ ADJUST键翻面。

退出：视频”键。
