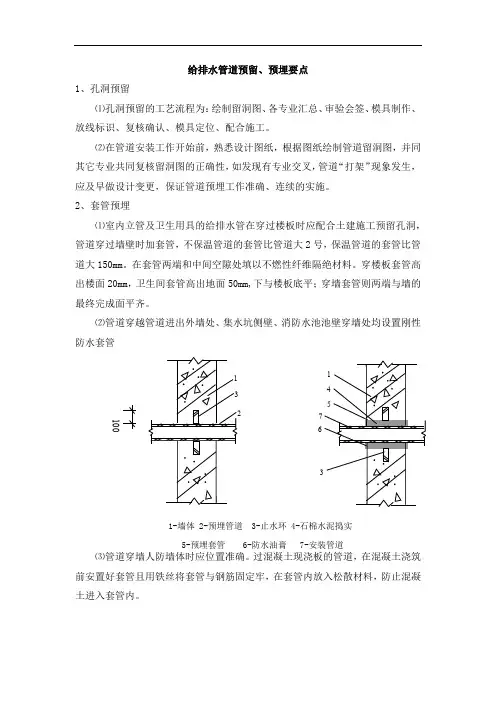

给排水管道预留、预埋要点
1、孔洞预留
⑴孔洞预留的工艺流程为：绘制留洞图、各专业汇总、审验会签、模具制作、放线标识、复核确认、模具定位、配合施工。
⑵在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，保证管道预埋工作准确、连续的实施。
2、套管预埋
⑴室内立管及卫生用具的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时加套管，不保温管道的套管比管道大2号，保温管道的套管比管道大150mm 。
在套管两端和中间空隙处填以不燃性纤维隔绝材料。
穿楼板套管高出楼面20mm ，卫生间套管高出地面50mm,下与楼板底平；穿墙套管则两端与墙的最终完成面平齐。
⑵管道穿越管道进出外墙处、集水坑侧壁、消防水池池壁穿墙处均设置刚性防水套管
⑶管道穿墙人防墙体时应位置准确。
过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。
100
6 7 2
3 1 1 5
4 3
1-墙体 2-预埋管道 3-止水环 4-石棉水泥捣实 5-预埋套管 6-防水油膏 7-安装管道
管移位或堵塞。
⑸套管两端平齐，毛刺清理干净，内壁要做防腐。
⑹保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度。

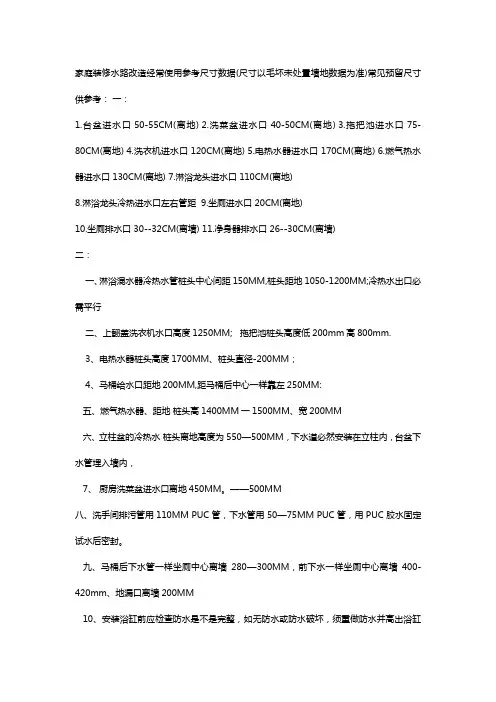

家庭装修水路改造经常使用参考尺寸数据(尺寸以毛坏未处置墙地数据为准)常见预留尺寸供参考：一：1.台盆进水口 50-55CM(离地)2.洗菜盆进水口 40-50CM(离地)3.拖把池进水口 75-80CM(离地)4.洗衣机进水口 120CM(离地)5.电热水器进水口 170CM(离地)6.燃气热水器进水口 130CM(离地)7.淋浴龙头进水口 110CM(离地)8.淋浴龙头冷热进水口左右管距 9.坐厕进水口 20CM(离地)10.坐厕排水口 30--32CM(离墙) 11.净身器排水口 26--30CM(离墙)二：一、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必需平行二、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.3、电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一样靠左250MM:五、燃气热水器、距地桩头高1400MM一1500MM、宽200MM六、立柱盆的冷热水桩头离地高度为550—500MM，下水道必然安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。
——500MM八、洗手间排污管用110MM PUC管，下水管用50—75MM PUC管，用PUC胶水固定试水后密封。
九、马桶后下水管一样坐厕中心离墙280—300MM，前下水一样坐厕中心离墙400-420mm、地漏口离墙200MM10、安装浴缸前应检查防水是不是完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。
1一、淋缸上的混合龙头的左右位置必然要安装在浴盆中间（先确信浴缸尺寸），桩头高为1200MM。
中650MM。
低250MM。
间距150MM1二、坐便器的进水出口尽可能安置在能被坐便器挡住视线的地址。
连体坐便器要依照型号来确信出水口的位置，一样要留在马桶下水口正中左方250 MM处。
13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确信浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸依照型号进行出水口预留。

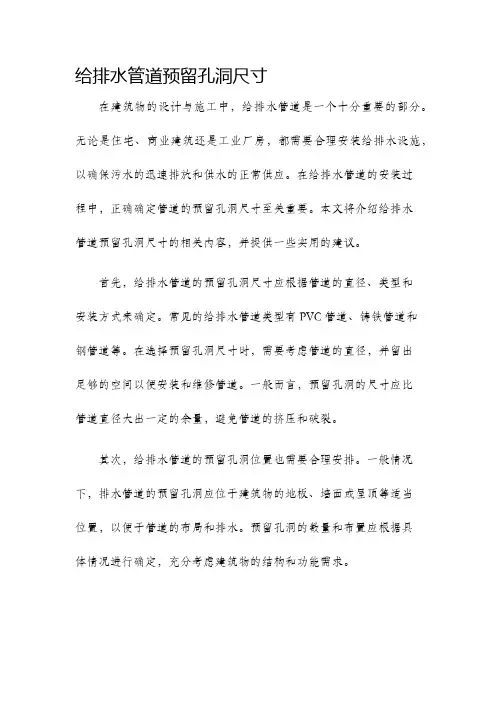

给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。
阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。
给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。
阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。

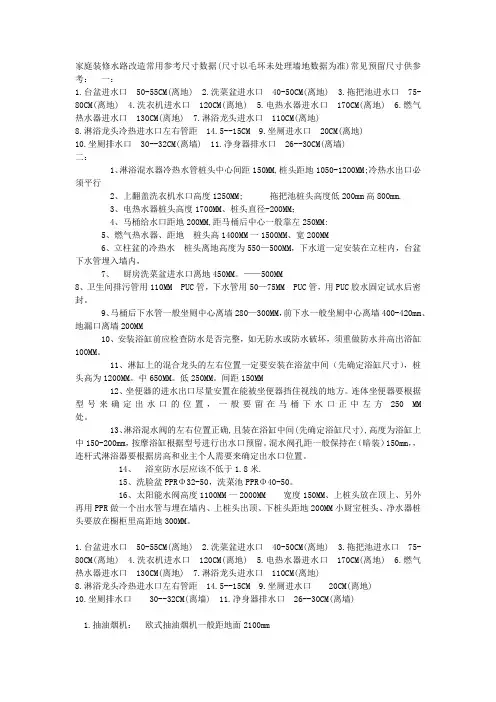

家庭装修水路改造常用参考尺寸数据(尺寸以毛坏未处理墙地数据为准)常见预留尺寸供参考：一：1.台盆进水口50-55CM(离地)2.洗菜盆进水口40-50CM(离地)3.拖把池进水口75-80CM(离地)4.洗衣机进水口120CM(离地)5.电热水器进水口170CM(离地)6.燃气热水器进水口130CM(离地)7.淋浴龙头进水口110CM(离地)8.淋浴龙头冷热进水口左右管距14.5--15CM 9.坐厕进水口20CM(离地)10.坐厕排水口30--32CM(离墙) 11.净身器排水口26--30CM(离墙)二：1、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必须平行2、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.3、电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一般靠左250MM:5、燃气热水器、距地桩头高1400MM一1500MM、宽200MM6、立柱盆的冷热水桩头离地高度为550—500MM，下水道一定安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。
——500MM8、卫生间排污管用110MM PUC管，下水管用50—75MM PUC管，用PUC胶水固定试水后密封。
9、马桶后下水管一般坐厕中心离墙280—300MM，前下水一般坐厕中心离墙400-420mm、地漏口离墙200MM10、安装浴缸前应检查防水是否完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。
11、淋缸上的混合龙头的左右位置一定要安装在浴盆中间（先确定浴缸尺寸），桩头高为1200MM。
中650MM。
低250MM。
间距150MM12、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。
连体坐便器要根据型号来确定出水口的位置，一般要留在马桶下水口正中左方250 MM 处。
13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确定浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸根据型号进行出水口预留。

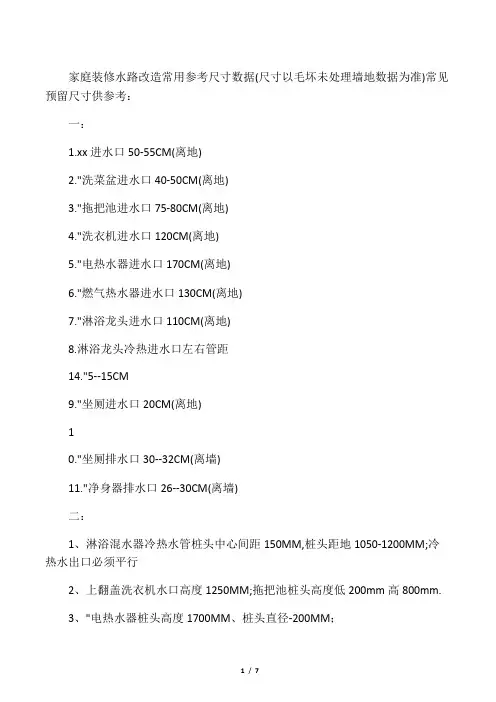

家庭装修水路改造常用参考尺寸数据(尺寸以毛坏未处理墙地数据为准)常见预留尺寸供参考：一：1.xx进水口50-55CM(离地)2."洗菜盆进水口40-50CM(离地)3."拖把池进水口75-80CM(离地)4."洗衣机进水口120CM(离地)5."电热水器进水口170CM(离地)6."燃气热水器进水口130CM(离地)7."淋浴龙头进水口110CM(离地)8.淋浴龙头冷热进水口左右管距14."5--15CM9."坐厕进水口20CM(离地)10."坐厕排水口30--32CM(离墙)11."净身器排水口26--30CM(离墙)二：1、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必须平行2、上翻盖洗衣机水口高度1250MM;拖把池桩头高度低200mm高800mm.3、"电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一般靠左250MM:5、燃气热水器、距地桩头高1400MM一1500MM、宽200MM6、立柱盆的冷热水桩头离地高度为550—500MM，下水道一定安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。
——500MM8、卫生间排污管用110MMPUC管，下水管用50—75MMPUC管，用PUC 胶水固定试水后密封。
9、马桶后下水管一般坐厕中心离墙280—300MM，前下水一般坐厕中心离墙400-420mm、地漏口离墙200MM10、"安装浴缸前应检查防水是否完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。
11、"淋缸上的混合龙头的左右位置一定要安装在浴盆中间（先确定浴缸尺寸），桩头高为1200MM。
中650MM。
低250MM。
间距150MM12、"坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。

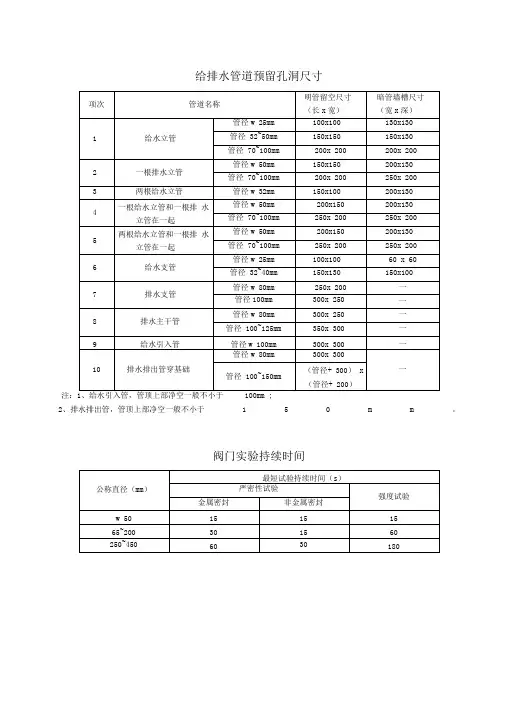

给排水管道预留孔洞尺寸
项次管道名称
明管留空尺寸
（长×宽）（mm）
暗管墙槽尺寸
（宽×深）（mm）
1 给水立管
管径≤25mm 100×100 130×130 管径32~50mm 150×150 150×130 管径70~100mm 200×200 200×200
2 一根排水立管
管径≤50mm 150×150 200×130 管径70~100mm 200×200 250×200
3 两根给水立管管径≤32mm 150×100 200×130
4 一根给水立管和一根排
水立管在一起
管径≤50mm 200×150 200×130
管径70~100mm 250×200 250×200
5 两根给水立管和一根排
水立管在一起
管径≤50mm 200×150 200×130
管径70~100mm 250×200 250×200
6 给水支管
管径≤25mm 100×100 60×60 管径32~40mm 150×130 150×100
7 排水支管管径≤80mm 250×200 －管径100mm 300×250 －
8 排水主干管
管径≤80mm 300×250 －管径100~125mm 350×300 －
9 给水引入管管径≤100mm 300×300 －
10 排水排出管穿基础
管径≤80mm 300×300
－管径100~150mm
（管径＋300）×
（管径＋200）
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。
阀门实验持续时间
公称直径（mm）
最短试验持续时间（s）
严密性试验
强度试验金属密封非金属密封
≤50 15 15 15 65~200 30 15 60 250~450 60 30 180
室内给水管材及连接方式
管道类别敷设方式管径（mm）宜用管材主要连接方式
生活给水管明装或暗设
D N≤100
铝塑复合管卡套式连接
钢塑复合管螺纹连接
给水硬聚氯乙烯管
粘接或橡胶圈接
口
聚丙烯管（P P－）R 热熔连接
工程塑料管（ABS）粘接
给水铜管钎焊承插连接
热镀锌钢管螺纹连接
D N＞100
塑钢复合管沟槽或法兰连接
给水硬聚氯乙烯管
粘接或橡胶圈接
口
给水铜管
焊接或卡套式连
接
热镀锌无缝钢管
卡套式或法兰连
接埋地
D N＜75
给水硬聚氯乙烯管粘接
聚丙烯管（P P－）R 热熔连接
D N≥75
给水铸铁管
石棉水泥或橡胶
圈接口
钢塑复合管
螺纹或沟槽式连
接
饮用水管明装或暗设D N≤100
给水铜管钎焊承插连接薄壁不锈钢管卡压式连接
生产给水管
水质近于生活（埋地）给水铸铁管
石棉水泥或橡胶
圈接口
水质要求一般
明装焊接钢管焊接
埋地给水铸铁管
石棉水泥或橡胶
圈接口
消火栓给水管明装或暗设
D N≤100
焊接钢管焊接连接
热镀锌钢管螺纹连接
D N＞100
焊接无缝钢管焊接连接
热镀锌无缝钢管沟槽式连接埋地给水铸铁管
石棉水泥或橡胶
圈接口
自动喷水管（施式或干湿明装或暗设
D N≤100热镀锌钢管螺纹连接
D N＞100热镀锌无缝钢管沟槽式连接
埋地给水铸铁管
石棉水泥或橡胶
圈接口
室内给水管道布置、辐射原则管道布置管道敷设
1、给水引入管及室内给水干管宣布置在用
水量最大处或不允许间断供水处
2、室内给水管道一般采用枝状布置，单向供
水；当不允许间断供水时，可从室外环状刮囊不同侧设两条引入管，在室内连成换装或贯通枝状双向供水
3、给水管道的位置不得妨碍生产操作、交通
运输和建筑物使用；管道不得布置在遇水能引起燃烧、爆炸或损坏产品和设备的上面，并尽量避免在设备上面通过
4、给水埋地管道应避免布置在可能受重物
压坏处，管道不得穿越设备基础
5、塑料积水管道不得布置在灶台上边缘；明
设的塑料给水立管距灶边不得小于
0.4m。
距燃气热水器边缘不小于0.2m，
达不到此要求时应有保护措施1、给水管道宜明设，尽量沿墙、梁、柱直线
敷设；当建筑物有要求时可在沟槽、管井、管沟及吊顶内暗设
2、积水管道不得敷设在烟道、风道、排水沟
内，不宜穿过商店的橱窗、民用建筑的壁
柜及木装修处，并不得穿过大便槽和小便
槽
3、给水管道不得穿过变配电间
4、给水管道宜敷设在不冻结构的房间内，否
则管道应采取保温防冻措施
5、给水管道不宜穿过伸缩缝、沉降缝，若必
须穿过时，应有相应的技术措施
6、给水引入管应有不小于0.003的坡度坡向
室内阀门井；室内给水横管宜有
0.002~0.005的坡度坡向泄水装置
管端插入承口的深度（粘接）
公称直径
（mm）
20 25 32 40 50 75 100 125 150
插入深度
（mm）
16 19 22 26 31 44 61 69 80
塑料管及复合管管道支架的最大间距
管径（mm）12 14 16 18 20 25 30 40 50 63 75 90 110
最大间距（m m）
立管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4
水
平
管
冷水
管
0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2
1.3
5
1.55
热水
管
0.2 0.2
0.2
5
0.3 0.3
0.3
5
0.4 0.5 0.6 0.7 0.8。
