民用建筑电气设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】民用建筑电气设计规范25 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
住宅电气设计应与国家同期经济发展水平相适应。
住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。
负荷等级住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。
供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。
3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。
中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日12 接地及安全12.1 一般规定12.1.1 本章适用于交流35kV 及以下用电设备及对地不能构成闭合回路的直流用电设备的接地及安全设计。
12.1.2 用电设备的接地，一般可区分为保护性接地和功能性接地。
12.1.3 用电设备接地及安全设计应根据工程特点和地质特点确定合理接地系统方案。
12.1.4 不同用途和不同电压等级用电设备的接地(包括保护性接地和功能性接地)，除另有规定者外，宜采用一个总的共用接地装置；对其他非电力设备(电讯及其他电子设备)，除有特殊要求者外，也可采用共用接地装置，接地装置的接地电阻应符合其中设备最小值的要求。
12.1.5 在10kV及以下电力网中，严禁利用大地作相线或中性线。
12.1.6 等电位联结是安全保障的根本措施，每个建筑都应根据建筑特点采取相应有效的办法。
12.2 低压配电系统的接地型式和基本要求12.2.1 低压配电系统接地型式有以下三种：1 TN 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。
按照中性线与保护线组合情况，又可分为三种型式：1）TN-S 系统：整个系统的中性线(N)与保护线(PE)是分开的，见附录C.1图C.1-1。
2）TN-C 系统：整个系统的中性线(N)与保护线(PE)是合一的，见附录C.1图C.1-2。
3）TN-C-S 系统：系统中前一部分线路的中性线与保护线是合一的，见附录C.1 图C.1-3。
2 TT 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线接至与电源端接地点无直接关联的接地极，见附录C.1图C.1-4。
3 IT 系统电源端的带电部分与大地间无直接连接或有一点经足够大的阻抗接地，受电设备的外露可导电部分通过保护线接至接地极，见附录C.1图C.1-5。
1.0.1为使民用建筑物内的电线电缆的设计和使用做到安全可靠、技术先进、经济合理，防止电线电缆所引起的火灾，减少电线电缆在火灾中所造成的危害而导致人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能维持线路完整性，制定本规程。
1.0.2本规程适用于新建、扩建及改建的民用建筑中1kV及以下供配电线路、控制线路的电线电缆设计。
1kV~10kV供配电线路、信息传输线路及工业建筑中的电线电缆设计可参照执行。
1.0.3建筑物内的电线电缆设计，除应遵守本规程外，尚应符合国家现行有关标准和规范的规定。
2.0.1阻燃flame retardant在规定条件下试样被燃烧所具有的阻止或延缓火焰蔓延的性能。
2.0.2阻燃电线电缆flame retardant wires and cables难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
通常指能通过GB/T 18380.3(等同IEC 60332-3)试验合格的电线电缆.2.0.3耐火 fire resistance在规定条件下试样被燃烧而在一定时间内仍能保持正常运行即保持线路完整性的性能。
2.0.4耐火电线电缆fire resistant wires and cables在规定温度和时间的火焰燃烧下仍能保持线路完整性的电线电缆。
通常指通过GB/T 12666.6(等效IEC 60331)试验合格的电线电缆。
2.0.5无卤halogen free不含卤素，燃烧产物的腐蚀性较低。
2.0.6低烟low smoke燃烧时产生的烟尘较少，即透光率(能见度)较高。
2.0.7无卤低烟阻燃电线电缆 halogen free low smoke flame retardant wires andcables材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。
通常把能通过GB/T 17650.2 (等同 IEC 60754－2)、GB/T 17651.2 (等同IEC 61034－2)和GB/T 18380.3 (等同IEC 60332-3)三项试验合格的电线电缆称为无卤低烟阻燃电线电缆。
中华人民共和国国家标准GB P GB××××—×××民用建筑电气设计防火规范Code for fireproofing design ofElectric in civil buildings（征求意见稿）20X×－××－××发布 20X×－××－××实施中华人民共和国住房和城乡建设部联合发布国家质量监督检验检疫总局前言本规范是根据住房和城乡建设部建标《关于印发〈2009年工程建设标准规范制订、修订计划〉的通知》（建标[2009]88号）要求，由公安部沈阳消防研究所会同有关单位制定而成。
在规范制定过程中，编制组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究，认真总结了我国在民用建筑电气领域防火的实践经验，征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，参考了国内外相关标准规范，经专家审查后定稿。
本规范以黑体字标识的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部沈阳消防研究所负责具体技术内容的解释。
在本规范执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部沈阳消防研究所（地址：辽宁省沈阳市皇姑区文大路218－20号甲，邮政编码110034），以供今后修订时参考。
本规范主编单位：公安部沈阳消防研究所参编单位：辽宁省公安消防总队山东省公安消防总队山西省公安消防总队中国建筑东北设计研究院有限公司上海建筑设计研究院有限公司中国建筑西南设计研究院有限公司中国建筑西北设计研究院深圳市建筑设计研究总院有限公司中国建筑科学研究院建筑防火研究所中国建筑设计院有限公司上海电器科学研究院久盛电气股份有限公司上海高桥电缆集团沈阳斯沃电器有限公司施奈德电气（中国）投资有限公司。

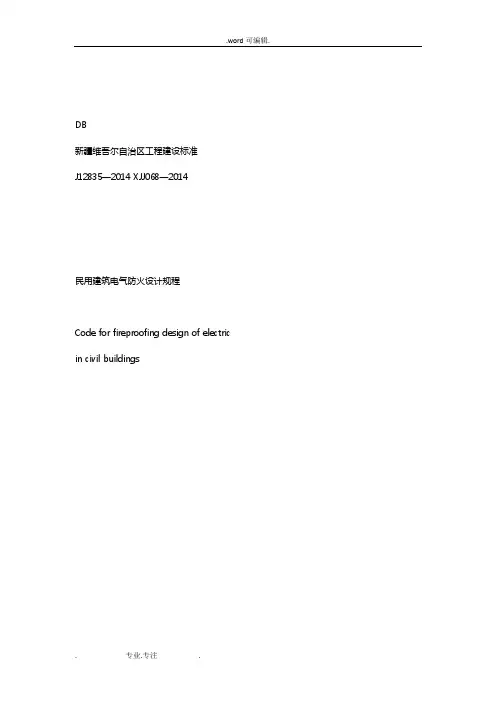

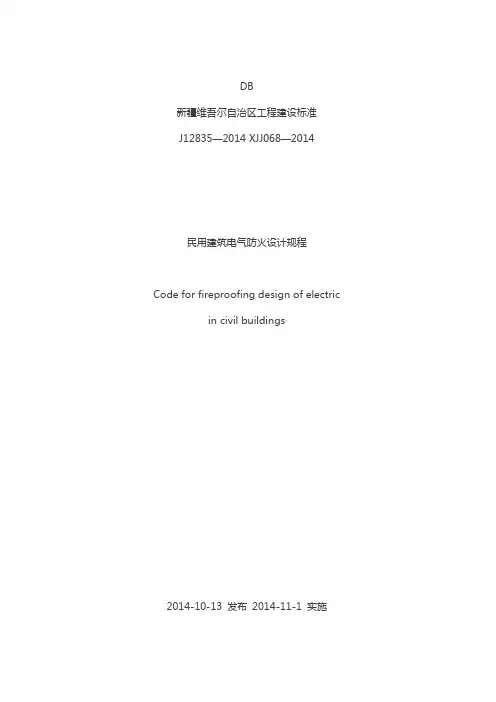

DB新疆维吾尔自治区工程建设标准J12835—2014 XJJ068—2014民用建筑电气防火设计规程Code for fireproofing design of electricin civil buildings2014-10-13 发布2014-11-1 实施新疆维吾尔自治区住房和城乡建设厅发布1 总则1.0.1 为使民用建筑电气防火设计做到安全可靠、技术先进和经济合理，防止电气火灾的发生，并确保火灾时消防设备可靠运行，从而保护人身、财产安全，制定本规程。
1.0.2 本规程适用于新建、扩建及改建的民用建筑电气防火设计。
1.0.3 民用建筑电气防火设计，应遵循国家有关方针、政策和法律、法规，针对保护对象的特点，做到安全可靠、技术先进、经济合理。
1.0.4 民用建筑电气防火设计，除应符合本规程外，尚应符合国家和行业现行有关标准的规定。
2 术语2.0.1 消防联动控制器centralizing equipment for fire automatic control能够接收火灾报警控制器或其他触发器件发出的火灾报警信号，根据设定的控制逻辑关系发出信号，控制各类消防设备实现相应功能的控制器。
2.0.2 应急配电（控制）箱power distribution (control) box for fire protection 通过自动或手动方式对消防水泵、防排烟设备、电动防火门（窗）、防火卷帘、电动防火阀、消防电梯、应急照明等各类消防设备配电或控制的配电箱。
2.0.3 应急电源（安全设施电源）electric source for safety services用作应急供电系统组成部分的电源。
2.0.4 备用电源stand-by electric source当正常电源断电时，由于非安全原因用来维持电气装置或其某些部分所需的电源。
2.0.5 空气采样烟雾报警系统air sampling smoke detection system由空气采样管网、吸气式感烟火灾探测（报警）器及显示控制单元组成, 通过分布在探测区域空气采样管网上的采样孔, 将空气样品抽吸到探测报警器内进行烟雾分析, 并显示出所保护区域烟雾浓度、报警和故障状态的火灾自动报警系统。
上海民用建筑电气防火设计规程上海民用建筑电气防火设计规程是为了保障民用建筑电气设备的安全运行，防止电气火灾事故的发生而制定的。
本规程旨在规范民用建筑电气设备的设计、施工、验收等工作，确保民用建筑电气设备符合安全要求，提高建筑电气设备的防火性能，保障人民生命财产的安全。
一、适用范围本规程适用于上海市范围内的新建、改建、扩建的民用建筑项目，包括住宅、商业、办公、教育、医疗等各类建筑。
二、基本原则1.安全性原则：电气设计应符合国家相关标准和规范要求，保证电气设备在正常工作状态下具有良好的防火性能。
2.可靠性原则：电气设计应考虑电源供应的可靠性和连续性，减少电气设备故障引发火灾的可能性。
3.经济性原则：电气设计应在满足安全要求的前提下，尽量降低造价，提高电气设备的使用寿命。
三、设计要求1.火灾防控方案：电气设计应根据建筑的火灾防控方案进行设计，合理布局电气设备，确保电气设备在火灾发生时能够正常工作，并保证人员的安全疏散。
2.电气线路布置：电气线路应按照建筑的功能划分进行布置，保证不同功能区的线路相互隔离，避免因线路短路等故障引发火灾。
3.火灾报警设备：电气设计应设置火灾报警设备，并与其他消防设备进行连接，确保火灾时能及时报警并触发相应的灭火装置。
4.配电系统设计：电气设计应合理设计配电系统，确保配电设备的安全运行，包括合理选择断路器、接触器、塑料配电箱等设备，并设置过电流保护器、漏电保护器等装置。
5.补偿措施：根据建筑的特殊要求，如高温、潮湿等环境，电气设计应采取相应的补偿措施，保证电气设备的正常运行。
四、施工验收要求1.施工单位应按照设计文件进行施工，并严格控制施工质量，确保施工过程中不损坏电气设备。
2.验收单位应按照设计要求进行验收，对建筑电气设备进行全面检查，包括绝缘电阻、接地电阻、接地装置等。
3.验收单位应编制验收报告，并将验收合格的电气设备进行登记备案。
五、惩罚措施对于未按照本规程进行设计、施工的单位，责令改正并处以相应的罚款；对于严重违规行为可能引发火灾的，吊销相关企业的资质证书，并追究相关人员的法律责任。
民用建筑电气设计规范-教程介绍民用建筑电气设计规范是指在进行民用建筑电气设计时应遵循的一系列技术指导和规范。
本教程将介绍民用建筑电气设计规范的重要性以及常见的设计要求和注意事项。
通过本教程的学习，读者将了解到如何进行安全、高效和可靠的民用建筑电气设计。
目录1.设计依据2.设计要求–电气负荷计算–电气装置选型–电缆敷设与布线–接地设计–设备间距和通道设计–防雷与过电压保护–照明设计–火灾报警系统设计–安防系统设计3.设计注意事项4.结论1. 设计依据民用建筑电气设计规范的制定依据主要包括国家相关法律法规、建筑行业标准、电气行业标准以及设计单位自身的实践经验。
其中，国家相关法律法规是民用建筑电气设计的基本依据，建筑行业标准和电气行业标准则是具体指导设计和施工的技术规范。
2. 设计要求在进行民用建筑电气设计时，需要满足以下要求和技术指标。
2.1 电气负荷计算电气负荷计算是民用建筑电气设计的基础，它包括对建筑内各种用电设备的负荷需求进行准确的估算和计算。
在进行负荷计算时，需要考虑建筑的用电设备种类、数量、功率以及使用方式等因素，以确保电气系统能够满足建筑内所有用电设备的需求。
2.2 电气装置选型在进行电气装置选型时，需要根据建筑的负荷需求和安全要求选择合适的开关设备、保护装置、仪表和电缆等设备。
选型时要注意设备的额定工作电压、额定电流、额定容量等参数，以确保设备能够稳定运行并满足安全要求。
2.3 电缆敷设与布线电缆的敷设和布线是民用建筑电气设计中的重要环节，它涉及到电缆的敷设路径、敷设方式、敷设高度以及电缆的保护措施等方面。
在进行电缆敷设和布线时，需要考虑电缆的安全、可靠和美观，避免与其他设备和结构物产生干扰。
2.4 接地设计接地设计是民用建筑电气设计中的关键环节，它涉及到电气设备的安全运行和人身安全。
在进行接地设计时，需要合理选择接地方式和接地电阻，以确保电气系统的接地电阻符合要求，并能有效地抵抗雷电和故障电流的影响。

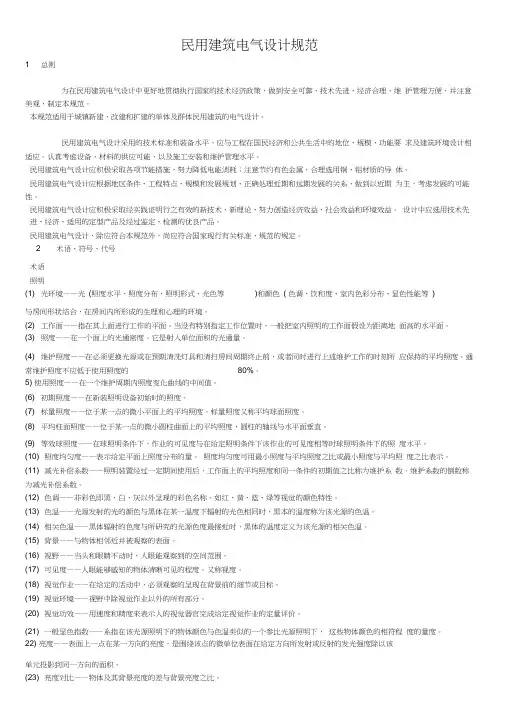

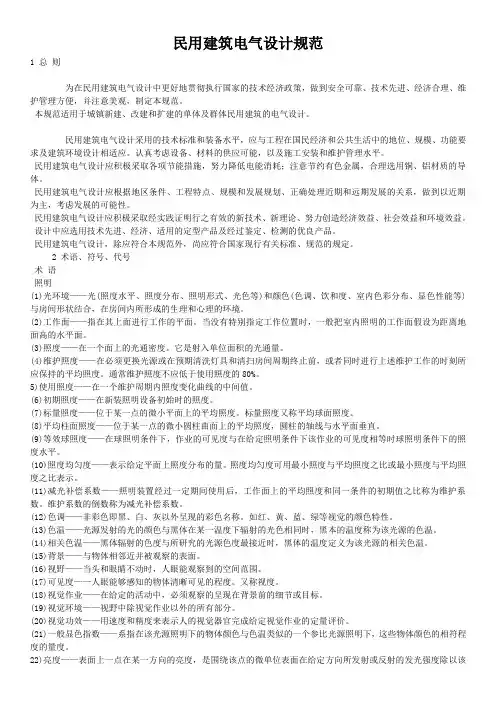

民用建筑电气设计规范1 总则为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。
本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计。
民用建筑电气设计采用的技术标准和装备水平，应与工程在国民经济和公共生活中的地位、规模、功能要求及建筑环境设计相适应。
认真考虑设备、材料的供应可能，以及施工安装和维护管理水平。
民用建筑电气设计应积极采取各项节能措施，努力降低电能消耗；注意节约有色金属，合理选用铜、铝材质的导体。
民用建筑电气设计应根据地区条件、工程特点、规模和发展规划、正确处理近期和远期发展的关系，做到以近期为主，考虑发展的可能性。
民用建筑电气设计应积极采取经实践证明行之有效的新技术、新理论、努力创造经济效益、社会效益和环境效益。
设计中应选用技术先进、经济、适用的定型产品及经过鉴定、检测的优良产品。
民用建筑电气设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号、代号术语照明(1)光环境——光(照度水平、照度分布、照明形式、光色等)和颜色(色调、饮和度、室内色彩分布、显色性能等)与房间形状结合，在房间内所形成的生理和心理的环境。
(2)工作面——指在其上面进行工作的平面。
当没有特别指定工作位置时，一般把室内照明的工作面假设为距离地面高的水平面。
(3)照度——在一个面上的光通密度。
它是射入单位面积的光通量。
(4)维护照度——在必须更换光源或在预期清洗灯具和清扫房间周期终止前，或者同时进行上述维护工作的时刻所应保持的平均照度。
通常维护照度不应低于使用照度的80%。
5)使用照度——在一个维护周期内照度变化曲线的中间值。
(6)初期照度——在新装照明设备初始时的照度。
(7)标量照度——位于某一点的微小平面上的平均照度。
标量照度又称平均球面照度。
(8)平均柱面照度——位于某一点的微小圆柱曲面上的平均照度，圆柱的轴线与水平面垂直。
民用建筑电气设计规范1 总则为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。
本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计。
民用建筑电气设计采用的技术标准和装备水平，应与工程在国民经济和公共生活中的地位、规模、功能要求及建筑环境设计相适应。
认真考虑设备、材料的供应可能，以及施工安装和维护管理水平。
民用建筑电气设计应积极采取各项节能措施，努力降低电能消耗；注意节约有色金属，合理选用铜、铝材质的导体。
民用建筑电气设计应根据地区条件、工程特点、规模和发展规划、正确处理近期和远期发展的关系，做到以近期为主，考虑发展的可能性。
民用建筑电气设计应积极采取经实践证明行之有效的新技术、新理论、努力创造经济效益、社会效益和环境效益。
设计中应选用技术先进、经济、适用的定型产品及经过鉴定、检测的优良产品。
民用建筑电气设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号、代号术语照明(1) 光环境——光(照度水平、照度分布、照明形式、光色等)和颜色( 色调、饮和度、室内色彩分布、显色性能等)与房间形状结合，在房间内所形成的生理和心理的环境。
(2) 工作面——指在其上面进行工作的平面。
当没有特别指定工作位置时，一般把室内照明的工作面假设为距离地面高的水平面。
(3) 照度——在一个面上的光通密度。
它是射入单位面积的光通量。
(4) 维护照度——在必须更换光源或在预期清洗灯具和清扫房间周期终止前，或者同时进行上述维护工作的时刻所应保持的平均照度。
通常维护照度不应低于使用照度的80%。
5) 使用照度——在一个维护周期内照度变化曲线的中间值。
(6) 初期照度——在新装照明设备初始时的照度。
(7) 标量照度——位于某一点的微小平面上的平均照度。
标量照度又称平均球面照度。
(8) 平均柱面照度——位于某一点的微小圆柱曲面上的平均照度，圆柱的轴线与水平面垂直。
DB新疆维吾尔自治区工程建设标准J12835—2014 XJJ068—2014民用建筑电气防火设计规程Code for fireproofing design of electricin civil buildings2014-10-13 发布2014-11-1 实施新疆维吾尔自治区住房和城乡建设厅发布1 总则1.0.1 为使民用建筑电气防火设计做到安全可靠、技术先进和经济合理，防止电气火灾的发生，并确保火灾时消防设备可靠运行，从而保护人身、财产安全，制定本规程。
1.0.2 本规程适用于新建、扩建及改建的民用建筑电气防火设计。
1.0.3 民用建筑电气防火设计，应遵循国家有关方针、政策和法律、法规，针对保护对象的特点，做到安全可靠、技术先进、经济合理。
1.0.4 民用建筑电气防火设计，除应符合本规程外，尚应符合国家和行业现行有关标准的规定。
2 术语2.0.1 消防联动控制器centralizing equipment for fire automatic control能够接收火灾报警控制器或其他触发器件发出的火灾报警信号，根据设定的控制逻辑关系发出信号，控制各类消防设备实现相应功能的控制器。
2.0.2 应急配电（控制）箱power distribution (control) box for fire protection通过自动或手动方式对消防水泵、防排烟设备、电动防火门（窗）、防火卷帘、电动防火阀、消防电梯、应急照明等各类消防设备配电或控制的配电箱。
2.0.3 应急电源（安全设施电源）electric source for safety services用作应急供电系统组成部分的电源。
2.0.4 备用电源stand-by electric source当正常电源断电时，由于非安全原因用来维持电气装置或其某些部分所需的电源。
2.0.5 空气采样烟雾报警系统air sampling smoke detection system由空气采样管网、吸气式感烟火灾探测（报警）器及显示控制单元组成, 通过分布在探测区域空气采样管网上的采样孔, 将空气样品抽吸到探测报警器内进行烟雾分析, 并显示出所保护区域烟雾浓度、报警和故障状态的火灾自动报警系统。
1 采样管sampling pipe安装于探测区域内, 用于传送空气样品的管道。
2 采样点sampling point在采样管上的开孔，用于对探测区域内的空气进行采样, 也称采样孔。
3 毛细管采样点capillary sampling point在采样孔位置加装毛细软管以进行空气采样并输送到探测器的延伸采样点。
4 吸气式感烟火灾探测（报警）器aspirating smoke detector即空气采样火灾探测器、管道式烟雾探测报警器，探测灵敏度较高。
5 （吸气式感烟火灾探测器）灵敏度sensitivity探测报警器对烟雾浓度变化的有效反应灵敏程度，其测量单位为遮光度/米(obs/m)。
6 回风采样探测return air detection将采样点布置在回风口气流集中处的探测方式。
7 天花板采样探测ceiling detection采样点的设计和布置等同于常规点型感烟探测器的探测方式。
2.0.6 图像型火灾自动报警系统video-based fire detection system采用双波段探测器、光截面探测器、可视烟雾图像探测器等图像采集设备，基于高度集成的图像处理技术进行火灾探测、分析、判断的火灾自动报警系统。
1 双波段探测器double wave band fire detector（简称为DWB）采用红外CCD和彩色CCD传感器作为探测器件，获取监控现场的红外图像和彩色图像，通过对序列图像的亮度、颜色、纹理和运动等特性进行分析而确认火灾的感光型火灾探测器。
2 光截面探测器light beam image fire detector（简称为LBI）采用高强度红外发光点阵作为发射器，以高分辨率红外CCD作为接收器，通过分析发射器光斑图像的强度、形状、纹理等特征的变化来探测火灾烟雾的感烟火灾探测器。
3 可视烟雾图像探测器video fire detector（简称为VFD）采用高清摄像机作为探测器件，获取监控现场的彩色或者灰度图像，利用图像处理单元对获取图像序列的颜色、灰度、纹理、边界和运动特性进行分析，从而实现对火灾的早期（阴燃期）探测，并按预设逻辑输出方式和图形界面方式进行报警。
2.0.7 线型光纤火灾自动报警系统line fiber detection fire alarm system采用分布式感温光纤或光纤光栅感温传感器等可恢复使用的温度感知设备,根据探测点环境温度变化而进行火灾探测、分析和判断并确认火灾位置的火灾自动报警系统。
根据温度与光纤纤芯折射率之间的内在规律，采用光纤光栅作为感温敏感元件探测环境温度并进行报警的感温探测器。
1 分布式感温光纤火灾探测器optical fiber distributed temperature detector将感温光纤封装在具有一定机械强度和密封性能的热敏感材料中，作为热敏元件探测环境温度并可多点、并行、网络化进行报警的感温探测器。
2 光纤光栅感温火灾探测器fiber grating temperature sensitive detector2.0.8 应急照明emergency lighting因正常照明电源失效而启用的照明，应急照明包括疏散照明和备用照明。
1 疏散照明escape lighting作为应急照明的一部分，用于确保疏散通道被有效地辨识和使用的应急照明。
2 备用照明stand-by lighting用于确保正常活动继续或暂时继续进行的应急照明。
2.0.9 疏散指示标志evacuation indicator sign用于指示疏散方向和（或）位置、引导人员疏散的标志，一般由疏散通道方向标志、疏散出口标志或两种标志组成。
2.0.10 疏散导流标志evacuation guiding strip疏散指示标志的一种，能保持疏散人员视觉连接并引导人员通向疏散出口和安全出口的疏散指示标志。
2.0.11 阻燃电线电缆flame retardant wires and cables难燃并具有阻止或延缓火焰蔓延能力的电线电缆。
2.0.12 耐火电线电缆fire resistant wires and cables在规定温度和时间火焰燃烧下仍能保持线路完整性的电线电缆。
耐火电线电缆应为阻燃型。
2.0.13 低烟无卤阻燃电线电缆halogen free low smoke flame retardant wires and cables原材料不含卤素，燃烧时不会发出有毒烟雾的环保型阻燃电线电缆。
2.0.14 低烟无卤耐火电线电缆halogen free low smoke fire resistant wires and cables在规定温度和时间火焰燃烧下仍能保持线路完整性的低烟无卤阻燃电线电缆。
2.0.15 矿物绝缘电缆mineral insulation cables用矿物(如氧化镁等)作为绝缘材料，具有不燃、无烟、无毒和耐火特性的电缆，通常由铜导体、矿物绝缘材料、铜护套构成，不含有机材料。
2.0.16 （电气）防火封堵fire stopping采用防火封堵材料对空开口、贯穿孔洞和建筑缝隙进行密封或填塞，使其在规定的耐火时间内能与相应构件协同工作，并能阻止热量、火焰和烟气蔓延扩散的一种技术措施。
2.0.17 电气火灾监控系统alarm and control system for electric fire prevention当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号，并能指示报警部位的系统，由电气火灾监控设备、电气火灾监控探测器和绝缘导体组成。
1 电气火灾监控设备alarm and control units for electric fire prevention能接收来自电气火灾监控探测器的报警信号，并发出声、光报警和控制信号，指示报警部位，记录并保存报警信息的装置。
2 电气火灾监控探测器detectors for electric fire prevention探测被保护线路中的剩余电流、温度等电气火灾危险参数变化的探测器。
2.0.18 消防设备电源power supply for fire protection equipments为各类消防设备供电的交流或直流电源，包括主电源和备用电源。
2.0.19 消防设备电源监控系统power supply monitoring system for Fire protection equipments针对消防设备电源进行实时监控的系统。
通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。
系统由监控主机、中继器、监控模块和传输缆线组成。
监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。
监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。
2.0.20 应急配电箱耐火温度fire resistant temperature of power distribution box额定负载的应急配电箱，在标准耐火试验条件下，中断供电时箱体内部的温度。
2.0.21 配电箱耐火时间fire resistant time of power distri-bution box额定负载的配电箱，在标准耐火试验条件下，从受火作用时起，到断电时止的这段时间。
2.0.22 等电位联结（equipotential bonding）将建筑物中各电气装置和其它装置外露的金属及可导电部分（正常情况下不带电，故障情况下可能带电的电气设备外露可导电体），与人工或自然接地体用导体连接起来，使其等电位或减少电位差的措施，简称为“联结”，包括总等电位联结（Main Equipotential Bonding：MEB）、局部等电位联结（Local Equipotential Bonding:LEB）和辅助等电位联结（Supplementery Equipotential Bonding：SEB）。
3 建筑物消防电源供电负荷分级3.0.1 建筑物消防电源供电负荷分级应根据其使用性质、火灾危险性、疏散和扑救难度等分级，一类高层建筑物应按一级负荷要求供电，二类高层建筑物应按二级负荷要求供电，其他建筑物需按规模及特殊性能归类划分，并宜符合表3.0.1的规定。
