建筑物电气设计规范一、前言建筑物电气设计规范是为了保障建筑物电气系统的安全性、稳定性和可靠性而制定的规范，本规范适用于各类建筑物的电气设计工作。

二、设计依据1.国家电力公司相关标准；2.国家电力监管部门颁布的有关电气安全规定；3.国家建筑设计规范；4.相关电气设备的制造标准。

三、设计要求1.电气系统的设计应满足建筑物的功能需求，保证电力负荷的合理分配和电气设备的安全运行；2.电气系统的设计应符合国家有关电气安全规定，保证电气设备的安全可靠；3.电气系统的设计应考虑节能、环保要求，采用节能、环保型设备；4.电气系统的设计应考虑建筑物的可维护性和可操作性，方便维修和管理。

四、电气系统设计基本要求1.电气负荷计算按照建筑物的用途、面积及各种设备的功率等参数，计算电气负荷，并分配至各用电设备上。

2.电源选择根据电气负荷计算结果，选择适当的电源，如市电、发电机组、太阳能电池等。

3.电气设备的选择根据电气负荷计算结果，选择符合要求的电气设备，如开关柜、电缆、插座、照明灯具等。

4.电气线路的设计根据电气负荷计算结果和电气设备的选择，设计电气线路，包括配电线路、照明线路、插座线路等。

5.接地系统的设计为保证电气设备的安全运行，设计接地系统，包括建筑物接地、电气设备接地等。

6.电气保护措施的设计为保证电气设备的安全运行，设计电气保护措施，包括过载保护、短路保护、接地保护等。

五、电气设备的安装和验收1.电气设备的安装按照设计图纸和有关标准要求，进行电气设备的安装工作，包括线路敷设、接线、开关柜安装等。

2.电气设备的验收在电气设备安装完成后，进行验收工作，包括线路接线是否正确、开关柜是否正常运行等。

六、维护和管理1.定期检查定期检查电气设备的运行情况，包括电气线路、开关柜、插座等，及时发现问题并进行维护。

2.维护和保养根据电气设备的使用状况，进行维护和保养工作，包括清洁、润滑、更换易损件等。

3.管理建立电气设备档案，记录电气设备的使用情况、维护情况等，便于管理和维护。

民用建筑电气设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】民用建筑电气设计规范25 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。

康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。

住宅电气设计应与国家同期经济发展水平相适应。

住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。

负荷等级住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。

建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。

10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。

供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。

2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。

3 住宅小区供电系统宜留有发展的备用回路。

4 住宅小区内重要的集中负荷宜由变电所设专线供电。

5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。

6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。

剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。

2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。

3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。

中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日12 接地及安全12.1 一般规定12.1.1 本章适用于交流35kV 及以下用电设备及对地不能构成闭合回路的直流用电设备的接地及安全设计。

12.1.2 用电设备的接地，一般可区分为保护性接地和功能性接地。

12.1.3 用电设备接地及安全设计应根据工程特点和地质特点确定合理接地系统方案。

12.1.4 不同用途和不同电压等级用电设备的接地(包括保护性接地和功能性接地)，除另有规定者外，宜采用一个总的共用接地装置；对其他非电力设备(电讯及其他电子设备)，除有特殊要求者外，也可采用共用接地装置，接地装置的接地电阻应符合其中设备最小值的要求。

12.1.5 在10kV及以下电力网中，严禁利用大地作相线或中性线。

12.1.6 等电位联结是安全保障的根本措施，每个建筑都应根据建筑特点采取相应有效的办法。

12.2 低压配电系统的接地型式和基本要求12.2.1 低压配电系统接地型式有以下三种：1 TN 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。

按照中性线与保护线组合情况，又可分为三种型式：1）TN-S 系统：整个系统的中性线(N)与保护线(PE)是分开的，见附录C.1图C.1-1。

2）TN-C 系统：整个系统的中性线(N)与保护线(PE)是合一的，见附录C.1图C.1-2。

3）TN-C-S 系统：系统中前一部分线路的中性线与保护线是合一的，见附录C.1 图C.1-3。

2 TT 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线接至与电源端接地点无直接关联的接地极，见附录C.1图C.1-4。

3 IT 系统电源端的带电部分与大地间无直接连接或有一点经足够大的阻抗接地，受电设备的外露可导电部分通过保护线接至接地极，见附录C.1图C.1-5。

《2024版建筑电气设计规范》1. 总则1.1 编制依据- 国家相关法律法规- 国家电力行业标准- 国家建筑设计规范1.2 适用范围本规范适用于新建、改建、扩建的民用建筑、工业建筑及附属设施的电气设计。

1.3 规范内容- 电气系统设计- 电气设备选型- 电气安装施工- 电气验收与维护2. 术语和定义2.1 术语- 建筑电气：指建筑物的电力、照明、动力、控制系统及其附属设备的设计、安装、调试、运行、维护和管理工作。

- 电气设备：指在建筑电气系统中应用的各类设备，包括发电机、变压器、开关设备、保护设备、控制设备、照明设备等。

- 电气线路：指连接电气设备的导体，包括电缆、电线、母线等。

2.2 定义- 建筑电气设计：指根据建筑物的功能、规模、使用要求等，进行电气系统方案设计、电气设备选型、电气线路布置等工作。

- 建筑电气安装：指按照设计文件和施工规范，进行电气设备、电气线路的安装和调试工作。

3. 电气系统设计3.1 设计原则- 安全可靠：确保电气系统运行安全，防止火灾、触电等事故发生。

- 经济合理：在满足功能要求的前提下，优化设计方案，降低工程投资。

- 节能环保：推广使用高效节能电气设备，降低能源消耗。

- 智能化：结合现代信息技术，提高电气系统的智能化水平。

3.2 设计内容- 电力系统设计：包括电源选择、电压等级、配电方式、短路电流计算等。

- 照明系统设计：包括照度标准、光源选择、照明布局、节能措施等。

- 动力系统设计：包括电机选型、启动方式、保护措施等。

- 控制系统设计：包括自动控制原理、控制方式、设备选型等。

- 安全防护设计：包括接地、防雷、防护等级等。

4. 电气设备选型4.1 设备选型原则- 满足功能要求：设备应具备所需的功能，满足使用需求。

- 可靠性：选择知名品牌、质量稳定的设备。

- 经济性：在满足功能和可靠性的前提下，考虑设备价格。

- 节能环保：优先选择节能、环保型设备。

- 智能化：选择具备智能化功能的设备，提高电气系统的智能化水平。

建筑电气工程设计规范一、引言建筑电气工程设计规范是为了确保建筑物的电气系统安全可靠地运行，提供统一的设计要求和标准。

本规范适用于各类建筑电气工程的设计及施工，旨在保障人们的生命安全和财产安全。

本文将介绍建筑电气工程设计规范的主要内容和要求。

二、设计原则1. 安全性原则：建筑电气系统的设计应符合国家相关安全标准和规定，保障人员的生命安全和财产安全。

2. 可靠性原则：电气系统的设计应确保系统的可靠性和稳定性，减少故障和停电的可能性。

3. 经济性原则：设计应根据实际需要，合理选择电气设备和材料，以达到经济、高效的效果。

4. 环境友好原则：应选用低能耗、低排放、可再生的电气设备和材料，以减少对环境的负面影响。

三、电气系统的基本要求1. 供电方式：选择合适的供电方式，如城市电网供电、备用发电机组供电等，确保供电的可靠性。

2. 电气负载计算：根据建筑物的用途和电气设备的功率需求，准确计算负载，确定供电容量。

3. 电气布线：按照相关标准，合理布置电气设备和线路，减少线路长度、降低线路阻抗。

4. 消防安全：电气系统应保证消防设施和消防电源的正常运行，确保火灾发生时的应急照明和疏散设备的供电。

5. 接地保护：建筑电气系统应设置合适的接地装置，确保设备和人员的安全。

6. 避雷保护：对建筑物进行合理的防雷和接地设计，确保设备和人员免于雷击风险。

四、电气设备的选择和安装1. 电源开关与保护装置：选择符合标准的电源开关和保护装置，确保电气系统的安全运行。

2. 照明设备的选择与布置：根据建筑物的用途和照明要求，选择合适的照明设备和照明方案。

3. 电缆与线路安装：按照标准要求进行电缆和线路的敷设和固定，避免磨损、短路等问题。

4. 智能化系统：根据需要，选择适当的智能化系统，如楼宇自动化系统、安防监控系统等。

五、配电系统的设计1. 输电线路：选择合适的电缆和线路，减少线路损耗和电压降低。

2. 变电站设计：根据用电负荷需求，合理设计变电站，确保各个回路的电能平衡。

《民用建筑电气设计规范》JGJ16-20083 供配电系统3.2负荷分级及供电要求3.2.8条：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

（第十页）3.3电源及供配电系统3.3.2条：应急电源与正常电源之间必须采取防止并列运行的措施。

（第11页）4 配变电所4.3配电变压器选择4.3.5条：设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

（第17-18页）4.7低压配电装置4.7.3条：当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口。

当出口之间的距离大于15m时，应增加出口。

（第24页）4.9 对土建专业的要求4.9.1条：可燃油油浸电力变压器的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10（6）kV的配电装置室和电容器室的耐火等级不应低于二级。

低压配电装置室和电容器室的耐火等级不应低于三级。

（第25页）4.9.2条：配变电所的门应为防火门，并应负荷下列规定：1 变配电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 变配电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 变配电所位于多层建筑的一层时，通向相邻房间或过道的门应为乙级防火门；4 变配电所位于地下一层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；5 变配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 变配电所直接通向室外的门应为丙级防火门。

（第25页）7 低压配电7.4导体选择7.4.2条：低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流；2）线路电压损失不应超过允许值；3）导体最小截面应满足机械强度的要求，配电线路每一相导体截面不应小于表7.4.2的规定。

建筑电气设计规范1. 引言建筑电气设计规范是为了确保建筑物内部电气系统的安全、可靠和效率而制定的一套标准。

本文将介绍建筑电气设计规范的主要内容。

2. 电力系统设计2.1 电源供应建筑电气设计规范要求确保建筑物的电力供应来源可靠，并要求备用电源以保障电力系统的连续供电。

2.2 配电系统建筑电气设计规范要求设计合理的配电系统，包括主配电板、分配电板和环路电缆的布置与连接。

2.3 保护装置为确保电力系统的安全运行，建筑电气设计规范要求配备适当的保护装置，如漏电保护器、过载保护器和短路保护器等。

3. 照明系统设计3.1 光源选择建筑电气设计规范鼓励使用高效节能的光源，如LED照明灯具，以降低建筑物的能耗。

3.2 照明布置建筑电气设计规范要求充分考虑建筑物内部的照明需求，合理布置照明设备以确保光线的均匀分布和照明效果的舒适性。

3.3 照明控制建筑电气设计规范要求设计适当的照明控制系统，包括手动或自动控制开关、调光装置和运动传感器等，以提高照明系统的能效性能。

4. 火灾报警系统设计4.1 系统布置建筑电气设计规范要求布置合适的火灾报警探测器，包括烟雾探测器、温度探测器和火焰探测器等，以及报警设备如警铃和手动报警按钮。

4.2 系统联动建筑电气设计规范要求火灾报警系统与建筑物其他安全设施进行联动，如自动关闭门窗、启动排烟系统和发送紧急通知等。

4.3 外部报警通知建筑电气设计规范要求建立可靠的外部报警通知系统，如将火灾报警信号发送给消防控制中心和通知建筑物内部人员等。

5. 安全电源设计5.1 供电备份建筑电气设计规范要求建立可靠的安全电源系统，包括UPS（不间断电源）和发电机组等，以保证关键设备在停电情况下的正常运行。

5.2 系统接地建筑电气设计规范要求对电气设备进行正确的接地设计，以保障人身安全和电气设备的工作性能。

5.3 电气安全设施建筑电气设计规范要求建立完善的电气安全设施，如防触电保护、电气室防火措施和适当的标识等。

建筑电气设计规范建筑电气设计规范是为了保障建筑电气系统的安全、可靠、经济运行而制定的一系列准则和要求。

以下是建筑电气设计规范的主要内容：1. 绪论绪论部分介绍建筑电气设计的目的和意义，明确设计要求的依据和原则，以及规范的适用范围和层次。

2. 电气系统基本要求本节主要规定了建筑电气系统的基本要求，包括供电方式、电气负荷计算、供电容量的确定等内容。

3. 电气设备选型根据建筑的类型和用途，确定合适的电气设备，并根据规范的要求进行选型。

包括配电箱、开关、插座等设备。

4. 电气线路设计本节详细说明了建筑电气线路的设计原则和要求，包括线路的布置、回路数、线路容量等。

5. 接地与防雷设计接地和防雷是建筑电气系统中非常重要的设计要素。

本节规定了接地系统的设计、材料的选用、接地电阻的要求，以及防雷设备的安装等。

6. 安全用电设计安全用电设计是保障建筑电气系统使用安全的重要环节。

本节规定了配电装置、电气设备的可靠性要求，以及安全用电的故障保护装置等。

7. 动力电气设计本节介绍了建筑电气系统的动力电气设计要求，包括电动机的选型、启动方式、传动系统等。

8. 照明设计照明设计是建筑电气系统中的一个重要方面，本节规定了照明系统的设计原则和要求，包括灯具的选型与布置、照明度的计算等。

9. 计算和评估方法本节介绍了建筑电气设计中常用的计算方法和评估标准，包括电气负荷计算、电气线路容量计算、接地电阻计算等。

10. 设计审核与验收设计审核与验收是保证建筑电气系统质量的重要环节，本节规定了设计审核和验收的程序、内容和标准。

总结起来，建筑电气设计规范主要包括电气系统基本要求、电气设备选型、电气线路设计、接地与防雷设计、安全用电设计、动力电气设计、照明设计、计算和评估方法以及设计审核与验收等内容。

通过遵循这些规范，可以确保建筑电气系统的安全、可靠和经济运行。

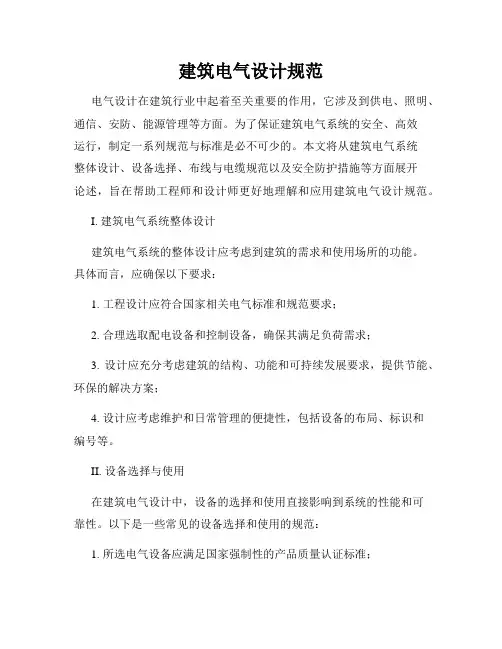

建筑电气设计规范电气设计在建筑行业中起着至关重要的作用，它涉及到供电、照明、通信、安防、能源管理等方面。

为了保证建筑电气系统的安全、高效运行，制定一系列规范与标准是必不可少的。

本文将从建筑电气系统整体设计、设备选择、布线与电缆规范以及安全防护措施等方面展开论述，旨在帮助工程师和设计师更好地理解和应用建筑电气设计规范。

I. 建筑电气系统整体设计建筑电气系统的整体设计应考虑到建筑的需求和使用场所的功能。

具体而言，应确保以下要求：1. 工程设计应符合国家相关电气标准和规范要求；2. 合理选取配电设备和控制设备，确保其满足负荷需求；3. 设计应充分考虑建筑的结构、功能和可持续发展要求，提供节能、环保的解决方案；4. 设计应考虑维护和日常管理的便捷性，包括设备的布局、标识和编号等。

II. 设备选择与使用在建筑电气设计中，设备的选择和使用直接影响到系统的性能和可靠性。

以下是一些常见的设备选择和使用的规范：1. 所选电气设备应满足国家强制性的产品质量认证标准；2. 设备的功率和电流容量应符合负载需求，并留有一定的余量；3. 设备的选用应尽量采用高效节能、可靠性高的品牌；4. 设备的安装和使用应符合相关的操作指南和使用手册。

III. 布线与电缆规范布线与电缆是建筑电气系统中至关重要的组成部分，其安全性和可靠性直接影响到整个系统的稳定运行。

以下是一些布线与电缆的规范要求：1. 电缆的敷设应符合国家和地方相关的安全规范，特别是消防、防水和防爆要求；2. 电缆敷设应根据具体负荷和环境条件合理选用不同类型和规格的电缆；3. 电缆敷设应避免过度弯曲、受到机械压力和热源的损害；4. 电缆敷设应与其他管线进行合理隔离，以防止相互干扰和损坏。

IV. 安全防护措施建筑电气系统的安全防护措施是确保人员和设备的安全运行的重要保障。

以下是一些常见的安全防护措施：1. 设计、选择和使用电气设备应符合国家和地方相关的安全规范要求；2. 安装在易燃易爆场所的设备应符合防爆要求，并取得相应的防爆证书；3. 在关键位置设置漏电保护装置和过载保护装置，以确保人员和设备的安全；4. 设备接地应符合国家标准要求，并进行定期检测，以保证接地电阻符合规定范围。

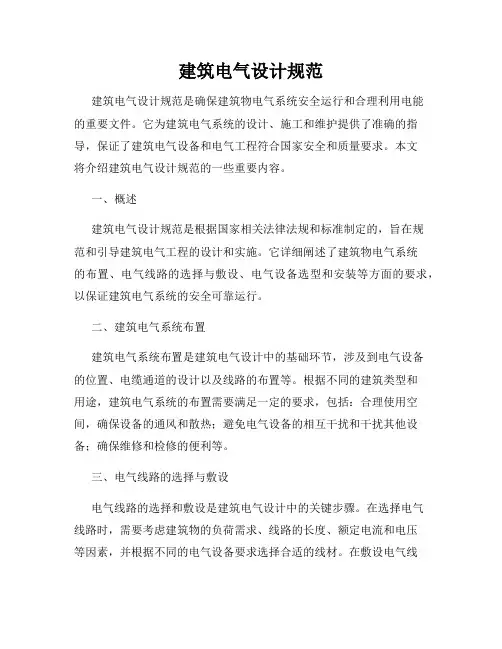

建筑电气设计规范建筑电气设计规范是确保建筑物电气系统安全运行和合理利用电能的重要文件。

它为建筑电气系统的设计、施工和维护提供了准确的指导，保证了建筑电气设备和电气工程符合国家安全和质量要求。

本文将介绍建筑电气设计规范的一些重要内容。

一、概述建筑电气设计规范是根据国家相关法律法规和标准制定的，旨在规范和引导建筑电气工程的设计和实施。

它详细阐述了建筑物电气系统的布置、电气线路的选择与敷设、电气设备选型和安装等方面的要求，以保证建筑电气系统的安全可靠运行。

二、建筑电气系统布置建筑电气系统布置是建筑电气设计中的基础环节，涉及到电气设备的位置、电缆通道的设计以及线路的布置等。

根据不同的建筑类型和用途，建筑电气系统的布置需要满足一定的要求，包括：合理使用空间，确保设备的通风和散热；避免电气设备的相互干扰和干扰其他设备；确保维修和检修的便利等。

三、电气线路的选择与敷设电气线路的选择和敷设是建筑电气设计中的关键步骤。

在选择电气线路时，需要考虑建筑物的负荷需求、线路的长度、额定电流和电压等因素，并根据不同的电气设备要求选择合适的线材。

在敷设电气线路时，需要遵循规范的要求，保证线路的安全可靠连接，并确保线路的绝缘和防护措施。

四、电气设备选型和安装电气设备的选型和安装对建筑电气系统的运行和可靠性有着重要的影响。

在选型电气设备时，需要考虑设备的功率、效率、维护便利性和品质等因素，并选择符合国家标准和规范要求的设备。

在安装电气设备时，需要严格按照规范的要求进行，保证设备的可靠接地、可靠连接和可靠运行。

五、其他要求建筑电气设计规范还包括其他一些重要的要求，如：对电气系统的绝缘和防护措施要求、对建筑物灯光设计和照明亮度的要求、对建筑物安全应急照明和电力备用系统的要求等。

这些要求都是为了保证建筑电气系统的安全可靠运行，提高建筑物的能源利用效率。

结论建筑电气设计规范是建筑电气工程的重要参考文件，它为建筑电气系统的设计、施工和维护提供了详细的指导。
