长虹液晶彩电总线调试进入方法

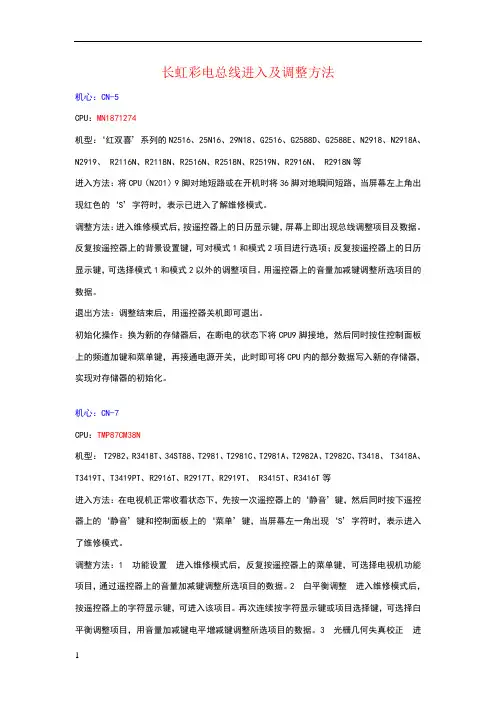

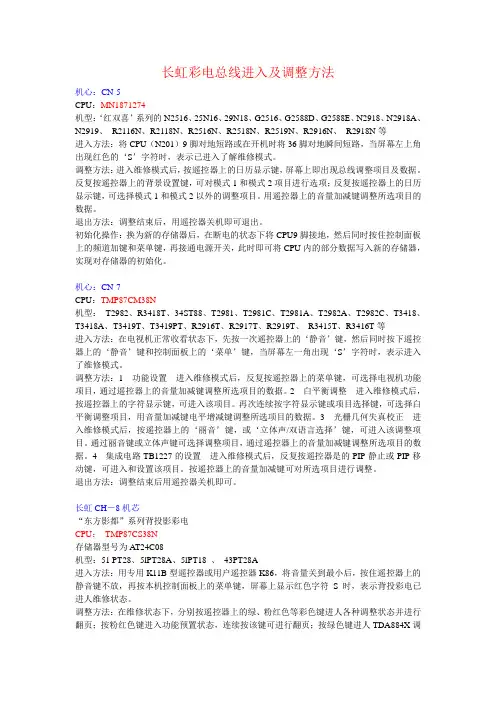

长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。

调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。

反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。

用遥控器上的音量加减键调整所选项目的数据。

退出方法：调整结束后，用遥控器关机即可退出。

初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。

机心：CN-7CPU：TMP87CM38N机型：T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。

调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。

2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。

再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。

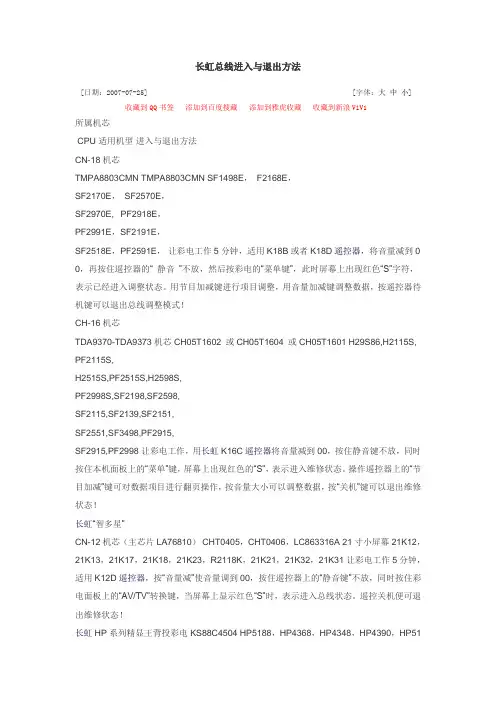

长虹总线进入与退出方法[日期：2007-07-25] [字体：大中小] 收藏到QQ书签添加到百度搜藏添加到雅虎收藏收藏到新浪ViVi所属机芯CPU 适用机型进入与退出方法CN-18机芯TMPA8803CMN TMPA8803CMN SF1498E，F2168E，SF2170E，SF2570E，SF2970E, PF2918E，PF2991E，SF2191E，SF2518E，PF2591E，让彩电工作5分钟，适用K18B或者K18D遥控器，将音量减到0 0，再按住遥控器的“ 静音”不放，然后按彩电的“菜单键”，此时屏幕上出现红色“S”字符，表示已经进入调整状态。

用节目加减键进行项目调整，用音量加减键调整数据，按遥控器待机键可以退出总线调整模式！CH-16机芯TDA9370-TDA9373机芯 CH05T1602 或CH05T1604 或CH05T1601 H29S86,H2115S, PF2115S,H2515S,PF2515S,H2598S,PF2998S,SF2198,SF2598,SF2115,SF2139,SF2151,SF2551,SF3498,PF2915,SF2915,PF2998 让彩电工作，用长虹K16C遥控器将音量减到00，按住静音键不放，同时按住本机面板上的“菜单”键，屏幕上出现红色的“S”，表示进入维修状态。

操作遥控器上的“节目加减”键可对数据项目进行翻页操作，按音量大小可以调整数据，按“关机”键可以退出维修状态！长虹“智多星”CN-12机芯（主芯片LA76810） CHT0405，CHT0406，LC863316A 21寸小屏幕21K12，21K13，21K17，21K18，21K23，R2118K，21K21，21K32，21K31 让彩电工作5分钟，适用K12D遥控器，按“音量减”使音量调到00，按住遥控器上的“静音键”不放，同时按住彩电面板上的“AV/TV”转换键，当屏幕上显示红色“S”时，表示进入总线状态。

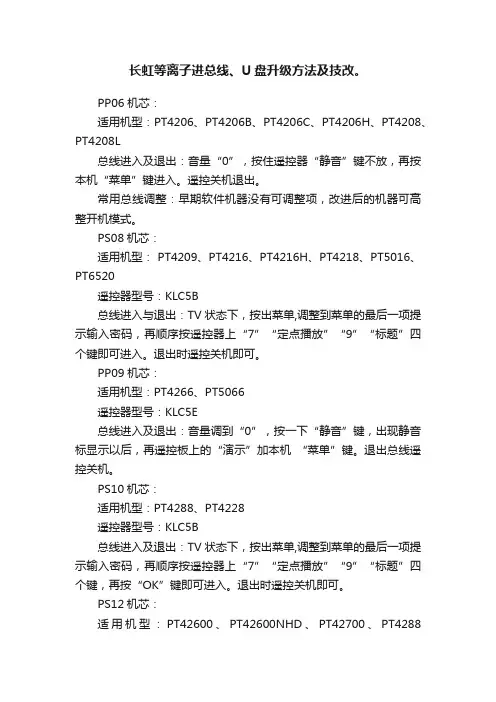

长虹等离子进总线、U盘升级方法及技改。

PP06机芯：适用机型：PT4206、PT4206B、PT4206C、PT4206H、PT4208、PT4208L总线进入及退出：音量“0”，按住遥控器“静音”键不放，再按本机“菜单”键进入。

遥控关机退出。

常用总线调整：早期软件机器没有可调整项，改进后的机器可高整开机模式。

PS08机芯：适用机型： PT4209、PT4216、PT4216H、PT4218、PT5016、PT6520遥控器型号：KLC5B总线进入与退出：TV状态下，按出菜单,调整到菜单的最后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标题”四个键即可进入。

退出时遥控关机即可。

PP09机芯：适用机型：PT4266、PT5066遥控器型号：KLC5E总线进入及退出：音量调到“0”，按一下“静音”键，出现静音标显示以后，再遥控板上的“演示”加本机“菜单”键。

退出总线遥控关机。

PS10机芯：适用机型：PT4288、PT4228遥控器型号：KLC5B总线进入及退出：TV状态下，按出菜单,调整到菜单的最后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标题”四个键，再按“OK”键即可进入。

退出时遥控关机即可。

PS12机芯：适用机型：PT42600、PT42600NHD、PT42700、PT4288（L04）、PT32600、PT32700。

遥控器型号：KPT9A-4总线进入及退出：按出菜单,调整到菜单的童锁项，提示输入密码，再顺序按遥控器上“7”“PIP图像”“9”“PIP节目减”四个键，再按“OK”键即可进入。

退出时遥控关机即可。

常用总线调整：M模式：INDEX 10项：CLEAR EEPROM为初始化复位；INDEX 11项：D MODE为进入D模式项，D模式第十五项：POWER MODE 为开机模式设置。

PS13机芯：适用机型：PT50600 ，PT42700WHD遥控器型号：KPT9A-4总线进入：TV状态下，菜单最后一项提示输入密码是依次输入“7”“PIP图象“”9“”PIP节目减“OK”键即可。

长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、 R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、 R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。

调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。

反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。

用遥控器上的音量加减键调整所选项目的数据。

退出方法：调整结束后，用遥控器关机即可退出。

初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。

机心：CN-7CPU：TMP87CM38N机型： T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、 T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、 R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。

调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。

2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。

再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。

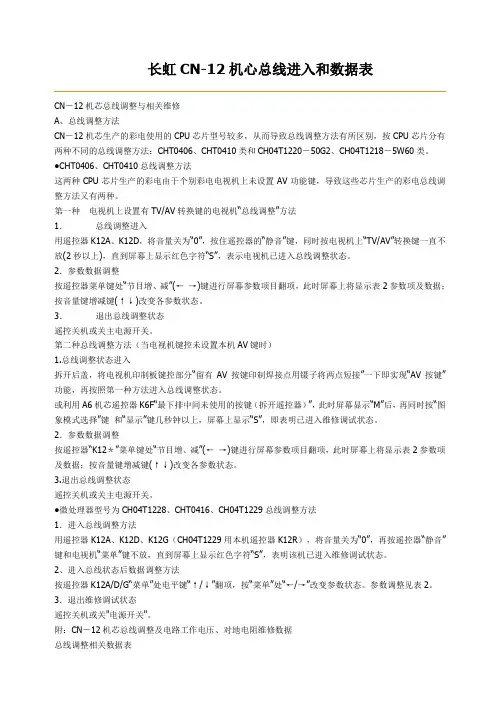

长虹CN-12机心总线进入和数据表CN－12机芯总线调整与相关维修A、总线调整方法CN－12机芯生产的彩电使用的CPU芯片型号较多，从而导致总线调整方法有所区别，按CPU芯片分有两种不同的总线调整方法：CHT0406、CHT0410类和CH04T1220－50G2、CH04T1218－5W60类。

●CHT0406、CHT0410总线调整方法这两种CPU芯片生产的彩电由于个别彩电电视机上未设置AV功能键，导致这些芯片生产的彩电总线调整方法又有两种。

第一种电视机上设置有TV/AV转换键的电视机“总线调整”方法1．总线调整进入用遥控器K12A、K12D，将音量关为“0”，按住遥控器的“静音”键，同时按电视机上“TV/AV”转换键一直不放(2秒以上)，直到屏幕上显示红色字符“S”，表示电视机已进入总线调整状态。

2．参数数据调整按遥控器菜单键处“节目增、减”(←→)键进行屏幕参数项目翻项，此时屏幕上将显示表2参数项及数据；按音量键增减键(↑↓)改变各参数状态。

3．退出总线调整状态遥控关机或关主电源开关。

第二种总线调整方法（当电视机键控未设置本机AV键时）1.总线调整状态进入拆开后盖，将电视机印制板键控部分“留有AV按键印制焊接点用镊子将两点短接”一下即实现“AV按键”功能，再按照第一种方法进入总线调整状态。

或利用A6机芯遥控器K6F“最下排中间未使用的按键（拆开遥控器）”，此时屏幕显示“M”后，再同时按“图象模式选择”键和“显示”键几秒钟以上，屏幕上显示“S”，即表明已进入维修调试状态。

2．参数数据调整按遥控器“K12＊”菜单键处“节目增、减”(←→)键进行屏幕参数项目翻项，此时屏幕上将显示表2参数项及数据；按音量键增减键(↑↓)改变各参数状态。

3.退出总线调整状态遥控关机或关主电源开关。

●微处理器型号为CH04T1228、CHT0416、CH04T1229总线调整方法1．进入总线调整方法用遥控器K12A、K12D、K12G（CH04T1229用本机遥控器K12R），将音量关为“0”，再按遥控器“静音”键和电视机“菜单”键不放，直到屏幕上显示红色字符“S”，表明该机已进入维修调试状态。

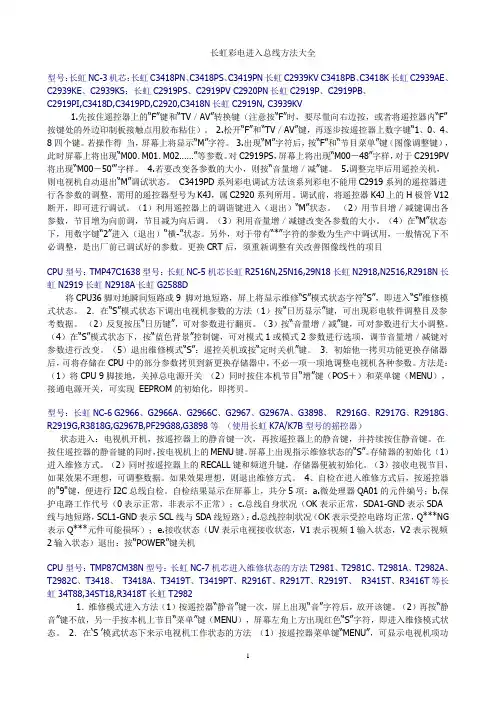

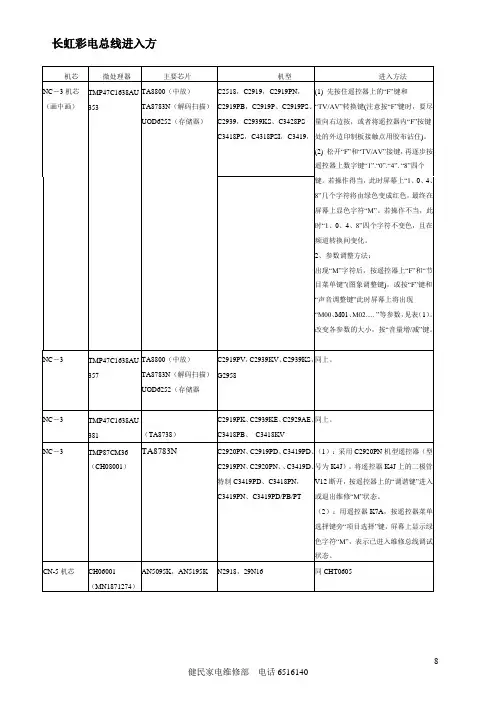

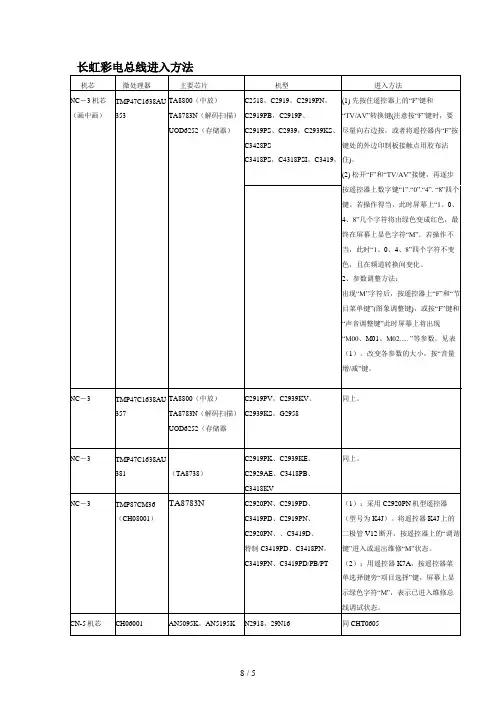

长虹彩电进入总线方法大全型号：长虹NC-3机芯：长虹C3418PN、C3418PS、C3419PN长虹C2939KV C3418PB、C3418K长虹C2939AE、C2939KE、C2939KS：长虹C2919PS、C2919PV C2920PN长虹C2919P、C2919PB、C2919PI,C3418D,C3419PD,C2920,C3418N长虹C2919N, C3939KV1.先按住遥控器上的“F”键和“TV／AV”转换键（注意按“F”时，要尽量向右边按，或者将遥控器内“F”按键处的外边印制板接触点用胶布粘住）。

2.松开“F”和“TV／AV”键，再逐步按遥控器上数字键“1、0、4、8四个键。

若操作得当，屏幕上将显示“M”字符。

3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。

对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV 将出现“M00－50”‟字样。

4.若要改变各参数的大小，则按“音量增／减”键。

5.调整完毕后用遥控关机，则电视机自动退出“M”调试状态。

C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。

调试前，将遥控器K4J上的H极管V12断开，即可进行调试。

（1）利用遥控器上的调谐键进入（退出）“M”状态。

（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。

（3）利用音量增／减键改变各参数的大小。

（4）在“M”状态下，用数字键“2”进入（退出）“横-”状态。

另外，对于带有“*”字符的参数为生产中调试用，一般情况下不必调整，是出厂前已调试好的参数。

更换CRT后，须重新调整有关改善图像线性的项目CPU型号：TMP47C1638型号：长虹NC-5机芯长虹R2516N,25N16,29N18长虹N2918,N2516,R2918N长虹N2919长虹N2918A长虹G2588D将CPU36脚对地瞬间短路或9 脚对地短路，屏上将显示维修“S”模式状态字符“S”，即进入“S”维修模式状态。

部分长虹电视总线进入方法型号：长虹NC-3机芯：长虹C3418PN、C3418PS、C3419PN长虹C2939KV C3418PB、C3418K长虹C2939AE、C2939KE、C2939KS：长虹C2919PS、C2919PV C2920PN长虹C2919P、C2919PB、C2919PI,C3418D,C3419PD,C2920,C3418N长虹C2919N, C3939KV参数：1.先按住遥控器上的“F”键和“TV／AV”转换键（注意按“F”时，要尽量向右边按，或者将遥控器内“F”按键处的外边印制板接触点用胶布粘住）。

2.松开“F”和“TV／AV”键，再逐步按遥控器上数字键“1、0、4、8四个键。

若操作得当，屏幕上将显示“M”字符。

3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。

对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV将出现“M00－50”’字样。

4.若要改变各参数的大小，则按“音量增／减”键。

5.调整完毕后用遥控关机，则电视机自动退出“M”调试状态。

C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。

调试前，将遥控器K4J上的H极管V12断开，即可进行调试。

（1）利用遥控器上的调谐键进入（退出）“M”状态。

（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。

（3）利用音量增／减键改变各参数的大小。

（4）在“M”状态下，用数字键“2”进入（退出）“横-”状态。

另外，对于带有“*”字符的参数为生产中调试用，一般情况下不必调整，是出厂前已调试好的参数。

更换CRT后，须重新调整有关改善图像线性的项目CPU型号：TMP47C1638型号：长虹NC-5机芯长虹R2516N,25N16,29N18长虹N2918,N2516,R2918N长虹N2919长虹N2918A长虹G2588D参数：将CPU36脚对地瞬间短路或9 脚对地短路，屏上将显示维修“S”模式状态字符“S”，即进入“S”维修模式状态。

LS15机芯LT3212(L01)1，LT3212(L01)进总线方法：在TV模式下将声音关到0，按遥控器静音键3秒后按本机TV/AV键。

2，通过V+/- 键选择到索引号2，通过P+/P-选择到 PANEL SEL项目通过V+/- 选择屏参数调整如：三星 TYPE为SM-LV320B1 LG屏 LG-LV320B1。

最后遥控关机F7机心(TM201F7)将音量减到0按住“静音”键不放持续2秒左右按下本机“菜单”键。

LS03机心（CHD-W170B3,150E3,TM181B3,TM201E3）音量减到0，同时按下本机“菜单”和“开待机”键即进入，按遥控器“菜单”键翻页。

LS09机芯将电视的声音调到0，按下静音键且显示静音标志，再按下演示键或是童锁键（LT4219P和LT4619P），最后按下菜单键，即进入工厂菜单模式）；LS07机芯工厂维修模式参数调整工厂模式介绍：进入工厂模式方法：将音量减至0后，按住遥控器上“静音”键不放，再按本机按键上“菜单”键进入。

按CH+和CH-翻页选择要调整的项。

退出工厂模式方法：按遥控器上“”键，退出工厂模式后要重新开机使之生效。

现将常用调试模式介绍如下，其它皆为设计参数模式，不允许擅自修改！M6 快捷键为“语言”键IFPL 调节图像和声音中频信号比列M6 快捷键为“语言”键TOP 调节AGC电压M13 快捷键为“DVD”键DVD DVD源开关DPF DPF源开关M17LOGO LOGO显示与否BLUEBACK 蓝屏开关M24AUTO 自动校正M25 快捷键为“标题”键INIT 初始化程序M28 快捷键为数字“0”IIC BUS OPEN 放开总线LS06机芯进入和退出工厂模式1、进入工厂模式当在整机断电时同时按下本机【菜单】&【】键，与此同时上电等待开机后，松开【菜单】&【】键，进入工厂设置状态。

按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。

长虹液晶电视进维修模式的方法及总线项目简介LS26机芯1、适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F2、工厂模式设置进入工厂模式方法在TV模式下通过遥控器，按如下顺序输入：静音-菜单-数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜单。

LM24工厂模式设置及参数调整：【进入方法】：1)在TV模式下的主菜单中，降低音量至0，按遥控器的静音键约4秒钟后再同时按本机按键MENU，进入工厂设置菜单；(2)可直接使用工厂遥控器的“工厂模式”按键进入注：进入工厂模式后，会有工厂菜单标志M出现。

【工厂菜单及其设置】：M 工厂菜单标志LMC24-MXX-V2.01-WX 软件版本号11/12/08 20:58:59 软件存档日期和时间Index 1 可调节项编号注意：在通过工厂模式的第12项进入D模式后，左上角显示D，而不是M，其中字母M 表示当前进入了工厂模式，D表示当前进入了设计模式，Index后面的数字代表当前调节的索引号，在该页下，可以P+/P-切换到不同的索引号,也可通过数字键直接进入某项（只可选择小于10的项)。

每个调节项目都有唯一的索引与之对应，操作人员直接按数字键或P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。

索引号与调节项目对应关系如下图：注意：M模式下第11项调整时会清空存储的数据，若非必须请不要调动1 、选择屏参方法进入工厂模式，在M模式的INDEX 2下，通过P+/P-选择到“PANEL SELECT：”再通过V+/V-选择正确的屏参项。

附: LMC24-MXX-V2.01-WX的屏参顺序LG32WXN-SBD1LG37WXN-SBD1QIMEI37CPT_37LG26WXN-SBD12 、在工厂模式下切换TV节目号可按“信息”键后消失菜单，然后通过,必须等指示灯闪烁完毕，本机P+/P-键进行切换3 、工厂模式时所有的菜单功能全部开放如有必要可使用菜单进行项目检查和效果测试。
