火焰传感器是一种能够检测火焰或火源的仪器。
它的主要参数和功能如下：
1. 灵敏度：火焰传感器的灵敏度可以调节，根据不同的应用场合可以设置不同的灵敏度。
2. 响应时间：火焰传感器的响应时间很短，一般在几毫秒之内。
3. 工作温度范围：由于火焰传感器需要在高温环境下工作，因此其工作温度范围比较广，一般在-20℃到+70℃之间。
4. 信号输出：火焰传感器一般会通过电信号或者光信号的方式输出检测结果，可以与其他设备进行联动。
5. 自检功能：火焰传感器具有自检功能，能够自动检测自身的工作状态，保证其稳定可靠地工作。
6. 抗干扰能力：火焰传感器还具有抗干扰能力，能够在电磁干扰等环境下正常工作。
7. 安装方式：火焰传感器可以采用壁挂、吸顶或者管道安装等方式，方便实际应用。
总之，火焰传感器是一种非常重要的安全设备，可以有效地检测火源，为保障人们的生命财产安全提供了重要的保障。
火焰检测器工作原理火焰检测器是一种用于监测火灾的设备，它能够及时发现火焰并发出警报，有效地保护人们的生命和财产安全。
那么，火焰检测器是如何工作的呢？接下来，我们将详细介绍火焰检测器的工作原理。
首先，火焰检测器通常采用光电传感器来检测火焰。
光电传感器是一种能够感知光线变化的传感器，它能够检测到火焰产生的光线。
当火焰产生时，光电传感器会感知到光线的变化，并将信号传送给控制器。
其次，控制器接收到光电传感器传来的信号后，会立即启动报警装置。
报警装置可以是声光报警器，也可以是自动喷水系统。
无论是哪种报警装置，其目的都是在火灾发生时及时警示人们，并采取相应的灭火措施。
此外，火焰检测器还可以通过红外线或紫外线传感器来检测火焰。
这些传感器能够感知火焰产生的红外线或紫外线，从而及时发现火灾。
这种检测方式对于一些隐蔽的火焰尤为有效，能够提高火灾检测的准确性。
另外，一些高级的火焰检测器还配备了烟雾传感器。
烟雾传感器能够检测到燃烧产生的烟雾，当烟雾浓度超过一定的阈值时，火焰检测器会启动报警装置。
这种综合式的火灾检测方式能够更加全面地监测火灾的发生，提高了火灾的检测率和准确性。
总的来说，火焰检测器通过光电传感器、红外线传感器、紫外线传感器以及烟雾传感器等多种传感器的配合，能够及时准确地监测火灾的发生。
一旦发现火灾，火焰检测器会立即启动报警装置，提醒人们注意并采取相应的灭火措施，有效地保护了人们的生命和财产安全。
综上所述，火焰检测器是一种非常重要的火灾监测设备，它通过多种传感器的配合，能够及时准确地发现火灾，保护人们的生命和财产安全。
希望通过本文的介绍，大家对火焰检测器的工作原理有了更深入的了解。

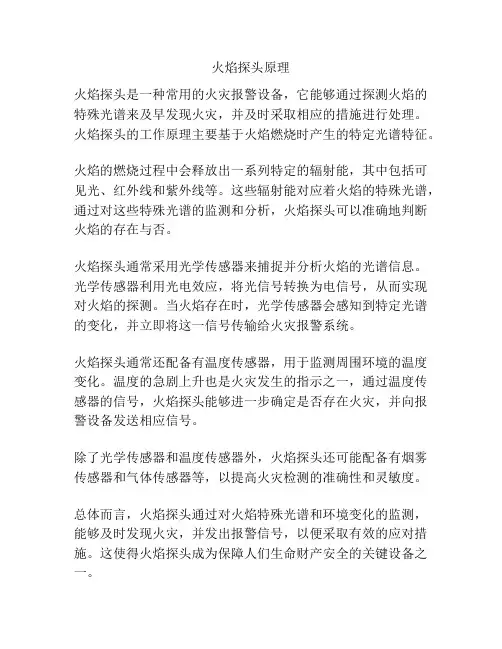

火焰探头原理
火焰探头是一种常用的火灾报警设备，它能够通过探测火焰的特殊光谱来及早发现火灾，并及时采取相应的措施进行处理。
火焰探头的工作原理主要基于火焰燃烧时产生的特定光谱特征。
火焰的燃烧过程中会释放出一系列特定的辐射能，其中包括可见光、红外线和紫外线等。
这些辐射能对应着火焰的特殊光谱，通过对这些特殊光谱的监测和分析，火焰探头可以准确地判断火焰的存在与否。
火焰探头通常采用光学传感器来捕捉并分析火焰的光谱信息。
光学传感器利用光电效应，将光信号转换为电信号，从而实现对火焰的探测。
当火焰存在时，光学传感器会感知到特定光谱的变化，并立即将这一信号传输给火灾报警系统。
火焰探头通常还配备有温度传感器，用于监测周围环境的温度变化。
温度的急剧上升也是火灾发生的指示之一，通过温度传感器的信号，火焰探头能够进一步确定是否存在火灾，并向报警设备发送相应信号。
除了光学传感器和温度传感器外，火焰探头还可能配备有烟雾传感器和气体传感器等，以提高火灾检测的准确性和灵敏度。
总体而言，火焰探头通过对火焰特殊光谱和环境变化的监测，能够及时发现火灾，并发出报警信号，以便采取有效的应对措施。
这使得火焰探头成为保障人们生命财产安全的关键设备之一。

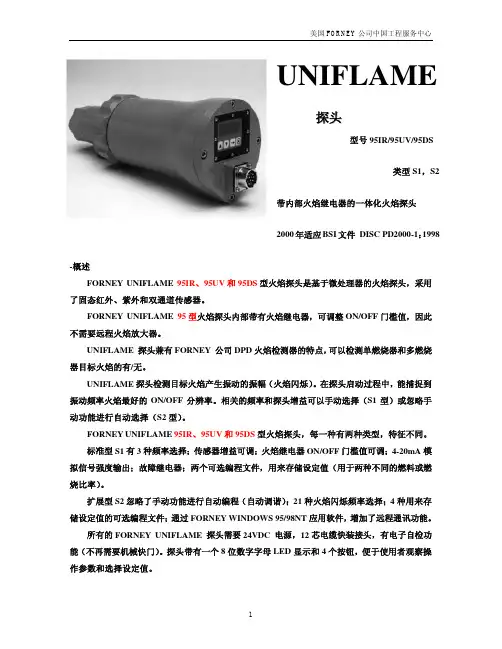

火焰检测探头原理
火焰检测探头采用的原理是红外线热辐射识别技术。
该技术是基于火焰产生的热辐射的特殊性质，通过测量火焰的辐射能量来判断是否存在火焰。
首先，火焰是由高温下的燃烧所产生的。
燃烧过程中，火焰会散发出可见光和热辐射。
其中，热辐射主要是指在红外光谱范围内的辐射。
火焰检测探头内部配备有红外线传感器，该传感器可以感知到红外线辐射的能量。
当火焰存在时，火焰会发出一定强度的红外辐射能量。
火焰检测探头通过测量接收到的红外辐射能量的变化来判断是否存在火焰。
当没有火焰存在时，探头接收到的红外辐射能量非常微弱。
而当有火焰存在时，火焰产生的红外辐射能量会大幅增强。
探头会将接收到的红外辐射能量与预设的阈值进行比较。
当接收到的红外辐射能量超过阈值时，探头会发送信号给控制系统，以触发相应的火警报警。
通过红外线热辐射识别技术，火焰检测探头可以实现对火灾的快速检测和报警。
该技术灵敏度高，能够及时准确地发现火焰，提高了火灾安全性能。

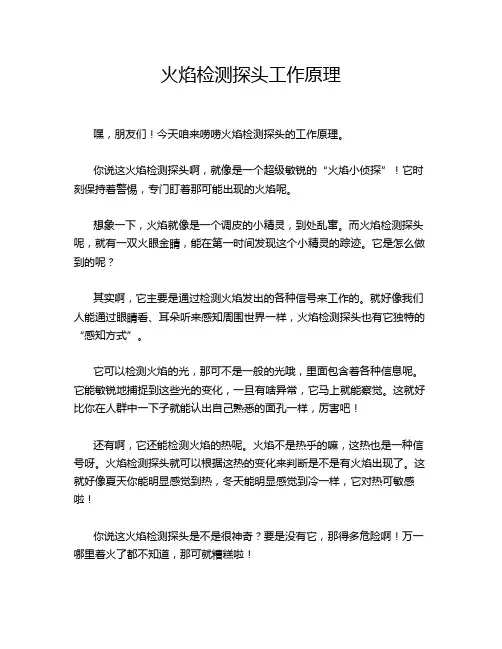

火焰检测探头工作原理嘿，朋友们！今天咱来唠唠火焰检测探头的工作原理。
你说这火焰检测探头啊，就像是一个超级敏锐的“火焰小侦探”！它时刻保持着警惕，专门盯着那可能出现的火焰呢。
想象一下，火焰就像是一个调皮的小精灵，到处乱窜。
而火焰检测探头呢，就有一双火眼金睛，能在第一时间发现这个小精灵的踪迹。
它是怎么做到的呢？其实啊，它主要是通过检测火焰发出的各种信号来工作的。
就好像我们人能通过眼睛看、耳朵听来感知周围世界一样，火焰检测探头也有它独特的“感知方式”。
它可以检测火焰的光，那可不是一般的光哦，里面包含着各种信息呢。
它能敏锐地捕捉到这些光的变化，一旦有啥异常，它马上就能察觉。
这就好比你在人群中一下子就能认出自己熟悉的面孔一样，厉害吧！还有啊，它还能检测火焰的热呢。
火焰不是热乎的嘛，这热也是一种信号呀。
火焰检测探头就可以根据这热的变化来判断是不是有火焰出现了。
这就好像夏天你能明显感觉到热，冬天能明显感觉到冷一样，它对热可敏感啦！你说这火焰检测探头是不是很神奇？要是没有它，那得多危险啊！万一哪里着火了都不知道，那可就糟糕啦！它就默默地坚守在那里，不声不响，却时刻为我们的安全保驾护航。
你说它像不像一个默默守护我们的无名英雄？而且啊，这火焰检测探头的应用可广泛啦！工厂里、仓库里、各种有火灾隐患的地方都少不了它。
它就像是一个不知疲倦的卫士，时刻警惕着火灾的威胁。
咱可得好好感谢这个小家伙呢，是它让我们的生活多了一份安全保障。
它虽然不大，作用可大着呢！所以啊，可别小瞧了它哦！总之，火焰检测探头就是这么神奇又重要的存在，它用自己独特的方式守护着我们的安全，让我们能安心地生活和工作。
怎么样，是不是对它刮目相看啦？。
火焰检测探头冷却风系统说明书哈尔滨市中能自动化设备有限公司1、用途：火焰检测装置是电站锅炉等大型燃烧设备炉膛安全监控系统（FSSS）的关键设备。
火焰检测探头冷却风系统是其中一个重要部分，只有保证冷却风质量才能保证火焰检测效果及火检探头的寿命。
本系统的基本功能是冷却及清洁火焰检测探头，保证其在锅炉内最佳检测点安全可靠地运行。
2、主要技术参数及选型参考2.1主要技术参数见表12.2选型时应根据火检探头型式、数量（Z）、风量（Q＝D╳q╳z,k-余量系数，一般可取1.1~1.3，q-每个探头的需风量，一般取1.0m3/min,z-探头数量），布置形式等组成通风管网系统，然后进行系统空气动力计算，得出风阻特性曲线。
根据高压离心通风机性能曲线得出最佳工作点，从而确定风机及所需冷却风系统型号。
2.3冷却风系统保证在不同工况下运行的火检探头的入口风压比炉膛压力高出一定的整定值，以使维持每个探头导管的风量至少为每分钟1.0立方米。
管路测点对炉膛差压开关的设定值为2000 Pa，低于此值延时5秒钟后应报警，同时启动另一台风机。
测点位置见附图。
图1 压力测点示意图2.4过滤器进出口设置差压开关，用以做为判断过滤网堵塞报警开关。
判断堵塞的差压开高于400pa时，应报警，提示运行人员去清洗滤网。
3主要组成部分及结构特征3.1冷却风系统主要由冷却风机、空气过滤器、转换档板、差压开关及冷却风就地控制柜等组成。
来自外界或送风机出口的空气经两路并联过滤器的过滤，送至两台并联的冷却风机入口，冷却风机将空气变为高压风送入三通路的换向挡板，再由一个总出口进入管网，两台风机互为100%备用，任一台均能满足所有探头的冷却风要求。
3.2在探头冷却风机附近设有风机控制箱，负责风机的控制，其控制方式应遥控\就地手操兼容，控制箱上有风机的状态显示，箱体为悬挂防雨结构。
3.3风机控制柜所需电源要求两路供电，采用一控二方式，电源取自AC380V母线两个半段母线上。

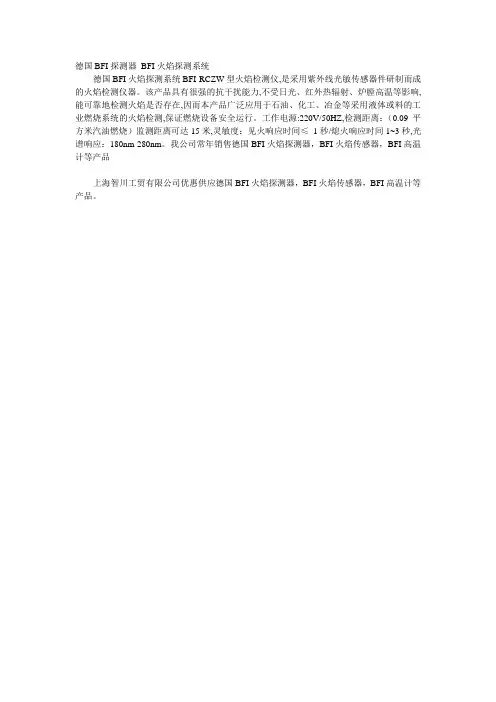

德国BFI探测器BFI火焰探测系统
德国BFI火焰探测系统BFI-RCZW型火焰检测仪,是采用紫外线光敏传感器件研制而成的火焰检测仪器。
该产品具有很强的抗干扰能力,不受日光、红外热辐射、炉膛高温等影响,能可靠地检测火焰是否存在,因而本产品广泛应用于石油、化工、冶金等采用液体或料的工业燃烧系统的火焰检测,保证燃烧设备安全运行。
工作电源:220V/50HZ,检测距离：（0.09平方米汽油燃烧）监测距离可达15米,灵敏度：见火响应时间≤1秒/熄火响应时间1~3秒,光谱响应：180nm-280nm。
我公司常年销售德国BFI火焰探测器，BFI火焰传感器，BFI高温计等产品
上海智川工贸有限公司优惠供应德国BFI火焰探测器，BFI火焰传感器，BFI高温计等产品。
火焰检测器火焰检测器对于大家来说是个新名词，一直以来，对于我们的认得当中，火是不可把握的，随着科学的进展，人们渐渐认得了火焰，同时也创造了认得火焰的工具——火焰检测器，它重要是由探头和信号处理器两个部分构成。
目录定义分类定义检测燃烧室或燃烧器火焰强度的装置。
重要由探头和信号处理器两部分构成，输出表示火焰强度的模拟量信号、表示有无火焰的开关量信号和（或）表示火焰强度的视频信号。
分类1、紫外光火焰检测器紫外光火焰检测器采纳紫外光敏管作为传感元件，其光谱范围在O.006～0.4m之间。
紫外光敏管是一种固态脉冲器件，其发出的信号是自身脉冲频率与紫外辐射频率成正比例的随机脉冲。
紫外光敏管有二个电极，一般加交流高电压。
当辐射到电极上的紫外光线充足强时，电极间就产生“雪崩”脉冲电流，其频率与紫外光线强度有关，高达几千赫兹。
灭火时则无脉冲。
2、可见光火焰检测器可见光火焰检测器采纳光电二极管作为传感元件，其光谱响应范围在0.33～0.7m之间。
可见光火焰检测器由探头、机箱和冷却设备等部分构成。
炉膛火焰中的可见光穿过探头端部的透镜，经由光导纤维到达探头小室，照到光电二极管上。
该光电二极管将可见光信号转换为电流信号，经由对数放大器转换为电压信号。
对数放大器输出的电压信号再经过传输放大器转换成电流信号。
然后通过屏蔽电缆传输至机箱。
在机箱中，电流信号又被转换为电压信号。
代表火焰的电压信号分别被送到频率检测线路、强度检测线路和故障检测线路。
强度检测线路设有两个不同的限值，即上限值和下限值。
当火焰强度上限值时，强度灯亮，表示着火；当强度低于下限值时，强度灯灭，表示灭火。
频率检测线路用来检测炉膛火焰闪亮频率，它依据火焰闪亮的频率是高于还是低于设定频率，可正确判定炉膛有无火焰。
故障检测线路也有两个限值，在正常的情况下，其值保持在上、下限值之间。
一旦机箱的信号输入回路显现故障，如光电管至机箱的电缆断线，则上述电压信号立刻偏离正常范围，从而发出故障报警信号。
天然气燃烧器火焰侦测器原理
天然气燃烧器火焰侦测器原理
随着天然气在家庭和工业中的广泛应用，对其使用安全性的要求也越来越高。
因此，天然气燃烧器火焰侦测器的应用变得越来越普遍。
那么，天然气燃烧器火焰侦测器是如何工作的呢？
天然气燃烧器火焰侦测器基本原理是依据火焰发出的光信号，通过光电传感器的反应而实现的。
当火焰产生时，它会通过燃烧释放出可见光，特别是在红外光谱区域，这种光信号被称为火焰光。
然后，光电传感器接收到这个火焰光，产生一个电信号。
一般来说，光电传感器是由一个光电管和一个集成电路组成的。
当火焰发生时，火焰光会被光电管接收，这时光电管的阴极极性与阳极相反，产生一个电信号。
随着信号的增强，集成电路产生报警信号，保护用户的安全。
虽然火焰光信号对于天然气燃烧器有安全保护作用，但也会因为光照强度的不同而导致误报，例如电采暖或自然灯光等可以约束火焰侦测器的效果。
因此，为了提高火焰侦测器的准确性，还需要在燃气加热系统中使用红外热电式气体检测器，以检测更多不同种类的气体。
当
集成电路中检测到红外信号时，会发出警报信号，提醒客户处理可能出现的故障。
这种气体检测器与火焰侦测器的工作原理很相似，不同之处在于检测的信息不同。
尽管如此，火焰侦测器在天然气加热系统中的使用已经成为标配，无论对家庭还是工业应用都已经得到广泛的应用。
它为用户提供了额外的安全保障，使他们在生活和工作中更加安静和舒适。
火焰检测器工作原理
火焰检测器是一种用于检测和报警火灾的设备，其工作原理基于火焰的光学特性和热学特性。
光学火焰检测器使用光电探测器来检测火焰产生的可见光和红外辐射。
当火焰产生时，火焰发出的光线会被探测器接收到，并通过光电传感器转化为电信号。
这些电信号经过智能算法的分析和处理，可以确定是否存在火焰，并触发火警报警。
热学火焰检测器则通过检测火焰的热量来作出判断。
火焰产生时会释放出大量的热量，热学火焰检测器通过测量周围环境的温度变化，可以察觉到火焰的存在。
一旦检测到异常的热量，热学火焰检测器会发出警报。
火焰检测器通常还会结合其他传感器，如烟雾传感器和气体传感器，来提高火灾的检测能力。
例如，当烟雾或有害气体产生时，烟雾传感器或气体传感器会将相应的信号发送给火焰检测器，从而更准确地判断现场是否发生火灾。
总之，火焰检测器通过光学或热学技术来检测火焰的存在，从而及早地发现火灾并采取适当的措施，以保护人员生命和财产安全。
加热炉火焰检测器原理
火焰检测器（FireDetector）是用于监测炉膛火焰状态的自动控制系统。
它可以通过检测燃烧过程中火焰的颜色、强度和形状来判断燃烧是否正常。
火焰检测器主要由以下三部分组成：
（1）热电偶
热电偶是一个电阻温度计，它的工作原理是当其靠近炉膛出口时，能使其在高温下电阻产生变化，将信号送到控制系统，经过分析处理后发出报警信号。
热电偶一般使用白铜丝或镀银的不锈钢丝制作。
（2）光电传感器
光电传感器是一个红外探测器，当其接收到红外光时，就会产生电流信号。
该信号可经放大电路放大后，送入单片机进行处理。
当火焰发生时，红外光就会被激发出来。
被激发出来的红外光经光电转换后可以输出0~5V的直流信号。
（3）单片机
单片机是火焰检测系统的控制中心。
它接受光电传感器输出的电流信号和电压信号，根据这些信号计算出火焰的强度和形状，
— 1 —
并通过执行机构控制火焰的熄灭和开启，从而实现对炉膛内燃烧状态的检测。
— 2 —。
燃烧器燃烧机火焰检测器原理
火焰检测器的原理通常基于光学、电磁、声波等不同的物理效应。
下面我们将分别介绍几种常见的原理。
1.光电检测原理（光电火焰探头）
光电火焰探头采用火焰的光辐射特性来检测火焰的存在。
它通过放射和接收红外光或紫外光，并通过光电二极管或光敏电阻器来转换光信号为电信号，进而判断火焰是否存在。
当火焰存在时，光信号会被接收器接收到，产生电信号；当火焰消失时，光信号则无法被接收，电信号也相应消失。
2.离子火焰检测原理（离子化电流检测）
离子火焰检测器利用燃烧火焰产生的离子化电流来检测火焰的存在。
当火焰燃烧时，火焰本身会在燃烧区域内产生离子，并形成离子电流。
离子火焰检测器通过检测这种离子电流的强弱来判断火焰是否存在。
通常情况下，如果火焰存在，离子电流会有明显的变化，而如果火焰消失，离子电流则会降低至几乎为零。
3.热敏火焰检测原理（红外线检测）
热敏火焰检测器利用火焰的热辐射特性来检测火焰的存在。
火焰会释放出大量的热辐射，其中包括红外线辐射。
热敏火焰检测器通过检测红外线的强度，并与预设的阈值进行比较，来判断火焰是否存在。
当火焰存在时，红外线强度会超过阈值；当火焰消失时，红外线强度则会降低至阈值以下。
以上是几种常见的燃烧器燃烧机火焰检测器的工作原理。
它们在工业领域中被广泛应用，不仅可以实时监测火焰的存在，还可以及时发出报警信号，以确保燃烧过程的安全性和稳定性。
摆动燃烧器火焰检测探头
摘要：为保障电厂锅炉的安全稳定运行、防止燃料浪费及爆炸事故的发生，火焰检测系统必不可少。
传统的火焰检测探头因燃烧器的改造升级（燃烧器可进行一定幅度的摆动，保证燃烧稳定充分）逐步出现了种种安全隐患。
为防止安全事故的发生，摆动燃烧器火焰检测探头在原有火焰检测探头设计的基础上，融合了金属波纹管以及滑动法兰装置的性能特点，保证火焰检测探头及其组件的正常运作，从而可以更加全面实时的检测到火焰的燃烧状况，增强对锅炉运行安全性的掌控，节约资源。
关键词：火焰检测；燃烧器；火焰检测探头；安全节约
概述
目前全世界火力发电量约占总发电量的70%。
因此，电站锅炉无论从它的作用还是从能源消耗来看，对社会经济的发展都有重大的影响。
锅炉安全稳定运行和资源节约也显得极为重要。
火焰检测探头作为检测锅炉是否安全稳定运行的第一道防线，它能实时的反映出锅炉内部的火焰燃烧状况，防止锅炉灭火引发的资源浪费及爆炸事故的发生。
经过锅炉的不断改造升级，传统的固定式燃烧器渐渐被可摆动式燃烧器所取代。
摆动燃烧器火焰检测探头，就是可以随着燃烧器喷口进行上下幅度摆动的火焰检测探头。
它随着燃烧器喷口摆动，实时准确地监测相应燃烧器的火焰燃烧状况，以此增强对锅炉运行稳定性的监控能力。
1.系统构成
摆动燃烧器火焰检测探头由火检探头管、光纤镜头组件、火焰检测器和滑动法兰装置等构成。
各组件之间相互协调运作，共同实现火检探头随燃烧器摆动，实时监控的目的。
1.1火检探头管
火检探头管分为内外两种。
内探头管用于连接保护光纤镜头组件及后端处理器。
外探头管用于定位探头位置、连接火检冷却风及保护内探头管组件等。
因此内探头管置于外探头管中，内外探头管之间的空隙供通火检冷却风用。
原有的锅炉燃烧器一般都是不可以摆动的，内外火检探头管也均为普通硬直管。
为了使燃料燃烧充分，节约资源，传统的固定式燃烧器渐渐改造升级为可摆动式燃烧器。
因此，为了满足火检探头随燃烧器摆动的目的，内外探头管在原来的基础上都各自加有一段金属波纹管（弯曲韧性较强），其作用是在探头随燃烧器喷口摆动时，可进行一定程度的运动补偿，防止刚性拉扯。
火检探头管的长度需要根据锅炉燃烧器的尺寸来定制。
1.2光纤镜头组件
光纤镜头组件的作用是将炉膛内火焰的光信号传输至处理器的探头板上。
光纤是采用高折射率的芯体与低折射率的包覆材料拉制而成。
芯体具有良好的透光性能，它以极低的衰减将目标火焰的信号从镜头组前端传至后端。
光学镜头组位于探头的最前端，作用是将火焰发出的光聚焦后传至光纤的端面上。
1.3火焰检测器
常见的火焰检测器一般分为：紫外光火焰检测器、红外光火焰检测器、可见光火焰检测器三种。
火焰检测器的原理是通过发光二极管将火焰光信号转换为电信号，通过处理器放大变换以数显型式输出。
1.4滑动法兰装置
滑动法兰装置，由管、填料函、密封件、螺母、外挡圈、内挡圈等组成。
具体操作方法为：首先将滑动法兰后端的螺母拆下，并取出内外挡圈，随后将其穿在外套管上。
将内挡圈、密封件、外挡圈依次放入滑动法兰装置与外探头管之间的空隙中，并用大螺母将其把紧，最后将滑动法兰装置固定在炉壁上。
当燃烧器带动火检探头管摆动时，可实现外探头管与炉壁之间的相对运动，且密封性能良好。
摆动燃烧器火焰检测探头
2.工作原理
火焰检测：煤粉（燃油）在锅炉内燃烧时，火焰发出的光通过镜头聚焦后传至光纤上，经过光纤传送至火焰检测器的光源接收器上，通过光电转换、A / D 转换、放大器增益放大等方式将信号传输给处理器。
根据预先设定的火焰强度和脉动频率有火、无火识别标准，自行进行识别，并通过数模转换等方式给出相应的指示和信号。
摆动说明：火检外探头管前端通过焊接方式固定在燃烧器的二次风道喷口处，当燃烧器进行摆动时（一般为±30°幅度），将带动着火检外探头管一起运动。
此时火检外探头管上的金属波纹管凭借着自身的弯曲韧性，在外探头管拉动时起到相对运动补偿的作用。
过去，火检外探头管的后端都是直接焊接在炉壁上的，所以当金属波纹管部位发生运动补偿不足时，将出现刚性拉扯，使外探头管破裂，冷却风外泄，设备烧损。
为了防止这一问题的发生，摆动燃烧器火检探头在原有的基础上又加上滑动法兰装置来调节。
将滑动法兰装置套在外探头管后端，使滑动法兰装置与炉壁焊接。
当金属软管部位出现补偿不足时，外探头管可以凭借着滑动法兰装置与炉壁之间进行相对运动，以此消除刚性拉扯力。
同时滑动法兰装置也可以满足其密封性，防止热气外泄，烧损后端的火焰检测器。
3.结语
摆动燃烧器火焰检测探头结构简单、易于安装维护，且安全性能高。
实现了
火检探头随燃烧器摆动检测的功能。
参考文献：
[1]解钦远，陈尚彬，陈光明等.工业燃油燃气燃烧器通用技术条件（GB/T19839-2005），2005，7.
[2]陆政等.火力发电厂锅炉炉膛安全监控系统技术规程（DL/T1091-2008），2008，6.
[3]张新伟.对锅炉火焰检测装置的探析[J].华东电力，2002.5.
[4]王志伟.锅炉火焰监测系统的设计和应用[J].科技传播，2013.12.08.
[5]张晓明等. DG1025/18.2-Ⅱ型锅炉燃烧器火嘴摆动改造[C]，2004.8.。
