计量标准技术报告(二等铂电阻温度计)

二等铂电阻温度计标准装置检定结果不确定度分析不确定度是对测量结果受测量误差影响不确定程度的描述，本文依据《JJG （气象）002-2015自动气象站温度传感器检定规程》完成检定结果重复性试验，并依据《JJF1059.1-2012 测量不确定度评定与表示》的要求，完成二等铂电阻温度计标准装置检定结果进行分析，确保气象用铂电阻温度传感器观测数据的可靠性。

关键字：铂电阻温度传感器;不确定度，二等铂电阻1. 前言测量不确定度[1]是“表征合理地赋予被测量之值的分散性，与测量结果相联系的参数”。

意味着对测量结果可信性、有效性的怀疑程度或不肯定程度，是定量说明测量结果的质量的一个参数。

测量结果是否可信根据测量误差来判断，但是测量误差只能体现结果的短期质量。

测量过程是否持续受控，测量结果是否能保持稳定一致，测量能力是否符合相关要求，就需要用测量不确定度来衡量。

测量不确定度越大，表示偏差可能越大;测量不确定度越小，表示数值可能更稳定。

不过，不管测量不确定度多小，测量不确定度范围必须包括真值（一般用约定真值代替），否则表示测量过程已经失效。

朱乐坤[2]对自动气象站各要素传感器检定结果做了不确定度分析，2014年陈桂生[3]对工业铂热电阻不同检定方法的可信度进行了研究评定;2015年郑亮等[4]对自动气象站气象要素计量性能要求进行了探讨。

2. 二等铂电阻温度计检定装置二等铂电阻温度计标准装置由标准铂电阻温度计、高精密直流测温电桥、制冷恒温槽和数字多用表等组成，利用铂电阻值随温度变化而变化的特性，对自动气象站铂电阻温度传感器进行检定，检定规程为《JJG（气象）002-2015自动气象站温度传感器检定规程》。

2.1标准器及配套设备标准器：一等标准铂电阻温度计，测量范围（-190～+420）℃;配套设备：（1）高精密直流测温电桥，测量范围0.01Ω～500kΩ，不确定度等级为0.0001级;（2）制冷恒温槽，波动度：≤±0.01℃/30min，均匀度：≤0.01℃;（3）数字多用表：测量范围100 -1000 ，测试分辨率0.1 。

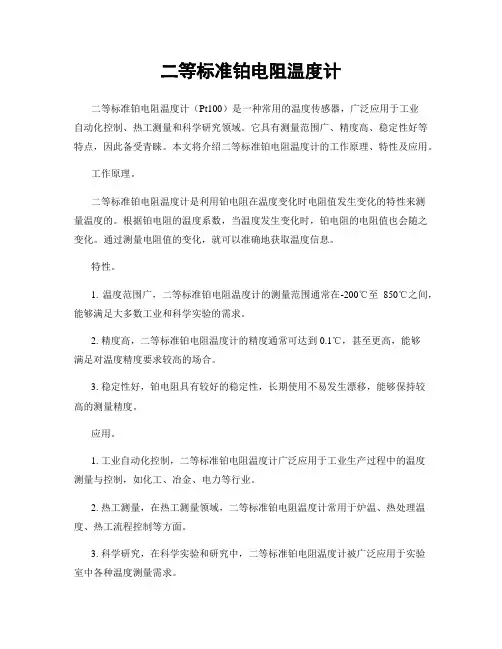

二等标准铂电阻温度计二等标准铂电阻温度计（Pt100）是一种常用的温度传感器，广泛应用于工业自动化控制、热工测量和科学研究领域。

它具有测量范围广、精度高、稳定性好等特点，因此备受青睐。

本文将介绍二等标准铂电阻温度计的工作原理、特性及应用。

工作原理。

二等标准铂电阻温度计是利用铂电阻在温度变化时电阻值发生变化的特性来测量温度的。

根据铂电阻的温度系数，当温度发生变化时，铂电阻的电阻值也会随之变化。

通过测量电阻值的变化，就可以准确地获取温度信息。

特性。

1. 温度范围广，二等标准铂电阻温度计的测量范围通常在-200℃至850℃之间，能够满足大多数工业和科学实验的需求。

2. 精度高，二等标准铂电阻温度计的精度通常可达到0.1℃，甚至更高，能够满足对温度精度要求较高的场合。

3. 稳定性好，铂电阻具有较好的稳定性，长期使用不易发生漂移，能够保持较高的测量精度。

应用。

1. 工业自动化控制，二等标准铂电阻温度计广泛应用于工业生产过程中的温度测量与控制，如化工、冶金、电力等行业。

2. 热工测量，在热工测量领域，二等标准铂电阻温度计常用于炉温、热处理温度、热工流程控制等方面。

3. 科学研究，在科学实验和研究中，二等标准铂电阻温度计被广泛应用于实验室中各种温度测量需求。

总结。

二等标准铂电阻温度计作为一种常用的温度传感器，具有测量范围广、精度高、稳定性好等特点，适用于工业自动化控制、热工测量和科学研究等领域。

通过对其工作原理、特性及应用的了解，能够更好地发挥其在温度测量领域的作用，为各行业的生产和科研提供可靠的温度数据支持。

计量标准技术报告
计量标准名称二等铂电阻温度计标准装置计量标准负责人xx
建标单位名称xxx有限公司
填写日期2023.4.20
目录
一、建立计量标准的目的…………………………………………………… ( 3 )
二、计量标准的工作原理及其组成……………………………………( 3 )
三、计量标准器及主要配套设备…………………………………………( 4 )
四、计量标准的主要技术指标 (5)
五、环境条件……………………………………………………………( 5 )
六、计量标准的量值溯源和传递框图………………………………………( 6 )
七、计量标准的稳定性考核…………………………………………………( 7 )
八、检定或校准结果的重复性试验……………………………………………( 8 )
九、检定或校准结果的不确定度评定 (9)
十、检定或校准结果的验证…………………………………………………( 15 ) 十一、结论……………………………………………………………………( 16 ) 十二、附加说明…………………………………………………………………( 16 )
注：应当提供《检定或校准结果的重复性试验记录》。

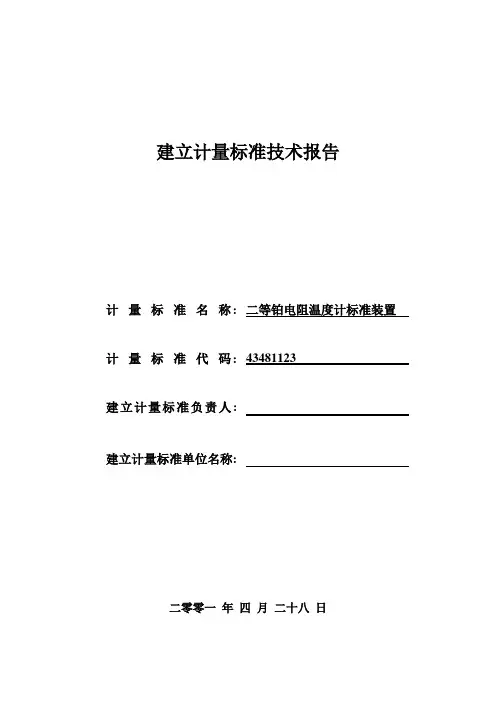

建立计量标准技术报告
计量标准名称:二等铂电阻温度计标准装置计量标准代码:43481123
建立计量标准负责人:
建立计量标准单位名称:
二零零一年四月二十八日
说明
1．建立计量标准技术报告由申请计量标准考核的计量技术机构撰写，随“计量标准考核申请表”一并上报主持计量标准考核单位。

2．建立计量标准技术报告的附录栏主要内容包括：采用的检定规程或国家标准，试验数据的原始记录，计量标准装置操作规程，数据对比记录等，由申请考核单位现场提供给标准考评小组。

3．建立计量标准技术报告的撰写方法详见《如何组织计量标准考核工作》一书。

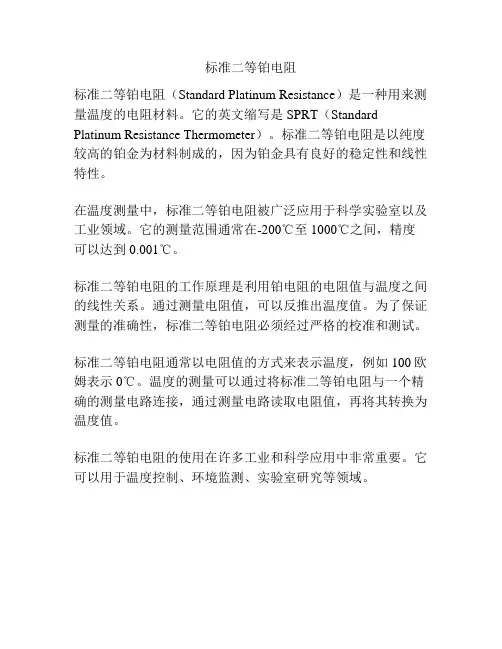

标准二等铂电阻
标准二等铂电阻（Standard Platinum Resistance）是一种用来测量温度的电阻材料。

它的英文缩写是SPRT（Standard Platinum Resistance Thermometer）。

标准二等铂电阻是以纯度较高的铂金为材料制成的，因为铂金具有良好的稳定性和线性特性。

在温度测量中，标准二等铂电阻被广泛应用于科学实验室以及工业领域。

它的测量范围通常在-200℃至1000℃之间，精度可以达到0.001℃。

标准二等铂电阻的工作原理是利用铂电阻的电阻值与温度之间的线性关系。

通过测量电阻值，可以反推出温度值。

为了保证测量的准确性，标准二等铂电阻必须经过严格的校准和测试。

标准二等铂电阻通常以电阻值的方式来表示温度，例如100欧姆表示0℃。

温度的测量可以通过将标准二等铂电阻与一个精确的测量电路连接，通过测量电路读取电阻值，再将其转换为温度值。

标准二等铂电阻的使用在许多工业和科学应用中非常重要。

它可以用于温度控制、环境监测、实验室研究等领域。

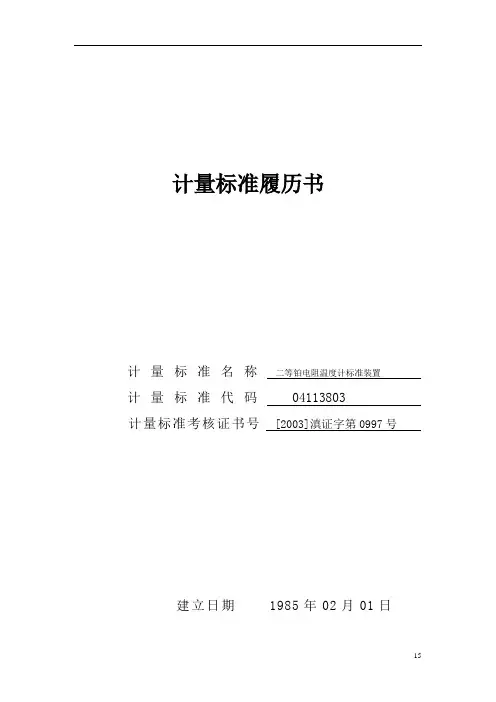

计量标准履历书计量标准名称二等铂电阻温度计标准装置计量标准代码04113803计量标准考核证书号[2003]滇证字第0997号建立日期1985年02月01日目录一、计量标准基本情况记载…………………………………………（2-3 ）二、计量标准器、配套设备及设施登记……………………………（4 ）三、计量标准考核（复查）记录……………………………………（5 ）四、计量标准器的稳定性考核图表 (6)五、计量标准器及主要配套设备量值溯源记录……………………（7 ）六、计量标准器及配套设备修理记录………………………………（8 ）七、计量标准器及配套设备更换登记………………………………（9 ）八、计量检定规程或计量技术规范（更换）登记………………………（10 ）九、检定或校准人员（更换）登记…………………………………（10 ）十、计量标准负责人（更换）登记…………………………………（11 ）十一、计量标准使用记录……………………………………………（12 ）一、计量标准基本情况记载二、计量标准器、配套设备及设施登记三、计量标准考核（复查）记录四、计量标准器稳定性考核图表计量标准器的稳定性考核记录表计量标准器的稳定性曲线图yt五、计量标准器及主要配套设备量值溯源记录六、计量标准器及配套设备修理记录七、计量标准器及配套设备更换登记八、计量检定规程或计量技术规范（更换）登记九、检定或校准人员（更换）登记十、计量标准负责人（更换）登记十一、计量标准使用记录注：1 盖记录可以单独使用，也可以反映在其他记录中。

2 当计量标准使用频繁时，可以每隔一段合理的时间间隔记录一次。

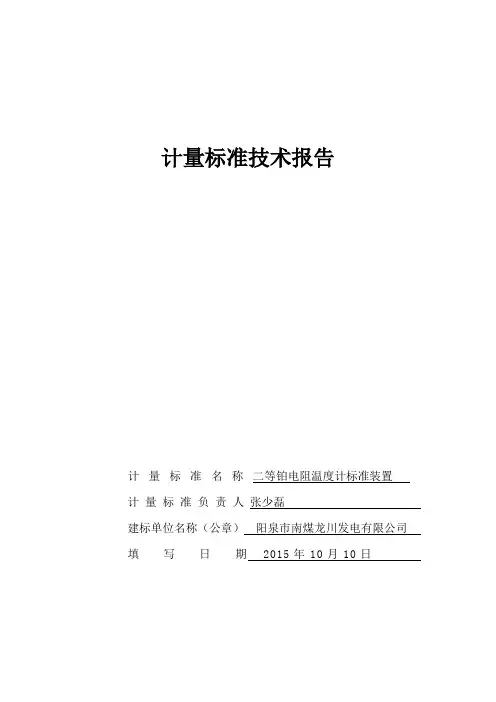

计量标准技术报告
计量标准名称二等铂电阻温度计标准装置
计量标准负责人张少磊
建标单位名称（公章）阳泉市南煤龙川发电有限公司填写日期2015年10月10日
目录
一、建立计量标准的目的……………………………………………………… ( )
二、计量标准的工作原理及其组成………………………………………( )
三、计量标准器及主要配套设备………………………………………………( )
四、计量标准的主要技术指标………………………………………………( )
五、环境条件……………………………………………………………………( )
六、计量标准的量值溯源和传递框图…………………………………………( )
七、计量标准的重复性试验……………………………………………………( )
八、计量标准的稳定性考核……………………………………………………( )
九、检定或校准结果的测量不确定度评定……………………………………( )
十、检定或校准结果的验证……………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明…………………………………………………………………( )。

九、测量不确定度的评定1概述测量依据：JJG229-2010«工业铂、铜热电阻检定规程»。

1.1环境条件：温度为22℃、相对湿度42%。

1.2被测量对象：铂热电阻。

A级，测量点0℃、100℃，允许偏差见表（一）。

表（一）铂热电阻允差℃1.3测量标准1.4.1二等标准铂电阻温度计二等标准铂电阻证书给出的参数见表（二）表（二）二等标准铂电阻温度计证书给出的（及推算的）参数1.4.2电测设备KEITHLEY2000型6 1/2位数字多用表。

测量范围（0-1000K）Ω，分辨力0.1mΩ，MPE：±（0.01%读数+1 mΩ）。

1.4测量参数与测量方法测量参数为R(0℃)、R(100℃)；用比较法进行测量。

将二等标准铂电阻温度计与被测A级铂热电阻温度计同时插入冰点和100℃的恒温油槽中，待温度稳定后通过测量标准与被检的值，由标准算出实际温度，然后通过公式计算得出被检的实际值‘0R 和’100R 。

2 数学模型检定点0℃，测量误差的数学模型：0t ∆＝ 00i /d d =-t t R R R ）（-0SS0S i d d =-t t t W W W ）（＝i t ∆- *i t ∆ E.1 检定点100℃，测量误差的数学模型：100t ∆＝ 010100h /d d =-t t R R R ）（-100SS 100S h d d =-t t t W W W ）（＝h t ∆- *h t ∆ E.2 式中符号的含义同正文。

从数学模型中可以观察到，0℃检定点的输入量有：i R ，*i R 、*tp R 和S 0W ；100℃检定点的输入量有：h R ，*h R 、*tp R 和S 100W 。

/d d 0=t t R ）（、 /d d 100=t t R ）（、0S d d =t t t W ）（、100S d d =t t t W ）（的不确定度很小，可以忽略不计。

E.5 输入量Δi t 、Δh t 的标准不确定度)(i t u ∆和)(h t u ∆的评定有4个主要不确定度来源：i R 、h R 测量重复性，插孔之间的温差，电测设备，测量电流引起的自热。

二等标准铂电阻温度计二等标准铂电阻温度计是一种用于测量温度的传感器，它利用铂电阻的温度特性来实现温度测量。

铂电阻温度计具有较高的精度和稳定性，被广泛应用于工业控制、科学研究和实验室测量等领域。

本文将介绍二等标准铂电阻温度计的工作原理、特点及应用。

工作原理。

二等标准铂电阻温度计的工作原理基于铂电阻的温度特性。

铂电阻的电阻值随温度的变化而变化，这种变化是线性的，并且具有较高的稳定性。

根据国际标准，二等标准铂电阻温度计的温度-电阻特性曲线符合特定的数学模型，可以通过测量铂电阻的电阻值来确定温度。

特点。

二等标准铂电阻温度计具有以下特点：1. 高精度，铂电阻的温度-电阻特性曲线经过严格的标定，具有很高的测量精度。

2. 宽温度范围，铂电阻温度计可覆盖较宽的温度范围，通常从-200°C至+850°C。

3. 稳定性，铂电阻具有较高的稳定性，长期使用时不易发生漂移。

4. 快速响应，铂电阻温度计具有较快的温度响应速度，适用于需要快速测量的场合。

应用。

二等标准铂电阻温度计在工业控制、科学研究和实验室测量等领域有着广泛的应用。

具体包括以下方面：1. 工业温度测量，在化工、冶金、电力等行业中，铂电阻温度计被用于测量各种工艺温度。

2. 环境监测，在气象、环境保护等领域，铂电阻温度计用于测量空气、水体等的温度。

3. 实验室研究，在科研实验室中，铂电阻温度计被广泛应用于各种温度测量实验。

4. 温度校准，铂电阻温度计作为温度校准的标准器件，用于校准其他温度传感器和温度计量仪器。

总结。

二等标准铂电阻温度计具有高精度、宽温度范围、稳定性和快速响应的特点，被广泛应用于工业控制、科学研究和实验室测量等领域。

它是一种可靠、准确的温度传感器，为温度测量提供了重要的技术支持。

希望本文能够帮助读者更好地了解二等标准铂电阻温度计的工作原理、特点及应用。

二等标准铂电阻
二等标准铂电阻是一种广泛应用于工业和科学领域的精密测量仪器。

它具有稳定的电阻值和良好的线性特性，被广泛应用于温度测量、精密仪器校准和科学研究等领域。

本文将介绍二等标准铂电阻的基本原理、特点及应用。

首先，二等标准铂电阻的基本原理是利用铂材料的稳定性和特定温度下的电阻值来进行测量。

铂材料具有较高的熔点和化学稳定性，能够在较高温度下保持稳定的性能。

而在一定温度范围内，铂材料的电阻值与温度呈现出良好的线性关系，因此可以通过测量电阻值来确定温度。

其次，二等标准铂电阻具有高精度、稳定性好、线性范围广等特点。

它的电阻值在0℃时约为100欧姆，随温度的变化而变化，而且变化的速率非常稳定。

这使得二等标准铂电阻在温度测量和精密仪器校准中得到了广泛的应用。

另外，二等标准铂电阻还具有较好的抗腐蚀性能和机械性能，能够在恶劣的工作环境下保持稳定的性能，因此在工业生产和科学研究中得到了广泛的应用。

在实际应用中，二等标准铂电阻通常与测温仪表或精密仪器配合使用，用于测量温度或校准仪器。

它可以通过电气连接与测温仪表相连，将温度转换为电阻值，再通过仪表的测量和显示，实现对温度的准确测量。

总的来说，二等标准铂电阻是一种精密、稳定的测量元件，具有广泛的应用前景。

它在工业生产、科学研究和精密仪器中发挥着重要作用，为各行各业的发展提供了可靠的技术支持。

希望本文的介绍能够帮助大家更好地了解二等标准铂电阻的特点和应用，促进其在各个领域的更广泛应用。

二等标准铂电阻二等标准铂电阻是一种用于精密测量和控制温度的传感器，其稳定性和精度使其成为许多工业和科学应用中不可或缺的元件。

本文将介绍二等标准铂电阻的基本原理、特性和应用。

二等标准铂电阻是一种由铂丝制成的电阻元件，其电阻值随温度的变化而变化。

其工作原理基于铂的电阻随温度的变化而变化的特性。

二等标准铂电阻的电阻值随温度的变化呈现出一定的规律性，可以通过精确的测量和计算得到与温度之间的对应关系。

这种特性使得二等标准铂电阻成为一种非常理想的温度传感器。

二等标准铂电阻具有很高的稳定性和精度，其温度-电阻特性曲线非常平坦，这意味着在一定温度范围内，电阻值的变化非常小。

这使得二等标准铂电阻在精密温度测量和控制领域有着广泛的应用。

例如，在实验室中，二等标准铂电阻常用于精密温度测量仪器中，如温度计和温度控制装置。

在工业生产中，二等标准铂电阻也被广泛应用于各种工艺控制系统中，以确保生产过程中温度的稳定和精确控制。

除了在实验室和工业生产中的应用外，二等标准铂电阻还被广泛用于科学研究领域。

在天文学、地质学、生物学等领域，需要对温度进行精确测量和控制的地方，都可以看到二等标准铂电阻的身影。

其稳定性和精度使得科学研究人员能够更加准确地获取实验数据，推动科学研究的进展。

总之，二等标准铂电阻作为一种精密的温度传感器，在各个领域都有着重要的应用。

其稳定性和精度使其成为许多精密温度测量和控制系统不可或缺的组成部分，为实验室、工业生产和科学研究提供了可靠的温度测量解决方案。

希望本文的介绍能够帮助读者更加深入地了解二等标准铂电阻的原理、特性和应用，为其在实际应用中提供参考和指导。
