MAPGIS图层的作用(9个功能键)便于图形编辑管理,提高显示速度,提高工作效率

实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。

通过该系统即可实现图形的校正，达到实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。

设置图层用途图层是图形软件中的一个重要工具，用于对图形进行编辑和组织。

通过设置不同的图层用途，可以更好地管理和控制图形元素，提高设计效率和灵活性。

下面将介绍一些常见的图层用途。

1. 组织和分层图层可以用于组织和分层图形元素，使得设计更加清晰和易于管理。

通过将不同元素放置在不同的图层中，可以轻松地调整它们的顺序、隐藏或显示特定的图层，以达到更好的组织结构和可视性。

例如，在平面设计中，可以将文字、图形、背景等不同类型的元素分别放置在不同的图层中。

这样就可以方便地编辑和控制每个图层，而不会影响其他元素。

同时，可以通过调整图层的顺序来改变元素的叠放次序，从而达到理想的设计效果。

2. 特效和调整图层的另一个常见用途是应用特效和调整。

在图层上添加不同类型的滤镜效果、颜色调整、遮罩、蒙版等，可以使图形元素呈现出更加丰富多样的外观和效果。

例如，在照片编辑中，可以使用图层来添加色彩平衡、亮度/对比度、曲线等调整层，对照片进行全局的颜色和亮度调整。

此外，还可以在不同的图层上添加阴影、发光、模糊等特效，使图像更加生动和有趣。

3. 图形设计和绘画对于图形设计和绘画，图层也是一个重要的工具。

通过在不同的图层上绘制或设计不同的元素，可以更好地控制其位置、颜色和风格。

例如，在矢量图形设计中，可以使用不同的图层来绘制不同的形状、线条和文字。

这样可以更好地编辑和控制每个元素，保持设计的灵活性。

同时，图层还可以用于创建复杂的图案和纹理，通过叠加、混合和模式设置，创造出丰富多样的设计效果。

4. 动画和视频制作在动画和视频制作中，图层也起到了重要的作用。

通过在不同的图层上放置和编辑不同的元素，可以实现复杂的动画效果和场景转换。

例如，在视频剪辑中，可以使用不同的图层来放置视频片段、文字和特效。

通过调整图层的显示时间和叠加关系，可以将多个元素组合成一个完整的视频作品。

此外，还可以通过使用图层蒙版来实现特殊的过渡效果和视觉效果。

5. 打印和输出图层还可以用于打印和输出设计作品。

MAPGIS常用菜单使用方法简介随着电脑的普及与应用，地测工作数字化程度也在不断提高，MAPGIS软件在地质行业得到广泛的运用，我们自开始应用MAPGIS 软件根据野外采集的数据直接制作各类地质图件，经过几年的实践现在已实现了所有地质图件直接使用电脑制作，结束了使用铅笔、绘图笔做图——扫描仪扫描——专业绘图人员描图的历史，使用MAPGIS 软件精度高、速度快、图面美观等特点为野外一线的地测人员节省了大量的时间、精力，较好地解决了目前项目多而地测人员较少的矛盾。

下面介绍一些作为野外地测人员制图时常用菜单的使用方法及功能，仅供初学者参考。

一、图框的生成首先使用MAPGIS的实用服务菜单中的投影变换——再点击系列标准图框会出现一个下拉菜单，菜单上出现从1：100万到1：500图框及键盘生成矩形图框、鼠标生成矩形图框等，根据所需比例尺和要求的精度不同是否生成标准理论图框，生成以后会自动保存到MAPGIS的Sample中或事先设好的路径中。

二、线编辑线编辑是图形编辑中很重要的环节，线编辑中功能很多，在这里只谈一些常用菜单如：1、输入线又分为输入流线、折线、正交线、矩形线、双线、平行四边形线等功能，根据需要预设好线型，每个线型都有“使用缺省参数”和“不使用缺省参数”两种选择。

如果使用缺省参数，输入线之前就需要确定缺省参数；如果不使用缺省参数，则每次输入完一条线后就要输入这条线的图元——子图——打开“+”字子图，输入旋转角度、高度、宽度等参数，再沿着“+”输入线即可。

测量一条线的方位，操作如下，输入点图元——子图——打开“⊥”字子图，再使用光标定角参数或光标定义参数菜单沿着线的方向拖动一段距离，点击“修改点参数”就得到了该点的旋转角度，从而就得到了该线的方位；2、键盘输入线，使用该功能可以把已知点的x、y坐标输入，系统会使输入点自动生成线；3、用点连线，依次捕捉点工作区内的点图元控制系统会自动连接成线，没有点的地方可以用F8加点；4、弧段提取线，用鼠标拾取单个弧段，系统会将选择的弧段自动提取到当前可编辑的线工作区中。

实验一、MapGIS的组成及根本功能一、MAPGIS 的主要功能在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的根本问题是如何将地球外表〔椭球面或圆球面〕表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能效劳的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难到达实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的效劳的。

通过该系统即可实现图形的校正，到达实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。

本系统提供了强大的控制点编辑环境，以完成MSI 图象的几何控制点的编辑处理；当图象具有足够的控制点时，MSI 图象的显示引擎就能实时完成MSI 图象的几何变换、重采样和灰度变换，从而实时完成图象之间的配准，图象与图形的配准，图象的镶嵌，图象几何校正，几何变换，灰度变换等功能。

（2）常用功能键
矢量化过程中常用的一些功能键。

功能键实现功能功能说明
F4 高程递加
供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。

在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。

F5 放大屏幕以当前光标为中心放大屏幕内容。

F6 移动屏幕以当前光标为中心移动屏幕。

F7 缩小屏幕以当前光标为中心缩小屏幕内容。

F8 加点
控制在矢量跟踪过程中需要加点的操作；按一次F8键，就在当前光标处加一点。

F9 退点
控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9 键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。

F11 改向
控制在矢量跟踪过程中改变跟踪方向的操作。

按一次F11 键，就转到矢量线的另一端进行跟踪。

F12 抓线头
在矢量化一条线开始或结束时，可用F12功能键来捕捉需要相互连接的线头。

F10，避免不小心碰到桌子、鼠标使坐标不准。

方向键：可以微调光标的位置
ctrl +s 选图元+Q 输入线
+W 输入点
+E输入弧段
+Z后退
可以减少找输入工具的时间还有菜单工具都可自设快捷键：'设置' / '用户自订菜单'。

MapGIS官方版。

MapGIS功能特点海量无缝图库管理图库操作：提供建立图库、修改、删除及图库漫游等一系列操作。

图幅操作：提供图幅输入、显示、修改、删除等功能，用户可随时调用、存取、显示、查询任一图幅。

图幅剪取：用户任意构造剪取框，系统自动剪取框内的各幅图件，并生成新图件。

小比例尺图库及非矩形图幅建库管理：提供图幅拼接、建库及跨带拼接等功能。

图幅配准：提供平移变换，比例变换，旋转变换和控制点变换。

图幅接边：可对图幅帧进行分幅、合幅并进行图幅的自动、半自动及手动接边操作，自动清除接合误差。

图幅提取：对分层、分类存放的图形数据，按照不同的层号或类别，根据用户相应的图幅信息，合并生成新的图件。

数据库管理客户机/服务器结构：使用空间数据库引擎在标准关系数据库环境中实现了客户机/服务器结构，允许多用户同时访问，支持多硬件网络服务器平台，支持超大型关系数据库管理空间和属性数据，支持分布式级服务器网络体系结构。

动态外挂数据库的联接：可实现一图对多库，多图对一库应用要求。

多媒体属性库管理：可将图像、录像、文字、声音等多媒体数据作为图元的属性存放，以适应各种应用需要。

开放式系统标准：支持运用TCP/IP协议的LAN和WAN环境的访问，支持LNUIX和PC平台混合配置。

完善的安全机制：保证用户对数据库的访问权限，在单个图元记录及空间范围层面上支持共享和独占的锁定机制。

完备的空间分析工具空间叠加分析：提供区对区叠加分析、线对区叠加分析、点对区叠加分析、区对点叠加分析、点对线叠加分析、BUFFER分析等。

属性数据分析：单属性累计频率直方图和分类统计，双属性累计直方图，累计频率直方图和四则运算等操作。

地表模型和地形分析：能进行坡度，坡向分析，分水岭分析，流域分析，土方填挖计算，地表长度计算，剖面图制作及根据地形提取水系，自动确定山脊线，等高线等。

网格化功能：对离散的，随机采样的高程数据点进行网格化，对规则网高程数据加密内插处理。

1、Mapgis图形编辑技巧造线或矢量化时常用功能键F8键（加点）：用来控制在输入线或矢量跟踪过程中需要加点的操作。

按一次F8键，就在当前光标处加一点。

F9键（退点）：用来控制在造线或矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

F11键（改向）：用来控制在造线或矢量跟踪过程中改变跟踪方向的操作。

按一次F11键，就转到矢量线的另一端进行跟踪。

F12键（抓线上点）：在输入或矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头或线上点或靠近线。

Shift键（抓线上最近点）：在输入或矢量化一条线开始或结束时，按住Shift键用鼠标来捕捉需相连接的线上最近点。

Ctrl键（封闭线）：在输入或矢量化一条封闭线结束时，按住Ctrl键右击鼠标可使该线的首尾封闭。

2、如何进行符号库之间符号的拷贝？第一步：进〃系统设置〃，把系统库目录设置为源符号库所在的目录。

第二步：进入〃输入编辑〃，选择〃系统库〃菜单下的拷贝符号库。

第三步：系统要求选择目的符号库。

系统会弹出显示两个符号的对话框。

第四步：在对话框的左边，选择要拷贝的符号，在右边给这个符号选择一个合适的位置，最好将此符号放置目的符号库的尾部。

然后，选择红色的箭头，这样就实现了符号库之间的拷贝。

用插入、删除的操作来实现符号库的编辑。

按确定按钮后，退出操作。

3、几个MAPGIS图形编辑技巧1、数字“0”的巧用1.1做图时经常遇到铁路、公路、高速公路交织穿插在一起。

按一般的制图原则,有上下关系之分,高速公路在最上层,可压盖其它线状地物,高级道路可压盖低级道路,道路又可以压盖河流。

而作业者操作时往往容易忽视先后顺序，把应该是上层的内容绘到了下层,如果删除重绘,显然比较费工,在此介绍一种简单易行的操作方法：(1)单击“线编辑”菜单,点击“造平行线”命令。

(2)选择要移到上层的那条线,系统会提示你输入产生的平行线距离，你可设定为“0”，这时这条线自然移到了上层。

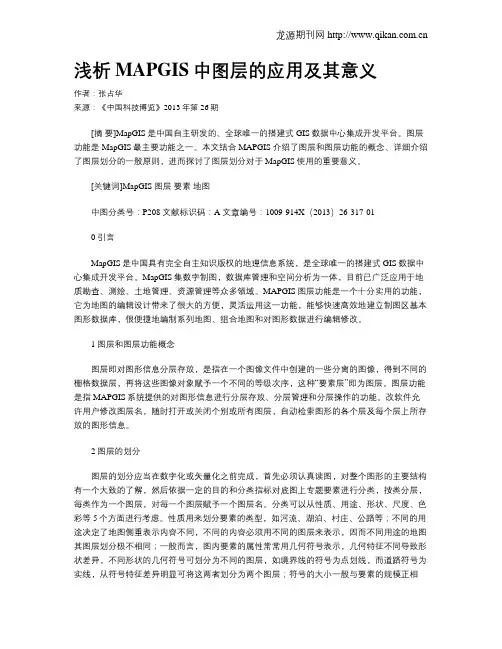

浅析MAPGIS中图层的应用及其意义作者：张占华来源：《中国科技博览》2013年第26期[摘要]MapGIS是中国自主研发的、全球唯一的搭建式GIS数据中心集成开发平台。

图层功能是MapGIS最主要功能之一。

本文结合MAPGIS介绍了图层和图层功能的概念、详细介绍了图层划分的一般原则，进而探讨了图层划分对于MapGIS使用的重要意义。

[关键词]MapGIS 图层要素地图中图分类号：P208 文献标识码：A 文章编号：1009-914X（2013）26-317-010 引言MapGIS是中国具有完全自主知识版权的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台。

MapGIS集数字制图，数据库管理和空间分析为一体，目前已广泛应用于地质勘查、测绘、土地管理、资源管理等众多领域。

MAPGIS图层功能是一个十分实用的功能，它为地图的编辑设计带来了很大的方便，灵活运用这一功能，能够快速高效地建立制图区基本图形数据库，很便捷地编制系列地图、组合地图和对图形数据进行编辑修改。

1 图层和图层功能概念图层即对图形信息分层存放，是指在一个图像文件中创建的一些分离的图像，得到不同的栅格数据层，再将这些图像对象赋予一个不同的等级次序，这种“要素层”即为图层。

图层功能是指MAPGIS系统提供的对图形信息进行分层存放、分层管理和分层操作的功能。

改软件允许用户修改图层名，随时打开或关闭个别或所有图层，自动检索图形的各个层及每个层上所存放的图形信息。

2 图层的划分图层的划分应当在数字化或矢量化之前完成，首先必须认真读图，对整个图形的主要结构有一个大致的了解，然后依据一定的目的和分类指标对底图上专题要素进行分类，按类分层，每类作为一个图层，对每一个图层赋予一个图层名。

分类可以从性质、用途、形状、尺度、色彩等5个方面进行考虑。

性质用来划分要素的类型，如河流、湖泊、村庄、公路等；不同的用途决定了地图侧重表示内容不同，不同的内容必须用不同的图层来表示，因而不同用途的地图其图层划分极不相同；一般而言，图内要素的属性常常用几何符号表示，几何特征不同导致形状差异，不同形状的几何符号可划分为不同的图层，如境界线的符号为点划线，而道路符号为实线，从符号特征差异明显可将这两者划分为两个图层；符号的大小一般与要素的规模正相关，如道路的不同等级，可通过符号尺寸变化来加以区别，矿床按规模（大型、中型、小型、矿点、矿化点）也可通过符号尺寸变化来区别，不同尺度可划分为不同的图层；此外，不同的色彩可用来表示不同要素，如地形图，棕色表示等高线、冲沟等，钢灰色表示居民地、道路、境界、独立地物等，蓝色表示水系、河流、湖泊等，色彩是划分图层的一个重要指标。

Mapgis在图形编辑中的实际应用摘要：本文简述了MAPGIS地理信息系统在地质图制图过程中的应用，在对数字化处理过程中出现的问题进行了小小的总结。

关键词：MAPGIS 工程裁剪飞点处理光栅文件一、前言MAPGIS系统是目前我国最完善并具有国际先进水平的地理信息系统。

通过该软件处理的图件，精度高，位置准确，图形逼真，成图周期短，成本大大降低，实现了图形数据共享，方便图形数据存储，保管和使用，提高了图件的实用性和使用效率。

二、Mapgis中的裁剪步骤1、工程裁剪：将当前使用工程自动裁剪生成含有点、线、面文件的工程。

它位于输入编辑模块的其它菜单下。

工程裁剪的步骤1）编辑裁剪框。

要求把裁剪框造成一个区，保存一个区文件。

2）选择“其他”——“工程裁剪”功能，在弹出的对话框中选择裁剪后文件的存放的目录：（存放的目录文件夹需要新建，不能在同一源文件夹保存裁剪文件）。

3）在弹出的对话框中选择“添加全部”→“选择全部”→“生成原始数据”→（点击“生成原始数据”，此时就可以在左下侧窗口中可以预览到裁剪后的结果），→选择“裁剪的类型”和“裁剪的方式” 。

起名保存工程文件名和结果文件名（也可不起名）。

点击“装入裁剪框”，→装入已编辑好的裁剪框（裁剪框为区文件）。

4）点击“开始裁剪”，系统开始裁剪。

依次将每一个欲裁剪的文件一一裁剪，然后打开保存的工程文件，裁剪后的文件就直接打开了。

启动后弹出裁剪后文件存放路径对话框，选择一个路径后出现窗口如下：三、怎样处理mapgis出图当中的飞点文件飞点：顾名思义，飞出在图形以外的点、线或区，而且飞得很远很远，造成图形不能正常的1：1显示，无法进行正常的编辑应用。

（一）检查方法：1、四角查询法；2、单文件定位法（二）处理方法：1、文件另存法；2、工程裁剪法打开1个有飞点的图形——全部打开复位（1：1）是看不见的，当随便打开1个单文件时，它是有图形的，但是在整个工程文件中却是看不到。

首先要检查非正常的图形的位置四角查询法：一般飞点会出现在四角某一个角，依次在四角中点放大两次，有可能在某个区域找到图形，然后在其它有可能出现飞点的位置将点、线、区文件都删除后保存，复位后就会全屏显示了。

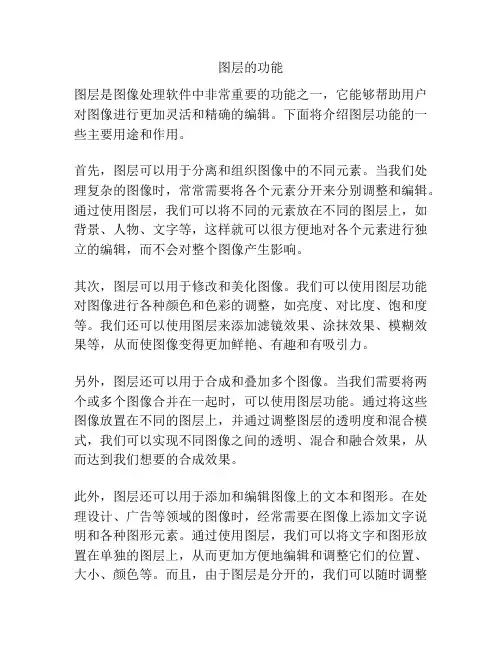

图层的功能图层是图像处理软件中非常重要的功能之一，它能够帮助用户对图像进行更加灵活和精确的编辑。

下面将介绍图层功能的一些主要用途和作用。

首先，图层可以用于分离和组织图像中的不同元素。

当我们处理复杂的图像时，常常需要将各个元素分开来分别调整和编辑。

通过使用图层，我们可以将不同的元素放在不同的图层上，如背景、人物、文字等，这样就可以很方便地对各个元素进行独立的编辑，而不会对整个图像产生影响。

其次，图层可以用于修改和美化图像。

我们可以使用图层功能对图像进行各种颜色和色彩的调整，如亮度、对比度、饱和度等。

我们还可以使用图层来添加滤镜效果、涂抹效果、模糊效果等，从而使图像变得更加鲜艳、有趣和有吸引力。

另外，图层还可以用于合成和叠加多个图像。

当我们需要将两个或多个图像合并在一起时，可以使用图层功能。

通过将这些图像放置在不同的图层上，并通过调整图层的透明度和混合模式，我们可以实现不同图像之间的透明、混合和融合效果，从而达到我们想要的合成效果。

此外，图层还可以用于添加和编辑图像上的文本和图形。

在处理设计、广告等领域的图像时，经常需要在图像上添加文字说明和各种图形元素。

通过使用图层，我们可以将文字和图形放置在单独的图层上，从而更加方便地编辑和调整它们的位置、大小、颜色等。

而且，由于图层是分开的，我们可以随时调整或修改它们，而不会对图像本身产生影响。

最后，图层还可以用于创建和编辑不同层次的效果和特效。

例如，我们可以使用图层来创建阴影、光晕、模糊、透明等特效，从而使图像变得更加生动和立体。

通过不同的图层组合和调整，我们可以实现各种独特和个性化的视觉效果，从而提升图像的艺术和表现力。

综上所述，图层功能是图像处理软件中非常重要和实用的功能之一，它能够帮助用户对图像进行更加灵活和精确的编辑。

通过分离和组织图像中的不同元素、修改和美化图像、合成和叠加多个图像、添加和编辑图像上的文本和图形，以及创建和编辑不同层次的效果和特效，图层功能为用户提供了广泛的创作和处理空间，使得他们能够更好地实现自己的创意和想法，从而创作出更加出色和独特的图像作品。

Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。

边框参数：内间距10，外间距1，边框宽1。

网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

图层的概念名词解释图层是现代图形软件中常用的概念，它可以用来描述在一个平面上排列的不同元素。

通过将不同的元素分层堆叠，图层能够帮助用户更好地组织和管理图形元素，使得编辑和调整变得更加灵活和精确。

一、图层的基本概念图层是一种将多个图形元素叠加在一起的方式，每个图层都可以独立地控制其上的元素。

它类似于透明胶片，每个图层都代表了图形中的一个分离部分。

用户可以通过选择和编辑不同的图层，来单独处理每个元素，而不会影响到其他图层上的元素。

二、图层的作用与用途1. 分层组织：图层将一个复杂的图形分解成多个简单的图层，使得图形的组织结构更加清晰和可控。

用户可以根据需求添加、删除、隐藏、显示和重新排列图层，以实现对图像中元素的灵活控制。

2. 精确调整：通过将不同元素放置在不同的图层中，用户可以独立地对每个图层进行修改和调整，而无需担心影响其他元素。

这使得用户能够更加精确地对图形进行处理，例如移动、旋转、缩放、改变颜色等。

3. 混合模式：图层还可以通过混合模式来实现不同元素之间的融合效果。

通过选择不同的混合模式，用户可以使得图层之间的元素产生各种特殊的效果，如颜色混合、透明融合、阴影和光影效果等。

4. 非破坏性编辑：图层的另一个重要作用是实现非破坏性编辑。

用户可以在图层上添加各种效果、滤镜和调整层，而不会影响到原始图像的像素信息。

这使得用户能够随时修改或删除这些效果，而不会损坏原始图像。

三、图层的创建和调整1. 创建图层：在图形软件中，用户可以通过菜单或快捷键创建新的图层。

创建后，图层可以被命名，以便更好地进行标识和管理。

用户还可以通过复制和粘贴图层来快速创建多个相似的图层。

2. 调整图层：图层的位置可以通过拖拽或键盘输入来进行调整。

用户可以调整图层的前后顺序，将其移动到其他图层的上面或下面。

此外，用户还可以通过设置图层的透明度和不透明度来改变图层的可见性。

3. 合并和拆分图层：在某些情况下，用户可能需要将多个图层合并为一个图层，以减少文件的尺寸或简化操作。

MAPGIS 常用功能简介
一、空心字格式
使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

二、合并区
1、可以在屏幕上开一个窗口，系统就会将窗口内的所
有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取
到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，
在用光标单击相邻的区即可。

三、翻转图形
在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

四、CAD转化为MAPGIS
1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位
4．保存点线文件（面无法转化）
五、MAPGIS转化为CAD
1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

MAPGIS的主要功能l．数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS提供的数据输入有数字化仪输入、扫描矢量化输入、GPS输入和其它数据源的直接转换。

(1) 数字化输入数字化输入也就是实现数字化过程，即实现空间信息从模拟式到数字式的转换，一般数字化输入常用的仪器为数字化仪。

(2)扫描矢量化输入扫描矢量化子系统，通过扫描仪输入扫描图象，然后通过矢量追踪，确定实体的空间位置。

对于高质量的原资料，扫描是一种省时、高效的数据输入方式。

(3)GPS输入GPS是确定地球表面精确位置的新工具，它根据一系列卫星的接收信号，快速地计算地球表面特征的位置。

由于GPS测定的三维空间位置以数字坐标表示，因此不需作任何转换，可直接输入数据库。

(4)其他数据源输入MAPGIS升级子系统可接收低版本数据，实现6.X与5.X版本数据的相互转换，即数据可升可降，供MAPGIS使用。

MAPGIS还可以接收AUTOCAD、ARC/INFO、MAPINFO等软件的公开格式文件。

同时提供了外业测量数据直接成图功能，从而实现了数据采集、录入、成图一体化，大大提高了数据精度和作业流程。

2. 数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20种不同投影间的相互转换及经纬网生成功能。

文章编号:1009-427X(2000)03-0216-04MAPGIS 图层在地图数据处理和管理中的作用郑贵洲,吴信才(中国地质大学,湖北武汉 430074)摘要:MAPGIS 是原国家科委推荐的地理信息系统首选平台,图层操作是MAPGIS 主要功能之一。

对地图进行分层管理便于数据处理,分层管理是计算机对地图管理的重要内容。

文中结合MAPGIS 介绍了图层的概念、图层操作,并重点阐述了如何划分图层及图层划分意义。

关 键 词:MAPGIS;地图;图层;地理信息系统中图分类号:P283 文献标识码:A世界各国日益关注GI S 这一热点技术,投入大量人力、物力、财力进行GIS 技术研究和应用开发,美国、英国、加拿大、德国、瑞典、荷兰等国家在GIS 技术研究领域居于世界领先水平。

美国环境系统研究所(ESRI)的ARC/INFO 软件一直占领国内主要市场。

中国GIS 研究起步较晚,但发展势头迅猛,一些国产GIS 优秀软件先后开发成功,如MAPGIS 、CITYSTAR 、GEOSTAR 、VIE WGIS 等,并开始在许多领域得到广泛应用,其中MAPGIS 在原国家科委主持的国产同类GIS 软件测评中荣获第一名,并被列入国家级重点科技成果推广项目,是国家科委向全国推荐的国产地理信息系统首选平台。

MAPGIS 功能强大,它共分为输入、编辑、库管理、空间分析、输出及实用6大部分,共计16个子系统。

图层操作功能是MAPGIS 所有功能中较为重要的功能之一,可实现复杂数据的分层管理,便于数据处理。

1 图层概念图层在计算机图形学中并不是一个新的概念,它是指在一个图像文件中创建一些分离的图像,得到不同的栅格数据层,再将这些图像对象赋予一个不同的等级次序按层次重新放置。

有些软件提供的注释光标就是一个图层的应用实例。

注释光标可以显示注释内容,但它是通过应用程序在一个显示层上显示的,该图层并不是实际图像的显示层,也就是说这个显示图层是脱离背景而工作的。

处于勾选状态的文件才能被编辑
1、替换层号（即为统改）
统改是需注意统改对话框上显示的文件名称（如下为1.wt 点文件）
2、修改层号（即为单个单个修改）
修改层号→修改点→选择索要修改的点图元→选择图层即可
3、存当前层与删当前层：如果不知道当前层是哪个可以单击改当前层就知道（该功能有点像按图层分离文件）
4、开所有层与关所有层（对象只要处于打勾的编辑状态的文件，打开和关闭状态的文件不受影响）
5、改层开关：关闭哪个就单独关闭哪个
6、改当前层：当输入编辑时，要所输入编辑的内容进入相应图层就可用改当前层功能。

勾选相应文件（不勾选就编辑不了，注意对话框上边显示的选择11.wl （本文讲解实例线文件，所以不一定是该文件名视实际情况而定）文件为当前层还是别的文件）→单击改当前层→输入相关内容即可
7、修改层名（如下图13层号以下就没有相应名称，不利于快捷打开关闭所想关闭图层，给其命个名称可决解该问题）
注：点线区文件的层号名称是合在一起用的，所有应该每个图层对应一个层号，不应点为1层号，线也为1层号，因一个层号只有一个名称。

发挥MAPGIS图形数据编辑处理中图层的作用
李震;弓红梅;王艳
【期刊名称】《北京测绘》
【年(卷),期】2001(000)001
【摘要】MAPGIS软件中的图层功能是一个非常实用的菜单功能.本文详细介绍了MAPGIS软件中图层的概念、功能及如何对图形数据分层,介绍了图层功能在编制系列地图、组合地图及图形编辑,检查修改中的具体应用.
【总页数】2页(P19-20)
【作者】李震;弓红梅;王艳
【作者单位】宝鸡市勘察测绘院,陕西,宝鸡,721000;宝鸡市勘察测绘院,陕西,宝鸡,721000;宝鸡市勘察测绘院,陕西,宝鸡,721000
【正文语种】中文
【中图分类】P208
【相关文献】
1.MAPGIS中图元属性的建立及其在图形编辑中的作用 [J], 朱虹
2.MAPGIS图层在地图数据处理和管理中的作用 [J], 郑贵洲;吴信才
3.MapGis K9在林业工作中的应用——关于注记图层中小数点位数调整的问题[J], 杨志军;谭玉屏;潘文兵;刘献伦;李士江;吴可
4.GIS图层在空间数据处理管理与分析中的作用 [J], 郑贵洲;莫澜
5.GIS图层在空间数据处理管理与分析中的作用探讨 [J], 魏巍巍
因版权原因，仅展示原文概要，查看原文内容请购买。

图层的作用图层是图像处理软件中非常常见的一个功能，主要用于将不同元素分离并进行独立处理，使得处理更加方便和灵活。

下面将从不同角度介绍图层的作用。

首先，图层可以用于分离不同的图像元素。

在设计师或者摄影师处理图像时，经常需要将不同的元素进行分离处理，如人物、背景、文字等。

使用图层可以将这些元素分别放置在不同的图层中，方便对各个元素进行独立的编辑和调整。

比如，可以在人物图层上进行人物的美化和修饰，而在背景图层上进行背景的调整和替换。

其次，图层可以用于创建图像的透明效果。

透明图层可以用于制作半透明和非矩形的图像元素，使得设计师可以方便地创建复杂的图像效果。

比如，可以通过创建透明的图层来实现图像的阴影效果，或者将不同的图层叠加在一起，创建出独特的图像合成效果。

此外，图层还可以用于调整图像的亮度、对比度和色彩等。

通过在不同的图层上应用调整层，可以精确地控制图像的各个方面。

比如，可以在一个图层上增加亮度，另一个图层上增加对比度，从而得到更加鲜明和生动的图像效果。

此外，还可以使用滤镜图层来添加不同的滤镜效果，进一步改变图像的外观。

最后，图层还可以用于编辑文本和形状。

图层不仅可以包含图像元素，还可以包含文本和形状等矢量图形。

通过在图层上添加文本图层或形状图层，可以方便地编辑和调整文字和形状的样式和属性。

比如，可以在文本图层上添加阴影效果或者改变文本的字体和大小。

总之，图层是图像处理软件中非常重要的一个功能，它可以用于分离不同的图像元素、创建透明效果、调整图像的亮度和色彩、添加滤镜效果，还可以方便地编辑文本和形状。

图层的作用在于将复杂的图像处理操作变得简单和高效，使得设计师和摄影师能够更加灵活地进行图像的编辑和创作。
