最详细mapgis作图步骤

MAPGIS软件做地图图框步骤和方法（很实用）.doc 一、绘制图框
1、打开
2、记下原图框左上角和右下角（对角便可）的坐标值A（a,b）B（c,d）。

3、绘制图框：MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入（按要求输入相关参数）→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换
②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框
③矩形图框参数输入（按要求输入相关参数）→确定
注意：
1.如步骤2中所示，取原图框左上角及右下角坐标分别为A（a,b）和B（c,d）。

则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d；横向结束坐标值X为c,纵向结束坐标值Y为b。

起始点（a,d），结束点（c,b）。

2.图廓内网线参数：网起始值X及网起始值Y分别为比a和d稍大的数。

3.矩形分幅方法：选择用户自定义坐标框。

4.比例尺：选择与图相同的比例尺。

5.图框文件名：可以命名文件和选择保存路径
④绘成图框。

MapGIS数字制图的一般工作流程建议流程:ﻫ1准备底图：用Phoｔoｓhop等软件将bｍp等格式图像转为tiｆ格式图像ﻫ2图像配准（误差校正）：与地形图中的地理平面坐标配准或与该点的G ＰＳ坐标配准3读图分层：ﻫ建议线类文件中,将同类地质要素放在一个文件，如将地层分界线和断层线放在不同文件,或放在同一文件的不同图层中；ﻫ将图框及坐标线放在同一个文件的不同图层中，或放在不同文件中。

建议点类文件中，将地层符号(点类中的注释)放在一个文件,将坐标数值、文字说明放在一个文件。

4矢量化追踪各种线，形成线类文件。

ﻫ①矢量化追踪线（界线分叉处应断开、线头搭接处稍有出头；应充分发挥F１2、Ｆ９等功能键的作用）②进行自动剪断线ﻫ③清除重叠坐标及自相交ﻫ④清除微短线⑤自动接点平差ﻫ线类初步完成后，进行自动剪断线→清除重叠坐标及自相交→清除微短线→自动接点平差（应5以复制的线文件为基础，生预设好合适的搜索半径)→保存线文件后关闭之ﻫﻫ成区文件：ﻫ线转弧段线转弧段→清除线工作区→拓扑查错(多次查错，切实消除区的拓扑错误）→拓扑重建→逐一修改区参数(填充颜色、花纹等）→保存区文件ﻫ６编辑线文件：联接被剪断的断层线等（应当是完整的线目标）→逐一修改线参数（线型、颜色、宽度、图层等）ﻫ→保存线文件ﻫﻫ７输入并编辑点类文件。

8属性数据地层符号等注释中上下标输入请参见“文字注释上下标输入方法”ﻫﻫ采集:分别对各个点、线、区文件中的图元进行必要的属性数据采集ﻫ9组版及工程输出：在对地图各个部分数字化完成后,将不同的工程文件组织成地图版面,再在工程输出中输出结果图ﻫ文字注释上下标输入方法MａpGIＳ中输入字符串时，上下标输入方法：字符串属点类对象,用点类输入方式的注释输入。

ﻫ上标输入方法:输入字符串中，#＋之后的字符串为上标字符串。

例：输入文本框中输入:“ABＣＤ＃+1２WE”,注释表现为：ABＣD12WE下标输入方法:输入字符串中，＃－之后的字符串为下标字符串。

mapgis绘图编辑教程No1 MAPGIS绘图步骤1、扫描图件；2、建立工作目录；3、矢量化图；4、建立工程和文件；5、建立标准图框；6、图件位移；7、误差校正；8、造区配色9、图例和责任表10、打印、必要时包括图形裁剪、数据转换、图形缩放、系统库编辑、图例关联等No2 图形处理—输入编辑一、输入编辑步骤主要步骤1、将图件进行扫描将图件进行扫描成灰度、或彩色、或二值。

** 若为*.JPG图则要在Photoshop中将*JPG水平，然后存为*.tiff 图。

2、建立相应的工作目录，即建立自已的工作文件夹。

如mapgis学习。

3、将扫描的图像（*.tiff图）拷入到工作文件夹中。

4、将系统库（相当于\mapgis65\slib文件夹）拷到或关系到工作文件夹中。

5、进行读图分析，看分几层。

如水系层（河流、水库、泉等），交通层（铁路、公路、小路、航空线等），断层层（各种断层），地层层（地层界线，地层区，地层注记等），矿产层（各种矿产符号及注解等）。

6、进行系统设置。

单击主菜单右下侧的按扭，弹出“MAPGIS环境设置”如下对话框：单击，将新建的工作文件夹设为工作目录。

单击，将新建的工作文件夹中的slib(色库)目录设为系统库目录。

系统临时目录可以不变化，保持原来的。

矢量字库目录对应CLIB。

7、装入光栅文件。

Mapgis65—图形处理—输入编辑——文件—打开工程或文件（或单击打开工程或文件快捷按钮）--弹出对话框—在文件类型中选“MAPGIS图像文件”，选中要装入的光栅文件—打开。

在工作区域中单击，按快捷工具更新窗口，也可单击右键，选“更新窗口”。

会发现图已装入。

8、编辑层名词典。

单击“图层”菜单—选最下面的，弹出“修改图层名称”对话框。

如右图。

分别选中相应的图层，如0,1,等等，在“当前层名”中输入相应的层名称。

在输入层名时，会有输不进的现象，此时，应拖动鼠标将“当前层名”文本框中从左到右进行选中，然后进行输入就可以了。

Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。

边框参数：内间距10，外间距1，边框宽1。

网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。

它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。

MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。

1.2安装1）系统要求：硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器；操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；输出设备：本单位主要使用的是Canon—IPF700型出图打印机。

2) 硬件的安装：MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。

3）软件的安装：MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装；对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。

由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。

步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。

可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。

步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。

校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。

步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。

ii.网格间距：读图输入格网间距。

iii.坐标系：读图选择选择坐标系信息。

iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。

此处是对1:1万的图幅进行校正，用四点框即可。

v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。

3、定位内图廓点，建立理论坐标和图像坐标的对应关系。

点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

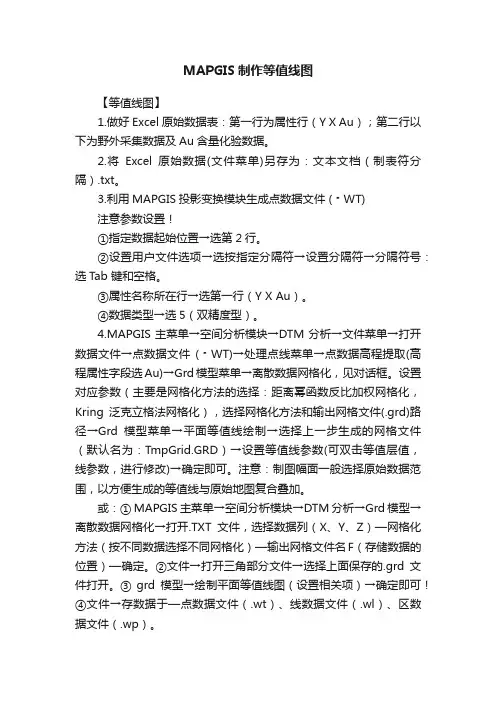

MAPGIS制作等值线图【等值线图】1.做好Excel原始数据表：第一行为属性行（Y X Au）；第二行以下为野外采集数据及Au含量化验数据。

2.将Excel原始数据(文件菜单)另存为：文本文档（制表符分隔）.txt。

3.利用MAPGIS投影变换模块生成点数据文件 (﹡WT)注意参数设置！①指定数据起始位置→选第2行。

②设置用户文件选项→选按指定分隔符→设置分隔符→分隔符号：选Tab 键和空格。

③属性名称所在行→选第一行（Y X Au）。

④数据类型→选5（双精度型）。

4.MAPGIS主菜单→空间分析模块→DTM分析→文件菜单→打开数据文件→点数据文件(﹡WT)→处理点线菜单→点数据高程提取(高程属性字段选Au)→Grd模型菜单→离散数据网格化，见对话框。

设置对应参数（主要是网格化方法的选择：距离幂函数反比加权网格化，Kring泛克立格法网格化），选择网格化方法和输出网格文件(.grd)路径→Grd模型菜单→平面等值线绘制→选择上一步生成的网格文件（默认名为：TmpGrid.GRD）→设置等值线参数(可双击等值层值，线参数，进行修改)→确定即可。

注意：制图幅面一般选择原始数据范围，以方便生成的等值线与原始地图复合叠加。

或：① MAPGIS主菜单→空间分析模块→DTM分析→Grd模型→离散数据网格化→打开.TXT文件，选择数据列（X、Y、Z）—网格化方法（按不同数据选择不同网格化）—输出网格文件名F（存储数据的位置）—确定。

②文件→打开三角部分文件→选择上面保存的.grd文件打开。

③ grd模型→绘制平面等值线图（设置相关项）→确定即可！④文件→存数据于—点数据文件（.wt）、线数据文件（.wl）、区数据文件（.wp）。

5、菜单：Grd模型→平面等值线绘制。

选择上一步生成的网格文件（默认名为：TmpGrid.GRD）弹出设置等值线参数对话框，可双击等值层值，线参数，进行修改。

注记参数设置相应参数。

注意：1）制图幅面一般选择原始数据范围，以方便生成的等值线与原始地图复合叠加。

Section制作勘探线剖面图1.数据准备：section v4.3、mapgis6.7软件，mapgis地质图（地质图层、界限、矿体界限、产状完整）、等高线文件、勘探线文件、钻孔文件等。

2.首先，使所有文件都处于编辑状态，保持等高线文件处于正在编辑状态下，在section中点击剖面图——读取地形数据——选线读取（在此处选择之前设计好的勘探线），选高程，然后确定。

3.其次，保持地质区（弧段）图层文件处于正在编辑状态下，在section中点击剖面图——剖面信息——读取地质信息，在下方弹出的表中，修改地层产状和接触产状为我们实际的数值，修改地层花纹和接触关系等，点存储按钮（注意：千万不要点退出按钮，关掉该表）。

4.然后，在section中点击剖面图——剖面信息——设计钻孔按钮，在之前已经设置好钻孔的位置点击一下鼠标左键，在弹出的界面中修改钻孔名称、孔深、方位角、倾角等信息，点击存储按钮，然后点退出按钮。

5.最后，在section中点击剖面图——图切剖面按钮，在弹出的对话框中设置文件的保存位置，然后点确定。

至此，初步的勘探线剖面图算是制作完成。

6.利用section平面投影功能给勘探线剖面探槽上样详细步骤如下：先上一张我上完探槽样的勘探线剖面图思路：利用section平面投影功能生成探槽的平面投影，然后再将样品投影到地形线上。

步骤:1）、用section图切剖面如下图2）、在平面掠影表里输入数据平面工程表里的数据如下（这里因为勘探线方向为130°，和探槽方向一致，故探槽的方位输成90°，有夹角的情况下，输入夹角度数）。

4）、利用section超级拷贝、超级粘贴功能把先前图切剖面里的探槽地形线复制过来。

注意地形线粘贴在平面图上方，别太远，槽头位置要对齐。

5）、将平面投影数据表样品起终点坐标复制到探槽样轨投影表中计算表内计算得出探槽样品在地形线上的投影坐标思路：通过将平面投影表中探槽样品的起终点坐标投影到探槽地形线上从而得到探槽样品在地形线上的投影坐标。

《Mapgis学习作图步骤1》承蒙廖老师指教，所学一些皮毛，用后感觉好使，恐会忘记，赶紧记下。

如有错误，欢迎指正！本人所用的是“视窗XP操作系统”，感觉与Mapgis作图软件较兼容。

一、Mapgis“整图坐标变换”步骤1、打开某地形地质图工程文件（1:1万或1:5千），在图左侧显示工作台中找到“文件名”，点击右键，“修改工程地图参数”，出现如下菜单在“水平比例尺”一栏中确定10000或5000，确定。

2、单击“设置”菜单，下拉列表中单击“设置显示坐标”，出现如下菜单在“坐标系类型”中选“投影平面直角”，点击“坐标显示参数”，出现如下菜单按如图填写“投影类型”、“比例尺分母”、“投影中心点经度”和“投影区内任意点的纬度”值，确定，确定。

关闭工程时点线面均点击“是”。

3、重新打开工程文件，此时工程文件下栏中已出现比例尺和实际坐标。

在图面左下角选一个交叉点，读取X、Y坐标值。

将鼠标十字放在该交叉点中心，从工程文件下栏中部出现“显示比例尺和X、Y毫米值。

记录下该X、Y毫米值。

若是1:10000的比例尺，用该交叉点的X、Y坐标值，先除以10，再分别减去X、Y毫米值，得出新的X、Y坐标值。

若是1:5000的比例尺，则要乘2再除以10，再分别减去X、Y毫米值，得出新的X、Y坐标值。

点击“其它”—“整图变换”—“键盘输入参数K”，出现如下菜单将新的X、Y坐标值填入“位移参数”X位移和Y位移栏目中，同时选中“点、线、面变换”，确定，开始图形变换。

最后，点击“1:1”，新的实际坐标和比例尺将会出现在下方栏目中。

记得关闭时要保存工程的点线面，即点击3个“是”结束。

二、Mapgis“等高线赋值”步骤1、将图打开，选中（打开）点线面文件（尤其是地形线文件）；2、给线增加“编辑线属性结构Z”：线编辑（L）－X参数编辑－编辑线属性结构Z－在空白处输入“H或高程”－这样在选择线后，点右健则出现快捷菜单中有“修改线属性”，选中它后出现的菜单中就多了一项“高程”属性，如在空白处填写350，则该线为350米高程线；3、点击“矢量化（V）”菜单－“高程自动赋值（L）－在图上任意处拉一条线，则出现“高程增量输入”菜单－在“当前高程”处填写起点第一根线的高程数据，“高程增量”填写10，表示线距为10米递增，若填写－10，则为10米递减。

实验一根据图幅号校正一、实验过程1：打开MapGIS软件地图编辑器，选择添加图层，右键当前编辑，矢量化光栅文件求反，栅格几何校正工具，开始校正。

2：控制点信息，删除原控制点，图幅生成控制点，输入图幅信息，图幅坐标确定，生成GCP点，顺序修改所有控制点，计算控制点残差。

保存控制点信息。

3：校正预览，逐格网校正，结束栅格校正。

4：移除现图幅，添加保存的校正后图幅，单击图幅下方单位进行地理坐标系与单位的修改，保存文件。

二、实验结果1：控制点信息控制点ID 校正点X坐标校正点Y坐标参照点x坐标参照点Y坐标RMS 1, 646.482715, 3924.965002, 566141.378498, 3352705.817095, 2.33229 2, 1319.616256, 3926.175857, 567000.000000, 3352711.047855, 0.47576 3, 2105.612795, 3928.583756, 568000.000000, 3352717.224861, 1.88233 4, 2891.690571, 3932.203788, 569000.000000, 3352723.493424, 2.05069 5, 3676.324833, 3936.795278, 570000.000000, 3352729.853450, 1.18464 6, 4462.645330, 3941.796375, 571000.000000, 3352736.305067, 0.38865 7, 5247.522314, 3945.602207, 572000.000000, 3352742.848115, 1.18878 8, 5369.474367, 3946.152117, 572154.393966, 3352743.866466, 0.77375 9, 5371.232172, 3744.519111, 572152.702660, 3353000.000000, 0.14592 10, 5250.292335, 3743.356495, 572000.000000, 3353000.000000, 1.0661 11, 4465.566082, 3734.575373, 571000.000000, 3353000.000000, 0.15665 12, 3679.796581, 3725.954750, 570000.000000, 3353000.000000, 0.19613 13, 2894.107330, 3717.334128, 569000.000000, 3353000.000000, 0.2136 14, 2108.658828, 3708.793756, 568000.000000, 3353000.000000, 0.39921 15, 1322.648577, 3700.092883, 567000.000000, 3353000.000000, 0.27055 16, 648.565838, 3692.447965, 566139.597831, 3353000.000000, 1.913 17, 5375.691643, 2961.628723, 572146.098325, 3354000.000000, 2.64997 18, 5261.626009, 2960.600111, 572000.000000, 3354000.000000, 2.57857 19, 4476.418257, 2951.176990, 571000.000000, 3354000.000000, 1.72425 20, 3690.889505, 2942.155118, 570000.000000, 3354000.000000, 1.34634 21, 2905.280504, 2933.213496, 569000.000000, 3354000.000000, 1.06606 22, 2119.430752, 2923.950875, 568000.000000, 3354000.000000, 0.44094 23, 1332.939002, 2914.929003, 567000.000000, 3354000.000000, 0.7242324, 653.858968, 2906.753311, 566133.543852, 3354000.000000, 1.17052 25, 5382.075715, 2172.960330, 572139.492212, 3355000.000000, 1.59451 26, 5272.959683, 2171.824986, 572000.000000, 3355000.000000, 1.352 27, 4487.832181, 2163.124113, 571000.000000, 3355000.000000, 1.40533 28, 3701.741680, 2154.824491, 570000.000000, 3355000.000000, 1.02457 29, 2916.533928, 2146.203868, 569000.000000, 3355000.000000, 1.0944 30, 2130.042177, 2137.342496, 568000.000000, 3355000.000000, 1.24635 31, 1343.791177, 2129.123123, 567000.000000, 3355000.000000, 1.14174 32, 660.033564, 2121.459894, 566127.488241, 3355000.000000, 1.31307 33, 5388.297889, 1387.421667, 572132.884319, 3356000.000000, 1.93853 34, 5284.855106, 1386.741355, 572000.000000, 3356000.000000, 1.57483 35, 4498.925105, 1378.200983, 571000.000000, 3356000.000000, 1.40035 36, 3713.155603, 1370.142110, 570000.000000, 3356000.000000, 0.83705 37, 2927.225602, 1361.360987, 569000.000000, 3356000.000000, 0.89351 38, 2140.814102, 1352.981115, 568000.000000, 3356000.000000, 0.7887 39, 1354.322352, 1344.280243, 567000.000000, 3356000.000000, 1.43164 40, 665.645129, 1337.289961, 566121.431000, 3356000.000000, 0.36846 41, 5395.240914, 606.858484, 572126.274649, 3357000.000000, 2.68089 42, 5295.867780, 605.670219, 572000.000000, 3357000.000000, 2.54358 43, 4510.339029, 596.808847, 571000.000000, 3357000.000000, 2.40403 44, 3724.409027, 587.626475, 570000.000000, 3357000.000000, 1.83249 45, 2938.077777, 578.203354, 569000.000000, 3357000.000000, 0.9325 46, 2151.265027, 569.422232, 568000.000000, 3357000.000000, 1.29546 47, 1365.335026, 560.239861, 567000.000000, 3357000.000000, 1.25369 48, 671.014664, 552.397766, 566115.372128, 3357000.000000, 0.47716 49, 672.480188, 301.041234, 566113.401831, 3357325.134338, 4.08226 50, 1368.414115, 301.430729, 567000.000000, 3357330.543362, 1.99574 51, 2155.534264, 303.509483, 568000.000000, 3357336.730745, 0.9098 52, 2942.013401, 306.238628, 569000.000000, 3357343.009677, 1.80104 53, 3728.493527, 310.420460, 570000.000000, 3357349.380416, 1.55643 54, 4514.091889, 314.530442, 571000.000000, 3357355.842691, 1.02215 55, 5300.092490, 317.444865, 572000.000000, 3357362.396772, 1.60508 56, 5397.272976, 317.317474, 572123.873477, 3357363.214949, 2.017292：校正结果图实验二手动方式输入控制点校正一、实验过程1：打开MapGIS软件地图编辑器，选择添加图层，右键当前编辑，矢量化光栅文件求反，栅格几何校正工具，开始校正。

用mapgis中的数字地面模型系统做
步骤如下
1、空间分析－DTM分析－新建一个文件之后打开数据文件选择线文件（即等高线）。

2、处理点线－线数据高程点提取，其中线属性高程数据域选择线文件（等高线）属性中高程数
据项抽稀系数可根据实际情况做适当修改。

3、GRD模型－离散数据网格化，此时会生成一个高程数据文件*.grd
简便的方法可用surfer等软件制作。

要逼真一点的就继续用mapgis中的数字地面模型系统做，过程和需要的数据较多。

具体可看看相
关的教材。

前提条件是要有数字化好的地形图
没有可以现将其数字化之后在做。

电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。

边框参数：内间距10，外间距1，边框宽1。

网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

1、先系统设置，把工作目录选成影像路径。

一、用实用服务\启动投影变换（定内图框）2、标准图框\根据图幅号生成图框（这一步输入正确的老图幅号）（1）把图框文件名输成正确的老图号，点击椭球参数如下（2）（3）选择北京54，单击确实即可（4）（5）这几步点完后直接存盘3、图框生成后，先把wl,wt两个文件存盘，然后关闭，在打开这两个文件，投影转换――工作区直接投影转换（把软件生成的图框进行大地坐标转换）（1）先：选择文件（把正确路径先好）－当前投影，看（投影中心点经度和投影区内任意点的纬度）这两个工作区的坐标把它记下来（2）在把目的投影点开，按照下面的界面配置即可（3）把这些配置好后，点击开始转换，然后在点确定，复位窗口（可看是否已经转换为大地坐标（六位、七位））存盘。

二、图形处理\输入编辑1、新建工程\单击从文件导入，选择任意一个文件即可3、（把工程界面打开后，每个文件都要单独打开，单独存储（最好更换颜色以便下一步镶嵌时能查看误差大小），这一步完后，才能进行下一步，切记）右键\添加项目，打开两个文件，把它们存工程文件，格式为*.mpj4、三、启动图像处理\图像分析（图框与影像融合）1、先把JPG或者TIF转成MSI格式,把文件选好后，点转换即可2、打开MSI格式――镶嵌融合――打开参照文件――参照线文件――删除所有控制点（如果以前没有定影像就不用删）；添加控制点，先点影像里面的坐标，后点图框，点一个影像点就对应框里面的点；四个点点好后，校正预览看一下，然后在镶嵌融合――输出文件――RBM文件四、把以上的准备工作做完后，启动编辑子系统（在步画线了）1、打开工程文件，在左边窗口里面右键――新建线――然后修改线结构（修改结构必须要在线文件前面打“∨”）(1)修改线结构：L线编辑――X参数编辑――编辑线属性结构Z（修改点结构也一样）字段名称字段类型字段长度小数位数界码字符串 5线地类码字符串 5宽度浮点型8 1 权属性质字符串10悬挂字符串 52、把生成的图框添加到刚才新建的线文件里面去，先把软件生成好的那个线文件关闭，然后在工作区――添加文件――添加线文件－打开软件生成好的那个线文件（H-48-127-(19)）.WL,打开后，只留内图框，其余删除，顺便把内图框属性赋了(界码为990)3、然后把影响添加到工作区：矢量化――装入光栅文件――打开rbm或msi格式影像即可4、输入线必须是折线且即时输入属性，一幅图输入完毕后，（将未打断的线状地物提取出来存成单文件，生成地物宽度。

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。

由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。

步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。

可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。

步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。

校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。

步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。

ii.网格间距：读图输入格网间距。

iii.坐标系：读图选择选择坐标系信息。

iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。

此处是对1:1万的图幅进行校正，用四点框即可。

v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。

3、定位内图廓点，建立理论坐标和图像坐标的对应关系。

点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

第1章概述与安装1、1 概述MAPGIS 就是中国地质大学(武汉)开发得、通用得工具型地理信息系统软件。

它就是在享有盛誉得地图编辑出版系统 MAPCAD 基础上发展起来得,可对空间数据进行采集,存储,检索,分析与图形表示得计算机系统。

MAPGIS 包括了 MAPCAD得全部基本制图功能 ,可以制作具有出版精度得十分复杂得地形图、地质图,同时它能对图形数据与各种专业数据进行一体化管理与空间分析查询 ,从而为多源地学信息得综合分析提供了一个理想得平台。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业 ,在该系统得基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统得开发。

1、2安装1)系统要求:硬件:CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器;操作系统:Win9x、Win2000、WinNT 、WinXP或Win7系统;输入设备:本单位主要使用得就是GRAPHTEC—RS200Pro型扫描仪;输出设备:本单位主要使用得就是Canon—IPF700型出图打印机。

2) 硬件得安装:MAPGIS 硬件部分有加密狗,ISA 卡、PCI 卡三种,本单位主要为 MAPGIS USB 软件狗,在确保机器 BIOS 设置中 USB 设备未被禁止得条件下,Windows 98 与 Windows2000 自带得标准 USB 驱动程序均可支持 MAPGIS USB 软件狗工作。

3)软件得安装:MAPGIS 安装程序得安装过程为:找到 MAPGIS 系统安装软件,双击SETUP 图标,系统自动安装软件,在 WIN2000/NT/XP 下安装时,应先运行 WINNT_DRV,提示成功后才可选择SETUP 开始 MAPGIS 程序得安装;对于 MAPGIS6、1 及 MAPGIS6、5,则无关键字与安装选择 ,但须根据实际需要选择安装组件。
