220kV变电站母差保护动作的事故分析母线是电力系统的重要设备，快速切除母线故障有利于系统的稳定运行。
母差保护动作后，快速查找并隔离故障点以便对被切除母线上的连接元件恢复运行是至关重要的。
本文对某220kV变电站35kV母差保护动作的原因进行分析，详细阐述了整个事件的经过、原因查找分析及应对措施，分析了在单相接地故障情况下，母线差动保护范围内母差是如何正确动作的。
通过对该220kV变电站母差保护动作实例的分析，加强电网建设、加强对设备的管理和维护，减少停电事故，从而保证电网系统稳定可靠地运行。
本文基于220kV变电站母差保护动作的事故分析展开论述。
标签：220kV变电站;母差保护动作;事故分析引言变电站或发电厂的母线故障，特别是220kV母线故障中最严重的传记设备故障之一，由于有很多节制的部件，很容易稳定系统或引起大面积停电事故。
操作员由于组件的多次操作，故障（例如，负载池制动器、接地线闭合等）导致母线三相短路。
母线故障类型可以转换为保护性切除故障、缓慢、故障切除、单相故障，甚至三相故障。
故障节制迅速有助于防止故障范围的进一步扩大。
当然，环境污染、天气原因、设备老化或爆炸也会导致故障扩大。
由于目前大量采用高层布置的室外配电装置，一套母线故障很容易发展成另一套母线故障，整个站都失去了压力。
1母线保护介绍微机母线保护设有母线差动保护、母联充电保护、母联过流保护、母联断路器失灵和盲区保护、断路器失灵保护、母联断路器非全相保护、复合电压闭锁功能、运行方式识别功能等功能。
通过对P740的母线差动保护的分析，进而全面的对母线保护中动作区域，闭锁区域，防止勿动，区域判定的依据进行分析。
母线差动保护用通俗的定义，就是按照收、支平衡的原理进行判断和动作，分为母线完全差动保护和不完全差动保护。
因为母线上只有进出线路，正常运行情况下，进出电流的大小相等，相位相同。
如果母线发生故障，该平衡就会破坏。
有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。
变电站母线差动保护异常原因分析及处理措施变电站的母线是电力系统最重要的电能传输元件。
母线差动保护作为母线的主保护，是保证电力系统安全运行的重要装置，其运行的安全性、可靠性将直接影响电力系统的安全稳定运行，而它的误动和拒动都会给电力系统造成严重的危害。
因此，必须要保证变电站母线差动保护运行的可靠性。
鉴于此，本文就某变电站母线差动保护异常启动进行分析。
标签：母线差动保护;电力系统;电力元件;电能一、异常现象检查分析1.1现象描述与装置检查对220kV某变电站220kVCSC150母线差动保护进行专业巡视时，发现保护装置发出告警信号，告警报文提示B相差动保护启动。
随即检查各间隔电流实时数据，电流、电压的有效值、相序正确，大差、小差均为0，检查外部开入正确，保护定值校核正确，装置无异常的保护自检信息，唯有不同的是投入了互联压板，当时母线已倒向单母运行。
为了防止保护误动发生，当即申请退出保护出口压板，测试互联压板投入退出，保护装置开入反映正确。
投入互联压板保护启动，退出互联压板启动返回，但是两种状态下保护装置显示各通道采样的有效值是一致的。
单从现象看差动保护启动与互联压板有关，在经过与设备开发组沟通后，认为互联压板只是保护启动的一个诱因，不是根本原因。
1.2采样点值与录波图分析打印采样点值逐个通道检查，发现第三个间隔电流通道B相采样异常。
CPU3为差动启动处理器，Ib3=29.06A;CPU4为差动出口处理器，Ib3=0.3769A。
由于第三个间隔为备用间隔，外部无电流接入回路，正常情况只有一点零漂值，区间（-0.001，0.001）。
不难看出，采样点值反映为一直流分量，检测未发现外部回路存在直流量输入。
采样点值异常，而没有差流，是因为装置各通道输入为交流量，交流采样计算将直流分量绝大部分被滤除掉了，所以Ib3通道计算得到的有效值近似为0，因此，差流仍为0.差动保护启动故障录波如图1所示。
模拟量电流通道Ib3有一个正向直流分量，量程已满格29.06A，开关量1——保护启动已发生变位。
一起220kV母线差动保护动作事件分析及改进措施作者：信莲莲来源：《华中电力》2013年第12期摘要：结合一起220kV母联差动保护动作事件，分析阐述了双母线方式下的差动保护原理，并提出了改进措施。
关键词：双母线，母联死区保护，母差220kV双母线接线方式中母联开关一般装设一组或者两组电流互感器（简称CT）。
在母联开关与CT之间的地方称之为“死区”，发生死区故障的概率较小，但产生的危害是相当大，本文以一个母联死区故障，来详细分析其中的原理和改进措施23时13分，220kV阳江站220kV母联CT内部故障，220kV母差Ⅰ、Ⅱ套保护动作，跳开220kVI、II母线上所有开关，最终造成220kV阳江站和一座110kV变电站失压。
该事件共损失负荷49.2MW，约占全市负荷的8.89%一、事件前运行方式220kV阳江站220kV #1、#2母线并列运行，其中220kV蝶阳甲线、#1变高挂220kV #1母线运行；220kV阳漠线、蝶阳乙线、#2变高、#3变高挂220kV #2母线运行，220kV旁路挂220kV #2母线处于热备用状态。
二、事件概况23时13分42秒，220kV阳江站220kV母联CT发生内部故障。
现场检查后发现：220kV 母联C相CT SF6气体泄漏。
从保护动作信息和录波看，先是II母正确动作出口，跳开220kV 母联和220kV II母线上所有元件（包括220kV蝶阳乙线、220kV阳漠线、220kV旁路、#2变高、#3变高开关）；保护启动125ms后，220kV母差保护稳态量差动跳I母线、母联死区正确动作出口，跳开220kV I母上所有元件（包括220kV蝶阳甲线、#1变高开关）。
二次保护配置为两套双母线母联单CT母差保护，保护型号分别为许继的WMH-800和南瑞的RCS-915。
三、母线差动保护装置动作机理1、母线保护的基本原理一条母线上有n 条支路，Id = I1 + I2 + I3 + ……+ In，为流入母线的和电流，即母线保护的差动电流。
一起母差保护动作分析及检查处理针对一起500kV母线差动保护的动作情况，分析其动作原因、故障点位置及现场检查过程，供同行借鉴、参考。
标签：母线差动保护；开关间短引线保护；绝缘电阻1 概述某水电站500kV系统采用一台半断路器接线方式（主接线如图1所示），GIS 设备采用型号为ZF-550的成套设备。
500kV母线保护双重化配置，第一套采用RCS-915GD母差保护装置，第二套采用SGB-750系列母差保护装置。
T区开关间短引线保护双重化配置，均采用PSL608U短引线保护装置。
母差保护与开关间短引线保护交叉配置，无保护死区。
2012年4月19日6时23分，500kV #2M 母差保护、5032和5033开关间短引线保护动作跳闸，跳开5013、5023、5033、5032开关。
2 保护及自动装置数据分析保护动作情况发生后，保护人员到现场检查核对装置动作情况，查看装置动作报文及录波文件，首先排除了装置误动作的可能性，保护及自动装置数据简述如下：（1）500kV #2M母差保护A套动作报告显示：2010-04-19 06：23：00：362保护启动，经5ms后变化量差动动作，选相B，发5013、5023、5033开关跳闸令，经21ms后稳态量差动动作，选相B，装置检测最大差动电流为2.81A。
（2）500kV #2母差保护B套动作报告显示：2012年4月19日6时23分0秒保护启动，经12ms母差B相差动动作，装置检测B相差动电流为2.761A，制动电流为2.771A。
装置录波波形简图如图2所示。
（3）#4机保护A套（GIS侧）短引线保护动作报告显示：2012年4月19日6时23分0秒365毫秒保护启动，经5ms短引线差动保护动作并出口，检测到B相差流为0.891A，58ms后保护动作返回。
（4）#4機保护B套（GIS侧）短引线保护动作报告显示：2012年4月19日6时23分0秒365毫秒保护启动，经3ms短引线差动保护动作并出口，检测到B相差流为0.723A，57ms后保护动作返回。
2020.12 EPEM131新能源New Energy某光伏电站35kV升压站母差保护动作事故分析中电投电力工程有限公司 杨 锐摘要：分析某光伏电站35kV母差保护的一次动作事故原因、造成的损害以及处理结果，总结了光伏电站二次保护的运行注意事项。
关键词：母差保护；电流互感器某光伏发电站发电容量12MW，电站升压站35kV 系统采用单母线接线方式，通过35kV 线路接入220kV 某变电站35kV 侧3605断路器，2017年6月30日首次并网运行。
35kV 系统配置有1#SVG 481断路器、1#接地变482断路器、集电I 线483断路器、集电II 线484断路器、35kV 线路486断路器、#1站用变4805断路器、备用断路器485以及母线PT 共六个间隔。
35kV 母线配置一套长园深瑞提供的BP-2CA-G 型母差保护，#1接地变配置有东唐电气设备有限公司提供的DT-XHKII-PC 型偏磁型消弧线圈成套装置1套，投入跳闸。
1 事故经过1.1 事故前运行方式故障发生前光伏电站设备运行正常，天气晴。
35kV 站用变I、SVG 481开关、接地变482开关、集电Ⅰ线483开关、集电Ⅱ线484开关、集电Ⅲ线（备用）485开关、35kV 线路486开关为运行状态，各发电单元与系统并网发电。
1.2 事故经过2020年6月5日09时13分，消弧线圈检测到系统有接地点并发出告警信号，报文显示选线装置未能选出接地故障间隔。
收到报警信号后，现场运行人员检查各间隔及保护装置，未发现异常。
随后接到地调电话询问站内母线及线路接地告警相关情况，运行人员向地调回复“消弧线圈检测到系统有接地点，控制装置发出接地告警”，之后运行人员再次检查全站设备，仍未未发现异常和接地故障点。
后运行人员接调度命令，采用拉路法准备分开集电III 线485断路器。
尚未操作之时，2020年6月5日09时57分59秒，35kV母线差动保护动作，保护开出跳开1#SVG 481断路图2 消弧线圈及接地选线装置报文图1 电气主接线图图3 35kV 母差保护报文132 EPEM 2020.12新能源New Energy器、1#接地变482断路器、集电I 线483断路器、集电II 线484断路器、集电III 线（备用）485断路器、白垣线486断路器，35kV 升压站全站失电。
母线差动保护动作跳闸原因分析【摘要】母线差动保护是电力系统的重要保护，当系统发生故障其应当正确迅速切除母线故障元件，它的拒动和误动都将给电力系统带来严重危害。
本文分析了母线差动保护动作跳闸原因，提出了相应的处理措施。
【关键词】电力系统；母线差动保护；跳闸；处理措施0 前言母线差动保护基本原理.用通俗的比喻，就是按照收、支平衡的原理进行判断和动作的。
因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。
如果母线发生故障，这一平衡就会破坏。
有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。
如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围。
1 母线差动保护动作跳闸的分析及处理1.1 母线差动保护动作跳闸的原因母线差动保护动作跳闸有以下十项原因：母线上设备引线接头松动造成接地；母线绝缘子及断路器靠母线侧套管绝缘损坏或发生闪络；母线上所连接的电压互感器故障：连接在母线上的隔离开关支持绝缘子损坏或发生闪络故障；母线上的避雷器、及支持绝缘子等设备损坏；各出线（主变压器断路器）电流互感器之间的断路器绝缘子发生闪络故障：二次回路故障；误拉、误合、带负荷拉、合隔离开关或带地线合隔离开关引起的母线故障；母线差动保护误动；保护误整定。
1.2 母线故障跳闸的处理1.2.1 母线故障时，故障电流很大。
在母差保护动作的同时，相邻线路/元件都会启动或发信，故障录波器因其具有更高的灵敏度必然启动；如果相邻线路/元件保护不启动或很少启动，故障录波图上没有明显的故障波形，则可认为母差保护有误动可能或因其他原因造成非故障跳闸。
此时，值班人员可在停用母差保护、排除非故障原因并确认该母线上所有断路器均已跳闸后，要求调度选择合适的电源并提高其保护灵敏度后对停电母线进行试送，试送成功后-逐一送出停电线路。

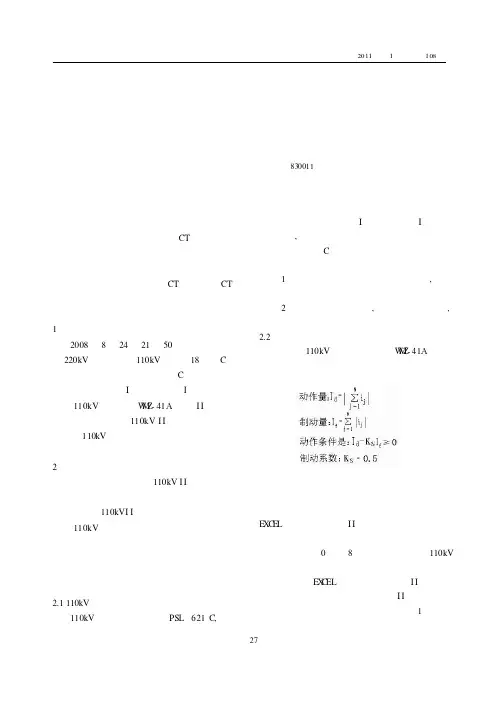

一起母差保护误动事故分析庄红山石辉新疆乌鲁木齐电业局（乌鲁木齐830011）摘要：本文主要介绍一起典型的母线保护误动事故，本次事故最终判断原因是CT暂态饱和以及母线保护抗暂态能力差，结论的确认有充分的依据，并经过科学的推理和验证，并提出相应的措施。
关键词：母线保护误动；CT饱和；抗CT饱和特性1事故经过2008年8月24日21点50分，乌鲁木齐电业局220kV米泉变电站110kV米腾线18＃杆C相合成绝缘子因雷电击穿闪络，造成C相接地故障，米腾线保护装置零序I段、接地距离I段动作；同时，米泉110kV母线保护W M Z-41A装置I I母小差和大差动作，切除了110kV I I母所有开关，相关出线的110kV终端站保护及备自投动作均正确。
2事故调查及分析事故发生后，乌局对110kV I I段母线设备及合成绝缘子进行检查，确认母线无故障后，按中调命令恢复110kVI I母供电，母线送电正常。
随后对110kV母差和米腾线保护装置和所有回路进行实验检测，实验和检测结果均合格。
随后我们根据调取的保护动作报文和故障录波图，分析后发现事故过程中的一些异常点，并就此展开调查，具体如下。
2.1110kV米腾线保护动作行为分析110kV米腾线保护型号是PSL－621C,线路故障时米腾线保护装置零序I段、接地距离I段保护动作跳闸,动作行为正确。
但从米腾线保护动作报告及录波图上看C相电流及零序电流有畸变，从录波图上分析其波形特点如下：（1）第一个半波波形向正半轴偏移很大,这说明故障电流存在很大非周期分量的。
（2）第二个半波略有畸变,从第二个周波开始,波形基本恢复正常。
2.2母线保护动作分析米泉变110kV母线保护型号是W M Z-41A，其母差动作逻辑如下：依照母差动作逻辑公式，将母差录波数据录入E X C E L表计算出大差和I I母小差，以及制动电流。
分析计算结果，“动作情况”大于零的满足动作条件，可以发现从0点至8点，计算值大于零，110kV 母差满足动作条件。

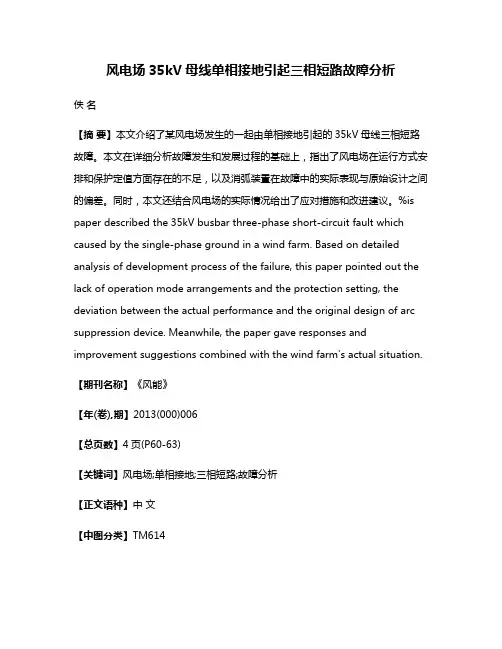

风电场35kV母线单相接地引起三相短路故障分析佚名【摘要】本文介绍了某风电场发生的一起由单相接地引起的35kV母线三相短路故障。
本文在详细分析故障发生和发展过程的基础上，指出了风电场在运行方式安排和保护定值方面存在的不足，以及消弧装置在故障中的实际表现与原始设计之间的偏差。
同时，本文还结合风电场的实际情况给出了应对措施和改进建议。
%is paper described the 35kV busbar three-phase short-circuit fault which caused by the single-phase ground in a wind farm. Based on detailed analysis of development process of the failure, this paper pointed out the lack of operation mode arrangements and the protection setting, the deviation between the actual performance and the original design of arc suppression device. Meanwhile, the paper gave responses and improvement suggestions combined with the wind farm's actual situation.【期刊名称】《风能》【年(卷),期】2013(000)006【总页数】4页(P60-63)【关键词】风电场;单相接地;三相短路;故障分析【正文语种】中文【中图分类】TM614随着风电并网规模的扩大，风电场安全运行对电网安全的重要性日益突出。
如何在风电场发生故障时将其影响降到最低，对保障人身和电网、设备的安全都有着非常重要的意义。

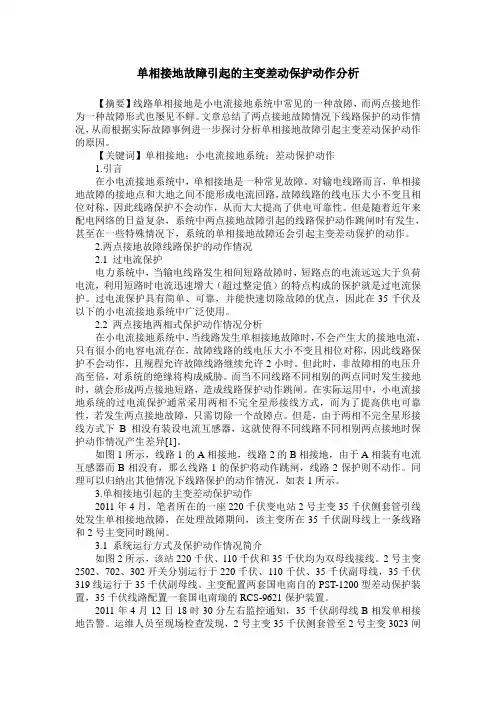

单相接地故障引起的主变差动保护动作分析【摘要】线路单相接地是小电流接地系统中常见的一种故障，而两点接地作为一种故障形式也屡见不鲜。
文章总结了两点接地故障情况下线路保护的动作情况，从而根据实际故障事例进一步探讨分析单相接地故障引起主变差动保护动作的原因。
【关键词】单相接地；小电流接地系统；差动保护动作1.引言在小电流接地系统中，单相接地是一种常见故障。
对输电线路而言，单相接地故障的接地点和大地之间不能形成电流回路，故障线路的线电压大小不变且相位对称，因此线路保护不会动作，从而大大提高了供电可靠性。
但是随着近年来配电网络的日益复杂，系统中两点接地故障引起的线路保护动作跳闸时有发生，甚至在一些特殊情况下，系统的单相接地故障还会引起主变差动保护的动作。
2.两点接地故障线路保护的动作情况2.1 过电流保护电力系统中，当输电线路发生相间短路故障时，短路点的电流远远大于负荷电流，利用短路时电流迅速增大（超过整定值）的特点构成的保护就是过电流保护。
过电流保护具有简单、可靠，并能快速切除故障的优点，因此在35千伏及以下的小电流接地系统中广泛使用。
2.2 两点接地两相式保护动作情况分析在小电流接地系统中，当线路发生单相接地故障时，不会产生大的接地电流，只有很小的电容电流存在，故障线路的线电压大小不变且相位对称，因此线路保护不会动作，且规程允许故障线路继续允许2小时。
但此时，非故障相的电压升高至倍，对系统的绝缘将构成威胁。
而当不同线路不同相别的两点同时发生接地时，就会形成两点接地短路，造成线路保护动作跳闸。
在实际运用中，小电流接地系统的过电流保护通常采用两相不完全星形接线方式，而为了提高供电可靠性，若发生两点接地故障，只需切除一个故障点。
但是，由于两相不完全星形接线方式下B相没有装设电流互感器，这就使得不同线路不同相别两点接地时保护动作情况产生差异[1]。
如图1所示，线路1的A相接地，线路2的B相接地，由于A相装有电流互感器而B相没有，那么线路1的保护将动作跳闸，线路2保护则不动作。
线路故障引起母差保护异常动作分析摘要：线路故障会引起母差保护异常动作对电网的安全运行造成了不利的影响，容易产生大面积的停电现象，从而对我们的日常生活也产生了一定的影响。
母线作为变电站中一个重要的变电设备，需要有灵敏的母差保护。
线路故障引起母差保护异常动作会对母线造成一定的伤害，从而导致母线上的所有线路因为母线上的故障而被去掉。
本文主要讲述了线路故障引起母差保护异常动作分析，以此来供相关人士的交流参考。
关键词:线路故障；母差保护；异常动作引言:在新时代的背景下，社会建设的过程中对电网的要求也越来越高，电力也逐渐被运用到了社会的各个方面之中，在社会建设方面发挥了极为重大的作用，成为了社会建设过程中不可缺少的一项重要能源。
线路故障引起母差保护异常动作容易造成大面积的停电，这会对社会经济造成一定的打击，在社会经济方面造成最大的损失，不利于社会经济的发展。
母差保护异常动作的出现在一定程度上干扰了电网的正常运转，影响社会中的日常用电，对社会建设的发展造成了一定的阻碍。
一、母差保护的内容分析母差保护是维护母线正常运行的一个重要的手段及方法，它在一定程度上保证了母线运行的质量，增强了电力系统的运行水平。
母线同时也是电力系统运行过程中不可缺少的一个重要的电力设备，在电力系统运行过程中起到了决定性的作用，是造成电力系统运行质量和水平的一个关键性因素。
因此，母线一旦出现问题将会对整个电力系统的运行造成损害，极大地威胁了供电的稳定性，严重的甚至会造成整个电力系统运行的瘫痪。
这就需要在电力系统运行的过程中加强对母线的维护，保证母线可以在电力系统运行的过程中可以充分的发挥出其自身的作用，减少母线出现故障的风险及隐患[1]。
母差保护也叫做电流差保护，这种保护在极大程度上维护了母线的正常运行，为电力系统的正常平稳运行提供了极大的保障，是电力系统运行过程中在母线保护方面不可缺少的一个重要的保护措施。
母差保护是各类保护方式中最常用到的一个，它的运用在极大程度上提升了保护的效率增强了保护的效果，最大限度地保障了电网运行过程中的利益从而减少因故障而引起的损失。
母线差动保护动作跳闸分析及处理-变电设备在整个电力系统中发挥重要的作用，所以要确保变电设备运行的安全性。
母线在变电运行中起到连接各种设备的作用，所以要保护母线运行的安全性。
母线差动保护装置就是利用进出电流平衡的原理来判断故障，当电流出现异常时，就会采取动作，跳开母线上的所有断路器，避免或者缩小故障范围。
在受到运行环境或者装置自身性能的影响时，差动保护装置有时会发生动作跳闸，在母线电流出现异常时，无法发挥保护作用，影响到电力系统的安全运行，所以研究母线差动保护动作跳闸对于整个电力系统的安全运行非常大的意义。
1 母线差动保护动作跳闸的原因分析及处理1.1 母线差动保护动作跳闸的原因分析研究分析表明，母线差动保护动作跳闸的原因有以下几种：母线的设备接头不良造成接地或者短路；母线的绝缘套及断路器发生损坏或造成闪络现象；母线的电压互感器出现故障：母线上支持绝缘子的隔离开关损坏或发生闪络故障；母线上支持绝缘子的避雷器等设备发生损坏；各主变压器断路器的电流互感器绝缘子出现闪络故障或二次回路故障；误操作合隔离开关或带地线合隔离开关引起的母线故障；母线差动保护出现失误；保护误整定。
（1）在母线中的电流异常增大时，就会导致母线发生故障，在这种情况下，就会启动母线差动保护装置，而相邻的线路装置也会同时启动并发出信号，随即启动具有很高灵敏度的故障录波器，这是正常情况下所产生的一系列联动现象。
但是如果母差发生动作，但是相邻的线路或者元器件却没有正常的反应，并且故障录波图也没有显示出相应的故障波形，那么此时就应该引起高度重视，可能是母差保护装置出现了故障。
值班人员应该及时采取措施，可以停止母差保护的运行，并且将母线上所有断路器断开，然后调度会选择合适的电流对停止差动的母线试送，并提高保护母线的灵敏度，在对母线试送成功以后，再逐一试送停电的其他线路。
（2）在母线发生跳闸故障后，可以先对母差保护范围内的设备进行检查，首先应该从外观开始，观察是否存在自燃或者爆炸的现象，检查瓷质装置是否有破碎或者闪络的情况，配电装置是否有异常物体，在该段范围内是否存在其他工作。
母线差动保护动作事故原因分析和运行注意事项发布时间：2021-09-17T07:03:06.713Z 来源：《中国电业》2021年第14期作者：单志强郝希华[导读] 在当前电力专业领域中，变电站不同电压等级大部分设计输电母线单志强郝希华神华（无棣）新能源有限公司山东济南 250002摘要：在当前电力专业领域中，变电站不同电压等级大部分设计输电母线，母线通常发生的概率偏低，但是母线发生故障时短路电流大，对系统的影响大，需要快速切除故障。
正是因为这种情况，根据反措的要求35kV以上的系统母线需要配置母线保护。
但是由于运行人员技能水平达不到或者运行的疏忽在母线发生故障时保护并不能正确动作，会引发母线差动保护拒动或是误动事故。
在这种情况下，就有必要深入全面的分析与探讨母线差动保护动作事故的主要原因，并基于此提出相应的改善对策。
下面也主要从这个角度入手，对母线差动保护事故进行深入全面的探讨。
关键词：母线差动保护；保护动作；动作事故引言在整个电力系统操作系统中，母差保护本身是一个非常重要的模块，与整个电力系统的稳定运行有很大关系。
因此，各运营和维护人员也应积极学习平时母差保护和保护失败相关内容，明确保护措施操作原理，认识和掌握母差保护故障和失败问题的改善措施和方法，并更多地投入相关工作。
此外，在电力系统的日常管理中，要在后续开发中积极改变智能保护装置，大大提高整个电力系统的保护技术，最终为电力系统的稳定运行提供强大的保护。
这样可以改善母线差动保护，提高电力系统运行水平。
1、母线差动保护原理因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。
如果母线发生故障，电流流向故障点，这一平衡就会破坏。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
母差保护运行危险点分析钟仁强（东海县供电公司，江苏连云港）摘要：就母差保护在各种不同的一次运行方式下包括母差停运效验以及母线元件冲击投产情况下的危险点以及危险点造成的后果进行了分析，并对具体的危险点提出了防范措施和解决方案。
关键词：母差保护危险点防范措施1 引言母差保护是电力系统中非常重要的设备，其可靠运行直接影响到电力系统的安全、稳定运行。
母差保护牵涉到母线上运行的各个一次元件，在母线一次元件各种不同的运行方式下和停运以及母线一次元件扩建冲击投产时，对母差保护有各种不同的要求。
运行不当，将会使母差保护失去选择性误动，造成母线全停的严重后果。
2母线差动保护的原理母线差动保护的动作原理建立在基尔霍夫电流定律的基础上。
把母线视为一个节点，在正常运行和外部故障时流入母线电流之和为零，而内部短路时为总短路电流。
假设母线上各引出线电流互感器的变比相同，二次侧同极性端连接在一起，按照图一接线则在正常及外部短路时继电器中电流为零。
3 微机母差正常运行危险点3．1 现场刀闸辅助常开触点不是十分可靠不论新站还是老站，经过长期运行后，现场刀闸辅助触点接触不好的情况时有发生。
2．1．1 刀闸辅助触点出错方式的分类这里说的刀闸辅助触点出错是指：在保护装置及其外部接线经校验正确、投入运行后，由于刀闸一次设备、引入电缆和端子或装置内部光耦开入通道的原因，使微机读入的运行方式与实际运行方式不一致。
以双母线为例，隔离刀闸连接如图1所示，a、b为连接元件L的隔离刀闸，当L挂在Ⅰ母时对应Ⅰ母运行方式为1，对应Ⅱ母运行方式为0；当L挂在Ⅱ母时对应Ⅱ母运行方式为1，对应Ⅰ母运行方式为0；当L刀闸双跨时(倒闸过程)，对应Ⅰ、Ⅱ母运行方式均为1；当L退出运行时，对应Ⅰ、Ⅱ母运行方式均为0。
由此可将刀闸辅助触点出错方式归纳为以下三类：(a)刀闸主触点已闭合而辅助触点读入仍为0(闭合为1，开断为0)，称之为辅助触点接触不良。
(b)刀闸主触点已开断而辅助触点读入仍为1(闭合为1，开断为0)，称之为辅助触点触点粘连。
对110KV微机母差保护故障的分析及对策【摘要】本文笔者阐述了一起110KV微机母差保护误动事故，并就故障产生的原因进行分析，提出了相应的对策，从而提高了装置的安全性，确保整个电网的安全有序稳定的运行。
【关键词】母差保护；原因；对策1 事故过程和检查处理某变电站一条110 kV线路单相接地故障，零序保护动作，线路开关跳闸，重合闸动作不成功，而110kV母差保护动作出口，从而跳开母联断路器和相应的断路器，造成这一段母线发生故障而失压。
在对该变电站内失压的110 kV母线保护范围内的一次设备检查时并未发现明显故障原因。
之后在进行保护检查时发现，110 kV回路中存在一条线路微机保护零序插件的告警，因此打印出故障报告，通过对其分析，得出为近端故障A 相零序I段动作出口，另外检查故障零序电流为40A（二次电流，保护整定值为18 A），且先于110 kV 母差保护前26 ms 已出口。
汇报调度后，经调度同意退出110 kV 母线保护，对失压母线试充电正常，随后恢复了其他回路的供电（故障线路除外）。
根据故障现象、综合分析判断结果及检查情况，可以排除母线区内故障和CT 回路接线错误引起母差保护动作的可能。
事后通过对母差保护校验和传动均正常。
因此，判断此次母差保护跳闸为误动作。
2 母线保护的工作原理微机母线保护装置设置了大差及各段母线小差，大差作为小差的启动元件，用以区分区内外故障，小差作为故障母线的选择元件。
大差、小差均采用具有比率制动特性的瞬时值电流差动算法。
差动电流为各支路电流和的绝对值，制动电流为各支路电流绝对值的和，其动作方程为：式中：为某时刻差动电流瞬间值，K为比率制动系数，为差动电流整定门坎，为母线上连接的各支路电流，支路由1到n。
注意，大差不包括母联电流，每段母线小差只包括各自所有连接单元电流。
保护的动作特性如图所示。
为提高保护的可靠性及抗干扰能力，提高采样率增加计算比较次数，本装置采样率为每周波24点。
