风冷式冷热水机组是以空气作为冷(热)源，以水作为传热介质的中央空调机组。
传统的风冷热泵机组在制冷时将大量冷凝热作为废热排放到大气中，造成较大的能源浪费，并且存在对周围环境的热污染。
从节能角度来看，建筑物本身需要大量的生活热水供应，如果能将冷凝热全部或部分回收来加热生活热水，不但可以减少冷凝热对环境的污染，而且还可以节省能源。
热回收机组就是利用换热器来实现这一功能。
由于风冷热回收机组冷凝温度高，可以得到较高温度的回收水温，可广泛应用于：医院、酒店、宾馆、工厂、洗浴中心、会所等。
作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。
MHS 便是针对中国市场需求，推出的新型风冷热泵机组。
麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。
同时，麦克维尔建有大型1600kW全性能试验室，确保每台机组的质量和性能。
低噪声、低振动麦克维尔热回收机组采用整体式机组设计，结构紧凑，机座均衡负担压缩机、风侧换热器、干式壳管式水侧换热器、板式热回收侧换热器、油分离器及连接管的重量，出厂外配弹簧减振器，消除振动和噪声。
专利新型单螺杆压缩机， 运动部件少， 载荷平衡， 振动小 ；风侧换热器风扇采用翼状镰形高效螺旋式风机，直接驱动，噪声小； MCS/MHS100.1F~MCS/MHS380.2F 机组标准配置压缩机隔声箱， 有效降低压缩机运行噪声。
防腐防锈、适应性强麦克维尔热回收机组外壳采用优质钢板并经静电粉末防腐喷涂，有效防止锈蚀，可适应各种室外恶劣条件；机组能适应宽广的气温范围。
机组直接与大气进行热交换，没有环境污染，满足环保要求。
安装方便、操作简单麦克维尔热回收机组只需要用户通电供水便可运行使用。
不需要重建机房或购置冷却塔等其它辅助设备。
风冷螺旋式低温(热泵)机组技术要求(URS)
1. 引言
风冷螺旋式低温(热泵)机组，简称风冷热泵机组，是一种可以实现制冷、供热、热水等多种功能的设备，具有节能环保、安装方便、使用灵活等优点，因此在工业、商业、居民、医疗等领域得到了广泛应用。
为了更好地确保设备稳定、有效地运行，制定本技术要求。
2. 技术要求
2.1 性能指标
风冷热泵机组性能指标应符合以下要求：
- 制冷量范围：x~x kW
- 制冷效率(COP)：不低于x
- 加热量范围：x~x kW
- 加热效率(COP)：不低于x
- 额定工况下噪声：不超过x dB(A)
- 风量：不少于x m³/h
2.2 运行控制
风冷热泵机组应具备以下的运行控制功能：
- 可以手动设定设备运行模式：制冷/供暖/热水
- 可以自动调节运行模式，达到设定的温度控制
- 可以进行远程控制，并可以连接到中央监控系统
2.3 安全保护
为保证设备运行安全，风冷热泵机组应具备以下安全保护措施：- 具备过载保护功能，当设备出现故障时及时停机，保护设备
不受损坏
- 具备过压、欠压保护功能，避免对电网造成损害
- 具备水流量保护功能，保证设备不会因水流不畅而出现故障
- 具备排水保护功能，保证设备可以及时排出多余水分，避免
水管冻裂
3. 总结
本文介绍了风冷螺旋式低温(热泵)机组技术要求，从性能指标、运行控制和安全保护三个方面对机组进行了详细阐述。
技术要求的
落实能够保证设备顺利运行，为生产和生活带来更多的便利。
4. 参考文献
- 参考文献1 - 参考文献2。
螺杆式风冷热泵（冷水）机组适用设备：SA系列型号机组注意事项1. 本产品中含有承压制冷剂、运动件和电器，具有危险性，可能会引起伤害。
2. 在搬运此设备或对其进行各种操作之前，请仔细阅读此手册。
3. 所有操作均只能由此项专业技术人员来进行，而且要使用适当的工具，并采取安全保护措施。
4. 当收到机组时，应立即对运输过程中可能发生的损坏进行检查。
5. 存放：如该机组准备存放一段时间才安装，则应采取一些保护措施以防止损坏：1) 所有开口如水管接口等，应保证确实盖封或密封2) 存放环境温度不超过 45℃，避免阳光直射。
3) 机组上的盘管换热器应有遮盖、以防止铝翅片锈蚀，尤其在建筑施工工地区域不可露天存放。
4) 存放期间应定期检视。
目录一、机组简介 (4)1.1概述 (4)1.2系统流程图 (4)1.3 机组的组成 (5)1.4 型号标示说明 (7)二、运输、搬运和吊装 (8)2.1说明 (8)2.2运输 (8)2.3搬运和吊装 (8)三、机组主要技术参数 (9)四、外形尺寸图 (11)五、安装 (12)5.1整机安装说明 (12)5.2. 水管路连接说明 (15)六、开机调试 (16)6.1. 开机调试的条件 (16)6.2. 调试前的准备工作 (16)6.3. 开机启动 (17)6.4. 停机操作 (17)6.5. 运行记录 (17)七、控制说明 (18)7.1油槽加热器控制 (18)7.2防频繁起动操作 (18)7.3手动加载、卸载控制 (18)7.4. 压缩机启停控制 (18)7.5. 负荷控制 (18)7.6. 安全保护控制 (18)八、维护 (19)8.1、整机保养与维修 (19)8.2、常用维修方法 (19)九、 故障分析与排除 (23)附录1.控制系统服务指南 (24)附录2.机组运行记录表 (34)一、机组简介1.1. 概述:SA 系列风冷螺杆热泵机组，是一种以空气为冷却介质（夏季）及热源（冬季）、以水为载冷剂，采用蒸汽压缩式制冷循环的中央空调机组。

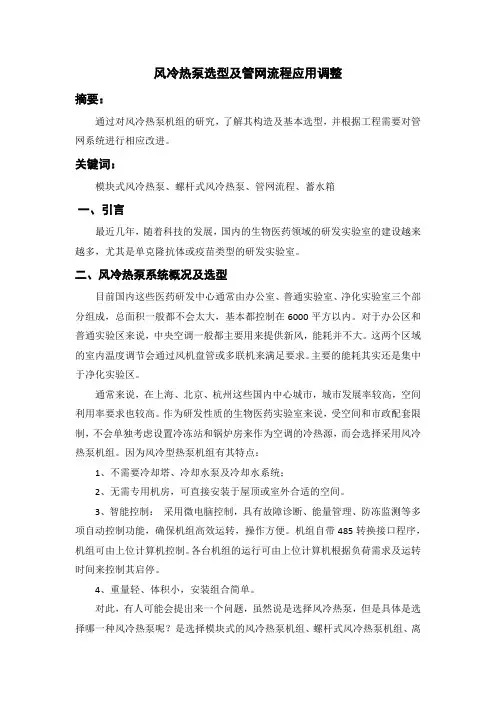

风冷热泵选型及管网流程应用调整摘要：通过对风冷热泵机组的研究，了解其构造及基本选型，并根据工程需要对管网系统进行相应改进。
关键词：模块式风冷热泵、螺杆式风冷热泵、管网流程、蓄水箱一、引言最近几年，随着科技的发展，国内的生物医药领域的研发实验室的建设越来越多，尤其是单克隆抗体或疫苗类型的研发实验室。
二、风冷热泵系统概况及选型目前国内这些医药研发中心通常由办公室、普通实验室、净化实验室三个部分组成，总面积一般都不会太大，基本都控制在6000平方以内。
对于办公区和普通实验区来说，中央空调一般都主要用来提供新风，能耗并不大。
这两个区域的室内温度调节会通过风机盘管或多联机来满足要求。
主要的能耗其实还是集中于净化实验区。
通常来说，在上海、北京、杭州这些国内中心城市，城市发展率较高，空间利用率要求也较高。
作为研发性质的生物医药实验室来说，受空间和市政配套限制，不会单独考虑设置冷冻站和锅炉房来作为空调的冷热源，而会选择采用风冷热泵机组。
因为风冷型热泵机组有其特点：1、不需要冷却塔、冷却水泵及冷却水系统；2、无需专用机房，可直接安装于屋顶或室外合适的空间。
3、智能控制：采用微电脑控制，具有故障诊断、能量管理、防冻监测等多项自动控制功能，确保机组高效运转，操作方便。
机组自带485转换接口程序，机组可由上位计算机控制。
各台机组的运行可由上位计算机根据负荷需求及运转时间来控制其启停。
4、重量轻、体积小，安装组合简单。
对此，有人可能会提出来一个问题，虽然说是选择风冷热泵，但是具体是选择哪一种风冷热泵呢？是选择模块式的风冷热泵机组、螺杆式风冷热泵机组、离心式风冷热泵机组中的哪一种呢？具体来说，对于目前这种6000平方米以内规模的生物医药实验室来说，采用较多的是螺杆式风冷热泵机组或模块式风冷热泵机组这两种。
至于说，具体采用这两种的哪一种，应该说都是可行的，只不过根据业主的考量的方向不一样，也就会有不一样的选择。
下面我来简单介绍一下这两种风冷热泵的特点：模块式风冷热泵机组螺杆式风冷热泵机组螺杆式风冷热泵：采用半封闭螺杆式高效压缩机，单机压缩，靠压缩机内的滑阀进行能量调节，结构紧凑，维护方便，运行稳定。
螺杆式风冷热泵机组施工方案
螺杆式风冷热泵机组的施工方案一般包括以下几个主要步骤：
1. 施工准备：确定施工地点和施工时间，组织施工人员，准备必要的工具和设备。
2. 安装机组：根据设计方案，选择合适的安装位置，进行机组的基础施工和设备安装。
3. 连接管道：根据设计方案，安装与机组连接的各种管道，包括冷、热水供回水管道、制冷剂管道等。
4. 安装电气控制系统：根据设计方案，安装与机组相关的电气控制系统，包括电源线路、控制线路等。
5. 调试与试运行：完成机组的安装后，进行机组的调试工作，包括机组启动、运行参数调整等，确保机组正常运行。
6. 检测与验收：对机组进行各项性能测试和安全检查，符合要求后，进行竣工验收。
需要注意的是，以上只是一个大致的施工方案，具体的施工步骤和细节应根据相关的技术规范和设计要求来进行。
在施工过程中一定要遵守相关的安全规范，确保施工质量和工作安全。
从本质上讲，均由空⽓处理设备，空⽓输送设备，空⽓分布装置三⼤部分组成。
此外还有制冷系统，供热系统及⾃动调节系统。
1、空⽓热湿处理设备空⽓热湿处理设备主要是对空⽓进⾏加热、加湿、冷却、除湿等处理。
（1）喷⽔室。
在民⽤建筑中不再采⽤，但在以调节湿度为主要⽬的的纺织⼚和卷烟⼚空调中仍⼤量使⽤。
（2）表⾯式换热器。
冷却器、加热器、蒸汽盘管统称为表⾯式换热器。
l）盘管表⾯式换热器有光管式和肋管式两种。
根据加⼯⽅法不同，肋⽚管⼜可分成绕⽚管、串⽚管和轧⽚管。
为了便于使⽤和维修，冷、热煤管路上应设阀门、压⼒表和温度计。
在蒸汽加热器的蒸汽管路上还要设蒸汽调节阀门和疏⽔器。
为了保证表⾯式换热器正常⼯作，在⽔系统的点应设排空⽓装置，⽽在最低点应设泄⽔阀门和排污阀门。
2）电加热器。
它有结构紧凑、加热均匀、热量稳定、控制⽅便的优点。
但是电加热器利⽤的是⾼品位的热能，它只宜在⼀部分空调机组和⼩型空调系统中使⽤。
在恒温精度要求较⾼的⼤型空调系统中，也常⽤电加热器控制局部加热或作末级加热使⽤。
常⽤的电加热器有*线式和管式两种。
为了确保安全，设计安装电加热系统特别是采⽤*线式电加热器时，必须满⾜下列要求： ①电加热器宜设在风管中，尽量不要放在空调器内。
②电加热器应与送风机联锁。
③安装电加热器的⾦属风管应有良好的接地。
④电加热器前后各0．8m范围内的风管，其保温材料均应采⽤绝缘的不燃材料。
⑤安装电加热器的风管与前后风管连接法兰中间须加耐热不燃材料的衬垫。
⑥暗装在吊顶内风管上的电加热器，在相对于电加热器位置处的吊顶上应开设检修孔。
⑦在电加热器后的风管中应安装超温保护装置。
（3）常⽤空⽓湿处理设备。
空⽓的加湿⽅法⼀般有喷⽔加湿、喷蒸汽加湿、电加湿、超声波加湿、远红外线加湿等。
利⽤外热源使⽔变成蒸汽和空⽓的混合过程为等温加湿过程，⽽⽔吸收空⽓本⾝的热量变成蒸汽的空⽓加湿过程为绝热加湿过程或等培加湿过程。

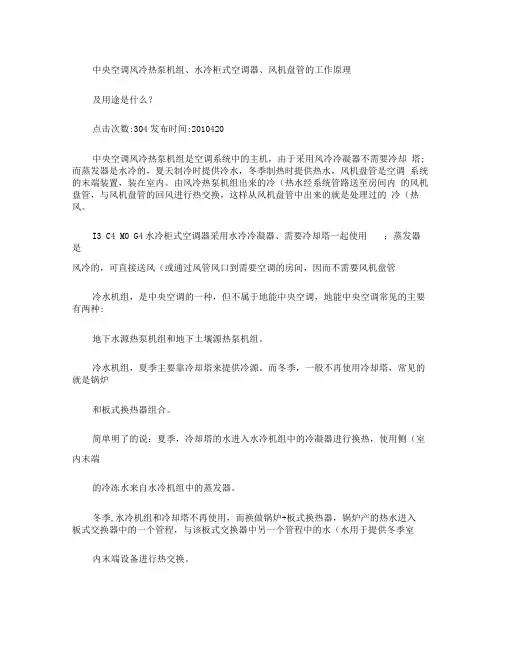

中央空调机组有如下几种形式：多联机系统空气源（冷水）热泵模块式系统空气源（冷水）热泵螺杆式系统溴化锂直燃机系统地源热泵系统水源热泵系统水环热泵系统水冷冷水螺杆机组系统水冷冷水离心机组系统水冷冷水活塞机组系统在这几种中央空调三中，螺杆机组 ,可以达到的冷量最大(可达到近1000KW)。
机组效率高。
属水冷却的冰水机组,即需要用冷却水塔及其循环系统作为机组的对外散热,也需要室内配套的风机盘管及冷冻水的循环系统,而且需要有专用的机房。
适用于冷量要求大的地方使用。
模块机组，属风冷却的冰水机组。
把制冷、散热部分都组合到同一模块内。
每个模块能达到的冷量从十几到一二百千瓦,而且可以由多个模块组合成一套设备提供冷冻水.冷量控制灵活。
机组要直接置于通风良好的室外，无需专用机房。
室内需配套风机盘管及冷冻水循环设备。
机组的功率可跟据负荷大少分多级自动调节。
多联机属于风冷冷媒机组，室内部分可以跟据实际需要，配用挂壁式、立柜式、天井式或风管式的室内机,室内机冷媒为氟利昂。
特点是内机配机灵活,控制灵活，室外机的功率控制灵活，可跟据负荷大少无级自动调节，高效节能。
每千瓦冷量的造价较高。
中央空调选择通常要考虑的几方面房屋情况：地理环境、房屋结构、房屋朝向、保温形式、采暖要求、层高情况、发热设备、人员情况、使用功能、洁净要求、换气要求、湿度要求、不保证天数等。
机组形式：风冷机组、水冷机组、全空气机组、燃气机组、水源热泵、空气源热泵、太阳能热泵、地源热泵、热回收机组、多联机、变频机、直接蒸发机组、风管机、恒温恒湿机组、机房空调、涡旋机、活塞机、螺杆机、离心机、家用中央空调、商用中央空调、工艺中央空调、工业冷却机组等。
末端形式：组合式空调器、风机盘管、新风机组、吊顶空调器、变风量空调器等。
工程情况：水管、风道材料选择、保温、配件材料选择、施工质量监控、工期保证、质量保证、售后服务等。
