弱电工程中常用的几种线缆2017-4-3

线缆种类及应用一、电力电缆电力电缆是指用于输送和分配电能的导体，具有较高的电导率和较大的电流承载能力。

根据不同的绝缘材料和结构形式，电力电缆主要分为以下几类：1. 聚乙烯绝缘电缆：以聚乙烯作为绝缘材料，具有良好的绝缘性能和耐热性能，适用于固定敷设和移动设备连接，广泛应用于电力输电、建筑施工和工业制造等领域。

2. 交联聚乙烯绝缘电缆：通过特殊工艺对聚乙烯进行交联处理，提高了电缆的耐热性能和机械强度，适用于高温环境和重载条件下的输电和配电。

3. PVC绝缘电缆：以聚氯乙烯为绝缘材料，具有良好的绝缘性能和耐腐蚀性能，适用于一般的电力输电和照明用途。

4. 橡胶电缆：以橡胶为绝缘材料，具有良好的耐油、耐磨和耐寒性能，适用于矿山、码头、船舶等恶劣环境下的电力传输和移动设备连接。

5. 矿用电缆：专门设计用于煤矿井下的电力传输，具有防爆、耐磨、耐拉扯等特殊要求。

6. 高温电缆：采用特殊绝缘材料和导体材料，能够在高温环境下工作，适用于冶金、钢铁、玻璃等高温行业。

7. 高压电缆：用于输送高压电能，具有较高的电压等级和良好的绝缘性能。

电力电缆广泛应用于电力系统建设、城市照明、工业生产和交通运输等领域。

二、通信电缆通信电缆是指用于传输信号、数据和电视图像等信息的导线，具有良好的传输性能和抗干扰能力。

根据不同的用途和传输介质，通信电缆主要分为以下几类：1. 同轴电缆：由内外导体和绝缘层组成，适用于电视、卫星通信和计算机网络等高频传输。

2. 双绞线：由两根绝缘的铜线成对绞合而成，适用于局域网、电话和传真机等数据传输领域。

3. 光纤电缆：采用玻璃或塑料纤维作为传输介质，能够传输高速、大容量的光信号，适用于长距离的电话通信、宽带接入和数据中心等。

通信电缆广泛应用于电信运营商、广播电视、互联网和安防监控等领域。

三、控制电缆控制电缆是指用于传输和控制信号的导线，具有较好的抗干扰能力和耐久性。

根据不同的用途和传输介质，控制电缆主要分为以下几类：1. 高速电缆：用于传输高速信号，如计算机外设设备、数码摄像机等。

弱电系统常用线缆 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT电源线：是传输电流的电线，由外护套、内护套、铜丝组成。

全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。

RVV线，外观圆型，芯数比较多，而且2芯之间都有绞合。

R代表软线，字母V代表绝缘体聚氯乙烯（PVC）。

RVV电缆主要用途：应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。

常用的RVV线材型号有：RVV2*,RVV2*,RVV2*，如：RVV2* ——2表示2根线芯，表示一根线芯的截面积（单位是㎜2）全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。

适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆。

字母R代表软线，字母V代表绝缘体聚氯乙烯（PVC），字母P代表屏蔽。

RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。

RVV与RVVP的区别：RVVP对比RVV多了一层屏蔽编织网，PVVP线在内外护套之间有一层网状的铜丝层作为屏蔽层----屏蔽层主要是为了防止外界电磁场的影响，以提高线材的抗干扰平衡度。

电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。

通常用于弱电电源供电。

RVV与AVVR的区别:AVVR与RVV是同一款线材。

平方以上的型号归为RVV（含平方）平方以下的型号归为AVVR。

全称铜芯聚氯乙烯绝缘电线，BV线又简称塑铜线，其中B代表是类别，属于布电线， V 代表绝缘为聚氯乙烯，一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。

BV线又分为：ZR-BV 和NH-BV1)ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。

阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZB-BV。

2)NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。

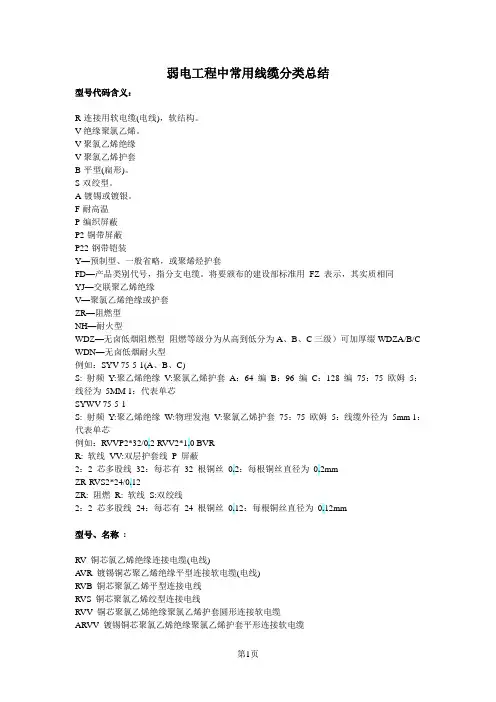

弱电工程中常用线缆分类总结型号代码含义：R-连接用软电缆(电线)，软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型阻燃等级分为从高到低分为A、B、C三级）可加厚缀WDZA/B/C WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64 编B：96 编C：128 编75：75 欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75 欧姆5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P 屏蔽2：2 芯多股线32：每芯有32 根铜丝0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2 芯多股线24：每芯有24 根铜丝0.12：每根铜丝直径为0.12mm型号、名称:RV 铜芯氯乙烯绝缘连接电缆(电线)A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC 聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC 连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面)，0.6/1kV，如：4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。

弱电常用线缆欧姆 系列实芯聚乙烯绝缘产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。

欧姆 系列物理发泡聚乙产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。

镀锡铜编织 欧产品说明：通常用于弱电视频图像传输或 网络等。

或 护套线产品说明：通常用于弱电电源供电等。

或 圆形双绞护套线产品说明：通常用于弱电电源供电等。

扁型无护套软电线或电缆产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。

绞型双芯电源线 或产品说明：通常用于公共广播系统 背景音乐系统布线，消防系统布线。

金银线 也叫：音箱线产品说明：用于功放机输出至音箱的接线。

铜芯聚氯乙烯绝缘安装用电缆产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。

铜芯聚氯乙烯绝缘聚氯乙烯护套线产品说明：通常用于弱电系统中供电电源线。

铜芯聚氯乙烯绝缘屏蔽聚氯乙产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。

有多芯可供选择，例如： 线径， 线径， 线径网线、网络线产品说明：计算机网络线，有 类， 类之分，有屏蔽与不屏蔽之分。

电话线产品说明： 适用于室内外电话安装用线电话线产品说明： 适用于室内外电话安装用线线（也叫：音视频线）产品说明：用于音响设备，家用影视设备音频和视频信号连接。

咪线（也叫：话筒线）产品说明：连接话筒与功放机。

大对数通信电缆产品说明：通常用于室外通讯主接线箱，一般对数 数百户。

小对数通信电缆产品说明：通常用于室外通讯分接线箱 或建筑物内楼层分线箱，一般支持 数十户。

电梯电缆产品说明：用于随电梯行走的电视监控专用线材，内含视频线、电源线、钢丝补充一下此主题相关图片如下： 室外重铠装光缆此主题相关图片如下： 室外轻铠装光缆。

弱电工程常用线缆简介温馨提示弱电工程中，用到的线种类繁多，这里简单的梳理几种常用的。

1，rvv线rvv线是我们常用的电源线，220V供电，12V供电都能用。

R代表软线，字母V代表绝缘体聚氯乙烯（PVC），全称铜芯聚氯乙稀绝缘聚氯乙烯护套软电缆。

比如：RVV 2×12表示2根线芯，1表示一根线芯的截面积（单位是㎜²）。

2，RVVP线RVVP线是我们常用的屏蔽线。

用在监听，五方对讲，红外对射等音频报警设备中。

比RVV多了一个P，P代表屏蔽的意思，多了一层网状铜丝的屏蔽层，全称铜芯聚氯乙烯绝缘聚氯乙稀屏蔽软电缆。

比如：RVVP 2× 0.52表示2根线芯，1表示一根线芯的截面积（单位是㎜²）。

3，BV线我们俗称的硬线，弱电工程上常用的位置是UPS主电。

强电工程上一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。

BV线又简称塑铜线，其中B代表是类别，属于布电线， V代表绝缘为聚氯乙烯，全称铜芯聚氯乙烯绝缘电线。

BV线又分为：ZR-BV 和NH-BVZR-BV: 铜芯聚氯乙烯绝缘阻燃电线，绝缘料加有阻燃剂，离开明火不自燃。

NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。

比如BV 2.52.5表示一根线芯的截面积（单位是㎜²）。

4，BVR线BV上面介绍了，而且前面也说了R代表软线所以这个就是聚氯乙烯绝缘软电线。

我们经常用这个线敷设地感线圈。

1表示一根线芯的截面积（单位是㎜²）。

BV与BVR相比，性能上没太大的区别，BV工艺简单，所以价格上也比BVR便宜。

比如BVR 1.51.5表示一根线芯的截面积（单位是㎜²）。

5，SYV线SYV线，是我们模拟监控常用的视频线。

S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯，全称实心聚乙烯绝缘射频同轴电缆。

比如SYV75-575代表阻抗为75欧姆，-5代表线材的粗。

弱电中的线缆型号你知道多少，一起看下常用的弱电线缆在弱电施工中，会遇到各种电缆或电线，有听过的，有没听过的，不管怎么样，你知道这些线缆是用在哪个系统的，它的主要功能是什么，一定要搞清楚，否则就没有做事了。

要根据图纸及清单的结合，了解各种系统的线的性质，是用来传输信号还是用来做电源的，只有知道使用，找到对应的使用产品，才能让线缆发挥它的使用价值，你就是线的知音，你就是线的伯乐，让线缆发挥出最大作用，也是每个管理人员必需知道的工作。

今天我讲下弱电中常见的电缆，在弱电智能化工程中线缆的俗称：一、同轴电缆、视频电缆、视频线、同轴线、监控线、监控电缆、-2线、-3线、-5线、-7线、-9线、-12线、两兆线、对录线、音视频线、屏蔽线专业产品规格、型号：1、SYV75-2、SYV75-3、SYV75-5、SYV75-7、SYV75-9、SYV75-12、2、RG58、RG59、3D-2V、5D-2V、3C-2V、5C-2V、SYV75-2×4、SYV75-2×8、SYV75-2×16二、同轴电缆、有线电视电缆、有线电视线、射频电缆、射频线、物理发泡同轴电缆、发泡线、馈线、-5线、-7线、-9线、-12线专业产品规格、型号：1、SYWV75-5、SYWV75-7、SYWV75-9、SYWV75-12、SYWLV75-7、SYWLV75-9、SYWLV75-12、2、SYWV75-5(2P/4P)、SYWV75-7(2P/4P)、SYWV75-9(2P/4P)、SYWV75-12(2P/4P)、3、RG59、RG6、RG7、RG11、三、电源线、护套线、多芯线、软线、控制线、信号线、控制电缆、信号电缆、控制线缆、信号线缆专业产品规格、型号：1、AVVR2×0.2mm²、AVVR2×0.3mm²、RVV2×0.5mm²、RVV2×0.75mm²、RVV2×1.0mm²、RVV2×1.5mm²、RVV2×2.0mm²、RVV2×2.5mm²、RVV2×4.0mm²或更大平方2、AVVR3×0.2mm²、AVVR3×0.3mm²、RVV3×0.5mm²、RVV3×0.75mm²、RVV3×1.0mm²、RVV3×1.5mm²、RVV3×2.0mm²、RVV3×2.5mm²、RVV3×4.0mm²或更大平方3、KVV2×0.5mm²、KVV2×0.75mm²、KVV2×1.0mm²、KVV2×1.5mm²、KVV2×2.0mm²、KVV2×2.5mm²、KVV2×4.0mm²或更大平方4、KVV3×0.5mm²、KVV3×0.75mm²、KVV3×1.0mm²、KVV3×1.5mm²、KVV3×2.0mm²、KVV3×2.5mm²、KVV3×4.0mm²或更大平方5、RV0.3 mm²、RV 0.5 mm²、RV 0.75 mm²、RV 1.0mm²、RV 1.5mm²、RV 2.0mm²、RV2.5mm²、RV 4.0mm²、RV 6.0mm²、RV 10.0mm²、或更大平方6、RVVB 2×0.2mm²、RVVB 2×0.3mm²、RVVB 2×0.5mm²、RVVB 2×0.75mm²、RVVB 2×1.0mm²、RVVB 2×1.5mm²、RVVB 2×2.0mm²、RVVB 2×2.5mm²、RVVB 2×4.0mm²或更大平方四、电源线、控制线、控制线缆、控制电缆、信号线、信号线缆、信号电缆、屏蔽线、屏蔽线缆、屏蔽电缆专业产品规格、型号：1、RVVP 2×0.2mm²、RVVP 2×0.3mm²、RVVP2×0.5mm²、RVVP2×0.75mm²、RVVP2×1.0mm²、RVVP2×1.5mm²、RVVP2×2.0mm²、RVVP2×2.5mm²、RVVP2×4.0mm²或更大平方2、RVVP 3×0.2mm²、RVVP 3×0.3mm²、RVVP3×0.5mm²、RVVP3×0.75mm²、RVVP3×1.0mm²、RVVP3×1.5mm²、RVVP3×2.0mm²、RVVP3×2.5mm²、RVVP3×4.0mm²或更大平方3、或更多芯数的RVVP系列线缆4 、KVVP 2×0.2mm²、KVVP 2×0.3mm²、KVVP2×0.5mm²、KVVP2×0.75mm²、KVVP2×1.0mm²、KVVP2×1.5mm²、KVVP2×2.0mm²、KVVP2×2.5mm²、KVVP2×4.0mm²或更大平方5、KVVP 3×0.2mm²、KVVP 3×0.3mm²、KVVP3×0.5mm²、KVVP3×0.75mm²、KVVP3×1.0mm²、KVVP3×1.5mm²、KVVP3×2.0mm²、KVVP3×2.5mm²、KVVP3×4.0mm²或更大平方6、或更多芯数的KVVP系列线缆7、RVVSP 2×0.2mm²、RVVSP 2×0.3mm²、RVVSP2×0.5mm²、RVVSP2×0.75mm²、RVVSP2×1.0mm²、RVVSP2×1.5mm²、RVVSP2×2.0mm²、RVVSP2×2.5mm²、RVVSP2×4.0mm²或更大平方/更多芯数8、RVVS 2×0.2mm²、RVVS 2×0.3mm²、RVVS2×0.5mm²、RVVS2×0.75mm²、RVVS2×1.0mm²、RVVS2×1.5mm²、RVVS2×2.0mm²、RVVS2×2.5mm²、RVVS2×4.0mm²或更大平方/更多芯数五、双绞线、花线、麻花线、S型双绞线上述俗称可能涵盖的专业产品规格、型号：RVS 2×0.2mm²、RVS 2×0.3mm²、RVS 2×0.5mm²、RVS 2×0.75mm²、RVS 2×1.0mm²、RVS 2×1.5mm²、RVS 2×2.0mm²、RVS 2×2.5mm²、RVS 2×4.0mm²或更大平方六、铜线、硬线、黄绿线、地线、零线、火线、接地线、1.5平方线、2.5平方线、4平方线、6平方线、10平方线上述俗称可能涵盖的专业产品规格、型号：1、BV 0.75 mm²、BV 1.0mm²、BV 1.5mm²、BV 2.0mm²、BV 2.5mm²、BV 4.0mm²、BV 6.0mm²、BV 10.0mm²、或更大平方2、BVVB 2×0.75mm²、BVVB 2×1.0mm²、BVVB 2×1.5mm²、BVVB 2×2.0mm²、BVVB 2×2.5mm²、BVVB 2×4.0mm²或更大平方3、BVR4.0mm²、BVR 6.0mm²、BVR 10.0mm²、或更大平方七、音频线、音箱线、音响线、金银线、话筒线、喇叭线、广播线、发烧线、背景音乐线、公共广播线专业产品规格、型号：1、YXB 2×0.2mm²、YXB 2×0.3mm²、YXB 2×0.5mm²、YXB 2×0.75mm²、YXB 2×1.0mm²、YXB 2×1.5mm²、YXB 2×2.0mm²、YXB 2×2.5mm²、YXB 2×4.0mm²或更大平方2、YXB 2×20支、YXB 2×30支、YXB 2×50支、YXB 2×70支、YXB 2×100支、YXB 2×150支、YXB 2×200支、YXB 2×300支、YXB 2×630支或更多芯数3、RVVSP 2×0.2mm²、RVVSP2×0.3mm²、RVVSP 2×0.5mm²、RVVSP 2×0.75mm²、RVVSP 2×1.0mm²、RVVSP2×1.5mm²、RVVSP 2×2.0mm²、RVVSP 2×2.5mm²、RVVSP 2×4.0mm²或更大平方、更多芯数4、RVVS2×0.2mm²、RVVS2×0.3mm²、RVVS2×0.5mm²、RVVS2×0.75mm²、RVVS2×1.0mm²、RVVS2×1.5mm²、RVVS2×2.0mm²、RVVS2×2.5mm²、RVVS2×4.0mm²或更大平方、更多芯数5、HTP 2×20芯、HTP 2×27芯、HTP 2×37芯、HTP 2×48芯、HTP 2×60芯、HTP 3×20芯、HTP 3×27芯、HTP 3×37芯、HTP 3×48芯、HTP 3×60芯、或更多芯数八、电话线、并线、耳机线专业产品规格、型号：RVB 2×0.2mm²、RVB 2×0.3mm²、RVB 2×0.5mm²、RVB 2×0.75mm²或更大平方九、电梯线、电梯专用线、电梯专用电缆、电梯监控线、电梯监控电缆专业产品规格、型号： TV-TV2P、TV-TV2P、TVVB－TV-3-R、TVVB－TV-3-G、TVVB－TV-5-G十、弱电线、弱电线缆、安防线缆、监控线缆、消防线缆、报警线缆、安防线、监控线、消防线、报警线、阻燃线、耐火线、地埋线、架空线、架空电缆、地埋电缆、阻燃电缆、耐火电缆、安防电缆、监控电缆专业产品规格、型号：所有线缆型号前加前缀，如ZR、NH等十一、接插件、视频头、音频头、莲花头、同轴电缆连接器、Q9头、BNC接头、F头、双通、直通、三通、视频双通、视频三通、大二声接头、单声接头、双声接头、3.5接头、6.5接头、卡侬头、话筒头专业产品规格、型号：Q9J 、Q9K、BNCJ、BNCK、FJ、FK、KK、KJK、3.5J2/J3/K2/K3、6.35J2/J3/K2/K3、-1、-2、-3、-4、-5、-7、-9、-12、J3P/K3P、J3PW/K3PW、L16、SL16、十二、双绞线、网线、网络线、五类线、超五类线、六类线、网络电缆、计算机线、计算机电缆、光纤、光缆、三类大对数电缆、五类大对数电缆、配线架、理线架、模块、面板、跳线、成型跳线、尾纤、机柜、适配器、语音模块、数据模块、视频模块、物业模块、信息模块、打线、压线工具专业产品规格、型号：CAT.6、CAT.5e、.UTP5e、UTP6以上就是弱电比较常用的线缆，大家可以记下，对施工布线有好处，如果没有见过的可以去相关专业网站查下相关资料，作为自己学习补充资料，增加自己了解面和相关弱电线缆的知识。

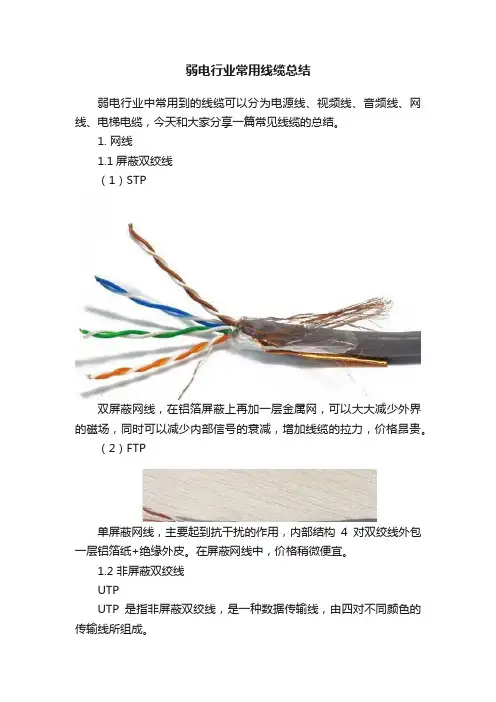

弱电行业常用线缆总结弱电行业中常用到的线缆可以分为电源线、视频线、音频线、网线、电梯电缆，今天和大家分享一篇常见线缆的总结。

1. 网线1.1屏蔽双绞线（1）STP双屏蔽网线，在铝箔屏蔽上再加一层金属网，可以大大减少外界的磁场，同时可以减少内部信号的衰减，增加线缆的拉力，价格昂贵。

（2）FTP单屏蔽网线，主要起到抗干扰的作用，内部结构4对双绞线外包一层铝箔纸+绝缘外皮。

在屏蔽网线中，价格稍微便宜。

1.2 非屏蔽双绞线UTPUTP是指非屏蔽双绞线，是一种数据传输线，由四对不同颜色的传输线所组成。

用途：传输电话、计算机数据、防火、防盗安保系统等。

2. 电梯电缆由同轴电缆组成，里面由加强的钢丝和尼龙绳，以及纤维组织，外套采用超强柔软PVC材料，有效增强抗拉强度和柔韧性。

具有使用寿命场、信号传输稳定、高度清晰等特点。

TVVB电梯随行扁电缆，是一种自承式扁平复合电梯监控专用电缆，这种电缆将视频同轴电缆、电源线、数据线和钢绞线复合到一起，做成一根扁平的带状电缆。

用途：主要用于安装电梯设备中，作为设备连接用线，也用于电梯和其他升降系统。

3.电源线：传输电流的电线，由外护套、内护套和铜丝组成RVV是铜芯聚氯乙烯绝缘乙烯护套软电缆。

外观圆形，芯数比较多。

主要用途：应用于电器、仪表和电子设备以及自动化装置等不需要屏蔽的电源线、控制线和信号传输。

RVVP铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。

是一种软道题PVC绝缘线外加屏蔽层和PVC护套的电缆。

是一种高效安全、防干扰的传输数据电缆。

主要用途：监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。

AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆，是护套线的一种，主要是指线芯导体截面0.4mm2及以下的电子线缆。

主要用途：弱点电源供电。

BVBV线简称塑铜线，聚氯乙烯绝缘铜芯电线。

可以分为ZR-BV 和NH-BV。

ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。

弱电常用线缆分类总结一、型号代码含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1kV，如：4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。

常用的电线电缆的种类
电线电缆是指用于传输电能、信号、数据等的导电材料，它们在各行各业中起着重要的作用。

常用的电线电缆种类有如下几种：
1.绝缘电线电缆：
绝缘电线电缆是指在导体外部附加了一层绝缘材料的电线电缆。

常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶等。

绝缘电线电缆主要用于输送电能，如低压电力电缆、控制电缆等。

2.输电电缆：
输电电缆是用于将电力从发电厂输送到变电站或用户处的电缆。

根据电压等级的不同，输电电缆可以分为低压电缆、中压电缆和高压电缆。

低压电缆一般用于家庭、工业场所的电力供应，中压电缆用于城市电网和地下电缆通道，高压电缆多用于远距离输电。

3.通信电缆：
4.控制电缆：
控制电缆主要用于传输信号和控制电能，广泛应用于自动化设备、机器人、仪表仪器等设备的控制回路中。

常见的控制电缆有屏蔽控制电缆、非屏蔽控制电缆、编码器电缆等。

5.电力电缆：
电力电缆主要用于输送电能，具有较大的电流载荷能力。

根据用途和电压等级的不同，电力电缆可以分为低压电力电缆、中压电力电缆和高压电力电缆等。

它们被广泛应用于电力系统的建设、大型工矿企业的供电等领域。

6.火警电缆：
火警电缆是一种用于火灾报警系统和紧急疏散系统的特殊电缆，具有阻燃、耐火性能。

火警电缆在火灾发生时能够保持较好的传输性能，确保火警信号的及时传输和疏散指令的顺利执行。

总的来说，电线电缆的种类繁多，用途广泛，不同种类的电线电缆具有不同的特点和适用范围。

选择合适的电线电缆对于确保电力输送的安全可靠性，以及保证通信信号的正常传输至关重要。

前言：弱电系统中使用的线缆种类繁多，熟知这些线缆的型号及使用范围很重要正文：一、常见的线材名称及使用范围YJV 铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用YJV22 铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

ZR-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

ZR-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

ZR-VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

ZR-VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV二、有关电缆型号的问题1、SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP( a区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

弱电工程常用线缆全套一.电缆1定义由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。

2.电缆结构电缆的基本结构一般是由导电线芯、绝缘层、屏蔽层和保护层4个主要部分组成。

导电线芯线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

用具有较高的导电性、足够的机械强度和柔软性，通常由铜或铝的多股绞线做成。

绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，用来抵抗电力、电流、电压、电场对外界的作用，保证电流沿线芯方向传输。

绝缘的好坏，直接影响电缆运行的质量。

电缆的绝缘层通常采用纸、橡皮、聚氯乙烯、聚乙烯、聚丙烯、交联聚乙烯等材料制成。

屏蔽层屏蔽层为金属层，是为了减少电缆工作回路受外界磁场的干扰而添加的，有纵包和绕包两种。

屏蔽方式及材料有裸铝带、双面涂塑铝带、铜带、铜包不锈钢带、裸铝裸钢双层金属带、双面涂塑铝钢双层金属带等。

保护层保护层简称护层，它是为使电缆适应各种使用环境而在绝缘层外面所施加的保护覆盖层。

其主要作用是保护电缆在敷设和运行过程中，免遭机械损伤和各种环境因素的破坏，以保持长时间稳定的电气性能。

3.控制电缆控制电缆适用于交流50HZ,额定电压450/750V,600/1000V及以下的工矿企业、现代化高层建筑等的远距离操作、控制、信号及保护测量回路。

作为各类电气仪表及自动化仪表装置之间的连接线，起着传递各种电气信号、保障系统安全、可靠运行的作用。

控制电缆按工作类别可分为普通、阻燃(ZR)、耐火(NH)、低烟低卤(D1D)、低烟无卤(DW)、高阻燃类(GZR)、耐温类、耐寒类控制电缆等。

控制电缆表示方法如图4o控制电缆的的类别用字母，表示，电力电缆标注类别，铜芯导体省略标注，特征、派生等一般没有的，也不注写，字母表达含义，如下表所小。

注：铜线代码〃T〃，一般都是省略的。

4.常用控制电缆聚氯乙烯绝缘聚氯乙烯护套控制电缆(KVV)聚氯乙烯绝缘聚氯乙蟠护套控制电缆，适用于交流额定电压600/1000V及以下控制、监控回路及保护线路等场合，作为电气装备之间的控制接线。

在工程施工中，选择合适的线缆型号对于保证工程质量、提高施工效率以及降低后期维护成本具有重要意义。

本文将详细介绍工程施工中常用的线缆型号及其特点，帮助大家更好地了解和选择合适的线缆。

一、电线电缆的分类电线电缆分为两大类：强电线缆和弱电线缆。

强电线缆主要用于传输高电压电力，如动力电缆、裸线、绝缘线等；弱电线缆主要用于传输低电压信号，如通信电缆、电视电缆、监控电缆等。

二、工程施工中常用的线缆型号及特点1. 强电线缆（1）铜芯聚氯乙烯绝缘电力电缆（BV系列）BV系列电线是工程施工中常用的一种强电线缆，具有优良的电气性能和机械性能。

铜芯聚氯乙烯绝缘电力电缆适用于交流电压500V以下的各种电器、电工、照明和动力线路。

BV系列电线具有较高的抗拉强度、抗老化性能和良好的耐热性能，适用于各种环境。

（2）铜芯聚乙烯绝缘电力电缆（YJV系列）YJV系列电线是铜芯聚乙烯绝缘电力电缆，具有优良的电气性能和抗老化性能。

YJV系列电线适用于交流电压35kV及以下的输配电线路，具有较高的抗拉强度、抗老化性能和良好的耐热性能，适用于各种环境。

2. 弱电线缆（1）综合布线电缆（如BASE系列）综合布线电缆是用于建筑物内或建筑之间的传输通道，连接话音设备、数据设备、交换设备及各种控制设备与管理系统。

综合布线电缆包括非屏蔽双绞线（UTP）、屏蔽双绞线（STP）和光纤等。

综合布线电缆具有较高的抗干扰性能、传输速率和传输距离。

（2）监控电缆（如RV系列）监控电缆是用于视频监控系统的传输线路，具有优良的抗干扰性能和信号传输稳定性。

监控电缆通常包括同轴电缆和双绞线两种类型，适用于各种监控设备之间的连接。

三、工程施工中线缆选型的注意事项1. 符合工程需求：根据工程的实际需求，选择合适的线缆型号和规格。

如功率大小、电压等级、传输距离等。

2. 质量优先：选择正规厂家生产的有合格证明的线缆，确保线缆的质量和安全。

3. 施工方便：选择易于施工和维护的线缆，如具有一定的柔韧性和抗拉强度。

常用电线电缆电线电缆是电力传输及控制中经常使用的基础材料，是连接电路和设备的元器件，具有传输电子信号、电力信号和能源信息的功能。

本文将介绍几种常用的电线电缆以及它们的特点，以帮助我们更好地了解和选购电线电缆。

一、PVC绝缘电线PVC绝缘电线是一种非常常见的电线，主要用于住宅和商业场所的电力传输。

它的特点是价格低廉，易于使用，绝缘性能较好，不易老化。

然而，它的导电能力相对较差，传输距离有限，使用寿命较短。

二、铜芯电线铜芯电线由铜线组成，优点是导电性能强，传输距离长，使用寿命也长。

它主要用于要求电源质量高、传输距离较远的场合，如照明和电机控制。

然而，铜芯电线价格较高，使用时需要特别小心，它容易被弯曲而导致导线内部的铜芯断裂。

三、电视线电视线适用于适量传输较低频率的信号，是用于传输视频、音频和数据的线缆。

它通常由同轴电缆构成，分为RG-6、RG-59等种类。

RG-6是一种有屏蔽的电视线，适用于数字电视和高清电视的传输。

RG-59则用于传输较低的频率，如普通的模拟电视频道。

四、尼龙护套电缆尼龙护套电缆是一种常见的电线电缆，主要用于汽车电路、机器人、电脑和机柜等设备的夹层和连接。

它经过尼龙护套的加工后，具有较好的耐磨损和耐撕裂性能，并且能够承受较高的压力。

但是使用这种电缆也有显著缺点，因为它的绝缘性能不佳，高温容易熔化导致出现安全隐患。

五、光纤电缆光纤电缆由光纤组成，可以传输大量数据和高质量的音频和视频信号。

它具有传输速度快、距离远、抗电磁干扰等优点，并且光纤电缆可以通过光缆连接，避免了可能由于电线电缆连接不畅而产生的放电或火灾等安全问题。

在电视工业、计算机网络、远程医疗等领域，光纤电缆已得到广泛应用。

总而言之，电线电缆是电力传输的基础，不仅在日常生活中扮演着重要的角色，还在工业生产和高科技领域中有着广泛的应用。

在使用电线电缆的过程中，需要根据具体的需求，选择相应的线缆类型，并且注意安全问题，以确保电路的安全稳定运行。

搞定弱电系统的常用线缆随着科技的不断进步，弱电系统已经成为了现代建筑和智能家居的重要组成部分。

而常用的线缆技术也是人们在弱电系统中必不可少的部分。

在本文中，我们将会讨论一些关于搞定弱电系统的常用线缆的基础知识以及如何正确地选择和安装它们，以确保系统的可靠性和稳定性。

什么是弱电系统？在深入探究弱电线缆前，首先需要了解什么是弱电系统。

简单来说，弱电系统是指电力系统之外的低电压电子设备或系统。

例如，在建筑物中，弱电系统可以包括安全和监控系统、网络和通信系统、音频和视频系统，以及其他自动化和控制系统。

由于这些系统通常使用低电压和低电流，所以需要特殊的电缆和线路来传输信号。

什么是弱电线缆？弱电线缆是以信号为中心的，用来传输低电压，低电流的信号的电线。

弱电线缆的应用范围很广，可以用来传输数据、音频、视频、图像、控制信号等多种信号。

通常，这些线缆采用的是不同的材质和结构，以适应各种传输需求。

现代弱电线缆的技术和材质已经发展得非常成熟，以满足高速、高带宽、低时延和高保密性等需求。

一些常用的弱电线缆类型：1. 集成布线系统集成布线系统包括弱电和强电布线，可以在不同系统之间实现互联，如电话、计算机、监控等。

集成布线系统是一种高效、可靠的通信解决方案，它使用专业布线技术，具有高速、高性能、低时延和高安全性的特点。

2. 同轴电缆同轴电缆是一种特殊的电缆，由内向外依次为导体、绝缘层、网状铜屏幕和外层绝缘层组成。

同轴电缆用于传输高频率信号，如电视信号、卫星信号、网络信号、电话信号等。

同轴电缆具有低干扰、低损耗和高质量传输等优点。

3. 防火电缆防火电缆是一种特殊的线缆，它可以承受高温，不会熔化并导致火灾。

防火电缆广泛用于建筑物内部的电气设备，如照明、插座、开关等。

防火电缆的结构包括导体、绝缘层、保护层、隔离层和环保层，可以提供高强度和高可靠性的电力传输。

4. 光纤电缆光纤电缆是一种利用光纤传输光信号的线缆。

它具有高速、高带宽、低损耗、高信噪比的特点。

本文主要介绍同轴电缆，双绞线，以及光纤各自的使用方法和功能作用，以及它们之间的区别等方面的知识要点。

1、同轴电缆2、同轴电缆，是由一层层的绝缘线包裹着中央铜导体的电缆线。

它的特点是抗干扰能力好，传输数据稳定，价格也便宜，同样被广泛使用，如闭路电视线等。

同轴细电缆线一般市场售价几元一米，不算太贵。

同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。

但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。

一般来讲，信号频率越高，衰减越大。

视频信号的带宽很大，达到6MHz，并且，图象的色彩部分被调制在频率高端，这样，视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大。

所以，同轴电缆只适合于近距离传输图象信号，当传输距离达到200米左右时，图象质量将会明显下降，特别是色彩变得暗淡，有失真感。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在四、五百米左右。

另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）同轴电缆较粗，在密集监控应用时布线不太方便；3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）同轴放大器还存在着调整困难的缺点。

2、双绞线双绞线常见的有3类线，5类线和超5类线、6类线，以及7类线。

常用弱电线缆介绍资料弱电线缆是指用于数据传输、通信、监控、控制等低电压、小电流的电气设备中的电缆。

它具有低电压、低电流、低功率的特点，适用于电信、广播电视、计算机网络、安防监控、家庭自动化等领域。

下面将介绍几种常用的弱电线缆。

1. 同轴电缆（Coaxial Cable）同轴电缆是由内导体、绝缘层、外导体和外护套组成的电缆，内外导体之间通过绝缘层隔离。

它广泛应用于有线电视、有源闭路电视监控系统、数据传输等领域。

同轴电缆具有较低的阻抗损耗和抗干扰能力强的特点。

2. 双绞线（Twisted Pair）3. 光纤电缆（Optical Fiber Cable）光纤电缆是一种通过光信号传输数据的电缆。

它由内芯、包覆层和护套组成，内芯是用于传输光信号的部分。

光纤电缆具有传输速率快、抗干扰能力强、安全性高等优点，广泛应用于计算机网络、通讯系统、广播电视等领域。

4. 控制电缆（Control Cable）控制电缆用于电力系统、自动化设备、工控系统等传输控制信号和电能的场合。

它由多根铜芯线、绝缘层、护套等主要部分构成，能够传输高频率的信号和较大功率。

控制电缆种类繁多，如KVV、KVVP、KYJVP等，具体使用根据需求选择。

5. 网线（Ethernet Cable）网线是用于计算机网络的一种弱电线缆，主要用于传输以太网信号。

根据不同传输速率和应用需求，网线分为Cat5、Cat6、Cat7等不同规格。

网线结构与双绞线类似，但在传输速率和信号质量上更加稳定和可靠。

以上是几种常用的弱电线缆，每种线缆都有其特定的应用场景和优势。

在选择弱电线缆时，应根据具体需求和环境条件进行选择，以保证数据和信号的传输质量。

一、型号代码含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1kV，如：4*(1*185)+1*95 0.6/1kV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。

关于强弱电电线电缆的分类电线电缆产品的种类有成千上万，应用在各行各业中。

它们总的用途有两种，一种是传输电流，一种是传输信号。

传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能；传输信号类的电缆主要控制的技术性能指标是传输性能--特性阻抗、衰减及串音等。

当然传输信号主要也靠电流(电磁波)作载体，现在随着科技发展可以用光波作载体来传输。

一、电线电缆主要材料1、铜丝：采用电解铜作为原料，经连铸连轧工艺制成的的铜线称为低氧铜线；经上引法制成的铜线称为无氧铜线。

低氧铜线含氧量为100~250ppm，含铜量为99.9~9.95%，导电率为100~101%。

无氧铜线含氧量为4~20ppm，含铜量为9.96~9.99%，导电率为102%。

铜的比重为8.89g/cm3。

2、铝线：用作电线用的铝线都要进行退火软化过。

用作电缆用的铝线一般不用软化。

电线电缆用的铝的电阻率要求达到0.028264Ω.mm2/m，铝的比重为2.703g/cm3。

3、聚氯乙烯(PVC)：聚氯乙烯塑料是以聚氯乙烯树脂为基础，加入各种配合剂混合而成的，如防老剂、抗氧剂、填料、光亮剂、阻燃剂等，其密度为1.38~1.46g/cm3左右。

聚氯乙烯材料的特点：力学性能优越，耐化学腐蚀，不延燃，耐候性好，电绝缘性能好，容易加工等。

聚氯乙烯材料的缺点：燃烧时有大量有毒的烟雾发出；热老化性能差，聚氯乙烯有绝缘料与护套料之分。

4、聚乙烯(PE)：聚乙烯是由精制的乙烯聚合而成的，按密度可分为低密度聚乙烯(LDPE)、中密度聚乙烯(MDPE)、高密度聚乙烯(HDPE)。

低密度聚乙烯的密度一般为0.91~0.925g/cm3；中密度聚乙烯的密度一般为0.925~0.94g/cm3；高密度聚乙烯的密度一般为0.94~0.97g/cm3。

聚乙烯材料的优点：绝缘电阻和耐电压强度高；在较宽的频带范围内，介电常数ε和介质损耗角正切值tgδ小；富于可挠性，耐磨性能好；耐热老化性能、低温性能及耐化学稳定性好；耐水性能好，吸湿率低；用它制作的电缆质量轻，使用敷设方便。
