4.1.1.1立体图形与平面图形

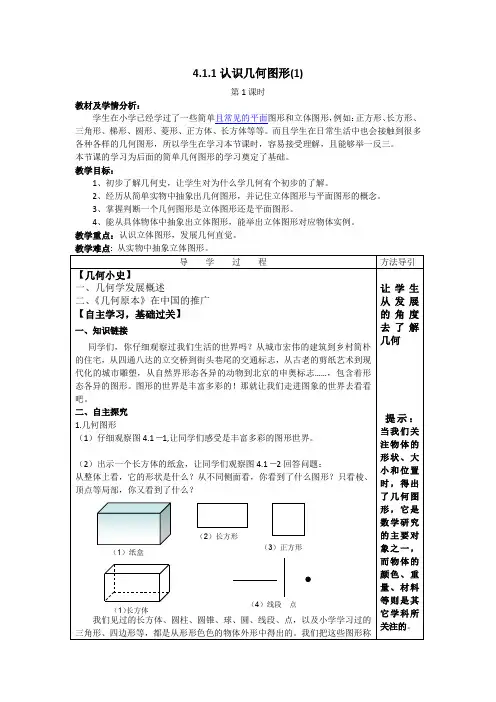

4.1.1认识几何图形(1)
第1课时
教材及学情分析：
学生在小学已经学过了一些简单且常见的平面图形和立体图形，例如：正方形、长方形、三角形、梯形、圆形、菱形、正方体、长方体等等。

而且学生在日常生活中也会接触到很多各种各样的几何图形，所以学生在学习本节课时，容易接受理解，且能够举一反三。

本节课的学习为后面的简单几何图形的学习奠定了基础。

教学目标：
1、初步了解几何史，让学生对为什么学几何有个初步的了解。

2、经历从简单实物中抽象出几何图形，并记住立体图形与平面图形的概念。

3、掌握判断一个几何图形是立体图形还是平面图形。

4、能从具体物体中抽象出立体图形，能举出立体图形对应物体实例。

教学重点：认识立体图形，发展几何直觉。

为几何图形。

2、观察
（2）认识一下棱柱和棱锥:
你能再举出一些棱柱、棱锥的实例吗？
（3）思考：下面各图中包含哪些简单的平面图形？请再举出一些平面图形的例子.
三、归纳
1、立体图形的定义：
叫做立体图形。

2、平面图形的定义：
叫做平面图形。

【合作探究，释疑解惑】
1、
2、平面图形与立体图形的关系：
立体图形的各部分不都在同一平面内，而平面图形的各部分都在同一平面内；立体图形中某些部分是平面图形。

【检测反馈，学以致用】 1、教课书116页练习
2、教课书121页练习2，3
相阶柱相更间解。

现实物体 几何图形 平面图形 立体图形
看外形。

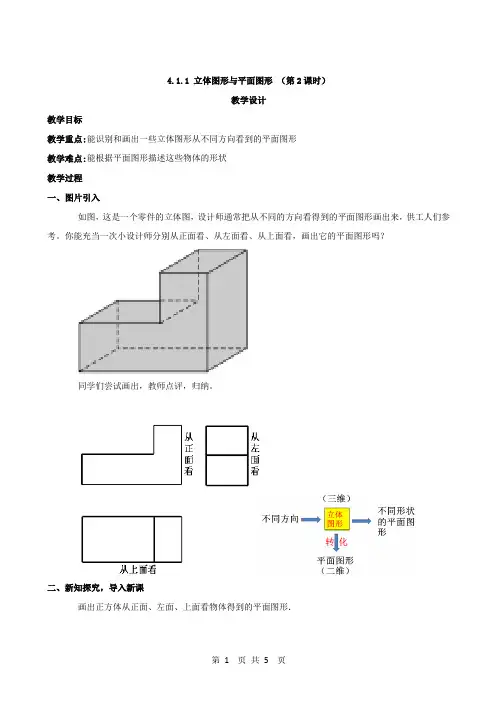

4.1.1 立体图形与平面图形（第2课时）教学设计教学目标教学重点:能识别和画出一些立体图形从不同方向看到的平面图形教学难点:能根据平面图形描述这些物体的形状教学过程一、图片引入如图，这是一个零件的立体图，设计师通常把从不同的方向看得到的平面图形画出来，供工人们参考。

你能充当一次小设计师分别从正面看、从左面看、从上面看，画出它的平面图形吗？同学们尝试画出，教师点评，归纳。

二、新知探究，导入新课画出正方体从正面、左面、上面看物体得到的平面图形．学生尝试画出来，教师点评，归纳，让孩子们初步了解三视图，为后续学习、研究立体几何做准备。

三、动手操作.探究新知活动：分别正面、左面、上面观察下面立体图形,看一看各能得到什么平面图形?同学们，自己动手画图，教师点评。

典例分析：例1 下图是一个由9个正方体组成的立体图形，分别从正面、左面、上面观察这个图形，各能得到什么平面图形？小试牛刀：1.从正面、左面、上面看立体图形各能得到什么平面图形？同学们尝试完成，教师点评。

例2 分别从正面、左面、上面看一个由若干个正方体组成的立体图形,得到的平面图形如下图所示，你能搭出这个立体图形吗？动手试试看！教师引导，和孩子们一块儿完成，总结。

2.由棱长为1的正方体搭成的积木，从三个方向看到的图形如下图所示，则棱长为1的正方体的个数是（ c ）A. 4B. 5C. 6D. 7四、当堂检测1. 观察下列立体图形，从正面看可得到平面图形_D__，从左面看是_C___，从上面看是_A___．2.下图所示的从正面、上面看到的图形对应哪个物体？( B )．3.下图是一块带有圆形空洞和方形空洞的工件，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是( B )．五、评价反思.概括总结这节课，同学们通过自己动手操作，自己发现，自己感知推导得到了从立体图形到平面图形，充分发挥了同学们的聪明才智，动手能力，大家交流合作得很愉快。

谈谈你有什么收获？立体图形三视图渗透的数学思想：转化.类比.抽象.概括。

人教新版七年级上学期《4.1.1 立体图形与平面图形》同步练习卷一．选择题（共22小题）1．如图，这个立体图形中小正方体的个数是（）A．9个B．10个C．11个D．12个2．如图的几何体由5个相同的小正方体搭成．从正面看，这个几何体的形状是（）A．B．C．D．3．下列几何图中，是棱锥的是（）A．B．C．D．4．下列几何体中，是圆锥的为（）A．B．C．D．5．下列所述物体中，是球体的是（）A．铅笔B．打足气的自行车内胎C．乒乓球D．电视机6．下面几何体中，既不是柱体，又不是锥体的是（）A．B．C．D．7．下列几何体中，面的个数最少的是（）A．B．C．D．8．如图所示的四种物体中，哪种物体最接近于圆柱（）A．B．C．D．9．在一个正方体的玻璃容器内装了一些水，把容器按不同方式倾斜，容器内水面的形状不可能是以下哪些图形（）A．锐角三角形B．钝角三角形C．等腰梯形D．五边形10．下列图形中，是棱柱的是（）A．B．C．D．11．如图，一个有盖的圆柱形玻璃杯中装有半杯水，若任意放置这个水杯，则水面的形状不可能是（）A．B．C．D．12．下列各组图形中都是平面图形的是（）A．三角形、圆、球、圆锥B．点、线段、棱锥、棱柱C．角、三角形、正方形、圆D．点、角、线段、长方体13．下列图形中，含有曲面的立体图形是（）A．B．C．D．14．不透明袋子中装有一个几何体模型，两位同学摸该模型并描述它的特征，甲同学：它有4个面是三角形；乙同学，它有6条棱，则该模型对应的立体图形可能是（）A．三棱柱B．四棱柱C．三棱锥D．四棱锥15．下列图形属于棱柱的有（）A．2个B．3个C．4个D．5个16．下列立体图形中，不属于多面体的是（）A．四棱柱B．圆锥C．五棱柱D．长方体17．如图，下列图形全部属于柱体的是（）A．B．C．D．18．下列几何体中，是柱体的是（）A．B．C．D．19．把立方体的六个面分别涂上六种不同的颜色，并画出朵数不等的花，各面上的颜色与花朵的朵数情况列表如下：现将上述大小相同，颜色、花朵分布完全一样的四个立方体拼成一个水平放置的长方体，如图所示，那么长方体的表面包括下底面共有多少朵花朵．（）A．60B．61C．62个D．63个20．下列各图是立体图形的是（）A．B．C．D．21．下列几何体中，属于棱柱的有（）A．3个B．4个C．5个D．6个22．下列说法中，不正确的是（）A．棱柱的侧面可以是三角形B．棱柱的侧面展开图是一个长方形C．若一个棱柱的底面为5边形、则可知该棱柱侧面是由5个长方形组成的D．棱柱的上底面与下底面的形状与大小是完全一样的二．填空题（共8小题）23．一个棱柱共有21条棱，则这个棱柱共有个面．24．四棱柱有条侧棱．25．六棱柱有条棱，顶点，个面．26．六棱柱是一个立体图形，它是由个面，条棱，个顶点组成的．27．下面的几何体中，属于柱体的有个．28．正六棱柱有个顶点．29．若一个棱柱有7个面，则它是棱柱．30．如图，一个正方体的表面上分别写着连续的6个整数，且每两个相对面上的两个数的和都相等，则这6个整数的和为．三．解答题（共2小题）31．如图所示为8个立体图形．其中，柱体的序号为，锥体的序号为，有曲面的序号为．32．（1）下面这些基本图形和你很熟悉，试一试在括号里写出它们的名称．（）（）（）（）（）（2）将这些几何体分类，并写出分类的理由．人教新版七年级上学期《4.1.1 立体图形与平面图形》2019年同步练习卷参考答案与试题解析一．选择题（共22小题）1．如图，这个立体图形中小正方体的个数是（）A．9个B．10个C．11个D．12个【分析】按照每层的小正方体的个数，相加即可得到这个立体图形中小正方体的个数．【解答】解：由图可得，第一层有7个；第二层有5个；故这个立体图形中小正方体的个数是12个，故选：D．【点评】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．2．如图的几何体由5个相同的小正方体搭成．从正面看，这个几何体的形状是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是三个小正方形，第二层中间一个小正方形，故选：A．【点评】本题考查了简单几何体的三视图，从正面看得到的图形是主视图．3．下列几何图中，是棱锥的是（）A．B．C．D．【分析】根据棱锥的定义判断即可．【解答】解：A、是圆柱，B、是圆锥，C、是正方体，D、是三棱锥，故选：D．【点评】本题考查了认识立体几何，正确的认识几何体是解题的关键．4．下列几何体中，是圆锥的为（）A．B．C．D．【分析】根据圆锥的定义解答．【解答】解：观察可知，C选项图形是圆锥．故选：C．【点评】本题考查了认识立体图形，熟悉常见的立体图形是解题的关键．5．下列所述物体中，是球体的是（）A．铅笔B．打足气的自行车内胎C．乒乓球D．电视机【分析】结合实物进行解答．【解答】解：A、铅笔是圆柱体，故本选项错误；B、打足气的自行车内胎不是球体，故本选项错误；C、乒乓球是球体，故本选项正确；D、电视机不是球体，故本选项错误；故选：C．【点评】此题主要考查了认识立体图形，结合实物，认识常见的立体图形，如：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等．6．下面几何体中，既不是柱体，又不是锥体的是（）A．B．C．D．【分析】解这类题首先要明确柱体，椎体、球体的概念，然后根据图示进行解答．【解答】解：A、是三棱柱，是柱体，不符合题意；B、是圆柱，是柱体，不符合题意；C、是球，属球体，符号题意；D、是圆锥，是锥体，不符合题意；故选：C．【点评】本题考查了立体图形的定义，注意几何体的分类，一般分为柱体、锥体和球，注意球和圆的区别，球是立体图形，圆是平面图形．7．下列几何体中，面的个数最少的是（）A．B．C．D．【分析】根据三棱柱、四棱柱、圆锥和圆柱的特点找到答案即可．【解答】解：三棱柱有5个面；长方体有6个面；圆锥有一个曲面和一个底面共2个面；圆柱有一个侧面和两个底面共3个面，面的个数最少的是圆锥，故选：C．【点评】考查了立体图形的概念，根据几何体直观的写出其所有的面是解答本题的关键，属于基础题，比较简单．8．如图所示的四种物体中，哪种物体最接近于圆柱（）A．B．C．D．【分析】观察所给图形，根据圆柱体的特点即可做出判断．【解答】解：最接近圆柱的是生日蛋糕．故选：A．【点评】本题考查了认识立体图形，比较简单，熟悉圆柱体是解题的关键．9．在一个正方体的玻璃容器内装了一些水，把容器按不同方式倾斜，容器内水面的形状不可能是以下哪些图形（）A．锐角三角形B．钝角三角形C．等腰梯形D．五边形【分析】根据正方体的截面性质判断即可．【解答】解：在一个正方体的玻璃容器内装了一些水，把容器按不同方式倾斜，容器内水面的形状不可能是钝角三角形，故选：B．【点评】此题考查了认识立体图形，弄清正方体截面的特征是解本题的关键．10．下列图形中，是棱柱的是（）A．B．C．D．【分析】根据棱柱与棱锥的区别进行判断．【解答】解：A、是三棱锥，故A错误；B、是圆柱，故B错误；C、是圆锥，故C错误；D、是三棱柱，故D正确；故选：D．【点评】本题考查了认识立体图形：结合实物，认识常见的立体图形，如：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等．11．如图，一个有盖的圆柱形玻璃杯中装有半杯水，若任意放置这个水杯，则水面的形状不可能是（）A．B．C．D．【分析】根据圆柱体的截面图形可得．【解答】解：将这杯水斜着放可得到A选项的形状，将水杯倒着放可得到B选项的形状，将水杯正着放可得到D选项的形状，不能得到三角形的形状，故选：C．【点评】本题主要考查认识几何体，解题的关键是掌握圆柱体的截面形状．12．下列各组图形中都是平面图形的是（）A．三角形、圆、球、圆锥B．点、线段、棱锥、棱柱C．角、三角形、正方形、圆D．点、角、线段、长方体【分析】根据平面图形定义：一个图形的各部分都在同一个平面内的图形是平面图形可得答案．【解答】解：A、球、圆锥是立体图形，错误；B、棱锥、棱柱是立体图形，错误；C、角、三角形、正方形、圆是平面图形，正确；D、长方体是立体图形，错误；故选：C．【点评】此题主要考查了平面图形，关键是掌握平面图形的定义．13．下列图形中，含有曲面的立体图形是（）A．B．C．D．【分析】根据立体图形的特征，可得答案．【解答】解：A、角是平面图形，故A不符合题意；B、半圆环是平面图形，故B不符合题意；C、棱台不含曲面，故C不符合题意；D、侧面是曲面的立体图形，故D符合题意；故选：D．【点评】本题考查了认识立体图形，正确区分平面图形与立体图形是解题关键．14．不透明袋子中装有一个几何体模型，两位同学摸该模型并描述它的特征，甲同学：它有4个面是三角形；乙同学，它有6条棱，则该模型对应的立体图形可能是（）A．三棱柱B．四棱柱C．三棱锥D．四棱锥【分析】根据三棱锥的特点，可得答案．【解答】解：侧面是三角形，说明它是棱锥，底面是三角形，说明它是三棱锥，故选：C．【点评】本题考查了认识立体图形，熟记常见几何体的特征是解题关键．15．下列图形属于棱柱的有（）A．2个B．3个C．4个D．5个【分析】根据棱柱的概念、结合图形解得即可．【解答】解：第一、二、四个几何体是棱柱，故选：B．【点评】本题考查的是立体图形的认识，认识常见的立体图形，如：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥是解题的关键．16．下列立体图形中，不属于多面体的是（）A．四棱柱B．圆锥C．五棱柱D．长方体【分析】根据由多个平面组成的几何体是多面体，可得答案．【解答】解：∵圆锥是旋转体，四棱柱、长方体、五棱柱都是多面体，∴圆锥不是多面体，故选：B．【点评】本题考查了认识立体图形，多面体是由多个平面组成的几何体，注意圆锥是旋转体．17．如图，下列图形全部属于柱体的是（）A．B．C．D．【分析】根据柱体的定义，结合图形即可作出判断．【解答】解：A、左边的图形属于锥体，故本选项错误；B、上面的图形是圆锥，属于锥体，故本选项错误；C、三个图形都属于柱体，故本选项正确；D、上面的图形不属于柱体，故本选项错误．故选：C．【点评】此题考查了认识立体图形的知识，属于基础题，解答本题的关键是掌握柱体和锥体的定义和特点，难度一般．18．下列几何体中，是柱体的是（）A．B．C．D．【分析】根据柱体的概念和定义即可解．【解答】解：A、该图形是圆锥体，故本选项错误；B、该图形是三棱锥，故本选项错误；C、该图形上下两底面不全等，不是柱体，故本选项错误；D、该图形是正方体，属于柱体，故本选项正确．故选：D．【点评】本题考查的棱柱的定义，关键点在于：棱柱的侧面是几个长方形围成，且上下底面是相等的．19．把立方体的六个面分别涂上六种不同的颜色，并画出朵数不等的花，各面上的颜色与花朵的朵数情况列表如下：现将上述大小相同，颜色、花朵分布完全一样的四个立方体拼成一个水平放置的长方体，如图所示，那么长方体的表面包括下底面共有多少朵花朵．（）A．60B．61C．62个D．63个【分析】先根据图形得出最右边的正方体是：上蓝，下白，左绿，右红，前黄，后紫，即可推出其它正方形，代入朵数即可得出答案．【解答】解：∵大小颜色花朵分布完全一样，∴最左边的正方体告诉我们：黄色紧邻的面是白色；最右边的正方体告诉我们：黄色紧邻着红色和蓝色；∴可以推断出最右边的正方体的白色面是在它的左侧面或下底面；又∵右数第二个正方体告诉我们红色紧邻着白色；∴对于最右边的正方体，白色只可能在下底面（如果在左侧面就与红色是对立面了，不符题意）；∵根据左数第二个正方体可知：红色紧邻着紫色；∴对于最右边的正方体，后侧面是紫色，左侧面是绿色．即最右边的正方体为例，它是：上蓝，下白，左绿，右红，前黄，后紫．也就是说：黄的对立面是紫；紫的对立面是黄；红的对立面是绿，蓝的对立面是白．依次对应从左至右的四个正方体，下底面分别是：紫，黄，绿，白．∴长方体的上面有花：2+5+1+3＝11朵，前面有花：4+1+4+2＝11朵，下面有花：5+2+6+4＝17朵，后面有花：3+6+3+5＝17朵，左面有花：1朵，右面有花：6朵，长方体的表面包括下底面共有：11+11+17+17+6+1＝63朵．故选：D．【点评】考查了认识立体图形，注意正方体的空间图形，从相对面入手，分析及解答问题．20．下列各图是立体图形的是（）A．B．C．D．【分析】根据立体图形的定义，可得答案．【解答】解：由题意，得三棱锥是立体图形，故选：D．【点评】本题考查了立体图形，每个面不在同一个平面内是解题关键．21．下列几何体中，属于棱柱的有（）A．3个B．4个C．5个D．6个【分析】根据棱柱的概念、结合图形解得即可．【解答】解：第一、第三、第六个几何体是棱柱，共有3个．故选：A．【点评】本题考查的是立体图形的认识，认识常见的立体图形，如：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥是解题的关键．22．下列说法中，不正确的是（）A．棱柱的侧面可以是三角形B．棱柱的侧面展开图是一个长方形C．若一个棱柱的底面为5边形、则可知该棱柱侧面是由5个长方形组成的D．棱柱的上底面与下底面的形状与大小是完全一样的【分析】根据棱柱的结构特征进行判断．【解答】解：A、棱柱的每一个侧面都是平行四边形，故本选项错误；B、棱柱的侧面展开图是长方形，故本选项正确；C、一个棱柱的底面是一个5边形，则它的侧面必须有5个长方形组成，故本选项正确；D、棱柱的上下底面是全等的多边形，则棱柱的上下底面是形状、大小相同的多边形．故本选项正确；故选：A．【点评】本题考查了立体图形的认识，熟记常见立体图形的结构特征是解题的关键．二．填空题（共8小题）23．一个棱柱共有21条棱，则这个棱柱共有9个面．【分析】根据棱柱的概念和定义，可知有21条棱的棱柱是七棱柱．【解答】解：21÷3＝7，∴一个棱柱共有21条棱，那么它是七棱柱，∴这个棱柱共有9个面．故答案为：9．【点评】本题主要考查了认识立体图形，解决问题的关键是掌握棱柱的结构特征．24．四棱柱有4条侧棱．【分析】根据立体图形，即可解答．【解答】解：四棱柱有4条侧棱，故答案为：4．【点评】本题考查了棱柱的特征，解题时可以运用一般规律：n棱柱有（n+2）个面，2n 个顶点和3n条棱．25．六棱柱有18条棱，12顶点，8个面．【分析】根据六棱柱的概念和定义即可得出答案．【解答】解：因为六棱柱上下两个底面是6边形，侧面是6个长方形，所以共有12个顶点；8个面；18条棱．故答案为18，12，8．【点评】此题主要考查了立体图形，解决本题的关键是掌握六棱柱的构造特点．26．六棱柱是一个立体图形，它是由8个面，18条棱，12个顶点组成的．【分析】根据长方体的特征，六棱柱有8个面，相对的面面积相等；有18条棱互相平行的一组4条棱的长度相等；有12个顶点．【解答】解：六棱柱有8个面，18条棱，12个顶点．故答案为：8，18，12．【点评】此题主要考查认识立体图形的知识，解题的关键是了解长方体的特征．27．下面的几何体中，属于柱体的有4个．【分析】解这类题首先要明确柱体，椎体、球体的概念，然后根据图示进行解答．【解答】解：柱体分为圆柱和棱柱，所以柱体有圆柱、正方体、六棱柱，三棱柱共4个．故答案为：4．【点评】本题考查了立体图形的定义，注意几何体的分类，一般分为柱体、锥体和球，注意球和圆的区别，球是立体图形，圆是平面图形．28．正六棱柱有12个顶点．【分析】根据正六棱柱上、下地面各有6个顶点，据此可得．【解答】解：正六棱柱有12个顶点．故答案为：12．【点评】本题主要考查认识立体图形，解题的关键是掌握常见几何体的形状和构成．29．若一个棱柱有7个面，则它是5棱柱．【分析】根据棱柱有两个底面求出侧面的面数，然后解答解答．【解答】解：∵棱柱有七个面，∴它有5个侧面，∴它是5棱柱，故答案为：5【点评】本题考查了认识立体图形，关键在于根据棱柱有两个底面确定出侧面的面数．30．如图，一个正方体的表面上分别写着连续的6个整数，且每两个相对面上的两个数的和都相等，则这6个整数的和为51．【分析】根据正方体的表面展开图，相对的面之间一定相隔一个正方形，判断出6是最小的数，然后确定出这六个数，再相加即可得解．【解答】解：∵正方体的表面展开图，相对的面之间一定相隔一个正方形，∴6若不是最小的数，则6与9是相对面，∵6与9相邻，∴6是最小的数，∴这6个整数的和为：6+7+8+9+10+11＝51．故答案为：51．【点评】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．三．解答题（共2小题）31．如图所示为8个立体图形．其中，柱体的序号为①②⑤⑦⑧，锥体的序号为④⑥，有曲面的序号为③④⑧．【分析】根据柱体的意义，椎体的意义，可得答案．【解答】解：柱体的序号为①②⑤⑦⑧，锥体的序号为④⑥，有曲面的序号为③④⑧，故答案为：①②⑤⑦⑧；④⑥；③④⑧．【点评】本题考查了认识立体图形，正确区分柱体和锥体是解题关键．32．（1）下面这些基本图形和你很熟悉，试一试在括号里写出它们的名称．（）（）（）（）（）（2）将这些几何体分类，并写出分类的理由．【分析】（1）针对立体图形的特征，直接填写它们的名称即可．（2）可以按柱体、锥体和球进行分类，也可以按平面和曲面进行分类，方法不同，答案不同，只要合理即可．【解答】解：（1）从左向右依次是：球、圆柱、圆锥、长方体、三棱柱．（2）观察图形，按柱、锥、球划分，则有圆柱、长方体、三棱柱为柱体；圆锥为锥体；球为球体．【点评】本题考查了立体图形的认识和几何体的分类．熟记常见立体图形的特征是解决此类问题的关键．几何体的分类，从图形形状可以分为柱体、锥体和球三种，注意结合实际几何体的特征进行分类．。
