挖孔桩施工作业指导书

挖孔灌注桩施工方案一、施工前准备工作1、对施工现场进行平整压实，修通便道，做好排水工作。

根据现场情况确定临时生活区，钢筋加工区，弃土场位置。

2、测量班会同监理工程师对桩位进行复测放样，并通过监理验收。

3、根据地形情况，在桩位附近布置排水沟。

在原桩位附近进行试桩，如地质情况良好，则可采用人工开挖。

否则采用钻机开挖。

4、试验室会同监理工程师对已到位的原材料进行一次检查，检查结果必须得到监理工程师的认可，对不合格材料坚决清退出施工现场。

5、对施工所用的机具进行一次检修，确保施工过程中不出现故障。

6、组织相关人员进行技术交底。

二、施工工艺1、桩位定位采用全站仪对全桥桩基位置进行定位，并在纵横轴线上设置护桩，护桩设置要牢固可靠。

中心桩号与护桩要明确标识，易于识别。

对桩基位置进行定位的同时对桩位的地面标高进行复测并整理成册。

2、开挖首先确定挖孔顺序，同一墩台各桩孔开挖顺序应视地层松紧情况及桩孔布置情况确定，然后在桩位上搭雨棚，安装提升设备。

挖孔采用人工开挖，提升装置采用机械提升渣土。

挖孔过程中应及时浇注砼护壁，第一节护壁应高出地面20~30cm，既防止地表水流进孔中，又可防止往孔内掉物伤人。

挖掘时，不必将孔壁修成光面，要使孔壁稍有凹凸不平，在挖孔过程中经常检查桩孔尺寸和平面位置，桩位平面位置误差不超过50mm，孔径不小于设计孔径，竖直线倾斜不大于1%。

检查中如发现偏差超过以上规定时，应及时改正后才能继续施工。

开挖过程中遇有岩层需爆破时，采用浅眼松动法，严格控制炸药用量，孔深大于5m时，必须采用电雷管引爆。

孔内爆破后应先通风排烟15分钟，施工人员方可下井作业。

挖掘过程中如发现渗水，应及时支护孔壁，采用水桶或水泵将渗水排除后再继续开挖。

地质条件适宜时，可采用井点法降低孔中地下水。

开挖过程中如发现地质情况与设计图纸不符时应及时上报监理，等处理结果出来后才能继续施工。

开挖到设计深度后进行孔底处理，要求做到平整、无松渣、淤泥及沉淀等软层。

湘桂铁路扩改工程（DK255+800～DK284+940.43）作业指导书（挖孔桩）湘桂铁路扩改工程Ⅱ标工程指挥部第六项目部二00九年三月湘桂铁路Ⅱ标六项目部挖孔桩施工作业指导书一、编制依据1、《铁路桥涵施工规范》2、《铁路桥涵工程质量检验评定标准》3、《铁路混凝土与砌体工程施工规范》4、《南宁铁路局企业标准》5、本标段施工设计文件二、作业范围酿水凸大桥、咸水河特大桥、圭子脚1#、2#大桥、野鸡田大桥、石清河中桥、古流河特大桥、南叉大桥、黑石大桥、大明寺大桥、朝福堰特大桥、柘田特大桥、七家岭大桥、金沙冲特大桥、桐木冲特大桥、赵家岭大桥。

三、人工挖孔的施工方法急工艺流程1、人工挖孔施工工艺流程2、人工挖孔的施工方法（1）平整场地，测量定位施工前，平整场地，铲除松软土层并夯实，施测孔桩十字线，桩孔位置定位，设置护桩并经常检查校核；孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚；安装提升设备，布置好出碴道路，合理堆放材料和机具，不得增加孔桩压力和影响施工，孔口四周2m范围内不得堆放水泥杂物；孔口四周设护栏，高度80～100cm，在孔口设置20～30cm高防护圈，防止土、石、杂物及人员落入孔内。

（2）井孔开挖①井孔开挖由人工自上而下逐层用镐、锹进行，挖土次序为先挖中间部分后挖周边。

挖至地下水位时，在孔内挖集水井，设小型潜水泵将水排至场地排水沟内，集水井随挖土加深而加深。

随着挖孔加深，及时安装通风、照明、通讯等设备，垂直运输如图所示。

挖孔桩垂直运输示意图②挖孔达到设计标高后，进行孔底处理，使孔底平整、无松碴淤泥及沉碴，嵌入岩层符合设计要求，经监理工程师检查合格后应马上封底，安放钢筋笼，灌注桩身混凝土。

③当遇到流动性淤泥或流砂时，可采取以下措施：A、减少每节护壁的高度（可取0.3-0.5m），即挖即护。

B、采用钢护筒施工，在井孔内设高1~2m高，厚4mm钢套护筒，直径略小于混凝土护壁内径，利用混凝土护壁作支点，用小型油压千斤顶将钢护筒逐渐压入土中，阻挡流砂，钢套筒可一个接一个下沉，压入一段即开挖一段桩孔，直至穿过流砂层，再转入正常挖土和设混凝土支护。

中交控孔桩施工作业指导手册摘要：一、孔桩施工基本概念二、孔桩施工准备工作1.场地勘察2.施工图纸审查3.施工方案编制4.施工材料准备5.施工设备准备三、孔桩施工工艺流程1.钻孔准备2.钻机安装与调试3.钻孔作业4.钻孔泥浆循环及处理5.钢筋笼制作与安装6.混凝土浇筑7.桩基检测四、孔桩施工质量控制与安全管理1.质量控制措施2.安全管理措施3.环境保护措施五、孔桩施工常见问题及处理方法1.钻孔偏斜2.钻孔塌孔3.钢筋笼安装问题4.混凝土浇筑缺陷5.桩基承载力不足六、孔桩施工实例分析1.实例一：某桥梁工程孔桩施工2.实例二：某高层建筑孔桩施工3.实例三：某隧道工程孔桩施工正文：一、孔桩施工基本概念孔桩施工是指在地面以下土层中，采用钻孔方式成孔，然后安装钢筋笼，最后浇筑混凝土形成桩基的过程。

孔桩施工在我国基础设施建设中得到了广泛应用，如桥梁、高层建筑、隧道等工程。

二、孔桩施工准备工作1.场地勘察：在施工前，要对施工现场进行详细的勘察，了解地质、地形、水文等条件，为制定施工方案提供依据。

2.施工图纸审查：审查施工图纸，确保图纸与实际工程相符，为施工提供准确的指导。

3.施工方案编制：根据现场勘察结果，编制详细的施工方案，明确施工进度、质量、安全等方面的要求。

4.施工材料准备：提前采购所需的施工材料，如钻机、钻具、钢筋、混凝土等。

5.施工设备准备：确保施工所需的设备齐全、完好，并进行调试，以确保施工过程中设备正常运行。

三、孔桩施工工艺流程1.钻孔准备：包括钻孔位置布设、钻机安装、钻具准备等。

2.钻机安装与调试：确保钻机安装稳定，各部件运行正常，调试合格。

3.钻孔作业：采用相应的钻进工艺进行钻孔，如泥浆钻进、清水钻进等。

4.钻孔泥浆循环及处理：确保钻孔内泥浆循环良好，对废浆进行处理，减轻环境污染。

5.钢筋笼制作与安装：按照设计要求制作钢筋笼，安装到钻孔内。

6.混凝土浇筑：采用泵送或吊罐等方式将混凝土浇筑至钻孔内，保证混凝土质量。

人工挖孔桩基础作业指导书（SDXL-ZW-03）二〇一六年八月作业指导书签名页目次1适用范围 ................................................................................................................ - 1 - 2编写依据 ................................................................................................................ - 1 - 3作业流程 ................................................................................................................ - 1 - 4安全风险辨析与预控 ............................................................................................ - 2 - 5作业准备 ................................................................................................................ - 5 - 6作业方法 ................................................................................................................ - 6 - 7质量控制措施及检验标准 .................................................................................... - 9 -●1适用范围本作业指导书适用于人工挖孔桩基础。

反压混凝土灌注桩（钻孔桩）施工作业指导书1 适用范围本条文仅适用反压混凝土灌注桩(钻孔桩）的作业。

2 作业准备2.1 技术准备2.1.1熟悉施工图纸及场地的水文地质资料，编制切实可行的施工方案，并进行井壁支护的计算和设计。

2.1.2开挖前应对施工人员进行全面的安全技术交底，操作前对吊具进行安全可靠的检查和试验，确保施工安全。

2.2 测量准备根据复核无误的控制桩以及钻孔桩桩位坐标，准确放出桩位，并做好护桩；经监理工程师复查后方可安装钻机。

2.3材料准备采用商品混凝土，坍落度控制在18～22cm;护筒内径大于桩径20cm。

2.4机械工具准备机械：钻机、造浆机、备用发电机、有计量控制的混凝土搅拌站、运输车、吊机、电焊机、抽水机。

工具：导管、储料斗、测绳、秒表、钢笔、记录表格、计算器、拆卸导管的工具、小水泵、铁锹、坍落度测定仪、试模、泥浆比重计、小磅秤等。

2.6 人员配备质检员、测量员、试验员、安全员、电工、钢筋工、混凝土工、普工等。

3 技术要求3.1 作业场地如果在旱地，应清除杂物，整平场地。

如有软土，则应做适当处理。

3.2 确定钢筋笼的制作和安放场地，并确定运输车的行走路线与停靠位置。

3.4 准备好记录表格和记录工具。

3.5选用的导管应做密水性试验。

4 施工工艺4.1 反压钻孔灌注桩施工工艺见图2所示。

图2 反压钻孔灌注桩施工工艺流程图4.2 操作要点桩基施工采用旋挖钻机钻进成孔灌注法施工，本工程在高回填区进行桩基施工，采取反压混凝土护壁旋挖桩施工成孔，由于地勘报告中显示溶洞范围不准确，为保证地勘报告中显示溶洞范围以外的桩基钻至溶洞时无法下钢护筒，本方案桩基全部按扩孔80cm进行钻进；需穿越暗河的，采用双护筒的措施确保成桩质量，则需按扩孔100cm进行钻进。

4.2.1 测量放线据甲方提供的基准点和高程点，利用全站仪测放所有桩位，并用水准仪测定所有标高，自检无误后，交甲方及监理验收，验收合格后，方可正式施工。

钻孔桩作业指导书一、施工准备1、材料⑴水泥：采用P·O 42.5普通硅酸盐水泥，有出厂合格证并经试验合格。

⑵砂：中砂或粗砂，含泥量不大于3%。

⑶碎石：粒径10~30mm，与配合比要求相匹配，且含泥量不大于2%。

⑷钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用。

2、作业条件⑴施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。

⑵施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。

场地要采取有效的排水措施。

①场地为旱地，应平整场地，清除杂物，更换软土，夯填密实。

钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉降。

②场地为陡坡时，应挖成平坡，困难条件下，可搭设工作平台。

③处于浅水时，采用筑岛法。

导顶面通常高出施工水位0.75～1m。

⑶应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。

⑷施工机械性能必须满足成桩的设计要求。

二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管→灌注水下混凝土。

三、操作工艺1、场地平整后放线定桩位，定位后要在每个桩位中心点打入一条φ16×800mm的钢筋做桩位标记,并用混凝土固定好。

桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。

轴线桩位经复核无误后方可进行施工。

2、护筒应按下列规定设置⑴护筒一般用4～8mm厚的钢板加工制成，高度为1.5～2m。

钻孔桩的护筒内径应比钻头直径大200mm；冲孔桩的护筒内径应比钻头直径大400mm。

护筒的顶部应开设1～2个高400mm宽200mm的溢浆口，并高出地面0.15～0.30m。

⑵护筒的埋设高度及深度：护筒顶要比岛面或原地面高出0.3m左右。

大桥人工挖孔松动爆破作业指引书12月挖孔桩人工松动爆破开挖作业指引书一、工程概况：。

其中第1～6孔已架梁。

本桥孔跨设计为(1-24+8-32m)预应力混凝土梁，位于直线及R=4000m缓和曲线上，线路纵坡为-9.5‰、-12.3‰。

本桥7～14号墩采用单线圆端形实体墩，4根Ф125cm挖孔桩基本；安康台采用T台，5根Ф125cm挖孔桩基本；桩基本均按柱桩设计。

二、工程特点：单线圆端形实体墩，每个桥墩4根Ф125cm挖孔桩基本；安康台采用T台，5根Ф125cm挖孔桩基本；桩身位于强风化花岗岩层，岩质较硬；墩身临近既有营盘大桥，距既有桥墩纵向8m，横向5m，桩孔开挖孔口采用人工开挖，孔口2m 如下坚硬岩石采用孔内松动控制爆破开挖。

三、挖孔桩爆破施工要点：1、施工准备①、整顿现场，清除孔口附近所有松动物品，如石渣、土块、机具、材料等。

②、准备好钢筋网，钢板、废旧轮胎、砂袋等孔口覆盖物品。

③、做好既有线防护，驻站联系员、现场安全员、防护员到位。

④、爆破前，驻站联系员、现场安全员、监理、工务段防护人员为爆破药量和防护检查完毕后，才干实行爆破作业2、松动爆破开挖①、孔内爆破钻孔、装药等工作均在列车间隙前完毕，在列车间隙内只进行引爆作业。

②、开挖时依照桩位地质状况，孔口采用人工开挖，如遇坚硬岩层，松动爆破开挖必要在孔口2m如下桩孔段，采用松动爆破开挖前做好上部桩孔护壁。

③、孔内松动爆破开挖采用浅眼爆破，钻爆法施工，电引导爆管起爆④、严格按照爆破开挖参数控制用药量，以松动为主。

钻孔深度对于软岩石炮眼深度不超过0.8m，对于硬岩石炮眼深度不超过0.6m。

⑤、孔内放炮后须迅速排烟。

⑥、排烟后人工对爆破孔壁松动石块及时清除；⑦、当炸药装好后必要进行回填堵塞，回填堵塞时要边回填、边用炮棍捣固，绝不能把土回填到炮孔口处再捣固减少回填堵塞质量⑧、爆破前对孔口进行覆盖防护，以免碎石飞出砸伤既有线桥。

采用轮胎片、砂袋压孔覆盖防护办法。

铁路桥梁钻孔桩施工作业指导书铁路桥梁钻孔桩（回旋钻机成孔）施工作业指导书（ISO9001-2015）1.适用范围适用于XX铁路桥梁钻孔桩（回旋钻机成孔）施工。

2.作业准备2.1技术准备（1）技术培训及技术交底（2）护筒、钻头直径检查（3）导线加密、测量放样（4）配置泥浆及泥浆检测2.2外业技术准备（1）现场“三通一平”，既水通、电通、道路通，场地平整。

（2）泥浆池制备及配备泥浆原材料准备。

3.技术要求（1）进行成桩工艺试验，确定施工工艺和参数。

（2）沉渣厚度≤30㎝(摩擦桩)，沉渣厚度≤10㎝(嵌岩桩)4.施工程序与工艺流程回旋钻机钻孔施工流程图见图1。

省略5.施工要求5.1 施工准备（1）岗前培训桩基施工前，操作人员需接受工区项目组织的操作技能、安全教育培训，培训合格后，方可上岗作业。

尤其对有要求的特殊工种（如钻机司机）培训，必须经考核合格后持证上岗作业。

（2）地质调查桩基施工以前需要根据设计方提供的地质报告了解施工部位的地质情况，通过地质报告选择合适的钻头类型。

（3）施工机具根据回旋钻机施工的要求，准备满足要求的设备（4）场地平整①开工前先对桩位进行定位测量，埋设护桩。

②整平场地，场地为旱地时，清除地表杂物，换除软土，整平夯实，以保证钻机的稳定。

③场地为陡坡时，用枕木或型钢搭设作业平台。

④场地为浅水时，采用截流、改河或筑岛方案，变水中钻孔为旱地钻孔。

筑岛面积根据钻孔方法，设备规格决定。

⑤场地为深水或淤泥层较厚时，可搭水上工作平台。

平台座能支撑钻孔机械、护筒加压、钻机操作以及浇筑水下混凝土时可能发生的全部重力。

⑥如场地为深水，但水流平稳，水位升降缓慢，钻机可设在组合船舶或浮箱上，但必须锚固稳定，以免造成偏位、斜孔或其它事故。

⑦当场地为深水、流速较大时，可采用双壁钢围堰，就位后灌水、下沉、落床，然后在其顶面搭设工作平台。

⑧挖好泥浆池和沉淀池，布置好场内便道、输电线路、孔外排水系统以及其它附属设施。

1 适用范围和执行标准1.1适用范围适用于建筑工程中人工挖孔桩基础的施工作业及质量验收。

1.2执行标准1.2.1《建筑地基基础工程施工质量验收规范》GB50202-20021.2.2《建筑工程施工质量验收统一标准》GB50300-20011.2.3《建筑桩基技术规范》JGJ94-941.2.4《基桩和地下连续墙钻芯检验技术规程》DBJ15-28-20011.2.5《建筑基桩检测技术规范》JGJ106-20032 施工准备2.1需用材料2.1.1水泥：护壁混凝土宜用32.5(R)普通硅酸盐水泥或矿渣硅酸盐水泥，桩芯混凝土则以使用商品混凝土为宜，并有出厂合格证及检验报告，进场后经监理见证抽样复验合格。

2.1.2砂：中砂，含泥量不大于3%。

2.1.3石子：碎石，粒径10~50mm，含泥量不大于2%。

2.1.4钢筋：品种和规格均符合设计规定，并有出厂合格证和检验试验报告，进场后经抽样复验合格。

2.1.5垫块：用1:2.5水泥砂浆埋18~22号火烧铁丝提前预制。

2.1.6外加剂：掺合料，质量符合国家标准，根据施工需要并通过试验确定。

2.2挖孔开挖工作面以下有下列情况之一者，不得使用挖孔桩：2.2.1地基土中分布有厚度超过2m的流塑状泥或厚度超过4m的软塑状土。

2.2.2地基水位以下有层厚超过2m的松散、稍密的砂层或层厚超过3m的中密、密实砂层。

2.2.3溶岩地区。

2.2.4有涌水的地质断裂带。

2.2.5地下水丰富，采取措施后仍无法避免边抽水，边作业。

2.2.6高压缩性人工杂填土厚度超过5m。

2.2.7工作面3m以下土层中有腐植质有机物、煤层等可能存在有毒气体的土层。

2.2.8孔深超过25m或桩径小于1.2m。

2.2.9没有可靠的安全措施，可能对周围建(构)筑物、道路、管线等造成危害。

2.3使用机具2.3.1定滑轮组、导向滑轮组、粗麻绳、吊桶。

2.3.2镐、锹、手铲、钢钎、线坠、安全帽、安全带。

2.3.3安全活动盖板、扬程水泵、活动爬梯、安全护栏。

钻孔灌注桩施工作业指导书一、编制目的为确保我项目部桩基施工质量，明确、统一施工质量控制内容及相关验收标准，指导、规范钻孔灌注桩作业施工，特编制此作业指导书。

二、适用范围适用于济南至东营高速公路第一项目部钻孔灌注桩工程施工。

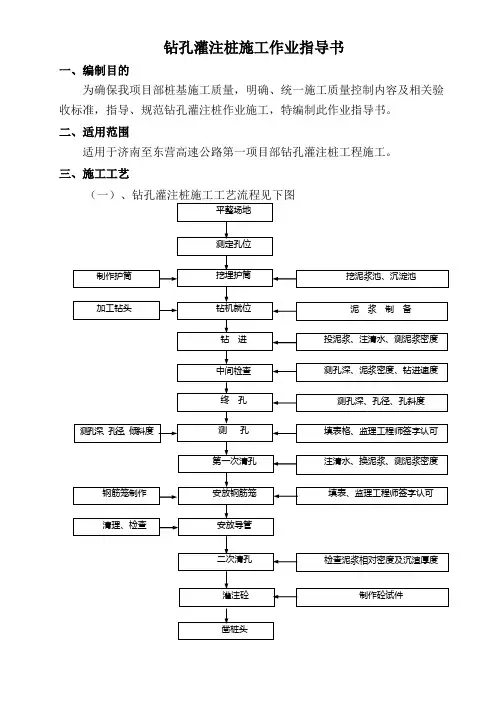

三、施工工艺（一）、钻孔灌注桩施工工艺流程见下图（二）、施工工序控制1、场地平整及机械检查施工前仔细检查机械状况，保证设备能够满足工程需要。

施工前用推土机进行场地清理、平整，清除桩位周围的各种杂物，整平夯实，保证施工场地能够承受施工时的静动荷载。

平整场地的大小满足钢筋笼安装时吊车摆放及灌注混凝土过程中罐车及吊车相互配合与进出的场地。

安装好水电线路并试水试电，在场地周围设临时排水沟。

挖泥浆池，分为泥浆循环池与沉淀池，中间挖土墙隔开，并在周围设置安全网。

测锤采用锥式测锤，用于钻孔孔深测量的测绳，在使用前必须用钢尺进行标定，并报监理批准方可使用。

2、现场布置钻机设置工程标示牌，标明桩号、桩位编号、护筒标高、设计桩长、桩径、桩底设计标高，同时现场要布置安全警示牌。

材料设备停放要合理，对孔壁和施工没有影响。

对作业区设置围挡，泥浆池采用制浆池、储浆池分置，并在四周1m处设置1.2m高双横杆钢管防护栏，栏杆立柱打入地下50cm以上，防护栏上悬挂安全警示标志。

以上准备工作要经安全工程师验收合格。

3、测量放样根据复测的控制点成果和监理工程师认可的桩位坐标对准备施工的桩基进行放样，并用十字固定法设置好护桩。

根据放样位置施工钻机平台。

4、埋设护筒根据放样的桩位拉出十字线护桩。

护桩材质必须结实、牢固，护桩必须保护完好，直至灌注前方可拔出。

埋设护筒采用人工配合机械的开挖及埋设方法，护筒材料采用钢板卷制。

护筒埋设应使其平面中心位置与桩设计中心位置一致，其顶面宜高出地面30cm或水面1.5～2.0m，若桩孔内有承压水，则应高出稳定后的承压水位2.0m 以上。

护筒应有足够的刚度，其长度应满足施工要求，以保证孔口不坍塌和不使地表水进入钻孔，并保持孔内泥浆表面高程。
