ATV312施耐德变频器参数设置-(简易)

精心整理ATV312施耐德变频器参数设置MODE--模式切换 ESC---退出键盘中间---进入/确认 RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边 3个灯循环闪烁，此模式不可设参数） 按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按 ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置） drC---nCr （电机额定电流） bFr （电机标准频率） nSP （电机额定转速） UnS （电机额定电压）2、SEt---ltH 电机热电流（按电机额定电流1.2倍设置） HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）一、面板操作 1、 CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SEPCdI---LOC （本地） FrI---AIUIrOt--dFr 电机正转（drs ，电机反正） 2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。

二、 端子控制1、 CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）三、 压力传感器控制4-20mA （AI3端子控制） 1、CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SE CdI---tEr （端子控制）FrI---AI3（给定通道）七、监控SUP —rFr 输出频率 LCr 电机电流 ULn 电机电压OPr 电机功率 八、故障代码OCF-MSOHF-变频器过热 OLF …电机过载 OPF …电机玦相SOF —电机超速 筑F-电机短路（相』地〉 O5F —电源过压 PHF—电源玦相 USF —线路电源灵压电机缺相屏FLt —OPL —no 九、在端子控制且设蚤好对应裁数的前提下， 不修改蚩数讣变频器运行方法（只作调试用兀 用一条线短接变频器上的端子：正转一矩接23端子与U1端子 反转一短接2蛀端子与LI2鯛子2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x 压力+4， CrH3控制最大值 11.2 （9.2-11.2 对应 13-18MPa 稳定在 15，16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理3、FLt ——rsf---LI5 故障复位点五、 变频器运行信号输出设置（默认输出端子R2A.R2C ） 1 ■ 1_0_ —*「2 rUri六、 R 专京补偿设蚤（系统默认20%）SEt^uFr-（根据需求设置，每次増加波）40是传感器量程）精心整理四、恢复出厂设置DrC---FCS---lnl （按键盘中间2秒，切换到no）精心整理。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2009 年的销售额为158 亿欧元，拥有超过100000 名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气在中国1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22000 人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

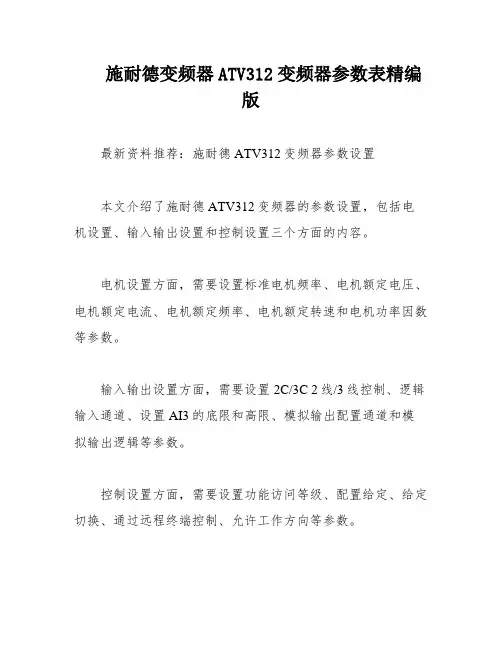

施耐德变频器ATV312变频器参数表精编
版
最新资料推荐：施耐德ATV312变频器参数设置
本文介绍了施耐德ATV312变频器的参数设置，包括电机设置、输入输出设置和控制设置三个方面的内容。

电机设置方面，需要设置标准电机频率、电机额定电压、电机额定电流、电机额定频率、电机额定转速和电机功率因数等参数。

输入输出设置方面，需要设置2C/3C 2线/3线控制、逻辑输入通道、设置AI3的底限和高限、模拟输出配置通道和模拟输出逻辑等参数。

控制设置方面，需要设置功能访问等级、配置给定、给定切换、通过远程终端控制、允许工作方向等参数。

以上是施耐德ATV312变频器参数设置的简要介绍，具体的设置方法和注意事项请参考相关资料。

A T V312施耐德变频器参数设置MODE--- 模式切换ESC---退出键盘中间---进入/确认RUN--- 运行STOPRESET---停止 /复位注：全新变频器默认运程模式（左边 3 个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流 1.2 倍设置 )HSP 上限频率 (默认 50HZ,电机是 60HZ 的要设置 60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（ drs，电机反正）2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SE CdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3 控制最小值 9.2（计算公式： 16÷40x 压力 +4， 40 是传感器量程 )CrH3 控制最大值 11.2（9.2-11.2 对应 13-18MPa，稳定在 15，16MPa）AOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI （按键盘中间 2 秒，切换到 no)。

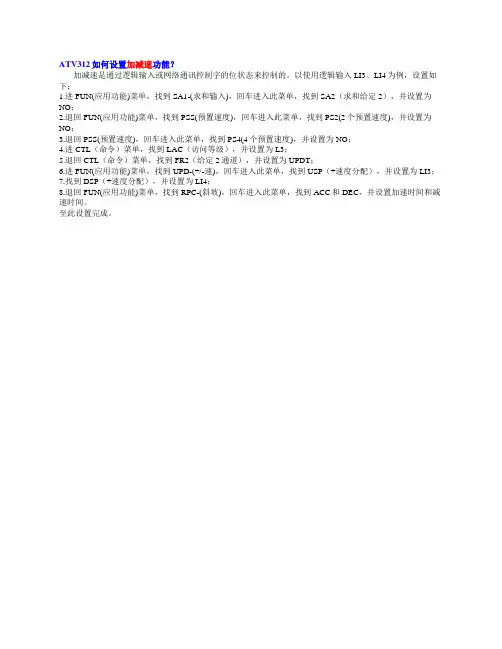

ATV312如何设置加减速功能？
加减速是通过逻辑输入或网络通讯控制字的位状态来控制的。

以使用逻辑输入LI3、LI4为例，设置如下：
1.进FUN(应用功能)菜单，找到SA1-(求和输入)，回车进入此菜单，找到SA2（求和给定2），并设置为NO；
2.退回FUN(应用功能)菜单，找到PSS(预置速度)，回车进入此菜单，找到PS2(2个预置速度)，并设置为NO；
3.退回PSS(预置速度)，回车进入此菜单，找到PS4(4个预置速度)，并设置为NO；
4.进CTL（命令）菜单，找到LAC（访问等级），并设置为L3；
5.退回CTL（命令）菜单，找到FR2（给定2通道），并设置为UPDT；
6.进FUN(应用功能)菜单，找到UPD-(+/-速)，回车进入此菜单，找到USP（+速度分配），并设置为LI3；
7.找到DSP（+速度分配），并设置为LI4；
8.退回FUN(应用功能)菜单，找到RPC-(斜坡)，回车进入此菜单，找到ACC和DEC，并设置加速时间和减速时间。

至此设置完成。

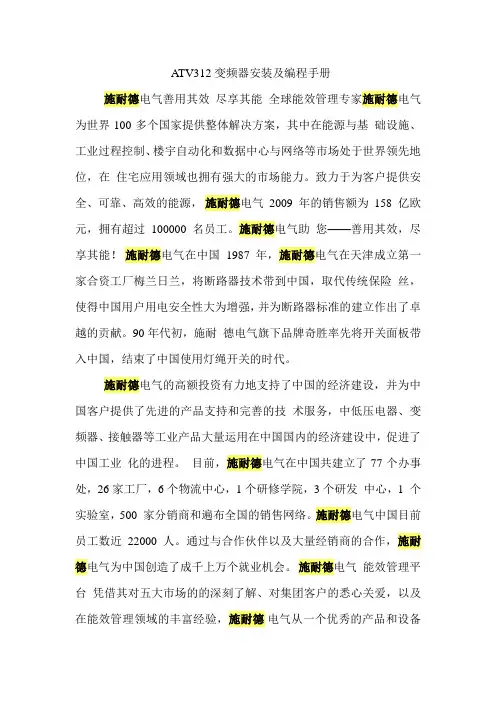

ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2009 年的销售额为158 亿欧元，拥有超过100000 名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气在中国1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22000 人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

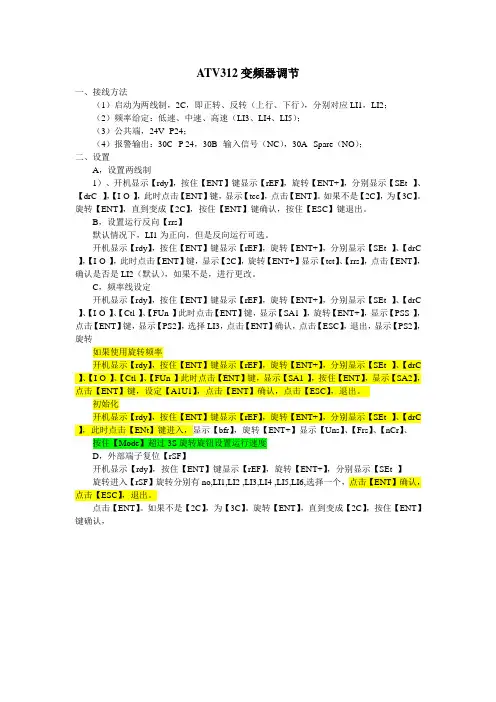

ATV312变频器调节一、接线方法（1）启动为两线制，2C，即正转、反转（上行、下行），分别对应LI1，LI2；（2）频率给定：低速、中速、高速（LI3、LI4、LI5）；（3）公共端，24V--P24；（4）报警输出：30C--P 24，30B--输入信号（NC），30A--Spare（NO）；二、设置A，设置两线制1）、开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】，【I-O-】，此时点击【ENT】键，显示【tcc】，点击【ENT】。

如果不是【2C】，为【3C】。

旋转【ENT】，直到变成【2C】，按住【ENT】键确认，按住【ESC】键退出。

B，设置运行反向【rrs】默认情况下，LI1为正向，但是反向运行可选。

开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】，【I-O-】，此时点击【ENT】键，显示【2C】，旋转【ENT+】显示【tct】、【rrs】，点击【ENT】，确认是否是LI2（默认），如果不是，进行更改。

C，频率线设定开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】、【I-O-】、【Ctl-】、【FUn-】此时点击【ENT】键，显示【SA1-】，旋转【ENT+】，显示【PSS-】，点击【ENT】键，显示【PS2】，选择LI3，点击【ENT】确认，点击【ESC】，退出，显示【PS2】，旋转如果使用旋转频率开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】、【I-O-】、【Ctl-】、【FUn-】此时点击【ENT】键，显示【SA1-】，按住【ENT】，显示【SA2】，点击【ENT】键，设定【A1U1】，点击【ENT】确认，点击【ESC】，退出。

初始化开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】，此时点击【ENt】键进入，显示【bfr】，旋转【ENT+】显示【Uns】、【Frs】、【nCr】、按住【Mode】超过3S旋转旋钮设置运行速度D，外部端子复位【rSF】开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】旋转进入【rSF】旋转分别有no,LI1,LI2 ,LI3,LI4 ,LI5,LI6,选择一个，点击【ENT】确认，点击【ESC】，退出。

ATV施耐德变频器参数设置ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值（计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值（对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。
