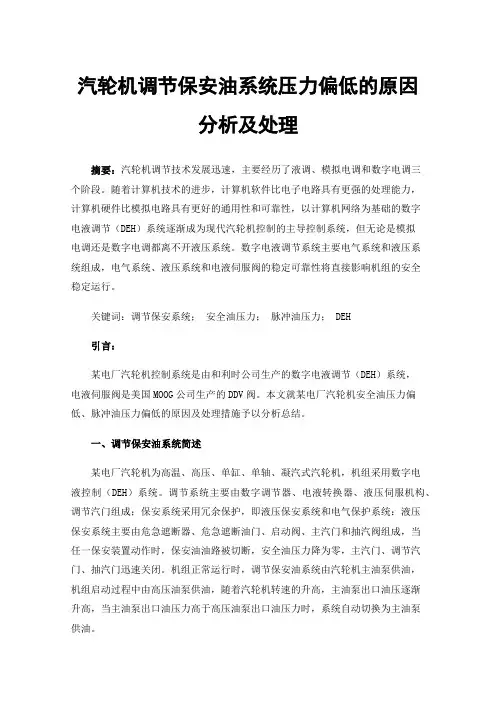

汽轮机调节保安油系统压力偏低的原因分析及处理摘要：汽轮机调节技术发展迅速，主要经历了液调、模拟电调和数字电调三个阶段。
随着计算机技术的进步，计算机软件比电子电路具有更强的处理能力，计算机硬件比模拟电路具有更好的通用性和可靠性，以计算机网络为基础的数字电液调节（DEH）系统逐渐成为现代汽轮机控制的主导控制系统，但无论是模拟电调还是数字电调都离不开液压系统。
数字电液调节系统主要电气系统和液压系统组成，电气系统、液压系统和电液伺服阀的稳定可靠性将直接影响机组的安全稳定运行。
关键词：调节保安系统；安全油压力；脉冲油压力； DEH引言：某电厂汽轮机控制系统是由和利时公司生产的数字电液调节（DEH）系统，电液伺服阀是美国MOOG公司生产的DDV阀。
本文就某电厂汽轮机安全油压力偏低、脉冲油压力偏低的原因及处理措施予以分析总结。
一、调节保安油系统简述某电厂汽轮机为高温、高压、单缸、单轴、凝汽式汽轮机，机组采用数字电液控制（DEH）系统。
调节系统主要由数字调节器、电液转换器、液压伺服机构、调节汽门组成；保安系统采用冗余保护，即液压保安系统和电气保护系统：液压保安系统主要由危急遮断器、危急遮断油门、启动阀、主汽门和抽汽阀组成，当任一保安装置动作时，保安油油路被切断，安全油压力降为零，主汽门、调节汽门、抽汽门迅速关闭。
机组正常运行时，调节保安油系统由汽轮机主油泵供油，机组启动过程中由高压油泵供油，随着汽轮机转速的升高，主油泵出口油压逐渐升高，当主油泵出口油压力高于高压油泵出口油压力时，系统自动切换为主油泵供油。
二、现象描述2017年11月13日某电厂A级检修工作全部终结，机组具备冲转条件后，分别于13日19：58、13日21：50、14日1：25挂闸冲转。
前两次冲转皆因汽轮机后轴X向振动大保护停机，安全油压力（1.87MPa）和脉冲油压力（0.92MPa）偏低，但均在正常控制范围之内，且脉冲油压力相对稳定。
机组各项参数稳定后进行第三次冲转，汽轮机转速上升至2400r/min后脉冲油压力有下降趋势，2400r/min暖机期间由于振动较大转速又降低至2000r/min 运行，振动参数降低并稳定后汽轮机转速再次逐步提升，但脉冲油压力随着汽轮机转速的升高逐渐降低，当转速升高至2800r/min时，脉冲油压力下降至0.76MPa，导致调节汽门失控快速达到全开位，汽轮机转速快速上升，见图5。
