模具的基本結構1、雙板模（2板模）A．典型操作條件1）塑料型腔壓力從1000至12000ps（典型值為5000ps）（1）注嘴衬套——有锥度的插入注塑模中，让塑料从注喙流入分浇道。
（2）定位环——常用来精确校准模具在机器模板上的正确位置。
（3）阴模板——包含模具型腔的半付模具。
（4）阳模板——另半付模具，模芯常装在可移动的模具上使注塑件容易脱模。
（5）推杆（顶销）——使注塑件和浇道脱出模具的移动杆。
（6）浇道拉料杆——设计成当模具开模时从注嘴衬套中拉出塑料注道残料。
（7）支承板——使模具提高抗挠度的支承板后面。
（8）支承柱——放在抗挠度的支承板后面。
（9）推杆回定板——固定推杆和拉料杆的头部。
（10）导柱——用作精确位上下两片模上彼此相关的位置。
（11）夹模板（装模板）——夹持或用螺栓固定于机器模板上的底板。
（12）冷却通道——在支承板或阴模板和阳模板中，常被用来分散注塑件的热量。
（13）加热元件——对热固性塑料模具，热固元件用来帮助塑料固化。

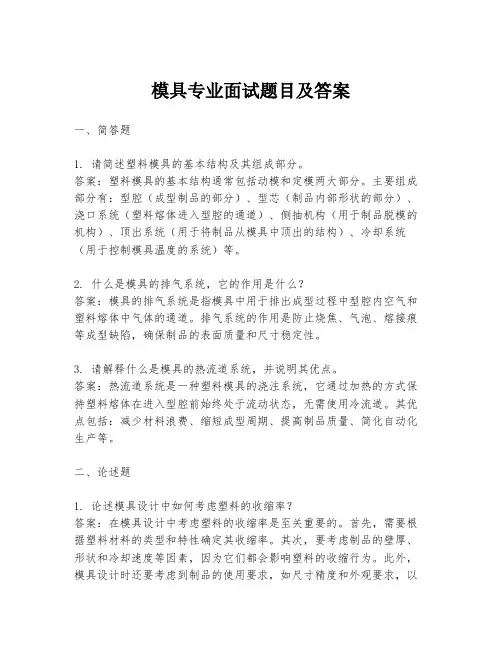

注塑模具基础1．二板模与三板模的区别是什么？请画出二种类模具简图，并描述三板模的开合模顺序？✧二板模与三板模的区别是：三板模在定模部分多一次取出流道与产品分离。
三板模一般采用点浇口二板模浇口可根据产品及要求灵活选用。
✧二板模结构（2plate mold）✧前模压板（top damp plate）✧母模板（A plate）✧活动板（或推板strpper plate, 在推板顶出时选用）；✧公模板（B plate）✧承板（supplrt plate）✧间隔板（spaoer block）✧顶针固定板（ejector retainer plate）✧顶针板（ejector plate）✧公模固定板（bottom damp plate）在AMP模具有Ejectorhousing,实际上是为了防止产品异物掉落顶出机构，而用封闭的间隔板✧三板模结构（3 plate mold）在二板模的前模板与母模板中加一块水口脱料板（runner strpper plate）;模具一般有四支导柱（guide pin）和四支拉杆（support pin）;另外也有只用四支长导柱，导柱兼拉杆用。
1）：浇注系统。
由主流道、分流道、浇口、冷料穴 4部分组成塑料注塑模具结构的基本分类一、 一幅完整的模具通常由两大部分组成。
成型部分，关系着塑料产品形状和尺寸的零件。
二是模架部分，也称模胚，是用来安装和固定成型部分的二、 塑料注塑模具分为 2大类型：1）：两板式模具。
两板式模具不适用于带有前模滑块的模具和点浇口的模具，除了这两种结构外，其他所有结构和进胶方式都可使用。
2）三板是式模具。
又称细水口模具，按类型又分：细水口、简化型细水口和假三板三种形 式（简化型细水口模架后模侧板内没有导柱，拉杆上没有限位垫圈，不能设计推板结构，通 常用在500mm —下的中小型模具上，产品批量较大时也不适宜使用。
假三板模架是专门为 前模滑块机构的模具而设计的，没有卸料板，不适用于点浇口的模具。
三、6大系统组成一幅完整的塑料注塑模具Itm ”nrg 板#丿/ /顶板応挥t r ill iJ yi i ] Vi 纟紧更出卑向创二板式模具示意图^ZEL/fit11 E TF T2）：成型机构。
成型结构是与塑料产品直接接触的部分，包括前后模仁、镶件、滑块、斜顶等机构。
3）：顶出机构。
包括顶针、顶块、司筒、顶针固定板、顶针垫板、复位杆结构等。
4）：导向结构。
导向机构包括导柱、导套、顶板复位杆、顶板导套等机构。
对于要求较高的模具，有时还应另外增加辅助导向机构，如锥面、直面、圆锥精定位等。
5）：冷却系统。
冷却系统主要是循环水路，有油冷、水冷、空气冷等。
有些模具需要加热，可利用冷却水路来进行加热。
6）：排气系统。
主要有排气槽、排气针、排气镶块，排气阀等部分机构。
塑料模具热流道系统介绍一：热流道系统是一种用途非常广泛的塑料成型浇注系统，主要借助于加热装置和电子温控系统使浇注系统中的熔融塑料不会发生凝固，从而平稳有序地将塑料填充到模具型腔中。
在没有注塑压力的情况下，熔融塑料不会自动流动，也不会随着塑料制品的脱模产生拉丝、溢流等现象，所以热流道模具又称无流道或少流道模具。
塑料注塑模具结构的基本分类一、一幅完整的模具通常由两大部分组成。
成型部分，关系着塑料产品形状和尺寸的零件。
二是模架部分，也称模胚，是用来安装和固定成型部分的二、塑料注塑模具分为2大类型：1）：两板式模具。
两板式模具不适用于带有前模滑块的模具和点浇口的模具，除了这两种结构外，其他所有结构和进胶方式都可使用。
2）三板是式模具。
又称细水口模具，按类型又分：细水口、简化型细水口和假三板三种形式（简化型细水口模架后模侧板内没有导柱，拉杆上没有限位垫圈，不能设计推板结构，通常用在500mm一下的中小型模具上，产品批量较大时也不适宜使用。
假三板模架是专门为前模滑块机构的模具而设计的，没有卸料板，不适用于点浇口的模具。
三、6大系统组成一幅完整的塑料注塑模具1）：浇注系统。
由主流道、分流道、浇口、冷料穴4部分组成2）：成型机构。
成型结构是与塑料产品直接接触的部分，包括前后模仁、镶件、滑块、斜顶等机构。
3）：顶出机构。
包括顶针、顶块、司筒、顶针固定板、顶针垫板、复位杆结构等。
4）：导向结构。
导向机构包括导柱、导套、顶板复位杆、顶板导套等机构。
对于要求较高的模具，有时还应另外增加辅助导向机构，如锥面、直面、圆锥精定位等。
5）：冷却系统。
冷却系统主要是循环水路，有油冷、水冷、空气冷等。
有些模具需要加热，可利用冷却水路来进行加热。
6）：排气系统。
主要有排气槽、排气针、排气镶块，排气阀等部分机构。
塑料模具热流道系统介绍一：热流道系统是一种用途非常广泛的塑料成型浇注系统，主要借助于加热装置和电子温控系统使浇注系统中的熔融塑料不会发生凝固，从而平稳有序地将塑料填充到模具型腔中。
在没有注塑压力的情况下，熔融塑料不会自动流动，也不会随着塑料制品的脱模产生拉丝、溢流等现象，所以热流道模具又称无流道或少流道模具。
二：热流道模的塑料熔融温度范围较宽。
低温时，流动性好：高温时具有较好的热稳定性。
对压力敏感，不加压不流动，加压后立即流动；导热性好，加热快，冷却快。
塑胶模具基础知识目录1. 塑胶模具基础知识概述 (3)1.1 塑胶模具的应用领域 (4)1.2 塑胶模具的重要性 (5)1.3 塑胶模具的设计与发展 (6)2. 塑胶模具的类型 (7)2.1 注射成型模具 (8)2.1.1 注射成型原理 (9)2.1.2 注射成型模具的结构 (10)2.2 挤出成型模具 (11)2.2.1 挤出成型原理 (14)2.2.2 挤出成型模具的结构 (14)2.3 其他塑胶模具类型 (16)2.3.1 吹塑模具 (17)2.3.2 压塑模具 (19)2.3.3 翻孔型塑胶模具 (19)3. 塑胶模具的材料和制作 (21)3.1 模具钢的种类和特性 (22)3.2 模具涂层技术 (23)3.3 模具的制造工艺 (24)3.3.1 模具的铸造过程 (25)3.3.2 模具的机械加工过程 (27)4. 塑胶模具的设计与开发 (28)4.1 模具设计的原则 (29)4.2 模具设计的步骤 (30)4.3 模具开发中的问题处理 (31)5. 塑胶模具的制造工艺 (32)5.1 模具的安装与调试 (33)5.2 模具制造中的质量控制 (34)6. 塑胶模具相关标准与法规 (36)6.1 国际标准 (37)6.2 国家标准 (38)6.3 行业法规与规范 (39)7. 塑胶模具的前沿技术和发展趋势 (40)7.1 3D打印技术在模具制造中的应用 (41)7.2 智能模具的开发 (43)7.3 环境友好型的模具材料和技术 (45)8. 塑胶模具的案例分析 (46)8.1 汽车部件模具的案例研究 (47)8.2 消费品模具的设计与制造 (49)8.3 医疗设备模具的开发 (50)9. 塑胶模具的后续服务 (52)9.1 模具维修与改进 (53)9.3 模具培训与技术交流 (56)10. 总结与展望 (57)10.1 塑胶模具市场分析 (59)10.2 未来发展趋势预测 (60)10.3 个人或企业发展建议 (61)1. 塑胶模具基础知识概述塑胶模具是一种精密制造技术，用于生产各种塑料制品。
塑料模具结构与原理塑料在当今这个社会无处不见,它在人们的生活中成了不可缺少的角色。
当然塑料模具的市场和前景同样是无可限量的！下面是我从事塑料模具的工作经验之谈,希望你能领悟一二。
在下面的介绍中，我都是用最通俗易懂的讲法来解释。
我们一起来了解塑料模具吧!模具结构－--实例剖析----设计程序-－---模架（塑料模具)这一部分我们主要讲解塑料模具的通用结构和模具的构成以及设计时的要点。

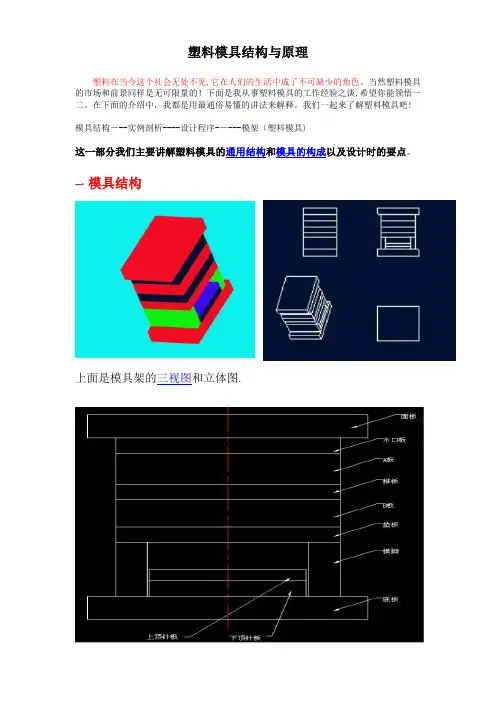

一模具结构上面是模具架的三视图和立体图.定模座板(面板):上夹板,面板等。
