亥姆霍兹线圈轴线磁场分布

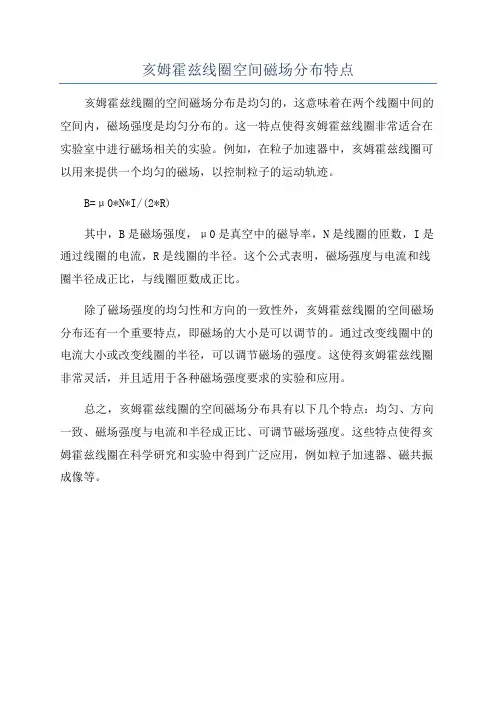

亥姆霍兹线圈空间磁场分布特点
亥姆霍兹线圈的空间磁场分布是均匀的，这意味着在两个线圈中间的空间内，磁场强度是均匀分布的。

这一特点使得亥姆霍兹线圈非常适合在实验室中进行磁场相关的实验。

例如，在粒子加速器中，亥姆霍兹线圈可以用来提供一个均匀的磁场，以控制粒子的运动轨迹。

B=μ0*N*I/(2*R)
其中，B是磁场强度，μ0是真空中的磁导率，N是线圈的匝数，I是通过线圈的电流，R是线圈的半径。

这个公式表明，磁场强度与电流和线圈半径成正比，与线圈匝数成正比。

除了磁场强度的均匀性和方向的一致性外，亥姆霍兹线圈的空间磁场分布还有一个重要特点，即磁场的大小是可以调节的。

通过改变线圈中的电流大小或改变线圈的半径，可以调节磁场的强度。

这使得亥姆霍兹线圈非常灵活，并且适用于各种磁场强度要求的实验和应用。

总之，亥姆霍兹线圈的空间磁场分布具有以下几个特点：均匀、方向一致、磁场强度与电流和半径成正比、可调节磁场强度。

这些特点使得亥姆霍兹线圈在科学研究和实验中得到广泛应用，例如粒子加速器、磁共振成像等。

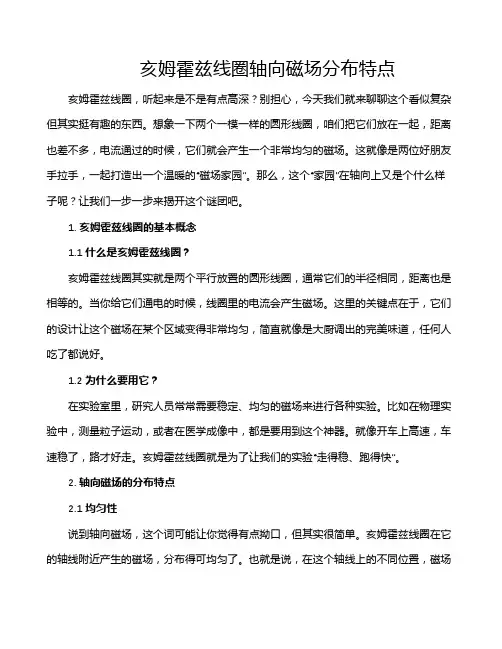

亥姆霍兹线圈轴向磁场分布特点亥姆霍兹线圈，听起来是不是有点高深？别担心，今天我们就来聊聊这个看似复杂但其实挺有趣的东西。

想象一下两个一模一样的圆形线圈，咱们把它们放在一起，距离也差不多，电流通过的时候，它们就会产生一个非常均匀的磁场。

这就像是两位好朋友手拉手，一起打造出一个温暖的“磁场家园”。

那么，这个“家园”在轴向上又是个什么样子呢？让我们一步一步来揭开这个谜团吧。

1. 亥姆霍兹线圈的基本概念1.1 什么是亥姆霍兹线圈？亥姆霍兹线圈其实就是两个平行放置的圆形线圈，通常它们的半径相同，距离也是相等的。

当你给它们通电的时候，线圈里的电流会产生磁场。

这里的关键点在于，它们的设计让这个磁场在某个区域变得非常均匀，简直就像是大厨调出的完美味道，任何人吃了都说好。

1.2 为什么要用它？在实验室里，研究人员常常需要稳定、均匀的磁场来进行各种实验。

比如在物理实验中，测量粒子运动，或者在医学成像中，都是要用到这个神器。

就像开车上高速，车速稳了，路才好走。

亥姆霍兹线圈就是为了让我们的实验“走得稳、跑得快”。

2. 轴向磁场的分布特点2.1 均匀性说到轴向磁场，这个词可能让你觉得有点拗口，但其实很简单。

亥姆霍兹线圈在它的轴线附近产生的磁场，分布得可均匀了。

也就是说，在这个轴线上的不同位置，磁场的强度几乎是一样的，像极了那条直直的白线，哪怕你走多远，它的样子都不会变。

这种均匀性让我们可以安心做各种实验，真是“安心”的代名词。

2.2 强度变化不过啊，大家也要知道，虽然在轴线上磁场很均匀，但如果你稍微偏离一点点，情况就会有所不同。

磁场的强度会随着你的位置变化而变化。

想象一下你在游乐场玩秋千，正中间的时候是最轻松的，稍微偏一点，身体就会感觉到不同的重力。

这种变化让亥姆霍兹线圈在科学实验中有更大的灵活性，能根据需要调整磁场的分布，就像调节音乐的音量一样，让整个实验都和谐起来。

3. 应用领域3.1 科学研究亥姆霍兹线圈在科学研究中的应用可谓广泛。

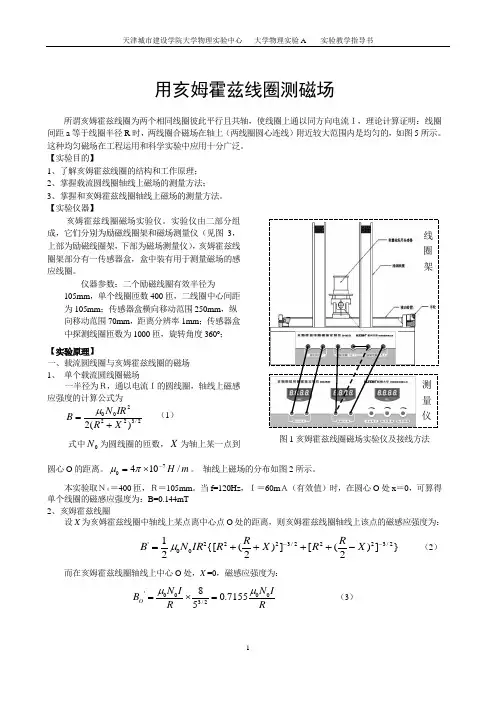

用亥姆霍兹线圈测磁场所谓亥姆霍兹线圈为两个相同线圈彼此平行且共轴，使线圈上通以同方向电流Ｉ，理论计算证明：线圈间距a 等于线圈半径R 时，两线圈合磁场在轴上（两线圈圆心连线）附近较大范围内是均匀的，如图5所示。

这种均匀磁场在工程运用和科学实验中应用十分广泛。

【实验目的】1、了解亥姆霍兹线圈的结构和工作原理；2、掌握载流圆线圈轴线上磁场的测量方法；3、掌握和亥姆霍兹线圈轴线上磁场的测量方法。

【实验仪器】亥姆霍兹线圈磁场实验仪。

实验仪由二部分组成，它们分别为励磁线圈架和磁场测量仪（见图 3，上部为励磁线圈架，下部为磁场测量仪），亥姆霍兹线圈架部分有一传感器盒，盒中装有用于测量磁场的感应线圈。

仪器参数：二个励磁线圈有效半径为105mm ，单个线圈匝数400匝，二线圈中心间距为105mm ；传感器盒横向移动范围250mm ，纵向移动范围70mm ，距离分辨率1mm ；传感器盒中探测线圈匝数为1000匝，旋转角度360o ； 【实验原理】一、载流圆线圈与亥姆霍兹线圈的磁场 1、 单个载流圆线圈磁场一半径为Ｒ，通以电流Ｉ的圆线圈，轴线上磁感应强度的计算公式为2/322200)(2X R IRN B +=μ （1）式中0N 为圆线圈的匝数，X 为轴上某一点到圆心O 的距离。

m H /10470-⨯=πμ。

轴线上磁场的分布如图2所示。

本实验取Ｎ０＝400匝，Ｒ＝105mm 。

当f=120Hz ，Ｉ＝60m Ａ（有效值）时，在圆心O 处x ＝0，可算得单个线圈的磁感应强度为：B=0.144mT 2、亥姆霍兹线圈设X 为亥姆霍兹线圈中轴线上某点离中心点O 处的距离，则亥姆霍兹线圈轴线上该点的磁感应强度为：}])2([])2({[212/3222/322200'---++++=X RR X R R IR N B μ （2） 而在亥姆霍兹线圈轴线上中心O 处，X =0，磁感应强度为：RIN RIN B O 002/300'7155.058μμ=⨯=（3）图1亥姆霍兹线圈磁场实验仪及接线方法架圈线仪量测图 2 单个圆环线圈磁场分布 图 3亥姆霍兹线圈磁场分布当实验取Ｎ０＝400匝，Ｒ＝105mm 。

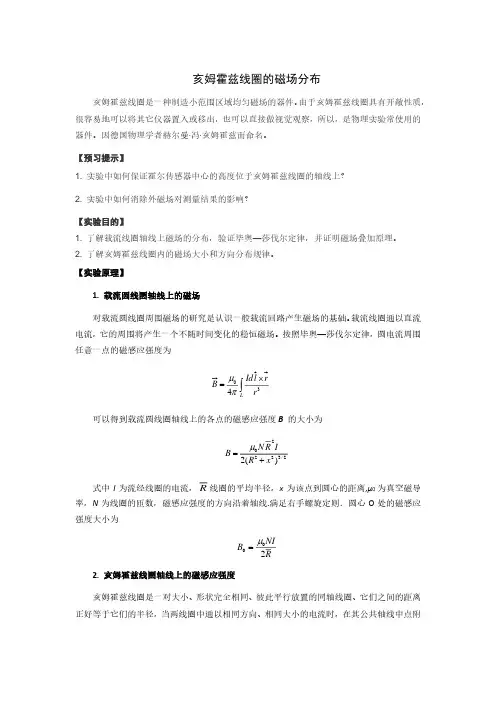

亥姆霍兹线圈的磁场分布亥姆霍兹线圈是一种制造小范围区域均匀磁场的器件。

由于亥姆霍兹线圈具有开敞性质，很容易地可以将其它仪器置入或移出，也可以直接做视觉观察，所以，是物理实验常使用的器件。

因德国物理学者赫尔曼·冯·亥姆霍兹而命名。

【预习提示】1. 实验中如何保证霍尔传感器中心的高度位于亥姆霍兹线圈的轴线上？2. 实验中如何消除外磁场对测量结果的影响？【实验目的】1. 了解载流线圈轴线上磁场的分布，验证毕奥—莎伐尔定律，并证明磁场叠加原理。

2. 了解亥姆霍兹线圈内的磁场大小和方向分布规律。

【实验原理】1. 载流圆线圈轴线上的磁场对载流圆线圈周围磁场的研究是认识一般载流回路产生磁场的基础。

载流线圈通以直流电流，它的周围将产生一个不随时间变化的稳恒磁场。

按照毕奥—莎伐尔定律，圆电流周围任意一点的磁感应强度为 ⎰⨯=Lr r l Id B 304πμ 可以得到载流圆线圈轴线上的各点的磁感应强度B 的大小为2/32220)(2x R I R N B +=μ 式中I 为流经线圈的电流，R 线圈的平均半径，x 为该点到圆心的距离,μ0为真空磁导率，N 为线圈的匝数，磁感应强度的方向沿着轴线.满足右手螺旋定则．圆心O 处的磁感应强度大小为 RNI B 200μ=2. 亥姆霍兹线圈轴线上的磁感应强度 亥姆霍兹线圈是一对大小、形状完全相同、彼此平行放置的同轴线圈、它们之间的距离正好等于它们的半径，当两线圈中通以相同方向、相同大小的电流时，在其公共轴线中点附近产生一个较广的均匀磁场区。

它的这个特点在生产、科研中有较大的实用价值。

根据磁场叠加原理，亥姆霍兹线圈轴线上某点的磁感应强度值为⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-++⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛++=--2/3222/322202221'x R R x R R R NI B μ 其中N 为每个线圈匝数。

而在亥姆霍兹线圈的中心O 处磁感应强度为2/30058⋅=R NIB μ 要特别指出的是，磁场叠加原理不仅适用于亥姆霍兹线圈，对于任何电流回路系统产生的磁场都适用。

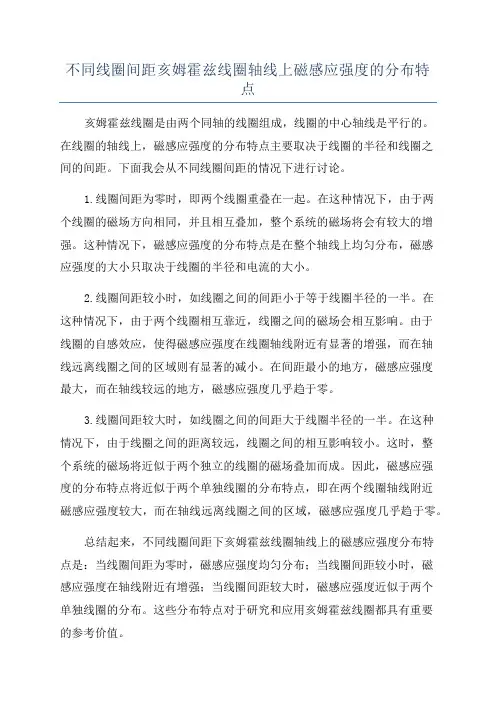

不同线圈间距亥姆霍兹线圈轴线上磁感应强度的分布特点亥姆霍兹线圈是由两个同轴的线圈组成，线圈的中心轴线是平行的。

在线圈的轴线上，磁感应强度的分布特点主要取决于线圈的半径和线圈之间的间距。

下面我会从不同线圈间距的情况下进行讨论。

1.线圈间距为零时，即两个线圈重叠在一起。

在这种情况下，由于两个线圈的磁场方向相同，并且相互叠加，整个系统的磁场将会有较大的增强。

这种情况下，磁感应强度的分布特点是在整个轴线上均匀分布，磁感应强度的大小只取决于线圈的半径和电流的大小。

2.线圈间距较小时，如线圈之间的间距小于等于线圈半径的一半。

在这种情况下，由于两个线圈相互靠近，线圈之间的磁场会相互影响。

由于线圈的自感效应，使得磁感应强度在线圈轴线附近有显著的增强，而在轴线远离线圈之间的区域则有显著的减小。

在间距最小的地方，磁感应强度最大，而在轴线较远的地方，磁感应强度几乎趋于零。

3.线圈间距较大时，如线圈之间的间距大于线圈半径的一半。

在这种情况下，由于线圈之间的距离较远，线圈之间的相互影响较小。

这时，整个系统的磁场将近似于两个独立的线圈的磁场叠加而成。

因此，磁感应强度的分布特点将近似于两个单独线圈的分布特点，即在两个线圈轴线附近磁感应强度较大，而在轴线远离线圈之间的区域，磁感应强度几乎趋于零。

总结起来，不同线圈间距下亥姆霍兹线圈轴线上的磁感应强度分布特点是：当线圈间距为零时，磁感应强度均匀分布；当线圈间距较小时，磁感应强度在轴线附近有增强；当线圈间距较大时，磁感应强度近似于两个单独线圈的分布。

这些分布特点对于研究和应用亥姆霍兹线圈都具有重要的参考价值。

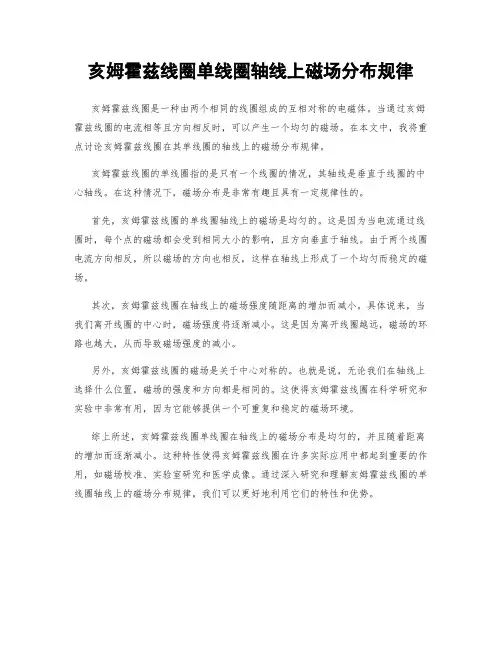

亥姆霍兹线圈单线圈轴线上磁场分布规律
亥姆霍兹线圈是一种由两个相同的线圈组成的互相对称的电磁体。

当通过亥姆霍兹线圈的电流相等且方向相反时，可以产生一个均匀的磁场。

在本文中，我将重点讨论亥姆霍兹线圈在其单线圈的轴线上的磁场分布规律。

亥姆霍兹线圈的单线圈指的是只有一个线圈的情况，其轴线是垂直于线圈的中心轴线。

在这种情况下，磁场分布是非常有趣且具有一定规律性的。

首先，亥姆霍兹线圈的单线圈轴线上的磁场是均匀的。

这是因为当电流通过线圈时，每个点的磁场都会受到相同大小的影响，且方向垂直于轴线。

由于两个线圈电流方向相反，所以磁场的方向也相反，这样在轴线上形成了一个均匀而稳定的磁场。

其次，亥姆霍兹线圈在轴线上的磁场强度随距离的增加而减小。

具体说来，当我们离开线圈的中心时，磁场强度将逐渐减小。

这是因为离开线圈越远，磁场的环路也越大，从而导致磁场强度的减小。

另外，亥姆霍兹线圈的磁场是关于中心对称的。

也就是说，无论我们在轴线上选择什么位置，磁场的强度和方向都是相同的。

这使得亥姆霍兹线圈在科学研究和实验中非常有用，因为它能够提供一个可重复和稳定的磁场环境。

综上所述，亥姆霍兹线圈单线圈在轴线上的磁场分布是均匀的，并且随着距离的增加而逐渐减小。

这种特性使得亥姆霍兹线圈在许多实际应用中都起到重要的作用，如磁场校准、实验室研究和医学成像。

通过深入研究和理解亥姆霍兹线圈的单线圈轴线上的磁场分布规律，我们可以更好地利用它们的特性和优势。

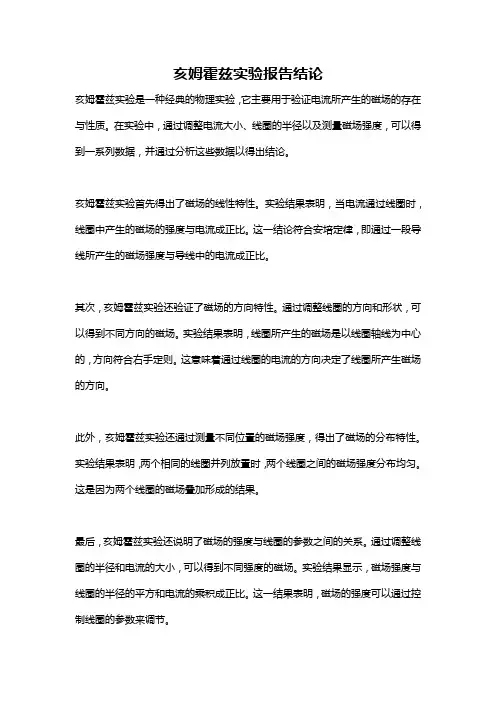

亥姆霍兹实验报告结论亥姆霍兹实验是一种经典的物理实验，它主要用于验证电流所产生的磁场的存在与性质。

在实验中，通过调整电流大小、线圈的半径以及测量磁场强度，可以得到一系列数据，并通过分析这些数据以得出结论。

亥姆霍兹实验首先得出了磁场的线性特性。

实验结果表明，当电流通过线圈时，线圈中产生的磁场的强度与电流成正比。

这一结论符合安培定律，即通过一段导线所产生的磁场强度与导线中的电流成正比。

其次，亥姆霍兹实验还验证了磁场的方向特性。

通过调整线圈的方向和形状，可以得到不同方向的磁场。

实验结果表明，线圈所产生的磁场是以线圈轴线为中心的，方向符合右手定则。

这意味着通过线圈的电流的方向决定了线圈所产生磁场的方向。

此外，亥姆霍兹实验还通过测量不同位置的磁场强度，得出了磁场的分布特性。

实验结果表明，两个相同的线圈并列放置时，两个线圈之间的磁场强度分布均匀。

这是因为两个线圈的磁场叠加形成的结果。

最后，亥姆霍兹实验还说明了磁场的强度与线圈的参数之间的关系。

通过调整线圈的半径和电流的大小，可以得到不同强度的磁场。

实验结果显示，磁场强度与线圈的半径的平方和电流的乘积成正比。

这一结果表明，磁场的强度可以通过控制线圈的参数来调节。

总结起来，亥姆霍兹实验验证了电流产生磁场的存在与性质。

通过分析实验数据，得出了磁场的线性特性、方向特性、分布特性以及强度与线圈参数之间的关系。

这些结论不仅仅在理论上验证了电磁学的基本原理，而且在实际应用中也具有重要意义，例如在电磁感应、电磁波传播等方面有广泛的应用。

因此，亥姆霍兹实验对于物理学的发展和应用具有重要的意义。

实验原理1．载流圆线圈与亥姆霍兹线圈的磁场（1） 载流圆线圈磁场一半径为Ｒ，通以电流Ｉ的圆线圈，轴线上磁场的公式为（1-1）式中为圆线圈的匝数，为轴上某一点到圆心O 的距离。

它的磁场分布图如图1-1所示。

（2）亥姆霍兹线圈所谓亥姆霍兹线圈为两个相同线圈彼此平行且共轴，使线圈上通以同方向电流Ｉ，理论计算证明：线圈间距a 等于线圈半径R 时，两线圈合磁场在轴上（两线圈圆心连线）附近较大范围内是均匀的，如图1-2所示。

23222002/)X R (IR N B +=μ0N X ,/10470m H -⨯=πμ2．霍尔效应法测磁场（1）霍尔效应法测量原理将通有电流I 的导体置于磁场中，则在垂直于电流I 和磁场B 方向上将产生一个附加电位差，这一现象是霍尔于1879电位差称为霍尔电压。

如图3-1所示N 型半导体，若在MN 两端加上电压U ，则有电流I 沿X 轴方向流动（有速度为V 运动的电子），此时在Z 轴方向加以强度为B 的磁场后，运动着的电子受洛伦兹力F B 的作用而偏移、聚集在S 平面；同时随着电子的向S 平面（下平面）偏移和聚集，在P 平面（上平面）出现等量的正电荷，结果在上下平面之间形成一个电场（此电场称之为霍尔电场）。

这个电场反过来阻止电子继续向下偏移。

当电子受到的洛伦兹力和霍尔电场的反作用力这二种达到平衡时，就不能向下偏移。

此时在上下平面（S 、P 平面）间形成一个稳定的电压（霍尔电压）。

（2）霍尔系数、霍尔灵敏度、霍尔电压设材料的长度为l ，宽为b ，厚为d ，载流子浓度为n ，载流子速度v ，则H U H E HU与通过材料的电流I有如下关系：I=nevbd霍尔电压 U H=IB/ned=R H IB/d=K H IB式中霍尔系数R H=1/ne，单位为m3/c；霍尔灵敏度K H=R H/d，单位为mV/mA 由此可见，使I为常数时，有U H= K H IB =k0B，通过测量霍尔电压U H，就可计算出未知磁场强度B。

实验名称： 亥姆霍兹线圈一、引言：有一对相同的载流圆线圈彼此平行且共轴，通以同方向电流，当线圈间距等于线圈半径时，两个载流线圈的总磁场在轴的中点附近的较大范围内是均匀的。

故在生产和科研中有较大的实用价值。

二、实验目的：1. 掌握霍尔效应原理测量磁场。

2. 测量单匝载流圆线圈和亥姆霍兹线圈轴线上的磁场分布。

三、实验原理：1. 载流圆线圈与亥姆霍兹线圈的磁场：（1）载流圆线圈：其中，R 为线圈半径，I 为电流，N 0为线圈匝数，X 为轴上某一点到圆心的距离， 为真空磁导率。

（2）亥姆霍兹线圈：X2. 电磁感应法测量磁场：；；；。

线圈等效面积为 。

3. 霍尔效应法：其中，材料宽b ，厚d ，载流子浓度n ，载流子速度v ，通过材料电流I 。

霍尔电压： ;其中，霍尔系数R H ，霍尔灵敏度K H 。

四、实验仪器：亥姆霍兹线圈实验仪五、实验内容：1. 测量圆电流线圈轴线上的磁场分布：调节仪器，使I=200mA ，以线圈中心为原点，每隔10.0mm 测量B max ，记录数据并作出磁场分布曲线图。

2. 测量亥姆霍兹线圈轴线上的磁场分布：调节仪器，使I=200mA ，以两线圈轴线上的中心为原点，每隔10.0mm 测量B max ，记录数据并作出磁场分布曲线图。

六、实验记录：1．圆线圈：2. 亥姆霍兹线圈：七、数据处理：八、实验结果：九、误差分析：1. 其他磁场对线圈磁场强度测量的干扰；2. 亥姆霍兹线圈的两个线圈的圆心不在同一水平线上，导致实验误差；3. 实验仪器本身具有一定的误差。

亥姆霍兹线圈磁场测定实验一、实验目的：1. 掌握霍尔效应原理测量磁场；2. 测量单个载流圆线圈和亥姆霍兹线圈轴线上的磁场分布；3. 验证磁场叠加原理。

二、实验仪器与器件亥姆霍兹线圈磁场测定仪一套，导线若干，霍尔元件传感器。

三、实验原理：根据毕奥—萨伐尔定律，单个载流线圈在轴线（通过圆心并与线圈平面垂直的直线）上某点的磁感应强度为：20223/22()R B N I R x μ⋅=⋅+式中0μ为真空磁导率，R 为线圈的平均半径，x 为轴线上圆心到该点的距离，N 为线圈匝数，I 为通过线圈的电流强度。

因此，圆心处的磁感应强度0B 为：亥姆霍兹线圈因德国物理学者赫尔曼·冯·亥姆霍兹而命名，是一对彼此平行且连通的共轴圆形线圈，两线圈内的电流方向一致，大小相同，线圈之间的距离d 正好等于圆形线圈的半径R 。

这种线圈的特点是能在 附近产生小范围区域均匀磁场，由于亥姆霍兹线圈具有开敞性质，很容易地可以将其它仪器置入或移出，也可以直接做视觉观察，所以，是物理实验常使用的器件。

设z 为亥姆霍兹线圈中轴线上某点离中心点O （如图1）处的距离，则亥姆霍兹线圈轴线上任意一点的磁感应强度为：⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-++⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛++⋅⋅⋅='--2/3222/322202221z R R z R R R I N B μ图1 亥姆霍兹线圈示意图由上式可知，在亥姆霍兹线圈上中心O 处（0z =）的磁感应强度'0B 为：R I N B ⋅⋅='02/3058μ四、实验内容：1. 测量单个载流圆线圈轴线上各点磁感应强度（实验装置如图2）：图2 实验装置如图2，选定其中一个线圈为载流线圈a ，测其轴线上不同位置磁感应强度B (a )的测量结果填写至表1，并与相应的理论值作比较。

要求电流I =100mA ，已知线圈平均半径10.00R cm =，线圈匝数N =500，真空磁导率70410/T m A μπ-=⨯⋅。

实验五 亥姆霍兹线圈磁场分布研究【实验目的】1. 测量单个通电圆线圈的三维磁感应强度；2. 了解亥姆霍兹线圈的原理及应用；3. 测量亥姆霍兹线圈轴线上各点的三维磁感应强度。

【实验原理】1．载流圆线圈磁场图7.1 载流圆线圈轴线上的磁场分布示意图根据毕奥—萨伐尔定律，载流线圈在轴线(通过圆心并与线圈平面垂直的直线)上某点的磁应强度为：()203222I 2MR N B R x μ=+ (7-1)式中I M 为通过线圈的励磁电流强度，N 为线圈的匝数，R 为线圈平均半径，x 为圆心到该点的距离，0μ为真空磁导率。

可得出圆心处的磁感应强度B 0为：00I 2MN B R μ= (7-2)2． 亥姆霍兹(Helmholtz)线圈在实验室中，常采用亥姆霍兹线圈产生所需要的均匀磁场。

它是由是一对匝数和半径相同的同轴载流圆线圈组成，两线圈间的距离正好等于圆形线圈的半径R 。

设Z 为亥姆霍兹线圈中轴线上某点离中心点P 的距离，则亥姆霍兹线圈轴线上任点的磁感应强度为：332222222012I ()()222M R N R R B B B R Z R Z μ--⎧⎫⎪⎪⎡⎤⎡⎤=+=++++-⎨⎬⎢⎥⎢⎥⎣⎦⎣⎦⎪⎪⎩⎭ (7-3) 而在亥姆霍兹线圈轴线上中心P 处，Z=0，所以磁感应强度B P 为：00I I 0.716MMP N N B R R μμ=≈在两个线圈的圆心O 1、O 2处，磁感应强度相等，大小都是：00I I (10.677MMO N N B R R μμ=⋅+≈在两线圈之间的轴线上其它各点，磁感应强度的量值均介于B O 与B P 之间，由此可见，P 点附近轴线上的磁场基本是均匀的。

图7.2 亥姆霍兹线圈轴线上的磁场分布示意图【实验仪器】DH4501S 型三维亥姆霍兹线圈磁场实验仪(1套，N=500，R=0.100m)、导线(3根)。

【实验内容】一 测量单个通电圆线圈轴线上的磁感应强度先将Y 向导轨、Z 向导轨均置于0，并紧固相应的螺母，使霍尔元件位于亥姆霍兹线圈轴线上。

实验四十五 用电磁感应法测磁场分布在工业、国防、科研中都需要对磁场进行测量，测量磁场的方法不少，如冲击电流计法、霍耳效应法、核磁共振法、天平法、电磁感应法等等。

本实验介绍电磁感应法测磁场的方法，它具有测量原理简单、测量方法简便及测试灵敏度较高等优点。

一 实 验 目 的（1）了解用电磁感应法测交变磁场的原理和一般方法，掌握FB-201型交变磁场实验仪及测试仪的使用方法。

（2）测量载流圆形线圈和亥姆霍兹线圈的轴向上的磁场分布。

（3）了解载流圆形线圈（或亥姆霍兹线圈）的径向磁场分布情况。

（4）研究探测线圈平面的法线与载流圆形线圈（或亥姆霍兹线圈）的轴线成不同夹角时所产生的感应电动势的值的变化规律。

二 实 验 原 理1. 载流圆线圈与亥姆霍兹线圈的磁场 （1）载流圆线圈磁场一半径Ｒ，通以电流I 的圆线圈，轴线上磁场分布的公式为： 2/322200)(2X R IR N B +=μ （1）式中N 0为圆线圈的匝数，为轴上某一点到圆心X O ′的距离。

,H/m 10470−×=πμ它的分布图如图1所示。

图1 载流圆线圈磁场分布图2 亥姆霍兹线圈的磁场分布本实验取:圆心处, m 100.0 ,A 400.0 ,4000===R I N 匝 'O 0=X ，图 3探测线圈在磁场可算得圆心O'处磁感应强度为： (T)1001.13−×=B （2）亥姆霍兹线圈(图23-2)两个相同圆线圈彼此平行且共轴，通以同方向电流I ，理论计算证明：线圈间距等于线圈半径时，两线圈合磁场在轴上（两线圈圆心连线）附近较大范围内是均匀的，这样的一对线圈称为亥姆霍兹线圈。

这种均匀磁场在科学实验中应用十分广泛，例如，显像管中的行、场偏转线圈就是根据实际情况经过适当变形的亥姆霍兹线圈。

a R2. 用电磁感应法测磁场的原理 设均匀交变磁场为（由通交变电流的线圈产生）:t B B m sin ω= 磁场中一探测线圈的磁通量为: Φ=NSB m cosθsinωt ，式中：Ｎ为探测线圈的匝数，S 为该线圈的截面积，θ为B v与线圈法线夹角，如图23-3所示。

不同线圈间距亥姆霍兹线圈轴线上磁感应强
度的分布特点
亥姆霍兹线圈是由两个相等半径的同向互相平行放置的线圈组成的，它的定义是使轴线上磁感应强度均匀分布的线圈。

但是，如果存在不同线圈间距的情况下，亥姆霍兹线圈轴线上磁感应强度的分布会受到影响。

下面，我们将分别阐述不同线圈间距下，亥姆霍兹线圈轴线上磁感应强度分布的特点。

当两个线圈间距很小的时候，称为密实型亥姆霍兹线圈。

此时，轴线上的磁感应强度呈现出近似线性分布。

当两个线圈间距增大时，磁感应强度的均匀性也会随之减弱。

当线圈间距相等时，如何解决这个问题呢？
实际上，可以通过增加更多的线圈来加强均匀性。

多圈亥姆霍兹线圈，在轴线中心的磁感应强度会更加均匀，但是边缘处仍会存在非均匀性。

此时，可以通过调整线圈的绕制密度来增强均匀性。

具体来说，中心缠绕的线圈应该比较紧密，而边缘缠绕线圈则较松散，这样可以进一步改善均匀性。

总的来说，不同线圈间距下，亥姆霍兹线圈轴线上磁感应强度的分布特点与磁场均匀性密切相关，同时也与线圈的绕制密度有关。

通过优化线圈的布局，控制线圈的绕制密度等方法，我们可以有效地改善亥姆霍兹线圈的磁场均匀性，从而更好地应用于各个领域。

亥姆赫兹线圈磁场实验报告【实验目的】1.学习和掌握霍尔效应原理测量磁场的方法2.测量载流圆线圈和亥姆赫兹线圈轴线上的磁场分布【实验原理】（1）载流圆线圈磁场，根据比奥—萨伐尔定律（2）亥姆霍兹线圈所谓亥姆赫兹线圈是两个相同的圆线圈，彼此平行且共轴，通以同方向的电流I，理论计算证明：当线圈间距a等于线圈半径R时，两线圈合磁场在轴线上附近较大范围内是均匀的。

（3）有两种方法，电磁感应法和霍尔效应法。

本实验使用的是霍尔效应法（将通有电流I的导体置于磁场中，则在垂直于电流I 和磁场B方向上将产生一个附加电势差，这一现象是霍尔于1879年首先发现，故称霍尔效应）测磁场，并且本实验使用的仪器用集成霍尔元件，已经与显示模块联调，直接显示磁场强度。

【实验仪器】磁场实验仪，亥姆赫兹线圈【实验内容及步骤】1．测量圆电流线圈轴线上磁场的分布（1）仪器使用前，先开机预热5min接好电路，调零。

（2）调节磁场实验仪的输出功率，使励磁电流有效值为A，以圆电流线圈中心为坐标原点，每隔10.0mm测一个Bm值，测I=200m 量过程中注意保持励磁电流值不变，记录数据并作出磁场分布曲线图。

2测量亥姆赫兹线圈轴线上磁场的分布（1）关掉电源，把磁场实验仪的两组线圈中串联起来（注意极性不要接反），接到磁场测试仪的输出端钮，调零。

（2）调节磁场测试仪的输出功率，使励磁电流的有效值仍为I=200Ma。

以两个圆线圈轴线上的中心点为坐标原点，每隔10min测一个Bm值，记录数据并作出磁场分布曲线图。

【数据记录及处理】1.圆电流线圈轴线上磁场分布的测量数据记录2.亥姆赫兹线圈轴线上的磁场分布的测量数据记录【实验结果分析及小结】1.本实验使用的仪器用集成霍尔元件，直接显示磁场强度2.注意连接线，防止短路3.由于有地磁场和大楼建筑物等的影响，当亥姆赫兹线圈没有电流经过时，显示值也不为零，因此在进行亥姆赫兹线圈磁场测量实验的时，需要对这个固定偏差值进行修正，即在数据处理中扣除这个出师偏差值，否则的话，测量出的值是在线圈产生的磁场上面叠加上了一个偏差值，会引起较大的测量误差。
