备战中考物理 专题2.8 简单机械作图题(含解析)

初三物理简单机械试题答案及解析1.小明同学利用身边的简易器材制作了一个捕鼠器，如图所示长1.0m重1.5N的均匀木板放在水平桌面上，木板左端离桌面沿0.4m，上面挂一诱铒，若一重0.5N的老鼠偷吃食物，沿木板向左端爬去，当老鼠爬过离桌沿______米时，木板会失去平衡，而使它落入桌子下面的水桶中．该捕鼠器是利用原理制成的【答案】0.3；杠杆【解析】均匀木板的支点在水平桌面的最左端，而木板的重心在木板的中间，所以根据杠杆平衡原理得：0.5N×L=1.5N×0.1m；解得L=0.3m；该捕鼠器是利用杠杆原理制成的。

【考点】杠杆的平衡2.纪录片《舌尖上的中国》已经播出了两季，深受广大观众的欢迎，它向人们介绍了祖国各地的美食和风土人情．如图甲是山西的一种制作美食饸饹的画面，其中压制工具的手柄可以看成一个杠杆，图乙为其简化图，请在图乙中画出阻力臂L2、作用在A点的最小动力F1和动力臂L1．【答案】如图所示：【解析】①连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向下，据此可画出最小的动力；②O为支点，点O到F2的垂线段就是F2的力臂，如图所示：【考点】力臂的画法，力的示意图3.（5分）（2014•湖北）小明在做“测量滑轮组的机械效率”的实验中，用同一滑轮组进行了三次实验，数据如表：试验次数物重G/N物体上升的高度h/cm 测力计的示数F/N测力计移动的距离s/cm1 6 3 2.5 92 6 5 2.5 183 6 8 2.5 24（1）表中“测力计移动的距离”栏目中有一个数据的记录是错误的，错误的数据是．（2）3次实验中滑轮组的机械效率是．（3）请帮助小明画出该滑轮组的绕线方式．（4）本实验得到的结论是：．【答案】（1）18cm；（2）80%；（3）如图所示；（4）滑轮组的机械效率与物体提升的高度无关．【解析】（1）由表中1、3组实验数据可知，测力计移动距离是物体上升高度的3倍，由此可知滑轮组承重绳子的有效股数n=3，由表中第2组实验数据可知，物体上升高度为5cm，测力计移动距离应该是15cm，而不是18cm，因此错误的实验数据是：18cm；（2）由表中实验数据可知，第三次实验时，滑轮组的效率：。

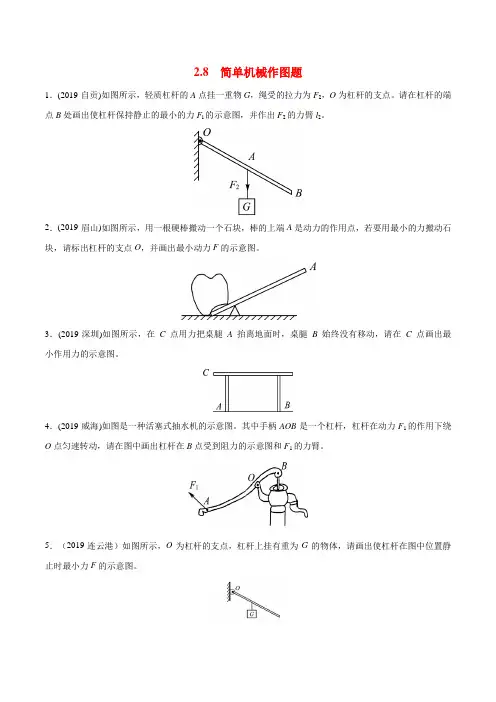

2.8 简单机械作图题1．(2019·自贡)如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。

2．(2019·眉山)如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。

3．(2019·深圳)如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。

4．(2019·威海)如图是一种活塞式抽水机的示意图。

其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。

5．（2019·连云港）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。

6．(2019·岳阳)请画出图中杠杆动力F的力臂L。

7．（2019·武威）（1）如图甲所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。

8.（2019·天水）请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

9. (2019·常州)杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于A点的最小动力F(保留作图痕迹)10．(2019·盘锦)利用滑轮组提升重物，请用笔画线代替绳子，在图中画出最省力的绳子绕法及重物所受重力的示意图。

11．(2019·昆明)请画出图中力F的力臂，并以“L”表示。

12．(2019·赤峰)工人沿台阶向上滚动圆柱形塑料桶如所示。

他在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。

13．(2019·营口)图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A 点的力视为阻力。

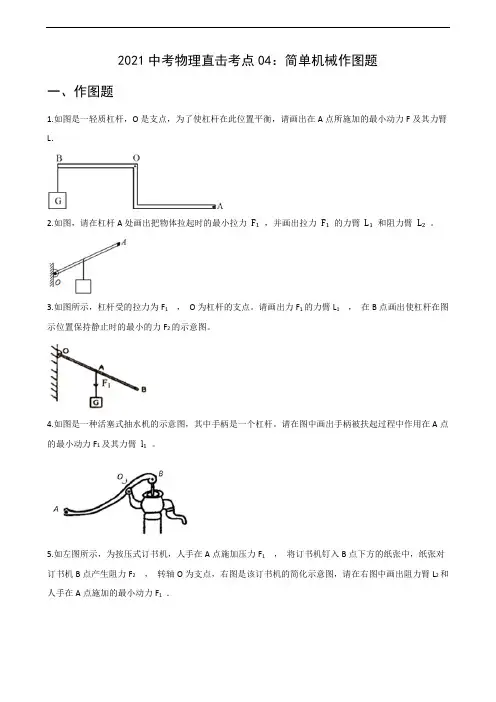

2021中考物理直击考点04：简单机械作图题一、作图题1.如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L．2.如图，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1和阻力臂L2。

3.如图所示，杠杆受的拉力为F1，O为杠杆的支点。

请画出力F1的力臂L1，在B点画出使杠杆在图示位置保持静止时的最小的力F2的示意图。

4.如图是一种活塞式抽水机的示意图，其中手柄是一个杠杆。

请在图中画出手柄被扶起过程中作用在A点的最小动力F1及其力臂l1。

5.如左图所示，为按压式订书机，人手在A点施加压力F1，将订书机钉入B点下方的纸张中，纸张对订书机B点产生阻力F2，转轴O为支点，右图是该订书机的简化示意图，请在右图中画出阻力臂L2和人手在A点施加的最小动力F1．6.用如图中的装置将重物提起来，请在图上画出最省力的绳子绕法．7.如图所示，画出滑轮组最省力的绳子绕法。

8.用如图所示的滑轮组提升重物，请画出最省力的滑轮组绕线．9.如图所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。

10.按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）11.如图小明想用一滑轮组把重为800N的物提到楼上，他所用绳子能承受的最大拉力为400N，动滑轮重为100N．为安全起见请你帮他在图中画出此滑轮组的绕绳方法。

（不计绳重和摩擦）12.（1）请作出游泳者在水下看到水上小鸟的光路图；（2）仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。

13.⑴如图1所示,小磁针静止在通电螺线管右侧,请在括号内标出通电螺线管的磁极和电源的极性。

⑵如图2所示,轻质杠杆OA在物块P和轻绳AB的共同作用下,在水平方向处于静止状态,请画出物块P所受重力和轻绳AB对杠杆的动力F1的力臂L1。

14.请画出图中重物G所受重力的示意图和拉力F的力臂（用L把力臂表示出来）.15.如图所示的杠杆中，O为支点，在一个最小的拉力F1的作用下，在图示位置保持静止，请在图中画出最小拉力F1的示意图和力F2的力臂l2________。

中考物理总复习《简单机械(滑轮)》专项练习(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力1F 、2F 和3F 匀速拉起钩码。

忽略绳子与滑轮的摩擦，下列说法中正确的是（ ）A ．1F 较大B ．3F 较大C ．2F 较大D ．1F 和2F 、3F 的大小相等2．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重力和摩擦），其中最省力的是（ ） A ．B ．C ．D ． 3．如图所示是使用简单机械匀速提升同一物体的四种方式，其中所需动力最大的是（ ）（不计机械自重和摩擦）A．B．C．D．4．生活中处处都有物理，以下说法正确的是（）A．篮球上升过程中，重力势能变小B．常用温度计把冰的温度定为0℃C．旗杆上的滑轮是动滑轮D．小安同学背着书包站在上行的电梯中，她对书包做了功5．下列设备中所对应的物理知识，错误的是（）A．重垂线——利用重力方向竖直向下B．定滑轮——省一半力C．潜水艇——改变自身重量实现沉浮D．盘山公路——利用斜面省力6．由于疫情影响人们尽量多宅在家里几天，这段时期家里肯定储备了很多罐头食品，罐头食品味道很不错，但徒手开玻璃瓶装罐头比较麻烦，而用钢匙撬瓶盖，听到“噗”的进气声，瓶盖就容易打开了。

下列有关说法正确的是（）A．瓶盖很难被打开是因为瓶内气压大于瓶外气压B．在撬瓶盖的过程中钢匙相当于省力杠杆C．“噗”的一声是瓶盖振动发出的D．玻璃瓶口的螺纹相当于滑轮7．如图甲示，重80N的物体在大小为30N的水平向左的拉力F1的作用下，在水平面上以0.4m/s的速度做匀速直线运动．再改用图乙所示的滑轮组拉物体，该物体在水平向右的拉力F2作用下，在相同的水平面上以相同的速度水平方向右匀速直线运动了0.5m（滑轮与绳子质量及滑轮与绳子的摩擦均不计）．下列说法正确的是A．物体与水平面之间的摩擦力的大小为15NB．拉力F2的功率为36WC．拉力F2的大小为90ND．拉力F2做的功为15J8．如图所示，重物G=300N，动滑轮重40N，要使重物匀速上升3m，不计摩擦和绳重，则下列说法正确的是（）A．F=640N，并向上移动6m B．F=640N，并向上移动1.5mC．F=340N，并向上移动6m D．F=150N，并向上移动l.5 m9．下列所示简单机械中，使用时不能省力但能省距离的是（）A．瓶起子B．食品夹C．水龙头开关D．定滑轮10．图甲所示，用一个动滑轮匀速提升重为600N的物体，在卷扬机拉力F的作用下，绳子自由端竖直移动的距离随时间变化的关系如图乙中的图线所示。

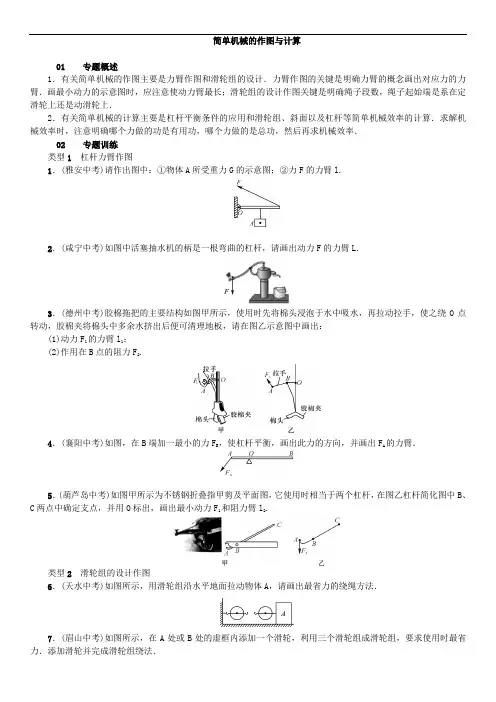

简单机械的作图与计算01 专题概述1．有关简单机械的作图主要是力臂作图和滑轮组的设计．力臂作图的关键是明确力臂的概念画出对应力的力臂．画最小动力的示意图时，应注意使动力臂最长；滑轮组的设计作图关键是明确绳子段数，绳子起始端是系在定滑轮上还是动滑轮上．2．有关简单机械的计算主要是杠杆平衡条件的应用和滑轮组、斜面以及杠杆等简单机械效率的计算．求解机械效率时，注意明确哪个力做的功是有用功，哪个力做的是总功，然后再求机械效率．02 专题训练类型1杠杆力臂作图1．(雅安中考)请作出图中：①物体A所受重力G的示意图；②力F的力臂l.2．(咸宁中考)如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.3．(德州中考)胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：(1)动力F1的力臂l1；(2)作用在B点的阻力F2.4．(襄阳中考)如图，在B端加一最小的力F B，使杠杆平衡，画出此力的方向，并画出F A的力臂．5．(葫芦岛中考)如图甲所示为不锈钢折叠指甲剪及平面图，它使用时相当于两个杠杆，在图乙杠杆简化图中B、C两点中确定支点，并用O标出，画出最小动力F1和阻力臂l2.类型2滑轮组的设计作图6．(天水中考)如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．7．(眉山中考)如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．类型3简单机械的计算8．(镇江中考)如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为支点，A为他的重心，相关长度已在图中标明．已知他的质量m＝60 kg，取g＝10 N/kg.(1)求小华受到的重力G；(2)求图示时刻地面对双手支持力F的力臂l1，并在图中画出此力臂；(3)求图示时刻地面对双手的支持力F.9．(德州中考)小李用如图所示的滑轮组把90 kg的物体提升3 m，作用在绳子自由端的拉力是400 N，不考虑绳重及摩擦(取g＝10 N/kg)．求：(1)滑轮组的机械效率；(2)动滑轮的重力．10．(荆州中考)在荆州火车站附近的荆州中学新校区的建设工地上，工人把重1 200 N的物体沿着长L＝5 m、高h＝1 m的斜面从底部匀速拉上斜面的顶端，沿斜面所用的拉力为300 N(不计空气阻力)．求：(1)将物体从斜面底部匀速拉到斜面顶端的过程中，拉力做了多少功？(2)工人使用斜面做功的机械效率是多少？(3)物体和斜面之间的摩擦力是多大？11．(咸宁中考)用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760 N，卷扬机加在绳子自由端的拉力F将物体M以0.5 m/s的速度匀速提升到10 m的高度，拉力做的功W随时间t的变化图像如图乙所示，不计钢丝绳的重、摩擦力大小，求：(1)滑轮组提升重物所做的有用功是多少？(2)滑轮组提升重物的机械效率是多少？(3)动滑轮的重力是多少？小专题(五) 简单机械的作图与计算1. 2. 3. 4.5. 6. 7.8．(1)小华受到的重力G ＝mg ＝60 kg×10 N/kg＝600 N (2)过支点做支持力F 的作用线的垂线段，即为其力臂，由图可知l 1＝100 cm ＋50 cm ＝150 cm ，如图所示：(3)根据杠杆平衡的条件可得：Fl 1＝Gl 2 F×150 cm＝600 N×100 cm F ＝400 N 9.(1)由图可知通过动滑轮绳子的段数n ＝3 物体重力G ＝mg ＝90 kg×10 N/kg＝900 N 滑轮组的机械效率：η＝W 有用W 总＝Gh Fs ＝Gh F·3h ＝900 N3×400 N ×100%＝75% (2)不考虑绳重及摩擦F ＝13(G 动＋G 物) G 动＝3F －G 物＝3×400 N－900 N ＝300 N 10.(1)知道沿斜面的拉力是300 N ，斜面的长度是5 m ，故W 总＝Fs ＝FL ＝300 N×5 m＝1 500 J (2)此时W 有＝Gh ＝1 200 N×1 m ＝1 200 J η＝W 有W 总×100%＝1 200 J1 500 J ×100%＝80% (3)W 额＝W 总－W 有＝1 500 J －1 200 J ＝300 J 根据W 额＝fL ，得到f ＝W 额L ＝300 J5 m＝60 N 11.(1)有用功：W 有＝Gh ＝760 N×10 m＝7 600 J (2)货物以0.5 m/s 的速度匀速提升到10 m 的高度 故其运动的时间是t ＝s v ＝10 m0.5 m/s ＝20 s 故据图乙可知，此时拉力做的总功是8 000 J 所以其机械效率是：η＝W 有W 总×100%＝7 600 J8 000 J ×100%＝95% (3)据图甲能看出有两段绳子吊着动滑轮，故应该费2倍的距离，所以绳子自由端移动的距离是s ＝2×10 m ＝20 m 故据(2)中的数据可知W ＝Fs ＝8 000 J ，故F ＝W s ＝8 000 J20 m ＝400N 所以动滑轮的重力是G 动＝2F －G ＝2×400 N－760 N ＝40 N。

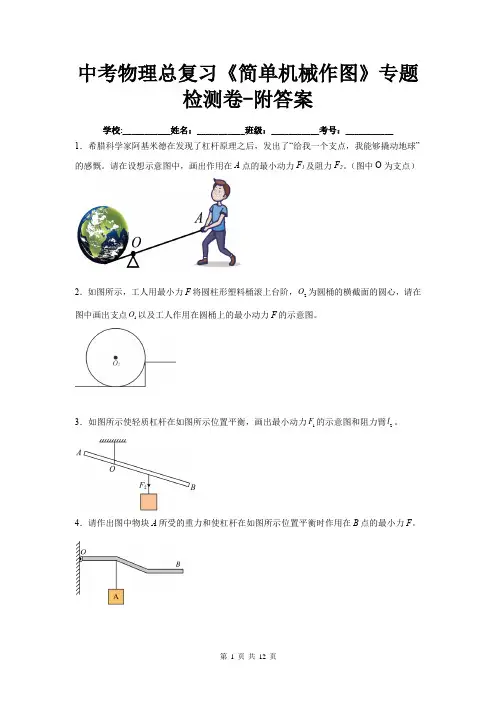

中考物理总复习《简单机械作图》专题检测卷-附答案学校:___________姓名：___________班级：___________考号：___________1．希腊科学家阿基米德在发现了杠杆原理之后，发出了“给我一个支点，我能够撬动地球”的感慨。

请在设想示意图中，画出作用在A 点的最小动力F 1及阻力F 2。

（图中O 为支点）2．如图所示，工人用最小力F 将圆柱形塑料桶滚上台阶，2O 为圆桶的横截面的圆心，请在图中画出支点1O 以及工人作用在圆桶上的最小动力F 的示意图。

3．如图所示使轻质杠杆在如图所示位置平衡，画出最小动力1F 的示意图和阻力臂2l 。

4．请作出图中物块A 所受的重力和使杠杆在如图所示位置平衡时作用在B 点的最小力F 。

5．作出图中重物A所受重力示意图，并画出力F的力臂l。

6．下图为用起子开启瓶盖的情景，此时起子可以看作是一个支点为O的杠杆，请在图中画出动力1F的力臂1l和阻力2F的大致方向。

7．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。

在图中画出力F1的力臂l1以及力F2的示意图。

8．在图中作出撬钉子时施加的最小力F1的示意图和它的动力臂l1。

9．请画出活塞式抽水机的阻力F2及阻力臂L210．请在图中画出作用在A点的力F的力臂。

11．如图所示，要用向下的力提升重物，请画出滑轮组绳子的绕法．12．图中人站在地面上拉重物，画出绳的绕法。

13．如图所示，工人站在A处用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。

14．如图，某人站在A处用一根绳子和三个滑轮提起物体B，画出最省力的绕线。

15．用笔画线代替绳子，画出拉动汽车最省力的绕绳方法。

16．如图所示，物体A的质量为100kg，A与地面间的滑动摩擦力是A重力的0.05倍，请你帮小明设计一下绳子的绕法（绳重、滑轮重、滑轮组摩擦均不计），并在图中画出绕法。

参考答案：1．【详解】根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O 为支点，要使杠杆平衡且动力最小，就应该让力F 1作用在A 点，OA 是最长的力臂L 1，则力F 1应与OA 垂直且向下；阻力F 2作用在杠杆上，竖直向下，如图所示：2．【详解】图中1O 为支点，当力臂为直径时，力臂是最长的，从支点1O 做出直径1O A ，可得最小动力F 的力臂l ，从A 垂直1O A 向上画出力F 的示意图；根据杠杆平衡的条件1122F l F l ⨯=⨯在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。

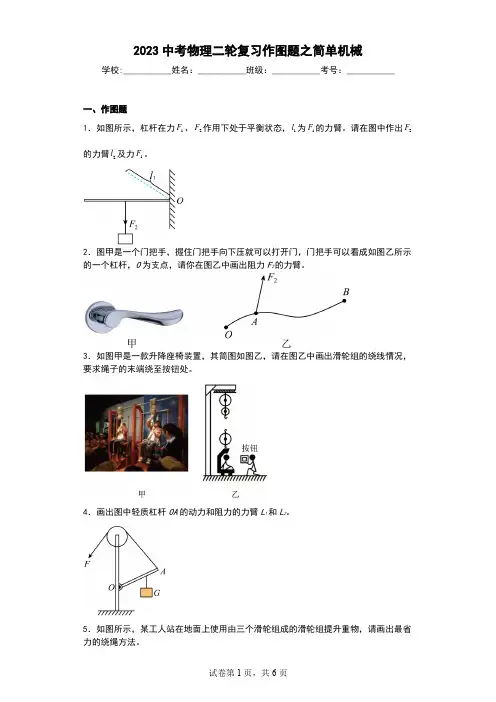

2023中考物理二轮复习作图题之简单机械学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，杠杆在力1F、2F作用下处于平衡状态，1l为1F的力臂。

请在图中作出2F 的力臂2l及力1F。

2．图甲是一个门把手，握住门把手向下压就可以打开门，门把手可以看成如图乙所示的一个杠杆，O为支点，请你在图乙中画出阻力F2的力臂。

3．如图甲是一款升降座椅装置，其简图如图乙，请在图乙中画出滑轮组的绕线情况，要求绳子的末端绕至按钮处。

4．画出图中轻质杠杆OA的动力和阻力的力臂L1和L2。

5．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。

6．如图所示杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡，请画出最小的动力F1以及杠杆受到的阻力F2。

7．如图，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图；8．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。

9．小刚站在地面上想要缓慢提升重物，在图中画出一种可行的细绳绕系方案。

臂。

11．戥（děnɡ）子是凝聚我国古代劳动人民智慧的一种小型杆秤，图为药房里使用戥子称量中药时的情景，图中已标注阻力F2，请作出阻力臂l2和动力F1。

12．“节约用水，人人有责”如图丙所示是用水后及时关闭水龙头的情景。

水龙头手柄可以视为一根杠杆，请你在图中画出施加在A点的最小动力F1及其力臂L1。

13．如图，是一个电热水壶的简易图，B为重心，用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F（O为支点，请保留作图痕迹）及水壶所受的重力的示意图。

14．如图，用滑轮组提升重物，画出最省力的绕线方法。

15．如图，轻质杠杆可绕O点转动，杠杆上吊一重物，在动力F作用下，杠杆静止在水平位置。

图中的l1为动力F的力臂，请作出动力F示意图和阻力臂l2。

（物理）中考物理简单机械试题经典及解析一、简单机械选择题1．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1=G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦）．则下列选项正确的是A．F1＞F2 η1＜η2 P1＜P2B．F1＞F2 η1=η2 P1=P2C．F1＜F2η1＜η2 P1＜P2D．F1＜F2 η1＞η2 P1＞P2【答案】B【解析】【详解】甲滑轮组n是2，乙滑轮组n是3，乙更省力．由于两个滑轮组做的有用功相同，额外功相同，它们的机械效率也相同．在相同时间内做的总功相同，它们的功率也相同．故B正确．2．山区里的挑夫挑着物体上山时，行走的路线呈“S”形，目的是A．加快上山时的速度B．省力C．减小对物体的做功D．工作中养成的生活习惯【答案】B【解析】斜面也是一种简单机械，使用斜面的好处是可以省力．挑物体上山，其实就是斜面的应用，走S形的路线，增加了斜面的长，而斜面越长，越省力，所以是为了省力．故选B．3．在生产和生活中经常使用各种机械，在使用机械时，下列说法中正确的是A．可以省力或省距离，但不能省功B．可以省力，同时也可以省功C．可以省距离，同时也可以省功D．只有在费力情况时才能省功【答案】A【解析】【详解】使用机械可以省力、省距离或改变力的方向，但都不能省功，故A选项正确；使用任何机械都不能省功，故B、C、D选项错误；4．如图所示，杠杆处于平衡状态且刻度均匀，各钩码质量相等，如果在杠杆两侧各减少一个钩码，杠杆会（）A．左端下沉B．右端下沉C．杠杆仍然平衡D．无法判断【答案】B【解析】【详解】设一个钩码重为G，一格的长度为L，原来：3G×4L=4G×3L，杠杆平衡；在杠杆两侧挂钩码处各减少一个质量相等的钩码，现在：2G×4L<3G×3L，所以杠杆不再平衡，杠杆向顺时针方向转动，即右端下沉。

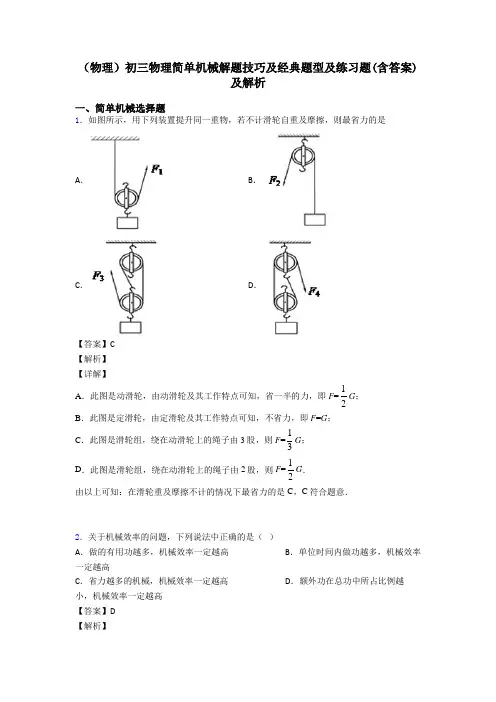

（物理）初三物理简单机械解题技巧及经典题型及练习题(含答案)及解析一、简单机械选择题1．如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是A．B．C．D．【答案】C【解析】【详解】A．此图是动滑轮，由动滑轮及其工作特点可知，省一半的力，即F=12 G；B．此图是定滑轮，由定滑轮及其工作特点可知，不省力，即F=G；C．此图是滑轮组，绕在动滑轮上的绳子由3股，则F=13 G；D．此图是滑轮组，绕在动滑轮上的绳子由2股，则F=12 G．由以上可知：在滑轮重及摩擦不计的情况下最省力的是C，C符合题意．2．关于机械效率的问题，下列说法中正确的是（）A．做的有用功越多，机械效率一定越高B．单位时间内做功越多，机械效率一定越高C．省力越多的机械，机械效率一定越高D．额外功在总功中所占比例越小，机械效率一定越高【答案】D【解析】【详解】A、做功多，有用功不一定多，有用功占总功的比例不一定高，所以机械效率不一定高，故A错误；B、有用功占总功的比例与单位时间内做功多少无关，故B错误；C、省力多的机械的机械效率往往偏低，故C错误；D、额外功在总功中所占比例越小，说明有用功在总功中所占的比例越大，机械效率就越高，故D正确；故选D．【点睛】①总功＝有用功+额外功；②有用功和总功的比值叫机械效率；③由机械效率的定义可知，机械效率的高低只与有用功在总功中所占的比例有关，与做功多少、功率大小无关．3．在生产和生活中经常使用各种机械，使用机械时A．功率越大，做功越快B．做功越多，机械效率越高C．做功越快，机械效率越高D．可以省力、省距离，也可以省功【答案】A【解析】【分析】（1）功率是表示做功快慢的物理量，即功率越大，做功越快；（2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大；（3）功率和效率是无必然联系的；（4）使用任何机械都不省功．【详解】A．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A正确；B．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B错误；C．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C错误；D．使用任何机械都不省功，故D错误．故选A．4．如图所示，小丽分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2，若不计绳重与摩擦，则A．W1 = W2η1 = η2B．W1 = W2η1< η2C ．W 1 < W 2 η1 > η2D ．W 1 > W 2 η1 < η2【答案】C 【解析】 【分析】由图可知甲是定滑轮，乙是动滑轮，利用乙滑轮做的额外功多，由“小明分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面”可知两种情况的有用功，再根据总功等于有用功加上额外功，可以比较出两种情况的总功大小．然后利用100%W W 有总η=⨯即可比较出二者机械效率的大小． 【详解】因为用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，所以两种情况的有用功相同；根据W W η=有总可知：当有用功一定时，利用机械时做的额外功越少，则总功越少，机械效率越高．而乙滑轮是动滑轮，所以利用乙滑轮做的额外功多，则总功越多，机械效率越低．即1212W W ηη＜，＞． 【点睛】本题考查功的计算和机械效率的大小比较这一知识点，比较简单，主要是学生明确哪些是有用功，额外功，总功，然后才能正确比较出两种情况下机械效率的大小．5．如图用同一滑轮，沿同一水平面拉同一物体做匀速直线运动，所用的拉力分别为F 1、F 2、F 3，下列关系中正确的是A ．F 1＞F 2＞F 3B ．F 1＜F 2＜F 3C ．F 2＞F 1＞F 3D ．F 2＜F 1＜F 3 【答案】D 【解析】 【详解】第一个图中滑轮为定滑轮，因为定滑轮相当于一个等臂杠杆，不能省力， 所以根据二力平衡，此时拉力F 1=f ；第二个图中滑轮为动滑轮，因为动滑轮可省一半的力， 所以根据二力平衡，此时拉力F 2=12f ； 第三个图中滑轮为动滑轮，由二力平衡可知此时的拉力等于两股绳子向右的拉力，即F 3=2f ；由此可得F2< F1< F3.故D正确.6．山区里的挑夫挑着物体上山时，行走的路线呈“S”形，目的是A．加快上山时的速度B．省力C．减小对物体的做功D．工作中养成的生活习惯【答案】B【解析】斜面也是一种简单机械，使用斜面的好处是可以省力．挑物体上山，其实就是斜面的应用，走S形的路线，增加了斜面的长，而斜面越长，越省力，所以是为了省力．故选B．7．下列关于功率和机械效率的说法中，正确的是（）A．功率大的机械，做功一定多B．做功多的机械，效率一定高C．做功快的机械，功率一定大D．效率高的机械，功率一定大【答案】C【解析】试题分析：根据功、功率、机械效率的关系分析．功率是单位时间内做的功的多少，机械效率是有用功与总功的比值．解：A、说法错误，功率大，只能说明做功快；B、说法错误，由于机械效率是有用功与总功的比值，故做功多，不一定机械效率就大；C、说法正确；D、说法错误，机械效率高，只能说明有用功在总功中占的比例大．故选C．8．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1＝G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦）．则下列选项正确的是A．F1＞F2；η1＝η2；P1＝P2B．F1＞F2；η1＞η2；P1＞P2 C．F1＜F2；η1＜η2；P1＜P2D．F1＜F2；η1＞η2；P1＞P2【答案】A【解析】【详解】不计绳重及摩擦，因为拉力F＝1n（G+G轮），n1＝2，n2＝3，所以绳子受到的拉力分别为：F1＝12（G1+G轮），F2＝13（G2+G轮），故F1＞F2；故CD错误；因为动滑轮重相同，提升的物体重和高度相同，W额＝G轮h，W有用＝G物h，所以利用滑轮组做的有用功相同、额外功相同，总功相同；由η＝WW有用总可知，机械效率相同，η1＝η2；又因为所用时间相同，由P＝Wt可知，拉力做功的功率P1＝P2，故B错误，A正确．故选A．9．小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升5m．已知物体A 重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是A．水平地面对小勇的支持力做功为6000JB．小勇做的有用功为3000JC．小勇拉力的功率为250WD．此滑轮组的机械效率为80%【答案】D【解析】水平地面对小勇的支持力与小勇运动的方向是垂直的，支持力不做功，故A错；小勇做的有用功就是克服物体的重力做的功W有=Gh=800N×5m=4000J，故B错；小勇做的总功为W 总=Fs=500N×10m=5000J，拉力的功率为P=W总/t=5000J/10s=500W，故C错；滑轮组的机械效率为η=W有/W总=4000J/5000J=80%，故D正确；应选D．10．如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是A．杠杆仍能平衡B．杠杆不能平衡，右端下沉C．杠杆不能平衡，左端下沉D．无法判断【答案】C【解析】【详解】原来杠杆在水平位置处于平衡状态，此时作用在杠杆上的力分别为物体A、B的重力，其对应的力臂分别为OC、OD，根据杠杆的平衡条件可得：m A gOC=m B gOD，由图示可知，OC＞OD．所以m A＜m B，当向支点移动相同的距离△L时，两边的力臂都减小△L，此时左边为：m A g（OC﹣△L）=m A gOC﹣m A g△L，右边为：m B g（OD﹣△L）=m B gOD﹣m B g△L，由于m A＜m B，所以m A g△L＜m B g△L；所以：m A gOC﹣m A g△L＞m B gOD﹣m B g△L．因此杠杆将向悬挂A物体的一端即左端倾斜．故选C．11．质量为60kg的工人用如图甲所示的滑轮组运送货物上楼．已知工人在1min内将货物匀速提高6m，作用在钢绳的拉力为400N，滑轮组的机械效率随货物重力的变化如图乙所示（机械中摩擦和绳重均不计）．下列说法正确的是A ．作用在钢绳上的拉力的功率为400WB ．动滑轮的重力为200NC ．人对绳子的最大拉力为1000ND ．该滑轮组的最大机械效率为83.3% 【答案】B 【解析】 【分析】（1）由图可知，n=3，则绳端移动的距离s nh = ，利用W Fs = 求拉力做的功，再利用WP t=求拉力的功率； （2）由图乙可知，物重G=300N 时，滑轮组的机械效率η=60%，利用=33W Gh Gh GW Fs F h Fη===有总求拉力；因机械中摩擦力及绳重忽略不计，拉力13F G G =+动（），据此求动滑轮重力；（3）该工人竖直向下拉绳子自由端运送货物时，绳子的最大拉力等于工人的重力； （4）利用13F G G =+动（）求提升的最大物重，滑轮组的最大机械效率()()W G h G W G G h G G 有最大最大大总最大动最大动η===++ .【详解】（1）由图可知，n=3，则绳端移动的距离：36m 18m s nh ==⨯= ， 拉力做的功：400N 18m 7200J W Fs ==⨯=总， 拉力的功率：7200J120W 60sW P t ===总，故A 错； （2）由图乙可知，物重G=300N 时，滑轮组的机械效率η=60%， 根据=33W Gh Gh G W Fs F h Fη===有总可得：拉力300N 500167N 3360%3G N F η===≈⨯，因机械中摩擦力及绳重忽略不计，则()13F G G =+动， 所以，5003N 200N 300N 3G nF G =-=⨯-=动 ，故B 正确； （3）该工人竖直向下拉绳子自由端运送货物时，绳子的最大拉力：60kg 10N/kg 600N F G mg ===⨯=人大 ，故C 错；（4）由()13F G G =+动可得，提升的最大物重：3600N 200N 1600N G nF G =-=⨯-=大大动 ，机械中摩擦和绳重均不计，则滑轮组的最大机械效率：()()1600N 100%88.9%1600N 200NW G h G W G G h G G 有最大最大大总最大动最大动η====⨯=+++，故D错． 故选B ．12．利用如图所示的滑轮，在粗糙水平面上匀速拉动物体，下列叙述正确的是（ ）A ．重力做的功是有用功B ．拉力F 1做的功是额外功C ．绳子自由端的拉力F 做的功是总功D ．该滑轮的机械效率可能等于100% 【答案】C【解析】A 、由图知，是水平使用动滑轮拉动物体，克服物体受到的摩擦力做的功为有用功，故A 错；B 、由图知，是水平使用动滑轮拉动物体，克服物体受到的摩擦力做的功，即拉力F 1做的功为有用功，克服绳与动滑轮之间的摩擦、克服动滑轮和绳重而做的功为额外功，故B 错；C 、绳子自由端的拉力F 做的功包括有用功、额外功，为总功，故C 正确；D 、在拉动物体的过程中要克服绳与动滑轮之间的摩擦、要克服动滑轮和绳重而做一定的额外功，使得有用功小于总功，该滑轮的机械效率总小于100%，故D 错． 故选C ．13．将一个重为4.5N 的物体沿斜面从底端匀速拉到顶端（如图所示），斜面长1.2m ，高0.4m ，斜面对物体的摩擦力为0.3N （物体大小可忽略）．则下列说法正确的是A ．沿斜面向上的拉力0.3NB ．有用功0.36J ，机械效率20%C ．有用功1.8J ，机械效率20%D ．总功2.16J ，机械效率83.3%【答案】D 【解析】试题分析：由题意知：物重G=4.5N ，高h=0.4m ，斜面长L=1.2m ，受到的摩擦力f=0.3N ，则所做的有用功W 有=Gh=4.5N×0.4m=1.8J ，所做的额外功W 额=fL=0.3N×1.2m=0.36J ．故总功为W 总=W 有+W 额=1.8J+0.36J=2.16J ，机械效率η=W 有/W 总=1.8J/2.16J=83.3%．故选项D 是正确的．【考点定位】功、机械效率的相关计算．14．甲乙两个滑轮组如图所示 ，其中的每一个滑轮都相同，用它们分别将重物G 1、G 2提高相同的高度，不计滑轮组的摩擦，下列说法中正确的是（ ）A ．若G 1= G 2，拉力做的额外功相同B ．若G 1= G 2，拉力做的总功相同C ．若G 1= G 2，甲的机 械效率大于乙的机械效率D ．用甲乙其中的任何一个滑轮组提起不同的重物，机械效率不变 【答案】C 【解析】 【详解】有用功为GH ，若12G G =则有用功相等．对动滑轮做的功为额外功W G H =⨯额动，乙的动滑轮质量大额外功多，因此乙的总功多，机械效率低．答案AB 错，C 对．同一个滑轮组提起不同的重物，有用功不同，额外功相同，机械效率不同，提升重物越重机械效率越高．D 错．15．用如图甲所示的装置来探究滑轮组的机械效率η与物重G 物的关系，改变G 物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G 物关系如图乙所示，若不计绳重和摩擦，则下列说法正确的是（ ）A ．同一滑轮组机械效率η随G 物的增大而增大，最终将超过100%B．G物不变，改变图甲中的绕绳方式，滑轮组机械效率将改变C．此滑轮组动滑轮的重力为2ND．当G物=6N时，机械效率η=66.7%【答案】D【解析】【详解】A、使用滑轮组时，克服物重的同时，不可避免地要克服动滑轮重、摩擦和绳子重做额外功，所以总功一定大于有用功；由公式η=知：机械效率一定小于1，即同一滑轮组机械效率η随G物的增大而增大，但最终不能超过100%，故A错误；B、G物不变，改变图甲中的绕绳方式，如图所示，因为此图与题干中甲图将同一物体匀速提高相同的高度，所以所做的有用功相同，忽略绳重及摩擦时，额外功：W额=G轮h，即额外功W额相同，又因为W总=W有+W额，所以总功相同，由η=可知，两装置的机械效率相同，即η1=η2．故B错误；C、由图可知，G=12N，此时η=80%，则η=====，即80%=，解得G动=3N，故C错误；D、G物=6N时，机械效率η=×100%=×100%=×100%=×100%≈66.7%．故D正确．故选D．16．分别用如图所示的甲、乙两个滑轮组，在5s内将重为100N的物体G匀速提升2m，每个滑轮的重均为10N．不计绳重及摩擦，此过程中（）A．拉力F甲小于拉力F乙B．F甲做的功大于F乙做的功C．甲滑轮组的机械效率小于乙滑轮组的机械效率D．F甲做功的功率等于F乙做功的功率【答案】D【解析】【详解】由题可知,甲乙两滑轮组均将相同物体提升相同高度,由W有＝Gh可知W甲有＝W乙有；不计绳重及摩擦,均只需克服动滑轮自重做额外功,甲乙中均只有一个动滑轮,且动滑轮的重相同,由W额＝G动h可知W甲额＝W乙额，因为W总＝W有+W额,所以W总甲＝W总乙。

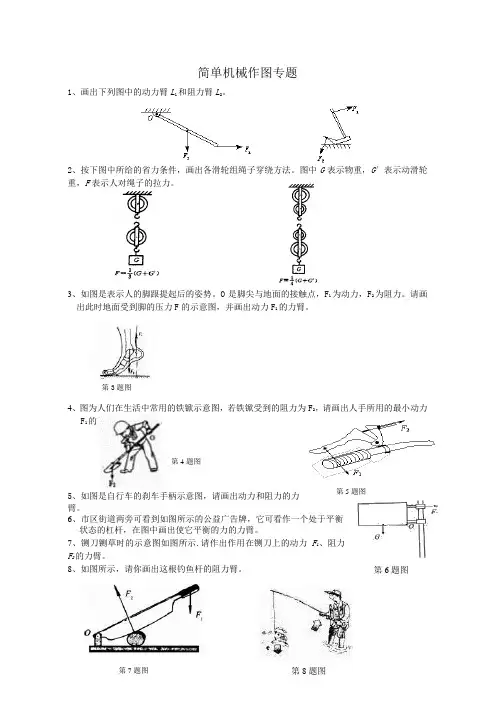

简单机械作图专题1、画出下列图中的动力臂L 1和阻力臂L 2。

2、按下图中所给的省力条件，画出各滑轮组绳子穿绕方法。

图中G 表示物重，G ′表示动滑轮重，F 表示人对绳子的拉力。

3、如图是表示人的脚跟提起后的姿势。

O 是脚尖与地面的接触点，F 1为动力，F 2为阻力。

请画出此时地面受到脚的压力F 的示意图，并画出动力F 1的力臂。

4、图为人们在生活中常用的铁锨示意图，若铁锨受到的阻力为F 2，请画出人手所用的最小动力F 1的方向和阻力臂L 2。

5、如图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。

6、市区街道两旁可看到如图所示的公益广告牌，它可看作一个处于平衡状态的杠杆，在图中画出使它平衡的力的力臂。

7、铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F 1、阻力F 2的力臂。

8、如图所示，请你画出这根钓鱼杆的阻力臂。

第3题图第4题图第5题图 第6题图 第7题图 第8题图9、玩具"不倒翁"被扳倒后会自动立起来。

请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。

（黑点表示"不倒翁"的重心）10、如图是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力。

11、在图中画出小锤所受阻力F 2以及动力F 1的力臂．12、如图所示，硬棒能绕它的上端O 点转动，试画出力F 1和F 2的力臂L 1、L 2.13、画出图中最省力的绕绳方法。

14、请你在图中画出使用剪刀时，杠杆AOB 所受动力F 1的示意图及动力臂L 1、阻力臂L 2。

15、如图是一个瓶盖起子，请标出支点O 和阻力F 2。

16、如图所示，陈师傅想用最省力的方法把一个油桶推上台阶，请你帮他在图中画出这个力。

17、如图所示，均匀杆可绕O 转动，在力F 作用下静止在水平位置，L 为F 的力臂，请在图中作出杆重力G 示意图和力F 的方向。

18．如图12-2所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）第9题图 第10题图第11题第12题图 第15题图第16题图 第17题图 第13题图 第14题图第18题图19.请在图2中用力的示意图表示。

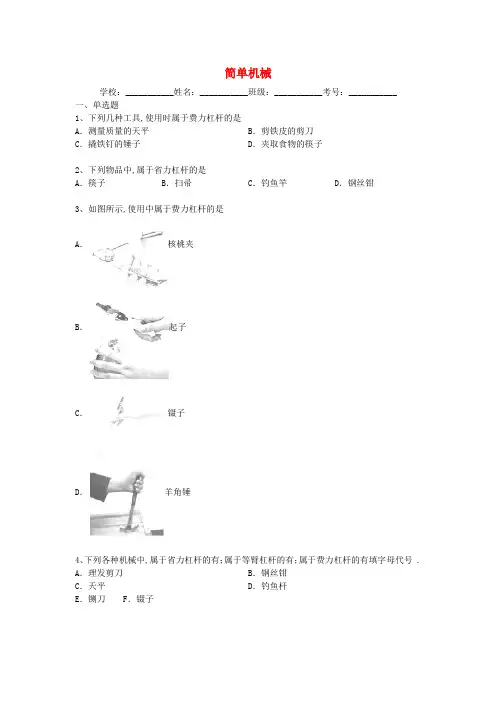

简单机械学校：___________姓名：___________班级：___________考号：___________一、单选题1、下列几种工具,使用时属于费力杠杆的是A．测量质量的天平B．剪铁皮的剪刀C．撬铁钉的锤子D．夹取食物的筷子2、下列物品中,属于省力杠杆的是A．筷子B．扫帚C．钓鱼竿D．钢丝钳3、如图所示,使用中属于费力杠杆的是A．核桃夹B．起子C．镊子D．羊角锤4、下列各种机械中,属于省力杠杆的有；属于等臂杠杆的有；属于费力杠杆的有填字母代号 . A．理发剪刀B．钢丝钳C．天平D．钓鱼杆E．铡刀F．镊子5、下列机械或工具的使用,属于费力杠杆的是6、如图重为G的均匀木棒竖直悬于O点,在其下端施一水平拉力F,让棒缓慢转到图中虚线所示位置．在转动的过程中A．动力臂逐渐变大B．阻力臂逐渐变小C．动力F逐渐变大D．动力F逐渐减小7、如图所示,用一根绳子绕过定滑轮,一端拴在钩码上,手执另一端,分别用力F1、F2、F3匀速拉起钩码.忽略绳子与滑轮的摩擦,下列说法中正确的是A．F1较小B．F2较大C．F1、F2、F3的大小不能确定D．如果将钩码提升相同的高度,那么力F1、F2、F3做的功相等8、如图所示,将体积相同的物体G1、G2分别挂在杠杆的两端,杠杆处于平衡状态;若将两个物体G1、G2同时浸没在水中,则A．杠杆仍能保持平衡B．杠杆不能平衡,A端下沉C．杠杆不能平衡,B端下沉D．无法确定杠杆的状态9、取一根粗细均匀的直铁丝,在它的中点用线悬挂起来,铁丝恰好水平平衡．如果把其右半段对折起来,如图所示,那么铁丝将A．仍保持水平平衡B．往左端下沉C．往右端下沉D．无法确定、如图所示,甲、乙两个实心小球,体积之比为3∶1,分别挂在轻质杠杆AB两端,杠杆水平位置平衡,测得OA∶OB＝1∶2,则甲、乙两球的密度之比为A．2∶3B．3∶2C．1∶6D．6∶111、室内垃圾桶平时桶盖关闭不使垃圾散发异味,使用时用脚踩踏板,桶盖开启．根据室内垃圾桶的结构示意图可确定A．桶中只有一个杠杆在起作用,且为省力杠杆B．桶中只有一个杠杆在起作用,且为费力杠杆C．桶中有两个杠杆在起作用,且都是省力杠杆D．桶中有两个杠杆在起作用,一个是省力杠杆,一个是费力杠杆12、如图所示,杠杆始终处于水平平衡状态,改变弹簧测力计拉力的方向,使其从①一②一③．此过程中,弹簧测力计的示数将A．逐渐变大B．逐渐变小C．先变大后变小D．先变小后变大13、如图所示,是一种指甲刀的结构示意图,下列说法正确的是A．ABC是一个省力杠杆B．D处刀刃较薄,可以增大压力C．杠杆ABC上有粗糙的花纹,可以减小摩擦D．指甲刀只有两个杠杆,一个省力杠杆,一个费力杠杆14、如图所示的生活用具中,使用时属于费力杠杆的是A．瓶起子B．镊子C．钢丝钳子D．剪纸剪刀15、如图所示,在调节平衡后的杠杆两侧,分别挂上相同规格的钩码,杠杆处于平衡状态．如果两侧各去掉一个钩码,下列说法正确的是A．左端下沉B．右端下沉C．仍然平衡D．无法判断二、填空题16、如图中AOB可绕O点无摩擦转动的轻杆,A端挂重300N的物块,AO与OB长度之比为5：4．人始终沿竖直方向拉挂在B端的轻环．要使轻杆水平平衡,人应施加拉力为N,人要不被拉起,则人重至少为N．与水平平衡相比,当轻杆在图中虚线位置平衡时,人的拉力将选填“变大”,“变小”,“不变”．17、如图所示,轻质杠杆OB静止于水平位置上,且OB=3AO,若物体C所受的重力为60N,则力F为_______ N.18、如图所示,A装置是滑轮定/动.若用20N的拉力将旗帜匀速提升15m,则拉力所做的功为_________J.19、各式各样的剪刀都可看作杠杆．如图所示,要剪开铁皮,应该用最合适,剪纸或布时,应该用最合适．选填“a”或“b”.20、花匠手握如图所示的修枝剪刀把手的末端,便可以轻松地剪断树枝．这时修枝剪刀属于杠杆,它的支点在点.使用时,若在轴上加润滑油,则可以提高杠杆的．21、刘佳的妈妈从超市买回一袋胡萝卜,刘佳捡了一个最大的用细线系好挂在弹簧测力计上如图所示;胡萝卜重为N,如果在系线处将胡萝卜切成两段,则G A_______G B选填“大于”、“小于”或“等于”;22、李刚同学在放学回家途中,发现自行车上固定车筐的一个螺丝帽松动了,为了更好的固定螺丝帽,他决定到修车师傅那里借两样工具.根据你的经验,李刚同学可能借哪两样工具、;23、如图所示,质量为50kg的人,站在质量为30kg的吊篮内,他至少用N的拉力拉住绳子,才能使自己和吊篮在空中保持静止．g取10N/kg,不计轮重和摩擦24、天平实质是一个杠杆．在调节天平平衡时,发现指针如图所示偏向分度盘的左侧,此时应将平衡螺母向调．25、卓筒井被誉为中国古代第五大发明,如图甲所示．卓筒井的钻探原理是通过如图乙所示的装置,使钻头一起一落上下运动,连续不断,即可将井中岩石击碎,然后再用专用工具将井中泥沙、碎石取出,直至打到食盐水层．卓筒井一般深约100m,井口直径10～12cm,为了防止井壁坍塌,古人用一种粗如碗口大小的竹子,将竹节掏空,筒筒相连,插入井中,起到了固定井壁的作用．取食盐水时,将钻头换成取水桶,放入井底,将食盐水装满,再扳起花车,食盐水便取出来．请回答下列问题：1打井时,为了增强击碎岩石的效果,钻头的质量取一些好．选填“小”或“大”2花车属于轮轴,使用它提升重物时的优点是．选填“省力”或“省距离”3把食盐水变成盐主要经过“晒”和“煎”两个过程,“晒”和“煎”涉及到的物态变化都是．三、实验题注释26、在探究杠杆平衡条件的实验中：1小明发现杠杆右端低左端高,要使它在水平位置平衡,应将杠杆右端的平衡螺母向调节,小明调节杠杆在水平位置平衡的主要目的是.2如图甲所示,在杠杆左边A处挂四个相同钩码,要使杠杆在水平位置平衡,应在杠杆右边B 处挂同样钩码个.3如图乙所示,用弹簧测力计在C处竖直向上拉,当弹簧测力计逐渐向右倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将选填：“变大”、“变小”、“不变”,其原因是.27、在探究“研究杠杆平衡条件”的实验,某同学在调节杠杆水平位置平衡时,发现杠杆的右端翘起,如图所示,他可以调节右端的螺母,使它向填“左”或“右”移动,使杠杆在位置平衡,目的是：;28、如图甲所示,小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个;1实验前,将杠杆中点置于支架上,当杠杆静止时,发现杠杆右端下沉;此时,应把杠杆两端的平衡螺母向选填“左”或“右”调节,使杠杆在不挂钩码时,保持并静止,达到平衡状态;这样做的好处是：便于在杠杆上直接测量;2杠杆调节平衡后,小明在杠杆上A点处挂4个钩码,在B点处挂6个钩码杠杆恰好在原位置平衡;于是小明便得出了杠杆的平衡条件为：;他这样得出的结论是否合理；为什么;3实验结束后,小明提出了新的探究问题：“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立”于是小组同学利用如图乙所示装置进行探究,发现在杠杆左端的不同位置,用弹簧测力计竖直向上拉使杠杆处于平衡状态时,测出的拉力大小都与杠杆平衡条件不相符;其原因是：;29、小明要测量一根1m左右、粗细和质地都均匀的细木棒的质量,通过估测发现木棒的质量会超出现有天平的量程．于是,他想用其他方法进行测量．现有器材：天平、一块质量适当的金属块、一把量程为20cm的刻度尺和几根足量长的细绳．要求：只利用现有器材请你帮他设计测量这根细木棒质量的方案,1写出主要实验步骤和需测量的物理量；2写出木棒质量的数学表达式用测量量表示;30、小阳想通过实验测出某种油的密度ρ油;他找来一根直硬棒,用细线系在硬棒的中点O 并把硬棒悬挂起来,硬棒在水平位置平衡;他将石块M挂在硬棒的右端点E、密度为r的金属块N挂在硬棒的左端点C时,硬棒在水平位置再次平衡,如图所示;当把金属块N浸没在待测密度的油中,把石块M从E点移动到D点时,硬棒第三次在水平位置平衡;如果用L1表示O、C 两点间的距离,用L2表示O、D两点间的距离,则r油＝_____________;2分四、作图题31、请画出图中拉力F对支点O的力臂L;32、6分1在图①中用力的示意图画出物体A受到的重力;2在图②中画出动力F的动力臂L;33、1如图1所示是某工人在用撬棒移动石块,试在图中画出动力F1的力臂.2如图2中用滑轮组将陷在泥中的汽车拉出来,试画出最省力的绕绳方法.3如图3所示,曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆挂上重物G后在图示位置平衡,请作出最小动力F的示意图及其力臂L.34、以O 为支点质量忽略不计的杠杆挂上10N 重物A,杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用,处于平衡;在图中画出1F A的力臂l A；2F B的示意图并标示它的大小;五、计算题35、如阁所示,杠杆AB放在钢制水平凹槽BC中,杠杆AD能以B点或C点力支点在竖直平面内转动,BC=0.2m,细绳的一端系在杠杆的A端,另一端绕过动滑轮固定在天花板上,物体E挂在动滑轮的挂钩上,浸没在水中的物体H通过细绳挂在杠杆的D端,与杠扞D端固定连接的水平圆盘的上表面受到的压力为F;已知,动滑轮的质量,物体H的密度,AD= ,CD =" 0.2m" ,杠杆、圆盘、细绳的质量及摩擦均忽略不计,g 取,为使扛杆AD保持水平平衡,求：1物体E的最小质量m；2物体H的最小体枳V.36、如图所示,重物A是体积为10dm3,密度为×103kg/m3的实心金属块,将它完全浸没在水中,始终未提出水面;若不计磨擦和动滑轮重,要保持平衡;g=10N/kg求：1重物A受到的浮力为多少2作用于绳端的拉力F是多少3若缓慢将重物A提升2m,拉力做的功是多少4若实际所用拉力为300N,此时该滑轮的效率是多少37、用不等臂的天平来称量某物体,当物体放在左盘里,往右盘加m1的砝码时天平平衡；当把同一物体放在右盘里,往左盘里加m2的砝码时,天平平衡;试根据杠杆平衡条件证明：物体的实际质量：38、如图是锅炉上的保险阀,当阀门受到的蒸汽压强超过安全值时,阀门被顶开,蒸汽跑出一部分,使锅炉内的蒸汽压强减小,已知杠杆重可以忽略不计,OA与AB长度的比值为1∶3,阀门的面积是3 cm2,要保持锅炉内、外气体的压强差是×105 Pa,应将质量为多大的重物挂在杠杆的B点g取10 N/kg39、2012年6月我国自主研制的“蛟龙号”载人深潜器成功完成7000m深海探测,最大下潜深度7062米;如图甲所示,母船正在向海中投放“蛟龙号”,调控两根伸缩杆,使“∩”形架绕固定在甲板上的转轴转动至图甲所示位置时停止,然后由固定在“∩”形架顶部的绞车通过钢缆释放深潜器;处在图甲所示位置的“∩”形架可以简化为图乙中以O为支点的杠杆,OB表示“∩”形架,CD表示两根伸缩杆,O到CD的距离为2m,OD、OE的长度分别为3m、6m;深潜器的质量为25t,总体积为24.5m3;不考虑“∩”形架、两根伸缩杆和绞车的重力,设海水的密度ρ海水=×103kg/m3且不变;1“蛟龙号”所受重力是多少2“蛟龙号”达到最大下潜深度时,所受海水的压强是多少3在绞车匀速向下释放“蛟龙号”至刚浸没的过程中,钢缆BE起吊拉力的功率随时间变化的图象如图丙所示,图中P1＝2P2;求t1时刻伸缩杆CD所受的拉力不考虑水的阻力;40、如图装置为某学生在科技创新大赛时发明的可以直接测量液体密度的“密度天平”.其制作过程和原理如下：选择一根长l 米的杠杆,调节两边螺母使杠杆在水平位置平衡,在左侧离中点10厘米的A位置用细线固定一个质量为150克、容积为80毫升的容器;右侧用细线悬挂一质量为50克的钩码细线的质量忽略不计;测量时往容器中加满待测液体,移动钩码使杠杆在水平位置平衡,在钩码悬挂位置直接读出液体的密度;l该“密度天平”的“零刻度”应标在右端离支点O_________厘米处；2该“密度天平”的量程为多大3若将钩码的质量适当增大,该“密度天平”的量程将______________选填“增大”“减小”或“不变”41、一把杆秤不计自重,提纽到秤钩距离是3cm,秤砣质量250g;用来称质量是2kg的物体,秤砣应离提纽多远,杆秤才平衡若称量某物体质量平衡时,秤砣距提纽60cm,该物体质量多大42、一人挑担子,扁担长1.2米,在A端挂上400牛的重物,B端挂上200牛的重物,欲使扁担平衡此人肩距B端多少米若两端各减100牛重物,欲使扁担平衡,肩应距B端多少米43、小明设计了一个测量物体质量的“托盘秤”,图甲是其原理示意图,其中托盘上放置物体,压力传感器R的电阻值会随所受压力大小发生变化,杠杆ABO可绕0点转动,电压表的量程为O～3V可显示质量大小．已知OB：BA=1：2,电阻R0=100．压力传感器R表面能承受的最大压力为400N,压杆与压力传感器的接触面积为2cm2,压力传感器R的电阻值随所受压力变化的图像如图乙所示．电源电压恒定不变,秤达到最大称量时,电压表的示数也达到最大值,托盘和杠杆组件的质量忽略不计．求：1该压力传感器能承受的最大压强；2电源电压；3当电压表的示数为时,托盘上被测物体的质量;g=10N／kg六、简答题44、小明同学设计了一个电动按摩棒,其结构示意图如图所示,ABO可以看做是一个杠杆,B 处有一个条形磁体,A为按摩槌头;当电磁铁中输入方向改变的交流电时,条形磁体会受到引力或斥力,带动按摩槌头A振动;某一时刻,电磁铁与条形磁体间的磁感线如图所示,请标出此时：1磁感线方向；2电磁铁上端的磁极；3螺线管中的电流方向;45、如图所示,在一次野外活动中,某同学先后用甲、乙两种方式扛着同样的包裹前进;两种方式中一种更轻便、更合理选填“甲”或“乙”请从物理学的角I度说明理由;46、生活中一些看似平常的工具却蕴含着丰富的物理知识,如图所示的钢丝钳就是其中一例;针对图中①齿状钳口；②刀口锋利；③带凹凸纹的橡胶柄套;请选择其中两例或题干外自选两例简要说出他们各应用的物理知识;47、螺旋常和杠杆结合在一起使用,以达到省力的目的;那么螺旋是如何省力的呢如图为举重螺旋千斤顶的结构示意图,设螺距为h,螺旋手柄末端到螺旋轴线的距离为L,当螺旋旋转一周时,重物被升高一个螺距;当作用在手柄末端上的最小力为F时,刚好将重为G的物体举起,此时螺旋的机械效率为η;根据上述可知,需要作用在手柄末端上的最小的力 F=_________________48、2分图所示是某建筑工地上工人师傅用手推车推砖的情形,为了减轻工人师傅的用力,在不卸砖的情况下,请你帮助工人师傅想出一个办法,并说出所想办法的道理;1办法：；2道理：;七、综合题49、电气化铁路的输电线常用如图所示的方式悬挂在钢缆上．钢缆的A端固定在电杆上,B 端通过滑轮组连接在电杆C上．1配重D是n个混凝土圆盘图中只画出3个,每个盘的质量是m．按图示的配置,钢缆在B端所受的拉力大约是多少2如果只考虑B端的牢固性,本来可以把它直接固定在电杆C上,也可以用一个很硬的大弹簧连接B和C,实际上却用滑轮组来连接,这样做的优点是什么50、如右图所示,横放在地面上的木桩重1000N,长2m,将它竖起来至少用多大的力并且在图中画出支点、阻力、动力臂和阻力臂．试卷答案1.解析试题分析：先判断杠杆在使用过程中,动力臂和阻力臂的大小关系,再判断它是属于哪种类型的杠杆．A、天平属于等臂杠杆,不省力也不费力；B、剪铁皮的剪刀,使用时,动力臂大于阻力臂,是省力杠杆；C、撬铁钉的锤子,使用时,动力臂大于阻力臂,是省力杠杆；D、夹取食物的筷子,动力臂小于阻力臂,是费力杠杆；考点：杠杆的分类点评：本题考查的是杠杆的分类,主要包括以下几种：①省力杠杆,动力臂大于阻力臂；②费力杠杆,动力臂小于阻力臂；③等臂杠杆,动力臂等于阻力臂．2.解析试题分析：筷子、扫帚、钓鱼竿在使用过程中动力臂小于阻力臂,属于费力杠杆；钢丝钳在使用过程中动力臂大于阻力臂,属于省力杠杆．考点：杠杆的分类点评：判断杠杆类型的方法有三种：①比较动力和阻力的大小,当然动力小的是省力杠杆；②比较动力臂和阻力臂的长短,动力臂长的是省力杠杆；③比较动力和阻力移动的距离,动力移动距离大的是省力杠杆3.解析根据杠杆平衡条件动力臂大于阻力臂为省力杠杆,动力臂小于阻力臂为费力杠杆;支点到力的作用线之间的距离叫做力臂;核桃夹支点在最前端点,核桃的夹子作用力为阻力,支点到核桃的距离为阻力臂,手的力为动力,支点到手的距离为动力臂,据此判断A的动力臂大于阻力臂为省力杠杆;B的起子支点在上端瓶盖处,阻力作用在下面卡口处,动力作用在手握的地方,动力臂大于阻力臂,为省力杠杆;C中的镊子,上端点为支点,手的作用点为动力作用点,夹东西的地方为阻力作用点,阻力臂大于动力臂为费力杠杆,C对;羊角锤的支点在和桌面的接触点,阻力在钉子处,动力在手作用点;动力臂大于阻力臂,为省力杠杆;4.解析试题分析：杠杆分三类：省力杠杆、费力杠杆、等臂杠杆,判断的关键在于找到动力臂和阻力臂并比较;若动力臂大于阻力臂则是省力杠杆,若动力臂小于阻力臂则是费力杠杆,若动力臂等于阻力臂则是等臂杠杆;其中B钢丝钳、E铡刀在使用时,动力臂大于阻力臂,属于省力杠杆； C天平在使用时,动力臂等于阻力臂,属于等臂杠杆；A理发剪刀、D钓鱼竿和F镊子在使用时,动力臂小于阻力臂,属于费力杠杆;考点：杠杆的分类5.解析试题分析：杠杆分三类：省力杠杆、费力杠杆、等臂杠杆,判断的关键在于找到动力臂和阻力臂并比较;若动力臂大于阻力臂则是省力杠杆,若动力臂小于阻力臂则是费力杠杆,若动力臂等于阻力臂则是等臂杠杆;B选项中两支筷子是两根杠杆,支点都在筷子后端与手虎口接触处,手指与筷子接触处筷子所受的力为动力,物体与筷子接触处筷子受到的力为阻力,可见动力臂小于动力臂,所以属于费力杠杆的是B;考点：杠杆的分类6.解析试题分析：杠杠平衡时,动力×动力臂=阻力×阻力臂;棒缓慢转动到图中虚线所示位置的过程中,可以认为还是平衡状态,其中阻力就是棒的重力G,棒缓慢转动到图中虚线所示位置的过程中,如下图所示,阻力G大小不变,而阻力臂OB则逐渐变大,动力臂OA逐渐变小,所以动力F逐渐变大,正确答案选C;考点：杠杆动态平衡的分析7.解析试题分析：由图可知,图中滑轮是定滑轮,定滑轮不能省力也不多费距离,所以若忽略绳子与滑轮的摩擦,则F1、F2、F3都与物体重力相等,所以三种拉法所用拉力F一样大,故ABC错误；如果将钩码提升相同的高度,那么绳子自由端移动的距离S也相同且都等于物体上升的高度,由W=FS可知,力F1、F2、F3做的功相等,故D正确;考点：定滑轮的特点和功的大小比较12.解析由于杠杆的阻力不变,阻力臂也不变,而沿不同方向拉杠杆时,是动力臂发生了变化,当从①一②一③的过程中,动力臂由小变大再变小,故弹簧测力计的示数会先变小后变大,D 是正确的;13.解析试题分析：1对于杠杆类型的判断可从动力臂与阻力臂的大小关系上入手；2压强的大小与压力的大小和受力面积的大小有关；3滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关．A、对于ABC,如图所示,在使用时,它的动力臂大于阻力臂,所以它是省力杠杆,符合题意；B、在相同的压力下,D处刀刃较薄,受力面积小,产生的压强大,压力的作用效果明显,并不是压力增大了,不符合题意；C、杠杆ABC上有粗糙的花纹,增大接触面的粗糙程度,可以增大摩擦,不符合题意；D、指甲刀中有三个杠杆：ABC、OBD、0ED,其中ABC是省力杠杆,其它两个都是费力杠杆,不符合题意．考点：杠杆的分类；摩擦力大小的影响因素；压强点评：本题利用生活中某一实例,较全面地考查了物理知识的应用,揭示了物理来源于生活又应用于生活的物理意识,是中考的常见题型．14.解析试题分析：结合图片和生活经验,先判断杠杆在使用过程中,动力臂和阻力臂的大小关系,再判断它是属于哪种类型的杠杆．A、瓶起子在在使用过程中,动力臂大于阻力臂,是省力杠杆；B、镊子在使用过程中,动力臂小于阻力臂,是费力杠杆；C、钢丝钳子在在使用过程中,动力臂大于阻力臂,是省力杠杆；D、剪纸剪刀在在使用过程中,动力臂大于阻力臂,是省力杠杆．考点：杠杆的分类点评：杠杆的分类主要包括以下几种：①省力杠杆,动力臂大于阻力臂；②费力杠杆,动力臂小于阻力臂；③等臂杠杆,动力臂等于阻力臂．15.解析试题分析：根据杠杆的平衡条件进行判断：平衡时F1L1=F2L2,若乘积不相等,则乘积大的一端下沉．设每个钩码的重力为G,每个小格的长度为L,根据杠杆平衡条件,若两侧各去掉一个钩码,则：左边=G×3L；右边=2G×2L；右边乘积大于左边乘积,所以右端下沉考点：杠杆的平衡条件点评：此题考查了有关杠杆平衡条件的应用,需掌握杠杆平衡条件,计算出两边力和力臂的乘积,比较大小便可．杠杆向力和力臂乘积大的一端倾斜．16.解析试题分析：1要使轻杆水平平衡,根据杠杆平衡条件F1L1=F2L2可知,则G×OA=F×OB,所以人应施加的拉力若人要不被拉起,则人重至少等于人应施加拉力；即人重至少为375N;2当轻杆在图中虚线位置平衡时,倾斜后力臂都变小,但两力臂的比值不变,仍为5：4．A的重力不变,根据杠杆的平衡条件可知人的拉力不变,仍为375N;故答案为：375；375；不变;考点：杠杠平衡条件的应用17.解析试题分析：利用杠杆平衡条件的计算公式F1L1=F2L2计算时,确定力和力臂是关键,本题中的力刚好与杠杆垂直,力臂就是从支点O到力的作用点的距离;动力臂是OB段,不要误认为是AB;阻力是物体对杠杆的拉力,严格讲本题中的阻力大小等于物体的重力,而并不就是物重;考点：杠杆平衡条件计算18.解析试题分析：滑轮分为定滑轮和动滑轮,在使用过程中位置不改变的是定滑轮,位置发生改变的是动滑轮;定滑轮可以改变力的方向,不能省力,实质是一个等臂杠杆；动滑轮可以省力但费距离,实质是一个动力臂为阻力臂两倍的杠杆;功的计算是用力的大小与力的方向上移动距离的乘积,本题中拉力做功就利用拉力乘以拉力移动距离,因为本题中的滑轮是定滑轮,拉力移动距离与旗帜上升距离相等;考点：判断滑轮的类型,功的计算19.解析试题分析：杠杆有三种类型：省力杠杆、费力杠杆和等臂杠杆,剪刀可以看作是杠杆;杠杆的分类的判断可以通过力臂判断,剪刀的动力作用在尾部的圆圈,阻力是作用在刀刃上,a图中动力臂比阻力臂短是个费力杠杆,b图为省力杠杆;铁皮较硬,利用剪刀的目的就是要省力,所以剪铁皮的剪刀是省力杠杆用b;考点：杠杆的分类及应用。

八年级物理《简单机械》作图题训练1. 画出图1中动力F1的力臂和阻力F2的示意图。

2.如图2所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂。

3.利用图3中的滑轮组，用200N向下的拉力将重为800N 的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。

4．画出图中各力的力臂：5．如图为用起子开汽水瓶盖的时候，杆的支点O 位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA 杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示出来．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。

初三物理简单机械试题答案及解析1.如图示，同一物体沿相同水平地面被滑轮或滑轮组匀速拉动，拉力分别为F甲、F乙、F丙，不计滑轮与轴及轻绳间的摩擦，比较它们的大小，则（）A．F甲＜F乙＜F丙B．F甲＞F乙=F丙C．F甲＞F乙＞F丙D．F甲=F乙＞F丙【答案】C【解析】解：同一物体沿相同水平地面匀速移动，三种情况下受到的摩擦力f相同，甲图为定滑轮，F甲=f；乙图为动滑轮，F乙=；丙图为滑轮组，n=3，F丙=．所以，F甲＞F乙＞F丙．故选C．【考点】定滑轮及其工作特点；滑轮组的设计与组装；动滑轮及其工作特点．【专题】比较思想；简单机械．【分析】物体对地面的压力不变，地面的粗糙程度相同，所以物体受到地面的摩擦力不变，甲是定滑轮，摩擦力等于拉力；乙是动滑轮，F=f；丙是滑轮组（有3段绳子承担摩擦力），F=f；据此分析判断．【点评】本题考查滑轮组绳子拉力的计算，关键是知道动滑轮和定滑轮的工作特点，重点是会分析动滑轮上的绳子段数，还要知道影响摩擦力的因素是压力和接触面的粗糙程度．2.小明同学按图所示的方法进行实验探究，分别得到三组数据：F1、F2、F3．下面的几种判断中正确的（）A．F1＞F2＞F3B．F1＜F2＜F3C．F2＞F1＞F3D．F1＝F2＝F3【答案】D【解析】从图中看出，阻力和阻力臂不变，F1、F2、F3的动力臂不变，仍为定滑轮的半径，因此动力不变，正确选D。

【考点】杠杆平衡条件3.某人用100N的力提起了350N的重物，那么他可能使用了（）A．一个定滑轮B．一个动滑轮C．一个定滑轮和一个动滑轮组成的滑轮组D．一个杠杆【解析】A．一个定滑轮，既不省力，也不省距离，A不正确；B．一个动滑轮，特点是省一半的力，应该利用175N的力，B不正确；C．一个定滑轮和一个动滑轮组成的滑轮组，有两种连接方法，一是由两段绳子承担，省一半的力；二是由三段绳子承担，力为117N，因此B不正确；D．一个杠杆可以，当动力臂与阻力臂的比是7：2时，动力为阻力的2/7，为100N。

2.8 简单机械作图题1．(2019·自贡)如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。

【答案】见解析【解析】由图可知，将OB作为动力臂，动力臂就是最长的，根据杠杆平衡条件此时动力F1最小，然后根据动力的方向与动力臂是垂直的关系，画出最小动力方向，力F1示意图如图所示；过支点作力F2作用线的垂线段，即可作出力臂L2，如图所示。

2．(2019·眉山)如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。

【答案】【解析】根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力×阻力臂一定的情况下，动力臂越大，动力将越小。

由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，支点O与最小作用力F如图所示。

本题考查杠杆平衡条件的应用，在力与力臂乘积一定的情况下，若支点与力的作用点成为力臂，此时的力臂最大，使用杠杆最省力。

3．(2019·深圳)如图所示，在 C点用力把桌腿A抬离地面时，桌腿 B始终没有移动，请在 C点画出最小作用力的示意图。

【答案】见解析【解析】根据杠杆平衡条件，要使动力最小，动力臂应最长。

连接BC，将BC作为动力臂，动力臂就是最长的，然后根据动力的方向与动力臂是垂直的关系，画出最小动力方向，如图所示。

4．(2019·威海)如图是一种活塞式抽水机的示意图。

其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。

【答案】见解析【解析】由图知，此时向上提起杠杆的左端，杠杆会绕O点顺时针转动，则B点会受到下面连杆向上的支持力，即阻力的方向竖直向上，过B点作竖直向上的阻力F2；反向延长力F1画出力的作用线，过支点O作动力作用线的垂线段，即动力臂L1，如图所示：5．（2019·连云港）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。

中考物理总复习《简单机械作图》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________1．如图是锅炉上的安全阀门示意图。

请画出物体A的重力示意图及F的力臂L。

2．如图甲是一种单手启瓶器。

启瓶器可以看做是杠杆（忽略重力），如图乙所示，开启瓶盖瞬间，手对启瓶器施加的动力沿虚线方向。

请在图乙中画出启瓶器受到的动力和动力臂。

瓶盖对启瓶器施加的阻力和阻力臂。

3．如图所示，O为杠杆的支点，物体在拉力F的作用下静止。

请在图中画出拉力F的力臂l。

4．在图中，用笔画线代替绳子，画出站在地面上的人将A物体提起时，滑轮组最省力的绳子绕法。

5．如图所示，关闭汽车引擎盖时引擎盖绕着O点向下转动，引擎盖可以视为一个杠杆，请画出此时对引擎盖施加的最小动力F的示意图。

6．如图，某同学手推墙壁处于静止状态，O为支点，A为重心，设F为动力，人的重力G 为阻力，画出动力臂l1和阻力臂l2。

7．如图所示，一个结构坚固的水塔因地基松软南倾斜，为阻止水塔续倾斜，救援队想借助山石从C点用钢缆拉住水塔，水塔上有A、B两处可以便捷固定钢缆，水塔底端O始终没有移动，请你帮忙设计钢缆对水塔拉力最小的方案，画出最小作用力F的示意图并标出力臂L。

8．利用图中的滑轮组，用210N 向下的拉力将重为800N 的物体匀速提升到高处请画出符合要求的滑轮组绳子的绕法．( )9．如图所示，F1是作用在压水井手柄A点的动力，O为支点，B为阻力作用点。

请在图中画出F1的力臂L1、阻力F2。

10．如图，小明在做俯卧撑时可将他视为一个以脚为支点O的杠杆，如果他的重心在A点，请在图中画出重力G和支撑力F及支撑力的力臂l。

11．如图甲是一款瓶起子，可简化成如图乙所示的杠杠，其中O 为支点，A 为动力作用点，F2为杠杆所受的阻力．请在图乙中画出杠杆平衡时作用在A 点的最小动力F1、动力臂L1及阻力臂L2．12．如图所示，杠杆OA在力F1、F2的作用下，处于静止状态，在图中画出力F1的力臂L1和F2。

初中物理2021考前突击练习04：简单机械作图题姓名：__________ 班级：__________考号：__________一、作图题（共16题；共80分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。

2.如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2．3.如图所示的杠杆，O为支点，动力绳绕过一个定滑轮，请在图中画出动力F1和阻力F2的力臂。

4.如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力F1及阻力F2的示意图。

5.在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。

试画出这个力的示意图和力臂。

6.请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．7.如图所示，重900N的物体，放在水平地面上，一个人站在地上利用滑轮组将重物匀速提到楼上，要想使人所用的拉力最小，请在图上面出滑轮组上绳子的绕法｡8.如图所示有两个滑轮，请设计一个最省力的滑轮组将陷在泥里的汽车拉出来。

9.如图中，一个工人利用滑轮组将重物G提起来，请画出滑轮组的绕线（要求拉力方向向上，且用力最小）。

10.如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。

11.如图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。

12.在图中挂上1个钩码，使弹簧测力计示数最大。

13.如图所示，杠杆OA处于平衡状态，在图中画出力F2的力臂L2并画出在A点施加的最小的力F1。

14.如图所示，一个轻质杆在力F1作用下将一个重物A提起，O为支点。

画出图中力F1的力臂l1以及杠杆受到的阻力F2的示意图。

15.如图所示，用刀切食物，O为支点，A为动力作用点：⑴画出刀受到的阻力F2的示意图；⑵画出最小动力F1的示意图及其动力臂l1。

简单机械作图（含答案）1．如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂l1和l2｡2．小邱同学在践行我市中小学生“研学旅行”活动中，赴大邑县“建川博物馆”进行了一次远行研学。

他所用的拉杆旅行箱示意图如下所示。

装有物品的旅行箱整体可视为杠杆，O 为支点，B为重心，A为拉杆的端点。

在A点沿图示方向施加拉力F，旅行箱静止。

画出拉力F的力臂L。

3．如图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂。

4．按要求完成下列作图：如图甲是某饮水器水龙头的结构示意图，A是固定的出水口，B是一根手柄，C是一根连接在阀门上的杆，由弹簧将它拉紧，O1是连接B、C的一根销钉。

可将手柄简化为一根杠杆，手柄与A的接触点O2为支点，下压手柄，C就上升，阀门打开水流出；放手后，C自动恢复原位，水龙头关闭，请在图中画出动力F1的力臂。

5．采用如图所示站姿锻炼手臂力量：双脚并拢，脚尖O触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A点，B为人体重心所在位置。

锻炼时，躯体伸直，手臂弯曲和伸直动作交替进行。

（人体可视为杠杆，O点为支点）。

画出墙壁对手掌的支持力F的力臂l。

6．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图。

请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2。

7．深蹲运动是靠腿部肌肉收缩产生动力，克服人体上部的重力G，从而达到锻炼目的（如图甲）。

乙图是将人体抽象为杠杆的示意图，O为支点，请在乙图中画出G的示意图及其力臂______（A点为人体上部的重心）。

8．如图所示，一轻质杠杆在力、的作用下处于静止状态。

是力的力臂，请在图中画出的力臂和力的示意图。

9．请按要求作图：如图所示，轻质杠杆的A点挂一重物G，O为杠杆的支点。

请在杠杆上画出使杠杆保持静止的最小的动力F1的示意图，并作出阻力F2。

10．如图所示，是用羊角锤拔钉子，Ｏ为支点，请作出在A点施加的最小动力F的示意图和它的动力臂l1。
