2018中考物理冲刺--——简单机械专题-(有答案)

2018届黑龙江吉林三年中考物理真题解析：简单机械及其
效率（含答案）
CO
M 一、单项选择题
1 【2018 齐齐哈尔卷】下图所示的简单机械中，使用时属于费力杠杆的是（）
【答案】A
考点杠杆的分类
2．【2018 锦州卷】如图所示，杠杆处于平衡状态且刻度均匀，各钩码质量相等，如果在杠杆两侧挂钩码处各增加一个质量相等的钩码，杠杆会( )
A．右端下沉 B．左端下沉
C．杠杆仍然平衡 D．无法判断
【答案】 B
【解析】
由杠杆平衡条可知F1L1=F2L2，因为重力与质量成正比，观察图示可得2×4=4×2,若在杠杆两侧各增加一个钩码可得F1L1=3×4=12，F2L2=2×5=10，即F1L1 F2L2，所以杠杆不会平衡，左端会下沉。

故B选项正确。

答案B
考点重力与质量关系应用；杠杆平衡条应用
3．【2018 锦州卷】如图所示，物体浸没在水中，工人用200N的拉力F在10s内将重为400N的物体匀速提升2m，物体没有露出水面，此时滑轮组的机械效率是80%，不计绳重和摩擦，g=10N/Kg，则下列说法中正确的是( )
A物体露出水面前，工人匀速提升重物时拉力的功率为40W
B物体在水中受到的浮力为320N
C物体的体积为8×10-3m3
D物体露出水面后，此滑轮组提升该物体的机械效率将小于80% 【答案】C。

2018年中考物理专题复习卷: 力和机械一、选择题1.在下列现象中，发生的不是弹性形变的是（）A. 橡皮筋被拉长B. 钢尺子被压弯了C. 跳板被跳水运动员压弯D. 橡皮泥上留下漂亮的指印【答案】D【解析】A. 橡皮筋被拉长，橡皮筋具有弹性，是弹性形变；B. 钢尺子被压弯了，钢尺具有弹性，是弹性形变；C. 跳板被跳水运动员压弯，跳板具有弹性，是弹性形变；D. 橡皮泥上留下漂亮的指印，橡皮泥不具有弹性，而具有塑性，不是弹性形变，属于塑性形变；故答案为：D。

【分析】发生弹性形变的物体，具有弹性，在弹性形变范围内外力消失后可以恢复原状.2.如图所示的工具中，正常使用时属于费力杠杆的是( )A. 瓶盖起子B. 食品夹C. 螺丝刀D. 钳子【答案】B【解析】A、瓶盖起子，使用时动力臂大于阻力臂，为省力杠杆，A不符合题意；B、食品夹，使用时阻力臂大于动力臂，为费力杠杆，B符合题意；C、如图螺丝刀作用时，动力臂大于阻力，为省力杠杆，C不符合题意；D、钳子使用时，动力臂大于阻力臂，为省力杠杆，D不符合题意.故答案为：B.【分析】根据动力臂和阻力臂的关系，若动力臂大于阻力臂，则为省力杠杆，例如起瓶盖的起子、道钉撬、剪铁皮的剪子；若动力臂小于阻力臂，则为费力杠杆，例如钓鱼竿、镊子、筷子等；若动力臂等于阻力臂，为等臂杠杆，例如天平.3.如图所示杠杆挂上钩码后恰好水平平衡，每个钩码质量相等，在下列情况中，杠杆能保持水平平衡的是（）A.左、右钩码各向外移一格B.左、右各增加两个钩码C.左、右钩码各减少一个钩码D.左、右各减少一半钩码【答案】D【解析】：设杠杆的分度值为L，一个钩码的重为G.原来：杠杆左边：力×力臂=2G×4L=8GL；杠杆右边：力×力臂=4G×2L=8GL；A、杠杆左边：力×力臂=2G×5L=10GL；杠杆右边：力×力臂=4G×3L=12GL；杠杆右边的力×力臂大，所以杠杆的右边下沉；不符合题意。

一、选择题1. 如图所示，重400N的物体在30N的水平拉力F的作用下，以0.1m/s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为80%，则在此过程中，下列说法正确的是（ACD）A．绳子自由端移动的距离为3m B．有用功为400JC．拉力F的功率为9W D．物体与地面间的滑动摩擦力为72N2.（2018济宁）下列各选项中，完全正确的是( D )A B C D3.（2018莱芜）如图所示，用30N的拉力F沿水平方向拉绳子的一端，使重400N的物体A以0.1m/s的速度沿水平地面向左匀速运动了10s，已知滑轮组的机械效率为80%，则此过程中（D）A．绳子自由端移动的距离为1mB．滑轮组对物体A的水平拉力为90NC．拉力F的功率为3WD．拉力F所做的有用功为72J4.（2018聊城）人体中的许多部位都具有杠杆的功能。

如图是人用手托住物体时手臂的示意图，当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小一定（ B ）A．大于5kg B．大于49N C．小于49N D．等于49N5.（2018聊城）工人师傅搬运货物时，在地面和卡车的车厢间倾斜放置一长木板搭成斜面，将地面上的货物沿斜面匀速拉上车厢用时15s。

已知车厢高1.5m，木板长3m，货物质量为60kg，沿斜面所用的拉力为400N，g=10N/kg，则下列说法正确的是（BD ）A．工人做的总功为900J B．工人做的额外功为300JC．工人做功的功率为60W D．此斜面的机械效率为75%6. 图（a）所示的杠杆是水平平衡的。

如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（A）A．右端下沉B．左端下沉C．要保持平衡应将左端的物体向右移动D．要保持平衡应在右端再加挂一个物体二、填空题1.（2018东营）如图所示，杠杆AOB能绕O点转动。

在A点挂一重物G，为使杠杆保持平衡且用力最小，在B点施加一个力，这个力应该是图中的__F2__。

一、选择1. (2016南京)图中正在使用的机械，属于费力杠杆的有( )A. ①③B. ②③C. ①④D. ②④2. (2016茂名4题2分)如图所示，用起子开启瓶盖时，起子可看作是( )A. 以A为支点的费力杠杆B. 以A为支点的省力杠杆C. 以B为支点的费力杠杆D. 以B为支点的省力杠杆3. (2016怀化15题3分)如图所示的杠杆正处于水平平衡，若把杠杆的两端各加一个钩码，杠杆将( )A. 还继续处于水平平衡B. 右端下降，左端上升C. 右端上升，左端下降D. 无法确定杠杆的运动状态4.(2016遂宁)如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将( )A. 不变B. 变小C. 变大D. 先变大后变小5．(2017·来宾)下列关于机械效率的说法正确的是(D)A．越省力的机械，机械效率越高 B．做功越少的机械，机械效率越低C．做功越慢的机械，机械效率越低 D．总功相同，有用功越大的机械，机械效率越高6. (2016兰州10题3分)如图所示，用20 N的力F拉着重为100 N的物体，使其沿水平面以2 m/s的速度匀速运动了5 s，若每个滑轮重10 N，忽略绳重和滑轮轴的摩擦，则下列说法正确的是( )A. 拉力F做的功为200 JB. 拉力F的功率为120 WC. 滑轮组对物体做的有用功为400 JD. 滑轮组对物体所做有用功的功率为60 W7. (2016云南)如图所示，使用滑轮组提升重物时，能提高机械效率的是(忽略绳重和摩擦)( )A. 改变绕绳方式B. 减小动滑轮的质量C. 减小提升重物的高度D. 减小被提升物的质量第2题图第3题图第4题图第6题图第7题图8. (2016烟台)用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相同的高度．若用η甲、η乙表示甲、乙两滑轮组的机械效率，W甲、W乙表示拉力所做的功(不计绳重与摩擦)，则( )A. η甲＝η乙，W甲＝W乙B. η甲>η乙，W甲>W乙C. η甲<η乙，W甲<W乙D. η甲>η乙，W甲<W乙9. (2016荆州)一辆东风牌汽车发动机功率为160 kW，运送5 t的货物，以4 m/s的速度沿30°角的斜坡匀速到达坡顶，已知斜坡长60 m(g＝10 N/kg)，则下列说法错误．．的是( )A. 汽车从斜坡底端到达坡顶的时间是15 sB. 汽车上坡时的牵引力是4×104 NC. 汽车上坡时受到的摩擦力为1.5×104 ND. 汽车运送货物的机械效率是50%10. (2016深圳)重1 000 N的物体A，在4 s内匀速向前运动了4 m，A受到地面的摩擦力为300 N，拉力F 为120 N，忽略绳与滑轮之间的摩擦，以下正确的是( )A. 绳子自由端移动了8 mB. 重力做功的功率为1 000 WC. 物体A克服摩擦做功480 JD. 机械效率为83.3%11. (2017·南充)将一个重为4.5 N的物体沿斜面从底端匀速拉到顶端(如图所示)，斜面长1.2 m，高0.4 m，斜面对物体的摩擦力为0.3 N(物体大小可忽略)．则下列说法正确的是(D)A．沿斜面向上的拉力0.3 N B．有用功0.36 J，机械效率20%C．有用功1.8 J，机械效率20% D．总功2.16 J，机械效率83.3%第8题图第9题图第10题图第11题图第12题图12. (2017·遵义)建筑工人用如图所示的滑轮组，在4 s内将重为1 500 N的物体沿水平方向匀速移动2 m 的过程中，所用的拉力大小为375 N，物体受到水平地面的摩擦力为物重的0.4倍．在此过程中下列说法正确的是(D)A．绳子自由端沿水平方向移动了6 m B．物体受到的拉力为750 NC．拉力F的功率为750 W D．滑轮组的机械效率为80%13. (2017·安徽)如图所示，当水平拉力F＝50 N时，恰好可以使物体A沿水平地面向右做匀速直线运动．已知物体重为200 N，所受地面的摩擦力约为80 N，假如在5 s时间内，物体水平移动了0.6 m，不计绳和滑轮的自重，则在此过程中(C)A．拉力F做功为30 JB．物体重力做功为120 JC．拉力F做功的功率为12 W D．该装置的机械效率约为60% 14．(2017·兰州)如图所示，用力F拉着重为G的物体竖直匀速上升，在时间t内物体上升的高度为h(物体未露出水面)，若物体的体积为V，水的密度为ρ，则下列算式正确的是(D)A．η＝G3F B．η＝G＋ρVg3FC．W有＝Gh D．P有＝（G－ρVg）ht15．(2017·广州)图1中力F1水平拉动重为G的物体A在水平路面匀速移动了s.改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2(如图2)．此过程滑轮组(D)A．总功率为F2s B．额外功为F1s C．机械效率为GF2×（3s）D．额外功为3F2s－F1s16. (2017·通辽)某实验小组分别用如图所示的甲乙两个滑轮组(每个滑轮重相同)匀速提起相同的重物，所用的拉力分别为F 1和F 2，机械效率分别为η1和η2，不计绳重及摩擦，下列说法正确的是(A)A ．F 1＞F 2，η1＝η2B ．F 1＜F 2，η1＝η 2C ．F 1＜F 2，η1＞η2D ．F 1＞F 2，η1＜η2图1 图2第13题图 第14题图 第15题图 第16题图二、填空1. (2016南京)如图所示，搬运工人用滑轮将重为425 N 的重物匀速提升 4 m ，所用拉力为250 N ，时间为20 s ，则此过程中有用功是________J ，额外功是________J ，拉力的功率是________W ，滑轮的机械效率是________．2. (2016徐州)如图所示，一根均匀的细木棒OC ，OA ＝14OC ，B 为OC 的中点，在C 点施力将挂在A 点的重为180 N 的物体匀速提升0.2 m ，木棒的机械效率为90%，这里的木棒是一种简单机械，称为________，提升该物体做的有用功是________J ，木棒重为________N(不计摩擦)．3. (2016淮安16题2分)如图是人抬独轮车车把时的简化示意图，此时独轮车相当一个________杠杆；若动力臂是阻力臂的3倍，物体和车总重G 为1 200 N ，则抬起车把的力F 为________ N.4. (2016甘肃11题2分)当用镊子夹取物体时，镊子就相当于________(选填“杠杆”、“滑轮”或“斜面”)，它是一个________(选填“省力”或“费力”)的机械．5. (2017·南京)如图所示，物体重180 N ，动滑轮重10 N ，小明用100 N 的拉力(方向不变)将物体匀速提升2 m ，用了10 s ，则此过程中有用功是__360__J ，额外功是__40__J ，拉力的功率是__40__W ，滑轮组的机械效率是__90%__．6．(2017烟台)往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去．如图所示，工人用3m 长的斜面，把120kg 的重物提高1m ，假设斜面很光滑，则需要施加的推力为_400N_；若实际用力为500N ，斜面的机械效率为_80%_，重物受到的摩擦力为_100N_．(g 取10N/kg)7.(2017·邵阳)如图所示，物体在 5 N 的水平拉力 F 作用下，沿水平面以0.2 m/s 的速度匀速运动了4 s ，拉力 F 的功率为__2__W.第1题图 第2题图 第3题图 第5题图 第7题图 第9题图8．(2017·内江)用一个动滑轮把重80 N 的沙袋从地面提到6 m 高的脚手架上，所用的力是50 N ，这一过程所做的有用功是__480__J ，这个动滑轮的机械效率是__80%__．9、如图6所示，用一动滑轮拉一物体A 以0.5m/s 的速度在水平面上作匀速直线运动，物体A 重为20N ，受到的摩擦阻力是物重的0.2倍，水平拉力为2.5N ，则在2s 内拉力做的功是_______，滑轮的机械效率是______(不计滑轮重力)10． 如图所示，重为100 N 的物体A 在拉力F ＝5 N 作用下沿水平面做匀速直线运动，已知滑轮组机械效率为60%，物体A 运动的速度为0.5 m/s ，则物体A 在20 s 内通过的路程为__10__m ，该机械所做的有用功的功率为__4.5__W ．(忽略绳子和滑轮的重力)11.工人用如图所示的滑轮组提起重2 000 N 的物体，若工人匀速提升这个物体所用的拉力是800 N ，则该滑轮组的机械效率为__62.5%__；若工人用800 N 的拉力在1 min 内将这个物体匀速提高了 3 m ，他做功的功率为__160__W .12． 如图所示的滑轮组(不计绳重及摩擦)，工人师傅用40 N 的拉力将质量为5 kg 、底面积为1 600 cm 2的空吊篮A 匀速提升到二楼平台，此滑轮组的机械效率为__62.5%__；若静止在二楼平台的吊篮里装了1 020 N 的砖块，绳子B 和C 能承受的最大拉力分别为1 000 N 和600 N ，当质量为50 kg 的工人师傅拉绳子C 时，吊篮对二楼平台的最小压强为__625__Pa .(g 取10 N /kg )13.如图所示，用竖直向上的力匀速拉动较长的杠杆，使重为18 N 的物体缓慢升高0.1 m ，拉力大小为8 N ，拉力移动的距离为0.25 m ．该杠杆的机械效率为__90%__，此杠杆属于__省力__(填“省力”“费力”或“等臂”)杠杆．第10题图 第11题图 第12题图 第13题图 第14题图14. (2 017·鄂尔多斯)如图，用40 N 的力向下拉绳子，使物体在5 s 内匀速上升0.3 m ，滑轮组的机械效率为80%，则物体的重力为__96__N ，拉力的功率为__7.2__W ，动滑轮的重力为__24__N ．(不计摩擦和绳重)15． 如图所示，一根均匀的细木棒OC ，OA ＝14OC ，B 为OC 的中点，在C 点施力将挂在A 点的重为180 N 的物体匀速提升0.2 m ，木棒的机械效率为90%，这里的木棒是一种简单机械，称为__杠杆__，提升该物体做的有用功是__36__J ，木棒重为__10__N (不计摩擦)．16. 组合机械的斜面长4 m ，高2 m ，将重为100 N 的物体从斜面的底端匀速拉到顶端，如图所示，需用的拉力为40 N ，需要的时间是5 s ．那么，将物体从底部拉到顶部所做的有用功是__200__J ，拉力做的总功的功率是__64__W .第15题图 第16题图三、作图与实验 作图第1题1. [2016连云港]如图所示，有一个杠杆AOB ，可绕O 点自由转动，A 端吊着一个物体．请画出使杠杆在图示位置静止时最小力F 的示意图及其力臂．2. (2017·黔西南)利用如图所示的实验装置探究“杠杆的平衡条件”．甲 乙 丙 丁(1)实验前应先调节杠杆在水平位置平衡，这样做的目的是__便于直接读出力臂__，若出现图甲所示情况，应将杠杆的螺母向__右__(填“左”或“右”)调．(2)如图乙所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是__一次实验具有偶然性__．经老师提醒后，小明继续进行实验，如图乙，若将A 、B 两点下方挂的钩码同时朝远离支点O 方向移动一小格，则杠杆__左端下沉__(填“仍保持平衡”“左端下沉”或“右端下沉”)．(3)如图丙所示，若不在B 点挂钩码，可改用弹簧测力计在B 点向下拉杠杆，当测力计从a 位置转动到b 位置时，使杠杆仍在水平位置平衡，其示数大小将__变大__．(4)如图丁所示，在A 点挂一定数量的钩码，用弹簧测力计在C 点斜向上拉(与水平方向成30°角)杠杆，使杠杆在水平位置平衡时，弹簧测力计的示数如图丁所示，已知每个钩码重0.4 N ，则在A 点应挂__3__个钩码．3. (2014淄博)小亮看到工人利用斜面把货物推到车上，联想到物理课上学过的知识，提出了以下两个问题：(1)斜面越缓越省力，是不是机械效率越高呢？(2)对于同一个滑轮组，提升的物体越重，机械效率越高；对于同一个斜面，是不是所推的物体越重，机械效率越高呢？为了解决以上问题，小亮与几个同学一起用如图所示的装置进行了多次实验探究，记录的部分实验数据如下表：(2)在实验操作过程中，应沿斜面向上________拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向________(选填“左”或“右”)移动．(3)通过对比实验①②的数据，得出的结论是斜面越缓越省力，机械效率越________．(4)通过对比实验________的数据(选填实验次数)，得出的结论是对于同一斜面，机械效率与所拉动物体的重力________．4． 在“测量滑轮组的机械效率”实验中，小丽用如图所示的同一滑轮组提升不同钩码，分别做了甲、乙、丙3次实验，实验数据记录如表：(1)实验中要竖直向上__匀速__拉动弹簧测力计，使钩码升高．(2)如图丙所示，表格中编号①处数据应为__2.4__，编号②处数据应为__83.3%__．(3)分析以上实验数据可以得出如下结论：同一滑轮组的机械效率主要与__提起物体受到的重力__有关．(4)若将此滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率__不变__(填“变大”“变小”或“不变”)．四、计算1． 如图所示，利用滑轮组装置匀速拉动水平面上的物体．已知物体在水平面上受到的滑动摩擦力为重力的0.1倍，物体被匀速拉动的距离为1 m ．当物体质量为2 kg 时，滑轮组的机械效率为50 %，不计绳重和绳与滑轮间的摩擦力．(g 取10 N /kg )求：(1)物体质量为2 kg 时，在水平面上受到的滑动摩擦力；(2)动滑轮的重力；(3)物体质量为10 kg ，以0.1 m /s 的速度匀速运动时，拉力F 的功率．解：(1)物体受到的摩擦力：f ＝0.1G ＝0.1×2 kg ×10 N /kg ＝2 N(2)因为η＝W 有用W 总＝fs F ·ns ＝f nF ，故F ＝f 3×η＝ 2 N 3×0.5＝43N 由图知，滑轮组由3段绳子拉着动滑轮，由F ＝13(G 动＋f)得动滑轮重力：G 动＝3F －f ＝3×43N －2 N ＝2 N (3)当物体质量为10 kg 时，物体在水平面上受到的滑动摩擦力为：f ′＝0.1G ′＝0.1×10 kg ×10 N /kg ＝10 N自由端的拉力为：F ′＝13(G 动＋f ′)＝13×(2 N ＋10 N )＝4 N 拉力功率为：P ＝W t ＝Fs t＝Fv ＝4 N ×3×0.1 m /s ＝1.2 W 2．【2017·深圳】如图K15－13所示为一种手摇升降晾衣架示意图，它由4个定滑轮和2个动滑轮组成，绳子的尾端绕在一个固定在墙壁的旋轮上，旋转摇柄可以使晾衣架升降。

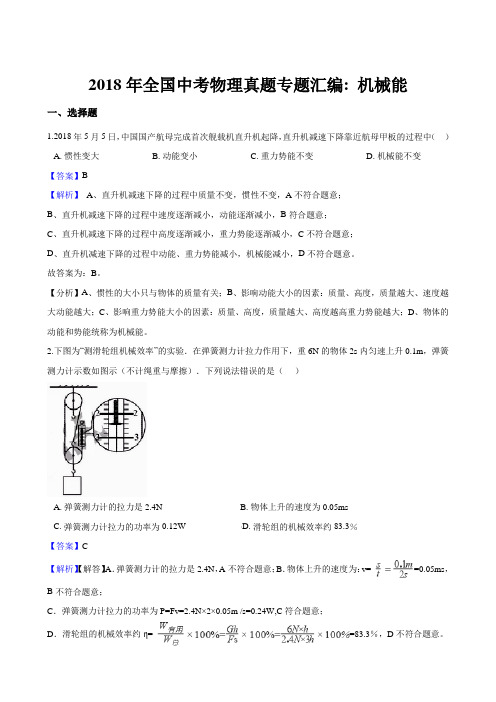

2018年全国中考物理真题专题汇编: 机械能一、选择题1.2018年5月5日，中国国产航母完成首次舰载机直升机起降，直升机减速下降靠近航母甲板的过程中（）A. 惯性变大B. 动能变小C. 重力势能不变D. 机械能不变【答案】B【解析】A、直升机减速下降的过程中质量不变，惯性不变，A不符合题意；B、直升机减速下降的过程中速度逐渐减小，动能逐渐减小，B符合题意；C、直升机减速下降的过程中高度逐渐减小，重力势能逐渐减小，C不符合题意；D、直升机减速下降的过程中动能、重力势能减小，机械能减小，D不符合题意。

故答案为：B。

【分析】A、惯性的大小只与物体的质量有关；B、影响动能大小的因素：质量、高度，质量越大、速度越大动能越大；C、影响重力势能大小的因素：质量、高度，质量越大、高度越高重力势能越大；D、物体的动能和势能统称为机械能。

2.下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（）A. 弹簧测力计的拉力是2.4NB. 物体上升的速度为0.05msC. 弹簧测力计拉力的功率为0.12WD. 滑轮组的机械效率约83.3％【答案】C【解析】【解答】A．弹簧测力计的拉力是2.4N，A不符合题意；B．物体上升的速度为：v= =0.05ms，B不符合题意；C．弹簧测力计拉力的功率为P=Fv=2.4N×2×0.05m /s=0.24W,C符合题意；D．滑轮组的机械效率约η= =83.3％，D不符合题意。

【分析】A、根据弹簧测力计的最小分度值读出拉力；B、根据v= 求解；C、根据P=Fv求解；D、根据η= 求解。

故答案为：C。

3.2018年2月12日13时03分，我国在西昌卫星发射中心用长征三号乙运载火箭，以“一箭双星”方式成功发射第二十八、二十九颗北斗导航卫星，如图所示的卫星沿椭圆轨道绕地球运行，离地球最近的一点叫近地点，最远的一点叫远地点，它在大气层外运行，不受空气阻力，则下列说法正确的是（）A.卫星从远地点运行到近地点，重力势能减小，动能增大，机械能守恒B.卫星从远地点运行到近地点，重力势能增大，动能减小，机械能守恒C.卫星从近地点运行到远地点，重力势能增大，动能增大，机械能不守恒D.卫星从近地点运行到远地点、重力势能减小，动能减小，机械能不守恒【答案】A【解析】AB、在大气层外运行，不受空气阻力，机械能是守恒的；卫星从远地点运行到近地点时，相对高度减小，所以势能减小，同时速度增大，动能增大，A符合题意、B不符合题意；CD、在大气层外运行，不受空气阻力，机械能是守恒的；卫星从近地点运行到远地点时，相对高度增大，所以势能增大，同时速度减小，动能减小，机械能守恒，CD不符合题意。

1.（2018·丽水中考）如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5牛），下列说法正确的是（ C ）。

A．实验前出现如图所示情况，应将杠杆的平衡螺母向左调B．如图，在AB处各增加一个钩码，杠杆仍然能保持平衡C．如图，弹簧测力计从a位置转到b，为保持杠杆在水平位置平衡，其示数需变大D．如图，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小于3牛解析：由图可知，杠杆的右端上翘，要使杠杆在水平位置平衡，平衡螺母应向右端移动，故A错误；设一个钩码重为G，一格的长度为L，原来：3G×2L=2G×3L，杠杆平衡；在杠杆两侧挂钩码处各增加一个质量相等的钩码，现在：4G×2L＜3G×3L，所以杠杆不再平衡，杠杆的右端下沉，故B错误；图中弹簧测力计从a位置转到b，此时拉力F的力臂变短，根据杠杆的平衡条件可知，拉力变大，即测力计的示数变大，故C正确；若不计杠杆的重力，根据杠杆的平衡条件可得：F′•2L=3G•4L，解析得测力计的示数：F′=6G=6×0.5N=3N；利用如图所示装置进行探究，杠杆的重力不能忽略，且杠杆的重心在杆的中点（杠杆的重心没有通过支点），杠杆的重力与钩码的重力都会使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N，故D错误。

故选：C。

2.（2018·衢州中考）如图所示是汽车起重机，其中A、B组成滑轮组（结构如示意图），C杆伸缩可改变吊臂的长短，D杆伸缩可改变吊臂与水平面的角度，O为吊臂的转动轴，装在E里的电动机牵引钢丝绳，利用滑轮组提升重物，H为在车身外侧增加的支柱，F为吊臂顶端受到竖直向下的力。

下列有关汽车起重机的叙述中错误的是（A ）A ．滑轮组中A 滑轮用于改变力的方向B ．当C 杆伸长时吊臂对D 杆的压力将变大C ．当D 杆伸长时力F 的力臂将变小D ．H 的作用是工作时以防翻车和避免轮胎受到的压力过大解析：A 滑轮随物体一起移动是动滑轮，动滑轮可以省力但可以改变力的方向，故A 错误；当C 杆伸长时吊臂阻力臂变长，在阻力和动力臂一定时，阻力臂越长，动力越大，根据物体间力的作用是相互的知，对D 杆的压力将变大，故B 正确；当D 杆伸长时力，物体变高，阻力臂F 的力臂将变小，故C 正确；操纵汽车起重机时，应在车身外侧增加支柱即H ，以防翻车，并避免轮胎受到过大的压力。

2018年中考物理简单机械试题汇编
1为揭开井盖的示意图，O为支点，请在图-1中画出拉力的力臂．
（ 3m3 , 某人想通过如图G = 2×600 N-1140 N = 60 N
绳端最大拉力等于人体重力，则物体对滑轮组的拉力F拉 = 2 G 人-G动
滑轮组提升物体的拉力F拉′ = G-F支
物体受到的支持力F支 = G+ G动-2 G人=1140 N+60 N-2×450 N = 300 N
物体对地面的最小压强
（2018年广州市）22．(6分)如右图所示，工人师傅用三种方法把重170N的砂子提到三楼去。

请根据图中所提供的信息计算(绳与滑轮的摩擦不计，不考虑滑轮和桶、滑轮和口袋的间距)
(1)三种方法所做的有用功是多少?
(2)第②种情况下所做的额外功是多少?
(3)第②种情况下的机械效率是多少?
答案22、（1）三种方法所做的有用功
W有=G砂h
=170N×6m
=1020J (2分)
（2）第二种情况所做的额外功
W额外=（G桶+G砂）h
=（20N+10N）×6m
=180J (2分)
（3）第二种情况下的机械效率为 (2分)
（扬州市2018年）（6分）工人用如图所示的装置将重物提高5m，已知物重为800N，人对绳的拉力为500N。

简单机械1. 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是( )A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的3个LED灯工作时互不影响，应将它们串联C．榔头的前端做的很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属2. 如图所示，杠杆在水平位置平衡，下列操作仍能让杠杆在水平位置保持平衡的是( )A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．左侧的钩码向内移一格，右侧减去一个钩码D．在两侧钩码下方，同时加挂一个相同的钩码3. 园艺师傅使用如图所示的剪刀修剪树枝时( )A．尽量让树枝靠近O点，手握剪刀的位置远离O点B．尽量让树枝远离O点，手握剪刀的位置靠近O点C．树枝和手离O点的距离无论远近，修剪树枝时都费力D．树枝和手离O点的距离无论远近，修剪树枝时都省力4．在如图所示的四种剪刀中，最适用于剪开较硬物体的是( )5．如图所示，杠杆AOB用细线悬挂起来，分别在A、B两端挂上质量为m1、m2的重物时，杠杆平衡，此时AO恰好处于水平位置，AO＝BO，不计杠杆重力，则m1、m2的关系为( )A．m1＞m2B．m1＜m2 C．m1＝m2 D．无法判断6. 用如图所示的几种简单机械提起相同重物G，机械自重不可忽略，不考虑摩擦，则最小的力是( )7. 如图所示，在竖直向上大小为10 N的力F的作用下，重物A沿竖直方向匀速上升。

已知重物A上升速度为0.2 m/s，不计滑轮重、绳重及绳与滑轮间的摩擦，则物体的重力大小和滑轮上升的速度分别为( )A．20 N；0.4 m/s B．20 N；0.1 m/sC．5 N；0.4 m/s D．5 N；0.1 m/s8. 某同学用如图所示的方式匀速提升重为50 N的物体，已知动滑轮的重为10 N，不计摩擦和绳重，则该同学所用拉力的可能值是( )A．20 N B．25 N C．3 0N D．35 N9. 如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是( )10. 如图所示是耕地用的犁，它凝聚着劳动人民的智慧，犁是一个________杠杆，犁地时，提压扶手容易改变铧在土中的深浅；犁的铧表面很光滑，使用中可以_______泥土对铧的摩擦力。

专题09 简单机械及其效率一、单选题1．如图中的物品使用时利用了杠杆原理的是（）A．洗手盘下防臭水管B．指甲钳C．塑料吸盘挂钩D．汽车逃生安全锤【来源】2018年广西钦州市中考物理试题【答案】B【解析】【点睛】安全锤是增大压强的方法的应用，要牢记影响压强大小的两个因素，可以通过增大压力或减小受力面积的方法来增大压强，反之减小压强。

2．如图所示，使用同一滑轮的甲、乙两种装置，匀速提升重均为10N的A、B两物体，已知滑轮重1N不计绳重和绳与滑轮间的摩擦，则下列说法中正确的是A．手的拉力F乙=10NB．A物体受到的合力与B物体受到的合力相等C．若A、B两物体都被提升0.5m，则手的拉力F乙做的有用功比较多D．若A、B两物体都被提升0.5m，则手的拉力F甲做的功比F乙做的功多【来源】广西贵港市2018年中考物理试题【答案】B【解析】【点睛】本题考查了定滑轮和动滑轮的工作特点，使用定滑轮不省力但可以改变力的方向；使用动滑轮可以省一半力，但费距离；3．如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小的是（）A．6N B．1.5N C．3N D．15N【来源】2018年四川省巴中市中考物理试题【答案】B【解析】【点睛】此题考查杠杆平衡条件的应用，关键知道以动力作用点到支点间距离为力臂是最长的力臂。

4．关于下列四幅图的说法，其中正确的是（）A．图甲所示，小孔成像是光的折射形成的像B．图乙所示，加油机相对歼击机是静止的，相对地面是运动的C．图丙所示，我们吃饭使用的筷子是省力杠杆D．图丁所示，用抽气机将玻璃钟罩内的空气抽出时，我们听到声音的音调越来越低【来源】2018年四川省内江市中考物理试题【答案】B【解析】【详解】A、小孔成像是光沿由于直线传播形成的现象，故A错误；B、加油机和地面之间发生了位置的改变，所以以地面为参照物，加油机是运动的。
