2019中考物理专题练习--简单机械专项复习(含答案)

一、选择题1.（2019江苏省盐城市，题号8，分值2）【答案】A【解析】动滑轮的特点是可以省力但是不能改变施力方向，如图的工人使用动滑轮是为了省力，但是不能改变施力方向，A选项符合题意。

【知识点】动滑轮的特点。

2.（2019江苏省扬州市，题号2，分值2）【答案】D【解析】本题考查了杠杆的分类。

A选项：镊子使用时动力臂小于阻力臂，是费力杠杆，A选项错误；B选项：船桨在使用时，动力臂小于阻力臂，是费力杠杆，B选项错误；C选项:钓鱼竿在使用时，动力臂小于阻力臂，是费力杠杆，C选项错误；D选项：扳手在使用时，动力臂大于阻力臂，是省力杠杆，D选项正确。

【知识点】杠杆的分类。

3.（2019浙江省衢州市，题号5，分值2）（2分）如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，其中拉力最小的是（）A．B．C．D．【答案】C【解析】如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，以树根为支点，树的重力不变、重心一定，则阻力和阻力臂一定，支点与动力作用点的连线是最长的动力臂，根据杠杆的平衡条件，动力臂越大，动力越小；图C中动力作用点离支点最远，F3与树干垂直，则可知F3最小，故C正确。

故选：C。

【知识点】杠杆的应用．4.（2019台湾省，题号3，分值3）（3分）如图所示，甲、乙、丙、丁四个天平，其上各自摆放不同的重物，重物摆放前后天平皆保持水平平衡。

若不改变四个天平的秤盘吊掛位置，仅将天平上的重物各自左右互换，则互换后哪一个天平会向右端倾斜（）A．甲B．乙C．丙D．丁【答案】D【解析】乙图中的杠杆为等臂杠杆，由杠杆平衡条件可知，两边所挂重物重力相同，将天平上的重物各自左右互换，两边力和力臂的乘积还是相等，杠杆仍平衡，故AB不符合题意；丙图中的杠杆，左边力臂大于右边力臂，由杠杆平衡条件可知，左边重力小于右边重力，将天平上的重物各自左右互换，左边力和力臂的乘积大于右边力和力臂的乘积，杠杆不平衡，杠杆向左端倾斜，故C不符合题意；丁图中的杠杆，左边力臂小于右边力臂，由杠杆平衡条件可知，左边重力大于右边重力，将天平上的重物各自左右互换，左边力和力臂的乘积小于右边力和力臂的乘积，杠杆不平衡，杠杆向右端倾斜，故D合题意。

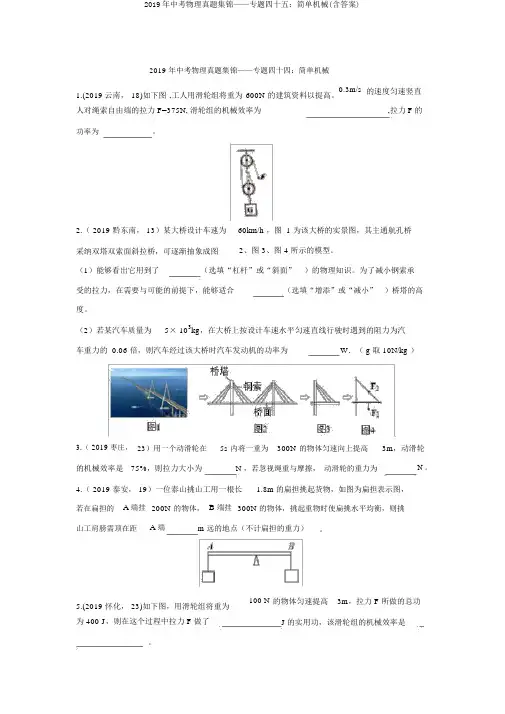

2019 年中考物理真题集锦——专题四十四：简单机械1.(2019云南， 18)如下图 ,工人用滑轮组将重为 600N 的建筑资料以提高。

人对绳索自由端的拉力 F=375N, 滑轮组的机械效率为0.3m/s的速度匀速竖直,拉力F的功率为。

2.（ 2019 黔东南， 13）某大桥设计车速为60km/h ，图 1 为该大桥的实景图，其主通航孔桥采纳双塔双索面斜拉桥，可逐渐抽象成图2、图 3、图 4 所示的模型。

（1）能够看出它用到了（选填“杠杆”或“斜面”）的物理知识。

为了减小钢索承受的拉力，在需要与可能的前提下，能够适合（选填“增添”或“减小” ）桥塔的高度。

（2）若某汽车质量为5× 103kg，在大桥上按设计车速水平匀速直线行驶时遇到的阻力为汽车重力的 0.06 倍，则汽车经过该大桥时汽车发动机的功率为W．（ g 取 10N/kg ）3.（ 2019 枣庄，23）用一个动滑轮在5s 内将一重为300N的物体匀速向上提高3m，动滑轮的机械效率是75%，则拉力大小为N ，若忽视绳重与摩擦，动滑轮的重力为4.（ 2019 泰安， 19）一位泰山挑山工用一根长 1.8m 的扁担挑起货物，如图为扁担表示图，N 。

若在扁担的 A 端挂200N的物体， B 端挂300N的物体，挑起重物时使扁挑水平均衡，则挑山工肩膀需顶在距 A 端m 远的地点（不计扁担的重力）。

5.(2019 怀化， 23)如下图，用滑轮组将重为为 400 J，则在这个过程中拉力 F 做了100 N的物体匀速提高3m，拉力 F 所做的总功J的实用功，该滑轮组的机械效率是。

6.（ 2019 烟台， 18）筷子，按头尾分检理顺是餐馆工作人员平时工作之一。

工作强度虽不大，但太浪费时间。

聪慧的小明为工作人员设计了如下图的分检操作步骤，工作效率特别高。

这个方案应用到的物理知识有：_________ 。

7.（ 2019 威海， 19）如图是一款健身拉力器原理图，斜面的倾角为30°，重 500N 的物块与固定在斜面底端的弹簧相连，小明经过定滑轮拉着物块沿斜面向上匀速运动2m 的过程中（此过程弹簧一直处于被拉伸状态），小明对绳的拉力所做的功为1000J，战胜弹簧拉力做功 300J，则战胜物块重力做的功为J，物块与斜面之间摩擦力的大小为N ．（忽视绳重、滑轮与轴的摩擦）8.（ 2019 广州， 16）如下图，A点为硬棒的重心，O 为支点，硬棒水沉静止，弹簧测力计的示数为 _____N. 硬所受的重力为______N. 可否用左图中的弹簧测力计按右图所示的方法测量同一硬棒所受的重力?______,依照是 ______.9.（ 2019 兰州， 21）如下图，斜面长2m、高 1m，把一个质量为24kg 的物体沿斜面从斜面底端匀速拉到顶端，需要战胜重力做功J。

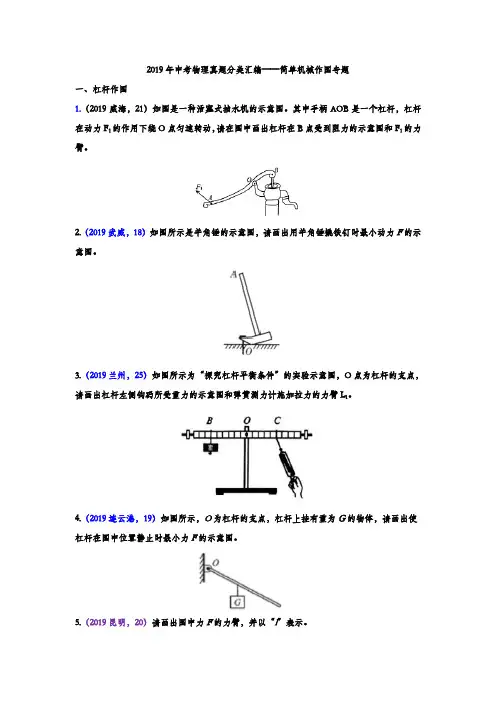

2019年中考物理真题分类汇编——简单机械作图专题一、杠杆作图1.（2019威海，21）如图是一种活塞式抽水机的示意图。

其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。

2.（2019武威，18）如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。

3.（2019兰州，25）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。

4.（2019连云港，19）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。

5.（2019昆明，20）请画出图中力F的力臂，并以“l”表示。

6.（2019赤峰，16）工人沿台阶向上滚动圆柱形塑料桶如所示。

他在A点施加力F使塑料桶绕0点向上滚动，请画出F的力臂。

7.（2019盐城，21）在图中画出力F的力臂8.（2019阜新，21）如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：\（1）画出石头所受重力的示意图。

（2）画出最小动力F1的示意图和动力臂l1。

9.（2019广安，21）如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2。

10.（2019自贡，26）如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。

11.（2019凉山州，25）如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。

12.（2019达州，20）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。

13.（2019辽阳，23）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。

2019年中考物理试题分类汇编——简单机械计算专题1.（2019年郴州，29）一辆重为2×104N的电动汽车，以恒定功率50kW在平直的公路上匀速行驶3km，用时3min。

已知汽车在行驶中所受阻力为车重的0.1倍，汽车轮胎与地面接触的总面积为0.5m2．求：（1）汽车对地面的压强；（2）汽车的牵引力所做的功；（3）汽车发动机的机械效率（计算结果保留一位小数）。

2.（2019山西，24）汽车超载是当前发生交通事故的重要原因之一。

全国各地设置了许多超载监测站加强监管。

如图所示，一辆两轴货车正在水平地面上设置的某种电子地磅秤上称重。

先让货车前轮单独开上电子地磅秤，其读数为8t；前轮驶离电子地磅秤，再让后轮单独开上电子地磅秤，其读数为9t。

国家规定两轴货车限载车货总重18t，请你通过计算分析该货车是否超载。

3.（2019攀枝花，32）如图所示，在水平路面上行驶的汽车通过滑轮组拉着重G=9×104N的货物A 沿斜面向上匀速运动。

货物A的速度为v=2m/s，经过t=10s，货物A竖直升高h=10m。

已知汽车对绳的拉力F的功率P=120kW，不计绳、滑轮的质量和摩擦，求：（1）t时间内汽车对绳的拉力所做的功；（2）汽车对绳的拉力大小；（3）斜面的机械效率。

4.（2019无锡，26）在更换家用轿车的轮胎时，剪式千斤顶是一种常用工具。

图甲是某型号剪式千斤顶的结构示意图。

使用时，将底部支撑台置于水平地面，保持千斤顶竖直，将顶升置于汽车车身下，用手摇动扳手使扳手绕O点不断旋转，带动丝杆转动，通过丝杆水平拉动左端铰链，使支架向内收缩，顶升升高，从而将汽车车身顶起。

丝杆上刻有梯形扣，图乙是梯形的实物图。

（1）该型号的剪式千斤顶是由一些简单机械组合而成的。

在顶起车身的过程中，丝杆上的梯形扣属于下列哪一种简单机械？ 。

A．滑轮B．滑轮组C．杠杆D．斜面（2）现使用该剪式千斤顶更换轮胎，顶起汽车车身后，若顶升受到车身竖直向下的压力大小始终为10000N，且等于顶升对车身的支持力，千斤顶自身重量忽略不计。

简单机械 3一、选择题1. （ 2019 江西， 14）如下图，物重为G的物体在不一样简单机械中均处于均衡状态( 不计机械自重和摩擦 ) ，拉力F1、F2、F3、F4的大小关系是A.F2<F3=F4<F1B.F2<F4<F1<F3C.F4=F2<F1<F3D.F4<F2<F3<F12.（ 2019 重庆 A 卷， 5）如下图，以下情形中描绘正确的选项是A.甲图中下滑的小朋友的惯性愈来愈大B.乙图中小朋友玩的跷跷板利用了杠杆原理C.丙图中滑雪手套有凹凸的花纹是为了减小摩擦D.丁图中硬币跃过木块，利用了流速越大流体压强越大的知识3. （ 2019 重庆 B 卷， 5）如下图，在研究杠杆均衡条件”实验中, 弹弹簧测力计从地点A 逆时针转到地点B，杠杆仍在水平地点均衡，则弹簧测力计的示数将A. 变大B. 变小4. （ 2019 鄂州， 10）如下图，利用动滑轮将重力为100N 的物体在5s 内匀速竖直提高，拉力 F 为60N，绳索自由端挪动的距离为2m，不计绳重及摩擦，以下说法正确的选项是( )A. 物体挪动的速度为0.4m/sB. 所做的实用功为200JC. 动滑轮的机械效率为60%D.拉力 F的功率为24W5.（ 2019 襄阳， 4）以下杠杆中属于省力杠杆的是A. 定滑轮B. 筷子C. 钳子D. 垂钓竿6.（ 2019 新疆， 10）用一个动滑轮和一个定滑轮构成滑轮组甲和乙，分别匀速提高同一重物时，滑轮组甲和乙的机械效率分别为 80%和 75%，不计绳重和摩擦，滑轮组甲和乙中的动滑轮重力之比为A. 4:3B. 3:4C. 5:4D. 4:57.（ 2019 呼和浩特， 10）人类从刀耕火种，经过几次工业革命，走向了科技大发展的今日。

简单机械和内燃机的使用为我们的生活带来了极大便利。

以下几种简单机械和内燃机，其机械效率大于百分之七十的是A. 甲图中 : 用滑轮匀速拉一个重为5N 的物体到高处（不计绳重，摩擦）B. 乙图中 : 利用斜面，用平行于斜面的大小为2N 拉力，将一个重为5N 的物体匀速拉到高处，斜面高 1.2m，斜面长5mC. 丙图中 : 用滑轮组拉一个重为5N 的物体到高处，重物在拉力 F 作用下匀速上涨动滑轮质量 100g（不计绳重，摩擦）D. 丁图中 : 四冲程四缸内燃机，气缸内汽油焚烧产生高温高压燃气推进活塞向下运动，若燃气对活塞均匀推力为400N，活塞向下运动距离为30cm，内燃机转速为600r/min ，内燃机每一个循环达成四个冲程，每分钟需要耗费热值为 4.6 × 107J/kg 的汽油 5.2g.二、填空题1.（ 2019 海南， 16）小明想把被台风刮倒的树拉正。

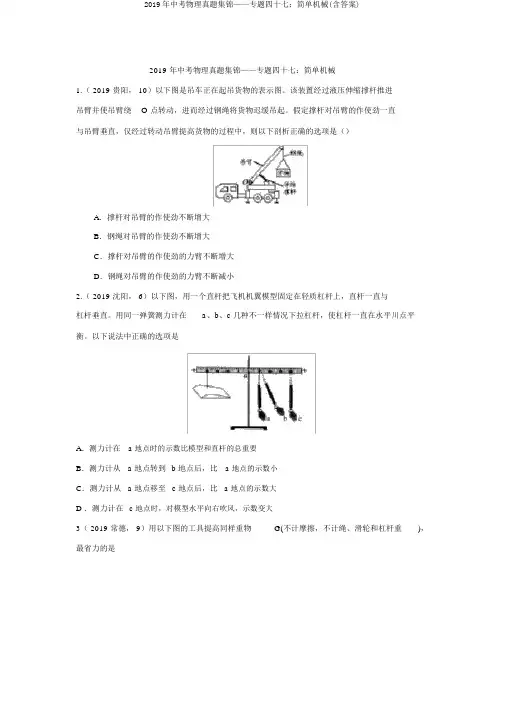

2019 年中考物理真题集锦——专题四十七：简单机械1.（ 2019 贵阳， 10）以下图是吊车正在起吊货物的表示图。

该装置经过液压伸缩撑杆推进吊臂并使吊臂绕O 点转动，进而经过钢绳将货物迟缓吊起。

假定撑杆对吊臂的作使劲一直与吊臂垂直，仅经过转动吊臂提高货物的过程中，则以下剖析正确的选项是（）A．撑杆对吊臂的作使劲不断增大B．钢绳对吊臂的作使劲不断增大C．撑杆对吊臂的作使劲的力臂不断增大D．钢绳对吊臂的作使劲的力臂不断减小2.（ 2019 沈阳， 6）以下图，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆一直与杠杆垂直。

用同一弹簧测力计在a、b、c 几种不一样情况下拉杠杆，使杠杆一直在水平川点平衡。

以下说法中正确的选项是A．测力计在 a 地点时的示数比模型和直杆的总重要B．测力计从 a 地点转到 b 地点后，比 a 地点的示数小C．测力计从 a 地点移至 c 地点后，比 a 地点的示数大D ．测力计在 c 地点时，对模型水平向右吹风，示数变大3（ 2019 常德， 9）用以下图的工具提高同样重物G(不计摩擦，不计绳、滑轮和杠杆重)，最省力的是4.（ 2019 齐齐哈尔， 7）以下简单机械在正常使用时能够省力的是（）5.（ 2019 常德， 12）右图是一种切甘蔗用的铡刀表示，以下有关说法正确的选项是① 刀刃很薄能够减小压强③甘蔗放在 a 点比 b 点更易被切断② 铡刀本质上是一种省力杠杆④手沿 F1方向使劲比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确 D ．只有①②③正确6.(2019云南， 1)以下图的简单机械，属于省力杠杆的是（）7.（2019临沂，4）以下各选项是小明整理的物理笔录，错误的选项是（）A.做功快的机械，效率不必定高B. 动滑轮既能省力又能改变力的方向C. 不透明物体的颜色由它反射的色光决定D. 荒漠地域日夜温差大与砂石的比热容小有关8.（2019临沂， 9）各式各种的剪刀都是一对对杠杆。

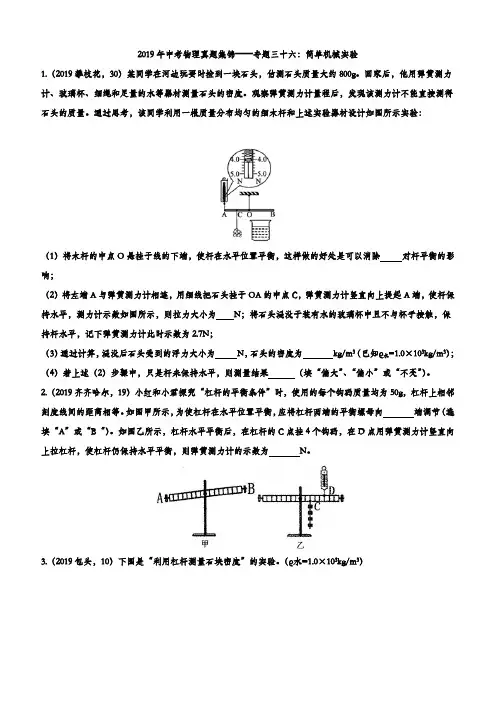

2019年中考物理真题集锦——专题三十六：简单机械实验1.（2019攀枝花，30）某同学在河边玩耍时捡到一块石头，估测石头质量大约800g。

回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器材测量石头的密度。

观察弹簧测力计量程后，发现该测力计不能直接测得石头的质量。

通过思考，该同学利用一根质量分布均匀的细木杆和上述实验器材设计如图所示实验：（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除对杆平衡的影响；（2）将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；（3）通过计算，浸没后石头受到的浮力大小为N，石头的密度为kg/m3（已知ρ水=1.0×103kg/m3）；（4）若上述（2）步骤中，只是杆未保持水平，则测量结果（填“偏大”、“偏小”或“不变”）。

2.（2019齐齐哈尔，19）小红和小君探究“杠杆的平衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度线间的距离相等。

如图甲所示，为使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向端调节（选填“A”或“B“）。

如图乙所示，杠杆水平平衡后，在杠杆的C点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使杠杆仍保持水平平衡，则弹簧测力计的示数为N。

3.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。

（ρ水=1.0×103kg/m3）(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。

(2) 在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。

2019年中考物理真题分类汇编——简单机械计算专题1.（2019沈阳，18）如图所示，电动起重机是通过电动机拉动绳子b带动滑轮组工作的装置（滑轮组的连接方式未画出）。

质量为360kg的货箱放在水平地面上，与地面的接触面积是0.25cm2。

求：(1)当绳子a对货箱的拉力F a为600N时，货箱未离开地面，此时货箱对地面的压强是多大？（g取10N/kg）(2)在匀速拉起货箱的过程中，电动机把绳子b匀速收起了12m，绳子b的拉力F b做了2.4×104J的功，拉力F b是多大？(3)在上述匀速拉起货箱的过程中，使用滑轮组所做的额外功是9.6×103J，滑轮组的机械效率是多大？2.（2019大庆，20）如图是用滑轮组提升建筑材料A的示意图，在水平向右的拉力F作用下，使重900N的建筑材料A在5s的时间里被匀速提升，绳自由端水平移动了2m，拉力F为500N．不计绳重和摩擦，求：（1）拉力F的功率P；（2）滑轮组的机械效率η。

3.（2019宿迁，17）如图所示，工人利用滑轮组提升重物，在30s内将静止在水平地面上质量为90kg，底面积为200cm2的长方体物块匀速提升5m，此时工人的拉力为400N（g=10N/kg）。

求：（1）提升前物块对水平地面的压强；（2）工人拉力做功的功率；（3）滑轮组提升该物块的机械效率。

4.（2019荆州，34）为了发展文化旅游事业，荆州市正在兴建华强方特文化主题园，建成后将通过最新的VR技术展示包括楚文化和三国文化在内的五千年华夏文明．园区建设中需把重1200N 的木箱A搬到高h＝2m，长L＝10m 的斜面顶端．如图所示，工人站在斜面顶端，沿斜面向上用时50s 将木箱A 匀速直线从斜面底端拉到斜面顶端，已知拉力F 的功率为80W．求：（1）拉力F 的大小；（2）该斜面的机械效率是多少；（3）木箱A 在斜面上匀速直线运动时受到的摩擦力是多大5.（2019桂林，27）小段用如图17所示装置，使用一根杠杆AB和滑轮的组合将一合金块从水中提起，滑环C可在光滑的滑杆上自由滑动。

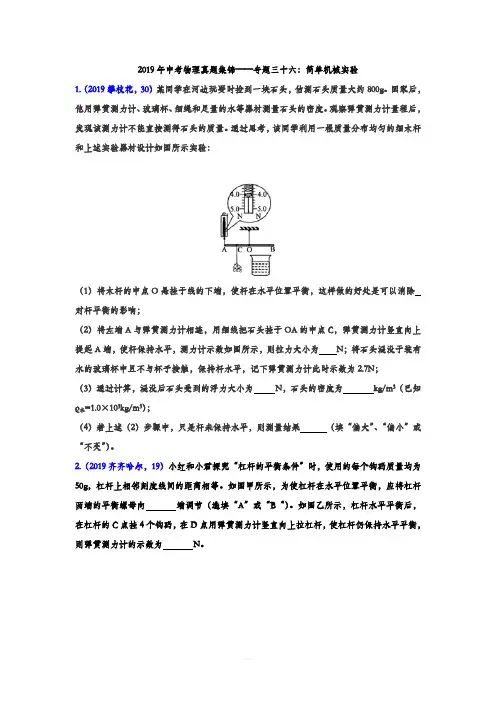

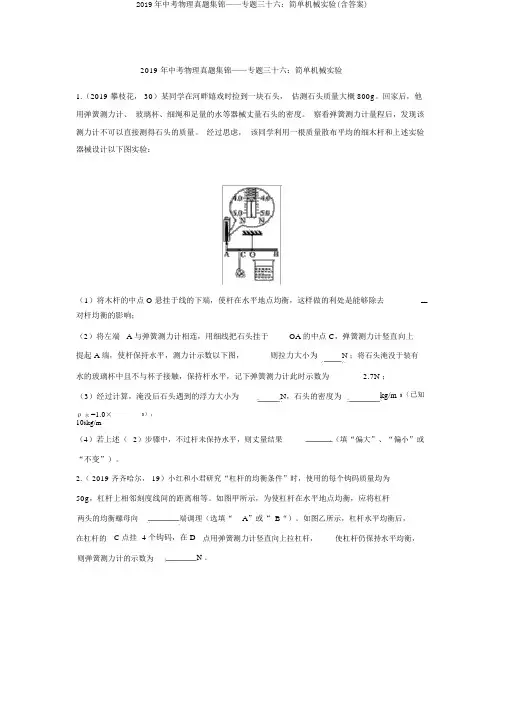

2019 年中考物理真题集锦——专题三十六：简单机械实验1.（2019 攀枝花， 30）某同学在河畔嬉戏时捡到一块石头，估测石头质量大概 800g。

回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器械丈量石头的密度。

察看弹簧测力计量程后，发现该测力计不可以直接测得石头的质量。

经过思虑，该同学利用一根质量散布平均的细木杆和上述实验器械设计以下图实验：（1）将木杆的中点 O 悬挂于线的下端，使杆在水平地点均衡，这样做的利处是能够除去对杆均衡的影响；（2）将左端 A 与弹簧测力计相连，用细线把石头挂于OA 的中点 C，弹簧测力计竖直向上提起 A 端，使杆保持水平，测力计示数以下图，则拉力大小为N ；将石头淹没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为 2.7N ；（3）经过计算，淹没后石头遇到的浮力大小为N，石头的密度为kg/m3（已知ρ水 =1.0×3）；103kg/m（4）若上述（2）步骤中，不过杆未保持水平，则丈量结果（填“偏大”、“偏小”或“不变”）。

2.（ 2019 齐齐哈尔， 19）小红和小君研究“杠杆的均衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度线间的距离相等。

如图甲所示，为使杠杆在水平地点均衡，应将杠杆两头的均衡螺母向端调理（选填“A”或“B“）。

如图乙所示，杠杆水平均衡后，在杠杆的 C 点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使杠杆仍保持水平均衡，则弹簧测力计的示数为N 。

3.（ 2019 包头， 10）以下图是“利用杠杆丈量石块密度”的实验。

（ρ水=1.0× 103kg/m3）(1)在实验前，杠杆静止在图甲所示的地点，此时杠杆处于（选填“均衡”或“不均衡”）状态；要使杠杆在水平地点均衡，应将均衡螺母向调理，这样做的目的是，并除去杠杆自重对实验的影响。

(2)在溢水杯中装满水，如图乙所示，将石块迟缓淹没在水中，让溢出的水流入小桶 A 中，此时小桶 A 中水的体积石块的体积。

2019年中考物理真题集锦——专题三十六：简单机械实验1.（2019攀枝花，30）某同学在河边玩耍时捡到一块石头，估测石头质量大约800g。

回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器材测量石头的密度。

观察弹簧测力计量程后，发现该测力计不能直接测得石头的质量。

通过思考，该同学利用一根质量分布均匀的细木杆和上述实验器材设计如图所示实验：（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除对杆平衡的影响；（2）将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；（3）通过计算，浸没后石头受到的浮力大小为N，石头的密度为kg/m3（已知ρ水=1.0×103kg/m3）；（4）若上述（2）步骤中，只是杆未保持水平，则测量结果（填“偏大”、“偏小”或“不变”）。

2.（2019齐齐哈尔，19）小红和小君探究“杠杆的平衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度线间的距离相等。

如图甲所示，为使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向端调节（选填“A”或“B“）。

如图乙所示，杠杆水平平衡后，在杠杆的C点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使杠杆仍保持水平平衡，则弹簧测力计的示数为N。

3.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。

（ρ水=1.0×103kg/m3）(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。

(2) 在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。

2019年中考物理真题分类汇编——简单机械作图专题一、杠杆作图1.（2019威海，21）如图是一种活塞式抽水机的示意图。

其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。

2.（2019武威，18）如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。

3.（2019兰州，25）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。

4.（2019连云港，19）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。

5.（2019昆明，20）请画出图中力F的力臂，并以“l”表示。

6.（2019赤峰，16）工人沿台阶向上滚动圆柱形塑料桶如所示。

他在A点施加力F使塑料桶绕0点向上滚动，请画出F的力臂。

7.（2019盐城，21）在图中画出力F的力臂8.（2019阜新，21）如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：\（1）画出石头所受重力的示意图。

（2）画出最小动力F1的示意图和动力臂l1。

9.（2019广安，21）如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2。

10.（2019自贡，26）如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。

11.（2019凉山州，25）如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。

12.（2019达州，20）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。

13.（2019辽阳，23）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。

2019 年中考物理真题集锦——专题八：简单机械的综共计算1.（ 2019 襄阳， 25）工人师傅用以下图的滑轮组将重为600N 的货物匀速提高了2m,做了1500J的功。

求 :(1)滑轮组的机械效率；(2)当他用 400N 的拉力匀速提高其余货物时,额外功占总功的15%,求提高货物的重。

2.（ 2019 昆明， 24）一人用桶从井里取水，己知桶的容积是6L，空桶的质量是 1.5kg，忽视绳索的重力。

（ρ水=1.0×103kg/m3，g=10N/kg）求：（1）装满水后水的质量；（2）用绳索把桶放到井里，进入一些水后，桶仍旧飘荡在水中，此时它排开水的体积是3×10-3m3，桶遇到的浮力；（3）将一满桶水从桶底恰巧走开水面开始匀速提高5m，绳索的拉力做的功；（4）提水的效率。

3.（ 2019 徐州， 35）工人用杠杆将重为180 N 的物体匀速提高0.5 m，做了100 J的功．求：（1）提高物体做的实用功；（2）杠杆的机械效率．4.（2019 荆州， 34）为了发展文化旅行事业，荆州市正在兴建华强方特文化主题园，建成后将经过最新的VR 技术展现包含楚文化和三国文化在内的五千年光夏文明．园区建设中需把重1200N 的木箱 A 搬到高h＝ 2m，长L ＝ 10m 的斜面顶端．以下图，工人站在斜面顶端，沿斜面向上用时50s 将木箱 A 匀速直线从斜面底端拉到斜面顶端，已知拉力 F 的功率为80W．求：（1）拉力 F 的大小；（2）该斜面的机械效率是多少；（3）木箱 A 在斜面上匀速直线运动时遇到的摩擦力是多大5.（ 2019 沈阳， 18）以下图，电动起重机是经过电动机拉动绳索 b 带动滑轮组工作的装置（滑轮组的连结方式未画出）。

质量为360kg 的货箱放在水平川面上，与地面的接触面积是0.25cm2。

求：(1)当绳索 a 对货箱的拉力F a为 600N 时，货箱未走开地面，此时货箱对地面的压强是多大？（g取 10N/kg ）(2)在匀速拉起货箱的过程中，电动机把绳索 b 匀速收起了12m，绳索 b 的拉力 F b做了 2.4×104 J的功，拉力F b是多大？(3)在上述匀速拉起货箱的过程中，使用滑轮组所做的额外功是9.6× 103J，滑轮组的机械效率是多大？6. (2019 泰州， 24）如图 ,使用杠杆提高重物,拉力F竖直向下 ,重物匀速迟缓上涨,有关数据如下表 :求（1）拉力所做的功（2）拉力做功的功率（3）此过程中 ,该杠杆的机械效率7.（ 2019 苏州， 27）以下图，利用动滑轮提高货物在竖直向上、大小为250N的拉力 F 作用下，重为400N的货物在20s 的时间内匀速上涨5m,求：(1)实用功W有(2)拉力F的功率P(3)此过程中动滑轮的机械效率η。

2019年中考物理试题专题训练——简单机械一、选择题1.. (2019扬州，2）下列工具属于省力杠杆的是2.（2019盐城，8）如图所示，工人用动滑轮匀速提升重物，这样做A. 省力,不改变施力的方向B. 不省力,改变施力的方向C. 既省力,也改变施力的方向D. 既不省力,也不改变施力的方向3.（2019舟山，10）为便于研究，某健身器材中训练拉力部分的机械结构可简化为如图所示的滑轮组，若不计摩擦，下列有关分析正确的是A．两个滑轮在装置中起的作用相同B．拉力移动的距离与配重上升的距离相同C．沿方向1与2匀速拉动配重，所用的力大小相等D．将配重提升相同高度，用该装置与直接提升所做的功相等4.（2019绵阳，9）如图所示，斜面长20m、高10m，固定在水平地面上。

一位同学用平行于斜面向上40N的拉力，在20s内把重60N的物体沿斜面向上匀速拉动了10m。

在此过程中A. 斜面的机械效率是66.7%B. 斜面的机械效率是75%C. 该同学对物体做功的功率是10WD. 该同学对物体做功的功率是30W5.（2019绵阳，11）用水平力F1拉动如图所示装置，使木板A在粗糙水平面上向右匀速运动，物块B在木板A上表面相对地面静止，连接B与竖直墙壁之间的水平绳的拉力大小为F2。

不计滑轮重和绳重，滑轮轴光滑。

则F1与F2的大小关系是A. F1=F2B. F2<F1<2F2C. F1=2F2D. F1>2F25.（2019南充，5）如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将：A.变大B. 不变C. 变小D. 不能确定6（2019常德，9）用如图所示的工具提升相同重物G(不计摩擦，不计绳、滑轮和杠杆重)，最省力的是7.（2019常德，12）右图是一种切甘蔗用的铡刀示意，下列有关说法正确的是①刀刃很薄可以减小压强②铡刀实质上是一种省力杠杆③甘蔗放在a点比b点更易被切断④手沿F1方向用力比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确D．只有①②③正确二、填空题1.（2019淮安，15）如图所示，工人将80N的重物提升了3m，所用的时间为20s，拉力为50N。

2019年中考物理试题分类汇编——简单机械计算专题1.（2019年郴州，29）一辆重为2×104N的电动汽车，以恒定功率50kW在平直的公路上匀速行驶3km，用时3min。

已知汽车在行驶中所受阻力为车重的0.1倍，汽车轮胎与地面接触的总面积为0.5m2．求：（1）汽车对地面的压强；（2）汽车的牵引力所做的功；（3）汽车发动机的机械效率（计算结果保留一位小数）。

2.（2019山西，24）汽车超载是当前发生交通事故的重要原因之一。

全国各地设置了许多超载监测站加强监管。

如图所示，一辆两轴货车正在水平地面上设置的某种电子地磅秤上称重。

先让货车前轮单独开上电子地磅秤，其读数为8t；前轮驶离电子地磅秤，再让后轮单独开上电子地磅秤，其读数为9t。

国家规定两轴货车限载车货总重18t，请你通过计算分析该货车是否超载。

3.（2019攀枝花，32）如图所示，在水平路面上行驶的汽车通过滑轮组拉着重G=9×104N 的货物A沿斜面向上匀速运动。

货物A的速度为v=2m/s，经过t=10s，货物A竖直升高h=10m。

已知汽车对绳的拉力F的功率P=120kW，不计绳、滑轮的质量和摩擦，求：（1）t时间内汽车对绳的拉力所做的功；（2）汽车对绳的拉力大小；（3）斜面的机械效率。

4.（2019无锡，26）在更换家用轿车的轮胎时，剪式千斤顶是一种常用工具。

图甲是某型号剪式千斤顶的结构示意图。

使用时，将底部支撑台置于水平地面，保持千斤顶竖直，将顶升置于汽车车身下，用手摇动扳手使扳手绕O点不断旋转，带动丝杆转动，通过丝杆水平拉动左端铰链，使支架向内收缩，顶升升高，从而将汽车车身顶起。

丝杆上刻有梯形扣，图乙是梯形的实物图。

（（1）该型号的剪式千斤顶是由一些简单机械组合而成的。

在顶起车身的过程中，丝杆上的 梯形扣属于下列哪一种简单机械？。

A ．滑轮B ．滑轮组C ．杠杆D ．斜面（2）现使用该剪式千斤顶更换轮胎，顶起汽车车身后，若顶升受到车身竖直向下的压力大小始终为 10000N ，且等于顶升对车身的支持力，千斤顶自身重量忽略不计。

2019年物理中考填空题专项练习：简单机械（含解析）一、填空题1．所谓杠杆，是指一根________，在________下，能够绕着________点转动．2．用如图所示的动滑轮将重力为100N 的物体提升1m（不计动滑轮重），则拉力F=________N，拉力移动的距离s=________m．3．滑轮组：由________滑轮和________滑轮组成，既能________力，又能改变________的方向．4．从________到________的距离叫动力臂．5．如图所示滑轮组提升正方体物体，动滑轮重2N，不计摩擦和绳重，物体边长为0.1m，密度为2×103kg/m3，物体的质量是________kg；作用在绳端的拉力F为8N时，物体对水平地面的压强为________Pa．6．使用动滑轮可以________，但不能改变动力的方向；使用定滑轮不能省力，它实质上是一个________．7．如甲图所示大桥采用双塔钢索斜拉式．将大桥一部分可抽象为如乙图所示的模型，F1为钢索的拉力，F2为桥重和车辆对桥的压力，O 为支点．如果桥塔高度降低，此钢索的拉力将_____-（变大/变小/不变），合理的解释是______ ．8．如图所示，小明用力F 将重为80N 的物体匀速提升lm，在此过程中，滑轮的机械效率为80%，小明做的有用功为______J，拉力F 为________．9．甲乙两位同学各持一根光滑的圆木棍，相距1m 持棍相对站立；丙同学取一段绳子，将绳子的一端拴在右侧木棍上，按如图所示依次绕过两根木棍．若丙同学用20N 的力向左匀速拉绳子，左侧圆木棍不动，右侧圆木棍向左靠近10cm，则甲同学要用的力是_______ N，此时丙同学拉力做的功是_________J．10．如图，杠杆AC（不计杠杆重和摩擦）可绕支点O 自由转动，在B 点挂一个重为40N 的物体，为使杠杆在水平位置平衡，在杠杆上施加的最小力是F=_______N；若将物体提升20cm，则动力做的功是________J．11．如图所示，O为杠杆的支点，在杠杆的右端B点挂一重物。

2019年中考物理试题专题训练——简单机械专题1.（2019重庆A卷，11）用图的滑轮组将一个重为180 N的物体沿竖直方向在10s内匀速提升2 m，所用的拉力为100 N，10s内拉力F的功率为______ W ，该滑轮组的机械效率为________%。

2.（2019海南，16）小明想把被台风刮倒的树拉正。

他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，这样做有_____段绳子拉甲树。

如果不计绳重和摩擦，甲树受300N拉力，则小明对绳子的拉力至少为________N。

3.（2019成都，18）如图,是三种类型剪刀的示意图,请你为铁匠师傅选择一把剪铁皮的剪刀,你会选择(选填“A”、“B”或“C”)剪刀，这样选择的目的是为了省。

4.（2019兰州，21）如图所示，斜面长2m、高1m，把一个质量为24kg的物体沿斜面从斜面底端匀速拉到顶端，需要克服重力做功J。

若斜面是光滑的，则沿斜面向上的拉力N。

在“核桃钳、红酒开瓶器和家中升降晾衣架上的滑轮”三种工具中属于斜面的是。

（g=10N/kg）5.(2019绥化，20)如图所示，轻质杠杆OB可绕固定轴0自由转动（AB＝2AO）。

将棱长为10cm的正方体合金块，用轻绳挂在A点处，在B点施加竖直向上的力F1＝30N时，杠杆在水平位置平衡，此时合金块对水平地面的压强恰好为0，则合金块的质量是kg．若撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa，则力F2的大小是N。

6.（2019湖州，7）生活中我们常用开瓶器打开瓶盖，如图所示使用开瓶器能省力的原因是________。

请在答题卷的图中画出作用在开瓶器上的阻力。

7.（2019长春，23）小明和同学到福利院义务劳动时，发现有的桌子脚下装有如图甲所示的轮子．（1）他将压杆按下，压板就会紧压在轮子上，使轮子无法滚动，桌子不容易被推动，说明用．（均选填“增大”或“減小”）（2）小明发现压杆是省力杠杆，O为支点．请在图乙中画出压力F的力臂l．8.(2019邵阳，23)小斌同学在做物理实验时，使用镊子夹取砝码，镊子是杠杆。

2019年中考物理真题分类汇编——简单机械实验专题1.（2019安顺，15）小军同学为了探究“使用动滑轮的省力情况及滑轮组的机械效率”，使用了如图所示的实验装置。

实验前，小军用轻质弹簧测力计测得动滑轮的重力为1.0N，每个钩码的重力为0.5N，实验过程中，小军多次改变动滑轮所挂钩码的数量，分别记下了每次所挂钩码的重力及对应的轻质弹簧测力计示数（见下表）（1）分析实验数据可以得到：在动滑轮的重力大于或等于物体的重力的条件下，使用该滑轮组（选填“省力”或“不省力”）（2）在忽略摩擦、绳重及实验误差的条件下，弹簧测力计的示数F与被提升钩码重力G以及动滑轮重力G0的关系为（3）小军同学又研究了滑轮组水平拉动物体的情况，用另一组滑轮组将重为50N的物块从位置A匀速直线拉到位置B，请在图中画出最省力的绕线方法：物块移动的距离为cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，该滑轮组的机械效率为。

2.（2019安顺，20）如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件。

如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）。

小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）。

3.（2019巴彦淖尔，10）如图是“利用杠杆测量石块密度”的实验。

（ρ水＝1.0×103kg/m3）（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
