工厂标准
Q/DZ

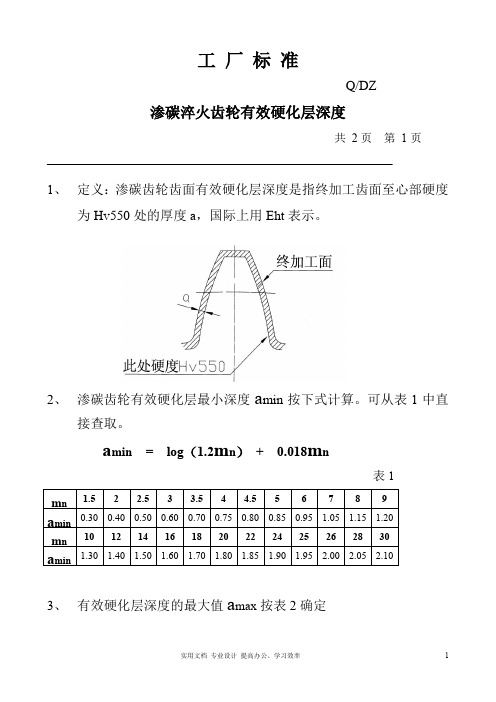

渗碳淬火齿轮有效硬化层深度
共2页第1页
1、定义：渗碳齿轮齿面有效硬化层深度是指终加工齿面至心部硬度
为Hv550处的厚度a，国际上用Eht表示。
2、渗碳齿轮有效硬化层最小深度a min按下式计算。
可从表1中直
接查取。
a min= log（1.2m n）+ 0.018m n
表1
3、有效硬化层深度的最大值a max按表2确定
共2页第2页
表2
4、本规定适用于轧钢机械、连铸机械、炼焦机械、冶炼机械、装卸
机械的传动齿轮。
5、特殊工况用渗碳齿轮的有效硬化层深度，可根据接触剪应力的大
小另行确定。
6.、本表对于Mn≤8的齿轮而言，其推荐的渗碳深度是合理的，但对于Mn>8的齿轮而言，其数据缺乏合理性。
7. 对于合理的渗碳层深度各国、各公司的标准不同，而且差距还比较大。
各国及各行业推荐的渗碳层深度见表3
表3 各国及各行业推荐的渗碳层深度
注：根据JB/T 8853-2001《圆柱齿轮减速机》渗碳层的深度根据模数选择，当Mn=1.5～6时，渗碳层深度ht=(0.2～0.3)Mn;
当Mn=7～18时，渗碳层的深度ht=(0.15～0.25)Mn（小模数取大值，大模数取小值）。
浅谈齿轮渗碳淬火有效硬化层及硬度梯度随着机械工业的发展，对齿轮的质量要求日益提高，而齿轮的强度寿命和制造精度与热处理质量有很大关系。
为了检验齿轮材料热处理质量，在1987年以前，我国的齿轮渗碳淬火内在质量检验标准多为终态金相检验标准。
由于检测仪器的精度、分辨率等因素以及检验人员的经验参差不齐，造成检验结果有很大差异和争议。
为了解决金相法内在检验存在的弊端，机械部在1987年借鉴了DIN.ISO等标准中有关内容，修订了我国现行齿轮渗碳淬火内在质量检验标准。
此检验标准中，其金相组织检验标准基本与原标准相似，主要是对渗碳层深度及碳浓度梯度的测定作了较大的修改。
下面就渗碳层深度和碳浓度梯度分别采用金相法与硬度法测定进行简述。
一、渗碳层深度的检测1.1、金相法1.1.1、取本体或与零件材料成分相同，预先热处理状态基本相似的圆试样或齿形试样进行检测。
1.1.2、送检试样热处理状态为平衡状态，即退火状态。
1.1.3、低碳钢渗层深度为：过共析层+共析层+1/2亚共析层。
1.1.4、低碳合金钢渗层深度为：过共析层+共析层+亚共析层。
1.2、硬度法1.2.1、取样方法同金相法取样方法一致。
1.2.2、送检试样状态为淬火+回火状态。
1.2.3、渗碳深度用有效硬化层来表示，其极限硬度根据不同要求进行选择。
1.2.4、有效硬化层深度（DCp）：从试样表面测至极限硬度（如HV550）之间垂直距离。
1.3、两种关于渗碳深度检测的方法存在着一定的对应关系，下面用图形来描述。
从图中可看出：DCp（芯部）>DCp(HV500)>DCp(HV550)DCp(HV550)对应渗碳层中碳含量约为0.35~0.38%,此界限处即为金相法中1/2亚共析层处。
DCp(HV500)对应渗碳层中碳含量约为0.31~0.33%，此界限处为金相法中1/2亚共析层处。
DCp（芯部）对应渗碳层中碳含量为基体碳含量，一般为0.17~0.23%，此界限处为金相法中基体组织。
工厂标准
Q/DZ
渗碳淬火齿轮有效硬化层深度
共2页第1页
1、定义：渗碳齿轮齿面有效硬化层深度是指终加工齿面至心部硬度
为Hv550处的厚度a，国际上用Eht表示。
2、渗碳齿轮有效硬化层最小深度a min按下式计算。
可从表1中直
接查取。
a min= log（1.2m n）+ 0.018m n
表1
3、有效硬化层深度的最大值a max按表2确定
共2页第2页
表2
4、本规定适用于轧钢机械、连铸机械、炼焦机械、冶炼机械、装卸
机械的传动齿轮。
5、特殊工况用渗碳齿轮的有效硬化层深度，可根据接触剪应力的大
小另行确定。
6.、本表对于Mn≤8的齿轮而言，其推荐的渗碳深度是合理的，但对于Mn>8的齿轮而言，其数据缺乏合理性。
7. 对于合理的渗碳层深度各国、各公司的标准不同，而且差距还比较大。
各国及各行业推荐的渗碳层深度见表3
表3 各国及各行业推荐的渗碳层深度
注：根据JB/T 8853-2001《圆柱齿轮减速机》渗碳层的深度根据模数选择，当Mn=1.5～6时，渗碳层深度ht=(0.2～0.3)Mn;
当Mn=7～18时，渗碳层的深度ht=(0.15～0.25)Mn（小模数取大值，大模数取小值）。
图片：齿轮淬火的“最佳”硬化层深与“适当”硬化层深戴忠森众所周知，齿轮的淬硬层深“过浅”，对接触和弯曲承载能力都不利。
但淬硬层也不是越深越好，最佳或适当的硬化层深度，可使齿面和齿根都具有较高的强度（承载能力）。
另外，不同的热处理方法，其“最佳”值也不是一样的。
二十世纪七、八十年代，随着齿轮强度计算方法ISO标准的公布，以及国内GB/3480“圆柱齿轮承载能力计算方法”标准的实施，特别是工业硬齿面齿轮的广泛采用，国内外齿轮工作者（专家、学者），就热处理硬化层深问题，进行了大量的试验研究和理论分析。
其实质都是基于接触（弯曲）疲劳强度，其核心问题是：疲劳裂纹发生（萌生）在何处？破坏后的形状是点蚀（pitting贝壳状），还是片蚀（剥落spalling）？研究表明，一般软齿面大多是点蚀，而硬齿面大齿轮大多是剥落（片蚀）。
疲劳裂纹的萌生，有可能在表面，也有可能在表层。
至今，有关硬齿面齿轮接触疲劳强度（剥落）计算的理论和方法，主要有：最大剪切应力τmax （τ45°）；正交剪切应力（τyz）；当量剪切应力（τeffa）；深部接触应力；最大剪切应力/剪切强度的峰值；正交剪切应力/强度（硬度）（τyz/HV）max；当量剪切应力/强度的峰值等，通过理论计算可以确定接触疲劳强度（安全系数）；或者确定最佳淬硬层深度。
这些理论和方法一直都有争议，因此至今也没有一个权威的理论和方法被大家所能完全接受。
所谓“最佳硬化层深”，其说法也是较含糊的，而且众说不一，以渗碳淬火齿轮为例，德国DIN3990，硬化（渗碳）层深度，给出一个经验公式：（推荐）Eht= 0.15mn（mn——法面模数）(1)。
该经验公式，有一个突出的问题，就是未考虑实际载荷的情况。
所以，对于轻载齿轮，允许比经验公式稍浅的硬化层深度。
Thomas Tobie近年来提出在用ISO/DIN 进行标准化承载能力计算时，考虑硬化层深度对承载能力的影响，引入了影响系数ZEht（接触承载能力影响系数）；УEht（弯曲承载能力影响系数）。
如何解决渗碳或碳氮共渗零件有效硬化深度的测试目前，在我国航空、航天、汽车、兵器等众多单位的零件加工和热处理工艺都涉及渗碳或碳氮共渗的问题，针对客户的需求，我司开发出半自动显微硬度测试系统，快速解决有效硬化层深度测量。
针对半自动显微硬度计测试系统FEM-7000的特点，介绍一下此系统在工厂中常用的功能，齿轮热处理方法使用碳氮共渗工艺的最多,，作到俗说的“表硬心软”，需要对渗碳的有效深度作检测。
现在的标准采用硬度梯度法，大多数都采用1Kgf 载荷，看HV550时的深度值。
具体做法如图示：以齿顶为基准，从表面向心部连续打多个点，分别测出各点之硬度，绘制硬度曲线齿轮剖面示意图硬度曲线示意图以往通过此方法作测试时，大家普遍困难的是此工作较繁杂。
一是要打多个点测硬度，二是要不断移动和记录载物台移动量，三是手工绘制曲线图。
这几个环节易出的问题分别是：一测量时人为误差，二移动物台的精度，三绘图的准确性。
往往做一个样品用很长时间，一天若需大量做此工作，人会很疲劳影响测试精度。
而现在利用半自动测试系统(FEM-7000) 可以大大提高效率与精度。
首先硬度计主机具有自动打压痕功能，第二由于采用自动载物台，可以在测试前将要测点的坐标值一次输入，仪器会自动找到设置点，位移回复精度在2 m以内，第三仪器测试后，由打印机打印一份标准报告，包括数据与曲线图，也可以利用Windows 中的Word软件自己编辑，在报告中任意插入文字、数字及图片，另外打印机还可以打印金相组织的图谱。
重点介绍半自动显微硬度测试系统的功能：FEM-7000半自动显微硬度测试系统是一台以日本F-T公司(FUTURE-TECH CORP.)生产的FM-700型显微硬度计为主机，由电脑控制的自动载物台及高分辨率的CCD图象采集游标测量装置组成的显微硬度测量系统。
该系统由三部分组成：1. FM－700显微硬度计2. 自动载物台及PC电脑控制器3. 高分辨CCD图象采集装置及电脑游标测量装置和数据处理激光打印系统。
齿轮加工中渗碳淬火和渗碳质量分析一、前言齿轮是我们日常生活中接触到的较多的机械产品，它的性能的好坏对产品的机械性能起着重要作用。
齿轮在渗碳淬火过程中，可能出现的问题很多，主要表现在以下几个方面：淬火后硬度不够、渗层深度不够、淬火后心部硬度过高、变形大、油淬后表面光亮度不够甚至开裂。
影响淬火质量的因素有很多，比如原材料成分、热处理工艺以及淬火后的冷却过程。
本文主要论述以上几个方面对齿轮渗碳淬火质量的影响。
二、材料成分对齿轮渗碳淬火质量的影响2.1 材料成分对心部硬度的影响20CrMnMo齿轮的主要合金元素是Cr、Mn和Mo元素。
Mo和Cr元素可以大大降低渗碳层中贝氏体形成的敏感性，Mn元素可以提高淬透性。
虽然Mn元素对提高心部淬透性来说是最经济有效的元素，但是Mn含量过多会产生如淬透性带失控等问题，淬透性越高，畸变量越大，因此要严格控制合金元素含量。
2.2 材料成分对内氧化的影响在热处理期间，在合金表面的下方形成氧化物的现象称为内氧化。
在气体渗碳中，Mn和Cr是容易与介质中的氧原子发生氧化的元素，所形成的氧化物会导致钢表层的合金元素流失，Mo元素则对内氧化的影响较小。
对于Mn元素，它的流失会导致淬透性降低，以及表层中非马氏体组织（在渗碳淬火件表面中经常出现连续或不连续的网状或块状黑色组织，此处恰好不是表层压应力最大的区域，被公认是由于内氧化而贫化合金元素导致形成屈氏体类组织，也被成为非马氏体组织）的形成；Cr元素的损失则使渗层中碳化物的形成变得困难。
只要表面转变为马氏体组织，较浅的表面氧化对疲劳特性无明显影响，而严重的氧化会因从奥氏体中消耗大量的合金元素而降低其淬透性，导致形成其它一些非马氏体组织（如屈氏体、珠光体组织），这些组织会降低表面压应力，对疲劳性能不利。
因此在渗碳过程中要注意减少和避免表面氧化，但实际生产过程中，考虑到目前普遍应用的渗碳气氛都含有氧化物，所以渗碳过程或多或少都会发生内氧化。
渗碳齿轮最佳有效硬化层深度
渗碳齿轮最佳有效硬化层深度
渗碳齿轮是一种重要的机械加工件，其强度和耐磨性是影响它们应用性能的重要因素。
渗碳齿轮的表面硬度受渗碳深度的影响，而渗碳深度受碳温度和渗碳时间的影响。
渗碳时间主要由机械渗碳装置的工作程序、反复循环次数和设备的制造精度等因素决定。
本文旨在探讨渗碳齿轮最佳有效硬化层深度的因素，并针对渗碳齿轮的渗碳温度、渗碳时间和反复循环次数，给出一定的指导意见。
首先，渗碳温度是影响渗碳深度的主要因素，而渗碳温度越高，渗碳层越深。
这是因为碳温度越高，碳溶解度越强，从而渗碳深度增加。
因此，如果要使渗碳齿轮的表面有效硬化层深度达到最佳，就必须把碳温度提高到一定的水平。
其次，渗碳时间也是影响渗碳深度的因素之一，而渗碳时间越长，渗碳深度越深。
渗碳时间受机械渗碳装置工作程序的影响很大，因此，为了使渗碳齿轮表面有效硬化层深度达到最佳，它的渗碳时间需要调整到恰当的水平。
在此基础上，还要考虑渗碳反复循环次数的影响，即渗碳深度和反复循环次数之间存在相互影响的关系，如果反复循环次数越多，渗碳深度就越深。
因此，为了达到最佳的有效硬化层深度，应注意适当增加渗碳反复循环次数。
总之，渗碳齿轮最佳有效硬化层深度的影响因素有渗碳温度、渗碳时间和反复循环次数，应在此基础上进行合理调节，以达到最佳的
有效硬化层深度。
浅谈齿轮渗碳淬火有效硬化层及硬度梯度
随着机械工业的发展，对齿轮的质量要求日益提高，而齿轮的强度寿命和制造精度与热处理质量有很大关系。
为了检验齿轮材料热处理质量，在1987年以前，我国的齿轮渗碳淬火内在质量检验标准多为终态金相检验标准。
由于检测仪器的精度、分辨率等因素以及检验人员的经验参差不齐，造成检验结果有很大差异和争议。
为了解决金相法内在检验存在的弊端，机械部在1987年借鉴了DIN.ISO等标准中有关内容，修订了我国现行齿轮渗碳淬火内在质量检验标准。
此检验标准中，其金相组织检验标准基本与原标准相似，主要是对渗碳层深度及碳浓度梯度的测定作了较大的修改。
下面就渗碳层深度和碳浓度梯度分别采用金相法与硬度法测定进行简述。
一、渗碳层深度的检测
1.1、金相法
1.1.1、取本体或与零件材料成分相同，预先热处理状态基本
相似的圆试样或齿形试样进行检测。
1.1.2、送检试样热处理状态为平衡状态，即退火状态。
1.1.3、低碳钢渗层深度为：过共析层+共析层+1/2亚共析层。
1.1.4、低碳合金钢渗层深度为：过共析层+共析层+亚共析层。
1.2、硬度法
1.2.1、取样方法同金相法取样方法一致。
1.2.2、送检试样状态为淬火+回火状态。
1.2.3、渗碳深度用有效硬化层来表示，其极限硬度根据不同要
求进行选择。
1.2.4、有效硬化层深度（DCp）：从试样表面测至极限硬度（如
HV550）之间垂直距离。
1.3、两种关于渗碳深度检测的方法存在着一定的对应关系，下面
用图形来描述。
从图中可看出：DCp（芯部）>DCp(HV500)>DCp(HV550)
DCp(HV550)对应渗碳层中碳含量约为0.35~0.38%,此界限处即为金相法中1/2亚共析层处。
DCp(HV500)对应渗碳层中碳含量约为0.31~0.33%，此界限处为金相法中1/2亚共析层处。
DCp（芯部）对应渗碳层中碳含量为基体碳含量，一般为0.17~0.23%，此界限处为金相法中基体组织。
1.4、结论
从图中可以看出，DCp(HV500)、DCp(HV550)是不相等的，而在金相法检测时，这两点是近似相等的，故用硬度法测试渗碳层深度结果更精确，更直观，减少了人为误差。
二、渗碳层碳浓度梯度（即硬度梯度）
为了防止渗碳淬火齿轮表面出现剥落、点蚀，提高齿轮承载能力，必须要求渗碳层渗碳浓度从表面至芯部应保持平滑的梯度。
这种斜度一般推荐为0.25mm深度，碳含量最多下降0.10%。
碳浓度梯度检测采用剥层法进行，因此方法操作比较复杂，检验时间比较长，在实际生产中不经常使用。
这一指标在现行国家标准中采用硬度梯度来反映。
硬度梯度在相关标准中又叫“至芯部硬度降”，即在有效硬化层范围内，自齿轮表面向芯部方向的硬度梯度，用“△HV/△EHt”
来表示，“△HV”为硬度变化量，“△EHt”为有效硬化层深度的变化量。
这一指标反映了有效硬化层内硬度的平缓程度，不但反映了渗碳层浓度梯度问题，同时也反映了淬火质量，指标中规定了有效硬化层深度下降0.1mm（△EHt），硬度下降应小于45HV（△HV）。
综上所述，渗碳层中碳浓度梯度检测采用硬度法优于剥层法。
