无刷直流电机的原理及正确的使用方法无刷直流电机（Brushless DC motor，简称BLDC）是一种采用电子换向器换向的直流电机。
相比传统的有刷直流电机，BLDC电机具有更高的效率、更长的寿命和更少的维护需求。
下面将介绍BLDC电机的原理及正确的使用方法。
一、无刷直流电机的工作原理无刷直流电机由电机主体、电子换向器和控制电路组成。
电机主体包括固定部分（定子）和旋转部分（转子）。
定子上安装有若干绕组，每个绕组都与电子换向器相连。
电子换向器通过检测转子位置，并将适当的电流传送到绕组上，以形成旋转磁场。
转子感应到旋转磁场后，会根据斯托克定律转动。
无刷直流电机的电子换向器是一个复杂的电路系统，它通过检测转子位置来实现精确的换向。
检测转子位置的常用方法有霍尔效应、光电传感器、电感传感器等。
根据检测到的转子位置，电子换向器会以正确的顺序和适当的时机驱动绕组工作，从而实现连续的旋转。
二、无刷直流电机的正确使用方法1.供电电压：无刷直流电机具有特定的工作电压范围，应确保供电电压在该范围内。
如果供电电压过高，会导致电机过载甚至烧毁。
如供电电压过低，则会影响电机的性能和扭矩输出。
2.控制电路：无刷直流电机需要通过控制电路控制电流和实现换向。
因此，应使用正确的控制电路来驱动BLDC电机。
控制电路的选择应根据电机的额定电流和电压进行。
3.保护措施：为了延长无刷直流电机的寿命，应采取适当的保护措施。
例如，可以在电机上安装过压保护、过流保护和过温保护等设备，以防止电机受到损坏。
4.换向算法：无刷直流电机的换向算法对其性能和效率有很大的影响。
应根据电机的工作要求和特性选择合适的换向算法。
常见的换向算法有霍尔传感器换向、电流反电动势（Back EMF）换向等。
5.轴承和润滑：轴承是无刷直流电机中常见的易损件。
应定期检查轴承的状态，并进行润滑维护。
适当的润滑可以减少摩擦和磨损，提高电机的效率和寿命。
6.散热措施：无刷直流电机在长时间工作时会产生一定的热量。
无刷直流电机（或简称BLDC电机）是一种采用直流电源并通过外部电机控制器控制实现电子换向的电机。
不同于有刷电机，BLDC电机依靠外部控制器来实现换向。
简言之，换向就是切换电机各相中的电流以产生运动的过程。
有刷电机是指具有物理电刷的电机，其每转一次可实现两次换向过程，而BLDC电机无电刷配备，因此而得名。
由于其设计特性，无刷电机能够实现任意数量的换向磁极对。
与传统有刷电机相比，BLDC电机具有极大的优势。
这种电机的效率通常可提高15-20%;没有电刷物理磨损，因而能减少维护；无论在什么额定速度下都可以获得平坦的转矩曲线。
虽然BLDC电机并不是新发明，但由于需要复杂控制和反馈电路，所以广泛采用的进展较为缓慢。
然而，由于近期半导体技术的发展、永磁体品质提升，以及对更高效率不断增长的需求，促使BLDC电机在大量应用中取代了有刷电机。
BLDC电机在许多行业找到了市场定位，包括白色家电、汽车、航空航天、消费、医疗、工业化自动设备和仪器仪表等。
随着行业朝着需要在更多应用中使用BLDC电机的方向发展，许多工程师不得不将目光投向该技术。
虽然电机设计的基础要素仍然适用，但添加外部控制电路也增加了另一系列需考虑的设计事项。
在诸多设计问题中，最重要的一点是如何获取电机换向的反馈。
电机换向在深入探索BLDC电机反馈选项之前，先了解为什么需要它们至关重要。
BLDC电机可配置为单相、两相和三相；其中最常用的配置为三相。
相数与定子绕组数相匹配，而转子磁极数根据应用需求的不同可以是任意数量。
因为BLDC电机的转子受旋转的定子磁极影响，所以须追踪定子磁极位置，以有效驱动三个电机相。
为此，需使用电机控制器在三个电机相上生成六步换向模式。
这六步（或换向相）移动电磁场，进而使转子永磁体移动电机轴。
图1 : BLDC电机六步换向模式通过采用这种标准电机换向序列，电机控制器即可利用高频率脉宽调制(P WM)信号，有效降低电机承受的平均电压，从而改变电机速度。

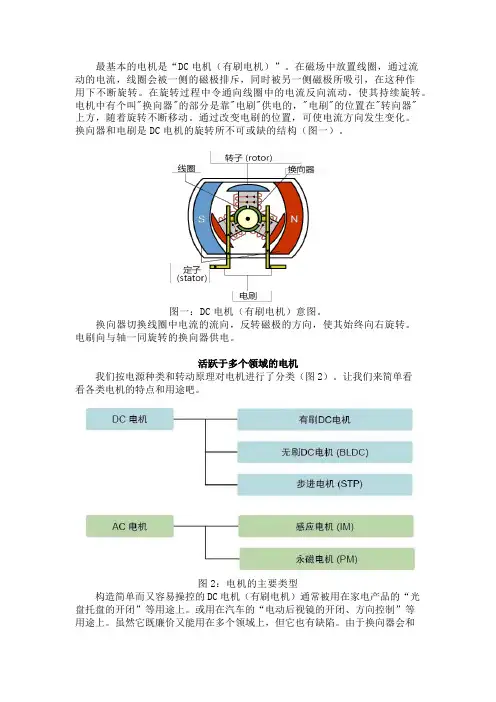

最基本的电机是“DC电机（有刷电机）”。
在磁场中放置线圈，通过流动的电流，线圈会被一侧的磁极排斥，同时被另一侧磁极所吸引，在这种作用下不断旋转。
在旋转过程中令通向线圈中的电流反向流动，使其持续旋转。
电机中有个叫"换向器"的部分是靠"电刷"供电的，"电刷"的位置在"转向器"上方，随着旋转不断移动。
通过改变电刷的位置，可使电流方向发生变化。
换向器和电刷是DC电机的旋转所不可或缺的结构（图一）。
图一：DC电机（有刷电机）意图。
换向器切换线圈中电流的流向，反转磁极的方向，使其始终向右旋转。
电刷向与轴一同旋转的换向器供电。
活跃于多个领域的电机我们按电源种类和转动原理对电机进行了分类（图2）。
让我们来简单看看各类电机的特点和用途吧。
图2：电机的主要类型构造简单而又容易操控的DC电机（有刷电机）通常被用在家电产品的“光盘托盘的开闭”等用途上。
或用在汽车的“电动后视镜的开闭、方向控制”等用途上。
虽然它既廉价又能用在多个领域上，但它也有缺陷。
由于换向器会和电刷接触，它的寿命很短，必须定期更换电刷或保修。
步进电机会随着向其发出的电脉冲数旋转。
它的运动量取决于向其发出的电脉冲数，因此适用于位置调整。
在家庭中通常被用于“传真机和打印机的送纸”等。
由于传真机的送纸步骤取决于规格（刻纹、细致度），因此随着电脉冲数旋转的步进电机非常便于使用。
很容易解决信号一旦停止机器就会暂时停止的问题。
旋转数随电源频率变化的同步电机被用于“微波炉的旋转桌”等用途上。
电机组里有齿轮减速器，可以得到适合加热食品的旋转数。
感应电机也受电源频率的影响，但频率和旋转数不一致。
以前这类AC电机被用在风扇或洗衣机上。
由此可见，各式各样的电机活跃于多个领域。
其中，BLDC电机（无刷电机）具有怎样的特点才会用途如此之广呢？BLDC电机是如何旋转的？BLDC电机中的“BL”意为“无刷”，就是DC电机（有刷电机）中的“电刷”没有了。
无刷直流电机pwm调速原理
无刷直流电机（BLDC）是一种电动机，其转子上没有传统的电刷。
相比传统的有刷直流电机，BLDC电机拥有更高的效率和可靠性。
为了实现BLDC电机的调速，通常使用PWM（脉宽调制）技术。
PWM调速原理如下：在电机电源上加上一个有特定占空比的方波信号，即PWM信号。
PWM信号的占空比决定了电机的平均电压，从而决定了电机的转速。
当PWM信号的占空比增加时，电机的平均电压也会增加，电机的转速也会随之增加。
反之，当PWM信号的占空比减小时，电机的平均电压也会减小，电机的转速也会减小。
BLDC电机的控制主要包括两个方面：判断当前转子位置和根据位置控制电机。
判断转子位置通常采用霍尔传感器或反电动势感应法。
在控制电机时，可以采用开环控制或闭环控制。
开环控制指直接根据PWM信号控制电机转速；闭环控制则需要通过传感器反馈来调整PWM信号的占空比，使电机达到预期转速。
PWM调速技术不仅可以用于BLDC电机，也可以用于其他类型的电机调速。
通过合理的PWM信号设置，可以实现电机的精确调速和控制。
- 1 -。

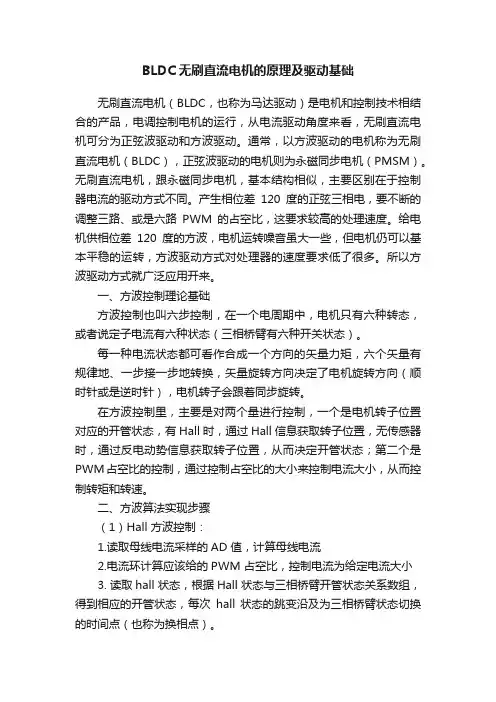

BLDC无刷直流电机的原理及驱动基础无刷直流电机（BLDC，也称为马达驱动）是电机和控制技术相结合的产品，电调控制电机的运行，从电流驱动角度来看，无刷直流电机可分为正弦波驱动和方波驱动。
通常，以方波驱动的电机称为无刷直流电机（BLDC），正弦波驱动的电机则为永磁同步电机（PMSM）。
无刷直流电机，跟永磁同步电机，基本结构相似，主要区别在于控制器电流的驱动方式不同。
产生相位差120度的正弦三相电，要不断的调整三路、或是六路PWM的占空比，这要求较高的处理速度。
给电机供相位差120度的方波，电机运转噪音虽大一些，但电机仍可以基本平稳的运转，方波驱动方式对处理器的速度要求低了很多。
所以方波驱动方式就广泛应用开来。
一、方波控制理论基础方波控制也叫六步控制，在一个电周期中，电机只有六种转态，或者说定子电流有六种状态（三相桥臂有六种开关状态）。
每一种电流状态都可看作合成一个方向的矢量力矩，六个矢量有规律地、一步接一步地转换，矢量旋转方向决定了电机旋转方向（顺时针或是逆时针），电机转子会跟着同步旋转。
在方波控制里，主要是对两个量进行控制，一个是电机转子位置对应的开管状态，有Hall时，通过Hall信息获取转子位置，无传感器时，通过反电动势信息获取转子位置，从而决定开管状态；第二个是PWM占空比的控制，通过控制占空比的大小来控制电流大小，从而控制转矩和转速。
二、方波算法实现步骤（1）Hall 方波控制：1.读取母线电流采样的AD 值，计算母线电流2.电流环计算应该给的PWM 占空比，控制电流为给定电流大小3. 读取hall 状态，根据Hall 状态与三相桥臂开管状态关系数组，得到相应的开管状态，每次hall 状态的跳变沿及为三相桥臂状态切换的时间点（也称为换相点）。
4. Hall 相邻状态间的扇区为一个电周期的六分之一，即为60°，用定时器可记录60°扇区所用的时间，从而计算电流频率，从而得到电机转速。
直流无刷电动机原理及应用论文直流无刷电动机（Brushless DC Motor，BLDC）是一种基于电子通断器件控制电机旋转方向和速度的电动机。
相比于传统的直流有刷电动机，BLDC电动机具有更高的效率、更长的寿命、更低的噪音和更高的可靠性等优势，在各个领域得到广泛的应用。
本文将重点探讨BLDC电动机的工作原理和应用。
首先，BLDC电动机的工作原理。
BLDC电动机由定子和转子两部分组成。
定子上包含若干个线圈，并按照一定的序列连接在一起，形成一个三相对称的定子线圈组。
转子上则安装有永磁体，在齿轮上切割一定数量的磁极，使得转子上每个磁极的极性均相邻两个相同。
当BLDC电动机通电时，通过外部电子通断器件按照一定的顺序控制定子线圈的通断，从而形成一个旋转的磁场。
转子上的磁极受到这个旋转的磁场作用，从而顺应旋转运动，带动负载旋转。
BLDC电动机的应用非常广泛。
首先，在家用电器中，BLDC电动机被广泛应用于洗衣机、空调、冰箱等领域。
由于BLDC电动机具有高效、低噪音的特点，使得家用电器具有更好的性能和用户体验。
其次，在汽车领域，BLDC电动机被应用于新能源汽车、电动自行车等交通工具中。
BLDC 电动机通过电能转换为机械能，实现车辆的驱动，提高了汽车的能源利用率和环境友好性。
再次，在工业生产中，BLDC电动机被广泛应用于机械设备、工业机器人等领域。
BLDC电动机具有高效、精准的控制性能，提高了工业设备的生产效率和可靠性。
最后，在航空航天工程中，BLDC电动机被应用于航空器、卫星等航天器件中。
BLDC电动机具有体积小、重量轻、噪音低等特点，适用于空间有限的环境。
当然，BLDC电动机也存在一些挑战和发展方向。
首先，电子通断器件的性能和可靠性对BLDC电动机的工作效果至关重要。
当前，有关电子通断器件的研发和改进仍然是一个热门领域，需要进一步提升其性能和可靠性。
其次，BLDC电动机的功率密度和散热问题也需要解决。
随着电动车等领域对BLDC电动机功率需求的增加，如何在减小体积的同时提升功率密度和散热效果，是一个需要注意的问题。
无刷直流电机pwm调速原理：从实现到优化无刷直流电机（BLDC）已经成为现代工业中最受欢迎的驱动电机类型之一，其中最常见的控制方式之一是使用脉冲宽度调制（PWM）来实现电机转速控制。
本文将介绍BLDC PWM调速的原理，探讨其应用和优化方法。
1.BLDC PWM调速原理
BLDC电机通过能够确定电机行驶方向和旋转计数器的位置，由调速器交替地开启电机的三个相位，以控制BLDC转动速度。
使用PWM调速的方法是在电机引脚间交替应用高电平和地电平的脉冲，以实现BLDC的转速调整。
具体来说，PWM控制器会在转子旋转时通过电感检测组合三相MOSFET晶体管进行电流控制，来达到恒速的转速调整目的。
2.BLDC PWM调速应用
BLDC PWM调速广泛应用于电动工具、电动车、无人机、机器人等设备中。
在实际应用中，我们需要根据实际需求进行相应的电机转速匹配，以保证电机最大负载工作状态下的能效。
此外，为了避免电机由于承受过大负载而损坏，我们还需要通过PWM调速来限制电机最大负荷。
3.BLDC PWM调速优化
BLDC PWM调速优化方法包括提高PWM更新频率、增加开短路时间、使用低电流逆变器等。
提高PWM更新频率可以增加电机速度和位置反馈的精度，提高控制精度和稳定性；增加开短路时间可以防止电机发生过载时被动烧毁。
但是这也会增加功率损耗，因此需要根据实际需求进行权衡。
使用低电流逆变器会降低电机的当前需求，从而增加开短路时间，提高系统效率。
总之，在BLDC PWM调速中，我们需要根据实际的需求选择适当的电机转速，以增加设备的性能和效率；同时，我们也需要注意调节PWM 控制器的参数，从而达到最大的能效和系统稳定性。
直流无刷电机调速原理直流无刷电机是一种新型的电动机，它具有高效率、低噪音、低振动、长寿命等优点，因此被广泛应用于各种电动设备中。
在实际应用中，直流无刷电机需要根据实际需求进行调速，以满足不同的工作要求。
本文将介绍直流无刷电机的调速原理及其实现方法。
一、直流无刷电机的基本原理直流无刷电机是一种基于电子换向技术的电动机，它的转子上没有传统的电刷和集电环，而是采用永磁体或电磁铁作为转子，靠电子器件对电机的转子进行换向控制。
直流无刷电机的转子和定子之间通过磁场相互作用产生电磁转矩，从而实现电机的转动。
直流无刷电机的工作原理可以分为两个阶段：电子换向和电磁转矩产生。
在电子换向阶段，电机控制器通过检测转子位置信号，控制电子器件对电机的相序进行调整，从而使得电机的磁场方向与转子位置相匹配，实现电子换向。
在电磁转矩产生阶段，电机的转子和定子之间产生的磁场相互作用产生电磁转矩，从而推动电机的转动。
二、直流无刷电机的调速原理直流无刷电机的调速原理主要是通过改变电机的电压和电流来改变电机的转速。
在实际应用中，直流无刷电机的调速方式主要有以下几种：1. 电压调速电压调速是最简单的调速方式，它通过改变电机的电压来改变电机的转速。
当电机的电压降低时，电机的转速也会降低。
因此，通过控制电机的电压，可以实现电机的调速。
电压调速的缺点是效率低，因为电机的功率不变，但电压下降会导致电机的电流增加，从而产生大量的损耗。
2. 电流调速电流调速是通过改变电机的电流来改变电机的转速。
当电机的电流增加时，电机的转速也会增加。
因此，通过控制电机的电流，可以实现电机的调速。
电流调速的优点是效率高，因为电机的功率不变，但电流增加不会产生大量的损耗。
但是，电流调速需要较为复杂的电路控制，因此成本较高。
3. PWM调速PWM调速是一种基于脉冲宽度调制技术的调速方式，它通过改变电机的脉冲宽度来改变电机的平均电压和电流，从而实现电机的调速。
当脉冲宽度增加时，电机的平均电压和电流也会增加，从而实现电机的加速。

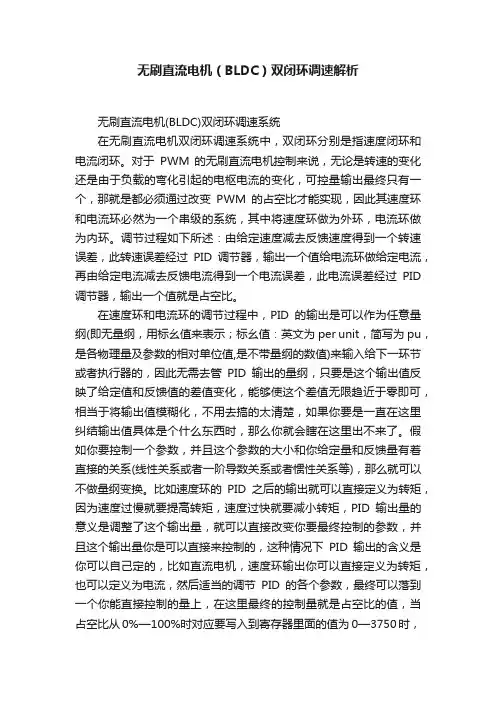

无刷直流电机（BLDC）双闭环调速解析无刷直流电机(BLDC)双闭环调速系统在无刷直流电机双闭环调速系统中，双闭环分别是指速度闭环和电流闭环。
对于PWM 的无刷直流电机控制来说，无论是转速的变化还是由于负载的弯化引起的电枢电流的变化，可控量输出最终只有一个，那就是都必须通过改变PWM的占空比才能实现，因此其速度环和电流环必然为一个串级的系统，其中将速度环做为外环，电流环做为内环。
调节过程如下所述：由给定速度减去反馈速度得到一个转速误差，此转速误差经过PID调节器，输出一个值给电流环做给定电流，再由给定电流减去反馈电流得到一个电流误差，此电流误差经过PID 调节器，输出一个值就是占空比。
在速度环和电流环的调节过程中，PID的输出是可以作为任意量纲(即无量纲，用标幺值来表示；标幺值：英文为per unit，简写为pu，是各物理量及参数的相对单位值,是不带量纲的数值)来输入给下一环节或者执行器的，因此无需去管PID输出的量纲，只要是这个输出值反映了给定值和反馈值的差值变化，能够使这个差值无限趋近于零即可，相当于将输出值模糊化，不用去搞的太清楚，如果你要是一直在这里纠结输出值具体是个什么东西时，那么你就会瞎在这里出不来了。
假如你要控制一个参数，并且这个参数的大小和你给定量和反馈量有着直接的关系(线性关系或者一阶导数关系或者惯性关系等)，那么就可以不做量纲变换。
比如速度环的PID之后的输出就可以直接定义为转矩，因为速度过慢就要提高转矩，速度过快就要减小转矩，PID输出量的意义是调整了这个输出量，就可以直接改变你要最终控制的参数，并且这个输出量你是可以直接来控制的，这种情况下PID输出的含义是你可以自己定的，比如直流电机，速度环输出你可以直接定义为转矩，也可以定义为电流，然后适当的调节PID的各个参数，最终可以落到一个你能直接控制的量上，在这里最终的控制量就是占空比的值，当占空比从0%—100%时对应要写入到寄存器里面的值为0—3750时，那么0—3750就是最终的控制量的范围。
无刷直流电机调速原理
无刷直流电机调速原理是通过不断改变电机的供电电压或电流来实现转速的调节。
为了方便理解，下面将分为几个步骤来介绍无刷直流电机调速原理。
1. 简介：无刷直流电机由转子和定子组成，通过电枢和永磁体的相互作用产生力矩，从而驱动电机转动。
调速原理是基于PWM（脉冲宽度调制）技术，通过改变电机的供电电压和电流来实现转速的调节。
2. 电机控制：无刷直流电机的控制主要包括位置传感器、电机驱动器和控制器三部分。
位置传感器用于检测转子位置信息，电机驱动器负责控制电流和电压的输出，控制器则根据传感器信号和控制算法确定输出的电流和电压。
3. 脉冲宽度调制：脉冲宽度调制是一种调整输出电压和电流的方法，通过不断调整PWM信号的占空比来改变电机的供电电压和电流。
占空比越大，输出电压和电流越高，电机转速也会相应增加。
4. 控制算法：控制器根据位置传感器的反馈信号，利用控制算法来调整PWM信号的占空比，从而控制电机的转速。
常用的控制算法包括电流环控制和速度环控制，电流环控制主要用于电流反馈控制，速度环控制则主要用于转速的闭环控制。
5. 转速调节：根据系统需求，控制器会调整PWM信号的占空比来改变电机的供电电压和电流，从而改变电机的转速。
当需
要提高转速时，控制器会增大占空比，增加供电电压和电流；当需要降低转速时，控制器会减小占空比，降低供电电压和电流。
综上所述，无刷直流电机调速原理是通过不断改变电机的供电电压和电流来实现转速的调节，利用PWM技术和控制算法来实现电机的精确控制。
无刷电机转动的原理与应用1. 简介无刷电机（Brushless DC Motor，简称BLDC）是一种广泛应用于工业和消费电子产品的电动机。
相比传统的有刷电机，无刷电机具有更高的效率、更长的寿命和更精确的控制能力。
本文将介绍无刷电机的工作原理以及其在各个领域的应用。
2. 无刷电机的工作原理无刷电机由电机主体、电调和传感器组成。
其中，电机主体由定子和转子组成，定子上绕有若干个线圈，转子上带有永磁体。
无刷电机的转动是通过电调对定子上的线圈进行控制实现的。
2.1 无刷电机的定子线圈无刷电机的定子线圈一般是三组相位相同但位置稍微错开的线圈，这样可以产生一个旋转磁场。
这三组线圈分别称为A相、B相和C相。
2.2 无刷电机的转子永磁体无刷电机的转子上带有永磁体，永磁体的极性可以使转子具有南、北两个极，这样在定子产生的旋转磁场作用下，转子会受到磁力的作用而转动。
2.3 无刷电机的传感器在一些高精度控制的无刷电机中，会搭配有传感器来提供转子位置的反馈信号。
这些传感器一般是霍尔效应传感器，通过感知磁场的变化来确定转子的位置，从而实现更精确的转子控制。
3. 无刷电机在工业领域的应用无刷电机具有高效率、高可靠性和精确控制等优点，在工业领域有着广泛的应用。
3.1 机器人领域无刷电机广泛应用于工业机器人的关节驱动系统中。
机器人的关节需要精确控制和高效能输出，无刷电机能够提供高精度的转动控制，因此非常适合用于机器人的关节驱动。
3.2 自动化生产线在自动化生产线上，无刷电机可以用于驱动输送带、搬运机械臂等设备。
无刷电机具有快速启停、高精度定位和无噪音等特点，可以提高生产线的效率和稳定性。
3.3 电动工具无刷电机在电动工具领域得到广泛应用。
例如电动钻、电动螺丝刀等工具多采用无刷电机作为驱动装置，无刷电机的高效率和高转矩能够提供更大的功率输出。
3.4 空调与风扇无刷电机也广泛应用于空调、风扇等家电产品中。
相比传统的有刷电机，无刷电机具有高效率和低噪音的特点，能够为用户提供更舒适的使用体验。
BLDC变电直流调速器工作原理揭秘BLDC（Brushless DC）变电直流调速器是一种广泛应用于工业自动化领域的电机调速器。
它通过控制驱动电机的电流和电压来实现精确的调速控制。
在本文中，我们将揭示BLDC变电直流调速器的工作原理，了解其内部的基本组成部分以及工作原理的细节。
首先，我们来了解BLDC变电直流调速器的基本组成部分。
它由三个主要部分构成：传感器、控制电路和功率驱动电路。
传感器用于检测电机的转子位置和转速，可以采用霍尔传感器或编码器。
控制电路是BLDC调速器的大脑，根据传感器反馈的信息计算出合适的电流和电压输出，以控制电机转速。
功率驱动电路则负责将控制电路输出的信号转化为驱动电机的电流和电压。
BLDC变电直流调速器的工作原理如下。
首先，传感器检测电机的转子位置和转速，并将这些信息反馈给控制电路。
控制电路根据传感器的反馈计算出电机当前所需的电流和电压，并将控制信号发送给功率驱动电路。
功率驱动电路接收到控制信号后，会相应地控制半导体器件，以提供适当的电流和电压给电机。
这样，BLDC驱动电机就能按照要求的转速运行。
BLDC变电直流调速器的工作原理中，还有一个重要的概念是换向。
由于BLDC电机没有刷子，因此在电机转子旋转到一定位置时，需要通过控制电路切换导通的相位，以保证电机能够稳定运行。
换向的过程中，控制电路会根据传感器的反馈确定转子的位置，并相应地改变电流的流向，以实现换向操作。
除了基本的工作原理外，BLDC变电直流调速器还具有一些优点。
首先，它不需要刷子和碳刷，减少了机械摩擦和干扰。
这使得电机运行更加平稳，同时也减少了维护成本。
其次，BLDC变电直流调速器具有高效率和精确的转速控制能力。
由于控制电路可以实时调整电机的电流和电压输出，因此可以轻松实现高效运行和精确的调速控制。
此外，BLDC变电直流调速器还具有低噪音、快速响应和长寿命等优点，使得其在许多应用领域中备受青睐。
总结起来，BLDC变电直流调速器是一种常用于工业自动化领域的电机调速器。
无刷直流电机原理及应用无刷直流电机（也称为BLDC电机）是一种以电子换向技术取代了传统的机械换向方式的电机。
它是由一个永磁转子和一个多相绕组组成的，通过电子器件来控制电流在绕组中的流动方向，从而达到转子的旋转目的。
无刷直流电机的工作原理可以简单描述为：1. 以三相电源供电：无刷直流电机通常以三相交流电源供电。
这种供电方式可以通过三个相序交替的电压信号来生成一个旋转的磁场，从而驱动永磁转子旋转。
2. 电子换向：无刷直流电机使用电子器件（如MOSFET）来控制电流在绕组中的流动方向。
根据转子位置和转速的反馈信号，电子器件可以按照特定的顺序开启和关闭，以确保电流始终流向转子需要的方向。
3. 旋转力矩产生：通过不断地更换电流的流动方向，无刷直流电机可以生成一个连续的旋转力矩。
这个力矩会传递给转子，使其旋转起来。
同时，通过控制电子器件的开关频率，可以调整电机的转速。
无刷直流电机具有以下几个优点，使其在许多领域得到广泛应用：高效率：由于电子换向和永磁转子的使用，无刷直流电机具有较高的效率。
与传统的有刷直流电机相比，无刷直流电机减少了能量的损耗，从而提高了整体效率。
长寿命：无刷直流电机没有机械换向器，减少了摩擦和磨损。
因此，无刷直流电机的寿命通常比有刷直流电机更长。
高转矩密度：由于无刷直流电机的旋转力矩是由电子器件控制的，因此它可以在短时间内产生较高的输出转矩。
这使得无刷直流电机在需要快速启动，加速和停止的应用中特别有用。
精确的速度控制：由于电子器件可以精确地控制电流的流动方向和大小，因此无刷直流电机可以实现精确的速度控制。
这使得它在需要高精度控制的应用中（如机器人，印刷机和医疗设备）得到广泛应用。
快速响应：由于电子换向的使用，无刷直流电机的响应速度非常快。
它可以迅速响应外部控制信号的变化，并调整电机的输出转矩和转速。
总之，无刷直流电机是一种高效，可靠，具有高转矩密度和精确控制功能的电机。
它在许多领域得到广泛应用，包括汽车行业，航空航天，机器人技术，家用电器等。
直流无刷马达驱动芯片的工作原理和应用直流无刷马达（BLDC）是一种高效、可靠且精确控制的电机，广泛应用于许多领域，如家电、工业设备、汽车行业等。
而驱动BLDC 电机的核心就是驱动芯片，它负责控制电机的转速和转向，并保证电机的稳定运行。
BLDC驱动芯片的工作原理主要包括三个方面：电压调节、电流控制和位置检测。
首先，电压调节通过PWM（脉宽调制）技术，将直流电源转换为需要的电压，并控制电机的转速。
其次，电流控制通过对电机的电流进行调节，保证电机的负载能够得到正确的供电，从而实现电机的转矩控制。
最后，位置检测通过传感器或者反馈信号，实时检测电机的转子位置，以便驱动芯片能够准确控制电机的转向。
BLDC驱动芯片的应用非常广泛。
在家电领域，它被广泛应用于空调、洗衣机、冰箱等电器中，可以实现高效、低噪音的运行。
在工业设备中，BLDC驱动芯片可以用于控制机械臂、自动化生产线等设备，提高生产效率和精度。
在汽车行业，BLDC驱动芯片被用于电动汽车、混合动力汽车等车辆中，实现高效、低能耗的驱动系统。
BLDC驱动芯片有许多优势。
首先，由于无刷电机没有刷子和换向器，因此具有更长的使用寿命和更低的维护成本。
其次，BLDC驱动芯片可以实现高效能的转换，提高能源利用率，减少能源浪费。
此外，BLDC驱动芯片具有响应速度快、控制精度高、噪音低等优点，适用于对转速和转向要求较高的场合。
在BLDC驱动芯片的选择和应用中，需要考虑多个因素。
首先，需要根据电机的功率和负载要求选择合适的驱动芯片，以保证电机的正常运行。
其次，需要考虑驱动芯片的保护功能，如过流保护、过热保护等，以确保电机的安全运行。
此外，还需要考虑驱动芯片的可编程性和兼容性，以便能够满足不同应用场景的需求。
BLDC驱动芯片是驱动直流无刷马达的关键组成部分，它通过电压调节、电流控制和位置检测等方式，实现对电机的精确控制。
BLDC 驱动芯片广泛应用于家电、工业设备、汽车行业等领域，具有高效、可靠、精确的特点。

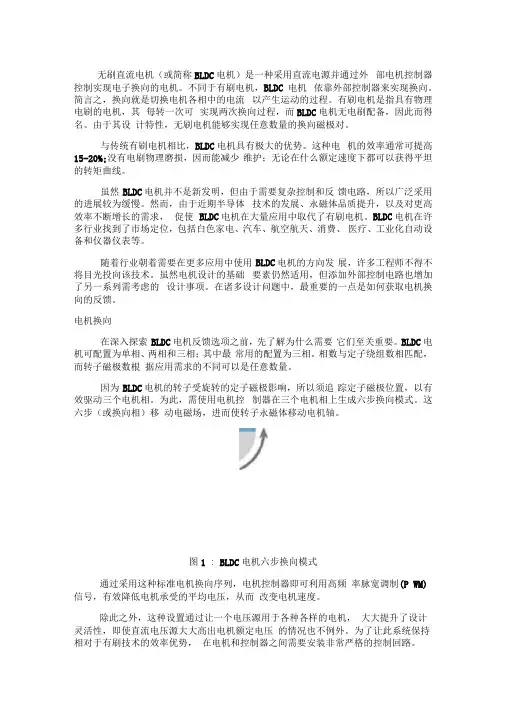

无刷直流电机（或简称BLDC电机）是一种采用直流电源并通过外部电机控制器控制实现电子换向的电机。
不同于有刷电机，BLDC 电机依靠外部控制器来实现换向。
简言之，换向就是切换电机各相中的电流以产生运动的过程。
有刷电机是指具有物理电刷的电机，其每转一次可实现两次换向过程，而 BLDC 电机无电刷配备，因此而得名。
由于其设计特性，无刷电机能够实现任意数量的换向磁极对。
与传统有刷电机相比，B L D C电机具有极大的优势。
这种电机的效率通常可提高15-20%；没有电刷物理磨损，因而能减少维护；无论在什么额定速度下都可以获得平坦的转矩曲线。
虽然BL DC电机并不是新发明，但由于需要复杂控制和反馈电路，所以广泛采用的进展较为缓慢。
然而，由于近期半导体技术的发展、永磁体品质提升，以及对更高效率不断增长的需求，促使BL DC 电机在大量应用中取代了有刷电机。
B LD C 电机在许多行业找到了市场定位，包括白色家电、汽车、航空航天、消费、医疗、工业化自动设备和仪器仪表等。
随着行业朝着需要在更多应用中使用B LD C电机的方向发展，许多工程师不得不将目光投向该技术。
虽然电机设计的基础要素仍然适用，但添加外部控制电路也增加了另一系列需考虑的设计事项。
在诸多设计问题中，最重要的一点是如何获取电机换向的反馈。
电机换向在深入探索BL DC 电机反馈选项之前，先了解为什么需要它们至关重要。
BLD C电机可配置为单相、两相和三相；其中最常用的配置为三相。
相数与定子绕组数相匹配，而转子磁极数根据应用需求的不同可以是任意数量。
因为BL DC电机的转子受旋转的定子磁极影响，所以须追踪定子磁极位置，以有效驱动三个电机相。
为此，需使用电机控制器在三个电机相上生成六步换向模式。
这六步（或换向相）移动电磁场，进而使转子永磁体移动电机轴。
图1：B LD C 电机六步换向模式通过采用这种标准电机换向序列，电机控制器即可利用高频率脉宽调制(P WM) 信号，有效降低电机承受的平均电压，从而改变电机速度。
直流无刷电机调速原理引言直流无刷电机（Brushless DC Motor，BLDC）是一种常见的电动机类型，广泛应用于各种领域，包括工业自动化、电动工具、机器人技术和模型飞机等。
为了控制这些电机的速度和运行，了解直流无刷电机的调速原理至关重要。
本文将深入探讨直流无刷电机的调速原理，以及相关的电子控制技术。
第一部分：直流无刷电机基础在探讨调速原理之前，首先需要了解直流无刷电机的基本工作原理。
与传统的有刷直流电机不同，BLDC电机没有碳刷，因此具有更高的效率和可靠性。
它由以下几个关键部件组成：1.永磁体：通常是一个永久磁铁，位于电机的转子（转动部分）中。
这是电机的永久磁场源。
2.绕组：电机的定子（静止部分）上包围着绕组，也称为线圈。
这些绕组通常由铜线绕制，并与电机的电源电路相连。
3.传感器：有些BLDC电机配置了传感器，用于检测转子的位置和速度。
传感器可以是霍尔效应传感器或编码器等。
4.电子控制器：电子控制器是控制电机速度和方向的关键部件。
它根据传感器的反馈信号来决定如何驱动电机。
第二部分：电子控制器的作用电子控制器是直流无刷电机调速的关键。
它的主要功能是根据传感器的反馈信号来确定电机应该如何运行，以达到所需的速度和方向。
以下是电子控制器的工作原理：1.传感器反馈：如果电机配置了传感器，传感器会监测转子的位置和速度。
这些信息通过传感器反馈到电子控制器。
2.控制算法：电子控制器内部包含一个控制算法，它根据传感器反馈信号来计算出正确的控制策略。
这通常是一个闭环反馈系统，允许电机动态调整以维持所需的运行状态。
3.功率驱动：根据控制算法的输出，电子控制器将电源中的电能转化为适当的电流和电压，供电给电机的绕组。
这就是电机开始旋转的过程。
4.相序控制：BLDC电机通常有三相绕组，控制器需要准确确定哪一相应该通电，以使电机旋转。
这是通过改变相序来实现的，以推动电机的转子。
第三部分：电机调速原理现在，让我们深入研究直流无刷电机的调速原理。
无刷直流马达（BLDC）电压调速原理和马达高低电压应用张飞硬件设计与开发第八部视频-直流无刷电机驱动中，项目以三相bldc方波有位置传感器马达为实例，用全硬件的方式来搭建驱动器电路。
①三相桥电路的设计：mosfet的选型和设计；mosfet充放电电路的设计；
②半桥驱动电路的选型和讲解；
③自举充电电路的讲解：如何实现自举电容充电？
④半桥驱动前级，复杂逻辑电路如何实现？分以下几个方面：
Ø 如何用全硬件的方式实现马达正转？
Ø 如何实现马达的停止？
Ø 如何实现自取电容的充电？
Ø 如何根据霍尔的逻辑信号来实现马达的换向？
Ø 如何实现马达的调速？
电路调试部分，主要学习以下知识点：
1. 霍尔电路的调试
2. 数字电路的调试
3. 半桥电路的调试
4. 充电电路的调试
5. 桥式电路的调试
6. 马达整机的联调
报名《张飞直流无刷马达（驱动）电路和碎纸机》课程学习，2人限时拼团，仅需199元即可学习！
喜大普奔！张飞硬件电路设计系列之《张飞无刷直流马达（驱动）和碎纸机》（张飞P2项目篇）拼团活动开始啦！
从本月15日至30日，您报名参与《张飞无刷直流马达（驱动）和碎纸机》课程，并邀请您的任一好友参加本次课程拼团，即可享受活动特惠拼团价！。
