衡器结构介绍

原理及组成电子秤，属于衡器的一种，是利用胡克定律或力的杠杆平衡原理测定物体质量的工具。

电子秤主要由承重系统（如秤盘、秤体）、传力转换系统（如杠杆传力系统、传感器）和示值系统（如刻度盘、电子显示仪表）3部分组成。

按结构原理可分为机械秤、电子秤、机电结合秤三大类。

工作流程工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。

该信号经放大电路放大输出到模数转换器。

转换成便于处理的数字信号输出到CPU运算控制。

CPU根据键盘命令以及程序将这种结果输出到显示器。

直至显示这种结果。

使用功能电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置，才能满足并解决现实生活中提出的"快速、准确、连续、自动"称量要求，同时有效地消除人为误差，使之更符合法制计量管理和工业生产过程控制的应用要求。

质量检定电子秤是国家强制检定的计量器具，他的合格产品是有检定分度值e和细分值D的标准，是受国家计量法保护的产品。

分类1、按原理分：电子秤机械秤机电结合秤多功能电子秤2、按功能分：计数秤计价秤计重秤3、按用途分：工业秤商业秤特种秤4、按放置位置分类：桌面秤指全称量在30Kg以下的电子秤台秤指全称量在30-300Kg以内的电子秤地磅指全称量在300Kg以上的电子秤精密天平5、按精确度分类：I级：特种天平精密度≥1/10万基准衡器II级：高精度天平 1/1万≤精密度<1/10万精密衡器III级：中精度天平1/1000≤精密度<1/1万工业.商业衡器IV级：普通秤1/100≤精密度<1/1000 粗衡器特点1.实现远距离操作；2.实现自动化控制；3.数字显示直观、减小人为误差；4.准确度高、分辨率强；5.称量范围广；6.特有功能：扣重、预扣重、归零、累计、警示等；7.维护简单；8.体积小；9.安装、校正简单；10.特种行业，可接打印机或电脑驱动；11.智能化电子秤，反应快，效率高；专业术语1.最大称量：一台电子秤不计皮重，最大秤重能力（满载值），即所能称量的最大的载荷；2.最小称量：一台电子秤在低于该值时会出现的一个相对误差；3.安全载荷：120%正常称量范围；4.额定载荷：正常称量范围；5.允许误差：等级检定时允许的最大偏差；6.感量：一台电子秤所能显示的最小刻度；通常用“d”来表示；7.最小刻度：起跳值，例︰60Kg×5g，5g即为最小刻度，即最小感量；8.刻度间隔：感量=( e ），表示每一跳会增加多少重量，例如︰300g×0.001g，0.001g即为感量；9.刻度间隔数：如秤由10g起跳，每10g为一刻度直到最大秤量共为多少个刻度数，例如︰100kg×10g，（100×1000）÷10=10000，10000即为刻度间隔数；10.精密度：感量与全称量的比值。

电子秤工作原理标题：电子秤工作原理引言概述：电子秤是一种用来测量物体重量的仪器，它利用电子技术来实现重量的精确测量。

电子秤广泛应用于商业领域和家庭日常生活中，具有高精度、快速响应和易于操作等优点。

下面将详细介绍电子秤的工作原理。

一、传感器部分1.1 电子秤的传感器是实现重量测量的关键部件，通常采用应变片传感器。

1.2 应变片传感器是一种能够测量物体受力情况的传感器，通过应变片的变形来检测物体的重量。

1.3 应变片传感器会产生微小的电阻变化，这种变化会被放大并转换成数字信号，用于计算物体的重量。

二、信号处理部分2.1 电子秤的信号处理部分主要包括放大器、模数转换器和微处理器等组件。

2.2 放大器用于放大传感器产生的微弱信号，以便后续处理。

2.3 模数转换器将模拟信号转换成数字信号，以便微处理器进行数字化处理和计算。

三、显示部分3.1 电子秤的显示部分通常采用液晶显示屏或LED显示屏，用于显示物体的重量。

3.2 液晶显示屏可以显示更多的信息，而LED显示屏则更加清晰明了。

3.3 显示部分还包括按键和控制电路，用户可以通过按键进行重量单位的选择和清零操作。

四、电源供应部分4.1 电子秤通常使用电池或外部电源供电，以保证正常的工作。

4.2 电池供电时，电子秤会通过低功耗设计延长电池寿命。

4.3 外部电源供电时，电子秤会通过稳压电路保证稳定的工作电压。

五、精度和校准5.1 电子秤的精度受到传感器和信号处理部分的影响，通常精度可以达到0.1g或更高。

5.2 为保证电子秤的准确性，用户需要定期进行校准操作。

5.3 校准操作可以通过专用的校准工具或者按照说明书上的方法进行，以确保电子秤的测量结果准确可靠。

结论：电子秤作为一种现代化的重量测量仪器，其工作原理复杂而精密。

通过传感器、信号处理、显示、电源供应和校准等部分的协同作用，电子秤可以实现高精度的重量测量，为商业和家庭生活带来了便利和准确性。

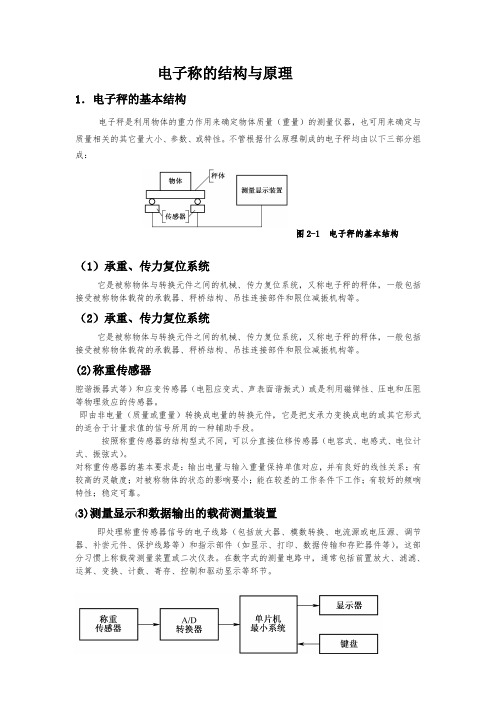

电子称的结构与原理1．电子秤的基本结构电子秤是利用物体的重力作用来确定物体质量（重量）的测量仪器，也可用来确定与质量相关的其它量大小、参数、或特性。

不管根据什么原理制成的电子秤均由以下三部分组成：图2-1 电子秤的基本结构（1）承重、传力复位系统它是被称物体与转换元件之间的机械、传力复位系统，又称电子秤的秤体，一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。

（2）承重、传力复位系统它是被称物体与转换元件之间的机械、传力复位系统，又称电子秤的秤体，一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。

(2)称重传感器腔谐振器式等）和应变传感器（电阻应变式、声表面谐振式）或是利用磁弹性、压电和压阻等物理效应的传感器。

即由非电量（质量或重量）转换成电量的转换元件，它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。

按照称重传感器的结构型式不同，可以分直接位移传感器（电容式、电感式、电位计式、振弦式）。

对称重传感器的基本要求是：输出电量与输入重量保持单值对应，并有良好的线性关系；有较高的灵敏度；对被称物体的状态的影响要小；能在较差的工作条件下工作；有较好的频响特性；稳定可靠。

(3)测量显示和数据输出的载荷测量装置即处理称重传感器信号的电子线路（包括放大器、模数转换、电流源或电压源、调节器、补尝元件、保护线路等）和指示部件（如显示、打印、数据传输和存贮器件等）。

这部分习惯上称载荷测量装置或二次仪表。

在数字式的测量电路中，通常包括前置放大、滤滤、运算、变换、计数、寄存、控制和驱动显示等环节。

图2 电子秤测量系统的结构框图当被称物体放置在秤体的秤台上时，其重量便通过秤体传递到称重传感器，传感器随之产生力－电效应，将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。

此信号由放大电路进行放大、经滤波后再由模/数（A/D）器进行转换，数字信号再送到微处器的CPU处理，CPU不断扫描键盘和各种功能开关，根据键盘输入内容和各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。

衡器计量知识点总结一、衡器的基本概念和原理1. 衡器的定义：衡器是一种用来测量物体质量的的仪器，它通过对比不同质量的物体的重量来进行测量。

2. 衡器的基本原理：衡器的基本原理是利用牛顿第二定律，即物体所受的重力与其质量成正比关系。

衡器通过对比待测物体和已知质量之间的平衡情况，从而测量待测物体的质量。

3. 衡器的主要构成部分：衡器由称重传感器、测量仪表、支撑结构等部分组成。

称重传感器用于感知待测物体的重量，测量仪表用于显示测量结果，支撑结构用于支撑和稳定待测物体。

4. 衡器的工作原理：当待测物体放在衡器上时，称重传感器感知到其重量，并将信号传输给测量仪表。

测量仪表根据收到的信号计算出待测物体的质量，并显示在显示屏上。

5. 衡器的精度和分辨率：衡器的精度是指衡器测量结果的准确度，而分辨率是指衡器能够区分出的最小质量单位。

衡器的精度和分辨率通常是通过其设计及制造工艺确定的。

6. 衡器的校准和校正：衡器需要定期进行校准和校正，以确保其测量结果的准确性。

校准是指利用已知质量对衡器进行调整，使其测量结果和已知质量一致；校正是指衡器自动识别并修正测量误差。

二、衡器的分类和应用1. 衡器的分类：衡器按照测量原理和使用场合不同，可以分为机械式衡器、电子式衡器和微量衡器等。

机械式衡器通过机械结构实现质量的测量，电子式衡器通过电子传感器和数字显示实现质量的测量，微量衡器用于测量微小质量的物体。

2. 机械式衡器：机械式衡器适用于无需高精度测量的场合，如居家使用、小型商铺等。

其优点是结构简单，成本低，但其精度和稳定性一般较差。

3. 电子式衡器：电子式衡器采用电子传感器和数字显示器，适用于需要较高精度的测量场合，如实验室、工业生产现场等。

其优点是精度高，便于数据处理，但价格较高。

4. 微量衡器：微量衡器用于测量微小的质量，如毫克、微克级别的物体。

微量衡器的精度要求非常高，通常适用于实验室、科研院校等场合。

5. 衡器的应用领域：衡器广泛应用于工业生产、科研实验、商品质量监控、医药卫生等领域。

三级衡器定义
衡器是利用胡克定律或力的杠杆平衡原理测定物体质量的仪器。

衡器主要由承重系统（如秤盘）、传力转换系统（如杠杆传力系统）和示值系统（如刻度盘）3部分组成。

衡器按结构原理可分为机械秤、电子秤、机电结合秤三大类。

衡器广泛用于工业、农业、商业、科研、医疗卫生等部门。

衡器是利用胡克定律或力的杠杆平衡原理测定物体质量的。

衡器主要由承重系统（如秤盘）、传力转换系统（如杠杆传力系统）和示值系统（如刻度盘）3部分组成。

衡器按结构原理可分为机械秤、电子秤、机电结合秤三大类。

机械秤又分杠杆秤和弹簧秤。

按衡量方法分非自动秤和自动秤。

其主要品种有天平、杆秤、案秤、台秤、地中衡、地上衡、轨道衡、皮带秤、邮政秤、吊秤、配料秤和袋装秤等。

衡器发展的重点是电子衡器。

程控、群控、电传打印记录、屏幕显示等现代技术的配套使用，使衡器功能齐全，效率更高。

通过衡量物体的重量（所受重力的大小）来测定该物体质量的器具。

某些衡器习惯上称为秤。

衡器广泛应用于工业、农业、商业、科研、医疗卫生等部门。

分类衡器按结构原理可分为机械秤、电子秤、机电结合秤三大类，机械秤又分为杠杆秤（包括等臂杠杆秤也即狭义的天平、不等臂杠杆秤）和弹簧秤。

衡器还可按衡量方法分为非自动衡器和自动衡器。

衡器的主要品种有天平、杆秤、案秤、台秤、地中衡、地上衡、轨道衡、装载机电子秤、皮带秤、邮政秤、吊秤、配料秤和装袋秤等。
