手机的构造及其工作原理手机包括四个系统：音频逻辑系统：完成音频数字信号的处理以及手机音频控制各部分的逻辑。
射频系统：完成信号的接收和传输，是手机与基站之间信息交换的桥梁。
人机接口系统：实现人机之间的沟通交流，供用户查看运行结果。
电源系统：手机及其所需的各种电压来源于由手机电池，手机内部的电池电压需转换为多种不同的电压，以供手机的不同部件使用。
1、音频逻辑系统逻辑控制可分为音频逻辑和音频信号处理两部分。
它是完整的数字信号处理和手机工作的管理和控制。
1.1逻辑电路部分手机逻辑电路主要由CPU和存储器组成。
在手机程序存储器中，存储主程序、主存储芯片手机机身码(俗称串号)和一些检测程序、如电池检测、电压显示检测程序等的主要工作是字体(版本)。
CPU与存储器组通过总线和控制线连接。
所谓总线，是由4到20根功能性质一样的数据传输线组成。
所谓控制线，是指获得各项操作指令的CPU存储器通道，例如芯片选择信号、复位信号、监视信号和读写信号等。
在存储器的支持下，CPU才能发挥其复杂多样的功能。
如果没有存储器或其中某些部分出错，手机就会出现软件故障。
CPU 对音频部分和射频部分的控制处理也是通过控制线完成的，这些控制信号一般包括静音(MUTE)、显示屏使能(LCDEN)、发光控制(LIGHT)、充电控制(CHARGE)、接收使能(RXON/RXEN)、发送使能(TXON/TXEN)、频率合成器使能(SYNEN)、频率合成器时钟(SYNCLK)等。
这些从CPU部分、射频部分和电源部分发出的控制信号扩展到音频信号，以完成手机复杂的控制工作。
所有工作电路都需要设置时间，即前面所说的13MHz。
部分机型为26MHz或19.5MHz，使用前需在机内进行分频。
还有一块实时时钟晶体，其特殊频率为32.768kHz。
主要功能为，为显示屏提供正确的时间显示及让手机处于睡眠状态。
早期机型无该晶体，所以没有时间显示和睡眠功能。
1.2音频电路1.2.1接收音频处理电路接收机通过解调得到的接收机基带信号被送到逻辑音频电路进行处理。
h t t p ://ww w.m s cb s c.c o mh t t p ://ww w.m s cb s c.c o m/b b s/本文档来源于移动通信论坛(mscbsc)，原文地址：/bbs/thread-199044-1-1.html 手机的硬件结构和软件体系--------------- 发贴者：alvinway 发表时间：2010-07-11 00:41:23【资料名称】：手机的硬件结构和软件体系【资料作者】：手机的硬件结构和软件体系【资料日期】：手机的硬件结构和软件体系【资料语言】：中文【资料格式】：DOC【资料目录和简介】：h t t p ://ww w.m s cb s c.c o mh t t p ://ww w.m s cb s c.c o m/b b s/手机的硬件结构和软件体系本文首先介绍了2.5代（2.5G）GSM（GPRS）手机的硬件结构和软件体系，重点讨论了其技术总体方案和实施方案，最后对其整机系统集成、FTA型号认证、工程化和产业化的步骤与措施进行了较深入地分析，旨在与我国同行一道，对如何尽快开发出具有完全知识自主产权的国产手机做一有益探讨。
关键词: 2.5G手机；整机设计1 引言自90年代初以来，移动通信技术和市场应用取得飞速发展和成功。
截至1999年底，我国已有移动用户4300多万，预计每年以2000万左右的速度递增。
面对如此大的市场商机，而真正具有芯片级、协议级知识自主产权的国产手机，还未出现，所有国产手机总和，其市场占有率也不足10％，且其手机定位也一般为中、低档产品。
鉴于巨大的市场潜力，同时面对中国加入WTO的临近，我国政府加大了对国产手机市场扶持的力度，包括信息产业部在内的国家有关部门，对国产手机的关爱已达成共识，总政策方向为大力扶持、一路绿灯。
本论文旨在通过论述GSM手机整机设计方案，与国内同行相互交流、学习，尽快实现具有知识自主产权的国产手机的产业化。

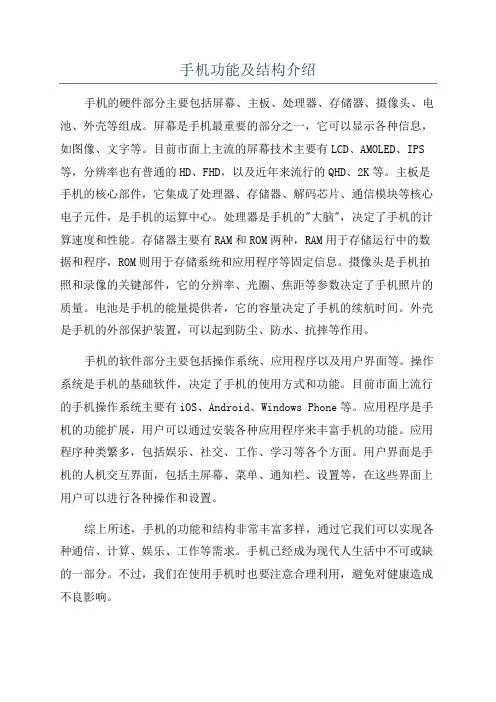

手机功能及结构介绍手机的硬件部分主要包括屏幕、主板、处理器、存储器、摄像头、电池、外壳等组成。
屏幕是手机最重要的部分之一，它可以显示各种信息，如图像、文字等。
目前市面上主流的屏幕技术主要有LCD、AMOLED、IPS 等，分辨率也有普通的HD、FHD，以及近年来流行的QHD、2K等。
主板是手机的核心部件，它集成了处理器、存储器、解码芯片、通信模块等核心电子元件，是手机的运算中心。
处理器是手机的"大脑"，决定了手机的计算速度和性能。
存储器主要有RAM和ROM两种，RAM用于存储运行中的数据和程序，ROM则用于存储系统和应用程序等固定信息。
摄像头是手机拍照和录像的关键部件，它的分辨率、光圈、焦距等参数决定了手机照片的质量。
电池是手机的能量提供者，它的容量决定了手机的续航时间。
外壳是手机的外部保护装置，可以起到防尘、防水、抗摔等作用。
手机的软件部分主要包括操作系统、应用程序以及用户界面等。
操作系统是手机的基础软件，决定了手机的使用方式和功能。
目前市面上流行的手机操作系统主要有iOS、Android、Windows Phone等。
应用程序是手机的功能扩展，用户可以通过安装各种应用程序来丰富手机的功能。
应用程序种类繁多，包括娱乐、社交、工作、学习等各个方面。
用户界面是手机的人机交互界面，包括主屏幕、菜单、通知栏、设置等，在这些界面上用户可以进行各种操作和设置。
综上所述，手机的功能和结构非常丰富多样，通过它我们可以实现各种通信、计算、娱乐、工作等需求。
手机已经成为现代人生活中不可或缺的一部分。
不过，我们在使用手机时也要注意合理利用，避免对健康造成不良影响。
手机结构设计指南手机的结构设计都是有规律可循的，现总结和归纳以往在手机设计方面的经验，重点阐述对于机械结构设计的要求，使设计过程更加规范化、标准化，以利于进一步提高产品质量，设计出客户完全满意的产品。
一. 手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。
但从结构类型上来看，主要有如下五种：1．直板式Candy bar2．折叠式Clamshell3．滑盖式Slide4．折叠旋转式Clamshell & Rotary5．直板旋转式Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。
一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。
但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。
图1-1是一款直板式手机的结构爆炸图。
图1-1对于直板型手机，主要结构部件有：显示屏镜片（LCD LENS ）前壳(Front housing)显示屏支撑架( LCD Frame ) 键盘和侧键(Keypad/Side key)按键弹性片(Metal dome ) 键盘支架(Keypad frame)后壳(Rear housing ) 电池（Battery package）电池盖（Battery cover）螺丝/螺帽（screw/nut ）电池盖按钮（Button）缓冲垫（Cushion）双面胶(Double Adhesive Tape/sticker)以及所有对外插头的橡胶堵头Rubber cover等如果有照相机，还会有照相机镜片Camera lens和闪光灯Flash LED镜片有时根据外观的要求，还会有装饰件Decoration对于不换外壳的直板机，通常是用4到6颗M1.6-M2.0的螺丝将前后壳固定，辅助以侧边和顶部4到6对卡勾Snap来增强壳体之间的连接和美工缝的均匀。
智能手机的硬件结构与主要功能介绍智能手机已经成为现代人日常生活中不可或缺的工具。
它不仅提供通信功能，还具备多种实用的应用和服务。
要了解智能手机的全貌，就需要了解其硬件结构和主要功能。
本文将对智能手机的硬件结构和主要功能进行介绍。
一、硬件结构介绍1. 屏幕智能手机的屏幕通常采用液晶显示技术，多为触摸屏，可以通过触摸来进行操作。
屏幕的大小和分辨率不同，影响了显示效果的清晰度和显示区域的大小。
2. 处理器智能手机的处理器是控制手机运行的核心，类似于电脑的中央处理器。
处理器主要有两个核心参数，即CPU的型号和运行频率，这直接影响了手机的运行速度和性能。
3. 内存内存是智能手机用来存储运行中的程序和数据的地方。
通常有运行内存（RAM）和存储内存（ROM）两种。
运行内存决定了手机可以同时运行的应用程序数量和运行的流畅性，而存储内存则用于存储用户的照片、音乐、视频等。
4. 相机智能手机几乎都配备了摄像头，用于拍摄照片和录制视频。
相机的像素和镜头质量决定了拍摄的清晰度和画质。
随着技术的不断进步，现在的智能手机相机已经可以媲美传统相机的表现。
5. 电池电池是提供电能的装置，智能手机的续航时间和使用时间受电池的容量和充电技术的影响。
随着手机功能的增加，对电池的需求也越来越高，所以电池的容量成为用户重要关注的指标。
6. 通信模块智能手机还配备了多种通信模块，包括蓝牙、Wi-Fi、移动网络等。
这些模块让手机可以实现无线通信和上网功能，极大地方便了用户的使用。
二、主要功能介绍1. 通话智能手机最基本的功能就是通话，它可以与其他手机或者座机进行语音通信。
用户可以通过智能手机与家人、朋友、同事等保持联系。
2. 短信短信是智能手机的另一种基本通信方式，用户可以通过智能手机发送和接收文字信息。
短信与通话相比，更加方便快捷，方便在不方便打电话时进行沟通。
3. 上网智能手机通过内置的移动网络模块或者Wi-Fi模块，可以进行上网浏览。
【分享】手机基础知识手册手机的硬件结构手机的结构可分为三部分，即射频处理部分、逻辑/音频部分以及输入输出接口部分。
以下对这三部分作粗略介绍。
² 射频部分射频部分一般指手机射频接收与射频发射部分，主要电路包括：天线、天线开关、接收滤波、高频放大、接收本振、混频、中频、发射本振、功放控制、功放等。
一、发送部分发部分包括带通滤波、中频、发射本振、射频功率放大器、发射滤波器、天线开关、天线等。
二、接收部分接收部分包括天线、天线开关、高频滤波、高频放大、混频、中频滤波和中频放大等电路。
对接收信号进行一级一级处理，最后得到推动听筒发声的音频信号。
解调大都在中频处理集成电路（IC）内完成，解调后得到频率相同的模拟同相/正交信号，然后进入逻辑/音频处理部分进行后级的处理。
² 逻辑/音频部分包括逻辑处理和音频处理两个方面的内容。
一、音频处理部分1发送音频处理过程。
来自送话器的话音信号经音频放大集成模块放大后进行A/D变换、话音编码、信道编码、调制，最后送到射频发射部分进行下一步的处理。
2．接收音频处理过程。
从中频输出的RXI、RXQ信号送到调制解调器进行解调，之后进行信道解码、D/A变换，再送到音频放大集成模块进行放大。
最后，用放大的音频信号去推动听筒发声。
二、逻辑处理部分手机射频、音频部分及外围的显示、听音、送语、插卡等部分均是在逻辑控制的统一指挥下完成其各自功能。
顺着前面讲的三种线中控制线的流向进行分析，可以弄清逻辑部分怎样对各部分进行功能控制。
² 输入输出部分输入输出部分在维修中主要指：显示、按键、振铃、听音、送话、卡座等部分，有时也称界面部分。
GSMGSM全名为Global System for Mobile Communications，中文为全球移动通讯系统，俗称“全球通”，是由欧洲开发的数字移动电话网络标准，包括GSM900MHz、GSM1800MHz 及GSM1 900MHz等几个频段。
一首先给各位讲一下手机的结构和组成部份:1、评估ID图，确认其可行性，根据工艺、结构可行性提出修改意见；2、建模前根据PCBA、ID工艺估算基本尺寸；3、根据ID提供的线框构建线面。
所构线面需有良好的可修改性，以便后面的修改。
线面光顺、曲面质量好，注意拔模分析；4、分件时要注意各零件要避免出现锐角，以免倒圆角后出现大的缝隙。
各零件之间根据需要预留适当的间隙；5、采用TOP-DOWN设计思想建立骨架文件，各零件间尽量避免出现相互参考的情况；6、翻盖机的主要问题。
要注意预压角的方向，以及打开和运转过程中FLIP和HOUSING 之间的干涉。
如果转轴处外观为弧形，需注意分件后FLIP转轴处过渡自然，以免与HOUSING 上盖干涉；7、如有手写笔，则建模前需讨论其固定方式以预留其空间。
一般笔粗3～4mm，少数有到5mm的；8、IO口不宜太深，否则数据线插入时，端口会与机壳干涉；9、预留螺丝孔空间（ID设计FLIP时应充分考虑螺丝孔位，设计美观的螺丝孔堵头）10、按键设计时需注意预留行程空间，让开螺丝孔位；11、饰片不可压住螺丝孔，给以后的拆装带来不便（ID设计时注意避免）12、滑盖机要根据滑轨的位置定上下滑盖的分割面；13、设计滑盖机的数字键时需注意上滑盖滑开后不可遮挡数字键，不可做突出状的防盲点，以免阻碍滑动；14、滑盖机的电池分割要注意尽量将螺丝孔放在电池里面，避免放在外观面上。
手机的一般结构手机结构一般包括以下几个部分：1、LCD LENS材料：材质一般为PC或压克力；连结：一般用卡勾+背胶与前盖连结。
分为两种形式：a. 仅仅在LCD上方局部区域；b.与整个面板合为一体。

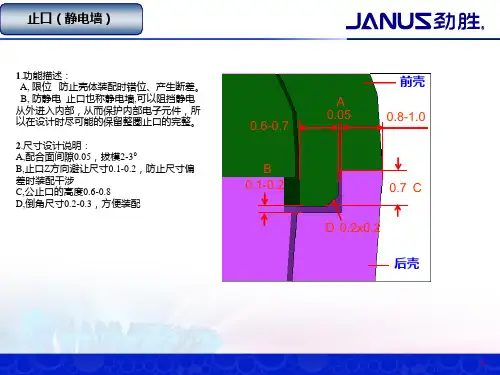

2、上盖（前盖）材料：材质一般为ABS+PC；连结：与下盖一般采用卡勾+螺钉的连结方式（螺丝一般采用2，建议使用锁螺丝以便于维修、拆卸，采用锁螺丝式时必须注意Boss的材质、孔径）。
Motorola 的手机比较钟爱全部用螺钉连结。
手机通用知识点总结初中一、手机的基本结构1. 机身：手机的主体部分，通常包括屏幕、电池、主板等组件。
2. 屏幕：手机的显示器，是我们看手机内容的主要窗口。
3. 按键：用于控制和操作手机的实体按键，如音量键、电源键等。
4. 电池：手机的动力源，提供电力支持手机的正常运行。
5. 主板：手机的核心部件，包括处理器、内存、存储等重要元件，类似于手机的大脑。
6. 摄像头：用于拍摄照片和录制视频的设备。
二、手机的基本功能1. 通信功能：手机最基本的功能就是通信，包括拨打电话、发送短信、接收邮件等。
2. 上网功能：现代手机可以通过移动网络或WIFI连接互联网，方便用户浏览网页、在线聊天等。
3. 拍照功能：手机内置摄像头可以拍摄照片和视频，方便用于记录生活、纪念重要时刻等。
4. 社交功能：手机可以通过各种应用软件实现社交功能，如微信、QQ等，方便用户与朋友、家人保持联系。
5. 娱乐功能：手机可以通过下载各种应用软件实现音乐、视频、游戏等娱乐功能，满足用户的休闲娱乐需求。
三、手机的操作技巧1. 解锁手机：通常有密码、图案、指纹等解锁方式，需根据手机设置进行操作。
2. 运行应用：打开手机主屏幕，找到想要打开的应用图标，点击即可打开。
3. 切换应用：在多任务操作时，可以通过多任务管理键切换不同的应用程序。
4. 设置功能：在设置中可以调整手机各项功能的参数，如声音、屏幕亮度、网络设置等。
5. 关机和重启：长按电源键进入关机、重启选项，选择对应功能即可操作。
四、手机的保养和维护1. 防水防尘：避免手机进水和受尘，影响手机正常使用。
2. 防摔防磕：手机外壳经常使用手机套或保护壳，减少手机受到摔击和磕碰的损坏。
3. 定期清理：清理手机内存垃圾、卸载不常用的应用程序，保持手机的运行速度和空间。
4. 避免过度充电：避免长时间使用手机，适度充电，可以延长手机电池寿命。
五、手机的常见故障1. 电池损坏：正常使用电池寿命会逐渐缩短，需要更换新的电池。
