探析10kV配电线路的运行维护及检修工作

【文章编号】１００６—４２２２（２０１３）０８—０１０９—０２　

浅析１　０ｋＶ配电线路运行中。　见的故障与维护　

杜　江（南宁铁路局南宁供电段，广西南宁５３０００１）　

【摘　要】１０ｋＶ配电线路是运用最为广泛的一种配电线路之一，在促进社会发展，提高人们的生活水平上具有重大作用。但是，由于设备本身原　因或者外部因素所致，配电线路经常发生故障，严重影响广大用户用电。本文主要对１０ｋＶ配电线路运行中常见的几种故障进行分析，找出故　障原因并提出一些相应的处理和维护措施，供有需要者参考。　【关键词】１０ｋＶ配电线路：常见故障；维护　

１刖吾　从电力被发现并开始供人类使用至今，其在促进社会的　发展上一直发挥着非常犬的作用。在电力作用下．社会经济得　以快速发展、人们生活水平不断提高，人们的生活发生着天翻　地覆的变化．但是随着需求的不断扩大．电力配电线路运行越　来越吃力，经常出现各种的故障，严重影响电力发展。因此，分　析并深入了解配电线路。尤其是使用最为广泛的１０ｋＶ配电线　路的运行概况，对于预防和减少故障出现。保障用户正常用电　具有非常重大的意义。　２　１０ｋＶ配电线路运行中的常见故障及原因　２．１防雷设备失效或没有正常接地　防雷设备是配电线路必须要设置的设备之一．是线路安　全的重要保障　但是当前１０ｋＶ配电线路运行中出现很多防雷　设备方面的故障。总的来说有：防雷设备失效、防雷设备与地　面接触不良．出现接地无效现象两种。　出现这种故障的原因主要有：①设备自身老化或存在质　量缺陷所致　配电线路的防雷设备大部分都是安装多年．经　过长期的风吹日晒、雷电流和线路故障电流冲击和长时间的　运行。或存在材料、工艺等造成的质量缺陷，导致其老化加　速．加上数量多、人员不足无法按规范进行每年定期检验或　者检验次数较少，导致设备失效后未及时发现，最后导致故　障出现；②设备与大地的接地未按照规范要求进行，或接地　线夹接触不良产生较大接触电阻，且没有定期对接地电阻进　行检测，造成接地电阻不合格；③接地装置被盗，导致防雷设　备无可靠接地【１Ｊｎ　２．２瓷绝缘子损坏。跳闸事件多　瓷绝缘子是保障线路电能不外泄，保障线路本身安全以　及周围建筑物和人员安全的重要保障，可以说，确保瓷绝缘子　状态良好非常重要。但是，目前１０ｋＶ配电线路故障中瓷绝缘　子损坏导致故障的问题还不少，严重影响配线线路的正常运　行　瓷绝缘子损害直接造成的结果是线路通过金具对地放电　造成单相接地或者出现短路跳闸。　出现这种故障的原因主要有几下几点：①瓷绝缘子本身　质量差。市场上不少绝缘子采用劣质瓷体．在质量上无法得到　保障。在使用一段时间后就形成零值绝缘子，甚至出现瓷体开　裂，尤其是在夏季雷雨季节，瓷绝缘子损坏现象最为严重。（　还在使用已淘汰的内胶装绝缘子。１０ｋＶ配电线路上使用的　Ｐ—ＸＸ系列针式绝缘子和ＸＰ—ＸＸ系列盘形悬式绝缘子均是　采用内胶装工艺，即将金属部分用水泥在瓷体内部进行胶装　连接。内胶装工艺存在两个重大缺陷：ａ．瓷体、水泥和金属三者　热膨胀系数不同，导致冷热变化时瓷体受到较大应力而开裂，　发生内部或外部击穿。ｂ．胶装的裸露部分容易发生电解腐蚀、　电化学腐蚀及氧化，导致金属脱离、变细甚至断裂。（　没有定　期检测或检测人员不足。没有检测人员或人员不足．导致未对　瓷绝缘子进行定期检测或检测周期过长，导致零值绝缘子未能　被及时发现，使配电线路绝缘水平下降或直接造成故障日。　

释嚣　蟪　试论１０ＫＶ配电线路的维护与检修　南红军　甘肃省电力公司白银供电公司会宁县供电公司甘肃会宁７３０７２６　【摘要】为了保障线路运行的安全，加强对１ＯＫＶ配电线路的维护与检　修是十分必要的。文章分析了１０ＫＶ配电线路的常见故障，剖新了１０ＫＶ配电线　路常见故障的成因，其中包括自然因素、外力灾害、人为因素。此外，文章还　针对这些故障提出了相应的维护与检修策略，包括采取反事故措施、重视　对配电线路的维护和运行管理工作、注重新技术新设备的采用。希望通过　这样的探讨分析能够引起人们对这・问题的进一步重视，能够对１０ＫＶ配电　线路的维护与检修的实际工作发挥借鉴指导作用。　【关键词】１　０ＫＶ配电线路；维护；检修；反事故措施　一．引言　近些年来，随着我国经济社会的快速发展，人们生产生活的用电　量也出现了较大幅度的增长，为了保证人们的正常用电，采取相应的措　施，预防配电网的安全事故，保证配电网的安全可靠是人们不断的追　求。１０ＫＶ配电线路是目前运用得较为广泛的线路，它在满足人们供电　需求方面发挥了巨大的作用。但是，如果１０ＫＶ配电线路发生故障，不仅　会影响正常的供电工作，还会给供电企业带来巨大的经济损失。因此，　必须加强对线路的维护与检修，对于出现的问题立即采取措施进行处　理，避免出现更大的损失，维护线路的正常运行，为人们生产生活正常　用电创造良好的条件。　－，１０ＫＶ配电线路的常见故障　１０ＫＶ配电线路是目前运用得极为广泛的线路，它在满足人们日常　用电方面发挥着巨大的作用。然而，由于受到多方面因素的影响，１０ＫＶ　配电线路常常容易出现故障，其中比较常见的故障类型有以下几种：单　相接地、相间短路、断路、倒杆等等。这些问题的出现严重影响了正常的　供电工作，甚至导致安全事故的出现，因此，必须加强对线路的维护与　检修，将故障消灭在萌芽状态，保证线路正常供电。　三．１０ＫＶ配电线路常见故障的成因　导致１０ＫＶ配电线路出现故障的原因是多方面的，很多故障甚至是　多种因素共同作用的结果。具体来说，１０ＫＶ配电线路常见故障的成因　主要包括以下几个方面。　１、自然因素。由于线路裸露在外面，常常会受到恶劣的自然天气的　影响，导致线路出现故障。第一、雷电引起线路故障。雷电容易击穿绝　缘子，引起绝缘子爆裂，击穿避雷器，导致线路出现故障。第二、雨水导　致线路故障。雨水引起线路倒杆，或者沿线路表面绝缘介质产生破坏性　的闪络现象，引起导线与金具之间短路拉弧放电，造成电压迅速下降，　引起线路接地或者破坏线路绝缘层。第三、大风导致线路故障。第四、　冰雪导致线路故障。冰雪过多，将线路压断，导致线路断路。冰雪融化　时引起闪弧现象，使线路出现故障。　２、外力灾害。由于受到经费少，设备老化等因素的制约，常常会出　现故障。用电负荷增长幅度过大，导致保险丝熔断，引起局部用电故障　或者导致整个线路供电中断。鸟害、风筝、孔明灯或者其它杂物落在导　线上，引起线路短路或者接地故障。线路下方，树枝与架空导线之间的　安全距离不够，遇到刮风下雨的时候，容易引起线路接地或者跳闸事　故。　３、人为因素。人为因素也是导致１０ＫＶ配电线路出现故障的重要　原因。例如，违章停车或者违规驾驶，导致电线杆倾斜或者撞断，引起　线路故障；矿区基建施工没有注意电缆标志，将电缆挖断，引起线路故　障，线路下方存在着违章施工，煤场，集装站等，安全距离不够，在恶劣　天气下，引起放电短路接地现象；运行管理人员工作不到位，没有及时　巡视，也会引起线路故障。　四，１０ＫＶ配电线路的维护与检修策略　为了应对１０ＫＶ配电线路常见的故障，保证线路正常运行和供电，　根据存在的问题，结合实际工作经验，笔者认为可以采取以下策略来进　行线路维护与检修。　ｌ、针对自然因素可能造成的危害，采取反事故措施。第一、做好绝　缘子的维护工作。要重点提高针式绝缘子的抗雷击性能，做好避雷针、　避雷器的安装工作，安装在线路上容易被雷击的地方第二、对接地网　要定期检测，确保接地阻值合格。第三、密切与气象部门联系，对于预警　预报的气象灾害，应该提前采取防范措施，尽量减少气象灾害带来的影　响。　２、针对外力灾害可能造成的灾害，采取反事故措施。第一、在交通　道路的杆塔上涂上醒目的反光漆，拉线上加套反光标志管，这样能够引　起驾驶员的注意，对于受到碰撞的杆塔，可以设置防撞混凝土墩，并刷　上反光漆。第二、采用散发宣传单、张贴宣传画、粉刷标语等形式，加强　对群众线路保护宣传和电力知识教育，提高人们线路保护意识。第三、　完善线路杆塔，埋地电缆的警告牌、标志牌等等，做好配电线路的巡视　工作，清除线路的故障，对于危及线路安全运行的树木要及时清理；第　四、注重与城建、规划部门的联系，做好线路的规划、设计、施工工作，　消除线路存在的隐患。　３、重视对配电线路的维护和运行管理工作。第一、对于配电变压　器、绝缘子、避雷器等设备，要做好定期试验和检查工作。第二、定期　对线路和设备进行巡视，开展负荷监测，尤其是在负荷高峰期更要密切　关注线路的负荷情况，及时调整负荷平衡，制定事故应急预案。第三、　重视业务培训，提高技术人员和管理人员的综合素质，加强线路运行管　理，做好故障处理，并做好记录。此外，还应该加强用户设备管理。　４、注重新技术新设备的采用。第一、运用ＧＰＳ系统，顺利导航并准　确定位每一根杆塔、配变位置，提高检修和巡线工作的效率，第二、实现　配网自动化，对配电网进行实时监测，及时掌握线路运行情况，消除可　能存在的隐患。第三、安装小电流接地自动选线装置，自动选择单相接　地故障线路，提高供电可靠性，防止故障扩大。第四、对于新建或者改　造配电线路的时候，在分段和分支开关采用真空断路器，以减少线路故　障。第五、事故发生之后，应该配合有关技术人员对线路故障进行排查，　找出故障点，采取措施排除故障，保证线路正常供电。　五　结柬语　总之，１０ＫＶ配电线路在满足人们日’常生产和生活用电方面发挥着　巨大的作用。今后在实际工作中，我们需要认识１０ＫＶ配电线路的常见故　障类型，认真分析其成因，并根据具体情况，采取相应的维护与检修策　略，避免安全事故的出现，为１０ＫＶ配电线路正常供电、满足人们日常用　电需求创造良好条件。　

10 kV及以下配电线路的运行维护及检修

摘要：电网线路是电力系统的重要组成部分，与整个电力系统的安全稳定运行息息相关。对电网线路进行常规性与突击性巡视检查，可以第一时间发现问题，并提出行之有效的解决措施。无论是配电线路，还是输电线路，在投入使用过程中，都不可避免地会受到内外部因素的影响，进而引发各种各样的故障，影响电力系统的运行。鉴于此，本文就10kV以下配电线路的运行维护及检修展开探讨，以期为相关工作起到参考作用。

关键词：10kV以下；配电线路；故障；检修；维护

一、10kV及以下配电线路概述

10kV及以下的配电线路是我国电力系统输配电过程中的重要部分，也是电力系统中最为常用的配电线路形式。它的主要功能是将从变压器转化出来的电力输送至各个用电单位，从而完成电力的输配过程，实现电力供应的安全可靠和稳定。这种线路形式具有线路安全性高、输电效率高等特点，能够达到输配电的连续性要求。

随着我国经济的快速发展，各个企业对于电力供应的要求也随之增长，对于配电系统企业来说，这也给电力供应带来了一定的压力，相应的配电系统也需要具有更高的稳定性，来满足电力供应的要求。10kV及以下配电线路能够在电力系统线路发生故障时，及时安全有序地排除相关故障，并进行相应的处理措施，从而使配电线路能够在短时间内恢复到正常运行状态，继续提供稳定的电力供应。在缓解电路故障带来影响的同时，保障了电力系统的安全性和可靠性，缓解了供电压力，为我国配电线路的运行提出了新的有效方式。因此，需要针对配电线路的整体运行情况进行管理措施上的革新，提出相应的管理措施，包括对于其线路状态的运行维护，对其所出现的线路等各种问题故障进行及时排查和检修，保证10kV及以下配电线路能够处于安全稳定运行的状态，从而完善配电过程。

二、10kV及以下配电线路的常见故障和原因分析

2.1人为因素

一般来说，10kV及以下配电线路电线杆大多位于道路两侧，如果人们的行车的过程当中速度过快撞倒点电线杆的话，就会影响到配电线路。与此同时，如果部门工作人员在配电线路施工的过程当中并没有严格的按照相应的施工标准来安装、假设线路的话，往往会导致线路间距不合理、捆线不牢固，一旦面临大风大雨天气的话，就会导致线路之间出现碰撞，使得导线和绝缘子出现分离，最终导致出现短路以及断路等现象，进而影响到配电网的正常运行。

龙源期刊网

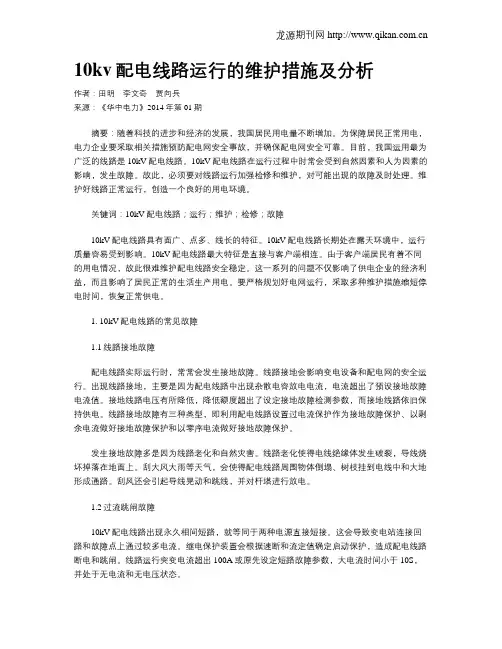

10kv配电线路运行的维护措施及分析

作者：田明 李文奇 贾向兵

来源：《华中电力》2014年第01期

摘要：随着科技的进步和经济的发展，我国居民用电量不断增加。为保障居民正常用电，电力企业要采取相关措施预防配电网安全事故，并确保配电网安全可靠。目前，我国运用最为广泛的线路是10kV配电线路。10kV配电线路在运行过程中时常会受到自然因素和人为因素的影响，发生故障。故此，必须要对线路运行加强检修和维护，对可能出现的故障及时处理。维护好线路正常运行，创造一个良好的用电环境。

关键词：10kV配电线路；运行；维护；检修；故障

10kV配电线路具有面广、点多、线长的特征。10kV配电线路长期处在露天环境中，运行质量容易受到影响。10kV配电线路最大特征是直接与客户端相连。由于客户端居民有着不同的用电情况，故此很难维护配电线路安全稳定。这一系列的问题不仅影响了供电企业的经济利益，而且影响了居民正常的生活生产用电。要严格规划好电网运行，采取多种维护措施缩短停电时间，恢复正常供电。

1. 10kV配电线路的常见故障

1.1线路接地故障

配电线路实际运行时，常常会发生接地故障。线路接地会影响变电设备和配电网的安全运行。出现线路接地，主要是因为配电线路中出现杂散电容放电电流，电流超出了预设接地故障电流值。接地线路电压有所降低，降低额度超出了设定接地故障检测参数，而接地线路依旧保持供电。线路接地故障有三种类型，即利用配电线路设置过电流保护作为接地故障保护、以剩余电流做好接地故障保护和以零序电流做好接地故障保护。

发生接地故障多是因为线路老化和自然灾害。线路老化使得电线绝缘体发生破裂，导线烧坏掉落在地面上。刮大风大雨等天气，会使得配电线路周围物体倒塌、树枝挂到电线中和大地形成通路。刮风还会引起导线晃动和跳线，并对杆塔进行放电。
