互换性与技术测量复习思考题

  • 格式：docx
  • 大小：71.85 KB
  • 文档页数：5

互换性与技术测量复习思考题

第一章绪论

1. 叙述互换性与精度设计的概念，说明互换性有什么作用？按互换的程度或范围，互换性的分 类如何？

2. 优先数系是一种什么数列？它有何特点？有哪些优先数的基本系列？

3. 试写出R5系列中自1以后共5个优先数值。

第二章尺寸精度设计（孔和轴的极限与配合）

1. 基本尺寸、极限尺寸、实际尺寸和 作用尺寸有何区别和联系？

2. 试述配合的含义，配合分哪三类，这三类配合的公差带各有何特点？配合公差等于相互配合 的孔轴公差之和说明了什么？

3•什么叫标准公差？什么叫基本偏差？它们与公差带有何联系？

4•什么是基准制？为什么要规定基准制？为什么优先采用基孔制？在什么情况下采用基轴制？

5.试述配合公差的含义？由使用要求确定的配合公差的大小与孔、轴公差的大小有何关系？

6 •根据表题1中已知数据，填写表中各空格，并按适当比例绘制出各孔、轴的公差带图。

表题1 单位；mm

序号 尺寸标注 基本尺寸 极限尺J- 极限偏差 公差

绘小 上帕差 卜偏皋

1 孔*如严°

2 轴

460,041

*0.011

3 孔

+0.017

0 011

4 轴 "90

^S9.97S

0 022

7•根据表题2中已知数据，填写表中各空格，并按适当比例绘制出各对配合的尺寸公差带图和 配合公差带图。

裹题2 单位：mm

茶本尺寸 孔 轴

' EU 口 心或 Tf 配合种类

ES EI Th 亡冬 C1 Ts

^50

0

0.039 -0.103

0.078

临】 0

-0.048

0.046 0

G0站

&某配合的基本尺寸是 0 30 mm要求装配后的间隙在（+0.018〜+0.088） mm范围内，按照基孔

制确定它们的配合代号，并分别绘制出孔、轴公差带示意图。

第三章测量技术基础

1•测量的实质是什么？ 一个测量过程包括哪些要素？我国长度测量的基本单位及其定义如何

2. 量块的作用是什么？量块的“等”和“级”有何区别？并说明按“等”和“级”使用时测量 精度有何不同

3•试说明绝对测量与相对测量、直接测量与间接测量的区别。

4•测量误差分哪几类？产生各类测量误差的主要因素有哪些？ 第四章形状和位置公差与检测

1什么是理想要素、实际要素、轮廓要素和中心要素？

2•形位公差带由哪几个要素组成？形状公差带、定向公差带、定位公差带、跳动公差带的特点 各是什么？

3 •简述形状误差的评定准则和评定方法。

4•国家标准规定了哪些公差原则或要求？它们主要用在什么场合？在图样上如何表示？

独立原则的适用范围较广，尺寸公差、形位公差二者要求都严、 一严一松、二者要求都松的情况

下，使用独立原则都能满足要求。

5 •国家标准规定了哪些形位误差检测原则？

6 •何谓最大、最小实体尺寸？它和极限尺寸有何关系？

7 •比较下列形位公差带的异同？

(1)圆度公差带与径向圆跳动公差带；

(2 )圆柱度公差带和径向全跳动公差带；

(3) 轴线直线度公差带和轴线对基准平面的垂直度公差带(任意方向)；

(4) 平面度公差带与被测平面对基准平面的平行度公差带。

7.标准中规定基本尺寸为 30〜50mm时，IT8=39卩m则对于图样标注为 0 40h8时，其最大实体 尺寸为 ________________ mm最小实体尺寸为 __________ mm对于图样标注为 0 40H8时，其最大实体尺寸

为 _________ mm 最小实体尺寸为 __________ mm

8•设某轴的直径为 ，其轴线直线度公差为 0 0.2，遵守最大实体要求。试画出其 动态公差

带图。若同轴的实际尺寸处处为 29.75mm,其轴线直线度公差可增大至何值?

9.将下列各项形位公差要求标注在下图中。

① 0 160f6圆柱表面对0 85K7圆孔轴线的圆跳动公差为 0.03mm。

② 0 150f6圆柱表面对0 85K7圆孔轴线的圆跳动公差为 0.02mm。

③ 厚度为20的安装板左端面对 0 150f6圆柱面的垂直度公差为 0.03mm。

④ 安装板右端面对0 160f6圆柱面轴线的垂直度公差为 0.03mmo

⑤ 0 125H6圆孔的轴线对0 85K7圆孔轴线的同轴度公差为 0 0.05mmo

⑥ 5 X 0 21孔对由与0 160f6圆柱面轴线同轴，直径尺寸 0 210确定并均匀分布的理想位置的

位置度公差为 0 0.125mm。

9・三£0 9

一真-1春n 第五章表面粗糙度

1表面粗糙度对零件的使用性能有哪些影响？

2. 为了评定表面粗糙度轮廓参数，首先要确定基准线，试述轮廓的最小二乘中线和算术平均中

线的含义。

3. 评定表面粗糙度的轮廓幅度参数有哪些？分别论述其含义和代号。

4. 将下列要求标注在下图中，各加工面均采用去除材料法获得。

① 直径为0 50mm的圆柱外表面粗糙度 Ra的允许值为3.2卩m

② 左端面的表面粗糙度 Ra的允许值为1.6卩m

③ 直径为0 50mm的圆柱的右端面的表面粗糙度 Ra的允许值为1.6卩m

④ 内孔表面粗糙度Ra的允许值为0.4卩m

第六章光滑工件尺寸检验和光滑极限量规设计

1•什么是误收和误废？它们对互换性有什么影响？

2•什么是极限尺寸判断原则 ？

3. 光滑极限量规有何特点？如何用它检验工件是否合格？

4. 确定0 18H7/p7孔、轴用工作量规的尺寸并画出量规的公差带图。

5. 有一配合0 45H8/f7，试用泰勒原则分别写出孔、轴尺寸的合格条件。

第七章滚动轴承的公差与配合

1. 滚动轴承内圈与轴、外圈与外壳孔的配合分别采用何种基准制？

2. 滚动轴承的内、外径公差带有何特点？其公差配合与一般圆柱体的公差配合有何不同？

3. 滚动轴承的精度划分依据是什么？共有几级？代号是什么？

第九章螺纹公差

1.影响螺纹互换性的主要因素有哪些？

2•以外螺纹为例，试说明螺纹基本中径、实际中径和 作用中径的联系与区别。

3. 简述螺纹中径合格性判断原则 。

4. 有一公制普通螺纹 代号为“ M20X 1.5-5g 6g-S ” ,请说明其技术含义。

5. 通过查表写出M20X 2— 6H/5g6g外螺纹中径、大径和内螺纹中径、小径的极限偏差, 并绘出公差带图。 1试述齿轮传动的四项基本使用要求？

2•试述齿轮同侧齿面偏差精度指标（必检项目）的名称和定义？

3.按GB/T10095.1-2001的规定，齿轮必检精度指标的公差或极限偏的精度等级分为哪几级?

4•按照测得的齿廓偏差记录图形，如何确定齿廓总偏差的数值？按照测得的螺旋线偏差记录图

形，如何确定螺旋线总偏差的数值？

5 .齿轮箱体上支承相互啮合的两对轴承孔的公共轴线间的位置不正确对齿轮传动的使用要求有

什么影响？为了保证使用要求，对箱体上这两条公共轴线间的位置应规定哪些项目的公差？

6. 为什么要规定齿轮副的最小侧隙？该最小侧隙的大小与齿轮的精度等级是否有关？

第十一章尺寸链

1.什么是尺寸链？尺寸链中的封闭环、组成环、增环和减环各有何特性？

2 .在一个尺寸链中是否必需同时具有封闭环、增环和减环等三种环？并举例说明。

3 .按功能要求，尺寸链分为哪几种？请举例说明。

4 .建立装配尺寸链时，怎样确定圭寸闭环，怎样查明组成环？

5 .建立装配尺寸链时，为什么要遵循 最短尺寸链原则”？

6 .尺寸链计算中的设计计算和校核计算的内容是什么？

合集下载

互换性与测量技术张秀珩习题答案

互换性与测量技术张秀珩习题答案

第2章思考与习题

i- i试列举各专业领域互换性的应用实例，并分析互换性的作用。

答：实例略：①在设计方面能最大限度地使用标准件，便可以简化绘图和计算等工作，使设计周期 变短，利于产品更新换代和CAD技术的应用。

② 在制造方面有利于组织专业化生产，使用专用设备和CAVI技术。

③ 在使用和维修方面可以及时更换那些已经磨损或损坏的零部件，对于某些易损件可以提供备 用件，那么可以提高机器的使用价值。

1-2完全互换与不完全互换的区别是什么？各用于何种场合？

答：①完全互换以零部件装配或更换时不需要挑选或修配；

②不完全互换在零部件装配时允许有附加条件的选择或调整。

•般来说，零部件需厂际协作时应采用完全互换性，部件或构件在同•厂制造和装配时，可采用不 完全互换性。

1-3试述标准化与互换性及测量技术的关系。

答：合理确定公差与正确进行检测，是保证产品质量、实现互换性生产的两个必不可少的手段和条 件，标准化是实现互换性的前提。

1-4什么是优先数系？如何应用？第一个数为10,按R5系列确定后五项优先数。

答：优先系数(series of preferred numbers)是国家统一的数值制度，是技术经济工作中统一、 简化和协调产

品参数的基础。优先数系的应用很广泛，它适用于各种尺寸、参数的系列化和质量指标的分级，对 保证各种工业产品的品种、规格、系列的合理化分档和协调配套具有十分重要的意义。

R5： 10, 16, 25, 40, 63, 100

1-5写出以下派生系列：R10/2, R10/3, R20/3.

R10/2： 1、1.6、2.5> 4.()、6.3、10

R10/3： 1、 2、 4、 8、 16、 40

R20/3： 1、1.4、2.0、2.8、4.0、5.6

1- 6调查各种产品、机器的主要参数应用优先数系的情况，说明优先数系起的作用。

答：略；

1-7调查本专业与精度、质量相关的标准。

《互换性与测量技术》复习题.docx

《互换性与测量技术》复习题.docx

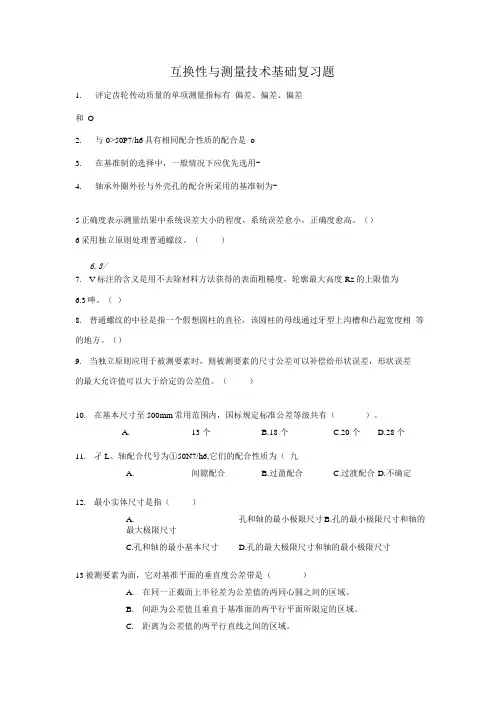

互换性与测量技术基础复习题

1. 评定齿轮传动质量的单项测量指标有 偏差、偏差、偏差

和 O

2. 与0>50P7/h6具有相同配合性质的配合是 o

3. 在基准制的选择中，一般情况下应优先选用-

4. 轴承外圈外径与外壳孔的配合所采用的基准制为-

5正确度表示测量结果中系统误差大小的程度，系统误差愈小，正确度愈高。（）

6采用独立原则处理普通螺纹。（ ）

6.3/

7. V标注的含义是用不去除材料方法获得的表面粗糙度，轮廓最大高度Rz的上限值为

6.3呻。（ ）

8. 普通螺纹的中径是指一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相 等的地方。（）

9. 当独立原则应用于被测要素时，则被测要素的尺寸公差可以补偿给形状误差，形状误差

的最大允许值可以大于给定的公差值。（ ）

10. 在基本尺寸至500mm常用范围内，国标规定标准公差等级共有（ ）。

A. 13 个 B.18 个 C.20 个 D.28 个

11. 孑L、轴配合代号为①50N7/h6,它们的配合性质为（ 九

A. 间隙配合 B.过盈配合 C.过渡配合 D.不确定

12. 最小实体尺寸是指（ ）

A. 孔和轴的最小极限尺寸 B.孔的最小极限尺寸和轴的最大极限尺寸

C.孔和轴的最小基本尺寸 D.孔的最大极限尺寸和轴的最小极限尺寸

13被测要素为面，它对基准平面的垂直度公差带是（ ）

A. 在同一正截面上半径差为公差值的两同心圆之间的区域。

B. 间距为公差值且垂直于基准面的两平行平面所限定的区域。

C. 距离为公差值的两平行直线之间的区域。 D. 半径差为公差值的两同轴圆柱面之间的区域。 14. 零件形状公差与位置公差值的关系是（ ）

A. 形状公差值小于位置公差值 B.形状公差值小于等于位置公差值

C.形状公差值大于位置公差值 D.形状公差值大于等于位置公差值

15. 下列几何公差标注中，在公差值前加注中的有（）

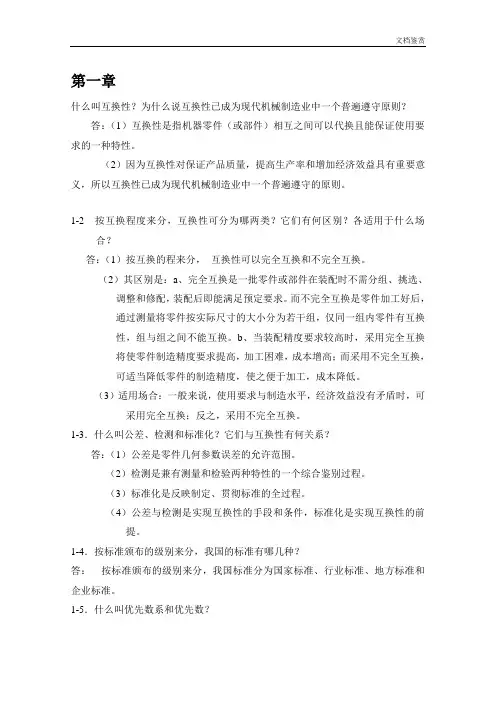

《互换性与测量技术基础》课后习题答案
