江西专版2019中考物理总复习第3部分练习题第十七讲电与磁

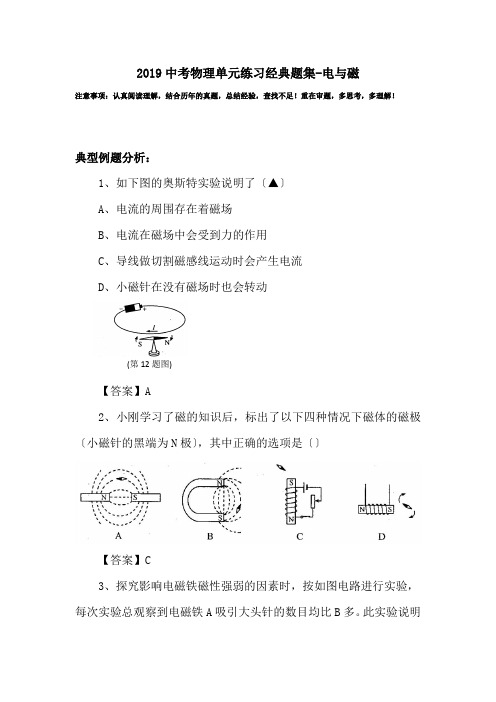

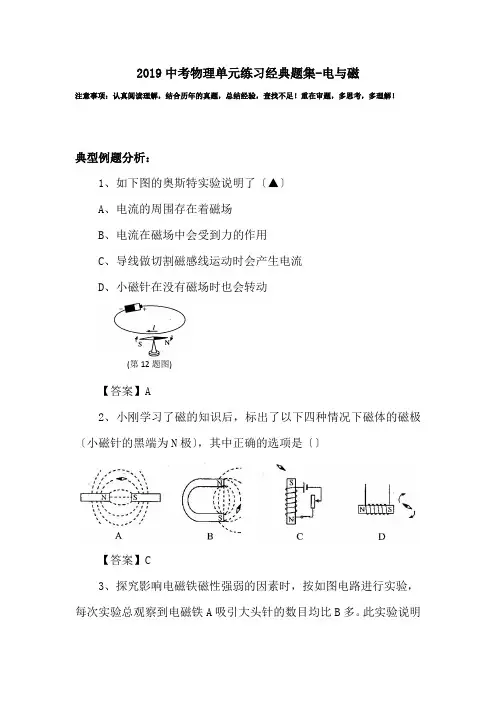

2019中考物理单元练习经典题集-电与磁注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！典型例题分析：1、如下图的奥斯特实验说明了〔▲〕A 、电流的周围存在着磁场B 、电流在磁场中会受到力的作用C 、导线做切割磁感线运动时会产生电流D 、小磁针在没有磁场时也会转动【答案】A2、小刚学习了磁的知识后，标出了以下四种情况下磁体的磁极〔小磁针的黑端为N 极〕，其中正确的选项是〔〕【答案】C3、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A 吸引大头针的数目均比B 多。

此实验说明(第12题图)影响电磁铁磁性强弱的因素是〔〕A、电流的大小B、线圈的匝数C、电流的方向D、电磁铁的极性【答案】B4、如图是拍摄机动车辆闯红灯的工作原理示意图。

光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。

以下有关说法正确的选项是A、只要光控开关接收到红光，摄像系统就会自动拍摄B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D、假设将光控开关和压力开关并联，也能起到相同的作用【答案】C5、请在图9中标出通电螺线管的N、S极。

【答案】如下图6、如下图，用来研究磁场对电流作用力的实验装置是【答案】B7、如下图,在以下有关电与磁实验的装置图中，能应用于电动机的原理的是〔〕【答案】D3、真空中电磁波的波长λ微波＞λ红外线＞λ紫外线，那么它们的频率〔〕A 、f 微波=f 红外线=f 紫外线B 、f 微波＞f 红外线＞f 紫外线C 、f 微波＜f 红外线＜f 紫外线D 、f 紫外线＜f 微波＜f 红外线【答案】C课上练习：8、通电直导线的周围存在磁场，假设将～根长导线沿一个方向图1 ∙∙N绕成螺线管，插入铁芯后，就制成了一个电磁铁。

关于电磁铁的磁性强弱，以下说法正确的选项是【】A、电磁铁的磁性强弱与线圈匝数无关B、电磁铁的磁性强弱与电流大小无关C、导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D、导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强【答案】D9、以下说法正确的选项是A.小磁针能指南北是因为它受到地磁场的作用B.在磁场中，小磁针静止时南极所指的方向为该点的磁场方向C.电动机工作过程中将机械能转化为电能D.发电机是根据通电线圈在磁场中受力转动的原理工作的【答案】A10、如下图的几种电、磁现象中不．正确的选项是．．．．．．【答案】D11.磁场的基本性质是指A能使放入其中的小磁针发生偏转、B、能够吸引铁、钴、镍等磁性材料的性质C、能够产生磁感线D、能够对放入其中的磁体产生磁力的作用【答案】D12、如下图，电磁继电器能通过低压控制电路间接地控制高压工作电路、以下说法正确的选项是A、连有电动机的电路是低压控制电路B、电磁继电器实际上是一个由电磁铁控制电路通断的开关C、利用电磁继电器主要是为了节约用电D、利用电磁继电器主要是为了操作方便【答案】B13、以下说法正确的选项是A.扬声器是利用电流的热效应进行工作的B.发电机是利用通电线圈在磁场受力转动的原理制成的C.电动机是利用电磁感应的原理制成的D.电磁起重机是利用电流的磁效应进行工作的【答案】D14、将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。

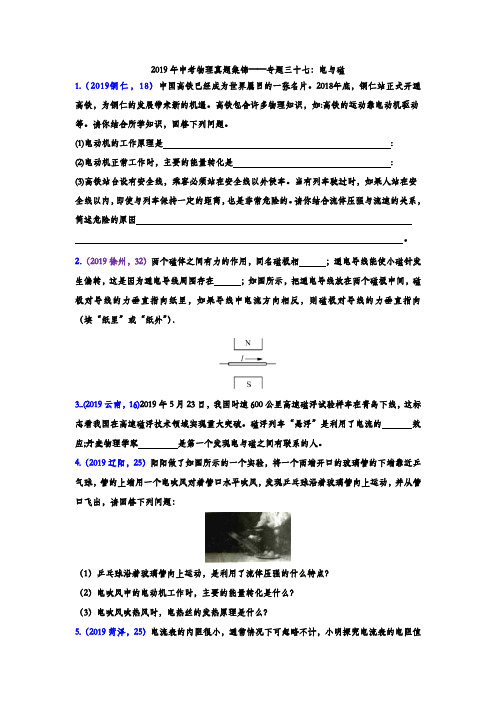

2019年中考物理真题集锦——专题三十七：电与磁1.（2019铜仁，18）中国高铁已经成为世界属目的一张名片。

2018年底，铜仁站正式开通高铁，为铜仁的发展带来新的机遇。

高铁包含许多物理知识，如:高铁的运动靠电动机驱动等。

请你结合所学知识，回答下列问题。

(1)电动机的工作原理是:(2)电动机正常工作时，主要的能量转化是:(3)高铁站台设有安全线，乘客必须站在安全线以外候车。

当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。

请你结合流体压强与流速的关系，简述危险的原因。

2.（2019徐州，32）两个磁体之间有力的作用，同名磁极相；通电导线能使小磁针发生偏转，这是因为通电导线周围存在；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向（填“纸里”或“纸外”）．3..(2019云南，16)2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。

磁浮列车“悬浮”是利用了电流的效应;丹麦物理学家是第一个发现电与磁之间有联系的人。

4.（2019辽阳，25）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒气球，管的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口飞出，请回答下列问题：（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？（2）电吹风中的电动机工作时，主要的能量转化是什么？（3）电吹风吹热风时，电热丝的发热原理是什么？5.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。

（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。

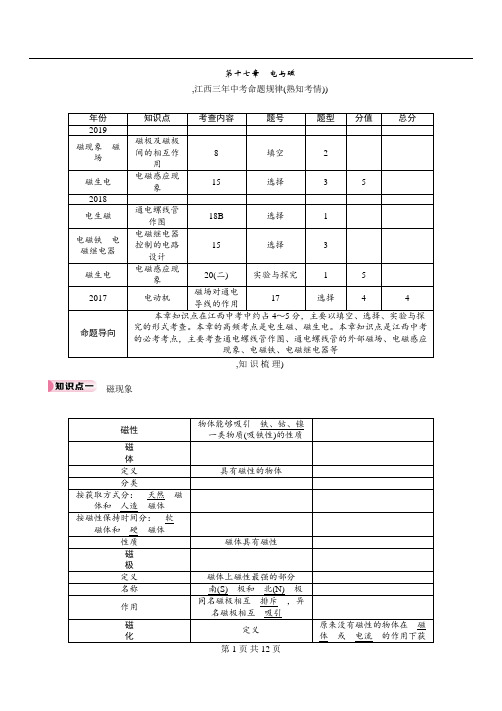

第十七章电与磁,江西三年中考命题规律(熟知考情))年份知识点考查内容题号题型分值总分2019磁现象磁场磁极及磁极间的相互作用8 填空 2磁生电电磁感应现象15 选择 3 52018电生磁通电螺线管作图18B 选择 1电磁铁电磁继电器电磁继电器控制的电路设计15 选择 3磁生电电磁感应现象20(二) 实验与探究 1 52017 电动机磁场对通电导线的作用17 选择 4 4命题导向本章知识点在江西中考中约占4～5分，主要以填空、选择、实验与探究的形式考查。

本章的高频考点是电生磁、磁生电。

本章知识点是江西中考的必考考点，主要考查通电螺线管作图、通电螺线管的外部磁场、电磁感应现象、电磁铁、电磁继电器等,知识梳理)磁现象磁性物体能够吸引__铁、钴、镍__一类物质(吸铁性)的性质磁体定义具有磁性的物体分类按获取方式分：__天然__磁体和__人造__磁体按磁性保持时间分：__软__磁体和__硬__磁体性质磁体具有磁性磁极定义磁体上磁性最强的部分名称__南(S)__极和__北(N)__极作用同名磁极相互__排斥__，异名磁极相互__吸引__磁化定义原来没有磁性的物体在__磁体__或__电流__的作用下获得磁性的现象【提示】(1)一个磁体有且只有两个磁极。

(2)物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性。

磁场基本性质对放入其中的磁体产生__磁力__的作用，磁极间的相互作用是通过磁场发生的方向规定在磁场中某点的小磁针静止时__北极__所指的方向规定为该点的磁场方向续表磁感线作用用来描述磁场的分布情况，实际并不存在特征在磁体外部，磁感线从__N__极出发回到__S__极在磁体内部，磁感线从__S__极出发回到__N__极几种磁体磁感线分布图地磁场定义地球周围存在的磁场分布地磁南极在地理__北__极附近，地磁北极在地理__南__极附近磁偏角最早由我国宋代的学者__沈括__记述【提示】(1)磁场是真实存在的，人们为了形象地描述磁场，参照铁屑落在磁体周围所呈现的形状绘制了磁感线。

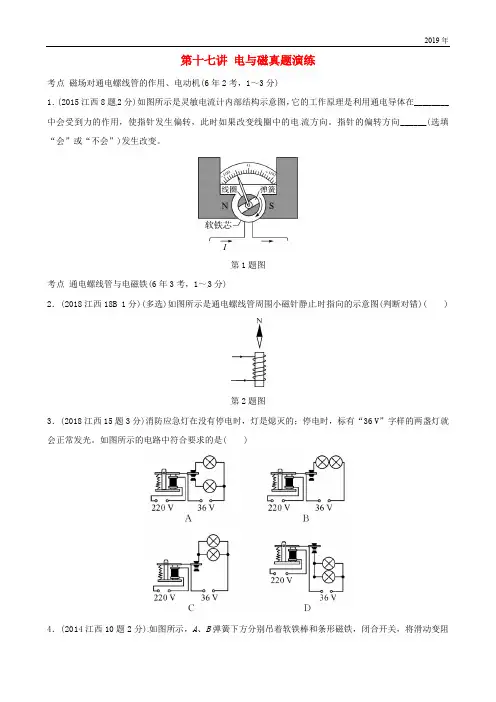

第十七讲电与磁真题演练考点磁场对通电螺线管的作用、电动机(6年2考，1～3分)1．(2015江西8题2分)如图所示是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在________中会受到力的作用，使指针发生偏转，此时如果改变线圈中的电流方向。

指针的偏转方向______(选填“会”或“不会”)发生改变。

第1题图考点通电螺线管与电磁铁(6年3考，1～3分)2．(2018江西18B 1分)(多选)如图所示是通电螺线管周围小磁针静止时指向的示意图(判断对错)( )第2题图3．(2018江西15题3分)消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36 V”字样的两盏灯就会正常发光。

如图所示的电路中符合要求的是( )4．(2014江西10题2分)如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将________，B弹簧的长度将________。

(选填“伸长”“缩短”或“不变”)第4题图考点电磁现象的辨识(6年3考，1～4分)5．[2018江西26(二)题]如图所示，是一个手机无线充电装置。

该装置是利用了____________的原理对手机进行充电的。

第5题图6．(2015江西12题3分)如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。

以下电器件中工作原理与此相似的是( )第6题图A．扬声器B．电磁继电器C．发电机D．电铃7．(2013江西14题 4分)(不定项)如图所示，用来演示电磁感应现象的是( )参考答案1．磁场会2．×3．C4．伸长缩短5．电磁感应6．C7．AD。

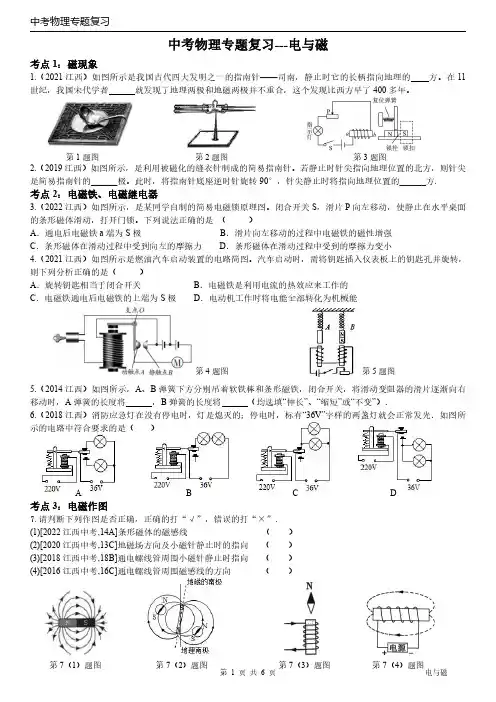

中考物理专题复习---电与磁考点1：磁现象1.（2021江西）如图所示是我国古代四大发明之一的指南针——司南，静止时它的长柄指向地理的方。

在11世纪，我国宋代学者就发现了地理两极和地磁两极并不重合，这个发现比西方早了400多年。

2.（2019江西）如图所示，是利用被磁化的缝衣针制成的简易指南针。

若静止时针尖指向地理位置的北方，则针尖是简易指南针的______极。

此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的______方.考点2：电磁铁、电磁继电器3.（2022江西）如图所示，是某同学自制的简易电磁锁原理图。

闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。

下列说法正确的是（）A．通电后电磁铁a端为S极B．滑片向左移动的过程中电磁铁的磁性增强C．条形磁体在滑动过程中受到向左的摩擦力D．条形磁体在滑动过程中受到的摩擦力变小4.（2021江西）如图所示是燃油汽车启动装置的电路简图。

汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（）A．旋转钥匙相当于闭合开关B．电磁铁是利用电流的热效应来工作的C．电磁铁通电后电磁铁的上端为S极D．电动机工作时将电能全部转化为机械能5.（2014江西）如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将，B弹簧的长度将（均选填“伸长”、“缩短”或“不变”）．6.（2018江西）消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光．如图所示的电路中符合要求的是（）考点3：电磁作图7.请判断下列作图是否正确，正确的打“√”，错误的打“×”.(1)[2022江西中考,14A]条形磁体的磁感线（）(2)[2020江西中考,13C]地磁场方向及小磁针静止时的指向（）(3)[2018江西中考,18B]通电螺线管周围小磁针静止时指向（）(4)[2016江西中考,16C]通电螺线管周围磁感线的方向（）第1题图第2题图第3题图第4题图第5题图A B C D考点4：磁场对通电导线的作用8.（2022江西）如图所示，是某同学在科技节上展示的作品结构图。

2019年中考物理真题集锦——专题三十七：电与磁1.（2019铜仁，18）中国高铁已经成为世界属目的一张名片。

2018年底，铜仁站正式开通高铁，为铜仁的发展带来新的机遇。

高铁包含许多物理知识，如:高铁的运动靠电动机驱动等。

请你结合所学知识，回答下列问题。

(1)电动机的工作原理是:(2)电动机正常工作时，主要的能量转化是:(3)高铁站台设有安全线，乘客必须站在安全线以外候车。

当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。

请你结合流体压强与流速的关系，简述危险的原因。

2.（2019徐州，32）两个磁体之间有力的作用，同名磁极相；通电导线能使小磁针发生偏转，这是因为通电导线周围存在；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向（填“纸里”或“纸外”）．3..(2019云南，16)2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。

磁浮列车“悬浮”是利用了电流的效应;丹麦物理学家是第一个发现电与磁之间有联系的人。

4.（2019辽阳，25）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒气球，管的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口飞出，请回答下列问题：（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？（2）电吹风中的电动机工作时，主要的能量转化是什么？（3）电吹风吹热风时，电热丝的发热原理是什么？5.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。

（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。
