2019年中考物理真题汇编(二)专题十九电功率综合计算试题

2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。

（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。

2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。

（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

2019年中考物理真题集锦——专题十九：电功率综合计算1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.（2019随州，19）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”挡。

（R1＞R2）求：（1）R1的阻值；（2）“中温”挡正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为1.1×103J/（kg•℃））3.(2019益阳，27) 洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。

为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。

它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。

R0为10Ω的定值发热电阻。

（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？（2）相对湿度在40%~80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。

当相对湿度为70%时，试求发热电阻R0的电功率为多大？4.(2019益阳，25) 为解决某偏远山区的用电困难，利用当地水力资源丰富的特点，扶贫工作队筹措资金为当地建设了一座小型水力发电站，让水坝的水下泄时冲动水轮发电机发电，供当地居民生活所需。

中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。

当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。

求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。

2019年中考物理真题分类汇编 多挡位电热器电功率的计算 专题【难点中心】电功、电功率一直都是初中物理考查的重要内容，一般与串并联、欧姆定律等电学知识结合起来考查，综合性较强，命题形式多种多样，故也是个难点，其中与生活实际相联系的命题形式仍是今后的主流考查方向，两档位用电器电功率的计算是近几年常考的热点。

【考点难点突破】 【知识链节】 电功率：定义：电功率等于电功和时间之比。

意义：表示消耗电能的快慢。

符号：P[来单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1 kW ＝103W 电功率的定义式：t W P =W=Pt PW t = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。

第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW·h）；t ——通电时间——小时（h ）。

电功率计算公式：tWP ==UI （适用于所有电路） 对于纯电阻电路可推导出：P=I 2R =RU 2【技能方法】所谓的两档位电热器一般分为高温档和低温档，是在电源电压不变的情况下，通过改变电阻的大小，高档位电阻小，低档位电阻大，由RU P 2=可知，电热器的电功率发生了改变。

两档位电热器一般是通过开关来改变档位的，常见的电路有以下两种： （1）短路型S 闭合时，电阻R 被短路，只有R 0工作，此时为高温档挡；断开时，两电阻串联总电阻较大，此时为低挡.（2）单刀双掷型主要工作的电阻放在干路上，一条支路用导线，一条之路连接在附加电阻上，当S 接附加电阻时两电阻串联，是低温挡；S 接导线时，电路中只有一个电阻，为低温挡。

【中考真题1】（2019·武威第十九中学初三月考）小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S 0进行自动控制。

小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图。

请解答如下问题：（计算结果若不能整除，保留一位小数）（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大 （2）若电阻R 2的阻值为1 210 Ω，则电阻R 1的阻值为多少 【答案】（1）4.2 A （2）55 Ω【解析】（1）当开关S 、0S 闭合时，12R R 与并联，是加热状态，正常加热状态下的电流：I =P U加热=920W220V= 4.2 A ； （2）当开关S 闭合、S 0断开时，电热饮水机只有R 2工作，处于保温状态。

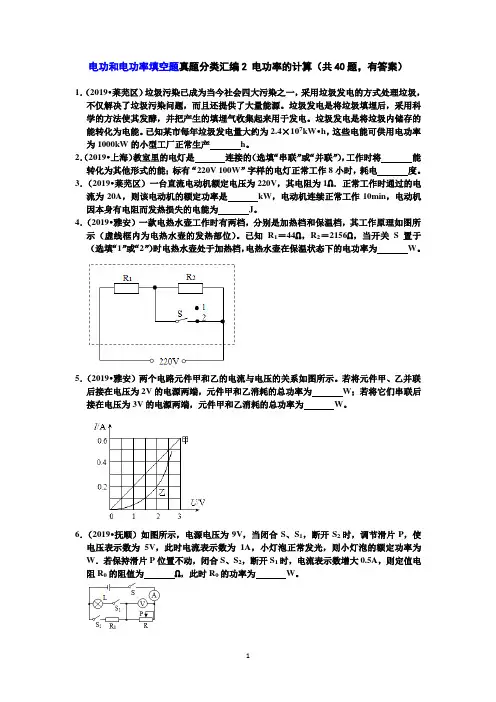

电功和电功率填空题真题分类汇编2 电功率的计算（共40题，有答案）1．（2019•莱芜区）垃圾污染已成为当今社会四大污染之一，采用垃圾发电的方式处理垃圾，不仅解决了垃圾污染问题，而且还提供了大量能源。

垃圾发电是将垃圾填埋后，采用科学的方法使其发酵，并把产生的填埋气收集起来用于发电。

垃圾发电是将垃圾内储存的能转化为电能。

已知某市每年垃圾发电量大约为2.4×107kW•h，这些电能可供用电功率为1000kW的小型工厂正常生产h。

2．（2019•上海）教室里的电灯是连接的（选填“串联”或“并联”），工作时将能转化为其他形式的能；标有“220V 100W”字样的电灯正常工作8小时，耗电度。

3．（2019•莱芜区）一台直流电动机额定电压为220V，其电阻为1Ω．正常工作时通过的电流为20A，则该电动机的额定功率是kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为J。

4．（2019•雅安）一款电热水壶工作时有两档，分别是加热档和保温档，其工作原理如图所示（虚线框内为电热水壶的发热部位）。

已知R1＝44Ω，R2＝2156Ω，当开关S置于（选填“1”或“2”）时电热水壶处于加热档，电热水壶在保温状态下的电功率为W。

5．（2019•雅安）两个电路元件甲和乙的电流与电压的关系如图所示。

若将元件甲、乙并联后接在电压为2V的电源两端，元件甲和乙消耗的总功率为W；若将它们串联后接在电压为3V的电源两端，元件甲和乙消耗的总功率为W。

6．（2019•抚顺）如图所示，电源电压为9V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5V，此时电流表示数为1A，小灯泡正常发光，则小灯泡的额定功率为W．若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5A，则定值电阻R0的阻值为Ω，此时R0的功率为W。

7．（2019•丹东）小明家的电能表上标着“2500revs/（kW•h）”的字样，他用这个电能表来测量电水壶的电功率。

2019年中考物理真题汇编：电功率（含答案）一、选择题。

1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻；图乙是它的部分参数。

当电加热器正常工作时，下列说法正确的是( )A.只闭合开关S，加热器的功率为990WB.开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大C.加热器在保温状态下工作5min，产生3.3×104J的热量D.电阻R1与R2的阻值之比为1∶8【答案】B C2.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少【答案】D3.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路【答案】C4.（2019河北，9）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b 是电流表或电压表。

当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。

以下说法正确的是（）A．b是电流表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2 【答案】A D5.（2019泰安，14）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。

2.19 电功、电功率综合计算1．(2019年·云南)如图，R 1＝6Ω，当S 1闭合，S 2、S 3断开时，电流表示数为1A ；S 3闭合，S 1、S 2断开时，电流表示数为0.2A ．求：（1）电源电压； （2）电阻R 2的阻值；（3）当S 1、S 2闭合，S 3断开时，电路的总功率。

【答案】（1）6V ；（2）24Ω；（3）7.5W 【解析】（1）当S 1闭合，S 2、S 3断开时，电路为R 1的简单电路， 由I ＝UR可得，电源的电压：U ＝I 1R 1＝1A×6Ω＝6V ；（2）当S 3闭合，S 1、S 2断开时，R 1与R 2串联，电流表测电路中的电流， 此时电路中的总电阻：R ＝U I ＝6V0.2A ＝30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R 2的阻值：R 2＝R －R 1＝30Ω－6Ω＝24Ω； （3）当S 1、S 2闭合，S 3断开时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和， 所以，电路的总功率：P ＝U 2R 1 + U 2R 2＝(6V)26Ω+ (6V)224Ω＝7.5W 。

2．（2019年·荆州）如图，电源电压恒为4.5V ，灯泡L 上标有“3V 1.5W”字样，滑动变阻器R 2上标有“15Ω 1A”字样，定值电阻R 1阻值为10Ω，电流表量程为0~3A ，电压表量程为0~3V ，不计温度对灯丝电阻的影响。

求：（1）灯泡正常工作时电阻为多大；（2）当开关S 、S 1、S 2闭合，S 3断开时，电路最小总功率为多大；（3）当开关S 、S 3闭合，S 1、S 2断开时，在确保电路元件安全的情况下，滑动变阻器R 2的取值范围。

【答案】（1）6Ω；（2）3.375W ；（3）当3Ω～12Ω。

【解析】解：（1）根据P ＝U 2R 得，灯泡正常工作时电阻：R L ＝U 额2P 额＝(3V)21.5W ＝6Ω；（2）当开关 S 、S 1、S 2 闭合，S 3 断开时，灯泡 L 被短路，定值电阻 R 1与滑动变阻器R 2 并联，当滑动变阻器R 2的阻值最大为15Ω时，电路总电流最小，电路总功率最小， 通过 R 1的电流：I 1＝U R 1 ＝4.5V10Ω＝0.45A ，通过滑动变阻器R 2的电流：I 2＝U R 2 ＝4.5V15Ω＝0.3A ，电路最小总功率：P 最小＝U ×（I 1+I 2）＝4.5V×（0.45A+0.3A ）＝3.375W ；（3）当开关S 、S 3闭合，S 1、S 2 断开时，R 1断路，灯泡L 与滑动变阻器R 2串联，电压表测滑动变阻器R 2两端电压。

电功和电功率计算题真题分类汇编2 常见家庭用电器的电功率的计算（共15题有答案）1．（2019•鄂尔多斯）甜甜要制作一个电动航模，需要电动机作为动力源，她找来电吹风，研究了电吹风的工作原理。

如图甲，电吹风工作时，可以分别吹出热风和冷风，为了防止温度过高，用一个PTC电阻R0与电阻为50Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示，请回答下列问题：（1）PTC电阻是由材料制成的；电动机的工作原理是。

（2）电吹风吹热风时，求电热丝的最大发热功率。

（3）电吹风吹冷风时，通过电动机的电流为1A，工作20s，电动机的机械效率为90%，求电动机线圈电阻。

（不计机械摩擦损耗的能量）（2019•呼伦贝尔）家庭电路中某电热锅的额定电压是220V，加热状态的额定功率是1210W，2．简化电路如图所示，S1为温控开关，发热电阻R1与R2的阻值恒定，电阻R2在保温状态与加热状态时的功率之比为4：25（1）电阻R1和R2的阻值；（2）在用电高峰期，家中只有电热锅和液晶电视机工作时，电热锅的实际功率为1000W （始终处于加热状态），电视机的实际功率为200W，计算这时通过液晶电视机的电流。

3．（2019•大连）如图所示是调温型电熨斗的简化电路图，它的工作电压为220V．R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W．同时闭合S1和S2时为高温档，试求：（1）低温档工作时，电路中的电流是多少？（2）电阻R1的阻值是多少？（3）高温档的电功率是多少？4．（2019•本溪）图甲是具有高温、低温两档的电热饭盒，高温档电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。

求（1）R1和R2的阻值是多少？（2）高温档加热5min，不计热量损失，可以将1kg饭菜升高的温度是多少？[饭菜的比热容取3×103J/（kg•℃）]（3）如果实际电压是200V，低温档工作时的实际功率是多少？5．（2019•青海）某电熨斗的电路如图所示，额定电压为220V，最大功率为1100W，发热部分由调温电阻R和定值电阻R0组成。

2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值不变。

（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。

该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。

冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。

大棚照明调温功能的原理电路图如图所示。

已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。

请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。

（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。

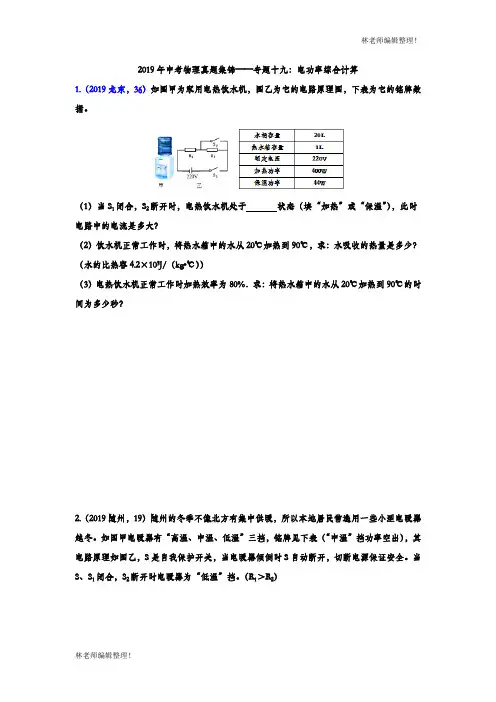

2019年中考物理真题集锦——专题十九：电功率综合计算1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.（2019随州，19）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”挡。

（R1＞R2）求：（1）R1的阻值；（2）“中温”挡正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为1.1×103J/（kg•℃））3.(2019益阳，27) 洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。

为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。

它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。

R0为10Ω的定值发热电阻。

（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？（2）相对湿度在40%~80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。

当相对湿度为70%时，试求发热电阻R0的电功率为多大？4.(2019益阳，25) 为解决某偏远山区的用电困难，利用当地水力资源丰富的特点，扶贫工作队筹措资金为当地建设了一座小型水力发电站，让水坝的水下泄时冲动水轮发电机发电，供当地居民生活所需。

2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）空气2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。

该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。

冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。

大棚照明调温功能的原理电路图如图所示。

已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L 是标有“220V 100W”的灯泡。

请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。

（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。

一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。

当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C．由B知，当开关S1闭合S2断开时，通过电阻R的电流为0.4A，则电阻R的功率P R=I22R=(0.4A)2⨯10Ω=1.6W故C正确，不符合题意；D．由AB知， I1=0.6A，I2=0.4A，则I1:I2=0.6A:0.4A=3:2故D错误，符合题意。

故选D。

2．如图所示，电源电压保持不变，L1上标有“1.2V ？W”，L2上标有“9V ？W”。

闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5.4V， L1此时的实际功率是额定功率14；当开关S接2时，P在中点，电压表示数为2V。

若将L1和L2串联后接在该电源上时，电路中电流为0.2A，下面说法中正确的是（设灯丝电阻不随温度改变）（）A．L1的额定功率为2W B．L2的额定功率为3WC．电源电压为6V D．滑动变阻器的最大阻值为30Ω【来源】2020年四川省成都市成华区中考二诊物理试题【答案】BC【解析】【分析】【详解】设滑动变阻器的最大阻值为R，当开关S接“1”，滑片P在最左端时，滑动变阻器与灯泡L1串联，由于L1此时的实际功率是额定功率的14，根据功率的计算公式211UPR=说明此时灯泡L1两端的电压是额定电压的12，所以此时灯泡L1两端的电压111.2V0.6V2U=⨯=因此电源电压U=5.4V+0.6V=6V当开关S接“1”，滑片P在最左端时，电压表示数为5.4V，则有16V5.4VRR R⨯=+…①当开关S 接2时，P 在中点，电压表示数为2V ，则有26V 2V 22RR R ⨯=+…② 若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，则有126V30Ω0.2AR R +==…③ 由①式得9R 1=R ，由②式得R 2=R ，将它们代入③式得R =27Ω，因此121127Ω3Ω2799R R R R ==⨯===Ω， L 1的额定功率()22111 1.2V 0.48W 3ΩU P R === L 2的额定功率()222229V 3W 27ΩU P R === 综合以上结果如下：电源电压6V ，滑动变阻器的最大阻值27Ω，L 1的额定功率0.48W ，L 2的额定功率3W ，故AD 错误，BC 正确。
